Energetický management maloobchodní jednotky. Pavel Andrle

Transkript

1 Energetický management maloobchodní jednotky Pavel Andrle

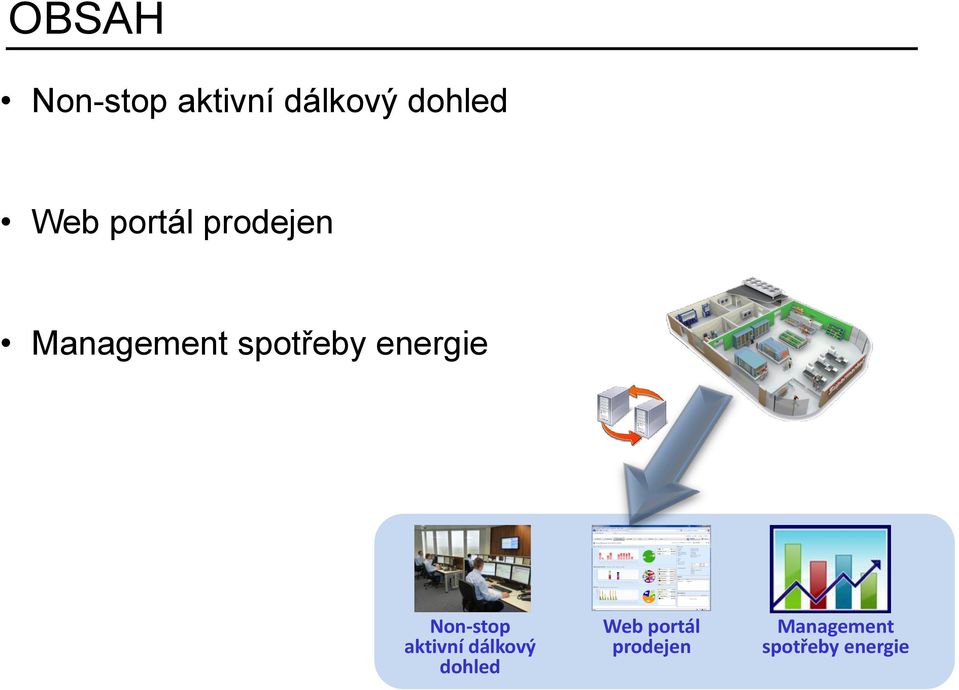

2 OBSAH Non-stop aktivní dálkový dohled Web portál prodejen Management spotřeby energie Non-stop aktivní dálkový dohled Web portál prodejen Management spotřeby energie

3 NON-STOP AKTIVNÍ DÁLKOVÝ DOHLED Non-stop aktivní dálkový dohled Web portál prodejen Management spotřeby energie

4 Frekvence událostí FOOD SAFETY 12% 10% 8% 6% 4% 2% 0% Non-stop aktivní dálkový dohled *Zdroj: Studie Food Safety Management by Retailers - JohnsonDiversey Consulting (2005)

5 NON-STOP AKTIVNÍ DÁLKOVÝ DOHLED Řídící systémy a jejich podíl na připojení: Others (IWMAC / RDM) AK2 AKM UniS AKM LDS 2 AKM5 UniS ELREHA Frigodata 95 Frigodata XP LDS 1 Non-stop aktivní dálkový dohled

6 NON-STOP AKTIVNÍ DÁLKOVÝ DOHLED Alarmy: - 85% dálkové řešení - 10% servis během standardní doby - 5% urgentní servisní zásah - RYCHLOST ŘEŠENÍ PORUCH - - Uvolnění rukou na straně zákazníka snížení procesních nákladů Stavy: - dálkově opraveno - upozornění zákazníka - výjezd technika plánovaný nebo urgentní zásah Non-stop aktivní dálkový dohled

7 WEB PORTÁL PRODEJEN Web portál prodejen Non-stop aktivní dálkový dohled Management spotřeby energie

8 WEB PORTÁL PRODEJEN Non-stop sběr dat a jejich archivace Zobrazení dat na web portálu (možno iphone) - HACCP listy - historie alarmů na úrovni jednotlivých kusů nábytku - spotřeba elektrické energie Automatické zasílání reportů em / faxem Analytické nástroje Řízení přístupů na úrovni prodejen Web portál prodejen

9 WEB PORTÁL PRODEJEN Řídicí systém: - LDS - Danfoss - Wurm Dostupné verze / úrovně: - silver - gold - platinum Web portál prodejen

10 SPOTŘEBA ENERGIE PRODEJNY Jedna prodejna (modelový příklad) 4 elektroměry - celková spotřeba - potravinářské chlazení - osvětlení prodejny - vzduchotechnika / klimatizace Další možnosti sledování spotřeby: - plyn - voda - podružné měření spotřeby médií

11 SPOTŘEBA ENERGIE - CHLAZENÍ Porovnání: - 3 hypermarkety - potravinářské chlazení - časový úsek 1 týden Hypotéza: - různé směny, různé návyky (přeskladnění zboží, nezatažené noční rolety ) - nutnost hlubší analýzy na základě prvotní indicie

12 SPOTŘEBA ENERGIE - OSVĚTLENÍ Porovnání: - 3 hypermarkety - osvětlení marketu - časový úsek 1 týden Hypotéza: stejný market: opožděné zhasínání - rozdíl 200 kwh/den, tj kwh/rok, tj Kč

13 SPOTŘEBA ENERGIE - VZDUCHOTECHNIKA Porovnání: - 3 hypermarkety Hypotéza: na první pohled mnoho nesouladů? nastavení systému - vzduchotechnika (klimatizace) - časový úsek 1 týden? režim prodejen? povětrnostní podmínky v daný den

14 SPOLEHLIVOST PROVOZU (PORUCHY) PRODEJNY Jedna prodejna (modelový příklad) - historie poruch - podíl poruch ve sledovaném období Identifikace potenciálních zdrojů opakovaných poruch

15 SPOLEHLIVOST PROVOZU (PORUCHY)-POROVNÁNÍ Porovnání: - 3 hypermarkety - poruchovost - časový úsek 1 týden Hypotéza: výrazná dlouhodobá poruchovost 3? preventivní prohlídky / preventivní údržba? čištění vybavení? věková struktura vybavení? provozní návyky, používání vybavení

16 WEB PORTÁL PRODEJEN Verze Výhody Cíl Funkce Silver Uživatelsky přátelské ukládání & efektivní report nákladů o food safety Zabezpečená data a rychle přístupná IP připojení k datům za nízkou cenu vs. Vysoce vnímaná hodnota / prospěch Zaměření: food safety Pohled na jednotlivé obchody Zprávy o teplotách / obrázky skříní iphone zprávy o teplotách Souhrnné zprávy o obchodu: food safety provoz / alarmy energetická spotřeba Archivace dat: 12 měsíců Automatické food safety zprávy faxem nebo Gold Plnohodnotné reporty Kontrola obchodů & servisní výkonost Zaměření na zákazníka Odpovědnost za každý obchod Zaměření: výkonost obchodů Archivace dat: 24 měsíců Pohled na jednotlivé obchody Maximální využití pro detailní přehled: food safety provoz / alarmy energetická spotřeba Všechny zprávy zpřístupněny přes Platinum Vyhodnocení více obchodů a kontrola systémů Jednoduchá identifikace úrovně výkonnosti Rozhodnutí výrobce s odpovědností pro více obchodů Zaměření: vedení a kontrola mnoha obchodů Vyhodnocování více obchodů food safety provoz / alarmy energetická spotřeba Pokročilé vyhodnocovací nástroje Archivace dat: 36 měsíců

17 WEB PORTÁL PRODEJEN

18 MANAGEMENT SPOTŘEBY ENERGIE Management spotřeby energie Non-stop aktivní dálkový dohled Web portál prodejen

19 VÝVOJ CEN ELEKTRICKÉ ENERGIE KOMODITNÍ BURZA Zdroj: dne Management spotřeby energie

20 VÝVOJ CEN ELEKTRICKÉ ENERGIE KONEČNÝ SPOTŘEBITEL Zdroj: dne

21 MANAGEMENT SPOTŘEBY ENERGIE Optimalizace nastavení: - systému jako celek - individuální jednotlivých komponentů Postup Sběr dat Analýza spotřeby Definice možných úspor Realizace změn Dálkový dohled a podpora

22 POTENCIÁL ÚSPOR, MOŽNÁ OPATŘENÍ: Opatření: - Aktivace funkce posunu vypařovací teploty na sdružené kompresorové jednotce, - Snížením nastavené kondenzační teploty, - Nastavení / optimalizace funkce expanzních ventilů, - Nastavení denních a nočních parametrů, - Nastavení / úprava počtu odtávání, teplot pro ukončení odtávání. - Nastavení / optimalizace vyhřívání rámů mrazicího nábytku. Kontrola: - Namrzání výparníků (funkce odtávání), - Funkce všech ventilátorů, - Funkce snímačů tlaku a čidel. Úpravy instalace - investice: - Up-grade instalace. Management spotřeby energie

23 MANAGEMENT SPOTŘEBY ENERGIE Případová studie Investice: EUR Návratnost: 4 měsíce Management spotřeby energie

24 MANAGEMENT SPOTŘEBY ENERGIE Potenciální úspory Roční úspory 1 obchod ( ) Předpoklad 0,10 / kwh Management spotřeby energie

25 DÁLKOVÉ SLUŽBY Non-stop aktivní dálkový dohled Web portál prodejen Management spotřeby energie

26 DÁLKOVÉ SLUŽBY Zajišťováno prostřednictvím Carrier filiálky, Erfurt, Německo. Non-stop aktivní dálkový dohled: Komunikace vždy přes Carrier call centrum Praha, v českém jazyce. Data spravována na vlastních serverech umístěných v Erfurtu, Německo bezpečnost. Non-stop aktivní dálkový dohled Web portál prodejen Management spotřeby energie

27 DÁLKOVÉ SLUŽBY ZPŮSOBY PŘIPOJENÍ Jediné připojení přes analogový modem Ref.-Systém Modem Více připojení přes zákaznickou síť Analog / IP převodník IPSec Router Zákaznická síť VPN Tunel Carrier síť *) Multi Protocol Label Switching **) Virtual Private Network Ref.-Systém 1 IP Centrální datový přístup Ref.-Systém 2 IP Firewall to Firewall (F2F) (VPN Tunel **) Internet Carrier e-servis Databáze Ref.-Systém 3 IP MPLS *) Router Vyšší oprávnění & Vysoce zabezpečená síť (End to End SLA) Jediné připojení přes mobilní připojení 2G / 3G Ref.-Systém IP bezdrát Machine to Machine (M2M)

28 DÁLKOVÉ SLUŽBY ZPŮSOBY PŘIPOJENÍ Připojení Modem Internet GSM (2G) Internet UMTS (3G) Internet (xdsl) Objem dat Nízký Střední Střední / Vysoký Kontrola nad připojením Nízká Trvalá Firemní síť Provozní náklady Vysoké Nízké Střední Nízké Robustnost připojení (kapacita & spolehlivost) Nízká Střední Vysoká Střední Vysoká Budoucí vylepšení Ne Ano
