1 Návod k obsluze Mikrováhy Excellence Plus Modely XP26PC část 1

2

3 Obsah 1 Úvod Použité symboly a zobrazení 6 2 Bezpečnostní informace Definice varovných signálů a symbolů Bezpečnostní pokyny týkající se konkrétního produktu 7 3 Popis váhy XP26PC 9 4 Instalace a uvedení do provozu Vybalení a kontrola dodávky Vybalení váhy Obsah dodávky Výběr místa Sestavení váhy Instalace terminálu a nastavení úhlu pro odečítání Instalace terminálu Nastavení úhlu pro odečítání Napájení Přeprava váhy Přemísťování na krátkou vzdálenost Přeprava na delší vzdálenosti 19 5 První kroky Zapnutí / vypnutí Vyrovnání váhy 20 6 Aplikace pro kalibraci pipet Filozofie obsluhy a nastavení Aplikace vhodné pro kalibraci pipet Výběr aplikace Nastavení světelné závory Váha XP26PC a software Calibry Připojení k hostitelskému počítači Počítačový software Nastavení komunikace Nastavení funkce automatického zavírání dvířek 24 7 Kalibrace pipet Naplnění nádobky na vodu Provedení kalibrace 26 8 Údržba Čištění Čištění v případě přetečení vody Vyprázdnění pipetovací nádobky Kalibrace váhy Kontrola kalibrace váhy Rutinní zkoušky 28 Obsah 3

4 8.3 Likvidace 29 9 Technické údaje Všeobecná specifikace Vysvětlující informace o síťovém zdroji METTLER TOLEDO Specifikace závislá na modelu váhy Rozměry Rozhraní Specifikace RS232C Specifikace připojení "Aux" Příslušenství a náhradní díly Příslušenství Náhradní díly Dodatek Příkazy a funkce rozhraní MT-SICS Rejstřík 45 4 Obsah

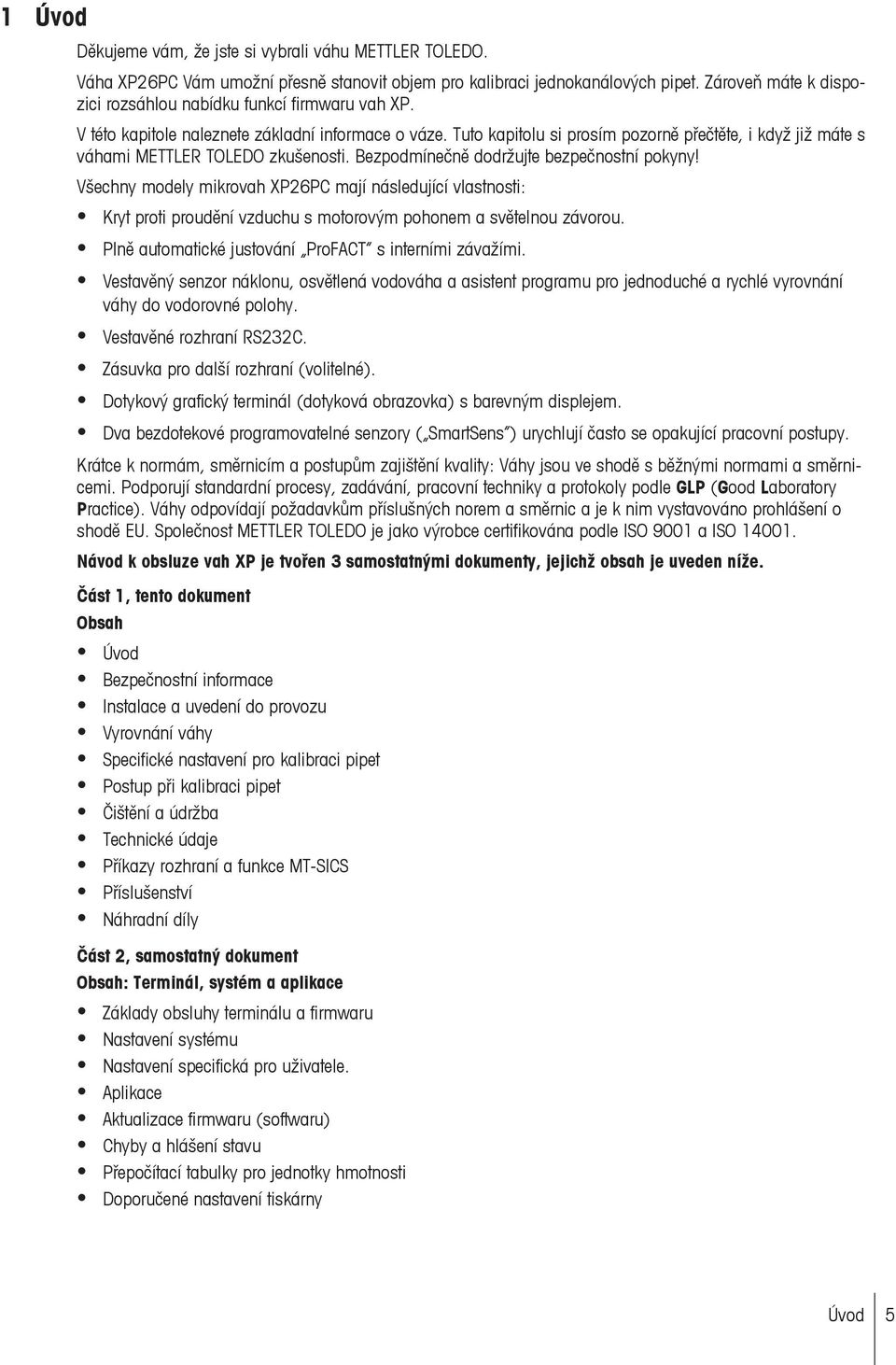

5 1 Úvod Děkujeme vám, že jste si vybrali váhu METTLER TOLEDO. Váha XP26PC Vám umožní přesně stanovit objem pro kalibraci jednokanálových pipet. Zároveň máte k dispozici rozsáhlou nabídku funkcí firmwaru vah XP. V této kapitole naleznete základní informace o váze. Tuto kapitolu si prosím pozorně přečtěte, i když již máte s váhami METTLER TOLEDO zkušenosti. Bezpodmínečně dodržujte bezpečnostní pokyny! Všechny modely mikrovah XP26PC mají následující vlastnosti: Kryt proti proudění vzduchu s motorovým pohonem a světelnou závorou. Plně automatické justování ProFACT s interními závažími. Vestavěný senzor náklonu, osvětlená vodováha a asistent programu pro jednoduché a rychlé vyrovnání váhy do vodorovné polohy. Vestavěné rozhraní RS232C. Zásuvka pro další rozhraní (volitelné). Dotykový grafický terminál (dotyková obrazovka) s barevným displejem. Dva bezdotekové programovatelné senzory ( SmartSens ) urychlují často se opakující pracovní postupy. Krátce k normám, směrnicím a postupům zajištění kvality: Váhy jsou ve shodě s běžnými normami a směrnicemi. Podporují standardní procesy, zadávání, pracovní techniky a protokoly podle GLP (Good Laboratory Practice). Váhy odpovídají požadavkům příslušných norem a směrnic a je k nim vystavováno prohlášení o shodě EU. Společnost METTLER TOLEDO je jako výrobce certifikována podle ISO 9001 a ISO Návod k obsluze vah XP je tvořen 3 samostatnými dokumenty, jejichž obsah je uveden níže. Část 1, tento dokument Obsah Úvod Bezpečnostní informace Instalace a uvedení do provozu Vyrovnání váhy Specifické nastavení pro kalibraci pipet Postup při kalibraci pipet Čištění a údržba Technické údaje Příkazy rozhraní a funkce MT-SICS Příslušenství Náhradní díly Část 2, samostatný dokument Obsah: Terminál, systém a aplikace Základy obsluhy terminálu a firmwaru Nastavení systému Nastavení specifická pro uživatele. Aplikace Aktualizace firmwaru (softwaru) Chyby a hlášení stavu Přepočítací tabulky pro jednotky hmotnosti Doporučené nastavení tiskárny Úvod 5

6 Část 3, samostatný dokument Obsah: Kalibrace a testy Kalibrace Testy Vyhledání dalších informací Internet Použité symboly a zobrazení Pro návod k obsluze platí následující konvence: Část 1, část 2 a část 3. Označení tlačítek je uváděno symbolem nebo textem v hranatých závorkách (např. [ ] nebo [On/Off]). Tímto symbolem se označuje krátké stisknutí tlačítka (kratší než 1,5 s). Tímto symbolem se označuje stisknutí a podržení tlačítka (delší než 1,5 s). 1 2 Tyto symboly označují pokyn: nutné předpoklady kroky výsledky 6 Úvod

7 2 Bezpečnostní informace 2.1 Definice varovných signálů a symbolů Bezpečnostní pokyny jsou označeny signálními slovy a varovnými symboly a zahrnují varování a informace, týkající se bezpečnostních otázek. Nerespektování bezpečnostních pokynů může vést ke zranění osob, poškození přístroje, nesprávné funkci a chybným výsledkům. Signální slova VAROVÁNÍ UPOZORNĚNÍ Pozor Poznámka Označuje nebezpečnou situaci se středním rizikem pokud se jí nevyhnete, může vést k vážným zraněním. Označuje nebezpečnou situaci s nízkým rizikem pokud se jí nevyhnete, může vést k poškození zařízení nebo majetku, ke ztrátě dat nebo k lehkým až středně těžkým zraněním. (žádný symbol) Označuje důležité informace o produktu. (žádný symbol) Označuje užitečné informace o produktu. Varovné symboly Obecné nebezpečí Úraz elektrickým proudem 2.2 Bezpečnostní pokyny týkající se konkrétního produktu Určené použití Váha slouží k vážení. Používejte ji jen k tomuto účelu. Jakýkoli jiný druh použití nebo provozování, které nespadají do omezení technických specifikací, bez písemného souhlasu společnosti Mettler-Toledo AG jsou považovány za odporující zamýšlenému použití. Váha se nesmí používat ve výbušném prostředí obsahujícím plyny, páru, mlhu, prach nebo hořlavý prach (nebezpečná prostředí). Obecné bezpečnostní informace Přístroj představuje špičkovou technologii a vyhovuje všem uznávaným bezpečnostním pravidlům. Nicméně za nepřímých okolností může určité nebezpečí vzniknout. Neotvírejte skříň přístroje. Neobsahuje žádné součásti, jejichž údržbu, opravu nebo výměnu by mohl provádět sám uživatel. Pokud budete mít s přístrojem problémy, obraťte se na autorizovaného prodejce nebo servisního zástupce společnosti METTLER TOLEDO. Svou váhu obsluhujte a používejte výhradně podle pokynů uvedených v tomto návodu k obsluze v části 1, části 2 a části 3. Bezpodmínečně respektujte pokyny pro uvedení své nové váhy do provozu. Pokud není váha používána v souladu s návodem k obsluze (část 1, část 2 a část 3) od výrobce, může dojít k poškození ochrany přístroje. Bezpečnost personálu Abyste mohli přístroj používat, musíte si přečíst a pochopit návod k použití. Uchovejte si návod k použití pro k pozdějšímu nahlédnutí. Neprovádějte žádné úpravy nebo konstrukční změny na přístroji a používejte pouze originální náhradní díly a volitelné vybavení společnosti METTLER TOLEDO. Bezpečnostní informace 7

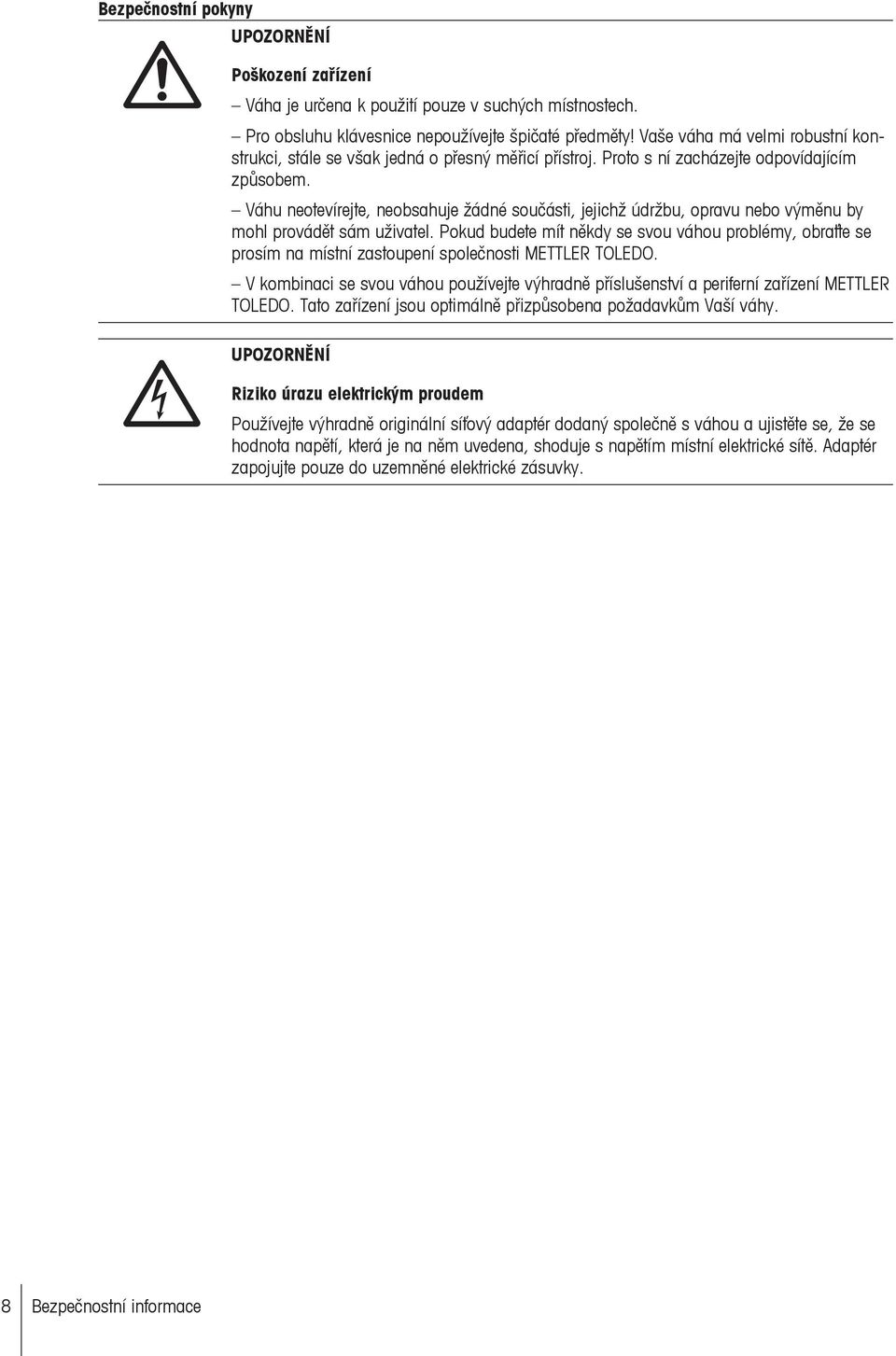

8 Bezpečnostní pokyny UPOZORNĚNÍ Poškození zařízení Váha je určena k použití pouze v suchých místnostech. Pro obsluhu klávesnice nepoužívejte špičaté předměty! Vaše váha má velmi robustní konstrukci, stále se však jedná o přesný měřicí přístroj. Proto s ní zacházejte odpovídajícím způsobem. Váhu neotevírejte, neobsahuje žádné součásti, jejichž údržbu, opravu nebo výměnu by mohl provádět sám uživatel. Pokud budete mít někdy se svou váhou problémy, obraťte se prosím na místní zastoupení společnosti METTLER TOLEDO. V kombinaci se svou váhou používejte výhradně příslušenství a periferní zařízení METTLER TOLEDO. Tato zařízení jsou optimálně přizpůsobena požadavkům Vaší váhy. UPOZORNĚNÍ Riziko úrazu elektrickým proudem Používejte výhradně originální síťový adaptér dodaný společně s váhou a ujistěte se, že se hodnota napětí, která je na něm uvedena, shoduje s napětím místní elektrické sítě. Adaptér zapojujte pouze do uzemněné elektrické zásuvky. 8 Bezpečnostní informace

9 3 Popis váhy XP26PC 1 Terminál (podrobnosti viz Návod k obsluze část 2) 2 Kryt proti proudění vzduchu 3 Světelná závora 4 Automatické uzavírání dvířek 5 Vážicí můstek 6 Typový štítek 7 Držadlo pro přepravu váhy 8 Vodováha / senzor náklonu 9 Stavěcí šroub 10 Síťový zdroj se síťovým kabelem pro váhu 11 Připojení Aux 1 (např. pro světelnou závoru) 12 Připojení Aux 2 (např. pro světelnou závoru) 13 Sériové rozhraní RS232C 14 Zásuvka pro další rozhraní (volitelné) 15 Zásuvka pro síťový adaptér 16 Odsávací čerpadlo 17 Síťový zdroj pro odsávací čerpadlo Popis váhy XP26PC 9

10 10 Popis váhy XP26PC 18 Sada pro kalibraci (kufřík z umělé hmoty se 2 vážicími miskami pro externí kalibrační / kontrolní závaží, krytem s adaptérem pro velké závaží, pinzetou, návodem)

11 4 Instalace a uvedení do provozu V této kapitole získáte informace o tom, jak svou novou váhu vybalit, nastavit a připravit pro provoz. Pro provedení všech kroků popsaných v této kapitole je váha připravena k provozu. 4.1 Vybalení a kontrola dodávky Vybalení váhy 1 Otevřete vnější obalovou krabici. 2 Vyjměte z obalu dle Pokynů pro balení a vybalení. 3 Vyjměte kartonovou krabici (1) z obalu. Přehled 1 Krabice se 2 soupravami (viz následující obrázek). 2 Horní vycpávka obalu 3 Vnitřní výplň 1 4 Váha 2 5 Pásek 6 Terminál Ozámení Terminál je s váhou propojen kabelem! 7 Spodní vycpávka obalu Vyjměte návod k obsluze a další dokumenty (8), podle kterých poté postupujte při vybalování a sestavování vaší váhy. Kromě dokumentace je v krabici uloženo také veškeré příslušenství k váze. 8 Uchopte pásek a tahem za něj vyjměte váhu z obalové krabice. 1 Uvolněte pásek (5) pro přenášení. 2 Odeberte horní vycpávku obalu (2). 5 2 Instalace a uvedení do provozu 11

12 Vnitřní vycpávku (3) vytáhněte směrem nahoru. 3 Terminál opatrně vytáhněte z dolní vycpávky obalu a vyjměte ho z ochranné pokrývky. Poznámka Terminál je s váhou propojen kabelem, proto sadu s krytem proti proudění vzduchu z vycpávky obalu vytahujte opatrně a umístěte ji v blízkosti váhy. 1 Terminál postavte dopředu na váhu. 2 Váhu uchopte nahoře za držák, druhou rukou přidržte terminál a váhu spolu s terminálem vytáhněte ze spodní vycpávky obalu. 1 Váhu s terminálem postavte na místo, kde bude používána k vážení. 2 Z váhy sejměte kryt. Ozámení Všechny součásti obalu si prosím uschovejte. Tento obal zajišťuje nejlepší možnou ochranu při přepravě Vaší váhy. Viz Přeprava váhy (Strana 18). 4.2 Obsah dodávky Standardní dodávka zahrnuje následující součásti: Váhu s terminálem Rozhraní RS232C Zásuvka pro další rozhraní (volitelné) Zařízení pro pojistku proti odcizení váhy Ochranný kryt pro terminál. Síťový adaptér a síťový kabel dle specifikace země určení. Držák terminálu 12 Instalace a uvedení do provozu

13 Kryt proti proudění vzduchu Skleněné víko Středicí kroužek Nádobku na vodu Automatické uzavírání dvířek Závěs Pipetovací nádobku Záchytná miska Světelnou závoru s připojovacím kabelem Šroub s rýhovanou hlavou Držák kabelu Odsávací čerpadlo včetně síťového zdroje Čisticí štětec. Sadu pro kalibraci (kufřík z umělé hmoty se 2 vážicími miskami pro externí kalibrační / kontrolní závaží, kryt s adaptérem pro velké závaží a pinzetu) Výrobní certifikát. ES prohlášení o shodě. Návod k obsluze část 1 (tento dokument), část 2 a část Výběr místa Zvolte maximálně vodorovnou, stabilní plochu bez otřesů. Podklad musí bezpečně unést hmotnost plně zatížené váhy. Zamezte: Přímému ozařování sluncem. Proudění vzduchu (např. od ventilátorů nebo klimatizačních zařízení). Nadměrnému kolísání teploty. Další informace naleznete ve stručném průvodci. Sledujte okolní podmínky. Viz Technické údaje (Strana 30). Ozámení Pokud se váha již od začátku nenachází ve vodorovné poloze, musí být při uvádění do provozu vyrovnána. Viz Vyrovnání váhy (Strana 20). Instalace a uvedení do provozu 13

14 4.4 Sestavení váhy Odkapávací misku vložte do prohlubně v podkladovém plechu. Aretační plíšek otočte o 90 směrem doleva nebo doprava do otevřené pozice. Umístěte závěs. Aretační plíšek otočte o 90 směrem doleva nebo doprava do uzavřené pozice. Aretační plíšek brání vypadnutí závěsu. Pipetovací nádobku nasaďte na závěs. 14 Instalace a uvedení do provozu

15 Na sloupek váhy nasaďte kryt proti proudění vzduchu a pevně ho zatlačte směrem dolů tak, aby zapadl do pozičních rozpěrek. Do krytu proti proudění vzduchu vsaďte nádobku na vodu. Nasaďte středicí kroužek. Nasaďte skleněný kryt. Na tyčky táhla zavěste automatické uzavírání dvířek. Instalace a uvedení do provozu 15

16 1 Přiložte krycí plech kabelu světelné závory k boční straně váhy. 2 Posuňte jej směrem vpřed do příslušných otvorů v krytu váhy. Ozámení Světelná závora může být dle potřeby nainstalována na levé nebo na pravé straně váhy. 3 Kabel pro připojení světelné závory zasuňte za krycí plech a zapojte ho do zásuvky "Aux 1" nebo "Aux 2" na zadní straně váhy. 4 Zvolená zásuvka pak musí být speciálně nakonfigurována pro používání světelné závory, viz Nastavení světelné závory (Strana 22). Světelnou závoru nasaďte na kryt proti proudění vzduchu a připevněte ji rýhovaným šroubem. Držák kabelu zasaďte do krytu váhy. 4.5 Instalace terminálu a nastavení úhlu pro odečítání Instalace terminálu 1 Nasaďte držák terminálu. 2 Nejprve položte kabel do průchodky u držáku terminálu. 3 Potom držák terminálu zasuňte do váhy. Držák terminálu musí zapadnout se slyšitelným cvaknutím. 1 Nasaďte terminál. 2 Terminál umístěte do středu držáku. 3 Zatlačte jej proti váze tak, aby se vpředu u držáku terminálu lehce sklopila směrem dolů. Kabel můžete zasunout do váhy. Pozor Váha a terminál nejsou držákem terminálu pevně propojeny! Při přepravě dbejte na to, abyste váhu a terminál vždy pevně drželi. Viz Přeprava váhy (Strana 18). 16 Instalace a uvedení do provozu

17 Poznámka Terminál můžete umístit také volně bez držáku terminálu v okolí váhy tak daleko, jak umožňuje délka kabelu Nastavení úhlu pro odečítání 1 Stiskněte oba knoflíky (1) umístěné na zadní straně terminálu. Potom budete moci horní část terminálu pomalu táhnout směrem nahoru nebo dolů, dokud nezapadne do požadované pozice. K dispozici jsou celkem 3 polohy pro nastavení. 2 Přesuňte jej do vhodné polohy Napájení VAROVÁNÍ Riziko úrazu elektrickým proudem Zajistěte, aby byl v kombinaci s váhou používán pouze síťový zdroj, který je pro tuto váhu určen a který odpovídá specifikaci uvedené v kapitole Obecné údaje. Zařízení je napájeno 3žilovým napájecím kabelem s vodičem pro uzemnění zařízení. Lze používat jen prodlužovací kabely, které odpovídají tomuto standardu a mají vodič pro uzemnění zařízení. Záměrné odpojování vodiče pro uzemnění zařízení je zakázáno. Vaše váha je dodávána se síťovým adaptérem a síťovým kabelem specifickým pro cílovou zemi dodání váhy. Síťový adaptér je vhodný pro všechna napětí sítě v rozsahu: VAC, 50/60 Hz, dle přesných specifikací. Viz Technické údaje (Strana 30). Nejprve zkontrolujte, zda napětí zdroje napájení odpovídá napětí místní elektrické sítě. Pokud tomu tak není, v žádném případě váhu nepřipojujte k napájení, ale obraťte se na obchodního zástupce nebo prodejce produktů METTLER TOLEDO. Kabely umístěte tak, aby nemohlo dojít k jejich poškození a aby vám nepřekážely při běžné práci s váhou! Dbejte na to, že síťový adaptér nesmí přijít do kontaktu s kapalinami! Síťová zástrčka musí být vždy přístupná. Před použitím zkontrolujte všechny kabely, zda nejsou poškozeny. Instalace a uvedení do provozu 17

18 Zapojte síťový adaptér (1) do zásuvky (2) na zadní straně váhy a do elektrické sítě. Po připojení do elektrické sítě provede váha automatický test a pak je připravena k provozu. Poznámka Pokud displej zůstane tmavý, i když je napojení na elektrickou síť v pořádku. 1 Nejprve odpojte váhu od elektrické sítě. 2 Otevřete terminál. 3 Stiskněte obě tlačítka (3) na zadní straně terminálu a otevřete horní část terminálu. 4 Zkontrolujte, zda je konektor kabelu terminálu (4) správně zapojen do terminálu Přeprava váhy 1 Váhu vypněte. 2 Váha musí být odpojena od zdroje napájení. 3 Od váhy odpojte případný kabel rozhraní Přemísťování na krátkou vzdálenost Pokud chcete váhu přenést na krátkou vzdálenost na nové stanoviště, dodržujte následující pokyny. UPOZORNĚNÍ Poškození zařízení Váhu nikdy nezvedejte za chladicí prvek, mohlo by dojít k jeho poškození! 18 Instalace a uvedení do provozu

19 F F 1 Váhu uchopte jednou rukou za drážku vedení horních dvířek krytu proti proudění vzduchu. 2 Druhou rukou přidržte terminál. Terminál není s váhou pevně propojen, proto je vždy nutné držet jednou rukou váhu a druhou rukou terminál. 3 Váhu opatrně zdvihněte a přeneste ji na její nové stanoviště Viz Výběr místa (Strana 13). METTLER TOLEDO Přeprava na delší vzdálenosti Pokud svou váhu chcete přepravit nebo zaslat na delší vzdálenost, nebo pokud není zajištěno, že bude váha během přepravy stát ve svislé pozici, použijte kompletní originální obal. 1 Demontujte veškeré součásti. Jednotlivé kroky provádějte v pořadí opačném k postupu montáže. Viz Sestavení váhy (Strana 14). 2 Zabalte jednotlivé součásti do původních obalů. Instalace a uvedení do provozu 19

20 5 První kroky 5.1 Zapnutí / vypnutí Zapnutí Stiskněte [On/Off]. Rozsvítí se displej. On Off Poznámka Pokud se váha nenachází v přesně vodorovné poloze, objeví se krátce po jejím zapnutí varující hlášení s výzvou, abyste váhu vyrovnali. Vypnutí Stiskněte [On/Off], dokud se na displeji neobjeví zpráva "Off" (Vypnuto). Ozámení Váhu neodpojujte od napájení. Odpojte ji jen tehdy, pokud ji nebudete delší dobu používat. On Off 5.2 Vyrovnání váhy Váha je vybavena vestavěným senzorem pro zjišťování náklonu váhy, který průběžně kontroluje správné vyrovnání váhy do vodorovné polohy. Pokud senzor náklonu zjistí nesprávné vyrovnání váhy, zobrazí se na displeji varování a ozve se varovný signál. Navíc se v pravém horním rohu displeje zobrazí ikona příslušného stavu. 20 Instalace a uvedení do provozu

21 1 Chcete-li spustit Asistenta pro vyrovnání, klepněte na [Info]. Asistent pro vyrovnávání váhy vás provede procesem vyrovnávání váhy krok za krokem. 2 Sledujte senzor náklonu umístěný na váze a stiskněte příslušné tlačítko aktuální pozice. Asistent pro vyrovnání váhy vám potom pomocí červených šipek ukáže, v jakém směru musíte otáčet oběma stavěcími šrouby umístěnými vzadu na váze. 3 Stavěcím šroubem otáčejte tak dlouho, až se vzduchová bublina dostane do vnitřního kruhu. 4 Klepněte na [Konec]. Zobrazí se zpráva s výzvou ke kalibraci váhy. 5 Potvrďte tlačítkem [OK]. Ikona stavu se již nezobrazuje a váha se vrátí k normálnímu provozu. První kroky 21

22 6 Aplikace pro kalibraci pipet 6.1 Filozofie obsluhy a nastavení Dříve, než se svou váhou XP26PC začnete pracovat, měli byste se seznámit s filozofií obsluhy a možnostmi nastavení této váhy. Příslušné informace naleznete v návodu k obsluze v části 2 a v části Aplikace vhodné pro kalibraci pipet Váha XP26PC nabízí všechny aplikace vah XP. Ze všech těchto aplikací jsou však pro kalibraci pipet vhodné pouze následující: Vážení Statistika Procentuální vážení (s výjimkami) Informace o těchto aplikacích naleznete v návodu k obsluze část 2. Tyto kapitoly si prosím přečtěte a seznamte se s příslušnými možnostmi nastavení a způsobem práce s těmito aplikacemi. 6.3 Výběr aplikace 1 Stiskněte [ ]. 2 pro výběr symbolu požadované aplikace. Ozámení Pro lepší přehlednost můžete nepotřebné aplikace vypnout. Viz návod k obsluze část Nastavení světelné závory Světelná závora Vaší váhy XP26PC automaticky otevírá a uzavírá dvířka krytu proti proudění vzduchu, jakmile pipetu provedete skrz tuto světelnou závoru. Toto vybavení Vám ušetří čas jindy strávený manuálním uzavíráním dvířek pomocí tlačítka [ ]. Světelná závora je z pohledu váhy XP26PC senzorem "ErgoSens" a musí být proto nakonfigurována následujícím způsobem: 22 První kroky

23 1 Stiskněte [ ]. Okno Nastaveni se otevře. 2 Vyhledejte nastavení pro Smart & ErgoSenzor. Z výroby jsou oba senzory SmartSens nakonfigurovány pro otevírání dvířek. 3 Oba senzory SmartSens vypněte (nebo jim místo otevírání dvířek přiřaďte jakoukoliv jinou funkci). Z výroby jsou oba senzory ErgoSens vypnuty. 4 Pro příslušný senzor ErgoSens, ke kterému je připojena světelná závora ("Aux 1" nebo "Aux 2"), aktivujte funkci otevírání dvířek. Příklad ErgoSens 1 (Aux1) > [Dvirka] Světelná závora je nyní aktivována. Ozámení Budete-li pracovat s počítačem a softwarem METTLER TOLEDO Calibry, bude potřeba provést jiné nastavení. Viz Nastavení funkce automatického zavírání dvířek (Strana 24). 6.5 Váha XP26PC a software Calibry Software Calibry od METTLER TOLEDO je počítačovým softwarem určeným pro kalibraci jednokanálových a vícekanálových pipet. Při spuštění software Calibry sám rozpozná Vaši váhu XP26PC a automaticky provede všechna potřebná nastavení. S výjimkou Nastavení funkce otevírání dvířek popsané v kapitole Nastavení funkce automatického zavírání dvířek (Strana 24). Software Calibry řídí a eviduje všechny procesy kalibrace, vypočítává statistické hodnoty a generuje kalibrační protokoly. Tento software obsahuje databázi s velkým počtem záznamů typů pipet, které jsou na trhu běžné, a umožňuje definovat různé metody pro jejich kalibraci. Kromě toho software Calibry také kontroluje termíny pro provedení jejich následné kalibrace. Vyžádejte si prosím u svého obchodního zastoupení METTLER TOLEDO podrobnější podklady o softwaru Calibry Připojení k hostitelskému počítači Váhu XP26PC lze k hostitelskému počítači připojit pomocí vestavěného rozhraní RS232C. Je-li hostitelský počítač vybaven rozhraním RS232C, lze pro propojení použít kabel rozhraní RS (kabel RS9 RS9). Alternativně lze váhu XP26PC připojit také k USB rozhraní hostitelského počítače pomocí konvertorového kabelu USB-RS232 (USB / sériový konvertor). Oba typy kabelů si můžete objednat jako doplňkové příslušenství váhy. Pokud budete k jednomu hostitelskému počítači připojovat více vah, musí být každá váha prostřednictvím konvertorového kabelu USB-RS232 propojena s USB rozbočovačem, který je pak nutné připojit k USB rozhraní hostitelského počítače. V následující části jsou vysvětleny různé varianty připojení pomocí USB. Viz Příslušenství (Strana 35). Systém tvořený jedinou váhou XP26PC 1 9pinový konektor kabelu adaptéru USB-RS232 zapojte do zásuvky RS232C na zadní straně váhy XP26PC. 2 USB konektor kabelu adaptéru zapojte do volného USB rozhraní svého počítače. PC USB XP26PC RS232C 9 p USB / sériový konvertor USB kabel Aplikace pro kalibraci pipet 23

24 Systém tvořený více vahami 1 9pinový konektor kabelu adaptéru USB-RS232 zapojte do zásuvky RS232C na zadní straně každé jednotlivé váhy. PC XP26PC 1 2 USB konektor kabelu každého adaptéru zapojte do USB rozbočovače. 3 USB konektor kabelu adaptéru zapojte do volného USB rozhraní svého počítače. USB kabel USB USB Hub USB kabel RS232C 9 p USB / sériový konvertor Váha n RS232C 9 p USB / sériový konvertor USB kabel Počítačový software Na svém počítači můžete používat software METTLER TOLEDO Calibry, který si můžete objednat jako doplňkové vybavení váhy. Alternativně můžete svou váhu XP26PC zapojit také do vlastní již existující nebo speciálně naprogramované aplikace. Viz Příslušenství (Strana 35). K základním funkcím počítačového softwaru patří následující: Konfigurace připojených vah XP26PC. Rozlišování dat a řídicích příkazů. Přiřazování rozhraní COM jednotlivým procesům měření a zrušení tohoto přiřazení po ukončení měření. Kontrola počtu provedených a ještě probíhajících procesů pipetování. Ukládání a vyhodnocování dat měření Nastavení komunikace 1 Pro bezchybnou komunikaci s počítačovým softwarem je nutné nastavit rozhraní RS232C váhy XP26PC na Host. 2 Parametry rozhraní váhy a počítače musí být identické (přenosová rychlost v baudech, bity/parita, atd.). Viz návod k obsluze část 2. Ozámení Z výroby jsou parametry rozhraní váhy XP26PC a softwaru Calibry nastaveny stejně. Budete-li váhu XP26PC a software Calibry používat s tímto původním nastavením rozhraní z výroby, není již nutné provádět žádné další nastavení Nastavení funkce automatického zavírání dvířek Software Calibry řídí automatické zavírání dvířek vah XP26PC v závislosti na hodnotách měření, které přijímá. Abyste mohli tuto funkci využívat, musí být jak ve váze, tak i v softwaru Calibry provedeno speciální nastavení. Pro další informace viz návod k použití softwaru Calibry. 24 Aplikace pro kalibraci pipet

25 7 Kalibrace pipet V této kapitole předpokládáme, že je váha zapnutá a že jste již provedli nastavení uvedená v kapitolách Výběr aplikace (Strana 22) a Nastavení světelné závory (Strana 22). Po zapnutí váhy počkejte minimálně 2 hodiny, než začnete s váhou pracovat. Umožníte tak její přizpůsobení okolním podmínkám. 7.1 Naplnění nádobky na vodu Kryt proti proudění vzduchu se skleněným víkem a nádobka na vodu slouží jako odpařovač vody. Uvnitř tohoto odpařovače je téměř nasycená atmosféra, která brání tomu, aby se z pipetovací nádobky odpařovala voda, což by způsobovalo nesprávnost výsledků měření. 1 Odstraňte automatická dvířka a skleněný kryt. 2 Zkontrolujte stav kapaliny v nádobce na vodu. Nádobka by měla být naplněna minimálně do poloviny své výšky. 3 Pokud je vody málo, doplňte do nádobky destilovanou vodu. Pozor Nádobku nepřeplňujte! 4 Potom nasaďte skleněný kryt zpět na jeho místo a namontujte automatické zavírání dvířek. Důležité Před zahájením další kalibrace vyčkejte minimálně 2 hodiny, aby se v měřicím prostoru mohly vytvořit správné podmínky pro měření odpovídající aktuální teploty a vlhkosti. Kalibrace pipet 25

26 7.2 Provedení kalibrace 1 Stisknutím tlačítka [G] nastavte váhu na nulu. U pipet s variabilním objemem: 2 Na pipetě nastavte objem pro první proces měření (např. 10 % jmenovitého objemu). Dále postupujte podle příslušných postupů pro přípravu pipety (např. podle ISO 8655). 3 Pipetou nasajte z nádobky s vodou nastavený objem vody. 4 Špičku pipety protáhněte skrz světelnou závoru, aby se zavírací dvířka automaticky otevřela. 5 Pipetu vyprázdněte do pipetovací nádoby. Pracujte přitom podle příslušných postupů pro správné pipetování (např. podle ISO 8655). 6 Pipetu opět protáhněte skrz světelnou závoru, zavírací dvířka se opět automaticky uzavřou. Jakmile se výsledek měření ustálí (zmizí kroužek kontroly ustálení, zobrazovaný nalevo od výsledku měření), můžete výsledek zaznamenat. Je-li k váze připojen počítač, můžete výsledek měření přenést do hostitelského počítače stisknutím tlačítka funkce [ ] nebo [Tlacitko prenosu]. Viz návod k obsluze část 2. Pokud pracujete se softwarem METTLER TOLEDO Calibry, výsledek měření bude do hostitelského počítače přenesen automaticky. Viz Váha XP26PC a software Calibry (Strana 23). 7 Před zahájením dalšího pipetování znovu stiskněte tlačítko [G], abyste zobrazení na displeji znovu nastavili na nulu. 26 Kalibrace pipet

27 8 Údržba 8.1 Čištění Prostor, ve kterém probíhá vážení, kryt a terminál Vaší váhy průběžně čistěte dodaným štětcem. Interval údržby závisí na vašich standardních provozních postupech (SOP). Respektujte prosím následující pokyny: Čištění VAROVÁNÍ Riziko úrazu elektrickým proudem - Váha musí být odpojena od zdroje napájení. - Dbejte na to, aby se do vnitřku váhy, terminálu nebo síťového adaptéru nedostala žádná kapalina. - Nikdy váhu, terminál nebo síťový adaptér neotevírejte, neobsahují žádné součásti, které by mohl uživatel čistit, opravovat nebo vyměňovat. UPOZORNĚNÍ Poškození váhy V žádném případě nepoužívejte čisticí prostředky, které obsahují rozpouštědla nebo abrazivní částice mohlo by dojít k poškození ochranné fólie terminálu! Vaše váha je vyrobena z kvalitních a odolných materiálů a lze ji proto čistit běžně dostupnými, jemnými čisticími prostředky. Poznámka U svého zastoupení METTLER TOLEDO se informujte o nabídce servisních služeb a možnostech poskytování servisu pravidelná údržba autorizovaným servisním technikem zajistí stále stejnou přesnost výsledků Vašich měření a prodlouží životnost Vaší váhy Čištění v případě přetečení vody Dojde-li k přeplnění pipetovací nádobky nebo pokud se při pipetování dostane voda mimo plnicí otvor, mezi skleněnou trubičkou a středicím kroužkem se vytvoří vodní film. Vlastností tohoto vodního filmu je savost, která může vést k tomu, že se při příštích procesech pipetování veškerá kapalina nedostane do pipetovací nádobky a její část bude vytlačena vně. Z tohoto důvodu se výsledek měření nebude moci za určitých okolností ustálit. Pokud se tedy takový vodní film vytvoří, měl by být okamžitě odstraněn. 1 Uzavřete a zvedněte automatické zavírání dvířek. 2 Odstraňte skleněný kryt. 3 Zvedněte a osušte středicí kroužek. 4 Z horní části pipetovací nádobky odstraňte vodu pomocí savé utěrky. 5 Pokud se vodní film vytvořil z důvodu naplnění nádobky pro pipetování, nádobka musí být vyprázdněna. Viz Vyprázdnění pipetovací nádobky (Strana 27) Vyprázdnění pipetovací nádobky Je-li pipetovací nádobka plná, musí být vyprázdněna pomocí odsávacího čerpadla, které jste obdrželi spolu s váhou. Údržba 27

28 UPOZORNĚNÍ Poškození čerpadla Po vyprázdnění nenechávejte čerpadlo běžet příliš dlouho naprázdno; mohlo by tím dojít k jeho poškození! 1 Otevřete nebo odstraňte automatické uzavírání dvířek. 2 Odsávací čerpadlo připojte pomocí příslušného síťového adaptéru k elektrické síti. 3 Sací hadičku (se sondou) připojte ke vstupu ("IN") čerpadla. 4 Druhou hadičku propojte s výstupem ("OUT") čerpadla a volný konec zaveďte do vhodné záchytné nádoby. 5 Sací sondu opatrně zaveďte do pipetovací nádobky. 6 Stiskněte spínač na čerpadle a nádobku pro pipetování vyprázdněte. Proces vyprazdňování bude trvat jen několik vteřin. 8.2 Kalibrace váhy Váhu je nutné pravidelně kalibrovat, aby byla zajištěna přesnost výsledků měření. Pro kalibraci nabízí váha XP26PC různé možnosti, díky nimž lze kalibraci provádět buď automaticky nebo manuálně. Příslušné informace naleznete v návodu k obsluze část 3. Sada pro kalibraci, kterou jste obdrželi spolu s váhou, obsahuje všechny součásti potřebné pro provádění kalibrace váhy a pro kontrolu kalibrace pomocí externího závaží, s výjimkou kalibračních a kontrolních závaží, která si můžete objednat jako sadu příslušenství váhy "CarePac". Viz Příslušenství (Strana 35). V závislosti na tom, zda budete pracovat s malým (1 g) nebo s velkým (20 g) závažím, je nutné nainstalovat různé součásti. Při instalaci postupujte podle návodu, který je součástí sady pro kalibraci. Postup provádění kalibrace je popsán v návodu k obsluze část Kontrola kalibrace váhy Po uplynutí doby nastavené uživatelem by měla být provedena kontrola interní kalibrace váhy pomocí externího závaží a sady pro kalibraci. Ověřovací interval definovaný uživatelem slouží primárně k omezení případných informačních nebo odvolávacích akcí v případě zjištění chyby měření. Maximální přípustné odchylky pro kalibraci váhy XP26PC používané pro kalibraci pipet v souladu s ISO 8655: Aplikační tolerance Tolerance pro 0,03 % (varovný limit) Tolerance pro 0,10 % (akční limit) naměřeno s 1 g závažím třídy E2 0,500 mg 1,500 mg Výše uvedené tolerance pro kalibraci váhy jsou stanoveny tak, aby požadavkům na kalibraci pipet vyžadovaným ISO 8655 vyhověly všechny pipety včetně pipet, které mají až pětkrát užší hranice tolerance stanovené výrobcem. Postup provádění kontroly je uveden v návodu k obsluze část Rutinní zkoušky Ke zkouškám prováděným podle GWP (Správné postupy vážení ) patří také pravidelné provádění rutinních zkoušek, které prověřují opakovatelnost a citlivost váhy. Pro obě tyto zkoušky jsou k dispozici standardizované pracovní postupy (SOP Standard Operating Procedure), které si můžete stáhnout z internetové stránky METTLER TOLEDO. 28 Údržba

29 8.3 Likvidace Podle evropské směrnice 2002/96/EC o elektrickém a elektronickém odpadu (WEEE - Waste Electrical and Electronic Equipment) nesmí být tento přístroj odhazován do domácího odpadu. Obdobně toto pravidlo platí v souladu s platnými národními předpisy také v zemích, které nejsou členy EU. Toto zařízení prosím likvidujte v souladu s platnými místními předpisy v samostatném sběru elektrických a elektronických zařízení. V případě dotazů se prosím obraťte na příslušný úřad nebo na distributora, od kterého jste si toto zařízení pořídili. Budete-li toto zařízení předávat k dalšímu používání (např. pro další soukromé nebo živnostenské / průmyslové využití), předejte prosím spolu s ním také tyto pokyny pro jeho likvidaci. Děkujeme Vám za Váš přínos k ochraně životního prostředí. Údržba 29

30 9 Technické údaje 9.1 Všeobecná specifikace UPOZORNĚNÍ Používejte pouze s testovaným síťovým adaptérem s výstupním proudem SELV. Dodržujte polaritu. Napájení Externí síťový adaptér: primární: VAC, -15 %/+10 %, 50/60 Hz sekundární: 12 VDC ±3%, 2,0 A (s elektronickou ochranou proti přetížení) Kabel k síťovému adaptéru: Napájení na váze: Stupeň krytí a normy Kategorie přepětí: Stupeň znečištění: 2 Normy o bezpečnosti a elektromagnetické kompatibilitě: Oblast použití: Podmínky okolí Nadmořská výška: Provedení: 3žilový, se zástrčkou podle země určení Ozámení Zajistěte, aby byla napájecí zástrčka volně přístupná 12 VDC ±3%, 2,0 A, maximální zvlnění: 80 mvpp Třída II viz Prohlášení o shodě Používejte pouze v uzavřených místnostech Až 4000 m Teplota okolí: 5-40 C Relativní vlhkost vzduchu: Doba zahřívání na provozní teplotu: max. 80 % při 31 C, lineárně klesající na 50 % při 40 C, nekondenzující minimálně 180 minut po připojení váhy do elektrické sítě; po zapnutí z režimu standby je váha připravena k provozu ihned Materiály Kryt: Terminál: tlakově odlévaný hliník, plast a chromová ocel tlakově odlévaný zinek, pochromování a plasty 9.2 Vysvětlující informace o síťovém zdroji METTLER TOLEDO Certifikovaný externí zdroj napájení, který splňuje požadavky na dvojitě izolované zařízení třídy II, není dodáván s ochranným uzemněním, ale s funkčním uzemněním pro účely EMC. Uzemňovací propojení NEMÁ žádnou bezpečnostně technickou funkci. Další informace o shodě našich výrobků s požadavky platné legislativy naleznete v Prohlášení o shodě, které je přikládáno ke každému produktu. V případě testování podle evropské směrnice 2001/95/EC je třeba se zdrojem napájení a váhou zacházet jako s dvojitě izolovaným zařízením třídy II. Zkoušku uzemnění proto již není nutné provádět. Rovněž není nezbytné provádět zkoušku uzemnění mezi ochranným zemněním síťového zdroje a kovovým povrchem pláště váhy. Vzhledem k tomu, že váhy citlivě reagují na elektrostatické výboje, je mezi uzemňovací vodič a výstupní svorky zdroje napájení zapojen svodový odpor (zpravidla 10kΩ). Uspořádání ukazuje schéma ekvivalentního obvodu. Tento odpor není předmětem koncepce elektrické bezpečnosti a nevyžaduje proto provádění žádných pravidelných zkoušek. 30 Údržba

31 plastový kryt dvojitá izolace P AC vstup VAC výstup 12 VDC N DC 10 kω svodový odpor pro elektrostatické vybití E Schéma náhradního zapojení 9.3 Specifikace závislá na modelu váhy XP26PC Hraniční hodnoty Váživost 22 g Odčitatelnost 0,001 mg Rozsah táry (od...do) g Opakovatelnost (při jmenovité zátěži) sd 0,0025 mg (20 g) Opakovatelnost (při nejmenší zátěži) sd 0,0015 mg (1 g) Odchylka linearity 0,01 mg Odchylka rohové zátěže (kontrolní zátěž) 0,025 mg (10 g) Odchylka citlivosti (kontrolní závaží) 2) 0,08 mg (20 g) Teplotní drift citlivosti 0,0001%/ C Stabilita citlivosti 0,0001%/a Typické hodnoty Opakovatelnost 1) sd 0,0007 mg Odchylka linearity 0,0048 mg Odchylka rohové zátěže (kontrolní zátěž) 2) 0,008 mg (10 g) Odchylka citlivosti (kontrolní zátěž) 0,04 mg (20 g) Minimální hmotnost vzorku (podle USP) 2,1 mg Minimální hmotnost vzorku (U=1 %, k=2) 0,14 mg Doba ustalování 3,5 s Rozměry Rozměry váhy (š x h x v) 263x487x322 mm Typické nejistoty a další údaje Opakovatelnost 1) sd 0,0007mg+0,000004% Rgr Rozdílová odchylka linearity sd (0,3pg Rnt) Rozdílová odchylka rohové zátěže sd 0,00004% Rnt Odchylka citlivosti 2) sd 0,0001 % Rnt Minimální hmotnost vzorku (podle USP) 2,1mg+0,012% Rgr Minimální hmotnost vzorku (U=1 %, k=2) 0,14mg+0,0008% Rgr Doba vážení 18 s Rychlost aktualizace rozhraní 23 /s Hmotnost váhy 11,5 kg Počet vestavěných referenčních závaží 2 Závaží pro rutinní testy OIML CarePac 20 g F1, 1 g E2 Závaží # ASTM CarePac 20 g 1, 1 g 1 Závaží # Technické údaje 31

32 sd = Směrodatná odchylka Rnt = Čistá hmotnost (hmotnost vzorku) Rgr = Hmotnost brutto a = Rok (annum) 1) Platí pro kompaktní objekty 2) Po kalibraci vestavěným referenčním závažím 32 Technické údaje

33 9.4 Rozměry Rozměry v mm ø ø Technické údaje 33

34 9.5 Rozhraní Specifikace RS232C Typ rozhraní: Maximální délka kabelu: Úroveň signálu: Napěťové rozhraní podle EIA RS-232C/DIN (CCITT V24/V.28) 15 m Výstupy: Vstupy: +5 V V (RL = 3 7 kω) -5 V V (RL = 3 7 kω) +3 V V 3 V V Konektor: Sub-D, 9pólový, zásuvka Operační režim: Plný duplex Režim přenosu: Bitově sériový, asynchronní Kód přenosu: ASCII Rychlosti přenosu (v baudech): 600, 1200, 2400, 4800, 9600, 19200, ) (nastavitelné pomocí firmwaru) Bity/parita: 7 bitů/sudá, 7 bitů/lichá, 7 bitů/žádná, 8 bitů/žádná (nastavitelné pomocí firmwaru) Stop bity: 1 stop bit Handshake: žádný, XON/XOFF, RTS/CTS (nastavitelné pomocí firmwaru) Ukončení řádku: <CR><LF>, <CR>, <LF> (nastavitelné pomocí firmwaru) GND Data Pin 2: Vedení přenosu váhy (TxD) 5 9 Handshake 6 1 Pin 3: Vedení příjmu váhy (RxD) Pin 5: Uzemnění signálu (GND) Pin 7: Připravenost k odeslání (hardware-handshake) (CTS) Pin 8: Požadavek k odeslání (hardware-handshake) (RTS) 1) Rychlost přenosu lze použít pouze ve speciálních případech, jako u: váhy bez terminálu nebo váhy s terminálem, pouze přes rozhraní RS232C dodané jako volitelné příslušenství váhy Specifikace připojení "Aux" Do zásuvek "Aux 1" a "Aux 2" můžete připojit příslušenství "ErgoSens" od společnosti METTLER TOLEDO nebo externí přepínač. Budete jím pak moci ovládat funkce jako je tárování, nulování, tisk či jiné. Externí připojení Konektor: Elektrotechnická data: 3,5 mm stereo zásuvný konektor Max. napětí Max. proud 12 V 150 ma 3.5 mm Nezapojovat! spínací kontakt GND 34 Technické údaje

35 F 1 2 Result g g g g g g g g g g g g 10 Příslušenství a náhradní díly 10.1 Příslušenství Příslušenstvím ze sortimentu METTLER TOLEDO můžete zlepšit funkčnost své váhy. K dispozici máte následující možnosti: Popis Č. dílu Tiskárny Printer g g g g METTLER TOLEDO Tiskárna BT-P42 s rozhraním Bluetooth pro připojení k zařízení Role papíru, sada 5 kusů Role papíru, samolepicí, sada 3 kusů Kazeta s páskou, černá, sada 2 kusů Printer g g g g METTLER TOLEDO Tiskárna RS-P42 s rozhraním RS232C pro připojení k zařízení Role papíru, sada 5 kusů Role papíru, samolepicí, sada 3 kusů Kazeta s páskou, černá, sada 2 kusů Tiskárna RS-P25 s rozhraním RS232C pro připojení k zařízení Role papíru, sada 5 kusů Role papíru, samolepicí, sada 3 kusů Kazeta s páskou, černá, sada 2 kusů Tiskárna RS-P26 s rozhraním RS232C pro připojení k zařízení (s funkcí data a času) Role papíru, sada 5 kusů Role papíru, samolepicí, sada 3 kusů Kazeta s páskou, černá, sada 2 kusů LC-P45 Printer Def Menu Menu Clear ID Code METTLER TOLEDO Aplikační tiskárna LC-P45 s doplňkovými funkcemi Role papíru, sada 5 kusů Role papíru, samolepicí, sada 3 kusů Kazeta s páskou, černá, sada 2 kusů Doplňková rozhraní Druhé rozhraní RS232C Příslušenství a náhradní díly 35

36 Rozhraní Ethernet pro připojení k ethernetové síti BT rozhraní: Rozhraní Bluetooth pro vícebodové připojení až 6 různých zařízení Bluetooth BTS rozhraní: Rozhraní Bluetooth, jednobodové připojení PS/2 rozhraní: Pro připojení běžných klávesnic a čteček čárových kódů LocalCAN rozhraní: Rozhraní pro propojení až 5 zařízení LC (LocalCAN) přístroje MiniMettler rozhraní: Rozhraní MiniMettler pro zpětnou kompatibilitu starších zařízení METTLER TOLEDO RS232 - USB kabel s konvertorem kabel s konvertorem pro připojení váhy (RS232) na USB port Kabely pro rozhraní RS232C RS9 RS9 (samec/samice): propojovací kabel k počítači, délka = 1 m Příslušenství a náhradní díly

37 RS9 RS25 (m/f): propojovací kabel k počítači, délka = 2 m Kabely pro rozhraní LocalCAN LC RS9: Kabel pro připojení počítače s RS-232C, 9-pinový (f), délka = 2 m LC RS25: Kabel pro připojení tiskárny nebo počítače s RS-232C, 25-pinový (m/f),délka = 2 m LC CL: Kabel pro připojení zařízení s METTLER TOLEDO CL rozhraním (5-pinový), délka = 2 m LC LC2: Prodlužovací kabel pro LocalCAN, délka = 2 m LC LC5: Prodlužovací kabel pro LocalCAN, délka = 5 m LC LCT: Rozdělovací propojka (T-spojka) pro LocalCAN Kabely pro rozhraní MiniMettler MM RS9f: RS232C- propojovací kabel pro rozhraní MiniMettler, délka = 1,5 m Příslušenství a náhradní díly 37

38 Kabely pro terminál Prodlužovací kabel terminálu, délka = 4,5 m Napájecí kabel, jeden konec otevřený (2 dráty) Kabel pro propojení váhy a síťového zdroje, délka = 4 m Pomocné displeje BT-BLD Bluetooth druhý displej pro montáž na stůl, 168 mm, LCD displej s podsvícením Pomocný displej LC/RS-BLD na stolním stojanu, s osvětlením (včetně kabelu RS a samostatného síťového adaptéru) RS/LC-BLDS druhý displej pro montáž na stůl nebo na váhu, 480 mm, LCD displej s podsvícením Senzor ErgoSens, optické čidlo pro ovládání bez použití rukou Nožní spínač Nožní spínač s volitlenou funkcí pro váhu (Aux 1, Aux 2) Příslušenství a náhradní díly

39 LC-FS nožní spínač s volitelnou funkcí pro váhu vybavenou rozhraním LocalCAN Kalibrace pipet 1-kanálové odsávací čerpadlo, kompletní Hadička 2 m pro odsávací čerpadlo Zásobníky na činidla, 5 ks Barometr Přesný teploměr s klipem, necertifikovaný Calibry Světelná závora Software Calibry pro PC Calibry Light; pro jednokanálové pipety Aktualizace Calibry Single Workstation; podporuje kalibraci se systémem MCP Aktualizace Calibry Network; instalace na více počítačích propojených v síti, které přistupují do společné databáze Aktualizace Příručka pro validaci produktu Calibry Světelná závora, kompletní pro XP26PC Příslušenství a náhradní díly 39

40 Kalibrační sada Kalibrační sada pro XP26PC (bez kalibračního / kontrolního závaží) Sady CarePac CarePac XP26 OIML CarePac XP26 ASTM Čtečka čárového kódu USB čtečka čárového kódu Příslušenství: Kabel USB Bezpečnostní prvky Ocelové lano Přepravní brašny Přepravní box Ochranné kryty Ochranný kryt pro terminál XP Příslušenství a náhradní díly

41 Různé Stojan pro terminál a tiskárnu, upevnění na váhu Nástěnný držák pro terminál Síťový adaptér st/ss (bez napájecího kabelu) Vst, 50/60 Hz, 0,3 A, 12 Vss 2,25 A žilový napájecí kabel s uzemňovacím vodičem podle země určení. Napájecí kabel pro AU Napájecí kabel pro BR Napájecí kabel pro CH Napájecí kabel pro CN Napájecí kabel pro DK Napájecí kabel pro EU Napájecí kabel pro GB Napájecí kabel pro IL Napájecí kabel pro IN Napájecí kabel pro IT Napájecí kabel pro JP Napájecí kabel pro TH, PE Napájecí kabel pro USA Napájecí kabel pro ZA Ochranný kryt IP54 pro síťový adaptér Zrcátko vodováhy Příslušenství a náhradní díly 41

42 F F Vážicí stůl Náhradní díly Poz. Popis Číslo dílu 1 Závěs pro pipetovací nádobku Pipetovací nádobka (včetně skleněné trubičky) 3 Skleněná trubička Nádobka na vodu Skleněné víko Uzavírání dvířek Propojovací kabel AUX Svorka Stavěcí šroub Světelná závora Šroub s rýhovanou hlavou Držák terminálu Terminál XP Odsávací čerpadlo Hadička 2 m pro odsávací čerpadlo Nasávací sonda Příslušenství a náhradní díly

43 Poz. Popis Obalové vycpávky Číslo dílu na vyžádání Přepravní krabice Příslušenství a náhradní díly 43

44 11 Dodatek 11.1 Příkazy a funkce rozhraní MT-SICS Mnoho zařízení a vah, které jsou dnes používány, musí splňovat požadavek možnosti jejich integrace do komplexních počítačových systémů a systémů pro získávání dat. Aby bylo možné váhy jednoduchým způsobem integrovat do Vašeho systému a optimálně využívat jejich funkce, je většina těchto funkcí vah k dispozici také v podobě odpovídajících příkazů zasílatelných přes datové rozhraní. Zbrusu nové váhy METTLER TOLEDO uvedené na trh podporují standardizovanou sadu příkazů "METTLER TOLEDO Standard Interface Command Set" (MT-SICS). Dostupné příkazy závisí na funkcích váhy. Další informace naleznete v Referenční příručce MT-SICS, kterou je možné stáhnout z Internetu na stránce u 44 Příslušenství a náhradní díly

45 12 Rejstřík A B C D E G H I K L M N Aplikace 22 Asistent pro vyrovnání 21 Automatické uzavírání dvířek 15, 24, 26 Automatický test 18 Bezpečnost personálu 7 Bezpečnostní informace 7 Bezpečnost personálu 7 Všeobecně 7 CarePac 28 Čištění 27 Displej zůstane tmavý 18 Držák kabelu 16 ErgoSens 23, 34 Good Laboratory Practice (Správné laboratorní postupy) Hostitelský počítač 23 ISO ISO Kalibrace váhy 28 Kalibrační sada 28 Kontrola kalibrace váhy 28 Kontrola náklonu 20 Konvence 6 Kryt proti proudění vzduchu 15 Likvidace 29 Materiály 30 MT-SICS 44 Nádobka na vodu 15 Nádobku na vodu 25 Náhradní díly 43 Napájecí napětí 17 Napájení 17, 30 Nastavení úhlu pro odečítání 17 5 O P R S T U V Z Obecné bezpečnostní informace 7 Obsah dodávky 12 Odkapávací miska 14 Odpařovač 25 Pipetovací nádobka 14 Podmínky okolí 30 Přehled 9 Přemísťování na krátkou vzdále 18 nost Přeprava na delší vzdálenosti 19 Přeprava váhy 18 Připojení Aux 34 Příslušenství 35 Rozbočovač USB 23 Rozhraní MT-SICS 44 Rozhraní RS232C 23, 34 Rozhraní USB 23 Rozměry 33 Senzor náklonu 20 Sestavení váhy 14 Síťový adaptér 30, 30 Skleněné víko 15 SmartSens 23 Software Calibry 23, 24 SOP 28 SOP - Standardní operační postupy 28 Správné laboratorní postupy 5 (GLP) Správné postupy vážení 28 Správné postupy vážení (GWP) 28 Stupeň krytí a normy 30 Světelná závora 16, 22, 26 Technické údaje 30 Ustavení 11 Vybalení váhy 11, 11 Vypnutí 20 Zapnutí 20 Závěs 14 Rejstřík 45

46

47

48 Pro více informací Mettler-Toledo AG, Laboratory & Weighing Technologies CH-8606 Greifensee, Switzerland Tel. +41 (0) Fax +41 (0) Technické změny vyhrazeny. Mettler-Toledo AG 03/ C cs * *
