1 NÁVOD K OBSLUZE AMK VISION plus Elektronický regulátor pro solárně-termická zařízení

2 OBSAH 1.Možnosti použití, charakteristika Možnosti použití Charakteristika přístroje Bezpečnostní pokyny Montáž přístroje Otevření přístroje Montáž na zeď Připojení Připojení teplotních čidel Krátký popis a obsluha Struktura displeje Obsluha. 5 5.Struktura menu Menu info Menu programování Manuální režim Menu info při schématu č Menu programování při schématu č Menu manuální režim při schématu č Menu základní nastavení Popis podstatných funkcí menu základní nastavení 9 6.Elektrické zapojení 13 7.Funkce regulátoru Hlavní funkce regulátoru 14 8.Kontrola, chybová hlášení Technická specifikace AMK VISION Záruční podmínky. 15 AMK VISION Plus (v.2.1) copyright Solarmorava 2010 Stránka 2

3 Vysvětlení grafických symbolů použitých v návodu Výstraha (Symbol indikuje možné chyby a nebezpečí) Pozor 230V (Přítomnost nebezpečného napětí) Prosím mějte na zřeteli Zvláštní informace Realizace Postup Odzkoušení kontrola 1.Možnosti použití, charakteristika 1.1 Možnosti použití Jednotky AMK VISION Plus jsou vysoce výkonné, mikroprocesorem řízené regulace pro solárně-termické systémy.amk VISION Plus skvěle reguluje solárně-termická zařízení s jedním kolektorovým polem a jedním spotřebičem (akumulační nádrží).regulátory AMK VISION Plus jsou určeny k použití v suchých místnostech, v obytné, komerční a podnikatelské sféře.použití mimo uvedený rámec musí být před uvedením do provozu odzkoušeno podle platných předpisů. 1.2 Charakteristika přístroje Solární regulace AMK VISION Plus se vyznačuje následujícím: Intuitivní obsluha podle menu s grafickými symboly a čtyřmi tlačítky Nastavitelné hodnoty Počítadlo provozních hodin pro plnění zásobníku Regulace počtu otáček nebo spínací regulace čerpadla solárního okruhu Řada funkcí ke kontrole zařízení s hlášením chyb a poruch se zobrazením na displeji pomocí grafických symbolů Uložení všech nastavených hodnot i během výpadku napájení Ochranné funkce jako např. ochrana zařízení, ochrana kolektoru, ochrana proti mrazu atd. Velký kabelážní prostor 2.Bezpečnostní pokyny Před započetím instalačních a elektroinstalačních prací vždy přístroj kompletně odpojte od provozního napětí. Nikdy nezaměňujte přípojky ochranného nízkonapěťového okruhu s přívodním napětím 230V.Hrozí trvalé a nevratné poškození přístroje. V solárních zařízeních mohou vznikat vysoké teploty aproto při montáži i manipulaci dbejte zvýšené opatrnosti.hrozí nebezpečí popálenin! Regulaci AMK VISION Plus umístěte tak,aby nevznikaly nepřípustné provozní teploty např. tepelnými zdroji apod.přístroj nemá ochranu proti stříkající a kapající vodě,proto přístroj umístěte na suché místo. Všechny montážní a elektroinstalační práce na přístroji smí být prováděny pouze v beznapěťovém stavu.zapojení a uvedení regulace do provozu smí provádět pouze odborný personál.při instalaci je nutné dodržet všechny platné bezpečnostní předpisy a pokyny. AMK VISION Plus (v.2.1) copyright Solarmorava 2010 Stránka 3

4 3.Montáž přístroje 3.1 Otevření přístroje K otevření přístroje není potřeba žádné nářadí. Svrchní kryt pouzdra je zajištěn pomocí dvou západek a spojen se spodní částí. Mírným zatáhnutím do stran (viz obrázek) lze svrchní kryt odjistit a otevřít směrem nahoru. Přístroj smí být instalován pouze do suchých místností, které nejsou ohroženy výbuchem. Vyhněte se montážím na hořlavý podklad. Před uvedením přístroje do provozu uzavřete kryt přístroje! 3.2 Montáž na zeď Zařízení je zavěšeno na vyznačené body.děrovací šablona je dodána spolu s přístrojem.po montáži nezapomeňte do zadní části přístroje vložit Quick-info které je dodané taktéž spolu s přístrojem. 3.3 Připojení Při připojení přístroje do rozvodné sítě 230V je nutno dbát následujících zásad: Při pevném připojení k síti musí existovat možnost přerušit přívod proudu k regulátoru vypínačem, který se nachází mimo regulátor.při připojení prostřednictvím kabelu a vidlice s ochranným kontaktem je možné vypínač vynechat. Regulátory jsou určeny pro provoz v síti 230v/50Hz.Čerpadla a ventily které budou k přístroji připojeny musí být dimenzovány na toto napětí! Všechny ochranné vodiče musí být připojeny svorkami s označením PE Výstup A1 je triakový výstup, pokud by byly potřeba beznapěťové kontakty je potřeba použít rozšiřující příslušenství. AMK VISION Plus (v.2.1) copyright Solarmorava 2010 Stránka 4

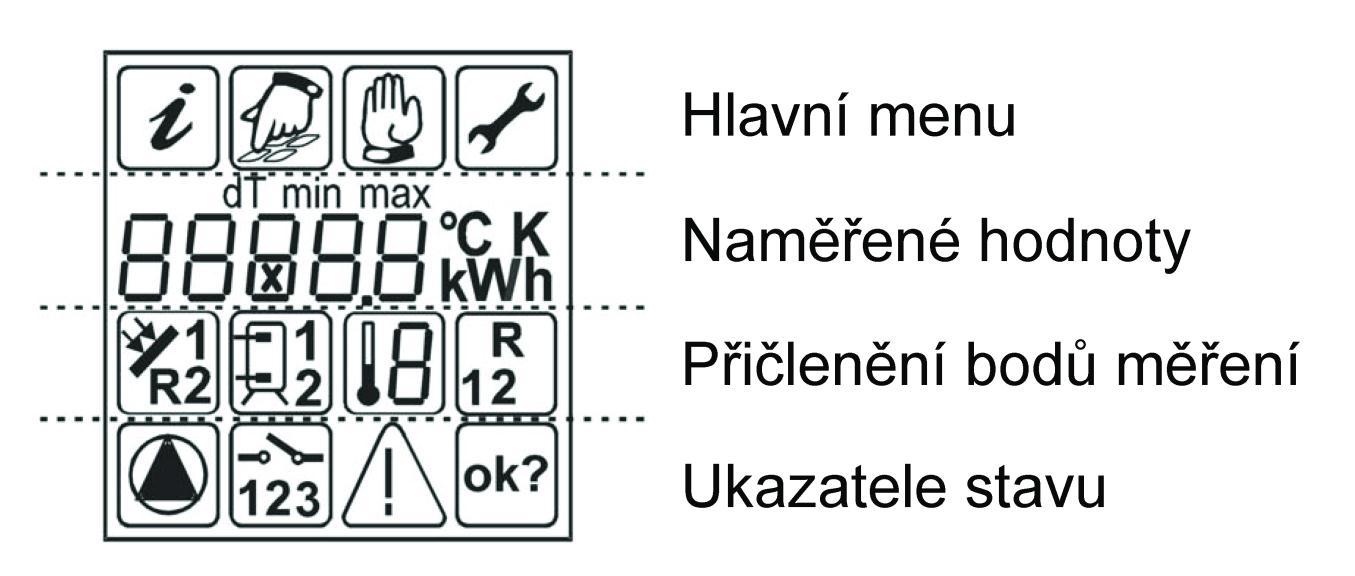

5 3.4 Připojení teplotních čidel Přístroj AMK VISION Plus používá precizní platinové senzory PT1000.Dva senzory jsou nutné k provozu,třetí senzor je volitelný. Namontujte čidla na příslušná místa a to do kolektoru a zásobníku.dbejte při tom na dobrý teplotní přechod. Vodiče teplotních čidel lze prodloužit.do 15m délky lze použít 0,5mm a do 50m délky je nutno použít 0,75mm. Teplotní čidla připojte podle schématu zařízení.polarita obou žil nemusí být u teplotních čidel zohledněna Vodiče čidel musí být instalovány odděleně od vedení 230V. 4.Krátký popis a obsluha 4.1. Struktura displeje V reálném provozu se zobrazuje pouze část těchto symbolů a to dle pozice v menu. 4.2 Obsluha Regulátor AMK VISION Plus lze jednoduše obsluhovat pomocí čtyřech tlačítek.těmito tlačítky můžete: Vyvolat naměřené hodnoty Provádět nastavení přístroje Grafické symboly na displeji Vás jednoduše provedou celým systémem regulace. Tlačítka mají následující funkce: AMK VISION Plus (v.2.1) copyright Solarmorava 2010 Stránka 5

6 5. Struktura menu 5.1. Menu Info Následující položky se zobrazují v menu Info.Seznam položek se vztahuje k použitému typu schématu viz kapitola 6.Následující tabulka popisuje symboly při použití schématu č.0 (základní schéma) Údaj Symbol Význam Možný reset 75 C Aktuální teplota kolektoru Ne Min 12 C Ukazatel nejnižší dosažené teploty kolektoru Ano Max 105 C Ukazatel nejvyšší dosažené teploty kolektoru Ano 52 C Ukazatel aktuální teploty Ne Min 40 C Ukazatel nejnižší dosažené teploty zásobníku Ano Max 67 C Ukazatel nejvyšší dosažené teploty zásobníku Ano 1234 h Celková doba nabíjení zásobníku (doba chodu primárního čerpadla solárního systému) Ano 5.2 Menu programování Údaj Symbol Význam Rozmezí hodnot Max 80 C Maximální přípustná teplota zásobníku C dt max 4K Zapínací teplotní diference pro zásobník 3 40K dt min 2K Vypínací teplotní diference pro zásobník 2 35K Tovární nastavení 80 C 4K 2K min 30 Nastavení minimálních otáček oběhového čerpadla (pozn.100% = regulace otáček vypnuta) % 30% 12:15 Nastavení času 0:00 23:59 AMK VISION Plus (v.2.1) copyright Solarmorava 2010 Stránka 6

7 5.3 menu manuální režim Menu slouží pro testovací účely kdy je zapotřebí sepnutí výstupů i když není osvit kolektorů. Aby nedošlo k nenadálým jevům, je přístroj po 8-mi hodinách přepnut automaticky zpět do automatického režimu. Údaj Význam Manuální sepnutí výstupu A1 Rozmezí hodnot 0 OFF 1 - ON Vzhledem k tomu že tento typ regulátoru se nejčastěji používá ve spojitosti se schématem č.2 (Viz kapitola 6) je nutné tento typ schématu nastavit v menu základní nastavení poté menu vypadá následovně: 5.4. Menu Info při schématu č.2 Údaj Symbol Význam Možný reset 75 C Aktuální teplota kolektoru Ne Min 12 C Ukazatel nejnižší dosažené teploty kolektoru Ano Max 105 C 52 C Ukazatel nejvyšší dosažené teploty kolektoru Ukazatel aktuální teploty zásobníku 1 (nejčastěji zásobník TUV) Ano Ne Min 40 C Ukazatel nejnižší dosažené teploty zásobníku 1 Ano Max 67 C Ukazatel nejvyšší dosažené teploty zásobníku 1 Ano 52 C Ukazatel aktuální teploty zásobníku 2 (nejčastěji zásobník ÚT) Ne Min 40 C Ukazatel nejnižší dosažené teploty zásobníku 2 Ano Max 67 C Ukazatel nejvyšší dosažené teploty zásobníku 2 Ano 1234 h 1234 h Celková doba nabíjení zásobníku 1 (doba chodu primárního čerpadla solárního systému) Celková doba nabíjení zásobníku 2 (doba chodu primárního čerpadla solárního systému) Ano Ano AMK VISION Plus (v.2.1) copyright Solarmorava 2010 Stránka 7

8 5.5 Menu programování při schématu č.2 Údaj Symbol Význam Rozmezí hodnot Max 80 C Maximální přípustná teplota zásobníku C dt max 4K Zapínací teplotní diference pro zásobník K dt min 2K Vypínací teplotní diference pro zásobník K Max 80 C Maximální přípustná teplota zásobníku C dt max 4K Zapínací teplotní diference pro zásobník K dt min 2K Vypínací teplotní diference pro zásobník K Tovární nastavení 80 C 4K 2K 80 C 4K 2K min 30 Nastavení minimálních otáček oběhového čerpadla (pozn.100% = regulace otáček vypnuta) % 30% 12:15 Nastavení času 0:00 23: menu manuální režim při schématu č.2 Menu slouží pro testovací účely kdy je zapotřebí sepnutí výstupů i když není osvit kolektorů.aby nedošlo k nenadálým jevům,je přístroj po 8-mi hodinách přepnut automaticky zpět do automatického režimu. Údaj Význam Manuální sepnutí výstupu A1 Manuální sepnutí výstupu A2 Rozmezí hodnot 0 OFF 1 ON 0 OFF 1 ON AMK VISION Plus (v.2.1) copyright Solarmorava 2010 Stránka 8

9 5.7 menu základní nastavení Vstup do menu je věcí pouze servisního technika či instalační firmy.změny parametrů v tomto menu můžou při neuváženém nastavení způsobit nevratné poškození solárního systému.při vstupu do tohoto servisního menu a změně údajů a následně poškození solárního systému padá veškerá záruka na celý systém.veškeré informace o vstupu jsou přístrojem logovány. Vstup do servisního menu se provádí pomocí současného stisku následujících tlačítek: Číslo položky Hodnota položky Význam Rozmezí hodnot Tovární nastavení 0 0 Funkce ochrana kolektoru 0 OFF 0 1 ON Teplota při níž se aktivuje funkce ochrana kolektoru C 105 C 2 0 Funkce zpětného chlazení (pouze při fci ochrana kolektoruú 0 OFF 0 1 ON 3 40 Teplota na kterou se zpětně ochladí zásobník při funkci ochrana C 40 C kolektoru 4 1 Funkce pro časově řízenou cirkulaci s trubicovými kolektory 0 OFF 0 1 ON 5 0 Zapnutí nebo vypnutí měření energetického zisku 0 OFF 0 1 ON 6 10 Volba použitého typu glykolu Poměr míšení chladícího média % 50% Litry na impuls průtokoměru 0,5 25l 10, Doba odezvy přístroje s Nastavení priority spotřebiče Zapnutí a vypnutí funkce ochrana proti mrazu 0 OFF 0 1 ON 12 6 Výběr referenčního čidla ochrana proti mrazu Startovní teplota funkce ochrana proti mrazu Alternativní výběr funkce Výběr referenčního senzoru pro doplňkové funkce parametru Výběr schématu Popis podstatných funkcí menu základní nastavení 0 Ochrana kolektoru Funkce se zapíná a vypíná v menu základní nastavení Glykolové směsi se mohou za určitých podmínek a vysokých teplot rozkládat.maximální teplota v kolektorech by proto měla být udržována na co nejnižší hranici.při natopení všech zásobníků na teplotu Tmax dochází k zastavení čerpadle solárních okruhů.tyto čerpadla jsou uvedena do chodu pokud teplota v kolektorech dosáhne kritického přednastaveného maxima a vypnutí je až pokud teplota v kolektorech klesne o 10K níže.tento proces má opodstatnění vždy protože většinu chlazení provede potrubí a akumulační nádrž.obecně platí že čím vyšší je teplota média, tím větší jsou ztráty do okolí. AMK VISION Plus (v.2.1) copyright Solarmorava 2010 Stránka 9

10 2 Funkce zpětného chlazení Tato funkce přímo navazuje na funkci ochrana kolektoru kdy při přetopení zásobníků přes den se toto teplo odvede zpět na střechu v noci kde se v kolektorech vychladí. Bohužel tato funkce s trubicovými kolektory AMK pozbývá účinnosti protože ztráta kolektoru je tak nízká že takovéto hlazení není účinné. Jediný důvod zapnutí této funkce při použití trubicových kolektorů jsou opět ztráty rozvodů které (i když méně než např.ploché kolektory) mají vždy nějakou ztrátu do okolí. 4 Funkce pro časově řízenou cirkulaci Tato funkce je velmi užitečná zvláště pak ve spojitosti s trubicovými kolektory které při doběhu systému v podvečerních hodinách nemají ztrátu a regulátor nepozná že oběh systému již není ekonomický.po aktivaci této funkce se v menu programování objeví 2 parametry s časem 6:00 min a 20:00 max.tyto časy lze samozřejmě měnit. Mimo dobu nastavenou v tomto menu solární systém nikdy nepůjde proto dbát zvýšenou opatrnost. 5 Zapnutí nebo vypnutí měření energetického zisku K měření energetického zisku je nezbytné mít k regulátoru navíc průtokoměr a čidlo PT1000 k měření zpáteční větve solárního systému. Energetický zisk solárního zařízení se vypočítá z rozdílu mezi teplotou kolektoru a teplotou zpětné větve a naměřeným průtokem systému. 6 Volba použitého typu glykolu Regulátor má předdefinované typy glykolu a s nimi spojená data. Proto je vždy důležité uvést správný typ glykolu v zařízení a to dle následující tabulky: 0 Anro 6 Tyfocor L5.5 1 Ilexan E 7 Dowcal 10 2 Antifrogen L 8 Dowcal 20 3 Antifrogen N 9 Dowcal N 4 Illexan E 10 Tyfocor LS 5 Illexan P 7 Poměr míšení chladícího média Položka je důležitá v případě aktivní funkce ochrana proti mrazu kdy regulátor sám podle typu glykolu a podle poměru míšení spočítá a hlídá zámrazovou teplotu a v případě potřeby samovolně spouští čerpadla okruhu jako obranu před zamrznutím. 10 Nastavení priority spotřebiče Touto položkou lze nastavit jestli jako primární spotřebič bude sloužit výstup A1 či A2.Většinou bývá nastaveno A1 na okru ohřevu TUV tudíž položku raději neměnit. 14 Alternativní výběr funkce (výstup A3 doplňkové spínání) Hodnota 1 Funkce chlazení Hodnota 2 Funkce termostat Hodnota 3 teplotní rozdílový regulátor AMK VISION Plus (v.2.1) copyright Solarmorava 2010 Stránka 10

11 Všechny níže popsané funkce lze řídit i dle časové základny a to v menu programování se symbolem R2 Funkce chlazení (volba 1,položky 14 servisního menu) Pro zvýšení energetického zisku solárního zařízení může být smysluplné, aby byla po dosažení určité teploty v zásobníku solární energie vedena oklikou nebo byla zásobníku odňata. Funkce chlazení funguje na principu vychlazení solárního zásobníku za pomocí čerpadla či třícestného ventilu. Pro tento doplňkový výstup lze v menu základní nastavení zvolit referenční čidlo na základě kterého bude regulátor provádět měření a regulaci. Příklad: Solární systém s panely AMK, 2 akumulační nádrže, 2 čerpadlové jednotky. TKoll Teplota kolektoru Zásobník 1 TUV Zásobník 2 ÚT T1 Teplota TUV T2 Teplota ÚT A1 Čerpadlo solární 1 A2 Čerpadlo solární 2 A3 Doplňkový výstup Popis funkce: Jakmile solární systém dle priority spotřebičů natopí zásobník TUV na nastavenou teplotu Tmax v menu programování vypne čerpadlo A1 a zapne čerpadlo A2 a pokračuje v natápění zásobníku č.2.pokud v menu základní nastavení zvolíme parametrem 15 čidlo zásobníku ÚT jako čidlo referenční pro danou funkci chlazení, bude regulátor AMK Vision hlídat teplotu zásobníku 2 na nasatvenou hranici.jakmile teplota vyšplhá nad stanovenou mez spustí se čerpadlo napojené ná výstup A3.Jakmile teplota v zásobníku klesna ne natavenou hodnotu výstupu A3 Tmin čerpadlo se vypne.oba parametry jsou po aktivování funkce 14-1 dostupné v menu programování Funkce Termostat (volba 2, položky 14 servisního menu) Funkce termostat je klasická běžně používaná funkce u všech teplotních regulátorů.při aktivaci funkce se výstup A3 chová jako plnohodnotný termostat, který je nezávislý na zbytku regulační soustavy čímž lze např.dohřívat pohotovostní část zásobníku TUV jiným zdrojem (např.el.topná jednotka).parametry funkce se opět po aktivaci v servisním menu objeví v menu programování Nastavit lze Tmin minimální teplota zásobníku v místě měření (podobně jako u fce chlazení lze přiřadit kterékoli z čidel soustavy) a dále teplotní diferenci Tdif. Funkce je jednoduchá při poklesu pod Tmin výstup A3 sepne, jakmile se teplota vyšplhá na Tmin+nastavená diference A3 se opět vypne.funkce termostat je přesným ekvivalentem funkce chlazení. AMK VISION Plus (v.2.1) copyright Solarmorava 2010 Stránka 11

12 16 Výběr schématu Tato položka je velice důležitá a odvíjí se od ní veškeré parametry které se budou zobrazovat v menu programování.proto je velice nutné naprosto přesně identifikovat typ zařízení a přiřadit jej ke schématu: AMK VISION Plus (v.2.1) copyright Solarmorava 2010 Stránka 12

13 6.Elektrické zapojení Při montáži prosím dbejte bezpečnostních předpisů dané země. Montáž by vždy měl provádět zkušený pracovník AMK. Přístroj AMK Vision je rozdělen na dvě částí viz obrázek. V levé části se nacházejí svorky pro připojení 230V a výstupy pro čerpadla.v pravé části se nacházejí vstupy teplotních čidel případně průtokoměru. AMK VISION Plus (v.2.1) copyright Solarmorava 2010 Stránka 13

14 7.Funkce regulátoru 7.1. Hlavní funkce regulátoru Regulátor AMK Vision plus porovnává teplotu v různých bodech měření a pomocí naprogramovaných funkcí a regulačních parametrů stanoví správný okamžik plnění zásobníku. 8.Kontrola, chybová hlášení Pokud vyvstane jakýkoli problém regulátor vždy zobrazuje blikající symbol Chyba na displeji Možná příčina Řešení Přerušení teplotního čidla Zkontrolujte kabel Špatný teplotní senzor Kontrola čidla, výměna Zkrat v obvodu teplotního čidla Zkontrolujte kabel Špatný teplotní senzor Kontrola čidla, výměna Chyba v připojení čerpadla Zkontrolujte připojení Špatné čerpadlo Vyměňte čerpadlo Vzduch v systému Odvzdušnit systém Špatný průtokoměr Zkontrolovat průtokoměr Všechny závady a dysfunkce regulátoru prosím vždy nejprve konzultujte s montážní firmou AMK VISION Plus (v.2.1) copyright Solarmorava 2010 Stránka 14

15 9.Technická specifikace AMK VISION Materiál 100% recyklovatelný plast Rozměry 175x134x56 Hmotnost 360g Třída ochrany IP40 dle DIN40050 Provozní napětí AC230V, 50Hz Stupeň rušení N dle VDE 0875 Max.průřez vodičů 2,5 mm Teplotní čidla PTF6-25 C 200 C (PT1000) Zkušební napětí 4kV po 1 min Spínací napětí 230V Výkon na výstup 1A / cca 230V pro cos=0,7 1 Jištění Jemné jištění 5x20 mm (2A pomalé) Provozní teplota 0 50 C Skladovací teplota -10 C C Vlhkost Max 60% Tabulka odporů teplotního čidla PT1000: C Ω C Ω Záruční podmínky Regulační přístroje AMK VISION Plus jsou pečlivě vyráběny a zkoušeny na automatickém testovacím zařízení.vyskytnou li se poruchy, zkontrolujte nejprve zda nedošlo k chybě při obsluze, v nastavení nebo v zařízení.dále je nutné zkontrolovat připojení čerpadla a teplotních čidel. AMK poskytuje záruku po dobu 24 měsíců od data koupě a to dle následujících podmínek: A,Záruka se vztahuje na věcné závady koupeného zboží.amk v žádném případě neručí za závady způsobené chybnou obsluhou, překročením přípustných technických hodnot, chybnou elektroinstalací a nedovolenými technickými změnami přístroje provedenými ze strany kupujícího nebo jiné firmy než je AMK. B,Předpokladem poskytnutí záruky je písemné sdělení, v němž je podrobně popsána závada a předložení kopie faktury.plnění záruky je plně v kompetenci fy AMK.Nezdaří li se dva pokusy o opravu přístroje, má kupující nárok na dodání nového funkčního zboží. Přístroj byl zhotoven a odzkoušen v souladu se směrnicemi CE. AMK VISION Plus (v.2.1) copyright Solarmorava 2010 Stránka 15
