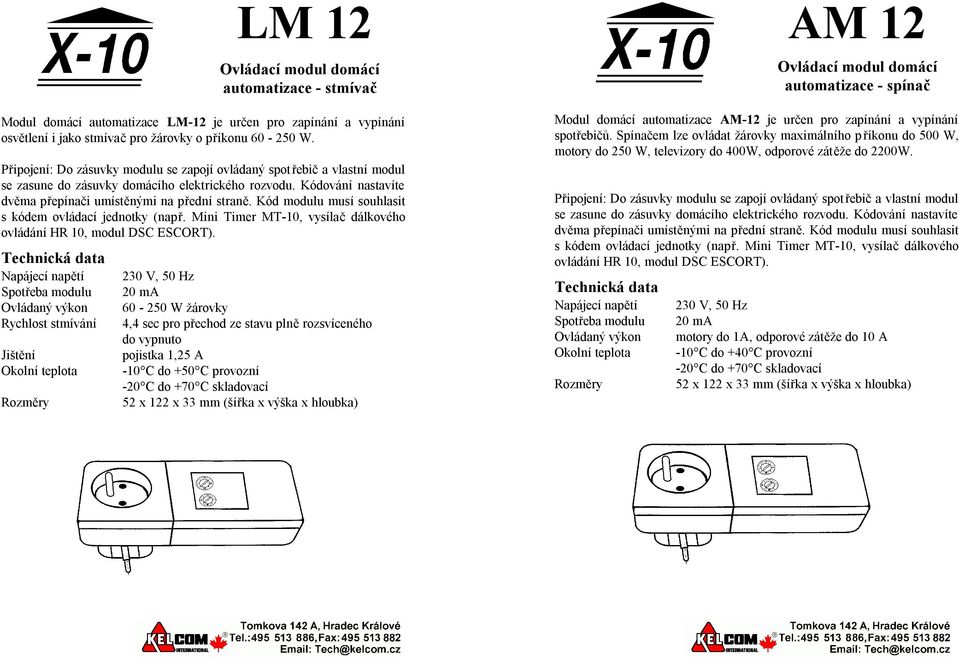

1 LM 12 Ovládací modul domácí automatizace - stmívač Modul domácí automatizace LM-12 je určen pro zapínání a vypínání osvětlení i jako stmívač pro žárovky o příkonu W. Připojení: Do zásuvky modulu se zapojí ovládaný spot řebič a vlastní modul se zasune do zásuvky domácího elektrického rozvodu. Kódování nastavíte dvěma přepínači umístěnými na přední straně. Kód modulu musí souhlasit s kódem ovládací jednotky (např. Mini Timer MT-10, vysílač dálkového ovládání HR 10, modul DSC ESCORT). Spotřeba modulu Ovládaný výkon Rychlost stmívání Jištění 20 ma W žárovky 4,4 sec pro přechod ze stavu plně rozsvíceného do vypnuto pojistka 1,25 A -10 C do +50 C provozní 52 x 122 x 33 mm (šířka x výška x hloubka) AM 12 Ovládací modul domácí automatizace - spínač Modul domácí automatizace AM-12 je určen pro zapínání a vypínání spotřebičů. Spínačem lze ovládat žárovky maximálního příkonu do 500 W, motory do 250 W, televizory do 400W, odporové zátěže do 2200W. Připojení: Do zásuvky modulu se zapojí ovládaný spot řebič a vlastní modul se zasune do zásuvky domácího elektrického rozvodu. Kódování nastavíte dvěma přepínači umístěnými na přední straně. Kód modulu musí souhlasit s kódem ovládací jednotky (např. Mini Timer MT-10, vysílač dálkového ovládání HR 10, modul DSC ESCORT). Spotřeba modulu Ovládaný výkon 20 ma motory do 1A, odporové zátěže do 10 A 52 x 122 x 33 mm (šířka x výška x hloubka)

2 FD 10 Filtr a spojovač fází pro domácí automatizaci Filtr a spojovač fází pro domácí automatizaci slouží k odfiltrování rušivých signálů přicházejících z elektrické sítě, zamezuje průniku ovládacích signálů X-10 do elektrické sítě a spojuje fáze pro signály ovládání. HR 10 Vysílač dálkového ovládání Průchozí proud 63 A max. -10 C do +50 C provozní VF vysílač dálkového ovládání HR 10 umožňuje dálkově ovládat až 16 ovládacích modulů včetně funkce stmívání. Vysílá VF ovládací signály přijímači TM 12. Zapojení: Napájení 4 články typu AAA 70 x 160 x 20 mm (šířka x délka x výška)

3 TM 12 Přijímač dálkového ovládání TW 7223 PLC interface Zásuvkový modul VF přijímač dálkového ovládání TM 12 je určen ke spolupráci s vysílačem HR 10. Zpracovává VF signály z dálkových ovládačů a vysílá ovládací signály ve formátu X-10 do sítě. Zásuvkový modul interface pro ústředny DSC. Spolu s modulem ESCORT zajišťuje spojení mezi zabezpečovací ústřednou a systémem domácí automatizace. 67 x 160 x 40 mm (šířka x výška x hloubka) Připojení: Modul TW 7223 se zasune do zásuvky domácího elektrického rozvodu a k modulu ESCORT se připojí kabelem, který je součástí příslušenství. 67 x 160 x 40 mm (šířka x výška x hloubka)

4 způsobem. Přepněte režimový přepínač do polohy Prog. Review, stiskněte tlačítko ON/OFF, kterým jste chybu způsobili a potom tlačítko Clear. Zapnutí režimu Security Po naprogramování času zapnutí nebo vypnutí stiskněte do 4 sekund tlačítko Security. Zapínání a vypínání modulů nebude zcela pravidelné. Například nastavíte-li čas zapnutí 7:35 a stisknete tlačítko Security, zvolený modul se první den zapne přesně v 7:35, ale v následujících dnech se nezapne přesně v 7:35, ale někdy mezi 7 a 8 hodinou. Prohlížení programu Přepněte režimový přepínač do polohy Prog. Review. Po stisknutí tlačítka ON bude displej ukazovat nastavený čas zapnutí. Po stisknutí tlačítka OFF bude displej ukazovat nastavený čas vypnutí. Čas zapnutí nebo vypnutí právě prohlíženého intervalu lze smazat stisknutím tlačítka Clear. Nastavení budíku Přepínač buzení Wake Up přepněte do pozice On. Vestavěný bzučák budíku se rozezní v čase, na který je nastaveno zapnutí modulu 1 respektive 5. MT 10 Mini Timer pro řízení modulů Mini Timer MT 10 je jednoduchý časovač, který má následující funkce: Umožňuje řízení 8 modulů tlačítky, 4 modulů programově pomocí časových tabulek (2 zapnutí a 2 vypnutí každého modulu denně), programové nastavení modulů s nepravidelností, funkci Sleep, všechna světla rozsvítit, všechny moduly vypnout. Digitální hodiny s budíkem jsou zálohovány 9V baterií. + zálohovací baterie 9V 150 x 55 x 115 mm (šířka x výška x hloubka)

5 Ovládací panel Režimový přepínač Přepínač má čtyři polohy Run normální provoz, Prog. Set nastavení časovače, Prog. Review prohlížení programu, Clock nastavení hodin. Nastavení času, Time Tyto klávesy slouží k nastavování času hodin a k programování časovače. Přepínač kódování Přepínačem se nastavuje kódování odpovídající kódování ovládacích modulů. Zapínání/vypínání Na Mini Timeru jsou čtyři klávesy označené ON/OFF 1-4 respektive 5-8. Lze jimi zapínat či vypínat moduly s odpovídajícím kódováním. Set Alarm nastavení budíku Klávesa ON/OFF 1 respektive 5 slouží také k nastavení budíku. Klávesa Bright/Dim stmívání Těmito klávesami lze ovládat stmívač např. modulu LM-12. All Lights ON/All Units OFF všechna světla rozsvítit/všechny spotřebiče vypnout Klávesy jimiž lze rozsvítit všechna světla nebo vypnout všechny spotřebiče. Tlačítko Once Jestliže do 4 sekund, po nastavení času zapnutí nebo vypnutí, stisknete tlačítko Once, program proběhne pouze jednou a nebude se opakovat následující den. Tlačítko Security Jestliže do 4 sekund po naprogramování času zapnutí nebo vypnutí stisknete tlačítko Security, budou nastavené časy každý den rozdílné v rozmezí jedné hodiny. Objekt pak bude působit jako by byl obydlen, což s výhodou využijete například při odjezdu na dovolenou. Tlačítko Clear Stisknutí tohoto tlačítka v režimu prohlížení programu zruší aktuální nastavení. Přepínač buzení Wake Up V pozici ON je zapnuto buzení vestavěným bzučákem v čase, který je nastaven pro modul 1 respektive 5. Jestliže při zvonění bzučáku stisknete jakoukoli klávesu, bzučák utichne a zazní opět po 10 minutách. Buzení je možné vypnout nastavením přepínače do polohy OFF. Sleep Zapnete-li ovládací modul v režimu Run a pak stisknete tlačítko Sleep, modul se za 15 minut vypne. Vypnete-li ovládací modul a pak stisknete tlačítko Sleep, modul se za 15 minut zapne. Vícenásobné stisknutí tohoto tlačítka vyvolá vícenásobné zapnutí a vypnutí ovládacího modulu. Přepínač Selector Tímto přepínačem lze nastavit zda Mini Timer bude ovládat moduly s kódováním 1-4 nebo 5-8. Pomocí tohoto přepínače je možné ovládání osmi modulů X-10, ale pouze po skupinách 1-4 nebo 5-8. Nastavení hodin Vložte do Mini Timeru 9V alkalickou baterii a zapojte zástrčku do sítě. Při prvním připojení bude displej blikat. Přepněte režimový přepínač do polohy Set Clock a tlačítky Time nastavte správný čas. Manuální řízení modulů X-10 Při nastavení kódování na modulech zvolte modulové číslo v rozmezí 1-4 nebo 5-8, tak aby odpovídalo nastavení přepínače Selector na Mini Timeru. Přepněte režimový přepínač do polohy Run. Modul zapnete tlačítkem ON s pořadovým číslem odpovídajícím kódování modulu. Modul vypnete tlačítkem OFF s pořadovým číslem odpovídajícím kódování modulu. Stmívání Zapněte modul tlačítkem ON s pořadovým číslem odpovídajícím kódování modulu a potom můžete klávesami Bright/Dim ovládat jas. Programování Přepněte režimový přepínač do polohy Prog. Set. Tlačítkem Time nastavte čas zapnutí. Stiskněte tlačítko ON s pořadovým číslem odpovídajícím kódování modulu. Tlačítkem Time nastavte čas vypnutí. Stiskněte tlačítko OFF s pořadovým číslem odpovídajícím kódování modulu. Pro každý modul lze naprogramovat dva intervaly sepnutí. Druhý interval se programuje podle předchozího postupu. Pokud se pokusíte naprogramovat pro jeden modul více než dva časy zapnutí nebo vypnutí, rozsvítí se na displeji 18:88. Chybu je možné napravit následujícím
