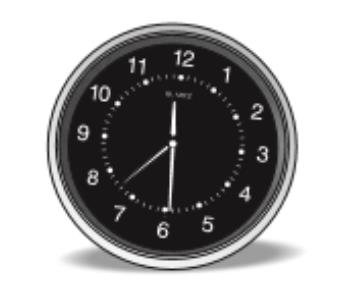

1 Nástěnné hodiny Návod k použití Hlavní výhody produktu: HD rozlišení videa Kontinuální nahrávání díky stálému připojení na síť Tzv. Pre-motion mód (čidlo zachytí objekt ještě před jeho vstupem do záběru Stránka 1

2 1. Obsah balení Hodiny Dálkové ovládání Napájecí adaptér Návod AV kabel USB kabel Šroubky k uchycení Micro SD karta Pozn: Micro SD kata není součástí balení, nicméně je nutná pro nahrávání 2. Popis produktu Hour hand Minute hand Second hand Camera Clock Receiver of IR - hodinová ručička - minutová ručička - sekundová ručička - čočka kamery - ciferník - čidlo pro dálkové ovládání Stránka 2

3 Detect Set Micro SD Slot USB port AV Out Powe jack Power On/Off Power indicator Detect indikátor - tlačítko pro aktivace detekce pohybu - tlačítko pro manuální nastavení - Slot pro vložení SD karty - USB port pro připojení USB kabelu - AV výstup - konektor pro připojení síťového kabelu - přepínač ON/OFF - indikátor zapnutí - indikátor detekce 3. Začínáme Nejprve do přístroje vložte micro SD kartu (až do výše 32GB). Kartu opatrně zasuňte do příslušného slotu na boku přístroje a jemně ji zatlačte až do zacvaknutí Připojte dodávaný kabel a ten zapojte do sítě. Přepínač ON/OFF na zadní straně přístroje přepněte do polohy ON. Indikátory Power a Stand by se rozsvítí Stránka 3

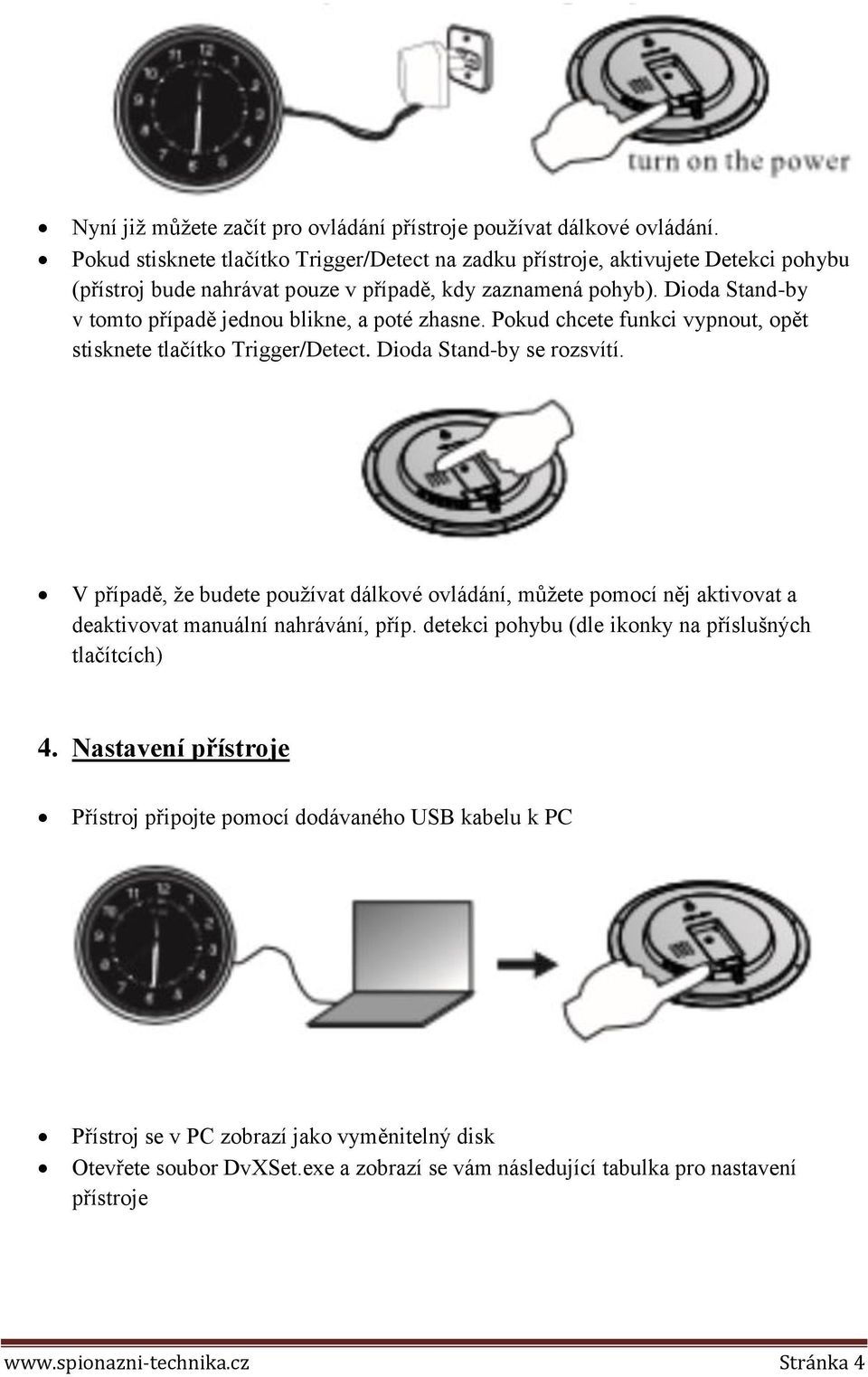

4 Nyní již můžete začít pro ovládání přístroje používat dálkové ovládání. Pokud stisknete tlačítko Trigger/Detect na zadku přístroje, aktivujete Detekci pohybu (přístroj bude nahrávat pouze v případě, kdy zaznamená pohyb). Dioda Stand-by v tomto případě jednou blikne, a poté zhasne. Pokud chcete funkci vypnout, opět stisknete tlačítko Trigger/Detect. Dioda Stand-by se rozsvítí. V případě, že budete používat dálkové ovládání, můžete pomocí něj aktivovat a deaktivovat manuální nahrávání, příp. detekci pohybu (dle ikonky na příslušných tlačítcích) 4. Nastavení přístroje Přístroj připojte pomocí dodávaného USB kabelu k PC Přístroj se v PC zobrazí jako vyměnitelný disk Otevřete soubor DvXSet.exe a zobrazí se vám následující tabulka pro nastavení přístroje Stránka 4

5 Následně si můžete nastavit tyto parametry: o Date (datum): ve formátu rok/měsíc/den. V nastavení se pohybujte pomocí klávesových šipek nebo myší o Time (čas): ve formátu hodina/minuta/sekunda o Date/Time Format: formát data a času. Lze zvolit RR/MM/DD, DD/MM/RR a MM/DD/RR o MD Sensitivity (citlivost sepnutí detekce pohybu): lze zvolit 1-5 (5 označuje nejvyšší citlivost, doporučeno je 3) o Light Frequence (Hz): v Evropě zvolte 50Hz o Image Quality: rozlišení videa. High=HD, Standard=D1, Low=VGA (defaultně je nastaveno High) o Overwrite: přemazání nejstarších dat v případě zaplnění karty (defaultně zapnuto v poloze ON) o Bell: v případě volby ON se při ovládání produktu pomocí tlačítek na zadní straně nebo pomocí dálkového ovladače ozve zvuk. Při volbě OFF nikoliv. 5. Instalace přístroje - podrobněji Do přístroje nejprve vložte AA alkalickou baterii, a poté nastavte čas Vyberte vhodné místo pro instalaci hodin na stěnu. Doporučená výška na zemí je cm (kamera je defaultně nastavena v úhlu 17 stupňů dolů) Síťový kabel zapojte nejprve do hodin, a teprve poté do sítě Po upevnění hodin na stěnu otestujte pár záběrů, jak z hlediska volby vhodného záběru, tak příp. aktivace nahrávání detekcí pohybu Stránka 5

6 Pokud budete hodiny připojovat do televizoru, objeví se následující obrazovka D A: ikonka signalizuje, že se hodiny nacházejí v nahrávacím módu A: ikonka signalizuje zapnuté nahrávání B: aktuální datum a čas C: celkový čas nahrávání D: Nahrávání detekcí pohybu, pokud je aktivní Pozn: pokud bude obraz při připojení k TV černobílý, přepněte volbu TV signálu do módu Auto. Jakákoliv změna nastavení v televizoru během připojení hodin nebude mít vliv na jejich nastavení, které jste provedli v souboru DvXSet.exe. V případě zapnuté detekce pohybu se nahrávání spustí min. 3s před tím, než se objekt zobrazí na kameře a vypne se 15s poté, co ze záběru zmizí Při aktivní funkci detekce pohybu je pravděpodobné, že přístroj bude ukládat větší množství souborů v délkách cca 30s 2min, v závislosti na intenzitě pohybu a nastavené citlivosti nahrávání Pokud budete používat manuální nahrávací mód, přístroj bude ukládat soubory každých 15 min Dálkové ovládání A: Zapnutí manuálního nahrávána B: Vypnutí manuálního nahrávání C: Zapnutí nahrávání detekcí pohybu D: Vypnutí nahrávání detekcí pohybu Stránka 6

7 Pokud máte aktivovánu funkci Bell (viz nastavení přístroje) ozve se při každém stisknutí tlačítka na dálkovém ovladači zvuk pííp (v případě stisku tlačítek A,C dvakrát, v případě tlačítek B, D jednou) 6. Specifikace přístroje Formát videa AVI Rozlišení videa HD, D1, VGA při 30fps Minimální schopnost ostření čočky 0,6 m TV systém NTSC/PAL Kapacita micro SD karty Max 32GB Max. dosah dálkového ovládání 10m (v závislosti na kapacitě vložené baterie) Požadavek na kapacitu karty při nahrávání U HD rozlišení cca 30min/GB Min. světelnost 10 LUX Viditelný úhel 45 stupňů Spotřeba Max. 350 ma, 6V Napájení V, 6V 800mA Pracovní vlhkost 20%-80% Rozměr Průměr 365mm 7. Pár tipů na závěr Nevyjímejte SD kartu během nahrávání nebo během startování přístroje, riskujete zničení dat na kartě uložených Přístroj je vybaven funkcí automatického přemazávání karty v případě jejího zaplnění. Pokud máte na kartě důležité záznamy, uložte si je na jiné místo Vyhněte se tomu, kdy přístroj bude umístěn v přímém slunečním světle. V takovém případě budou záznamy podstatně méně kvalitní a hrozí snížení účinnosti funkce nahrávání detekcí pohybu V případě, že hodiny budou nastaveny tak, aby nahrávaly přes sklo, hrozí snížení nebo dokonce zamezení účinnosti detekce pohybu Detekce pohybu bude mít též sníženou účinnost při nižší úrovni osvětlení, příp. pokud objekt splyne s pozadím Hodiny nejsou vodotěsné, chraňte je proto před stykem s kapalinami Hodiny nepoužívejte v prašném či velmi vlhkém prostředí, stejně jako v mrazu nebo extrémně vysokých teplotách (>40C) Pro čištění přístroje použijte suchý hadřík, nepoužívejte žádné chemické prostředky V případě likvidace produktu ho nevhazujte do ohně ani do běžného odpadu, použijte sběrnu elektro-spotřebičů Pozn: Ovládání přístroje se může v závislosti na jednotlivých sériích drobně lišit. Stránka 7

8 Přístroj používejte v souladu s platnými právními předpisy. Dodavatel nenese žádnou odpovědnost za použití přístroje v rozporu s těmito předpisy. Pokud v návodu naleznete nějaké nepřesnosti, budeme rádi, pokud nás budete informovat na našem u podpora@spionazni-technika.cz Stránka 8
