1 Systém bezdrátového modulu a vypínače Obj. č Obj. č Obj. č Obj. č Obj. č Obj. č Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup bezdrátového přijímače a vysílače. Tento návod k obsluze je nedílnou součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst. Instalace systému Před samotnou instalací zvažte všechny faktory, které mohou funkci celého systému jakkoliv ovlivnit a stejně tak i uvažte všechny nezbytné elektroinstalační zásahy, které bude nezbytné provést pro připojení ovládaného spotřebiče v místě jeho instalace. Vezměte v potaz všechny potenciální zdroje rušení a pokud to je možné odstraňte je z blízkosti systému. Předtím, než budete obě části systému pevně instalovat, dostatečně vyzkoušejte jeho správnou funkci. Systém nikdy neinstalujte do blízkosti zdrojů silného magnetického pole jako jsou například transformátory, reproduktory nebo zesilovače. Proveďte test celého systému například za zavřených a poté i otevřených dveří (v případě instalace vysílače a přijímače do různých místností). Několikrát pak vyzkoušejte zapnout a vypnout dálkově ovládaný spotřebič. V případě úspěšného otestování systému a jeho správné funkce instalujte vysílač i přijímač na příslušné místo. Celý systém vyjma občasné výměny baterií ve vysílači (například nástěnný vypínač) nevyžaduje žádnou zvláštní údržbu. Po dokončení instalace systému vložte baterie do vysílače. Možnosti systému Bezdrátový spínač Free Control (nástěnný spínač, ruční dálkový ovladače, bezdrátový detektor pohybu a univerzální vysílač) je možné použít s následujícími komponenty. Bezdrátový přijímač, 2. vodičové zapojení, 1 kanál (elektronický spínač) Bezdrátový přijímač, 3. vodičové zapojení, 1 kanál (spínač) Bezdrátový přijímač / Přepínač, 1 kanál Bezdrátový přijímač, ovladač rolet a žaluzií nebo sériový spínač, 1 kanál Bezdrátový přijímač, On / Off nebo časový automat, 1 kanál Bezdrátový přijímač, trimr pro elektronické transformátory Bezdrátový přijímač, trimr pro běžné transformátory Bezdrátový adaptér, spínač, 1 kanál (spínací zásuvka) Bezdrátový adaptér, trimr pro běžné transformátory Bezdrátová objímka pro žárovky, spínač, 1 kanál Bezdrátový vypínač FC HK 05 1/2 Nástěnný vypínač (vzhled vypínače řazení 1, obj. č ) Bezdrátový nástěnný vypínač HK 05 1/2 Bezdrátový nástěnný vypínač Paris 1/2 Bezdrátový nástěnný vypínač STANDARD 1/2 Bezdrátový nástěnný vypínač HK 07 1/2 Bezdrátový nástěnný vypínač Athenis 1/2 Bezdrátový nástěnný vypínač Free-Control (vysílač) je vybaven elektronickým modulem. 2-kanálový nástěnný vypínač (přepínací mechanismus) Při každém sepnutí / vypnutí ovládaného spotřebiče dojde ke krátkému probliknutí LED indikátoru. Pomocí jednoho vypínače je možné ovládat až 2 přijímače (skupiny spotřebičů). Vypínačem navíc můžete ovládat i modul navíječe okenních rolet / žaluzií. Ovládání spotřebičů Ovládání jedním stiskem vypínače Pomocí vypínače můžete zapnout 2 nezávislé přijímače (skupiny spotřebičů). Přijímač A Zapnutí: stiskněte vypínač a jeho klapku v horní části (1). Vypnutí: stiskněte vypínač a jeho klapku v horní části (1). Přijímač B Zapnutí: stiskněte vypínač a jeho klapku v dolní části (2). Vypnutí: stiskněte vypínač a jeho klapku v dolní části (2). Přijímač s funkcí Zapnutí: stiskněte vypínač a jeho klapku v horní části (1). stmívání Vypnutí: stiskněte vypínač a jeho klapku v horní části (1). Funkce stmívání: Stiskněte a přidržte vypínač a jeho klapku v horní poloze (1) dokud nedosáhnete na požadovanou úroveň osvětlení. Použití obou klapek vypínače (systém 1/2, On/Off) Pomocí vypínače můžete zapnout přijímač (skupiny spotřebičů). K zapnutí spotřebiče stiskněte vypínač a jeho klapku v horní části (1). Spotřebič pak vypnete po stisku vypínače a jeho klapky v dolní části (2). Vypínač tak funguje jako běžný / univerzální vypínač.

2 Nástěnný přepínač FC HK 05 2/4 (vzhled sériového přepínače řazení 5, obj ) Bezdrátový nástěnný přepínač HK 05 2/4 Bezdrátový nástěnný přepínač Paris 2/4 Bezdrátový nástěnný přepínač STANDARD 2/4 Bezdrátový nástěnný přepínač HK 07 2/4 Bezdrátový nástěnný přepínač Athenis 2/4 Tento přepínače je vybaven bezdrátovým elektronickým modulem. 4-kanálový sériový přepínač Při každém sepnutí / vypnutí ovládaného spotřebiče dojde ke krátkému probliknutí LED indikace. Pomocí jednoho vypínače je možné ovládat až 2 přijímače (skupiny spotřebičů). Vypínačem navíc můžete ovládat i modul navíječe okenních rolet / žaluzií. Tímto přepínačem můžete ovládat 4 nezávislé moduly (skupiny spotřebičů) a tedy 2 moduly stiskem jedné klapky přepínače. Příklad použití levé klapky: Přijímač A Zapnutí: stiskněte vypínač a jeho klapku v horní části (1). Vypnutí: stiskněte vypínač a jeho klapku v horní části (1). Přijímač B Zapnutí: stiskněte vypínač a jeho klapku v dolní části (2). Vypnutí: stiskněte vypínač a jeho klapku v dolní části (2). Přijímač s funkcí Zapnutí: stiskněte vypínač a jeho klapku v horní části (1). stmívání Vypnutí: stiskněte vypínač a jeho klapku v horní části (1). Funkce stmívání: Stiskněte a přidržte vypínač a jeho klapku v horní poloze (1) dokud nedosáhnete na požadovanou úroveň osvětlení. Montáž vypínače Zvolte vhodné místo pro montáž nástěnného vypínače. Do běžné elektroinstalační krabice pak připevněte kovový rámeček vypínače. Vypínač však můžete instalovat i napovrch, například na dřevěný podklad, skleněnou plochu a podobně. Pro připevnění vypínače pak použijte vhodné hmoždinky a šroubky. Na kovový rámeček připevněte plastový kryt a do něj vsaďte elektronický modul s baterií. Na závěr do vypínače vložte klapku(y). Při samotné montáži dbejte umístění vypínače do správné polohy. Označení a symbol TOP přitom musí směřovat směrem nahoru. Instalaci vypínače přenechejte raději kvalifikovanému odborníkovi! Technické údaje Nástěnný vypínač Napájení vypínače 3 V DC, 1 baterie typu CR 2032 Životnost baterie cca 2,5 3 roky (při sepnutí 20x za den) Bezdrátový dosah až 150 m (ve volném prostranství a bez zdrojů rušení) Počet kanálů 2 nebo 4 Podmínky provozu teplota -5 až +55 C (pouze vnitřní a suché prostory) Stupeň krytí IP 20 Programování Pro správnou funkci celého systému je nezbytné nástěnný vypínač spárovat s bezdrátovým modulem (přijímačem). Jako první připojte bezdrátový modul ke zdroji napájení. Pomocí přiloženého programovacího pera stiskněte a přidržte tlačítko PROG po dobu 2 sekund, dokud nezačne blikat červená LED kontrolka. V té chvíli celý systém přejde do režimu programování. Programovací režim je poté aktivní po dobu dalších 20. sekund. Jako další stiskněte požadovanou část vypínače (horní nebo dolní část přepínací klapky) pro stav ON (zapnuto). Hned na to stiskněte opačnou část klapky pro stav OFF (vypnuto). Tím došlo k úspěšnému naprogramování vypínače a bezdrátového modulu pro použití vypínače v režimu On / Off. Poznámka: Pakliže během programování stisknete pouze jednu z částí vypínače (horní nebo spodní), bude modul přijímat příkazy vysílače v režimu Stiskem zapni / Stiskem vypni po stisku vypínače ve stejné části klapky. Vypínač tak můžete programovat pro použití v obou režimech. Režim po stisku ve stejné části vypínače Stiskem zapni / Stiskem vypni Použití obou klapek přepínače V tomto režimu můžete pomocí vypínače ovládat 2 moduly (skupiny spotřebičů), tedy 1 modul na klapku vypínače. Příklad použití levé klapky. Pravá klapka v té chvíli plní analogickou funkci. Přijímač A Zapnutí: Stiskněte vypínač a jeho klapku v horní části (1). Vypnutí: Stiskněte vypínač a jeho klapku v dolní části (2). Výměna a vložení baterie Při výměně baterie bude nezbytné vyjmout celou přední část vypínače. Vyjměte starou baterii a vložte novou baterii shodného typu. K provozu vypínače nepoužívejte akumulátory. Při vkládání dbejte na vložení baterie do správné polohy a polarity. Dbejte přitom symbolů + a na baterii a stejně tak i v bateriové přihrádce vypínače. Po výměně baterie vraťte zpět klapku vypínače do rámečku. Po výměně baterie je znovu zapotřebí provést spárování vypínače s vybraným bezdrátovým modulem (přijímačem). Životnost baterie při běžném používání je cca 2 3 roky (při stisknutí 20x za den). Doporučujeme však provádět výměnu baterie každé 2 roky. Režim vypínání 1/2 po stisku opačné části klapky vypínače (režim On / Off ) Modul přijímače s funkcí stmívání nelze s vypínačem naprogramovat v režimu stisku klapky na opačných částech (režim 1/2), ale pouze v režimu stisku ve stejné části vypínače. Pakliže však modul s funkcí stmívání naprogramujete pro stisk klapky vypínače na opačných částech, nemůže dojít k aplikaci funkce stmívání.

3 Reset programovací paměti Odstranění obsahu paměti spárovaného modulu Stiskněte a přidržte tlačítko PROG na modulu přijímače po dobu 10. sekund dokud červená LED kontrolka zcela nezhasne. Po uplynutí dalších 3. sekund se pak kontrolka znovu rozsvítí. Následně kontrolka každých 7 sekund 2x problikne. Tím došlo k úspěšnému ukončení procesu resetu interní paměti bezdrátového modulu. Řešení problémů Problém Nástěnný vypínač nereaguje na stisk (není patrná LED indikace) Vypínač reaguje na stisk (LED indikátor se rozsvěcuje), ale neprovádí požadovanou funkci (sepnutí ovládaného spotřebiče). Po stisku vypínače dojde pouze k občasné aktivaci (sepnutí spotřebiče) Bezdrátové moduly přijímače Příčina a její odstranění Slabá baterie nebo nedostatečný kontakt baterie v přihrádce modulu. Demontujte vypínač a stiskněte mikrospínač modulu. Během toho se musí rozsvítit červený LED indikátor. Umístěte baterii do správné polohy a zajistěte její dostatečný kontakt. Bezdrátový modul (přijímač) doposud nebyl spárován s vypínačem. Spusťte proto programovací proces a spárujte obě části systému. V případě, že modul nereaguje, ověřte zda je připojen ke zdroji napájení. Ověřte, zda se modul nachází v dostatečném bezdrátovém dosahu vypínače a v případě potřeby zvolte jiné místo s optimálním bezdrátovým přenosem. Obě zařízení jsou umístěna na samotné hranici vzájemného bezdrátového dosahu. Během provozu dochází k rušení přenosu jinými bezdrátovými zařízeními. Bezdrátový modul (přijímač) musí být vhodným způsobem jištěn. Některé modely přijímače jsou navíc vybaveny interní pojistkou. Modul můžete instalovat pod omítku do běžné elektroinstalační krabice (krabice s hloubkou alespoň 60 mm) popřípadě do rozvaděče. V rozvaděči modul připevněte na DIN lištu pomocí úchytu, který je umístěn v zadní části modulu. Tento modul však můžete instalovat i do krytu stropního svítidla. Instalace tímto způsobem je vhodná především při použití modulů s funkcí stmívání, stmívače pro běžné transformátory, modul spínače (2 vodičové zapojení, 1 kanál a stejně i verze pro 3-vodičové zapojení, 1 kanál). Modul disponuje integrovaným LED indikátorem bezdrátového přenosu. Naleznete jej v zadní části modulu pod indikátorem PROG. Tato indikace slouží k ověření správné funkce systému a indikaci bezdrátového přenosu dat mezi modulem a nástěnným vypínačem. V případě samotného přenosu problikává LED indikátor střídavě 1x a 4x. Pakliže LED neproblikává vůbec, znamená to, že není k dispozici dostatečný bezdrátový signál pro komunikaci mezi modulem a nástěnným vypínačem. Pokud LED indikátor problikává pouze 1x, je bezdrátový signál jen velmi slabý. Instalujte proto oba komponenty systému na jiné místo. Před samotnou instalací však nejprve dostatečně ověřte dostupnost bezdrátového dosahu modulu a vypínače a tím i spolehlivost funkce celého systému. LED indikace Nebliká vůbec 1x 2x 3x 4x Význam Není k dispozici žádný signál Nedostatečný signál Průměrný signál Dobrý signál Optimální signál pro přenos dat LED indikaci modulu využijte při instalaci a před samotnou montáží systému. Instalujte proto nástěnný vypínač a modul na takové místo, kde dochází k dostatečnému bezdrátovému přenosu. Upozornění! Instalaci a práci na elektrických zařízeních smí provádět pouze kvalifikovaný odborník! Elektrické zapojení modulů Modul přijímače, 2 vodičové zapojení, 1 kanál (elektronický spínač) obj. č Fázový vodič připojte do svorky označené L (2). Ovládaný spotřebič (například svítidlo) pak připojte ke svorce označené (1). Modul přijímače (spínač), 3 vodičové zapojení, 1 kanál (obj. č ) Upozornění! Modul nemá bezpotenciálový kontakt relé. Napájení modulu je společné i pro připojený a ovládaný spotřebič. Fázový vodič připojte do svorky označené L (2). Střední (nulový) vodič připojte do svorky označené N (1). Ovládaný spotřebič pak připojte ke svorce označené (3). Modul bezdrátového přepínače, 1 kanál, (Obj. č ) Upozornění! Modul má vestavěné relé s bezpotenciálovým kontaktem. Napájení modulu je společné i pro přepínací kontakty relé. Fázový vodič připojte do svorky označené L (2). Střední (nulový) vodič připojte do svorky označené N (1). Vodič zdroje připojte do svorky přepínacího kontaktu označeného 4. Vodič spotřebiče pak připojte do svorky označené 5 (NO) nebo do svorky označené 3 (NC). Modul pro ovládání rolet a žaluzií / sériový přepínač, 2 kanály Funkce ovladač rolet / žaluzií: Upozornění! Modul nemá bezpotenciálový kontakt relé. Napájecí napětí modulu je společné pro ovládaný spotřebič. Fázový vodič připojte do svorky označené L (3). Střední (neutrální) vodič připojte do svorky označené N (2). Funkce sériového přepínače: První spotřebič připojte do svorky označené (1). Druhý spotřebič pak připojte do svorky označené (4). Pohon žaluzií pro jejich vytažení připojte ke svorce označené (1). Vodič pohonu pro spuštění žaluzií pak připojte do svorky označené (4). Pro použití automatizovaných spínacích programů je pak nezbytné provést naprogramování modulu. Poté bude možné vypínač pro ovládání pohonu používat velmi intuitivně. Po jednom stisku vypínače v horní části dojde k vyslání signálu do výstupu označeného (1). Druhým stiskem dochází k vyslání signálu do druhého výstupu označeného (4).

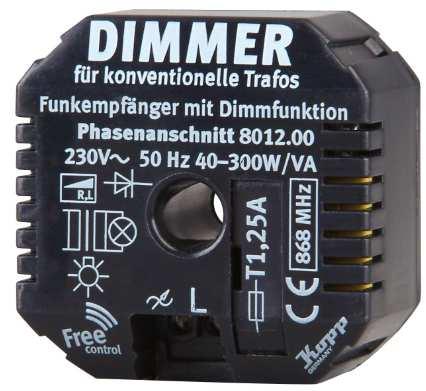

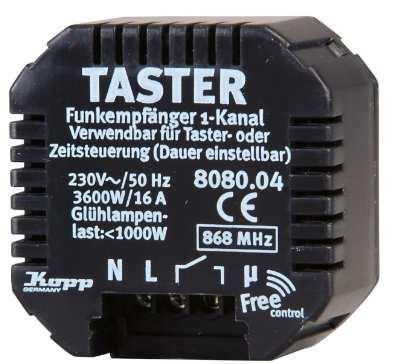

4 Modul s funkcí stmívače pro elektronické transformátory (fázový stmívač) a modul pro běžné transformátory Fázový vodič připojte na svorku označenou L (2). Zátěž poté připojte do svorky označené 1. Modul pro ovládání rolet / žaluzií a sériový přepínač (2-kanály) a jeho použití coby přepínače Přepněte přepínač do polohy II a poté modul připojte ke zdroji napájení. Během programovacího procesu dojde k naprogramování obou výstupních spínacích kanálů (výstup 1 a výstup 2). Výstup 1 = červená LED indikace Výstup 2 = zelená LED indikace Výstup 1 bude vždy naprogramován automaticky. Systém neumožňuje naprogramovat výstup 2 bez předchozího naprogramování výstupu 1. Pakliže naprogramujete pouze výstup 1, při dalším spuštění programovacího procesu systém automaticky přejde k programování výstupu 2. U každého výstupu musíte provést kompletní programovací proces, aby bylo možné přejít k programování druhého výstupu. Modul vypínače / Časový automat, 1 kanál Upozornění! Kontakty relé, kterým je modul vybaven, jsou bezpotenciálové. Napájecí napětí je společné pro modul a kontakty. Fázový vodič připojte na svorku označenou L (2). Střední vodič pak připojte do svorky označené N. Funkce vypínače / Funkce časového automatu: Napájecí napětí připojte do svorky označené 4. Zátěž pak připojte buď do svorky označené 5 (NO) nebo svorky označené 3 (NC). Připojení modulu ke zdroji / Přerušení napájení modulu Po připojení modulu ke zdroji krátce problikne LED indikátor PROG. V případě přerušení napájení modulu budou zachovány stávající programy. Modul s funkcí stmívání pro běžné transformátory (fázový stmívač) a modul spínače, 2 vodičové zapojení (1 kanál) mají vlastní jištění pomocí vestavěné pojistky. Při výměně pojistky nejprve opatrně vyjměte držák pojistky z modulu. Použijte pojistku stejného typu a charakteristiky (typ T 1,25 A). Držák s pojistkou poté vložte zpět do modulu. Programování Moduly s funkcí stmívání (pro běžné a elektronické transformátory), modul spínače (2. a 3. vodičové zapojení, 1 kanál) a modul přepínače (1 kanál). Připojte modul ke zdroji napájení. Poznámka: Pro použití modulu bezdrátového přepínače (1 kanál) je nezbytné správné nastavení mikrospínače (DIP) v zadní části. Stiskněte a přidržte tlačítko PROG (po dobu 2 sekund), dokud se nerozsvítí červená LED (výstup 1). Programovací režim je od té chvíle aktivní na dobu dalších 20. sekund. Během této doby pak proveďte spárování vybraného vysílače (například nástěnný vypínač) a modulu. Použití vysílače je v tomto případě možné pouze v režimu stisku opačných částí vypínače (režim On / Off). Červená LED kontrolka na modulu 1x problikne ve chvíli, kdy modul přijme signál vysílače a uloží jej do paměti. Pakliže je paměť modulu již zaplněna, problikne LED celkem 3x. Dříve naprogramovaný výstup nelze opakovaně programovat. V případě pokusu o opětovné programování již naprogramovaného výstupu, bude LED kontrolka blikat za velmi vysoké frekvence. Úspěšným naprogramováním došlo ke spárování modulu a jeho příslušného kontaktu relé a vysílače. Po uplynutí 20. sekund se programovací režim sám automaticky ukončí. Programovací proces však můžete kdykoliv ukončit předčasně. Stiskněte proto tlačítko PROG. Po skončení programovacího procesu červený LED indikátor zhasne. Při programování druhého výstupu modulu postupujte obdobně. Po naprogramování modulu (spárování) a vysílače můžete přejít k samotné montáži systému. Modul pro ovládání rolet / žaluzií a sériový přepínač (2-kanály) a jeho použití pro ovládání rolet Přesuňte posuvný přepínač do polohy I a poté připojte modul ke zdroji napájení. Zvolte požadovaný ovladač, kterým budete modul dálkově řídit (například nástěnný vypínač). Výstupní kanály (výstup 1 pro vytažení rolet a výstup 2 pro spuštění rolet) budou naprogramovány v jednom programovacím kroku. Spusťte programovací proces stisknutím a přidržením tlačítka PROG (po dobu 2. sekund). Programovací režim bude nadále aktivní po dobu dalších 20. sekund. Během této doby musí dojít k přijetí 2 signálů modulem. Jako první přijme modul během programování signál pro vytažení rolet a bezprostředně poté signál pro jejich spuštění. Mezi vysláním obou signálů nesmí uplynout delší doba, než 5 sekund. Červená LED kontrolka PROG poté 1x problikne ve chvíli, kdy modul přijme a uloží signál. Zaplněnou paměť bude modul signalizovat probliknutí LED kontrolky (3x). Systém modulu neumožňuje opětovné programování již naprogramovaného kanálu. Po uplynutí 20. sekund se programovací režim automaticky ukončí. Ukončit jej však můžete kdykoliv sami po stisku tlačítka PROG. Po ukončení programovacího procesu LED zhasne. Po úspěšném naprogramování systému můžete přejít k samotné montáži komponentů na příslušné místo. Stiskněte a přidržte tlačítko PROG v zadní části modulu po dobu 2. sekund, dokud se nerozsvítí příslušná LED kontrolka. Programovací režim je od té chvíle aktivován na dobu dalších 20. sekund. Během této doby musíte provést naprogramování (spárování) požadovaného modulu. Po přijetí bezdrátového signálu vysílače modulem, LED kontrolka krátce problikne. V případě, že je interní paměť modulu již zaplněná, problikne LED kontrolka celkem 3x. Tímto jednoduchým procesem došlo k úspěšnému naprogramování modulu a vysílače (například nástěnný vypínač). Po uplynutí 20. sekund dojde k automatickému ukončení programovacího režimu. V případě, že sami chcete programovací proces předčasně ukončit, stiskněte kdykoliv tlačítko PROG. Po ukončení režimu programování LED indikátor PROG zhasne. Poznámka: Stejný modul nelze opakovaně programovat. Při pokusu o opakované programování modulu bude LED kontrolka PROG blikat za velmi vysoké frekvence. Poté co došlo k úspěšnému naprogramování (spárování) obou částí systému, můžete přejít k samotné montáži bezdrátového modulu a vypínače.

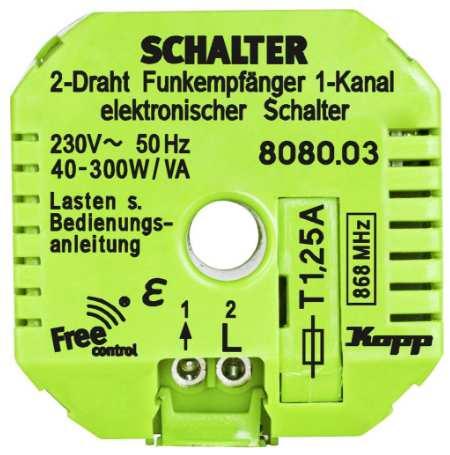

5 Modul spínače / časového automatu (1 kanál) Funkci modulu coby spínače nebo časového automatu zajistíte přesunutím posuvných přepínačů (DIP) do příslušné polohy. Modul poté připojte ke zdroji napájení. Spusťte programovací proces a spárujte modul s vhodným ovladačem (vysílačem). Nastavení potřebné polohy přepínače a korespondující funkci naleznete v následujícím přehledu. Poloha DIP Funkce Doba SW1 SW2 SW3 SW4 Vypínač Časovač (s) Modul s funkcí stmívání (pro elektronické a běžné transformátory) Tento modul je možné naprogramovat pro funkci vypínače Stiskem zapni / Stiskem vypni, kdy prvním stiskem dochází k zapnutí (On) zátěže a druhým stiskem k vypnutí (Off). Dalším programováním však modul můžete použít k rozsvícení svítidla a ovládání jeho úrovně osvětlení. Po zhasnutí světelného zdroje a jeho opětovnému rozsvícení, dojde díky paměťové funkci systému k aplikaci naposledy použité úrovně osvětlení. Modul vypínače, 2-vodičové zapojení (1 kanál) Elektronický spínač Modul vypínače a střídavého přepínače, 3-vodičové zapojení (1 kanál) Režim Stiskem zapni / Stiskem vypni : Jedním stiskem (ve stejné části vypínače) dojde k zapnutí připojeného spotřebiče a opětovným stiskem dojde k jeho vypnutí. Tento modul však můžete použít i v režimu 1/2 tj. On / Off (stisk vypínače na opačných částech) i v režimu Stiskem zapni, stiskem vypni. Modul pro ovládání rolet nebo sériový přepínač (2 kanály) Při použití modulu coby sériového přepínače slouží krátký stisk spárovaného ovladače (kanál 1 a / nebo kanál 2) pro zapnutí připojené zátěže. Pakliže je modul použitý coby ovladač žaluzií / rolet, dojde po krátkém stisku k vytažení rolet. Po stisku naprogramovaného tlačítka pak dojde k jejich spuštění. Modul je vybaven integrovanou ochranou proti přetížení výstupních kontaktů a brání tak poškození interních komponentů systému, pakliže nedojde k dosažení požadované pozice do 150. sekund. Systém můžete naprogramovat i pro natáčení lamel žaluzií. Technické údaje Bezdrátový modul s funkcí stmívání (pro elektronické transformátory) (typové číslo Kopp) s funkcí stmívání (pro elektronické transformátory) (typové číslo Kopp) Provozní napětí 230 V AC ± 10 %, 50 Hz Bezdrátový dosah až 150 m (ve volném prostranství) Anténa integrovaná uvnitř modulu Počet paměťových slotů 16, adresy zůstávají uloženy i při odpojení od zdroje napájení Reakční prodleva < 100 ms Přepínač / Časovač ne Paměťové funkce ano Spínací kontakt elektronický, MOSFET ( ), Triak ( ) (Typová čísla Kopp) Pojistka integrovaná do modulu T 1,25 A ( ) Spínací napětí 230 V AC Jištění modulu jistič, charakteristika B, max. 16 A Max. spínaná zátěž ( ) ( ) (Typová čísla Kopp) Odporová zátěž W/VA W/VA Žárovky W/VA W/VA Zářivky (sériově i paralelně komp.) a úsporné zářivky - - Nízko a vysokonapěťové halogenové zdroje W/VA W/VA LED* W/VA W/VA Výkon v režimu standby < 0,3 W < 0,2 W Programování integrovaná funkce (PROG) s LED indikací Programovací proces aktivní po dobu 20. sekund Bezdrátový přenos optická indikace (LED) Připojovací terminály 2 2 Svorky (označení) L (2) fázový vodič, 1 připojení spotřebiče Průřez vodiče min. 1,5 mm 2 Rozměry 47 x 48 x 25 mm (D x Š x V) Hmotnost 57 g Podmínky provozu teplota provozu -20 až +60 C teplota pro uskladnění -30 až +80 C relativní vlhkost až 80 % Ochrana IP 20 Provozní poloha libovolná / montáž na omítku, pod omítku, do rozvaděče * Dbejte doporučení výrobce LED.

6 Modul přepínače (1 kanál) (typové číslo Kopp) Modul ovladače rolet / žaluzií a sériový přepínač (2 kanály) (typové číslo Kopp) Provozní napětí 230 V AC ± 10 %, 50 Hz Bezdrátový dosah 150 m (ve volném prostranství) Anténa integrovaná v modulu Počet paměťových slotů 16, adresy zůstávají uloženy i při odpojení od zdroje Počet kanálů 1 ( ) 2 kanály ( ) (typová čísla Kopp) Reakční prodleva < 100 ms Paměťové funkce ne Přepínač pouze u modelu Pozice I: ovladač žaluzií / rolet, Pozice II: sériový přepínač Spínací kontakt 1 x přepínací kontakt (bezpotenciálový) model Sériový přepínač: 2 x spínací kontakt (potenciálové relé), jednotlivě ovládané kontakty relé Ovladač rolet: 2 x spínací kontakt (potenciálové relé) přepínání mezi oběma kontakty relé Integrovaná pojistka ne Spínací napětí V AC / DC 230 V AC (model ) Jištění modulu jistič, charakteristika B, max. 16 A Max. proud zátěže 16 A 2 x 8 A (model ) Max. spínaná zátěž Odporová zátěž 3600 W 2 x 1800 W (model ) Žárovky 3600 W 2 x 1800 W (model ) Zářivky (kompenzované) 1500 W 1500 W Kompaktní zářivka 130 W 130 W Nízko a vysokonapěťové halogenové zdroje 1000 W 1000 W Úsporné žárovky 100 W 100 W Spotřeba v režimu standby < 0,4 W < 0,5 W Programování integrovaná funkce (PROG) s LED indikací Sériový přepínač: Červená LED = 1 kanál, Zelená LED = 2 kanál Ovladač žaluzií: Červená LED Programovací proces aktivní po dobu 20. sekund Bezdrátový přenos optická indikace (LED) Připojovací terminály 5 4 Označení svorek Model Kopp : Fázový vodič L (2), spínaná fáze L (4) 2 x svorka pro připojení zátěže 1 x NC kontakt (3), 1 x NO kontakt (5) Model Kopp : Fázový vodič L (3), střední vodič N (2) Sériový přepínač: 2 x svorka pro připojení zátěže (šipka 1 a 4) Ovladač rolet: 2 x svorka pro připojení zátěže (šipka 1 a 4) Průřez vodiče min. 1,5 mm 2 Rozměry 47 x 48 x 25 mm (D x Š x V) Hmotnost 57 g Podmínky provozu teplota provozu -20 až +60 C teplota pro uskladnění -30 až +80 C relativní vlhkost až 80 % Ochrana IP 20 Stupeň znečištění 2 2 Provozní poloha pod omítku, na DIN lištu Modul spínače / časového automatu (1 kanál) Provozní napětí 230 V AC ± 10 %, 50 Hz Bezdrátový dosah 150 m (ve volném prostranství) Anténa integrovaná v modulu Počet paměťových slotů 16, adresy zůstávají uloženy i při odpojení od zdroje Počet kanálů 1 Reakční prodleva < 100 ms Paměťové funkce ne Přepínač ne Časový automat nastavitelný čas prostřednictvím DIP přepínačů (viz tabulka) Spínací kontakt 1 x spínací (bezpotenciálový kontakt relé) Integrovaná pojistka ne Spínací napětí V AC/DC Jištění modulu jistič, charakteristika B, max. 16 A Max. proud zátěže 16 A Max. spínaná zátěž Odporová zátěž 3600 W Žárovky 3600 W Zářivky (kompenzované) 1500 W Kompaktní zářivka 130 W Nízko a vysokonapěťové halogenové zdroje 1000 W Úsporné žárovky 100 W LED 150 W Spotřeba v režimu standby < 0,4 W Programování integrovaná funkce (PROG) s LED indikací Bezdrátový přenos optická indikace (LED) Počet terminálů 5 Označení svorek Fázový vodič L (2), 2 x kontakt pro připojení zátěže Spínaná fáze (4) 1 x NC kontakt (3), 1 x NO kontakt (5) Průřez vodiče min. 1,5 mm 2 Rozměry 47 x 48 x 25 mm (D x Š x V) Hmotnost 57 g Podmínky provozu teplota provozu -20 až +60 C teplota pro uskladnění -30 až +80 C relativní vlhkost až 80 % Ochrana IP 20 Stupeň znečištění 2 Provozní poloha libovolná Řešení problémů Problém Příčina Řešení Modul je připojený ke zdroji, LED Příslušný okruh není napájen Ověřte používaný elektrický okruh. však přitom neproblikne. z elektrické sítě. Modul nepřijímá příkazy ovladače (nástěnný vypínač). Modul se nachází mimo bezdrátový dosah ovladače. Umístěte oba komponenty systému Modul nezapne připojenou zátěž Modul není napájen. Komponenty systému jsou mimo vzájemný dosah. do vzájemného bezdrátového dosahu. Využijte proto LED indikaci. Připojená zátěž se zapíná a potom znovu vypíná. Zátěž není určena pro připojení k modulu s funkcí stmívání. Použijte jinou zátěž popřípadě zvolte vhodný modul.

7 Manipulace s bateriemi a akumulátory Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. REI/12/2016
