DŘEVĚNÉ POVALOVÉ CHODNÍKY V LESE NA PARCELE parc.č VE SVATOBOŘICÍCH - MISTŘÍNĚ

Rozměr: px

Začít zobrazení ze stránky:

Download "DŘEVĚNÉ POVALOVÉ CHODNÍKY V LESE NA PARCELE parc.č. 2465 VE SVATOBOŘICÍCH - MISTŘÍNĚ"

Eduard Ovčačík
před 8 lety
Počet zobrazení:

1 Ing.Vladimír Divácký, Svatobořice Mistřín, Na Zelničkách 1254 tel.: , Akce: DŘEVĚNÉ POVALOVÉ CHODNÍKY V LESE NA PARCELE parc.č VE SVATOBOŘICÍCH - MISTŘÍNĚ Obsah: A. PRŮVODNÍ ZPRÁVA B. SOUHRNNÁ TECHNICKÁ ZPRÁVA Investor: Obec Svatobořice-Mistřín, Hlavní 1000, Svatobořice-Mistřín Projektant: Ing.Vladimír Divácký, Na Zelničkách 1254, Svatobořice Mistřín Datum: 06/2013 Číslo zakázky: 179/2013 1

2465 VE SVATOBOŘICÍCH - MISTŘÍNĚ Obsah: A. PRŮVODNÍ ZPRÁVA B.

2 A. PRŮVODNÍ ZPRÁVA a) Identifikační údaje, charakteristika stavby, účel stavby Název stavby: Dřevěné povalové chodníky v lese na parcele parc.č ve Svatobořicích - Mistříně Místo stavby: Svatobořice-Mistřín, parc. č.: 2465 (k.ú. Svatobořice) Stavební úřad: Kyjov Investor: Obec Svatobořice-Mistřín, Hlavní 1000, Svatobořice-Mistřín Projektant: Ing. Vladimír Divácký, autorizovaný inženýr pro pozemní stavby registrační číslo ČKAIT (IP 00) Na Zelničkách 1254, Svatobořice Mistřín Tel.: , vladimirdivacky@centrum.cz Charakteristika a účel stavby Záměrem investora je vybudování naučné stezky a odpočinkové zóny v blízkosti stávající cyklostezky Mutěnka. V projektu je řešen chodník se třemi většími plochami, který bude sloužit k pohybu návštěvníků. Do prostoru lesa (mladý dubový porost) se bude vstupovat (a vystupovat) ze vstupů, které se nachází vedle cyklostezky a vedle místní lesní cesty. V centru je navržena velká dřevěná plocha (molo) o rozměrech 9x9m. V jednom směru je řešen výstup na lesní cestu. Kolem chodníku a na ploše (molu) bude osazen mobiliář lavičky, stoly, odpadkový koš, popisky rostlin a dřevin, krmící zařízení pro zvěř ( krmelec ), hmyzí hotel, dřevěné makety zvířat, apod.. Podklady pro vypracování projektové dokumentace katastrální mapa projektová dokumentace Studie cyklostezky Mutěnka, zodpovědný projektant Ing. Přemysl Krejčiřík, Ph.D požadavky a připomínky investora b) Údaje o dosavadním využití a zastavěnosti území a o stavebním pozemku Jedná se po pozemek s lesním porostem. Druh pozemku dle katastru nemovitostí lesní pozemek. Využití pozemku se navrženými dřevěnými chodníky nemění. Chodníky jsou navrženy a budou provedeny tak, aby nedošlo k poškození stávajícího porostu. Konstrukce mola není pevně spojena s podkladem. Nosné trámy (povaly) jsou volně položeny na ručně srovnaný terén. c) Údaje o provedených průzkumech, napojení na technickou a doprav. infrastrukturu Projektantem byla provedena prohlídka staveniště. Napojení na technickou infrastukturu není řešeno. Napojení na dopravní infrastrukturu není řešeno. Je zajištěn pouze přístup pro pěší (chodce) na místech navazujících na stávají cyklostezku a místní komunikace. d) Plnění požadavků dotčených orgánů Charakter stavebního řešení na řešeném území nevyžaduje vyjádření dotčených orgánů. e) Dodržení obecných požadavků na výstavbu Projektová dokumentace je zpracována dle platných technických norem a v souladu s platnými předpisy, zejména podle: 2

Vladimír Divácký, autorizovaný inženýr pro pozemní stavby registrační číslo ČKAIT 100 45 16 (IP 00) Na Zelničkách 1254, 696 04 Svatobořice Mistřín Tel.: 776 599 195, e-mail: vladimirdivacky@centrum.

3 zákona č.183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon) vyhlášky č.268/2009 Sb., o technických požadavcích na stavby f) Údaje o splnění podmínek regulačního plánu Navržené stavební řešení je v souladu s platným územním plánem obce Svatobořice-Mistřín. Využití pozemku se nemění. g) Věcné a časové vazby stavby na související a podmiňující stavby Související ani podmiňující stavby nejsou známy. h) Předpokládaná lhůta výstavby Ukončení stavby 12/2015 i) Orientační statistické údaje stavby Celková zastavěná plocha 81m2 3

územním plánem obce Svatobořice-Mistřín. Využití pozemku se nemění.

4 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA 1. Urbanistické, architektonické a stavebně technické řešení a) Zhodnocení staveniště Řešené území má rovinný charakteru. Jedná se o lesní porost. b) Urbanistické a architektonické řešení Jsou navrženy přírodní chodníky, vyznačené jen vyhrabáním materiálu a tím naznačený směr chodníku. I veškerý mobiliář bude řešen pouze z přírodních materiálů. Vše je navrženo a bude realizováno tak, aby došlo k minimálnímu zásahu do stávajícího lesního porostu c) Technické řešení Před zahájením vlastní montáže chodníku bude provedeno srovnání terénních nerovností v nezbytně nutném rozsahu (ručně). Řešené chodníku budou v maximální možné míře kopírovat stávající profil terénu. Lze tedy předpokládat pouze menší srovnání terénu (v tloušťkách max.100mm). Žádný materiál nebude z lesa odvážen. Na srovnaný podklad bude provedena vlastní montáž dřevěného mola. Nejprve budou uloženy roznášecí dřevěné hranoly (povaly) 100x100mm, které budou ukládány s vystřídanými spoji. Vzájemné spoje (konce povalů) budou spojeny příložkami 40x100x700mm. Na uložené povaly bude ukotvena pochozí vrstva z fošen tloušťky 40mm. Fošny budou mít proměnnou šířku mm, budou osazovány s mezerami 3-5mm a k povalům budou kotveny pevnostními vruty 80/8mm. Veškerý materiál (povaly a fošny) bude dubový. Povaly a pochozí fošny nebudou hoblovány, a nebudou impregnovány. Fošny nebudou mít sražené hrany. d) Napojení stavby na dopravní a technickou infrastrukturu Je zajištěn pouze přístup pro pěší (chodce) a to v místech navazujícíh na stávající komunikace (cyklostezka, polní a lesní cesty). Napojení na technickou infrastrukturu není řešeno. e) Řešení technické a dopravní infrastruktury vč.dopravy v klidu Viz.Bod d) f) Vliv stavby na životní prostředí Navrhovaná investice nebude mít žádné negativní dopady na životní prostředí. Užíváním objektu nebudou vznikat žádné druhy odpadů. Materiály a suroviny, které budou použity pro realizaci stavby jsou z hlediska vlivu na životní prostředí zcela nezávadné. Odpovídají normám a hygienickým předpisům. Odpady, které vzniknou při realizaci stavby budou likvidovány v souladu se zákonem o odpadech č. 185/2001 Sb. a vyhláškou č.381/2001sb. Za dodržení uvedených předpisů odpovídá stavebník. g) Řešení bezbariérového užívání navazujících veřejně přístupných ploch a komunikací Stavba je řešena jako bezbariérová. Přístup je řešen tak, že umožňuje vstup OSSP. h) Vyhodnocení provedených průzkumů a měření 4

Vše je navrženo a bude realizováno tak, aby došlo k minimálnímu zásahu do stávajícího lesního porostu c) Technické řešení Před zahájením vlastní montáže chodníku bude provedeno srovnání terénních

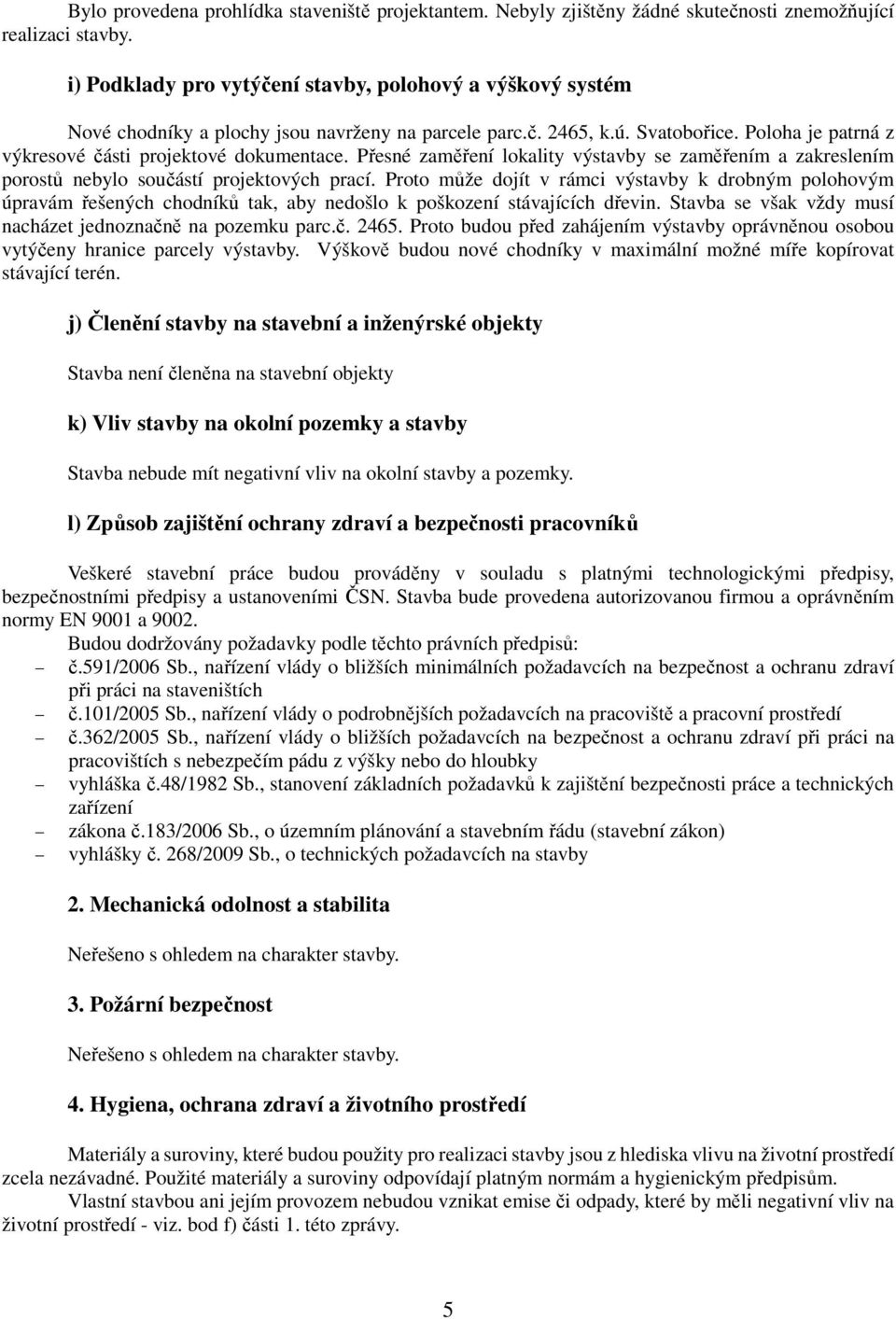

5 Bylo provedena prohlídka staveniště projektantem. Nebyly zjištěny žádné skutečnosti znemožňující realizaci stavby. i) Podklady pro vytýčení stavby, polohový a výškový systém Nové chodníky a plochy jsou navrženy na parcele parc.č. 2465, k.ú. Svatobořice. Poloha je patrná z výkresové části projektové dokumentace. Přesné zaměření lokality výstavby se zaměřením a zakreslením porostů nebylo součástí projektových prací. Proto může dojít v rámci výstavby k drobným polohovým úpravám řešených chodníků tak, aby nedošlo k poškození stávajících dřevin. Stavba se však vždy musí nacházet jednoznačně na pozemku parc.č Proto budou před zahájením výstavby oprávněnou osobou vytýčeny hranice parcely výstavby. Výškově budou nové chodníky v maximální možné míře kopírovat stávající terén. j) Členění stavby na stavební a inženýrské objekty Stavba není členěna na stavební objekty k) Vliv stavby na okolní pozemky a stavby Stavba nebude mít negativní vliv na okolní stavby a pozemky. l) Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Veškeré stavební práce budou prováděny v souladu s platnými technologickými předpisy, bezpečnostními předpisy a ustanoveními ČSN. Stavba bude provedena autorizovanou firmou a oprávněním normy EN 9001 a Budou dodržovány požadavky podle těchto právních předpisů: č.591/2006 Sb., nařízení vlády o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích č.101/2005 Sb., nařízení vlády o podrobnějších požadavcích na pracoviště a pracovní prostředí č.362/2005 Sb., nařízení vlády o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky vyhláška č.48/1982 Sb., stanovení základních požadavků k zajištění bezpečnosti práce a technických zařízení zákona č.183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon) vyhlášky č. 268/2009 Sb., o technických požadavcích na stavby 2. Mechanická odolnost a stabilita 3. Požární bezpečnost 4. Hygiena, ochrana zdraví a životního prostředí Materiály a suroviny, které budou použity pro realizaci stavby jsou z hlediska vlivu na životní prostředí zcela nezávadné. Použité materiály a suroviny odpovídají platným normám a hygienickým předpisům. Vlastní stavbou ani jejím provozem nebudou vznikat emise či odpady, které by měli negativní vliv na životní prostředí - viz. bod f) části 1. této zprávy. 5

Přesné zaměření lokality výstavby se zaměřením a zakreslením porostů nebylo součástí projektových prací.

6 5. Bezpečnost při užívání Používané materiály, výrobky a technologie musí splňovat požadavky bezpečnosti a spolehlivosti, požaduje se posouzení shody a vydání prohlášení o shodě dle zákona č.22/97 Zákon o technických požadavcích na výrobky a o změně a doplnění některých zákonů, ve znění zákona č.71/2000 Sb. Majitelem stavby (Obec Svatobořice-Mistřín) bude vypracován provozní řád stanovující podmínky využívání řešené stavby. 6. Ochrana proti hluku 7. Úspora tepla a energie 8. Řešení přístupu a užívání stavby OSSP Vstupy z okolních zpevněných ploch jsou řešeny bezbariérově. 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Škodlivé vlivy vnějšího prostředí nejsou známy. Stavba se nenachází v žádném ochranném ani bezpečnostním pásmu. 10. Ochrana obyvatelstva 11. Inženýrské stavby (objekty) a) Odvodnění území včetně zneškodňování odpadních vod Neřešeno. b) Zásobování vodou Neřešeno. c) Zásobování energiemi Neřešeno. d) Řešení dopravy - viz. bod 1 této Souhrnné technické zprávy e) Povrchové úpravy okolí stavby, včetně vegetačních úprav Stavba musí být provede tak, aby nedošlo k poškození stávajících dřevin. Povrchové úpravy okolí stavby jsou stávající a nebou stavbou dotčeny. 6

Majitelem stavby (Obec Svatobořice-Mistřín) bude vypracován provozní řád stanovující podmínky využívání řešené stavby. 6. Ochrana proti hluku 7. Úspora tepla a energie 8.

7 f) Elektronické komunikace Neřešeno 12. Výrobní a nevýrobní technologická zařízení staveb - na stavbě se nevyskytují 7
