Wycieczka SEP w RC Maja 2006 r. - Jeseníky

Transkript

1 Wycieczka SEP w RC Maja 2006 r. - Jeseníky Elektrownia przepływowa Lesní Mlýn, Malá Morávka, rzeka Moravice. Turbina Francisa z generatorem asynchronicznym o mocy 75 kw.

2 Druga turbina Francisa z generatorem asynchronicznym o mocy 40 kw.

3 Turbina Francisa, 1930r., przepływ 0,83m3/sek., 290 obr./min

4

5 Generator asynchroniczny, Elektrim, 75kW, 1964, 735 obr./min, 400/230V

6 Turbina Francisa, 1930r., przepływ 0,42m3/sek., 450 obr./min

7

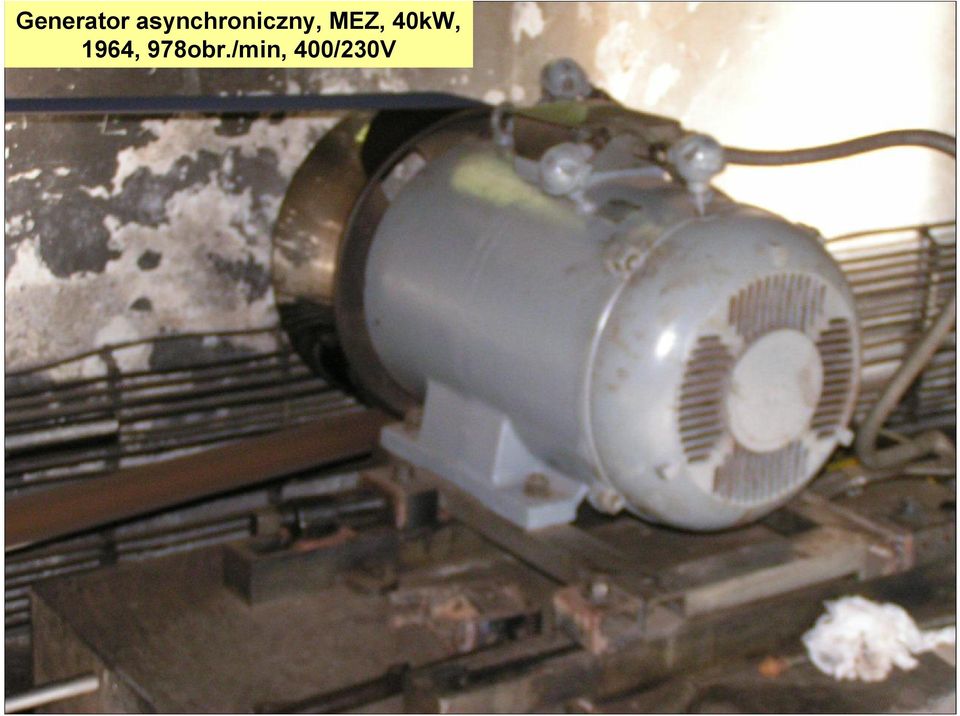

8 Generator asynchroniczny, MEZ, 40kW, 1964, 978obr./min, 400/230V

9 Pierwotny i stale na ruchu pomiar ciśnienia

10

11

12

13 Stacja poboru wody do turbin z oczyszczaniem, śluzami, i separatorem zanieczyszczeń mechanicznych. Różnica wysokości przed turbinami 9,8m(1) i 9,95m(2).

14 Mechaniczny separator zanieczyszczeń

15 Generator Budowamaszynowni asynchroniczny, i transformatora Elektrim, 75kW, 0,4kV 1964, / 22kV, obr./min, kva, rok 400/230V 1930 Elektrownia dostarcza rocznie średnio kwh

16 Część mieszkalna i administracyjna

17 Pierwotna maszynownia elektrowni z 1912 roku, wzmianka jest tylko o istnieniu wodnej elektrowni przed teraźniejszą.

18 Kanał wodnydoprowadzający wodę do elektrowni, przepływ nominalny 1,2 m3/sek.

19 Elektrownia ČEZ, a.s., wodna, szczytowopompowa, Dlouhé Stáně Droga dojazdowa, budynek administracyjny, centrum informacyjne

20 Centrum informacyjne, shemat elektrowni

21 Centrum informacyjne, shemat podziemnej części

22 Widok na tamę dolnego zbiornika i wyjście sieci 400kV.

23 Sieć 400kV

24 Tunel wejście do technologicznych obiektów elektrowni.

25

26 Tunel wejście do technologicznych obiektów elektrowni.

27 Maszynownia, najwyższy poziom obiektów podziemnych, turbiny są o 25m niżej.

28 Uczestnicy wycieczki w maszynowni Dlouhé Stráně poziom generatorów

29

30 Widok z tamy dolnego zbiornika na wyjście sieci 400kV.

31 Dolny zbiornik

32 Dolny zbiornik

33

34 Widok z tamy górnego zbiornika na Praděd

35 Widok z tamy górnego zbiornika na Praděd

36 Uczestnicy wycieczki pod górnym zbiornikiem

37 Górny zbiornik, podczas pracy elektrowni poziom wodyobniża się o 4m w ciągu jednej godziny

38 Widok z tamy górnego zbiornika na elektrownię wiatrową

39 Widok z Červenohorského sedla na krajobraz tamy górnego zbiornika elektrowni Dlouhé Stráně.

40 Přečerpávací vodní elektrárna Dlouhé Stráně Odborníci inženýrsko investorského útvaru ČEZ, a.s., kteří zajišťovali výstavbu PVE DS, se stali po ukončení výstavby jádrem nově vzniklé společnosti ENERGOTIS, s.r.o. Společnost ENERGOTIS zajišťovala potřebné inženýrské činnosti, spojené s uváděním díla do provozu a dohled nad odstraňováním drobných vad a nedodělků. Naše společnost i nadále zajišťuje pro provozovatele specializovanou odbornou technickou pomoc. Přečerpávací vodní elektrárna Dlouhé Stráně se nachází na říčce Divoká Desná v pohoří Jeseníky, u obce Loučná nad Desnou v okrese Šumperk. Jejím posláním je plnit pro elektroenergetickou soustavu naší republiky svým výkonem 650 MW statické a dynamické služby. Statickou službou se rozumí efektivní přeměna přebytku energie v soustavě na energii špičkovou. Tento proces se uskutečňuje čerpáním vody z dolní nádrže do horní v době jejího přebytku a opačně -výrobou elektrické energie turbinovým provozem. Mezi dynamické služby patří zejména podíl PVE na regulaci výkonu a frekvence v soustavě a funkce pohotové rezervy v systému. Voda z horní nádrže umístěné ve výši 1350 m nad úrovní moře je vedená dvěma tlakovými přivaděči o průměru 3,6 m a délce 1,5 km k turbínám. Obě reverzní soustrojí, každé o výkonu 325 MW, jsou umístěna v podzemní kaverně turbín o délce 87 m, šířce 25,5 m a výšce 50 m. Blokové transformátory jsou umístěny v podzemní komoře o délce 117 m, šířce 16 m a výšce 21,5 m. V podzemí se dále nacházejí komunikační, technologické a věteací tunely a štoly o celkové délce 8,5 km. Podzemní elektrárna je spojena s dolní nádrží dvěma odpadními tunely o vnitřním průměru 5,2 m. Výkon je z podzemí veden kabelovými vodiči o napětí 400 kv na zapouzdřené vývodové pole a odtud venkovním vedením délky 52 km do rozvodny v Krasíkově

41 Hlavní technické údaje díla výkon elektrárny 650MW druhy provozu turbínový, čerpadlový, kompenzační počet soustrojí 2ks typ turbín FR 100 Prům oběžného kola 4 540mm turbínový spád 534,3m typ generátorů HV /14-VA horní nádrž provozní objem m3, kóta koruny hráze 1 350m n. m. dolní nádrž celkový objem m3, kóta koruny hráze 824,7m n. m. předpokládaná roční výroba energie 997,8GWh přechodový čas z klidu do max. turbinového provozu 100s
