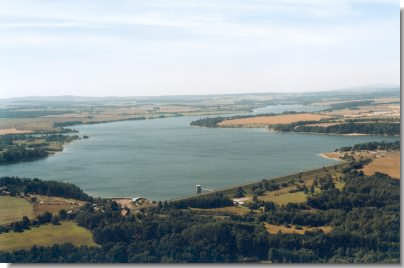

3. Vodní dílo JESENICE

Transkript

1 3. Vodní dílo JESENICE POLOHA Tok Odrava říční km 4,17 hydrologické pořadí Obec Cheb Okres Cheb Kraj Karlovarský Vodní dílo (VD) Jesenice je nedílnou součástí vodohospodářské soustavy Skalka - Jesenice - Nechranice. ÚČEL A KAPACITA Hlavním účelem VD Jesenice je v součinnosti s VD Skalka kompenzační nalepšování průtoků v Ohři po profil Kadaň pro průmyslové podniky, tepelné elektrárny a zajištění minimálních průtoků v profilech Karlovy Vary a Kadaň, zajištění minimálního průtoku v toku pod nádrží, zajištění vodárenského odběru pro úpravnu vody Nebanice, snížení velkých vod na Ohři a částečná 1 Operační plán Zvláštní povodeň

2 ochrana území pod hrází před povodněmi. Dalšími účely jsou likvidace následků čistotářských havárií, proplachy toku, výroba elektrické energie v malé vodní elektrárně a zajištění podmínek pro rybné hospodářství - klecový odchov pstruhů. Přímý vodárenský odběr vody /O/ pro úpravnu vody (ÚV) Nebanice 50 l.s -1 Minimální průtok pod hrází /MQ/* 400 l.s -1 Neškodný průtok pod vodním dílem /Oneš/ 12 m 3.s -1 * v profilu limnigrafu Jesenice - odtok HYDROLOGICKÉ ÚDAJE Plocha povodí /A/ 406,5 km 2 Průměrná dlouhodobá roční hodnota srážek /P a/ 693 mm Průměrná dlouhodobá roční hodnota průtoku /Q a/ 3530 l.s -1 Průměrný 355-denní průtok** /Q 355d/ 450 l.s -1 Stoletý (maximální) průtok /Q 100/ 138 m 3.s -1 ** průtok, který je dosažen nebo překročen 355 dní v roce TECHNICKÉ PARAMETRY Vzdouvací objekt - hráz přímá, sypaná zemní se šikmou jílovou těsnící vrstvou na návodní straně kóta koruny hráze 443,07 m n.m. délka koruny hráze 753,1 m šířka koruny hráze 11,0 m max. výška hráze nad terénem 20,47 m Výpustná zařízení spodní výpusti průměr spodních výpustí 2 x DN 1400 kapacita spodních výpustí při hladině zásobního prostoru 2 x 16,0 m 3.s -1 průměr vodárenského potrubí (k odběru pro ÚV Nebanice) 1 x DN 400 bezpečnostní přeliv boční, vějířový celková délka přelivné hrany 90,7 m kóta koruny přelivu celková kapacita přelivu při max. hladině v nádrži 167 m 3.s -1 2 Operační plán Zvláštní povodeň

3 malá vodní elektrárna /MVE I., II./ MVE I. - mikrozdroj se zdrojem vody z pravé spodní výpusti MVE II. - 4 soustrojí shodného typu jako u MVE I., vše společně osazeno v objektu nad vývarem základových výpustí čerpadla Sigma 5 x DE S generátor 3 x F 280 M08 2 x AF 315 S-8 max. spád 14,5 m hltnost 0,65 m 3.s -1 max. hltnost (MVE I. a MVE II.) 3,25 m 3.s -1 max. výkon (MVE I. a MVE II.) 300 kw 3 Operační plán Zvláštní povodeň

4 Nádrž kóta dna nádrže 422,60 m n.m. hladina stálého nadržení 427,30 m n.m. hladina zásobního prostoru - letní 439,20 m n.m. hladina zásobního prostoru - zimní 437,60 m n.m. hladina ovladatelného ochranného prostoru hladina ovladatelného prostoru hladina neovladatelného ochranného prostoru 440,70 m n.m. maximální hladina 440,70 m n.m. prostor stálého nadržení 2,145 mil.m 3 zásobní prostor - letní 47,119 mil.m 3 zásobní prostor - zimní 37,455 mil.m 3 ovladatelný ochranný prostor - letní 3,486 mil.m 3 ovladatelný ochranný prostor - zimní 13,150 mil.m 3 ovladatelný prostor 52,750 mil.m 3 neovladatelný ochranný prostor 7,400 mil.m 3 celkový prostor 60,150 mil.m 3 celková zatopená plocha 760,00 ha PROTIPOVODŇOVÁ OCHRANA VD Jesenice sníží svým retenčním účinkem při plném zásobním prostoru kulminační průtok leté povodňové vlny z ročních maxim resp. z letních (srážkových) maxim z hodnoty 138 m 3 s -1 na hodnotu 85,6 m 3 s -1 v Odravě. Kulminační průtok leté povodňové vlny z ročních zimních (sněhových) maxim sníží z hodnoty 120 m 3 s -1 na hodnotu 73,9 m 3 s -1. Hladina v nádrži dosáhne kóty 440,26 resp. 440,20 m n.m. KVALITA VODY V NÁDRŽI Rok 2002 Ukazatel Výsledky rozborů Nař.vl.č.82/99 Sb. (mg/l) vodárenské toky (mg/l) ostatní toky (mg/l) BSK5 2,2* 4 8 CHSK-Mn 5,1* 7 20 N-NH4 0,02-0,09 0,3 2,5 N-NO3 0,2-2,8 3,4 11 P-celkový 0,02-0,04 0,15 0,4 Údaje za rok 2000, Stav trofie v nádrži je uveden na stránce Ministerstva zemědělství. ÚDAJE O VÝSTAVBĚ Výstavba Projektant Dodavatel stavby Uvedení do provozu 1960 Hydroprojekt Praha Vodní stavby, Sezimovo Ústí ZAJÍMAVOSTI (Cestování, turistika, cykloturistika a rekreace) * pouze jediný rozbor Vodní nádrž je hojně využívána pro rekreaci (koupání, windsurfing, sportovní rybolov). Na březích vodní nádrže se nalézá řada kempů a ubytovacích kapacit včetně rekreačního zařízení Povodí Ohře. Na VD Jesenice je zakázán provoz motorových plavidel. Na této nádrži se však každoročně koná několik tradičních jachtařských závodů - např. Švestková regata, pořadatel Jachetní klub 4 Operační plán Zvláštní povodeň

5 Cheb. Copyright 2003 Povodí Ohře, státní podnik, všechna práva vyhrazena Optimalizováno pro MS Internet Explorer 4.0 a rozlišení 1024x768 5 Operační plán Zvláštní povodeň
