We optimize your processes. > Pfiíslu enství náfiadí. - Odkládací pouzdra - Rychlospojky, hadice - Ploché pfievody - Teleskopická ramena

Transkript

1 We optimize your processes > Pfiíslu enství náfiadí - Odkládací pouzdra - Rychlospojky, hadice - Ploché pfievody - Teleskopická ramena

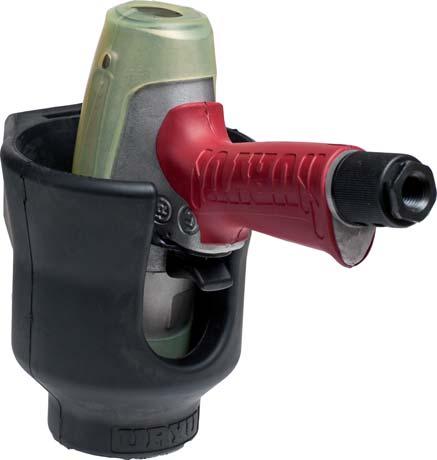

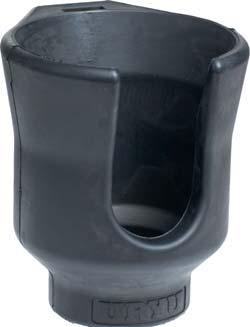

2 Odkládací pouzdra Pouzdra jsou navrïena pro správn zpûsob odkládání utahovacího náfiadí a zároveà je lze i mnohostrannû pouïít. Tfii rûzné velikosti pokr vají vût inu druhû utahovákû. Hluboká vybrání na pfiední stranû zabraàují náhodnému spu tûní náfiadí. S voliteln m drïákem BRKT umoïàují témûfi libovolnou instalaci BRKT DrÏák pouzdra (voliteln ) pro v echny velikosti pouzder vã. upevàovacího roubu Odkládací pouzdra lze pouïít pro vût inu vzduchového i elektrického náfiadí jak v pistolovém, tak v pfiímém provedení. Vyrobena z robustní nitril-butadien-kauãukové hmoty (NBR), odolná olejûm i prûmyslov m mazivûm a bez pfiímûsi silikonu. Kód v r. Max. vnitfiní Vnûj í Vybrání V ka Vhodná pro modely náfiadí ULT/UAT-90~130, UDBP-TA UDBP-TA40~60, ULT/UAT-70~ ULT/UAT-30~60 (Rozmûry v mm) Strana 2

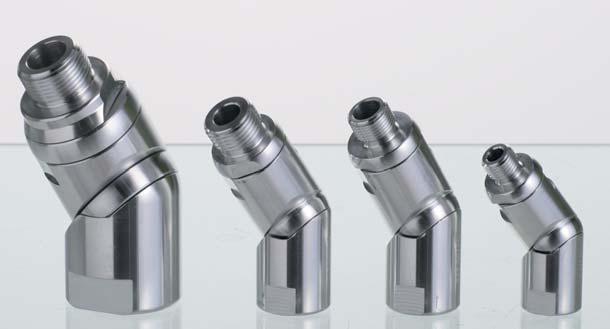

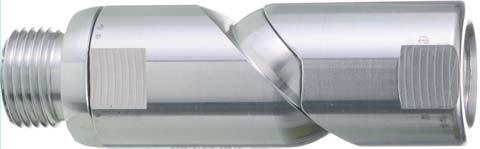

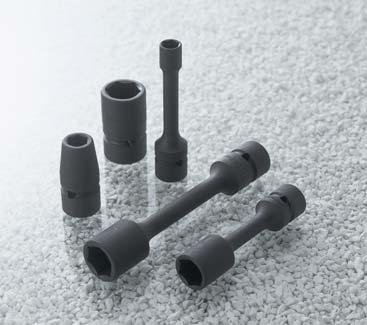

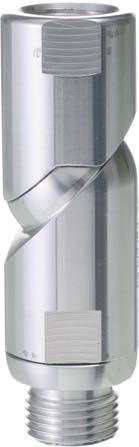

3 Pfiíslu enství Nástrãné klíãe, pfiechodové adaptéry, prodlouïení, antivibraãní provedení, upínací pouzdra Nástrãné klíãe, pfiechodky, prodlou - Ïení v mnoha velikostech. Zakáz ko - vá provedení pro nároãné aplikace. Magnetické krouïky Antivibraãní provedení nástrãn ch klí ãû, prodluïovacích nástavcû a ry - chlo upínacích pouzder. Minimální ztráta utahovací síly, sní Ïe ná hladina vibrací a men í opo tfiebení. Doporuãováno pro pulzní utaho - váky. Magnetické krouïky jsou ce - no vû dostupnou alterna tivou k mag netick m nástavcûm ne - bo zmagnetizovan m bitûm. Bi ty získávají magnetické vlastnosti uï pouh m nasunutím krouï ku. RÛzné velikosti, které se hodí k témûfi vût inû bûïnû dostupn ch bitû. Otoãné kloubové spojky Mnohostrannû pouïitelné otoãné kloubové spojky pfiispívají k ergonomii a sniïují zátûï montáïních pracovníkû. Nepoddajné vzduchové hadice jiï nejsou pfiekáïkou, montáïní práce v hûfie pfiístupn ch místech se v raznû ulehãují. Pfiímé vzduchové hadice jiï nezpûsobují neïádoucí tah a zûstávají tak v optimální pozici pro pracovníka. Vysoké prûtokové hodnoty zaji Èují dostateãné zásobování náfiadí DV16MFG34 3/4 DV11MFG12 1/2 DV11MFG38 3/8 Kód v r. Vnitfiní Vnûj í V ka AM ,0 17,5 10,3 AM ,0 17,5 10,3 AM ,0 17,5 10,3 (Rozmûry v mm) DV7MFG14 1/4 stlaãen ch vzduchem. Ideál - ní doplnûk pro kaïdé vzduchové náfiadí. Dostateãn prûfiez pro opti - mál ní prûtok (v mm): Kód v r. Závit DV7MFG14 7 1/4 DV11MFG /8 DV11MFG /2 DV16MFG /4 DV16MFG Strana 3

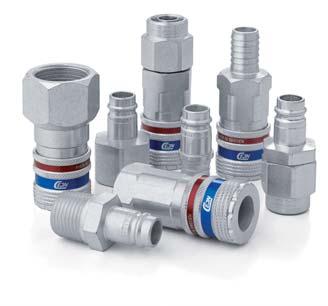

4 Rychlospojky, rychlospojky s bezpeãnostním odvzdu nûním ada 320 CEJN ORIGINALSTANDARD, EUROSTANDARD 7,6 (7,4) GLOBAL - Velmi vysoká prûtoková kapacita - Celistv tvar - Odoln a s dlouhou Ïivotností - Bezpeãn pfii odvzdu nûní (verze esafe) Technické údaje: Standardní provedení Bezpeãnostní provedení esafe Nominální prûtokov prûmûr 7,6 mm (5/16 ) 7,6 mm (5/16 ) PrÛtoková kapacita 1900 l/min (67,1 CFM) 2250 l/min (79,4 CFM) Max. provozní tlak 16 bar (230 PSI) 16 bar (230 PSI) Min. tlak roztrïení 140 bar (2030 PSI) 140 bar (2030 PSI) Spojovací síla 70,7 N 86,0 N Pracovní rozsah teplot 20 C do +100 C ( 4 F do +212 F) 20 C do +100 C ( 4 F do +212 F) Materiál rychlospojky ocel / mosaz, pozinkováno ocel / mosaz, pozinkováno Materiál vsuvky tvrzená ocel tvrzená ocel Kompatibilní s Parker Rectus 25/26, Parker Tema 1600/1625, Oetiker SC C, Prevost ECS07 / ECR07 / ESI07 / ISC07, Hansen Auto-Flo 24 Rychlospojka V stup Standardní esafe Pro hadici (SA) 6,3 mm (1/4 ) mm (5/16 ) mm mm (3/8 ) mm (1/2 ) Vsuvka V stup Pro hadici 5 mm (3/16 ) ,3 mm (1/4 ) mm (5/16 ) mm (3/8 ) mm (1/2 ) Vnûj í závit (AG) R 1/ R 3/ R 1/ NPT 1/ NPT 3/ NPT 1/ Vnitfiní závit (IG) G 1/ G 3/ G 1/ NPT 1/ NPT 3/ NPT 1/ Stream-Line (SL) 5 x 8 mm ,5 x 10 mm mm ,5 x 13,5 mm mm Vnûj í závit R 1/ R 1/ R 3/ R 1/ G 1/ G 3/ G 1/ NPT 1/ NPT 1/ NPT 3/ NPT 1/ Vnitfiní závit G 1/ G 1/ G 3/ G 1/ NPT 1/ NPT 1/ NPT 3/ NPT 1/ Soft-Line (SA) (SA) (SL) (SL) (IG) (IG) 10 mm (3/8 ) mm (1/2 ) ,5 x 10 mm mm G 1/ G 3/ Stream-Line 5 x 8 mm ,5 x 10 mm mm ,5 x 13,5 mm mm PrÛtoková kapacita je mûfiena pfii vstupním tlaku 6 bar (87 PSI) a poklesu tlaku 0,5 bar (7 PSI). Závitové spoje jsou uvedeny podle norem ISO. Strana 4

5 Rychlospojky, rychlospojky s bezpeãnostním odvzdu nûním ada 410 CEJN ORIGINALSTANDARD, EUROSTANDARD 10,4 GLOBAL - Velmi vysoká prûtoková kapacita - Celistv tvar - Odoln a s dlouhou Ïivotností - Bezpeãn pfii odvzdu nûní (verze esafe) Technické údaje: Standardní provedení Bezpeãnostní provedení esafe Nominální prûtokov prûmûr 10,4 mm (13/32 ) 10,4 mm (13/32 ) PrÛtoková kapacita 3900 l/min (137,7 CFM) 4000 l/min (141,2 CFM) Max. provozní tlak 16 bar (230 PSI) 16 bar (230 PSI) Min. tlak roztrïení 140 bar (2030 PSI) 140 bar (2030 PSI) Spojovací síla 105,2 N 140,0 N Pracovní rozsah teplot 20 C do +100 C ( 4 F do +212 F) 20 C do +100 C ( 4 F do +212 F) Materiál rychlospojky ocel / mosaz, pozinkováno ocel / mosaz, pozinkováno Materiál vsuvky tvrzená ocel, pozinkováno tvrzená ocel, pozinkováno Kompatibilní s Parker Rectus 27, Parker Tema 1700/1727, Parker PEF (52/13) Rychlospojka V stup Standardní esafe Pro hadici (SA) 8 mm (5/16 ) mm (3/8 ) mm (1/2 ) mm (5/8 ) mm (3/4 ) Vnûj í závit (AG) R 3/ R 1/ R 3/ Vnitfiní závit (IG) G 3/ G 1/ G 3/ Stream-Line (SL) mm x 18 mm Vsuvka V stup Pro hadici 6,3 mm (1/4 ) mm (5/16 ) mm (3/8 ) mm (1/2 ) mm (5/8 ) mm (3/4 ) Vnûj í závit R 1/ R 3/ R 1/ R 3/ Vnitfiní závit G 1/ G 3/ G 1/ G 3/ Stream-Line mm x 18 mm PrÛtoková kapacita je mûfiena pfii vstupním tlaku 6 bar (87 PSI) a poklesu tlaku 0,5 bar (7 PSI). Závitové spoje jsou uvedeny podle norem ISO. Pfiímá hadice opletená Technické údaje: Materiál hadice - polyuretan na esterové bázi, oplet polysterov m vláknem Vnitfiní x vnûj í Celk. délka Max. provozní tlak Tlak roztrïení Pfiímá opletená hadice 6,5 x 10 mm mm 9,5 x 13,5 mm mm 13 x 18 mm 100 m 100 m 100 m 50 m 50 m bar (232 PSI) 16 bar (232 PSI) 12 bar (170 PSI) 12 bar (170 PSI) 10 bar (150 PSI) 64 bar (928 PSI) 64 bar (928 PSI) 48 bar (696 PSI) 48 bar (696 PSI) 40 bar (580 PSI) Délky 50, 25 a 10 m na poptávku Strana 5

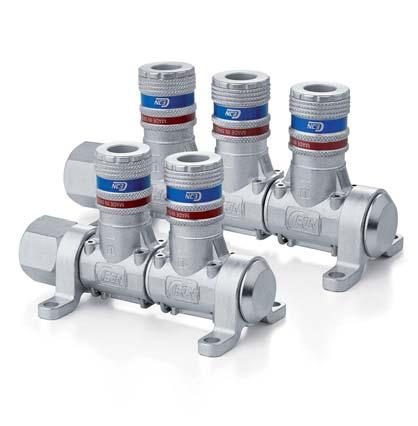

6 Vícenásobné v vody, úpravné jednotky Multi-Link-System - Kompaktní, vícenásobné v vody - Po pfiivedení hadice okamïitû pouïiteln - esafe - Bezpeãnostní odvzdu nûní sniïuje hladinu hluku pfii rozpojení a zabraàuje nehodám zpûsoben m vy lehnutím hadice pfii nekontrolovaném odpojení Technické údaje: Standardní provedení Bezpeãnostní provedení esafe Max. provozní tlak 16 bar (230 PSI) 16 bar (230 PSI) Min. tlak roztrïení 64 bar (930 PSI) 64 bar (930 PSI) Pracovní rozsah teplot 20 C do +100 C ( 4 F do +212 F) 20 C do +100 C ( 4 F do +212 F) Materiál ocel, pozinkováno ocel, pozinkováno Médium stlaãen vzduch, neutrální plyny stlaãen vzduch, neutrální plyny V stup G 1/2" vnitfiní závit G 1/2" vnitfiní závit ada Poãet segmentû V stup Standard (fiada 320) esafe (fiada 320) 2 v vody 3 v vody 4 v vody 2 v vody 3 v vody 4 v vody Úpravné jednotky a pfiíslu enství Filtr/regulátor/ pfiimazávání Model V stup Objem zásobníku Max. objem oleje Manometr Min. / max. prûtok G 1/4 vnitfiní závit G 3/8 vnitfiní závit G 3/4" vnitfiní závit 7 cl 12 cl 12 cl 50 cl 4 cl 7 cl 7 cl 36 cl 40 mm 50 mm 50 mm 50 mm 20/1300 l/min 20/3000 l/min 20/3000 l/min 90/11000 l/min Filtr/regulátor Model V stup Objem zásobníku G 1/4 vnitfiní závit G 3/8 vnitfiní závit G 3/4" vnitfiní závit 7 cl 12 cl 12 cl 50 cl Filtrace ízen tlak Max. prûtok 25 µm 25 µm 25 µm 30 µm 0,5-10 bar 0,5-10 bar 0,5-10 bar 0,5-12 bar 1300 l/min 3000 l/min 3000 l/min l/min Regulátor tlaku Model V stup Max. vstupní tlak G 1/4 vnitfiní závit G 3/8 vnitfiní závit 12 bar/174 PSI 16 bar/232 PSI 16 bar/232 PSI ízen tlak 0,5-10 bar 0,5-10 bar 0,5-10 bar Max. prûtok 1300 l/min 3000 l/min 3000 l/min Pfiíslu enství pro model 107 pro model 112 pro model 150 DrÏák pro boãní montáï na stûnu DrÏák pro horní montáï Strana 6

7 Hadicové komplety Hadicové komplety vã. rychlospojky a vsuvky - Nízká hmotnost a flexibilita - Dlouhá Ïivotnost s vynikajícími vlastnostmi stárnutí - esafe - Bezpeãnostní odvzdu nûní sniïuje hladinu hluku pfii rozpojení a zabraàuje nehodám zpûsoben m vy lehnutím hadice pfii nekontrolovaném odpojení Technické údaje: Rozmûry (vnitfiní x vnûj í mm) Délky Max. provozní tlak ada 320 5x8; 6,5x10; 8x12; 9,5x13,5; 11x16 od 2 m do 8 m 10 bar (145 PSI) Pracovní délka (m) Vnitfiní x vnûj í (mm) Standardní esafe 2,0 4,0 6,0 8,0 2,0 4,0 6,0 8,0 2,0 4,0 6,0 8,0 2,0 4,0 6,0 8,0 5 x 8 5 x 8 5 x 8 5 x 8 6,5 x 10 6,5 x 10 6,5 x 10 6,5 x ada 410 Pracovní délka (m) Vnitfiní x vnûj í (mm) Standardní esafe 2,0 4,0 6,0 8, ada 320 Pfiímé hadice vã. rychlospojky / vsuvky Pracovní délka (m) Vnitfiní x vnûj í (mm) Standardní esafe 10,0 15,0 10,0 15,0 10,0 15,0 9,5 x 13 9,5 x ada 410 Pracovní délka (m) Vnitfiní x vnûj í (mm) Standardní esafe 10,0 15, Strana 7

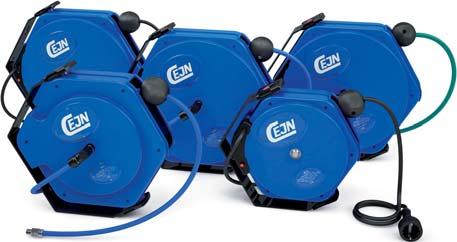

8 Hadicové a kabelové navijáky Ofukovací pistole Hadicové a kabelové navijáky - Vysoká prûtoková kapacita - Nízk pokles tlaku - Pevné a odolné Médium Délka (m) Hadice Vnitfiní x vnûj í Max. provozní tlak V stup vnûj í závit Pracovní rozsah teplot PrÛmûr (mm) Stlaãen vzduch Voda ,5 x 13,5 9,5 x 13, bar 16 bar 16 bar 12 bar 12 bar 9 bar R 1/4 R 1/4 R 1/4 R 1/4 R 1/2 R 1/4-20 C ~ +60 C -20 C ~ +60 C -20 C ~ +60 C -20 C ~ +60 C -20 C ~ +60 C +5 C ~ +60 C Elektro (Kabel H07 RN-F) Délka (m) PrÛfiez kabelu (mm) 3 x 1,5 3 x 1,5 Ofukovací pistole MultiFLOW ada Velmi velká ofukovací síla - Snadno nastaviteln prûtok - Jemné nastavení rozptylového paprsku Technické údaje: PrÛtok stlaãeného vzduchu l/min (7 42 CFM) PrÛtok kapalin 5 25 l/min (1,1 5,5 GPM UK) Tûsnící materiál NBR (Nitril) Hladina akustického tlaku db(a) Pracovní rozsah teplot (16 bar) 20 C ~ +60 C ( 4 F ~ +140 F) Max. pracovní tlak 16 bar (232 PSI) Pracovní rozsah teplot (10 bar) 20 C ~ +80 C ( 4 F ~ +176 F) Min. tlak roztrïení 64 bar (928 PSI) Médium Stlaãen vzduch a neexplozivní Materiál POM, TPE, hliník kapaliny na vodní bázi Napûtí (V) Proud (A) Pracovní rozsah teplot +5 C ~ +60 C +5 C ~ +60 C Hmotnost (kg) 4,6 4,6 V stup / Popis Hmotnost 1/4 vnitfiní závit vsuvka fiady 320 S hadicí 3 m, R 1/4, MultiFLOW, magnetick drïák Ofukovací pistole a pfiíslu enství CPG g 191 g 700 g ada Velká ofukovací síla - Snadno nastaviteln prûtok - Ergonomick komfortní úchop Technické údaje: PrÛtok stlaãeného vzduchu aï 500 l/min (18 CFM) Materiál POM, mosaz Max. pracovní tlak 16 bar (232 PSI) Tûsnící materiál NBR (Nitril) Min. tlak roztrïení 64 bar (928 PSI) Pracovní rozsah teplot (10 bar) 20 C ~ +60 C ( 4 F ~ +140 F) V stup 1/4" vnitfiní závit Popis PrÛtok Ofukovací pistole, trubice 90 mm, pevná Ofukovací pistole, trubice 90 mm, piãka Star-Tip (sníïení hluku) Sada gumov ch trysek (14, 25, 35 mm) l/min 190 l/min Strana 8

9 Ploché pfievody, vakuové plnící jednotky Ploché pfievody pro montáï ve stísnûn ch prostorech Ploché pfievodové hlavy umoïàují provést montáïní práce v hûfie pfiístupn ch místech. Pfievodové hlavy jsou sice vyrábûny na zakázku na základû konkrétního poïadavku uïivatele, av ak díky jejich modulární konstrukci jsou v robní náklady udrïovány na nízké úrovni. Ploché pfievody mohou b t zhotoveny témûfi v jak chkoliv velikostech a v konov ch tfiídách. AÈ uï v otevfieném provedení pro utahování pfievleãn ch matic trubkov ch spojû nebo v uzavfiené formû pro obtíïnû dostupné rouby, pfiizpûsobení na vût inu bûïného utahovacího náfiadí je moïné. NíÏe jsou vyobrazeny pfiíklady moïn ch designû. Rádi vám pomûïeme s volbou vhodného pfievodu pro va e konkrétní pouïití. Uzavfiená pfievodová hlava pro úhlové utahováky Otevfiená pfievodová hlava pro úhlové utahováky Ploché pfievody mohou b t odpovídajícím zpûsobem vyrobeny v rûzn ch velikostech a provedeních. R L R L L L R R B B H H Vakuové plnící jednotky B H R L B H B H R B H L Pravidelná údrïba pulzních utahovákû je nezbytná. ProtoÏe je síla pfii utahování roubû pfiená ena pomocí specifické olejové smûsi v pulzní jednotce, mûla by se tato smûs v pravideln ch intervalech vymûàovat. Interval závisí na mífie pouïití náfiadí a z toho vypl vajícího opotfiebení olejové náplnû. Podle modelu mûïe utahovák vykonat cca aï utahovacích ãi povolovacích cyklû, neï bude nutné olej vymûnit. V pfiípadû, Ïe utaïení jednoho roubového spoje obná í více jak pul zû, mûïe b t v mûna oleje potfiebná i podstatnû dfiíve. Správn zpûsob plnûní pulzní jednotky je velmi podstatn pro bezproblémov provoz náfiadí. Vakuové plnící stanice, jako napfi. model MVE (viz obr.), zaruãují plnûní bez vzduchov ch bublin. Dal í speciální pfiípravky a pomûcky pro správn postup demontáïe a zpûtné montáïe pulzní jednotky jsou k dispozici. Vakuová plnící jednotka MVE-4M-P pro pulzní jednotky do prûmûru cca 60 mm s vakuovou v vûvou. Vakuové plnící zafiízení MVE-3M-P pro vût í pulzní jednotky Strana 9

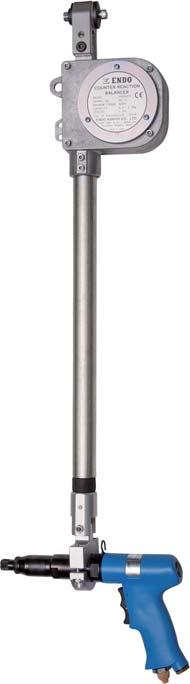

10 Teleskopická a montáïní ramena Teleskopické rameno s integrovan m balancérem Teleskopická ramena ENDO mají pfiímo v sobû zabudovan pruïinov vyvaïovaã. Robustní ocelová konstrukce není tak citlivá k boãním nárazûm jako verze z uhlíkov ch vláken. Díky jednotné stavbû ramena s balancérem je okamïitû pfiipraveno k nasazení. Snadno nastaviteln pruïinov vyvaïovaã vyniká osvûdãen m technick m fie ením z dílny japonské znaãky ENDO. HK04310 HK15510 Model Rozsah Zdvih Utah. moment Hmotnost kg m N.m kg HK ,5-3,0 0,5 40 3,5 HK ,5-3,0 1,0 40 3,8 HK ,9-5,0 0, ,3 HK ,9-5,0 1, ,2 Teleskopická ramena fiady HK04 jsou dodávány se standardní objímkou, která mûïe pojmout náfiadí o prûmûru mm. Teleskopy fiady HK15 bez objímky poskytují moïnost univerzálního pfiipojení k montáïnímu náfiadí. MontáÏní ramena Jednoduchá montáïní ramena pro zachycení reakce momentu síly utahovacího náfiadí jsou k dispozici v rûzn ch provedeních a velikostech. Ramena fiady MTA jsou urãena pro náfiadí max. utahovacích momentû 10, 20, 40, 100, 150 a 270 N.m, a to jak vzduchového tak i elektrického náfiadí. RÛznorodé objímky a adaptéry dále roz ifiují zpûsoby jejich pouïití. MTA010 MTA150 MTA270 Dal í fie ení záchytu reakce mo - mentu síly v na em samostatném katalogu. Strana 10

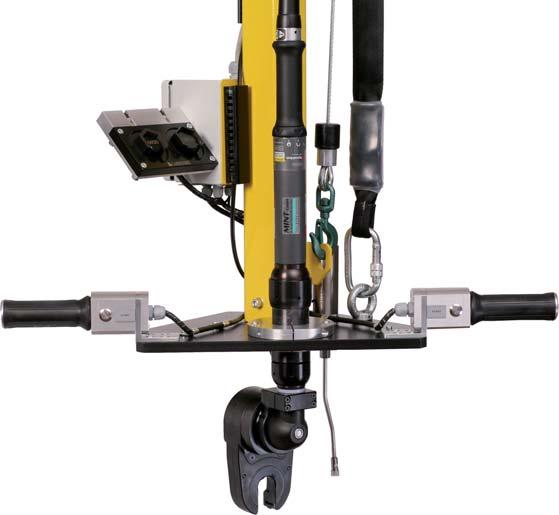

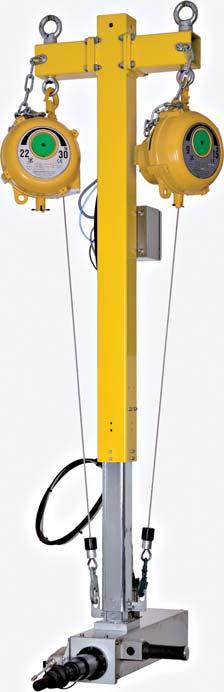

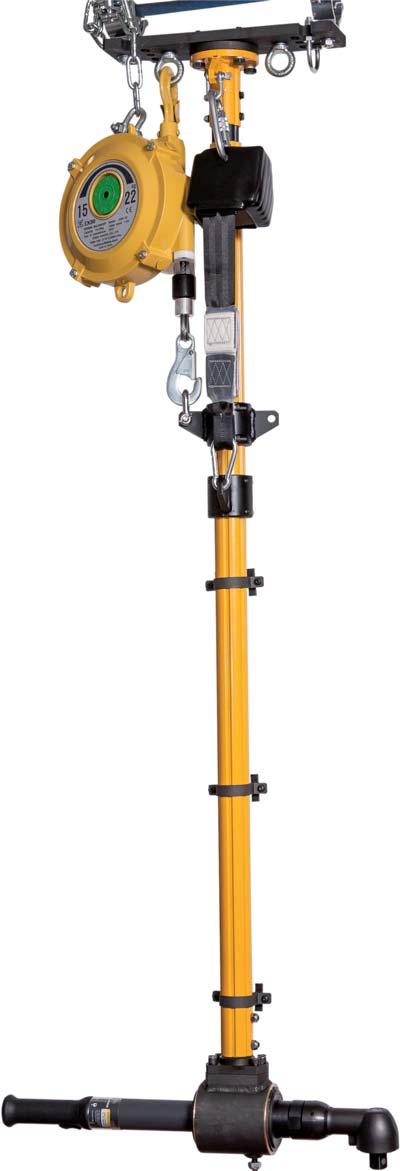

11 Zakázková fie ení Teleskop s dvojit m v suvem, kluzn mi loïis ky a s pruïinov mi vy va Ïo vaãi pro velmi jemnou manipulaci. Poskytujeme zakázková fie ení záchytû reakce momentu síly na základû specifick ch poïadavkû pro ovládání utahova cího náfiadí a uspofiádání pracovi tû jako napfi. teleskopická ramena nebo jiné manuálnû ovládané systémy. Teleskopické rameno s pru Ïi nov m vyvaïova ãem a uta ho vákem s v mûnn mi pfievo dov mi hlavami. Strana 11

12 We optimize your processes Nûmecko: MINT GmbH Im Mittelfeld Karlsruhe Germany Tel.: Maìarsko: MINT East Europe Kft. Köér u Budapest Hungary Tel.: âeská republika: MINT Power Tools, s.r.o. Kutnohorská 11/ Praha 10 Czech Republic Tel.: MINT 2016 CZE Zmûny a chyby vyhrazeny. Katalog jako celek, resp. jeho ãásti nebo v Àatky z tohoto katalogu, jsou bez v slovného souhlasu vlastníka autorského práva zakázány publikovat, roz ifiovat nebo jin m zpûsobem uvádût do obûhu.
