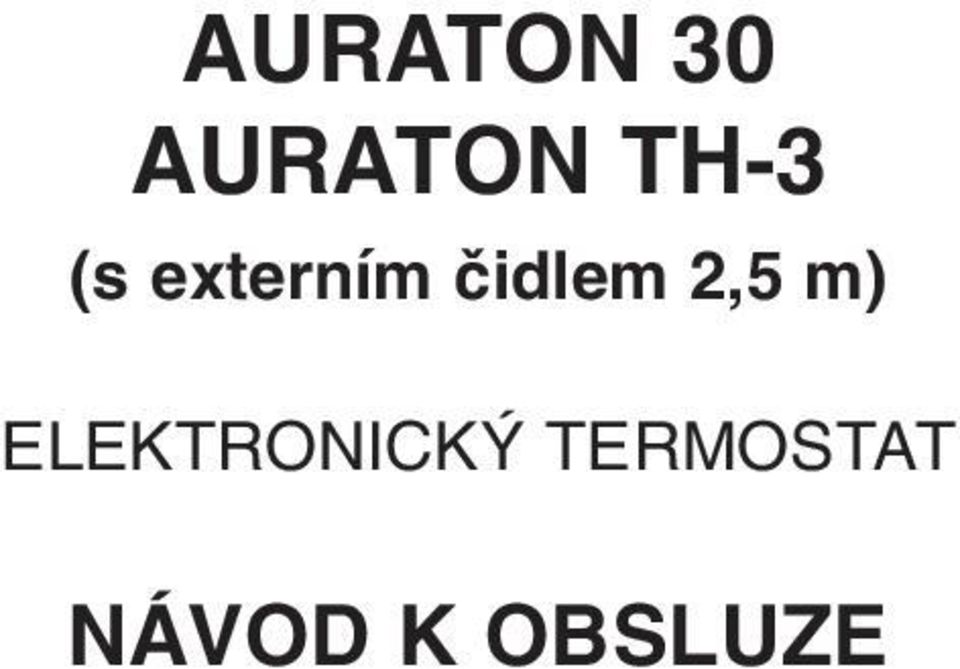

1 AURATON 30 AURATON TH-3 (s externím ãidlem 2,5 m) ELEKTRONICK TERMOSTAT NÁVOD K OBSLUZE

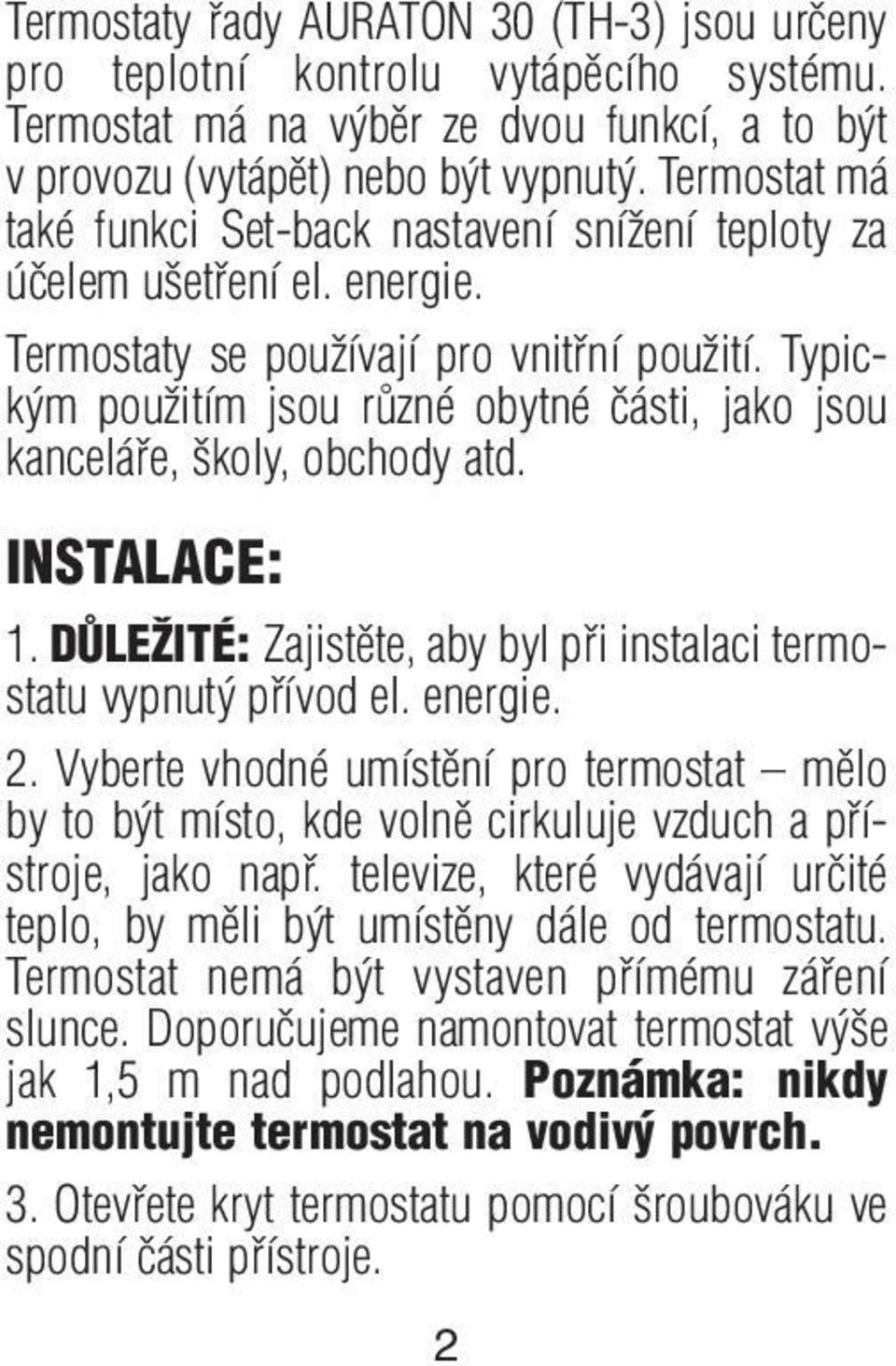

2 Termostaty fiady AURATON 30 (TH-3) jsou urãeny pro teplotní kontrolu vytápûcího systému. Termostat má na v bûr ze dvou funkcí, a to b t v provozu (vytápût) nebo b t vypnut. Termostat má také funkci Set-back nastavení sníïení teploty za úãelem u etfiení el. energie. Termostaty se pouïívají pro vnitfiní pouïití. Typick m pouïitím jsou rûzné obytné ãásti, jako jsou kanceláfie, koly, obchody atd. INSTALACE: 1. DÒLEÎITÉ: Zajistûte, aby byl pfii instalaci termostatu vypnut pfiívod el. energie. 2. Vyberte vhodné umístûní pro termostat mûlo by to b t místo, kde volnû cirkuluje vzduch a pfiístroje, jako napfi. televize, které vydávají urãité teplo, by mûli b t umístûny dále od termostatu. Termostat nemá b t vystaven pfiímému záfiení slunce. Doporuãujeme namontovat termostat v e jak 1,5 m nad podlahou. Poznámka: nikdy nemontujte termostat na vodiv povrch. 3. Otevfiete kryt termostatu pomocí roubováku ve spodní ãásti pfiístroje. 2

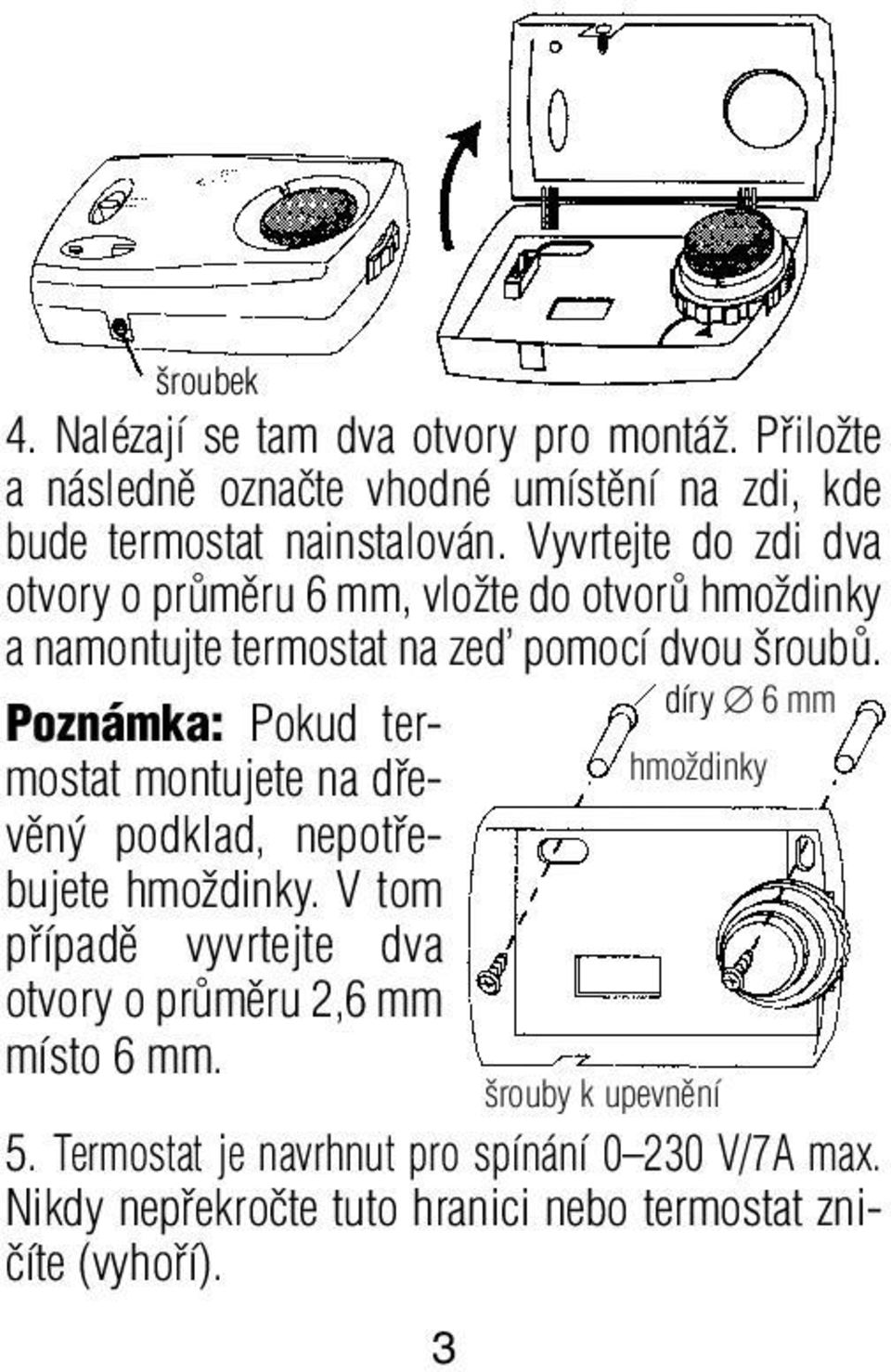

3 roubek 4. Nalézají se tam dva otvory pro montáï. PfiiloÏte a následnû oznaãte vhodné umístûní na zdi, kde bude termostat nainstalován. Vyvrtejte do zdi dva otvory o prûmûru 6 mm, vloïte do otvorû hmoïdinky a namontujte termostat na zed pomocí dvou roubû. díry 6 mm Poznámka: Pokud termostat montujete na dfievûn podklad, nepotfie- hmoïdinky bujete hmoïdinky. V tom pfiípadû vyvrtejte dva otvory o prûmûru 2,6 mm místo 6 mm. rouby k upevnûní 5. Termostat je navrhnut pro spínání V/7A max. Nikdy nepfiekroãte tuto hranici nebo termostat zniãíte (vyhofií). 3

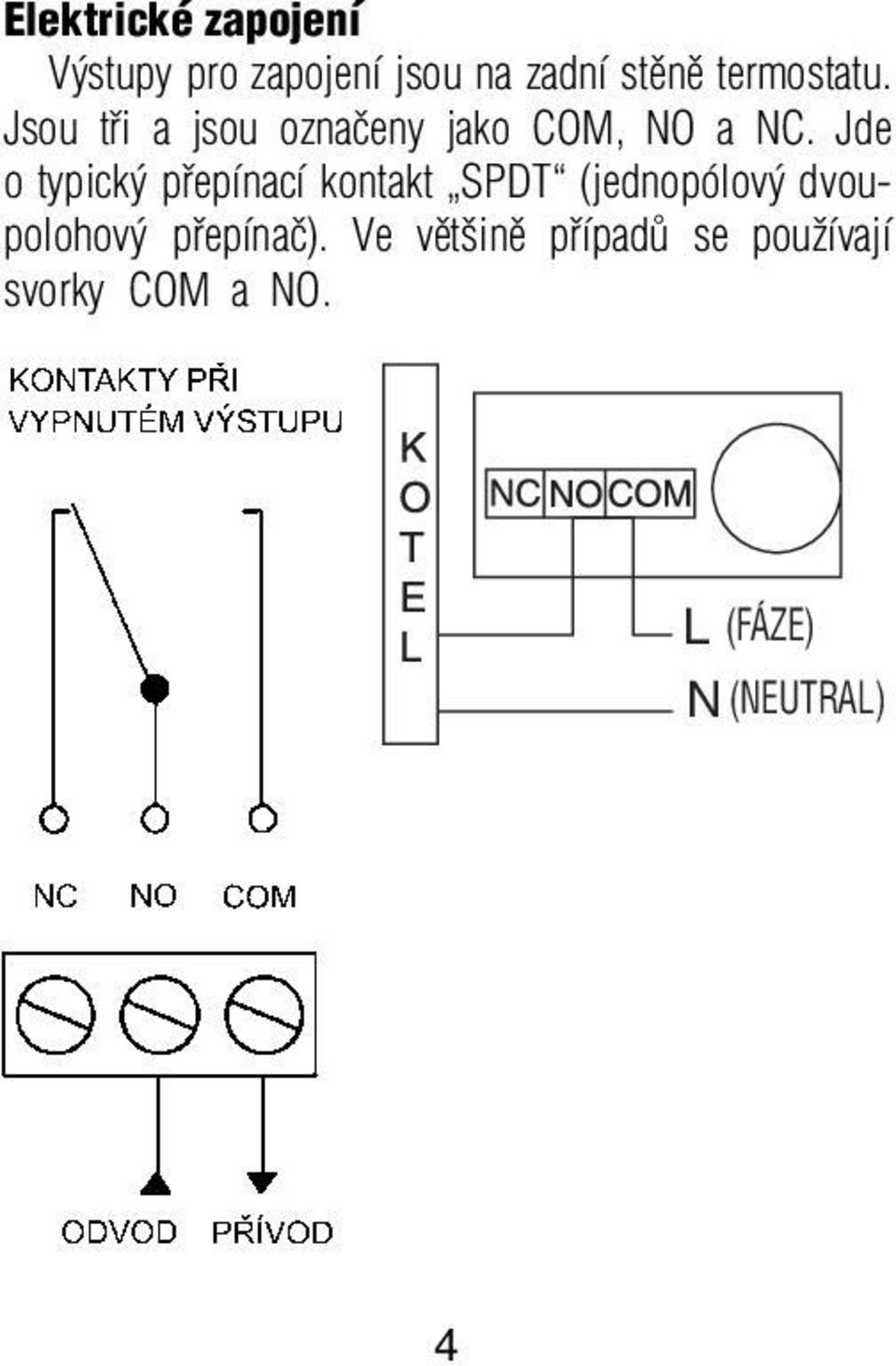

4 Elektrické zapojení V stupy pro zapojení jsou na zadní stûnû termostatu. Jsou tfii a jsou oznaãeny jako COM, NO a NC. Jde o typick pfiepínací kontakt SPDT (jednopólov dvoupolohov pfiepínaã). Ve vût inû pfiípadû se pouïívají svorky COM a NO. L (FÁZE) N (NEUTRAL) 4

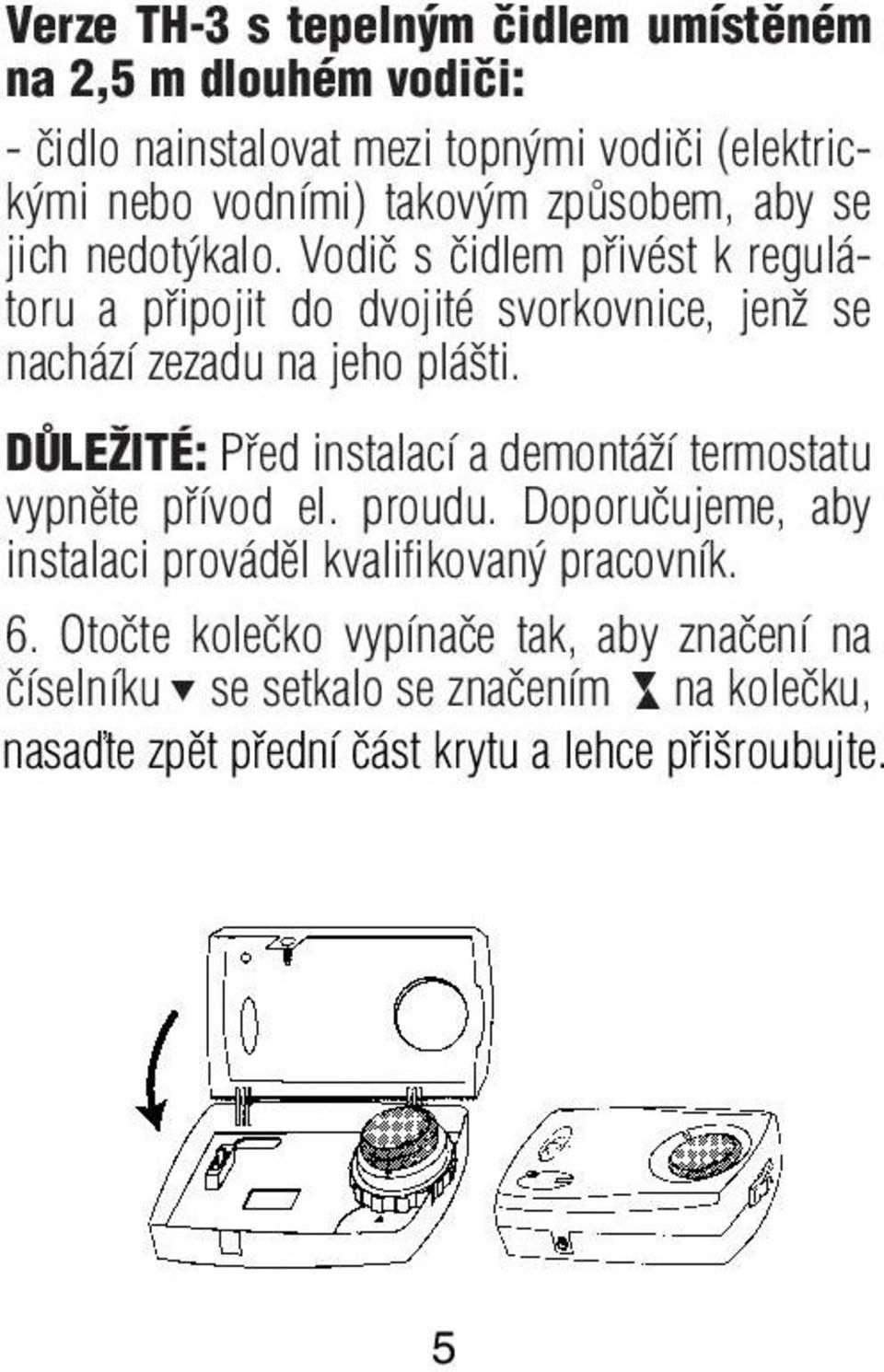

5 Verze TH-3 s tepeln m ãidlem umístûném na 2,5 m dlouhém vodiãi: - ãidlo nainstalovat mezi topn mi vodiãi (elektrick mi nebo vodními) takov m zpûsobem, aby se jich nedot kalo. Vodiã s ãidlem pfiivést k regulátoru a pfiipojit do dvojité svorkovnice, jenï se nachází zezadu na jeho plá ti. DÒLEÎITÉ: Pfied instalací a demontáïí termostatu vypnûte pfiívod el. proudu. Doporuãujeme, aby instalaci provádûl kvalifikovan pracovník. 6. Otoãte koleãko vypínaãe tak, aby znaãení na ãíselníku se setkalo se znaãením na koleãku, nasaìte zpût pfiední ãást krytu a lehce pfii roubujte. 5

6 OBSLUHA PROVOZU pfiepínaã indikátor sepnutí zafiízení indikátor sníïení teploty indikátor slab ch baterií koleãko k nastavení teploty tlaãítko SET-BACK sníïení teploty 1. Zapnutí teplotní kontroly termostatem: nastavte pfiepínaã na HEAT (vytápûní). Nyní Vám termostat umoïní kontrolovat teplotu v místnosti. 2. Vypnutí teplotní kontroly termostatem: nastavte pfiepínaã na OFF (vypnuto). Nyní bude kontrola teploty v místnosti vypnuta (vytápûcí systém bude vïdy vypnut ). 3. Pokojová teplota je fiízena nastavením koleãka na poïadovanou teplotu, která je na ãíselníku. 4. Jakmile vytápûcí systém zapne, indikátor sepnutí bude blikat. 5. Poznámka: Ochrana pfied rychlou zmûnou cyklu v termostatu je zabudovan spínaã ãasového zpoïdûní. Tzn., Ïe termostat nebude okamïitû reagovat na zmûnu nastavení teploty. 6

7 Set-back automatické sníïení teploty Set-back je jednou z funkcí termostatu za úãelem u etfiení el. energie. V noci to znamená sníïení pokojové teploty (úspora el. energie) a následné vrácení do skuteãnû nastavené teploty pfies den (komfortní teplota). Set-back znamená 5 C sníïení teploty neï je aktuální nastavení na ãíselníku. Napfi. jestliïe je teplota na ãíselníku nastavena na 22 C, pak bude teplota 17 C. âasová doba Set-backu je 6 hodin. Napfi. jestliïe termostat zmûní funkcí Set-backu teplotu ve 23 h, pak se vrátí do aktuálního nastavení v 5 h. Set-back cyklus zmûny teploty se bude opakovat aï do vypnutí této funkce. OBSLUHA 1. Stisknûte tlaãítko o) k nastavení zmûny Set-back teploty. Indikátor (svût lko) Set-back bude problikávat zelenû. 2. O est hodin pozdûji se teplota zmûní a vrátí se na skuteãnû nastavenou teplotu. Indikátor (svût lko) Set-back bude blikat Ïlutû. 3. Dal í den ve stejn ãas se termostat znovu vrátí zpût na teplotu Set-backu. 7
