2 mono_zlom_ :24 Stránka 1 Obsah Obsah 1. Popis systému SloÏení Sanitární moduly Monolith Oblast pouïití Stavební situace a fie ení se sanitárním modulem Monolith Funkce Funkce splachování Certifikáty Projektování PoÏadavky na projektování Rozmûry po zabudování Statická únosnost PoÏadavky na zadní stûnu Napojení na kanalizaãní a vodovodní potrubí Kritéria pro napojení na odpad a volba sanitárního modulu Monolith pro stojící WC Kritéria pro napojení na odpad a volba sanitárního modulu Monolith pro závûsné WC Pfiipojení na odpad v podlaze Pfiívod vody

3 mono_zlom_ :24 Stránka 2 Popis systému 1. Popis systému Inovativní sanitární moduly umoïàují rychlou a ãistou rekonstrukci záchodov ch mís s nízkopoloïenou splachovací nádrïkou na omítku nebo kombi WC. Kompletní jednotka je vybavena ãelním oplá tûním z vysoce kvalitního tvrzeného skla a boãním oplá tûním z kartáãovaného hliníku. lze napojit na odpad ve stûnû i v podlaze a montuje se na ãistou (hotovou) podlahu k masivní stûnû. Samozfiejmû se mûïe pouïít i v novostavbách. 1.1 Složení Sanitární moduly Monolith je stavebnicov, na podlaze stojící sanitární modul. Skládá se ze samonosného základního rámu se splachovací nádrïkou a vysoce kvalitního oplá tûní. Obr. 1 Popis v robku 1. Samonosn základní rám 2. Splachovací nádrïka 3. âelní oplá tûní z bezpeãnostního skla 4. Boãní oplá tûní z kartáãovaného hliníku 5. Víko s ovládacími tlaãítky s povrchem z kartáãovaného hliníku 6. Pfiipojení vody 7. Odpadní koleno P 8. WC keramika (není souãástí dodávky) Sanitární moduly Monolith jsou vhodné pro tyto zdravotnû technické keramiky: Závûsné WC Stojící WC pro montáï ke stûnû Geberit AquaClean 8000 a 8000plus Geberit AquaClean Sela 2

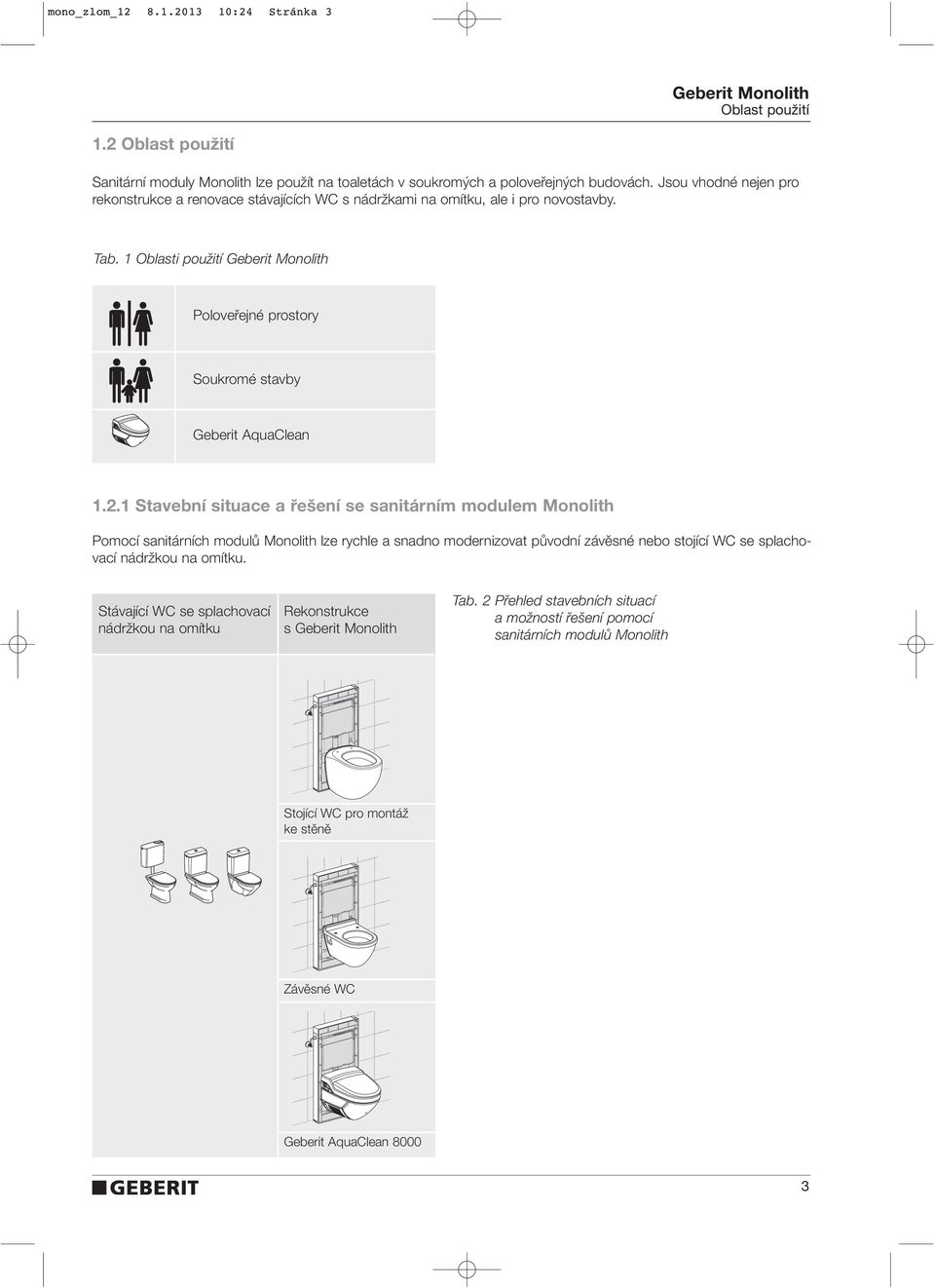

4 mono_zlom_ :24 Stránka 3 Oblast použití 1.2 Oblast použití Sanitární moduly Monolith lze pouïít na toaletách v soukrom ch a polovefiejn ch budovách. Jsou vhodné nejen pro rekonstrukce a renovace stávajících WC s nádrïkami na omítku, ale i pro novostavby. Tab. 1 Oblasti pouïití Polovefiejné prostory Soukromé stavby Geberit AquaClean Stavební situace a řešení se sanitárním modulem Monolith Pomocí sanitárních modulû Monolith lze rychle a snadno modernizovat pûvodní závûsné nebo stojící WC se splachovací nádrïkou na omítku. Stávající WC se splachovací Rekonstrukce nádrïkou na omítku s Tab. 2 Pfiehled stavebních situací a moïností fie ení pomocí sanitárních modulû Monolith Stojící WC pro montáï ke stûnû Závûsné WC Geberit AquaClean

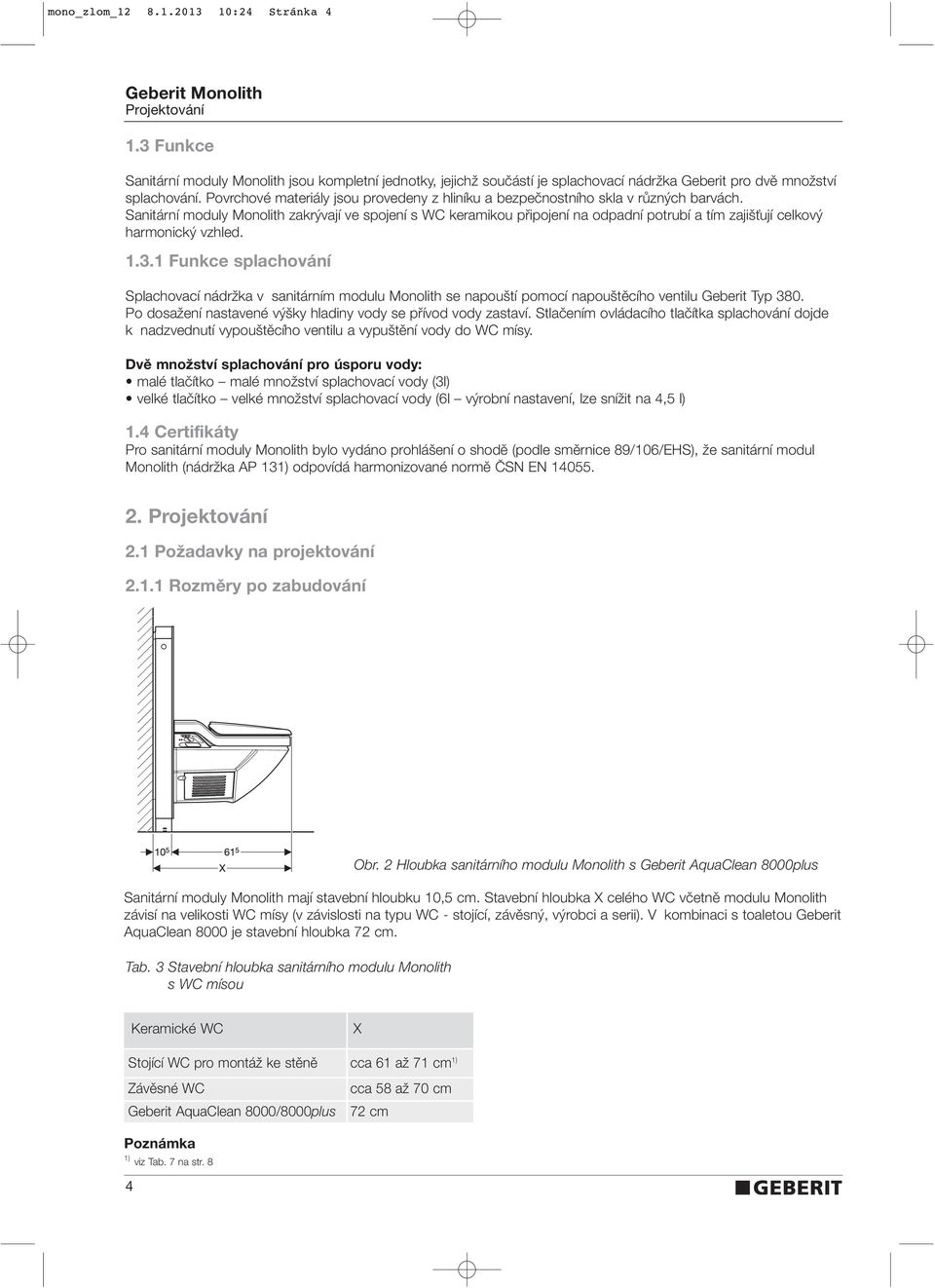

5 mono_zlom_ :24 Stránka 4 Projektování 1.3 Funkce Sanitární moduly Monolith jsou kompletní jednotky, jejichï souãástí je splachovací nádrïka Geberit pro dvû mnoïství splachování. Povrchové materiály jsou provedeny z hliníku a bezpeãnostního skla v rûzn ch barvách. Sanitární moduly Monolith zakr vají ve spojení s WC keramikou pfiipojení na odpadní potrubí a tím zaji Èují celkov harmonick vzhled Funkce splachování Splachovací nádrïka v sanitárním modulu Monolith se napou tí pomocí napou tûcího ventilu Geberit Typ 380. Po dosaïení nastavené v ky hladiny vody se pfiívod vody zastaví. Stlaãením ovládacího tlaãítka splachování dojde k nadzvednutí vypou tûcího ventilu a vypu tûní vody do WC mísy. Dvě množství splachování pro úsporu vody: malé tlaãítko malé mnoïství splachovací vody (3l) velké tlaãítko velké mnoïství splachovací vody (6l v robní nastavení, lze sníïit na 4,5 l) 1.4 Certifikáty Pro sanitární moduly Monolith bylo vydáno prohlá ení o shodû (podle smûrnice 89/106/EHS), Ïe sanitární modul Monolith (nádrïka AP 131) odpovídá harmonizované normû âsn EN Projektování 2.1 Požadavky na projektování Rozměry po zabudování Sanitární moduly Monolith mají stavební hloubku 10,5 cm. Stavební hloubka X celého WC vãetnû modulu Monolith závisí na velikosti WC mísy (v závislosti na typu WC - stojící, závûsn, v robci a serii). V kombinaci s toaletou Geberit AquaClean 8000 je stavební hloubka 72 cm. Tab. 3 Stavební hloubka sanitárního modulu Monolith s WC mísou Obr. 2 Hloubka sanitárního modulu Monolith s Geberit AquaClean 8000plus Keramické WC X Stojící WC pro montáï ke stûnû cca 61 aï 71 cm 1) Závûsné WC Geberit AquaClean 8000/8000plus Poznámka 1) viz Tab. 7 na str. 8 4 cca 58 aï 70 cm 72 cm

6 mono_zlom_ :24 Stránka 5 Požadavky na zadní stěnu Statická únosnost Instalaãní moduly Monolith se mohou pfiipevnit jen k dostateãnû nosné stabilní stavební konstrukci. Monolith montáïní prvky pro WC jsou na základû âsn EN 997 Záchodové mísy a soupravy se zabudovanou zápachovou uzávûrkou, ãl zkou eny zatûïovací zkou kou 4,0 kn Požadavky na zadní stěnu Zděné nebo betonové konstrukce Zadní stûna provedená ze zdûn ch konstrukcí nebo z betonu musí pfienést ve keré síly od závûsného WC. Tyto síly jsou na zadní stûnu pfieneseny pfiímou montáïí zafiizovacích pfiedmûtû na sanitární modul Monolith. Je nutné dodrïet následující normy: Zdûné konstrukce: âsn EN Navrhování zdûn ch konstrukcí âást 1-1: Obecná pravidla pro vyztuïené a nevyztuïené zdûné konstrukce a âsn EN Volba materiálû, konstruování a provádûní zdiva Betonové konstrukce: âsn EN Navrhování betonov ch konstrukcí âást 1-1: Obecná pravidla a pravidla pro pozemní stavby a âsn P ENV Provádûní betonov ch konstrukcí âást 1: Spoleãná ustanovení Sádrokartonové systémy Pokud je zadní stûna provedena ze sádrokartonov ch desek a kovové konstrukce, musí tato konstrukce odpovídat následujícím normám a pfiedpisûm: âsn EN 520 Sádrokartonové desky definice, poïadavky a zku ební metody Technologick m pfiedpisûm v robcû sádrokartonov ch systémû (napfi. Technologick pfiedpis RIGIPS) âsn EN Kovové konstrukãní prvky pro sádrokartonové systémy Definice, poïadavky a zku ební metody U nenosn ch dûlicích stûn napfi. na bázi dfieva, z kovov ch profilû, z lehk ch sádrokartonov ch pfiíãek s kovov mi prvky, na bázi pórobetonu (napfi. Ytong) se musí vïdy pouïít souprava podpûr pro Monolith pro závûsné WC (pol. ã ). Podpûry musí b t k podlaze pevnû pfii roubovány (Obr.3). Pro upevnûní roubû do pfiíãky z porobetonu se musí pouïít odpovídající hmoïdinky (napfi. v robek MEA, hmoïdinky do porobetonu GB 12, 12 mm, nebo rovnocenné). Obr. 3 Sanitární modul Monolith pfied nenosnou pfiíãkou (dûlicí stûnou) 5

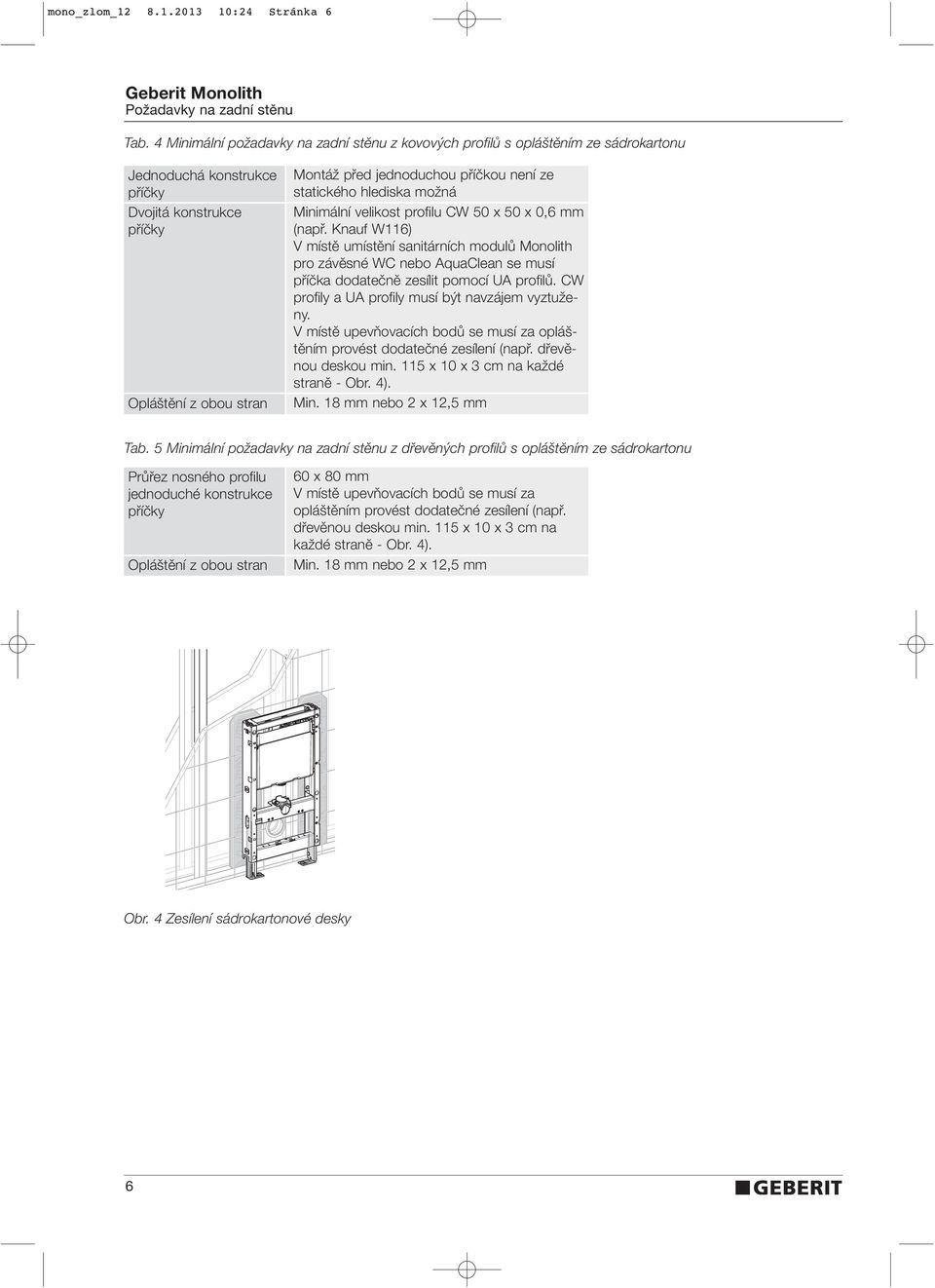

7 mono_zlom_ :24 Stránka 6 Požadavky na zadní stěnu Tab. 4 Minimální poïadavky na zadní stûnu z kovov ch profilû s oplá tûním ze sádrokartonu Jednoduchá konstrukce pfiíãky Dvojitá konstrukce pfiíãky Oplá tûní z obou stran MontáÏ pfied jednoduchou pfiíãkou není ze statického hlediska moïná Minimální velikost profilu CW 50 x 50 x 0,6 mm (napfi. Knauf W116) V místû umístûní sanitárních modulû Monolith pro závûsné WC nebo AquaClean se musí pfiíãka dodateãnû zesílit pomocí UA profilû. CW profily a UA profily musí b t navzájem vyztuïeny. V místû upevàovacích bodû se musí za oplá - tûním provést dodateãné zesílení (napfi. dfievûnou deskou min. 115 x 10 x 3 cm na kaïdé stranû - Obr. 4). Min. 18 mm nebo 2 x 12,5 mm Tab. 5 Minimální poïadavky na zadní stûnu z dfievûn ch profilû s oplá tûním ze sádrokartonu PrÛfiez nosného profilu jednoduché konstrukce pfiíãky Oplá tûní z obou stran 60 x 80 mm V místû upevàovacích bodû se musí za oplá tûním provést dodateãné zesílení (napfi. dfievûnou deskou min. 115 x 10 x 3 cm na kaïdé stranû - Obr. 4). Min. 18 mm nebo 2 x 12,5 mm Obr. 4 Zesílení sádrokartonové desky 6

8 mono_zlom_ :24 Stránka 7 Napojení na kanalizační a vodovodní potrubí 2.2 Napojení na kanalizační a vodovodní potrubí Kritéria pro napojení na odpad a volba sanitárního modulu Monolith pro stojící WC Umístûní odpadu urãuje volbu sanitárního modulu Monolith, pfiíslu né keramiky WC a dal ího pfiíslu enství. Tab. 6 Kritéria pro napojení na odpad a volba Monolithu pro stojící WC s montáïí ke stûnû Umístění odpadu Odpad v podlaze Rozmûrové údaje Sanitární moduly X = 7 15 cm xx xx xx.1 Odpad ve stûnû X = od 15 cm xx xx xx.1 Y = 18 ± 1 cm xx xx xx.1 Příslušenství V echno pfiíslu enství je souãástí dodávky Keramika WC Stojící WC pro montáï ke stûnû viz Tab. 7 str. 8 PoÏadavky na stojící WC: zadní a spodní ãást volnû pfiístupná zadní ãást svislá 7

9 mono_zlom_ :24 Stránka 8 Napojení na kanalizační a vodovodní potrubí Tab. 7 Pfiíklady vhodn ch typû stojících WC 1) s montáïí ke stûnû V robce 2) Série PoloÏkové ãíslo Rozsah pfiipojení X [cm] Dolomite Asolo J / J aï Dolomite Dahlia J aï Dolomite Mia J / J aï Dolomite Sweet life J / J aï Dolomite Zelig J aï Duravit Starck aï Duravit Starck aï Ideal Standard Moments K aï Ideal Standard Tonic K aï JIKA Olymp aï Keramag Emani aï Keramag Flow aï Keramag Serie aï KOLO Ego K aï Laufen Alessi dot aï Laufen Alessi one aï Laufen Form by aï Laufen Laufen Pro aï Laufen Living by aï V&B Arriba xx 7 aï V&B Aveo xx 7 aï V&B Bellevue xx 7 aï V&B Century xx 7 aï V&B Hommage xx 7 aï V&B Magnum xx 7 aï V&B Subway xx 7 aï V&B Sunberry xx 7 aï Y [cm] Poznámka 1) Sanitární modul Monolith pro stojící WC je navrïen pro keramické WC mísy, které splàují poïadavky âsn EN 37. Podle této normy je v ka pfiítokového hrdla WC mísy od podlahy (X 1 ) stanovena v rozmezí /-25 mm. 2) U v robcû je nutné provûfiit aktuální nabídku. 8

10 mono_zlom_ :24 Stránka 9 Napojení na kanalizační a vodovodní potrubí Kritéria pro napojení na odpad a volba sanitárního modulu Monolith pro závěsné WC Tab. 8 Kritéria pro napojení na odpad a volba Monolithu pro závûsné WC nebo Geberit AquaClean 8000/8000plus, AquaClean Sela Umístění odpadu Odpad ve stûnû Odpad v podlaze Rozmûrové údaje Sanitární moduly X = 15 aï 30 cm Y = 17 aï 18 cm Y = 21 aï 23 cm Y = 24 aï 26 cm Závěsné WC xx.1 a xx.1 a xx.1 /Geberit AquaClean 8000/8000plus ( xx.1, xx.1, xx.1) Příslušenství V echno pfiíslu enství je souãástí dodávky Keramika WC BûÏnû dostupné závûsné WC1) Geberit AquaClean nebo xx.x Geberit AquaClean Sela ) Poznámka 1) Pro moduly Monolith pol. ã xx nedoporuãujeme pouïít závûsná WC s ífikou keramiky v místû upevnûní (rozteã závitov ch tyãí 180 mm) menší než 260 mm. U tûchto závûsn ch WC nejsou zcela keramikou zakryty v fiezy v ãelním skle. Tyto typy závûsn ch WC jsou uvedeny v Tab. 9 na str ) Geberit AquaClean Sela je moïné upevnit na bûïn sanitární modul Monolith pro závûsné WC. 9

11 mono_zlom_ :24 Stránka 10 Napojení na kanalizační a vodovodní potrubí Tab. 9 Úzká závûsná WC se vzdáleností upevnûní 180 mm V robce 2) Série Model, pol. ã. Vzdálenost upevnûní ífika keramiky v místû upevnûní 1) Duravit Duraplus Hornberg Duravit Duraplus Cascade Duravit Duraplus Compact Duravit Duraplus Schwarzwald Duravit Duraplus Colomba Duravit D-Code Duravit Serie Duravit Starck Laufen Living by Laufen Keramag Kind Keramag Kind Keramag Kind Keramag Preciosa Keramag Renova Nr. 1 Plan Keramag Renova Nr. 1 Plan Villeroy + Boch Amadea 7C96 B0 XX Villeroy + Boch Arriba XX Villeroy + Boch Arriba XX Villeroy + Boch Aveo XX Villeroy + Boch Grangracia XX Villeroy + Boch Omnia classic XX Villeroy + Boch Omnia classic XX Villeroy + Boch Omnia pro XX Villeroy + Boch Omnia pro XX Poznámka 1) ífika v fiezû (pro upevnûní keramiky WC) v ãelním skle modulu Monolith je 260 mm. 2) U v robcû je nutné provûfiit aktuální nabídku Připojení na odpad v podlaze Pokud je vzdálenost mezi stûnou a kanalizaãním potrubím v podlaze vût í neï 25 cm (viz Tab. 7, sloupec X) musí se odpad v podlaze pfieloïit ke stûnû. Kanalizaãní odpad v podlaze se pfieloïí pomocí odskokového kolena pro WC pol. ã (viz Obr. 5), které se musí umístit do vysekané dráïky v podlaze. Díky oválnému prûfiezu odskokového kolena je hloubka dráïky pouze cca 8,5 cm. Toto fie ení se mûïe pouïít jak pro Monolith pro stojící WC (s montáïí ke stûnû), tak i pro Monolith pro závûsné WC. U modulu Monolith pro závûsné WC je odpadní koleno ãásteãnû zapu tûné do stûny (cca 4 cm). 10 Obr. 5 Pfiipojovací rozmûry pro napojení modulu Monolith pro stojící WC pomocí odskokového kolena pro WC

12 mono_zlom_ :24 Stránka 11 Napojení na kanalizační a vodovodní potrubí Přívod vody V této ãásti je fie en pfiívod vody pouze u sanitárních modulû Monolith se stavební v kou 101 cm. U stavebních modulû Monolith se stavební v kou 114 cm, které jsou urãeny napfi. pro v mûnu za tlakové splachovaãe nebo za v mûnu závûsn ch WC se splachovacími nádrïkami pod omítku, je vïdy uvaïován pfiívod vody zezadu uprostfied. Přívod vody ze strany Pfiíslu enství pro boãní pfiívod vody (zprava nebo zleva) je uvedeno v Tab. 10. Tab. 10 Boãní (viditeln ) pfiívod vody Umístûní pfiívodu vody Monolith sanitární moduly Pfiíslu enství xx xx xx xx xx xx xx xx xx xx xx xx1 V echno pfiíslu enství je souãástí dodávky

13 mono_zlom_ :24 Stránka 12 Napojení na kanalizační a vodovodní potrubí Skrytý přívod vody - přívod vody zdola Pro skryt pfiívod vody (zdola vlevo nebo vpravo) se musí rohov ventil umístit do oblastí podle pfiipojovacích rozmûrû uveden ch na Obr. 6. Obr. 6 Umístûní rohového ventilu pro pfiívod vody zdola vlevo nebo vpravo Pro sanitární moduly Monolith pol. ã xx.1, xx.1 a xx.1 je v echno pfiíslu enství pro pfiívod vody zdola vlevo nebo vpravo souãástí dodávky. Pro sanitární moduly Monolith pol. ã , a xx.1 je nutné objednat soupravu pro pfiipojení vody zdola pol. ã (Obr. 7). Obr. 7 Napojení sanitárního modulu Monolith pomocí soupravy pro pfiipojení vody zdola 12

14 Geberit spol. s r.o. Moravanská Brno Tel.: Fax: sales.cz@geberit.com
