1 EUR 098A TERMOSTAT s jednoduch m ovládáním UÏivatelská pfiíruãka

2 OBSAH 1 ÚVOD INSTALCE OVLÁDÁNÍ TEPLOTY PROVOZ P I PATNÉM STAVU BATERIÍ PROVOZ TOPIDLA SPECIFIKACE

................. 13 4 PROVOZ P I PATNÉM STAVU BATERIÍ.

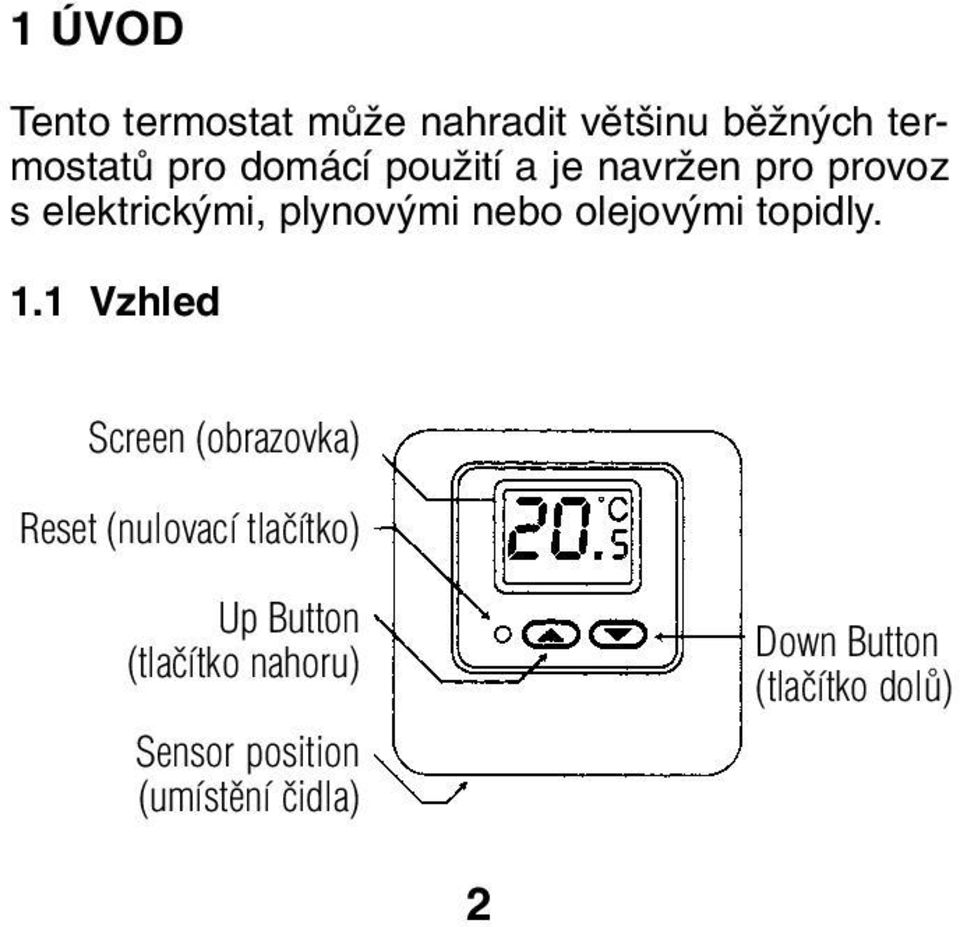

3 1 ÚVOD Tento termostat mûïe nahradit vût inu bûïn ch termostatû pro domácí pouïití a je navrïen pro provoz s elektrick mi, plynov mi nebo olejov mi topidly. 1.1 Vzhled Screen (obrazovka) Reset (nulovací tlaãítko) Up Button (tlaãítko nahoru) Sensor position (umístûní ãidla) Down Button (tlaãítko dolû) 2

4 1.2 Obrazovka z tekut ch krystalû Ukazatel teploty Ukazatel zapnutí topidla Ukazatel nastavení teploty 1.3 Vlastnosti Pro uspokojení poïadavkû zákazníkû byla do termostatu zaãlenûna fiada uïiteãn ch funkcí a provozních reïimû. LCD zobrazuje pouze nejnutnûj í informace, které jsou snadno srozumitelné Zobrazení teploty místnosti Zjednodu ené nastavení teploty 3

3 Vlastnosti Pro uspokojení poïadavkû zákazníkû byla do termostatu zaãlenûna fiada uïiteãn

5 Provozní reïim topidla Napájení ze 2 kusû baterií velikosti AAA (jsou souãástí dodávky) Tenké provedení 2 INSTALACE VAROVÁNÍ: Termostat mûïe b t instalován pouze na suchém místû uvnitfi budovy. Na vedení elektrického proudy by mûl b t instalován vhodn jistiã, nepfiesahující 5A. iìte se místními pravidly pro zapojení vodiãû. Je doporuãeno, aby instalaci a servis provádûl kvalifikovan elektrikáfi. Tento termostat byl navrïen pro rychlou a jednoduchou instalaci, vyïadující pouze nûkolik nástrojû. 4

Na vedení elektrického proudy by mûl b t instalován vhodn jistiã, nepfiesahující 5A.

6 2.1 PoÏadovan materiál Kladivo Lepící páska Vrtaãka a vrták o prûmûru 5 mm roubovák 2.2 Odstranûní starého termostatu VAROVÁNÍ: Pro zabránûní zasaïení elektrick m proudem odpojte ze sítû topn systém a vypnûte hlavní jistiã. Pfieãtûte si pozornû následující instrukce pfied odpojením elektrick ch vodiãû. 1. Vypnûte star termostat 2. Sejmûte kryt ze starého termostatu 3. Od roubujte star termostat z drïáku na zdi 5

7 4. Najdûte a odstraàte rouby, upevàující drïák ke zdi. Mírnû odtáhnûte drïák od zdi. Neodpojujte zatím Ïádn z vodiãû. Varování: JestliÏe po sejmutí drïáku zjistíte, Ïe je pfiipevnûn na kabelovou spojku (napfi. spojka umístûná za vypínaãem nebo elektrickou zásuvkou), mûïe mít obvod napûtí aï 250 V a hrozí nebezpeãí zasaïení elektrick m proudem. Poraìte se s odborníkem. 2.3 Oznaãení vodiãû 1. Odpojte a oznaãte jednotlivé vodiãe. 2. Pfiilepte vodiãe páskou ke zdi aby bylo zabránûno jejich zapadnutí do otvoru ve zdi. JestliÏe je otvor ve zdi vût í neï je tfieba upravte jej tak, aby 6

spojka umístûná za vypínaãem nebo elektrickou zásuvkou), mûïe mít obvod napûtí aï 250 V a hrozí nebezpeãí zasaïení elektrick m proudem.

8 nedocházelo k proudûní teplého nebo studeného vzduchu kolem termostatu. Zajistíte tím jeho správnou funkci. 2.4 V bûr místa Pro novou instalaci zvolte vhodné místo: 1. Ve v ce cca 1,5 m nad podlahou v místû s dobrou cirkulací vzduchu. 2. Mimo: i. prûvan nebo místa bez cirkulace vzduchu ii. vzduchov ch vedení iii. vyzafiovaného tepla ze zafiízení nebo sluneãního záfiení iv. skrytá potrubí nebo komíny V kové srovnání 7

Ve v ce cca 1,5 m nad podlahou v místû s dobrou cirkulací vzduchu. 2. Mimo: i.

9 3. Nejlep í zorn úhel je vyznaãen na obrázku. 2.5 MontáÏ 1. Pfiipevnûní termostatu na zeì. 2. Za pomocí roubováku odstraàte kryt termostatu. (viz obrázek) 3. Naznaãte na zeì pozici dûr a srovnejte vodiãe do otvoru vedle konektorû (viz. obrázek ) 4. Vyvrtejte do zdi dvû díry a zasuàte do nich opatrnû plastové hmoïdinky tak, aby jejich konec byl zarovnán s omítkou. 5. Pfiipevnûte pevnû termostat na zeì pomocí dvou roubû 8

10 (ii) Sejmûte ãelní kryt (i) Zatlaãte na vnitfiní zámek pomocí roubováku Umístûní montáïních otvorû 2.6 Zapojení vodiãû 1. Pfiipojte vodiãe k zakonãovacím blokûm dle schéma zapojení v sekci 2.7. NO COM NC 2.7 Schéma zapojení Termostat mûïe b t pouïit ve spojení s jednostupàov m topn m systémem. Uvnitfi termostatu naleznete 3 9 HEATER

Pfiipojte vodiãe k zakonãovacím blokûm dle schéma zapojení v sekci 2.7. NO COM NC 2.

11 svorky, oznaãené COM, NC a NO. Pfiipojte topidlo na svorky COM a NO (nebo NC dle typu topidla). Ve vût inû pfiípadû je pouïito zapojení COM a NO. 2.8 Instalace baterie Termostat 098A pracuje na 2 ks 1,5 V baterií typu AAA. Následujte tyto instalaãní kroky: 1. Lokalizujte kryt baterií na stranû termostatu. 2. VysuÀte kryt nahoru. 3. Dvû staré baterie vyskoãí ven. 4. Vyjmûte staré baterie. 5. VloÏte dvû baterie a ujistûte se, Ïe polarita je správná. 10

8 Instalace baterie Termostat 098A pracuje na 2 ks 1,5 V baterií typu AAA. Následujte tyto instalaãní kroky: 1.

12 6. Zatlaãte a zasuàte kryt zpût na místo. Pfii prvním pouïití termostatu pfieskoãte kroky 3 a Rozsah teploty Rozsah teploty je rozdíl mezi teplotami zapnutí a vypnutí topidla. Továrnû je rozsah teploty pfiednastaven na 1 C. Napfiíklad nastavená teplota je 20 C a rozsah teploty je 1 C. Topidlo bude spínat pfii teplotû okolí 19,5 C a bude vypnuto pfii dosaïení teploty 20,5 C Mûfiení teploty HI se zobrazí, jakmile teplota pfiekroãí 40 C a LO se zobrazí pfii poklesu teploty pod 0 C. 11

Továrnû je rozsah teploty pfiednastaven na 1 C. Napfiíklad nastavená teplota je 20 C a rozsah teploty je 1 C.

13 2.11 Instalace napájení Termostat je napájen ze dvou 1,5 V baterií typu AAA. Termostat bude aktivován po instalaci baterií, která je popsána v e v sekci Instalace baterie. Pfii prvním zapojení nebo po stisku nulovacího tlaãítka se na obrazovce objeví následující: TEPLOTA 22 C KONTROLNÍ TEPLOTA 20 C V STUP OFF (vypnuto) 12

14 JestliÏe se na obrazovce zobrazí jiné hodnoty pouïijte tenk pfiedmût pro stisk tlaãítka nulování. 3 ÍDÍCÍ TEPLOTA Teplota mûïe b t nastavena v bûïném provozním reïimu. 1. Stisknûte nûkteré z tlaãítek pro zobrazení teploty nastavené naposled. 2. Pfii vynulování nebo vloïení baterií se zobrazí fiídící teplota 20 C. 3. Stisknûte nûkteré z tlaãítek na dobu cca 3 sekundy aï ukazatel teploty zabliká. 4. Stisknûte nûkteré z tlaãítek pro zv ení nebo sníïení nastavení teploty. 13

Stisknûte nûkteré z tlaãítek pro zobrazení teploty nastavené naposled. 2.

15 5. Stisknete-li a podrïíte nûkteré z tlaãítek del í dobu nastavení se bude mûnit rychleji. 6. Termostat se automaticky navrátí do bûïného provozního reïimu není-li stisknuto Ïádné tlaãítko po dobu 10 sekund. 7. Teplota mûïe b t nastavena pouze v rozsahu 5 C aï 35 C. 8. Pfii stisku tlaãítka na hodnotû 35 C nedojde jiï k dal ímu zv ení teploty. RovnûÏ pfii stisku tlaãítka na hodnotû 5 C nedojde k dal ímu sníïení teploty. 14

sekund. 7. Teplota mûïe b t nastavena pouze v rozsahu 5 C aï 35 C. 8.

16 4 PROVOZ P I PATNÉM STAVU BATERIÍ Pfii poklesu napûtí baterie pod urãitou hodnotu dojde k vypnutí obrazovky. V tomto pfiípadû je nutno baterie vymûnit a vyvarovat se tak ztráty dat. 5 PROVOZ TOPIDLA 5.1 Zapnuté topidlo K zapnutí topidla dojde pfii poklesu teploty pod naprogramovanou teplotu. Na obrazovce se objeví symbol zapnutí topidla. 15

V tomto pfiípadû je nutno baterie vymûnit a vyvarovat se tak ztráty dat.

17 5.2 Prodleva zapnutí Z bezpeãnostních dûvodû dojde ke zvovuzapnutí topidla nejdfiíve 20 sekund po jeho vypnutí. 6 SPECIFIKACE 6.1 Rozmûry a hmotnost Velikost: Materiál: Hmotnost: 73,5 ( ) x 28,0 (D) x 73,5 (V) mm Polykarbonát 90 g bez baterie 16

18 6.2 Elektrická charakteristika Zdroj napájení: V 50 Hz max. ZáloÏní baterie: 2x 1,5 V typ AAA Pfiepínací relé: Odporové zatíïení: 5 A pfii 250 V Indukãní zatíïení: 3 A pfii 250 V Mûfiení teploty: 0 40 C Pfiesnost teploty: + 1,0 C ízení teploty: 5 35 C Rozsah fiídící teploty: 1 C Prodleva opûtovného zapnutí: 20 sekund Provozní teplota: 10 C aï 50 C (nekondenzující) Teplota skladování: 30 C aï 60 C 17

zatíïení: 3 A pfii 250 V Mûfiení teploty: 0 40 C Pfiesnost teploty: + 1,0 C ízení teploty: 5 35 C
