Regulátor tlaku přepouštěním AVA (PN 25)

Transkript

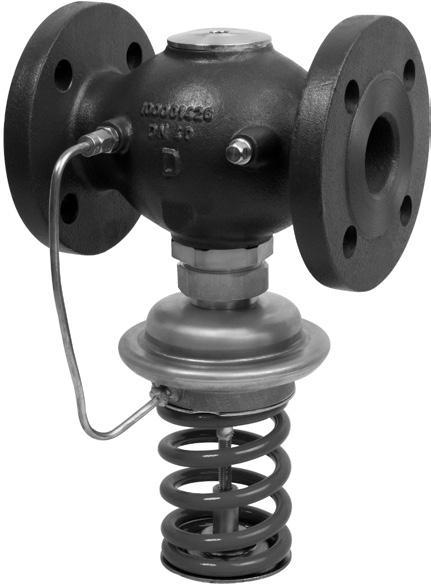

1 Datový list Regulátor tlaku přepouštěním AVA (PN 25) Použití AVA představuje přímočinný regulátor tlaku přepouštěním a je přednostně používán v systémech dálkového vytápění. Regulátor je normálně uzavřen a otevírá se při rostoucím tlaku. Regulátor sestává z regulačního ventilu, servopohonu s jednou regulační membránou a pružiny (pružin) určených pro nastavování hodnot tlaku. Hlavní technické údaje: DN k VS 4,0-25 m 3 /h PN 25 Rozsah nastavení: 1,0-4,5 bar / 3,0-11 bar Teplota: - Cirkulační voda / voda s glykolem do 30 %: C Připojení: - Vnější závit (navařovací, závitové nebo přírubové koncovky) - Příruba Objednávání Příklad: Regulátor tlaku přepouštěním; DN 15; k VS 4,0; PN 25; rozsah nastavení 1,0 4,5 bar; T max 150 C; vnější závit - Regulátor AVA DN 15 Kódové č.: 003H6614 Volitelné příslušenství: - navařovací koncovky Kódové č.: 003H6908 Regulátor je dodáván kompletně smontovaný, včetně impulsní trubky instalované mezi ventilem a ovládacím členem. Regulátor AVA Obrázek DN k VS Připojení p rozsah nastavení Kódové č. (mm) (m 3 /h) (bar) (bar) p rozsah nastavení Kódové č. 15 4,0 Válcový vnější G ¾ A 003H H ,3 závit podle G 1 A 003H H ,0 ISO 228/1 G 1¼ A 003H H6622 1,0-4, ,5 003H H Příruby PN 25, podle EN H H H H6631 Poznámka: Jiné typy regulátorů je možné dodat na základě speciální objednávky Příslušenství Obrázek Typové označení DN Připojení Kódové č H6908 Navařovací koncovka H H R ½ 003H6902 Koncovka s vnějším závitem 20 Kónický vnější závit dle normy EN R ¾ 003H R 1 003H H6915 Přírubová koncovka 20 Příruby PN 25, dle EN H H6917 DEN-SMT/SI VD.DC.H3.48 Danfoss 10/2013 1

2 Objednávání (pokračování) Servisní sady Obrázek Typové označení Servopohon s nastavovací pružinou Rozsah nastavení Δp (bar) Kódové č. 1,0-4,5 003H H6845 Technické údaje Ventil Jmenovitý průměr DN k VS hodnota m 3 /h 4,0 6,3 8,0 12, Kavitační faktor z 0,6 0,55 0,5 Netěsnost podle IEC 534 % hodnoty 0,02 0,05 k VS Jmenovitý tlak PN 25 Maximální diferenční tlak bar Médium Cirkulační voda / voda s glykolem do 30 % Hodnota ph média Min. 7, max. 10 Teplota média C Připojení Materiály Těleso ventilu ventil Vnější závit Příruba koncovky Navařovací, s vnějším závitem a přírubové závitové Červený bronz CuSn5ZnPb (Rg5) - přírubové - Ventilové sedlo Nerezová ocel, materiál č Kuželka ventilu Těsnění Systém pro vyrovnávání tlaku - Tvárná litina EN-GJS LT (GGG 40,3) Mosaz odolná proti odzinkování CuZn36Pb2As EPDM Píst Servopohon Typ Velikost servopohonu cm 2 54 Jmenovitý tlak PN 25 Rozsahy nastavování hodnot diferenčního tlaku a barva pružiny Materiály Pouzdro servopohonu Membrána Impulsní trubka bar Horní část membránového pouzdra Spodní část membránového pouzdra AVA 1,0-4, modrá Nerezová ocel, materiál č černá, zelená Mosaz odolná proti odzinkování CuZn36Pb2As EPDM Měděná trubka Ø6 1 mm 2 VD.DC.H3.48 Danfoss 10/2013 DEN-SMT/SI

3 Principy použití Přímo připojená topná soustava Nepřímo připojená topná soustava Regulace tlaku obtokového čerpadla Instalační polohy Při teplotě média do 100 C je možné regulátory instalovat do jakékoliv pozice. Jestliže jsou teploty vyšší, tak je možné regulátory instalovat pouze na vodorovné potrubí, se servopohonem směřujícím dolů. Diagram závislosti tlaku na teplotě pracovní oblast 2 EN-GJS LT (GGG 40.3) PN 25 1 CuSn5ZnPb (Rg5) PN 25 Maximálně povolený provozní tlak jako funkce teploty média (dle EN a EN ). DEN-SMT/SI VD.DC.H3.48 Danfoss 10/2013 3

4 Dimenzování Je dáno: Q max = 1,9 m 3 /h p min = 1,3 bar Nominální tlak PN 25 Hodnota k v se vypočítá podle vzorce: kv Qmax pmin k V = 1,7 m 3 /h 1,9 1,3 Řešení: V daném příkladu vybereme AVD DN 15, k VS hodnota 4,0 s rozsahem nastavení tlaku 1,0 4,5 bar. okruh výměník 4 VD.DC.H3.48 Danfoss 10/2013 DEN-SMT/SI

5 Konstrukce 1. Těleso ventilu 2. Vložka ventilu 3. Kuželka ventilu 4. Vřeteno ventilu 5. Regulační membrána 6. Pružina nastavování tlaku 7. Rukojeť nastavování tlaku, s možností nastavenou hodnotu zaplombovat 8. Převlečná matice 9. Horní část membránového pouzdra 10. Spodní část membránového pouzdra 11. Odvzdušňovací otvor 12. Impulsní trubka 13. Tlaková armatura pro připojení impulzní trubky 14. Servopohon Funkce Tlak z prostoru před ventilem je prostřednictvím impulsní trubky převeden do komory ovládacího členu a působí tak na regulační membránu. Na druhé straně membrány působí atmosférický tlak (prostřednictvím odvzdušňovacího otvoru). Regulační ventil je normálně uzavřen. Při zvyšujícím tlaku se otevírá a naopak, při snižujícím tlaku se zavírá, a tím zajišťuje konstantní hodnotu tlaku. Nastavování Nastavování tlaku Nastavování tlaku se provádí prostřednictvím nastavovací pružiny regulátoru tlaku. Nastavení lze provádět pomocí pružiny pro nastavování tlaku a/nebo indikátorů tlaku. DEN-SMT/SI VD.DC.H3.48 Danfoss 10/2013 5

6 Rozměry L1 L DN p = 1,0-4,5 bar L1 L H H1 H2 H3 H H1 H2 H3 Ø125 Ø125 DN p = 1,0-4,5 bar DN L L 1 H H 1 H 2 H 3 Hmotnost mm (kg) , , , , , ,9 Poznámka: Jiné rozměry přírub viz tabulka koncovek. Ø125 DN p = 3,0-11 bar Ø125 DN p = 3,0-11 bar DN L L 1 H H 1 H 2 H 3 Hmotnost mm (kg) , , , , , ,0 Poznámka: Jiné rozměry přírub viz tabulka koncovek. 6 VD.DC.H3.48 Danfoss 10/2013 DEN-SMT/SI

7 Rozměry (pokračování) L3 L2 L1 d1 d R k DN R 1) SW d L 1 2) L 2 L 3 k d 2 n mm 15 1/2 32 (G 3/4A) /4 41 (G 1A) (G 11/4A) ) Kuželový vnější závit podle EN ) Příruby PN 25 podle EN DEN-SMT/SI VD.DC.H3.48 Danfoss 10/2013 7
