Šoupátka Přehled 1.0. Řez šoupátkem:

Rozměr: px
Začít zobrazení ze stránky:

Download "Šoupátka Přehled 1.0. Řez šoupátkem:"

Transkript

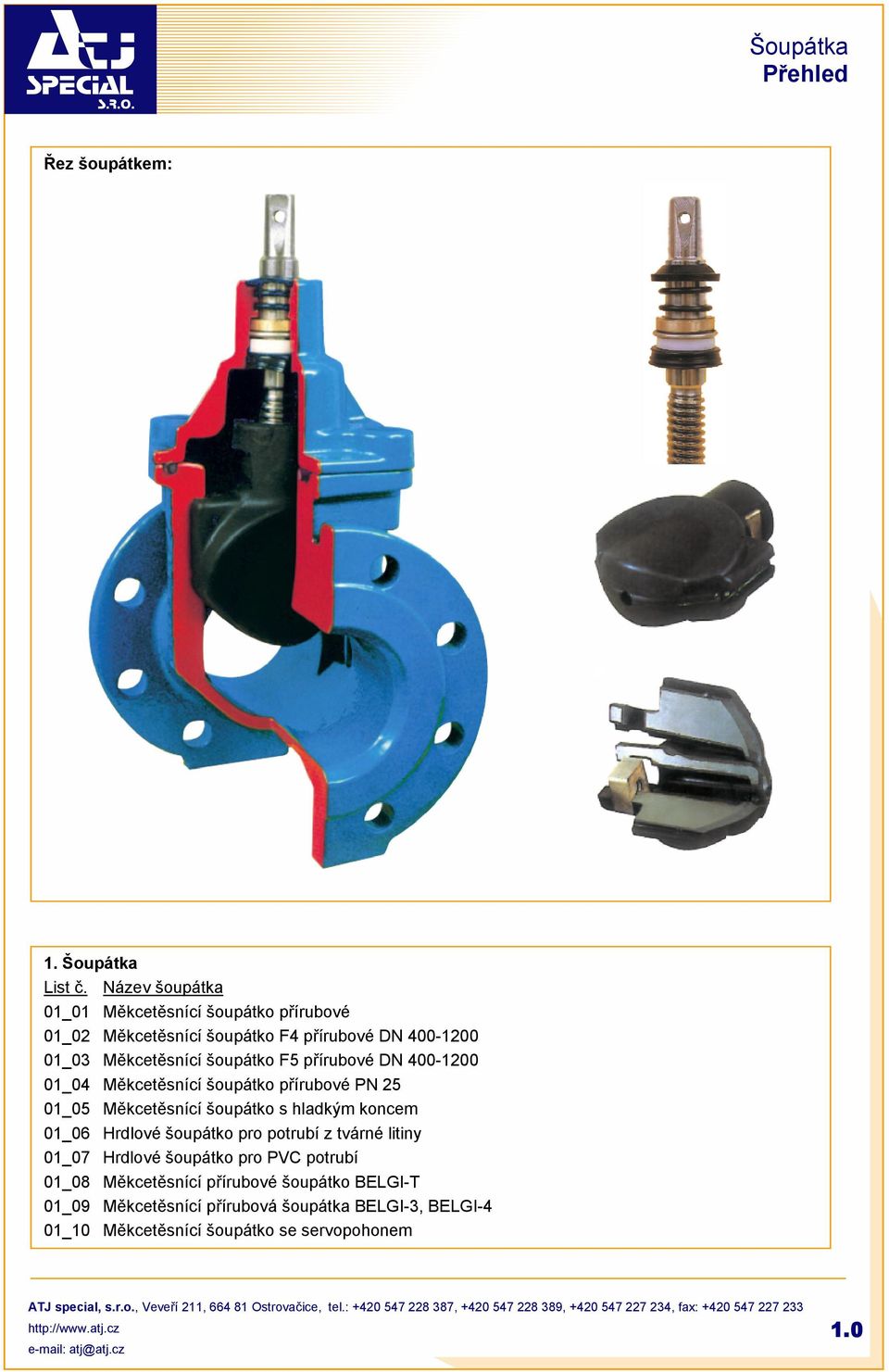

1 Přehled Řez šoupátkem: 1. Šoupátka List č. Název šoupátka 01_01 Měkcetěsnící šoupátko přírubové 01_02 Měkcetěsnící šoupátko F4 přírubové _03 Měkcetěsnící šoupátko F5 přírubové _04 Měkcetěsnící šoupátko přírubové PN 25 01_05 Měkcetěsnící šoupátko s hladkým koncem 01_06 Hrdlové šoupátko pro potrubí z tvárné litiny 01_07 Hrdlové šoupátko pro PVC potrubí 01_08 Měkcetěsnící přírubové šoupátko BELGI-T 01_09 Měkcetěsnící přírubová šoupátka BELGI-3, BELGI-4 01_10 Měkcetěsnící šoupátko se servopohonem ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

2

3 Šoupátka Měkcetěsnící šoupátko přírubové Měkcetěsnící přírubové šoupátko: Provedení: délka: o F4 krátká stavební délka o F5 dlouhá stavební délka o ČSN provedení dle ČSN PN 10, PN (F4 i F5) je dostupné se 4-děrovou přírubou dle ČSN Vhodné doplňky: ruční kolo (obj. č ) zemní zákopová souprava (obj. č , 11002) uliční poklop (obj. č ) podložka (obj. č ) Objednací údaje: obj. č.: 1002, 1003, 1004 Popis: určeno pro: pitnou vodu, tělo šoupátka: tvárná litina GGG 50 s centrálním vedením pro zabránění odírání těsnění klínu při ovládání, víko těla: GGG 50 s těsněním z EPDM, které je vložené do tvarované drážky, klín šoupěte: povrstvení standardně z EPDM (NBR na objednávku), vřeteno: nerez ocel dle normy DIN, zhotovené válcováním za studena, leštěné, s krytem proti vnikání nečistot, těsnění: dva těsnící kroužky z NBR, těsnící uzávěr z EPDM (trojnásobné na sobě nezávislé těsnění), matice vřetene: kovaná měděná slitina, průtokový profil: rovný a hladký pro zabránění turbulence a tlakových ztrát, antikorozní ochrana: elektrostaticky nanesený prášek epoidu RAL 5015 (modrá) s certifikátem GSK, min. tloušťka povrstvení 0,25 mm, ovládání: ručním kolem, servopohonem nebo zemní soupravou, umístění: do země nebo do šachty, výhody: snadná ovladatelnost. Dostupná : obj. č. typ PN F4 F5 ČSN 10/16 10/ ) u takto označených položek je šoupátka o jeden profil nižší než příruba. ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

4 Měkcetěsnící šoupátko přírubové Schéma: Stavební délka L: L [mm] F F ČSN Technické údaje: A D K [mm] G PN 10 b otvory [-] D K [mm] G PN b otvory [-] hmotnost přibližný počet otáček pro uzavření [kg] F F ,5 18,5 22, ČSN [-] 10 12, ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

5 Měkcetěsnící šoupátko F4 přírubové Měkcetěsnící šoupátko: Provedení: F4 krátká stavební délka s obtokem PN 10, PN 16 Vhodné doplňky: nutný nástavec k připojení zemní zákopové soupravy (je součástí dodávky) ruční kolo (obj. č ) zemní zákopová souprava (obj. č , 11002) uliční poklop (obj. č ) podložka (obj. č ) Objednací údaje: obj. č.: 1024, Popis: určeno pro: pitnou vodu, tělo šoupátka: tvárná litina GGG 50 s centrálním vedením pro zabránění odírání těsnění klínu při ovládání, víko těla: GGG 50 s těsněním z EPDM, které je vložené do tvarované drážky, klín šoupěte: povrstvení standardně z EPDM (NBR na objednávku), vřeteno: nerez ocel dle normy DIN, zhotovené válcováním za studena, leštěné, s krytem proti vnikání nečistot, těsnění: dva těsnící kroužky z NBR, těsnící uzávěr z EPDM (trojnásobné na sobě nezávislé těsnění), matice vřetene: kovaná měděná slitina, průtokový profil: rovný a hladký pro zabránění turbulence a tlakových ztrát, antikorozní ochrana: elektrostaticky nanesený prášek epoidu RAL 5015 (modrá) s certifikátem GSK, min. tloušťka povrstvení 0,25 mm, ovládání: ručním kolem, servopohonem nebo zemní soupravou, umístění: do země nebo do šachty, výhody: snadná ovladatelnost. Šoupátka s obtokem: měkcetěsnící šoupátko je opatřeno obtokem se šoupátkem 65, jež se používá při otevírání a zavírání šoupátka pro ulehčení a garanci jeho správné funkce, při nižších provozních tlacích cca do 0,3 MPa (3 bary) je použití obtoku jen doporučeno, při vyšších tlacích než 0,3 MPa musí být použit systém s obtokem, aby bylo vyrovnání tlaku pozvolné (zároveň lze snáze ovládat šoupě), teprve při dosažení minimálního tlaku za šoupátkem cca 0,3 MPa jej můžeme pomalu a plynule začít otvírat, hlavní šoupě nesmí zůstat v mezipoloze, nedoporučuje se pracovat s ním jako s regulačním systémem. Dostupná : obj. č. typ PN F F4 16 1) u takto označených položek je šoupátka o jeden profil nižší než příruba. 2) šoupátko s obtokem. ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

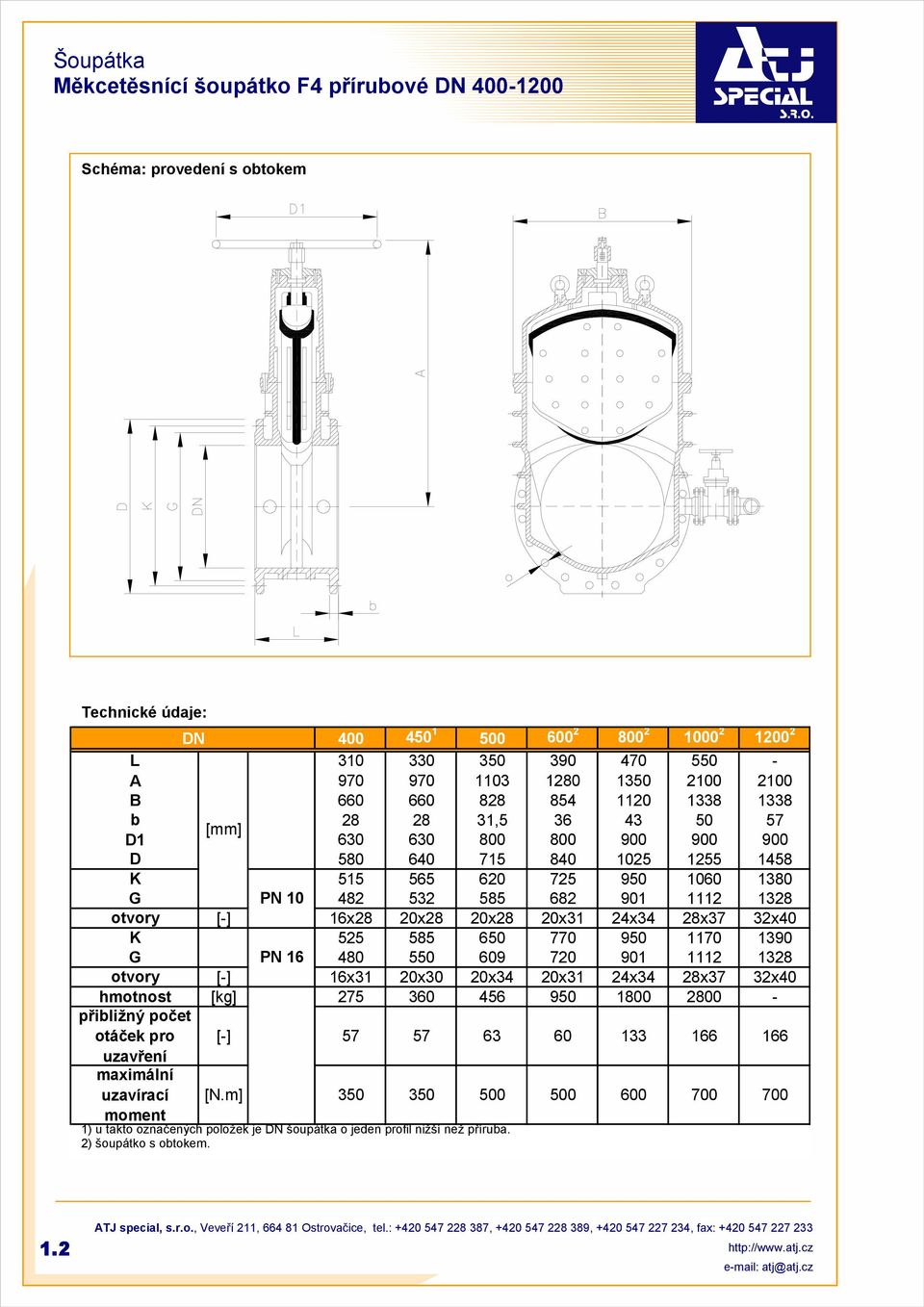

6 Měkcetěsnící šoupátko F4 přírubové Schéma: provedení s obtokem Technické údaje: L A B b , [mm] D D K G PN otvory [-] K G PN otvory [-] hmotnost [kg] přibližný počet otáček pro [-] uzavření maimální uzavírací [N.m] moment 1) u takto označených položek je šoupátka o jeden profil nižší než příruba. 2) šoupátko s obtokem. 1.2 ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

7 Měkcetěsnící šoupátko F5 přírubové Měkcetěsnící šoupátko: Provedení: F5 dlouhá stavební délka s obtokem PN 10, PN 16 Vhodné doplňky: nutný nástavec k připojení zemní zákopové soupravy (je součástí dodávky) ruční kolo (obj. č ) zemní zákopová souprava (obj. č , 11002) uliční poklop (obj. č ) podložka (obj. č ) Objednací údaje: obj. č. 1025, Popis: určeno pro: pitnou vodu, tělo šoupátka: tvárná litina GGG 50 s centrálním vedením pro zabránění odírání těsnění klínu při ovládání, víko těla: GGG 50 s těsněním z EPDM, které je vložené do tvarované drážky, klín šoupěte: povrstvení standardně z EPDM (NBR na objednávku), vřeteno: nerez ocel dle normy DIN, zhotovené válcováním za studena, leštěné, s krytem proti vnikání nečistot, těsnění: dva těsnící kroužky z NBR, těsnící uzávěr z EPDM (trojnásobné na sobě nezávislé těsnění), matice vřetene: kovaná měděná slitina, průtokový profil: rovný a hladký pro zabránění turbulence a tlakových ztrát, antikorozní ochrana: elektrostaticky nanesený prášek epoidu RAL 5015 (modrá) s certifikátem GSK, min. tloušťka povrstvení 0,25 mm, ovládání: ručním kolem, servopohonem nebo zemní soupravou, umístění: do země nebo do šachty, výhody: snadná ovladatelnost. Šoupátka s obtokem: měkcetěsnící šoupátko je opatřeno obtokem se šoupátkem 65, jež se používá při otevírání a zavírání šoupátka pro ulehčení a garanci jeho správné funkce, při nižších provozních tlacích cca do 0,3 MPa (3 bary) je použití obtoku jen doporučeno, při vyšších tlacích než 0,3 MPa musí být použit systém s obtokem, aby bylo vyrovnání tlaku pozvolné (zároveň lze snáze ovládat šoupě), teprve při dosažení minimálního tlaku za šoupátkem cca 0,3 MPa jej můžeme pomalu a plynule začít otvírat, hlavní šoupě nesmí zůstat v mezipoloze, nedoporučuje se pracovat s ním jako s regulačním systémem. Dostupná : obj. č. typ PN , , , F F5 16 1) u takto označených položek je šoupátka o jeden profil nižší než příruba. 2) šoupátko s obtokem. ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

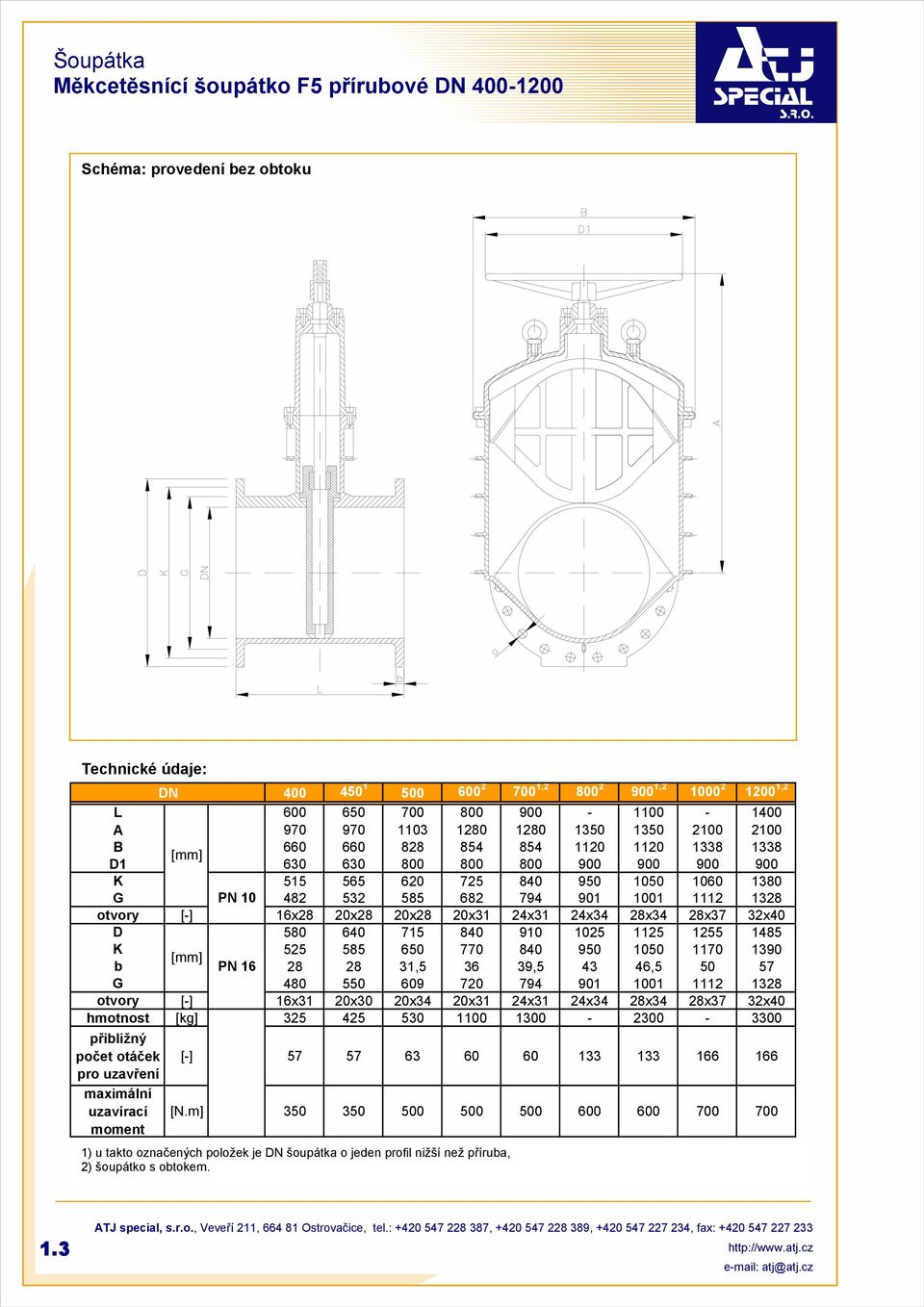

8 Měkcetěsnící šoupátko F5 přírubové Schéma: provedení bez obtoku Technické údaje: , , ,2 L A B [mm] D K G PN otvory [-] D K [mm] b PN , , , G otvory [-] hmotnost [kg] přibližný počet otáček [-] pro uzavření maimální uzavírací moment [N.m] ) u takto označených položek je šoupátka o jeden profil nižší než příruba, 2) šoupátko s obtokem. 1.3 ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

9 Měkcetěsnící šoupátko přírubové PN 25 Šoupátko pro PN 25: Provedení: F5 dlouhá stavební délka PN 25 (25 bar) Vhodné doplňky: ruční kolo (obj. č ) zemní zákopová souprava (obj. č , 11002) uliční poklop (obj. č ) podložka (obj. č ) Objednací údaje: obj. č Popis: určeno pro: pitnou vodu, tělo šoupátka: tvárná litina GGG 50 s centrálním vedením pro zabránění odírání těsnění klínu při ovládání, víko těla: GGG 50 s těsněním z EPDM, které je vložené do tvarované drážky, klín šoupěte: povrstvení standardně z EPDM (NBR na objednávku), vřeteno: nerez ocel dle normy DIN, zhotovené válcováním za studena, leštěné, s krytem proti vnikání nečistot, těsnění: dva těsnící kroužky z NBR, těsnící uzávěr z EPDM (trojnásobné na sobě nezávislé těsnění), matice vřetene: kovaná měděná slitina, průtokový profil: rovný a hladký pro zabránění turbulence a tlakových ztrát, antikorozní ochrana: elektrostaticky nanesený prášek epoidu RAL 5015 (modrá) s certifikátem GSK, min. tloušťka povrstvení 0,25 mm, ovládání: ručním kolem, servopohonem nebo zemní soupravou, umístění: do země nebo do šachty, výhody: snadná ovladatelnost. Dostupná : obj. č. typ PN F5 25 ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

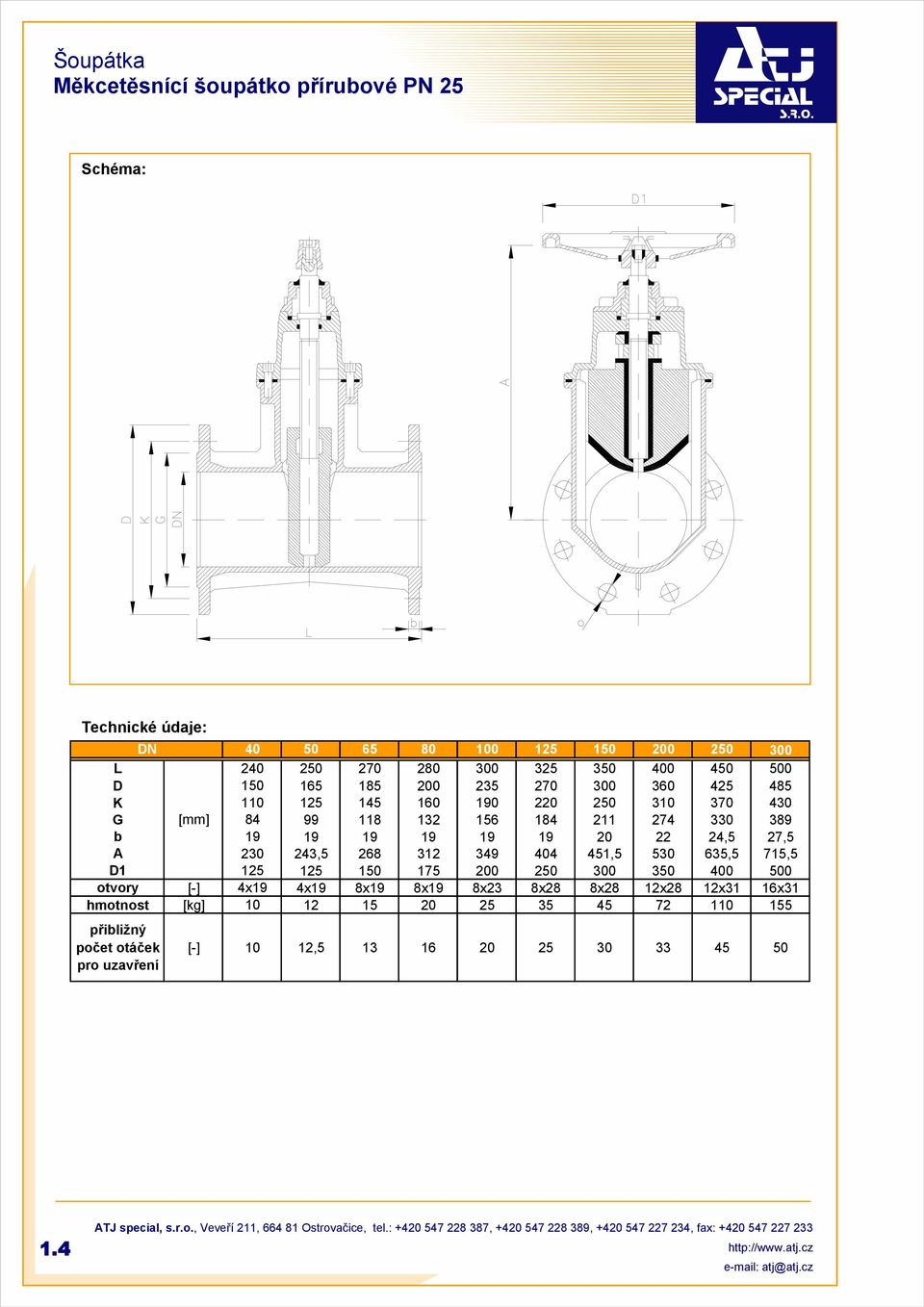

10 Měkcetěsnící šoupátko přírubové PN 25 Schéma: Technické údaje: L D K G [mm] b ,5 27,5 A , , ,5 715,5 D otvory [-] hmotnost [kg] přibližný počet otáček [-] 10 12, pro uzavření 1.4 ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

11 Měkcetěsnící šoupátko s volnými konci Zkracovací šoupátko: Provedení: šoupátko s hladkým koncem (zkracovací) PN 16 Vhodné doplňky: ruční kolo (obj. č ) zemní zákopová souprava (obj. č , 11002) uliční poklop (obj. č ) úsporná příruba (obj. č ) podložka (obj. č ) Objednací údaje: obj. č Popis: určeno pro: pitnou vodu, tělo šoupátka: tvárná litina GGG 50 s centrálním vedením pro zabránění odírání těsnění klínu při ovládání, víko těla: GGG 50 s těsněním z EPDM, které je vložené do tvarované drážky, klín šoupěte: povrstvení standardně z EPDM (NBR na objednávku), vřeteno: nerez ocel dle normy DIN, zhotovené válcováním za studena, leštěné, s krytem proti vnikání nečistot, těsnění: dva těsnící kroužky z NBR, těsnící uzávěr z EPDM (trojnásobné na sobě nezávislé těsnění), matice vřetene: kovaná měděná slitina, průtokový kanál: rovný a hladký pro zabránění turbulence a tlakových ztrát, antikorozní ochrana: elektrostaticky nanesený prášek epoidu RAL 5015 (modrá) s certifikátem GSK, min. tloušťka povrstvení 0,25 mm, ovládání: ručním kolem, servopohonem nebo zemní soupravou, umístění: do země nebo do šachty, výhody: snadná ovladatelnost. Pokyny pro montáž na přírubové potrubí: je li požadována kratší stavební délka, lze zkrátit šoupátko na potřebnou stavební délku, poté navléci na hladké konce připojovací příruby, následně těsnění, které se srovná s hladkým koncem šoupátka, dále se pokračuje standardním postupem, není třeba žádné ploché těsnění, šrouby s matkami dotahovat rovnoměrně vždy dvě naproti sobě, počet, druh a matice šroubů jsou dány předpisy pro spojování přírubových armatur, pozor porovnejte délku příruby L s délkou zkrácených konců šoupátka! Dostupná : obj. č. PN ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

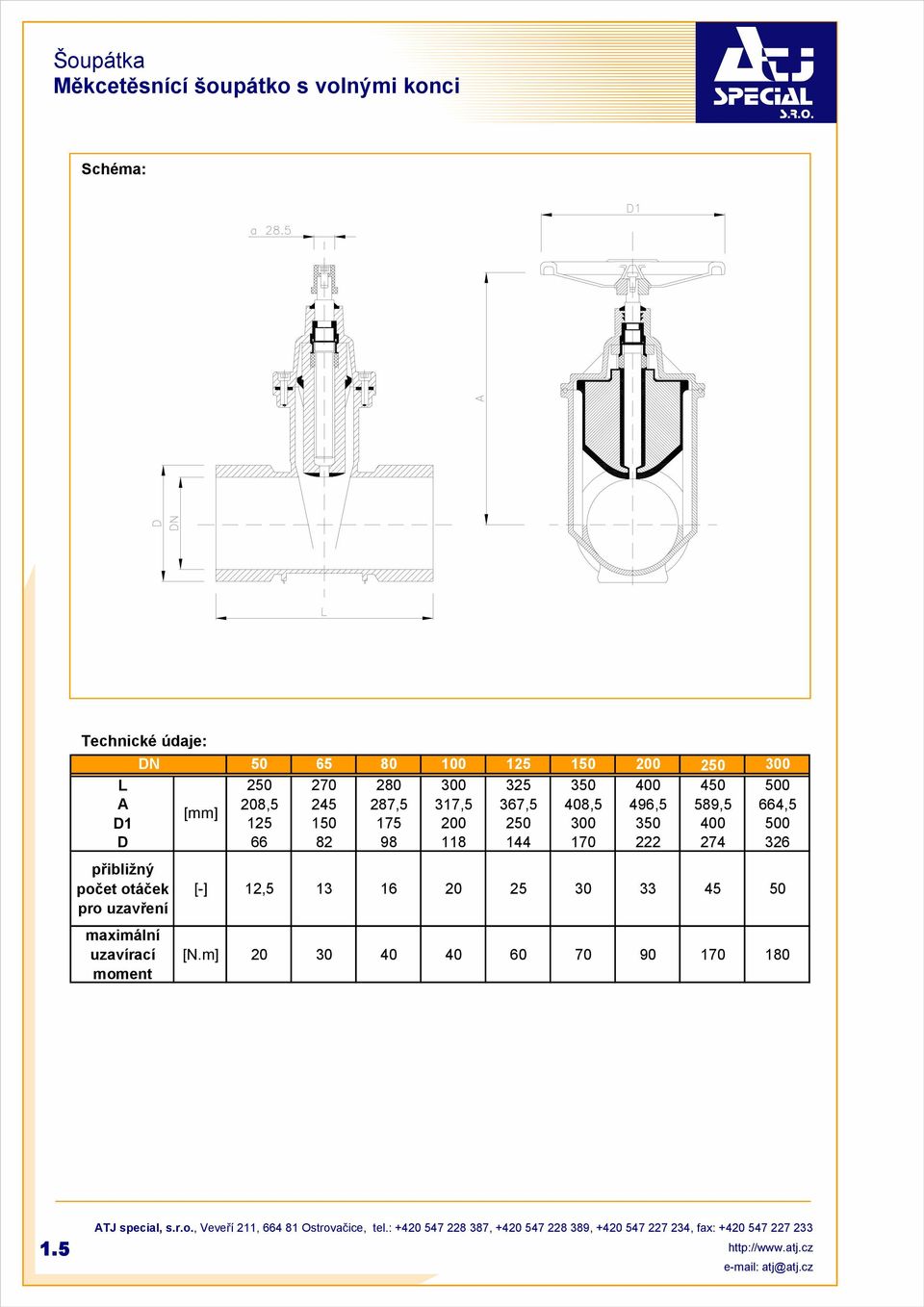

12 Měkcetěsnící šoupátko s volnými konci Schéma: Technické údaje: L A 208, ,5 317,5 367,5 408,5 496,5 589,5 664,5 [mm] D D přibližný počet otáček [-] 12, pro uzavření maimální uzavírací moment [N.m] ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

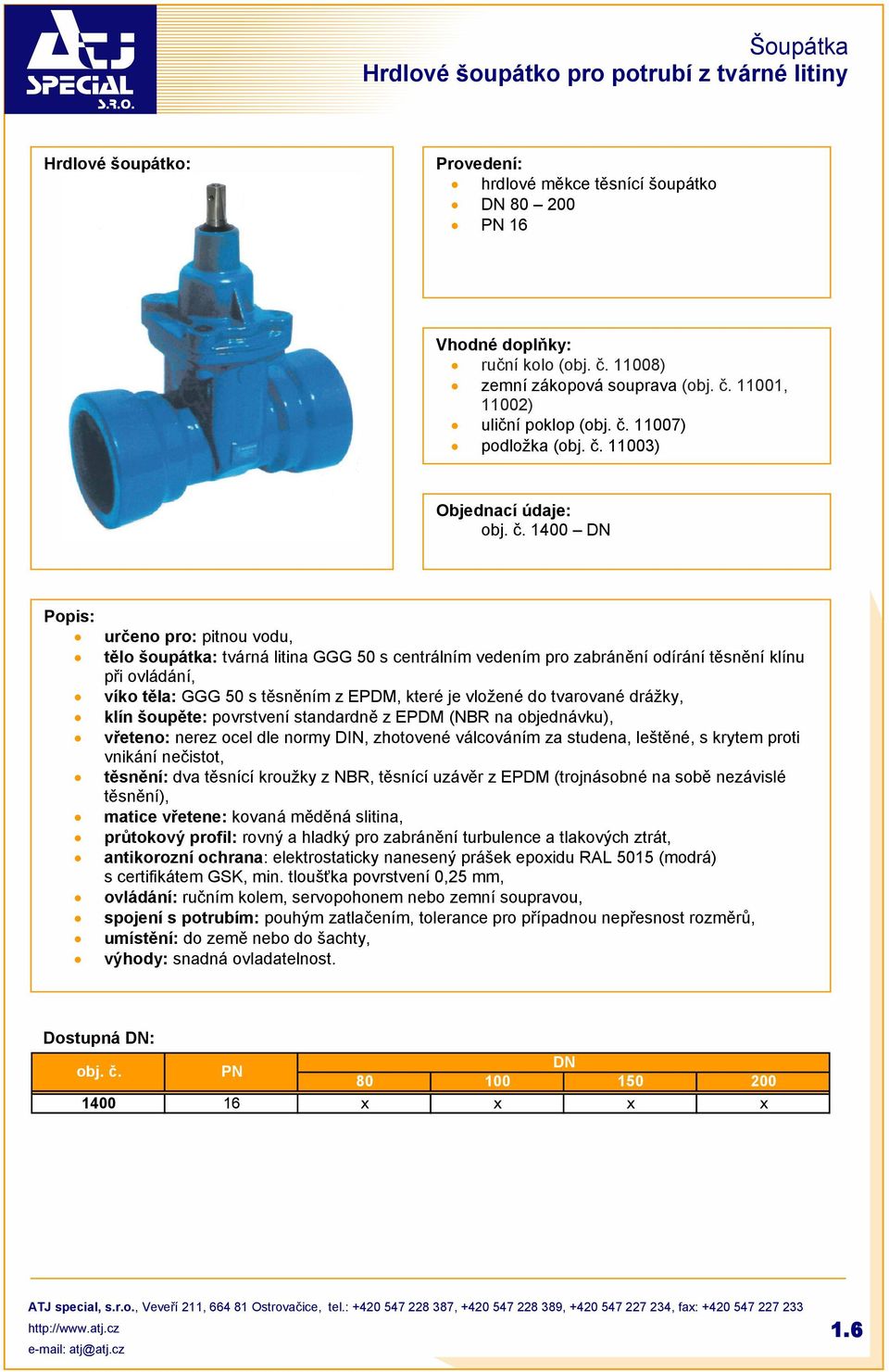

13 Hrdlové šoupátko pro potrubí z tvárné litiny Hrdlové šoupátko: Provedení: hrdlové měkce těsnící šoupátko PN 16 Vhodné doplňky: ruční kolo (obj. č ) zemní zákopová souprava (obj. č , 11002) uliční poklop (obj. č ) podložka (obj. č ) Objednací údaje: obj. č Popis: určeno pro: pitnou vodu, tělo šoupátka: tvárná litina GGG 50 s centrálním vedením pro zabránění odírání těsnění klínu při ovládání, víko těla: GGG 50 s těsněním z EPDM, které je vložené do tvarované drážky, klín šoupěte: povrstvení standardně z EPDM (NBR na objednávku), vřeteno: nerez ocel dle normy DIN, zhotovené válcováním za studena, leštěné, s krytem proti vnikání nečistot, těsnění: dva těsnící kroužky z NBR, těsnící uzávěr z EPDM (trojnásobné na sobě nezávislé těsnění), matice vřetene: kovaná měděná slitina, průtokový profil: rovný a hladký pro zabránění turbulence a tlakových ztrát, antikorozní ochrana: elektrostaticky nanesený prášek epoidu RAL 5015 (modrá) s certifikátem GSK, min. tloušťka povrstvení 0,25 mm, ovládání: ručním kolem, servopohonem nebo zemní soupravou, spojení s potrubím: pouhým zatlačením, tolerance pro případnou nepřesnost rozměrů, umístění: do země nebo do šachty, výhody: snadná ovladatelnost. Dostupná : obj. č. PN ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

14 Hrdlové šoupátko pro potrubí z tvárné litiny Schéma: Technické údaje: L A 287,5 317,5 408,5 496,5 [mm] D E hmotnost [kg] přibližný počet otáček pro uzavření [-] maimální uzavírací moment [N.m] ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

15 Hrdlové šoupátko pro PVC potrubí Hrdlové šoupátko: Provedení: hrdlové měkce těsnící šoupátko PN 16 Vhodné doplňky: ruční kolo (obj. č ) zemní zákopová souprava (obj. č , 11002) uliční poklop (obj. č ) podložka (obj. č ) Objednací údaje: obj. č Popis: určeno pro: pitnou vodu, tělo šoupátka: tvárná litina GGG 50 s centrálním vedením pro zabránění odírání těsnění klínu při ovládání, víko těla: GGG 50 s těsněním z EPDM, které je vložené do tvarované drážky, klín šoupěte: povrstvení standardně z EPDM (NBR na objednávku), vřeteno: nerez ocel dle normy DIN, zhotovené válcováním za studena, leštěné, s krytem proti vnikání nečistot, těsnění: dva těsnící kroužky z NBR, těsnící uzávěr z EPDM (trojnásobné na sobě nezávislé těsnění), matice vřetene: kovaná měděná slitina, průtokový profil: rovný a hladký pro zabránění turbulence a tlakových ztrát, antikorozní ochrana: elektrostaticky nanesený prášek epoidu RAL 5015 (modrá) s certifikátem GSK, min. tloušťka povrstvení 0,25 mm, ovládání: ručním kolem, servopohonem nebo zemní soupravou, umístění: do země nebo do šachty, výhody: snadná ovladatelnost. Dostupná : obj. č. PN ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

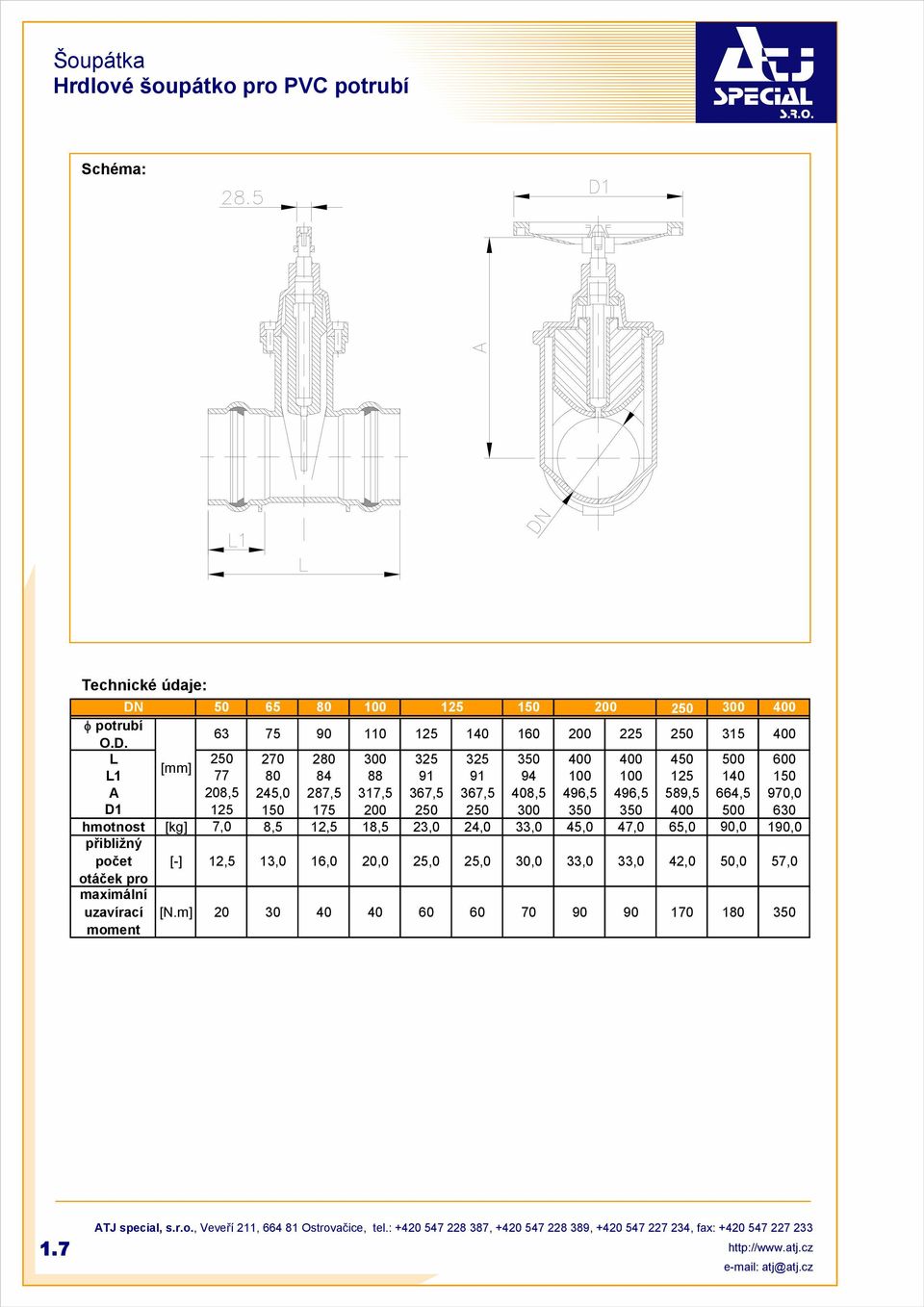

16 Hrdlové šoupátko pro PVC potrubí Schéma: Technické údaje: φ potrubí O.D L [mm] L A 208,5 245,0 287,5 317,5 367,5 367,5 408,5 496,5 496,5 589,5 664,5 970,0 D hmotnost [kg] 7,0 8,5 12,5 18,5 23,0 24,0 33,0 45,0 47,0 65,0 90,0 190,0 přibližný počet [-] 12,5 13,0 16,0 20,0 25,0 25,0 30,0 33,0 33,0 42,0 50,0 57,0 otáček pro maimální uzavírací [N.m] moment 1.7 ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

17 Měkcetěsnící přírubové šoupátko BELGI-T Šoupátko BELGI-T: Provedení: šoupátko na odbočce PN 10, PN 16 Vhodné doplňky: ruční kolo (obj. č ) zemní zákopová souprava (obj. č , 11002) uliční poklop (obj. č ) podložka (obj. č ) Objednací údaje: obj. č. 1610, Popis: určeno pro: pitnou vodu, tělo šoupátka: tvárná litina GGG 50 s centrálním vedením pro zabránění odírání těsnění klínu při ovládání, víko těla: GGG 50 s těsněním z EPDM, které je vložené do tvarované drážky, klín šoupěte: povrstvení standardně z EPDM (NBR na objednávku), vřeteno: nerez ocel dle normy DIN, zhotovené válcováním za studena, leštěné, s krytem proti vnikání nečistot, těsnění: dva těsnící kroužky z NBR, těsnící uzávěr z EPDM (trojnásobné na sobě nezávislé těsnění), matice šoupátka: kovaná měděná slitina, průtokový kanál: rovný a hladký pro zabránění turbulence a tlakových ztrát, antikorozní ochrana: elektrostaticky nanesený prášek epoidu RAL 5015 (modrá) s certifikátem GSK, min. tloušťka povrstvení 0,25 mm, ovládání: ručním kolem, servopohonem nebo zemní soupravou, umístění: do země nebo do šachty, použití: pro jednoduchou instalaci odbočky na potrubí, výhoda: snížení počtu spojů a úspora místa. Dostupná : obj. č. PN Kombinace - 1: ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

18 Měkcetěsnící přírubové šoupátko BELGI-T Schéma: Technické údaje: A 287,5 317,5 408,5 496,5 D L L1 kombinace [mm] D K G PN b otvory [-] D K [mm] G PN b otvory [-] přibližný počet otáček pro uzavření [-] ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

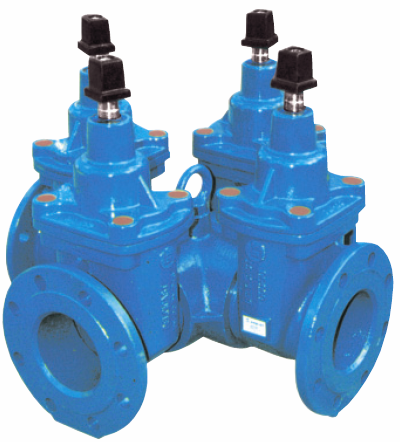

19 Měkcetěsnící přírubová šoupátka BELGI-3, BELGI-4 Šoupátko BELGI-4: Provedení: trojšoupátko, čtyřšoupátko jmenovitý tlak PN 10, PN 16 možnost kombinace různých a typů jednotlivých odboček Vhodné doplňky: ruční kolo (obj. č ) zemní zákopová souprava (obj. č , 11002) uliční poklop (obj. č ) podložka (obj. č ) Objednací údaje: obj. č. 1630, 1631 Popis: určeno pro: pitnou vodu, tělo šoupátka: tvárná litina GGG 50 s centrálním vedením pro zabránění odírání těsnění klínu při ovládání, víko těla: GGG 50 s těsněním z EPDM, které je vložené do tvarované drážky, klín šoupěte: povrstvení standardně z EPDM (NBR na objednávku), vřeteno: nerez ocel dle normy DIN, zhotovené válcováním za studena, leštěné, s krytem proti vnikání nečistot, těsnění: dva těsnící kroužky z NBR, těsnící uzávěr z EPDM (trojnásobné na sobě nezávislé těsnění), matice vřetene: kovaná měděná slitina, průtokový profil: rovný a hladký pro zabránění turbulence a tlakových ztrát, antikorozní ochrana: elektrostaticky nanesený prášek epoidu RAL 5015 (modrá) s certifikátem GSK, min. tloušťka povrstvení 0,25 mm, ovládání: ručním kolem, servopohonem nebo zemní soupravou, umístění: do země nebo do šachty, použití: kompaktní tvar je předurčen pro stísněné podmínky, další kombinace různých typů a na dotaz. Dostupná : obj. č. typ PN BELGI BELGI-4 16 ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

20 Měkcetěsnící přírubová šoupátka BELGI-3, BELGI-4 Schéma: Technické údaje: L H ,5 387,5 427,5 492, ,5 789,5 892 A [mm] 208, ,5 317,5 367,5 408,5 496,5 589,5 664,5 G G hmotnost [kg] BELGI BELGI ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

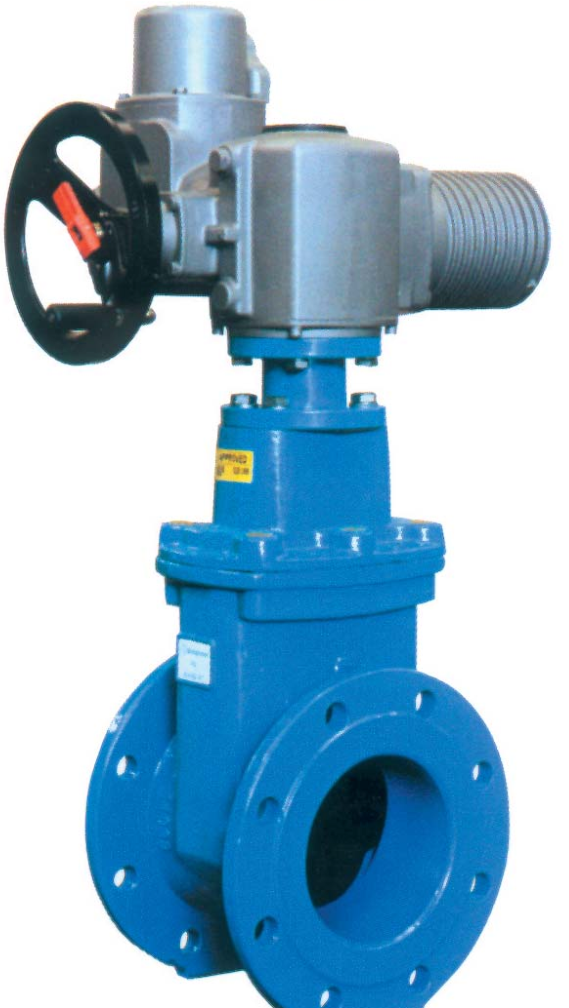

21 Měkcetěsnící šoupátko se servopohonem Měkce těsnící šoupátko: Provedení: délka: o F4 krátká stavební délka o F5 dlouhá stavební délka o ČSN provedení dle ČSN PN 16 Možné typy servopohonů: AUMA CENTORK Vhodné doplňky: programovatelná řídící jednotka dálkový vysílač polohy Objednací údaje: obj. č. 1710, 1720, 1730 Popis: víceotáčkový elektrický servopohon, krytí: bezpečné provedení s ochranou před vniknutím vody v provedení: o IP 66 ochrana proti tryskající vodě, o IP 67 ochrana při ponoření do vody dle IEC 529 (standard), o IP 68 ochrana před vniknutím vody (podle individuálních požadavků odběratele konzultujte při objednávce. Toto krytí předpokládá odpovídající kabelové šroubení s těsněním, rozsah provozních teplot: od 25 do +120 C (standard: 25 až +80 C), přívod elektrického proudu: ovládán koncovými vypínači nebo ochranou proti překročení kroutícího momentu, normované montážní příruby, signalizace zdvihu, signalizace polohy signálem 0 20 ma nebo 4 20 ma možnost nastavení zdvihu (otevřeno, zavřeno), nastavení polohy lze provádět buď potenciometrem nebo ručně kolečkem, tři tepelné ochrany, v dodávce podrobný návod pro údržbu. Dostupná : obj. č. typ PN krátká F dlouhá F ČSN 16 ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:

22 Měkcetěsnící šoupátko se servopohonem Schéma: Technické údaje: A ma B D H , ,5 562,5 611,5 650,5 774, H1 [mm] , ,5 312,5 361,5 400,5 484, H F L F ČSN F hmotnost [kg] F ČSN počet otáček pro [-] 10 12, uzavření maimální uzavírací [N.m] moment 1.10 ATJ special, s.r.o., Veveří 211, Ostrovačice, tel.: , , , fa:
