1 Registrační úlová váha EMMA Práce s ovladačem - referenční příručka verze 1.0 listopad 2014 Apis Digital

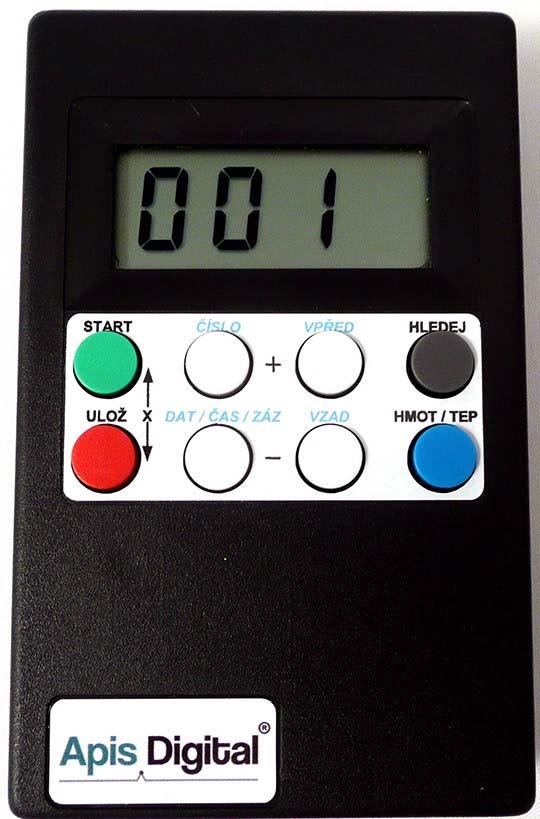

2 Způsob ovládání tlačítek Při práci s ovladačem se nemusíte bát experimentovat nebo mít obavy, že byste mohli nevhodným ovládáním nějaká uložená data nebo nastavení nechtěně vymazat či poškodit. Jediná tlačítka pro vymazání zaznamenaných dat nebo uložení změn nastavení jsou tlačítka START a ULOŽ. Z preventivních důvodů se vždy aktivují pouze operací "" a tlačítko ULOŽ je navíc v červené barvě. Ostatní tlačítka slouží pouze k prohlížení zaznamenaných dat nebo k pracovním (předběžným) úpravám nastavení, než se toto upravené nastavení rozhodnete uložit. Pokud chcete změněnou hmotnost váhy nebo nastavení záznamníku uložit, musíte nakonec vždy použít výše zmíněné tlačítko ULOŽ.. OBSAH: Přečtení čisté hmotnosti z váhy... 3 Úprava čisté hmotnosti ve váze... 4 Přečtení celkové hmotnosti z váhy... 5 Změna čísla váhy... 6 Přidání dat ze záznamníku do ovladače... 7 Vymazání dat v záznamníku... 8 Spuštění nebo zastavení automatického záznamu... 9 Provedení jednorázového záznamu Prohlížení dat v záznamníku Nastavení záznamníku /12

3 Přečtení čisté hmotnosti z váhy Předem se ujistěte, že máte váhu k ovladači připojenu a ovladač je zapnutý. dle potřeby i opakovaně, až se ukáže číslo váhy se kterou chcete pracovat číslo váhy (001 až 031) čistá hmotnost v kg teplota ve st. Celsia opakovaným klikáním přepínáte mezi zobrazením teploty a hmotnosti = stisknout tlačítko a nejpozději do 0.5 s ho pustit. 3/12

4 Úprava čisté hmotnosti ve váze Předem se ujistěte, že máte váhu k ovladači připojenu a ovladač je zapnutý. dle potřeby i opakovaně, až se ukáže číslo váhy se kterou chcete pracovat číslo váhy (001 až 031) čistá hmotnost v kg dle potřeby nastavte novou hodnotu čisté hmotnosti nová hodnota čisté hmotnosti v kg (např. zde na 15,4 kg) již uložená nová hodnota čisté hmotnosti = stisknout tlačítko a nejpozději do 0.5 s ho pustit. = stisknout tlačítko a držet ho, dokud se úplně vpravo neobjeví čárka, potom tlačítko pustit, viz. ilustrační obrázek: 4/12

5 Přečtení celkové hmotnosti z váhy Předem se ujistěte, že máte váhu k ovladači připojenu a ovladač je zapnutý. dle potřeby i opakovaně, až se ukáže číslo váhy se kterou chcete pracovat číslo váhy (001 až 031) celková hmotnost v kg teplota ve st. Celsia opakovaným klikáním přepínáte mezi zobrazením teploty a hmotnosti = stisknout tlačítko a nejpozději do 0.5 s ho pustit. = stisknout tlačítko a držet ho, dokud se neobjeví hodnota hmotnosti 5/12

6 Změna čísla váhy Předem se ujistěte, že máte váhu k ovladači připojenu a ovladač je zapnutý. Shodným způsobem lze změnit i až 249). dle potřeby i opakovaně, až se ukáže číslo váhy se kterou chcete pracovat číslo váhy (001 až 031) původní číslo váhy aktivované pro změnu dle potřeby nastavte nové požadované číslo váhy požadované nové číslo váhy již uložené nové číslo váhy = stisknout tlačítko a nejpozději do 0.5 s ho pustit. = stisknout tlačítko a držet ho, dokud se úplně vpravo neobjeví čárka, potom tlačítko pustit, viz. ilustrační obrázky: 6/12

7 Přidání dat ze záznamníku do ovladače Předem se ujistěte, že máte záznamník k ovladači připojen a ovladač je zapnutý. dle potřeby i opakovaně, až se ukáže číslo záznamníku, ze kterého chcete data stáhnout až 249) datum posledního záznamu (např ) = stisknout tlačítko a nejpozději do 0.5 s ho pustit. = stisknout tlačítko a držet ho, dokud se úplně vpravo neobjeví čárka, potom tlačítko pustit, viz. ilustrační obrázek: 7/12

8 Vymazání dat v záznamníku Předem se ujistěte, že máte záznamník k ovladači připojený a ovladač je zapnutý. Stejným způsobem se pracuje se záznamníkem 250 obsaženým v ovladači. dle potřeby i opakovaně, až se ukáže číslo záznamníku, ve kterém chcete data vymazat až 250) současně stisknout obě tlačítka = stisknout tlačítko a nejpozději do 0.5 s ho pustit. = současně stisknout obě tlačítka a držet je, dokud se úplně vpravo neobjeví čárka, potom tlačítko pustit, viz. ilustrační obrázek: 8/12

9 Spuštění nebo zastavení automatického záznamu Předem se ujistěte, že máte záznamník k ovladači připojený a ovladač je zapnutý. Stejným způsobem se pracuje se záznamníkem 250 obsaženým v ovladači. dle potřeby i opakovaně, až se ukáže číslo záznamníku, který chcete spustit nebo zastavit až 250), záznamník stojí stojící záznamník je spuštěn, a naopak, běžící je zastaven nemá-li záznamník dosud nastaven čas, přejde se při pokusu o jeho spuštění do jeho nastavení. až 250), záznamník běží = stisknout tlačítko a nejpozději do 0.5 s ho pustit. = stisknout tlačítko a držet ho, dokud se úplně vpravo neobjeví čárka, potom tlačítko pustit, viz. ilustrační obrázek: 9/12

10 Provedení jednorázového záznamu Předem se ujistěte, že máte záznamník k ovladači připojený a ovladač je zapnutý. Stejným způsobem se pracuje se záznamníkem 250 obsaženým v ovladači. dle potřeby i opakovaně, až se ukáže číslo záznamníku, do kterého chcete záznam udělat až 250), záznamník běží datum posledního záznamu (např ) do 5 s po uvolnění tlačítka se záznam provede = stisknout tlačítko a nejpozději do 0.5 s ho pustit. = stisknout tlačítko a držet ho, dokud se úplně vpravo neobjeví čárka, potom tlačítko pustit, viz. ilustrační obrázek: 10/12

11 Prohlížení dat v záznamníku Předem se ujistěte, že máte záznamník k ovladači připojený a ovladač je zapnutý. Stejným způsobem se pracuje se záznamníkem 250 obsaženým v ovladači. dle potřeby i opakovaně, až se ukáže číslo záznamníku, ve kterém si chcete data prohlížet až 250), záznamník běží nyní jste přešli do režimu prohlížení dat uložených v záznamníku datum posledního záznamu (např ) prohlížení dat zobrazení čisté hmotnosti v kg ze záznamníku Ovládání pro prohlížení dat uložených v záznamníku: - Tlačítkem ČÍSLO si vyberete váhu. - Tlačítkem DAT/ČAS/ZAZ si postupným přepínáním volíte zobrazení: DAT = datum záznamu ČAS = čas ZÁZ = pořadové číslo - Tlačítkem HMOT/TEP si přepínáte zobrazení: HMOT = čistá hmotnost vybrané váhy TEP = teplota vybrané váhy - Tlačítky VPŘED a VZAD se posouvá záznam, z něhož se zobrazuje zvolený druh údaje pro vybranou váhu. = stisknout tlačítko a nejpozději do 0.5 s ho pustit. 11/12

12 Nastavení záznamníku Předem se ujistěte, že máte záznamník k ovladači připojený a ovladač je zapnutý. Stejným způsobem se pracuje se záznamníkem 250 obsaženým v ovladači. dle potřeby i opakovaně, až se ukáže číslo záznamníku, který chcete nastavit až 250), záznamník běží aktuální rok nastavení času (2014) Volba parametru levými tlačítky: rok (2000 až 2099) měsíc (1 až 12) den (1 až 31) hodina (0 až 23) minuta (0 až 59) posun (0 až 23 hodin) interval (1, 3, 6, 12, 24 hodin) Nastavení hodnoty pravými tlačítky. = stisknout tlačítko a nejpozději do 0.5 s ho pustit. = stisknout tlačítko a držet ho, dokud se úplně vpravo neobjeví čárka, potom tlačítko pustit, viz. ilustrační obrázek: 12/12
