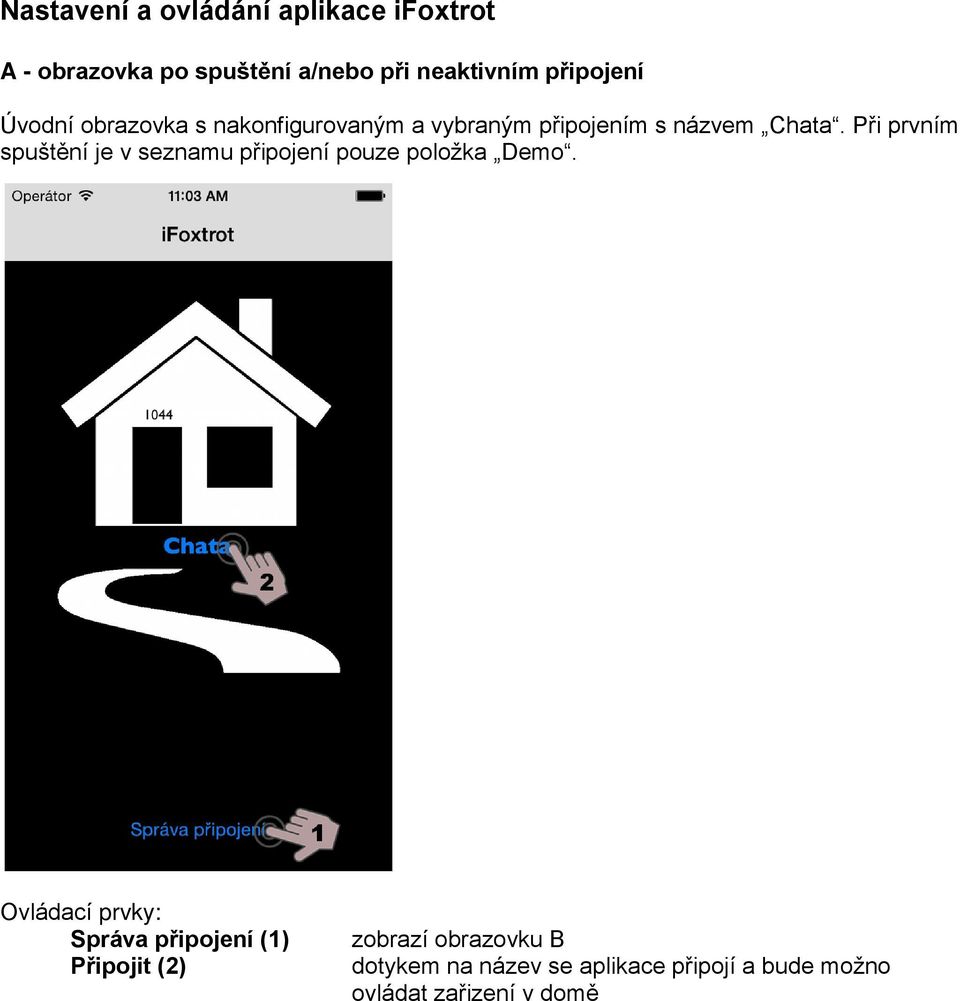

1 Nastavení a ovládání aplikace ifoxtrot A - obrazovka po spuštění a/nebo při neaktivním připojení Úvodní obrazovka s nakonfigurovaným a vybraným připojením s názvem Chata. Při prvním spuštění je v seznamu připojení pouze položka Demo. Správa připojení (1) Připojit (2) zobrazí obrazovku B dotykem na název se aplikace připojí a bude možno ovládat zařizení v domě

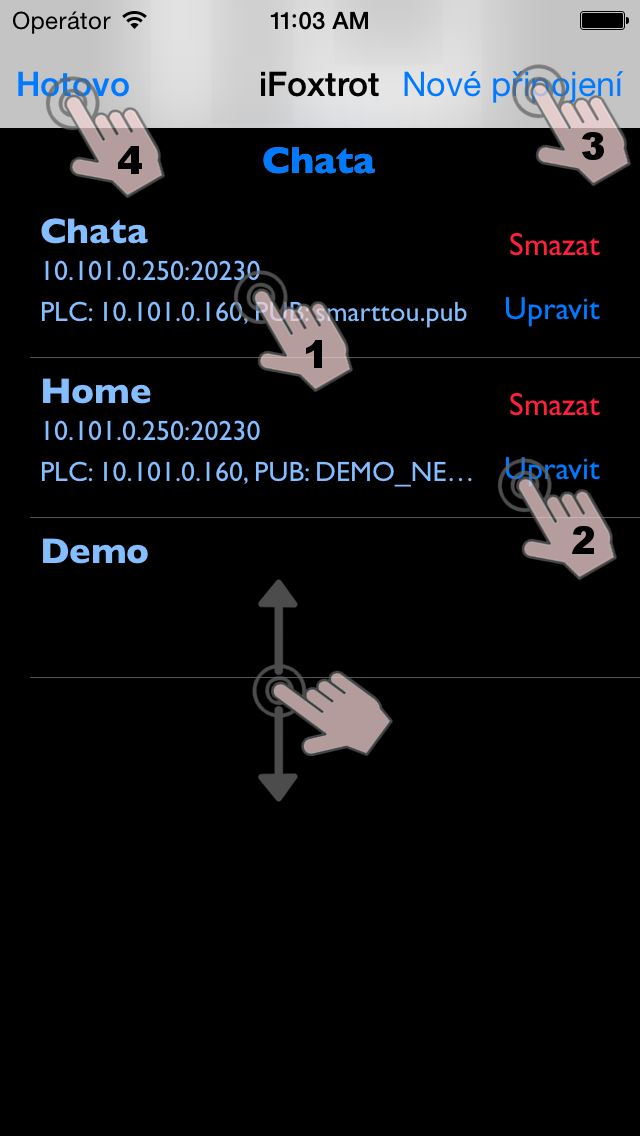

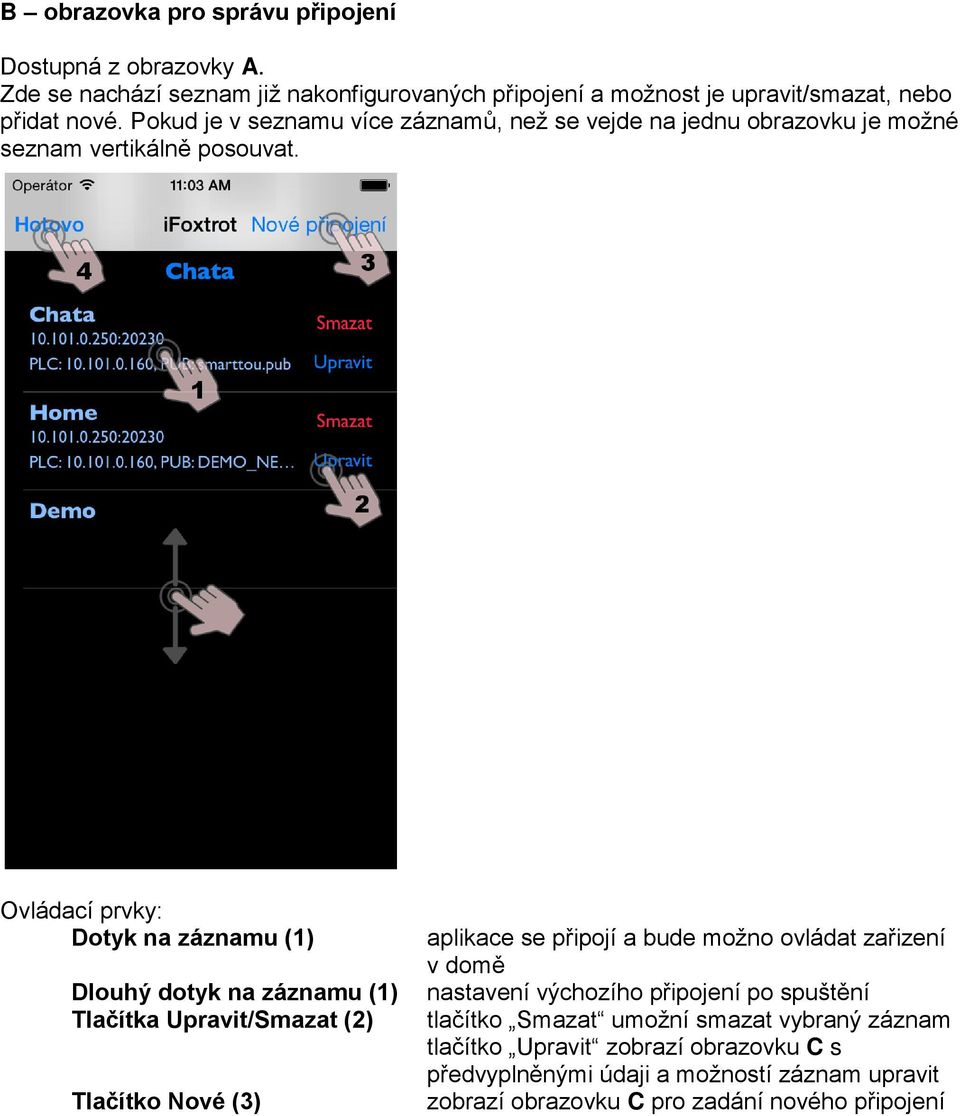

2 B obrazovka pro správu připojení Dostupná z obrazovky A. Zde se nachází seznam již nakonfigurovaných připojení a možnost je upravit/smazat, nebo přidat nové. Pokud je v seznamu více záznamů, než se vejde na jednu obrazovku je možné seznam vertikálně posouvat. Dotyk na záznamu (1) Dlouhý dotyk na záznamu (1) Tlačítka Upravit/Smazat (2) Tlačítko Nové (3) aplikace se připojí a bude možno ovládat zařizení v domě nastavení výchozího připojení po spuštění tlačítko Smazat umožní smazat vybraný záznam tlačítko Upravit zobrazí obrazovku C s předvyplněnými údaji a možností záznam upravit zobrazí obrazovku C pro zadání nového připojení

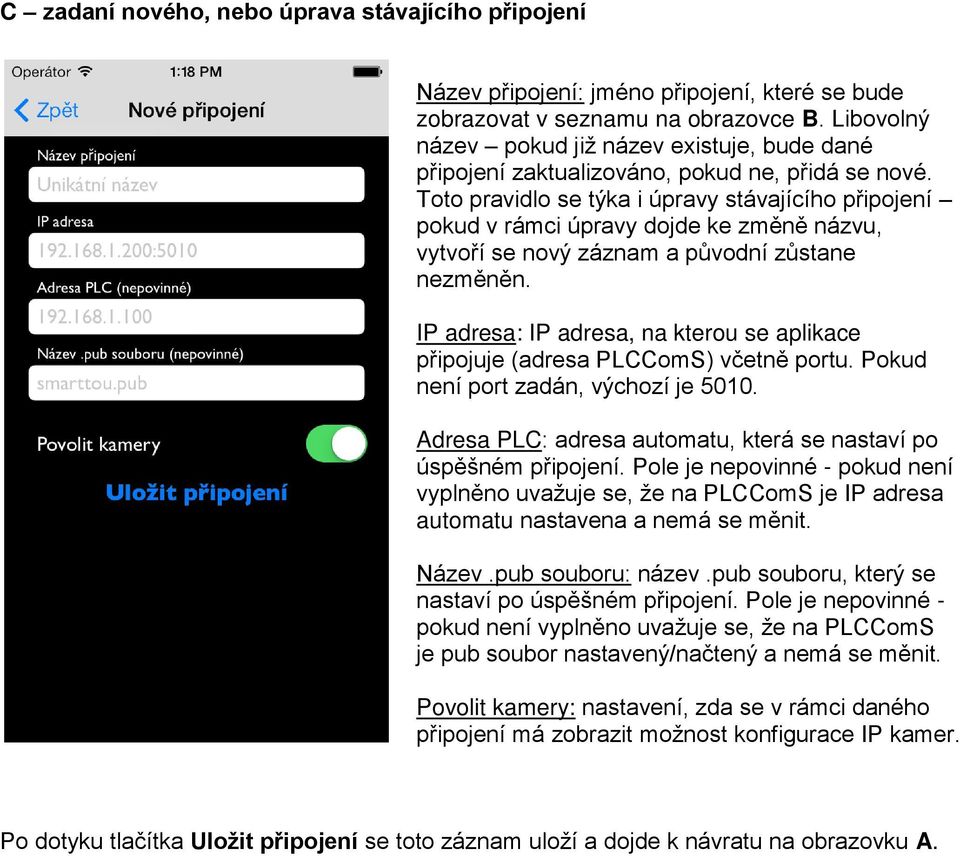

3 C zadaní nového, nebo úprava stávajícího připojení Název připojení: jméno připojení, které se bude zobrazovat v seznamu na obrazovce B. Libovolný název pokud již název existuje, bude dané připojení zaktualizováno, pokud ne, přidá se nové. Toto pravidlo se týka i úpravy stávajícího připojení pokud v rámci úpravy dojde ke změně názvu, vytvoří se nový záznam a původní zůstane nezměněn. IP adresa: IP adresa, na kterou se aplikace připojuje (adresa PLCComS) včetně portu. Pokud není port zadán, výchozí je Adresa PLC: adresa automatu, která se nastaví po úspěšném připojení. Pole je nepovinné - pokud není vyplněno uvažuje se, že na PLCComS je IP adresa automatu nastavena a nemá se měnit. Název.pub souboru: název.pub souboru, který se nastaví po úspěšném připojení. Pole je nepovinné - pokud není vyplněno uvažuje se, že na PLCComS je pub soubor nastavený/načtený a nemá se měnit. Povolit kamery: nastavení, zda se v rámci daného připojení má zobrazit možnost konfigurace IP kamer. Po dotyku tlačítka Uložit připojení se toto záznam uloží a dojde k návratu na obrazovku A.

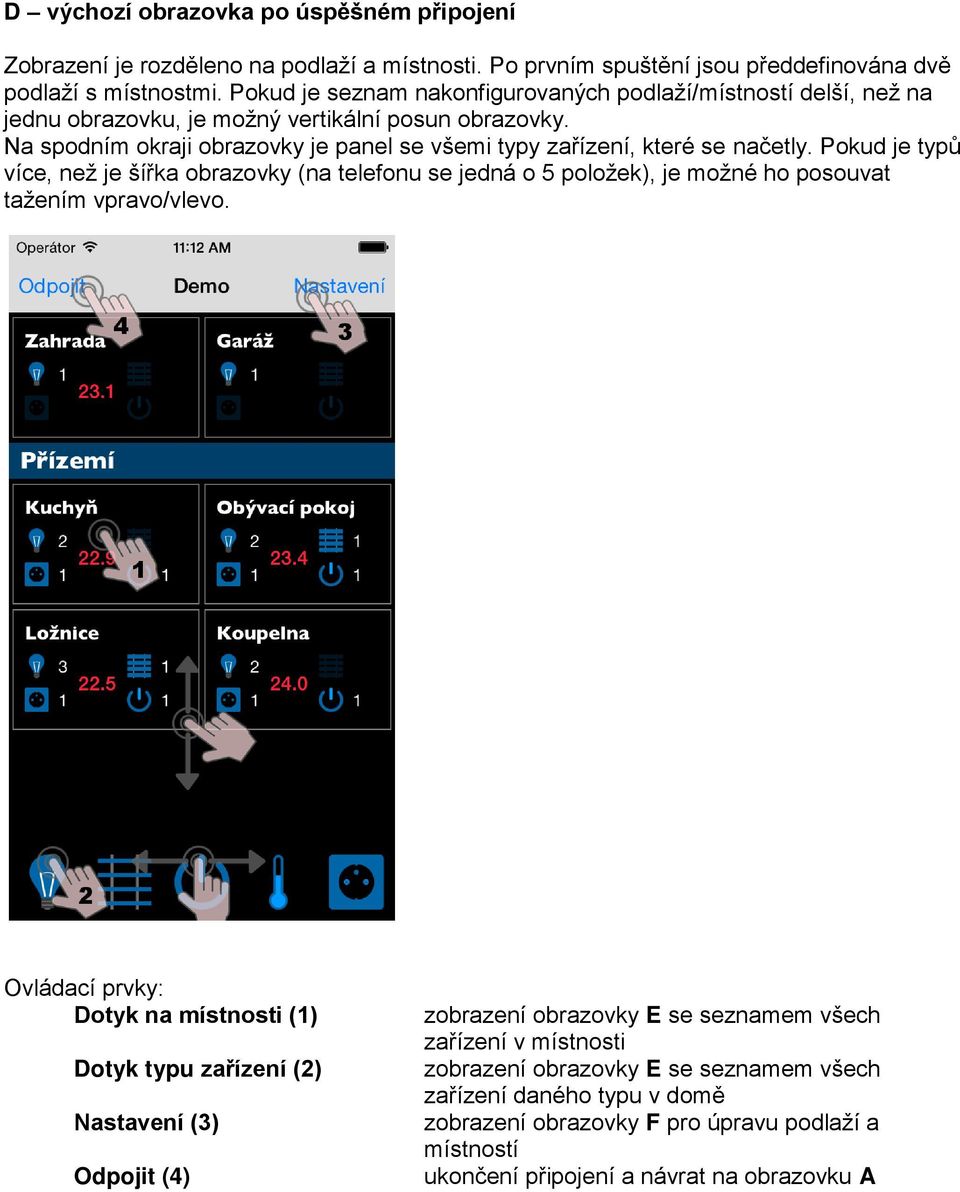

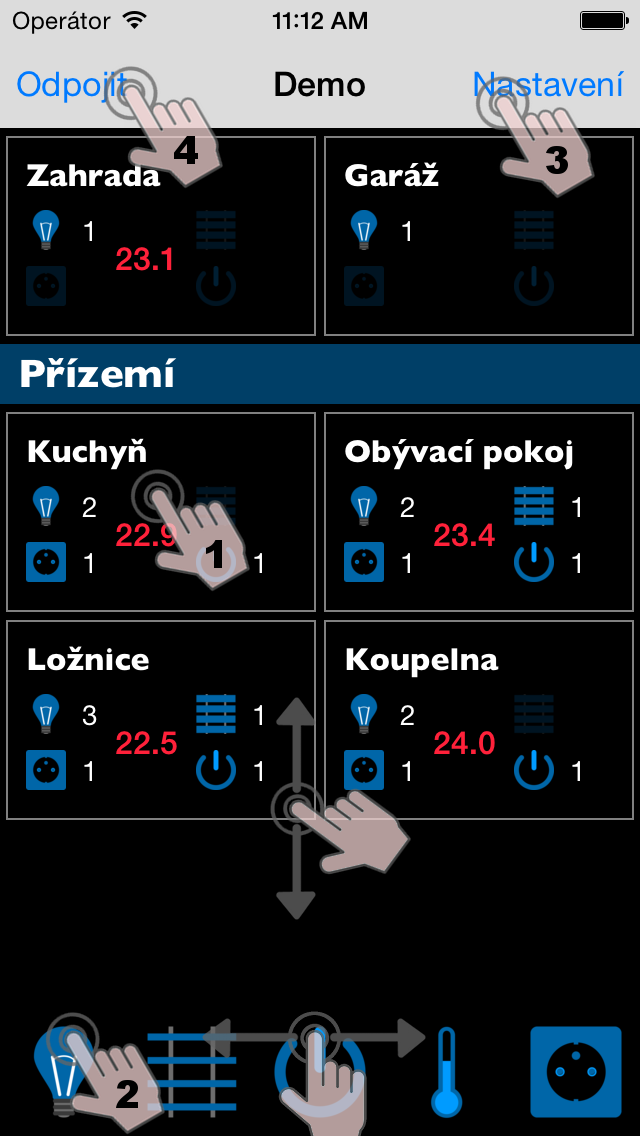

4 D výchozí obrazovka po úspěšném připojení Zobrazení je rozděleno na podlaží a místnosti. Po prvním spuštění jsou předdefinována dvě podlaží s místnostmi. Pokud je seznam nakonfigurovaných podlaží/místností delší, než na jednu obrazovku, je možný vertikální posun obrazovky. Na spodním okraji obrazovky je panel se všemi typy zařízení, které se načetly. Pokud je typů více, než je šířka obrazovky (na telefonu se jedná o 5 položek), je možné ho posouvat tažením vpravo/vlevo. Dotyk na místnosti (1) Dotyk typu zařízení (2) Nastavení (3) Odpojit (4) zobrazení obrazovky E se seznamem všech zařízení v místnosti zobrazení obrazovky E se seznamem všech zařízení daného typu v domě zobrazení obrazovky F pro úpravu podlaží a místností ukončení připojení a návrat na obrazovku A

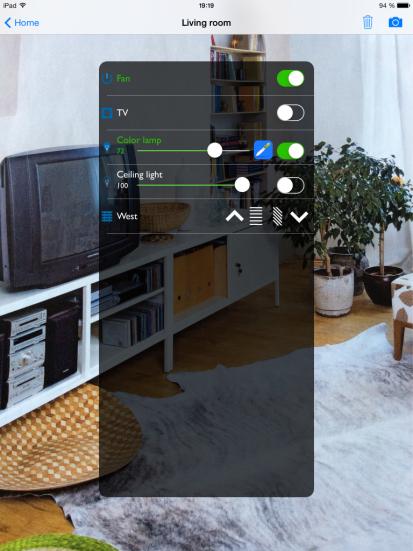

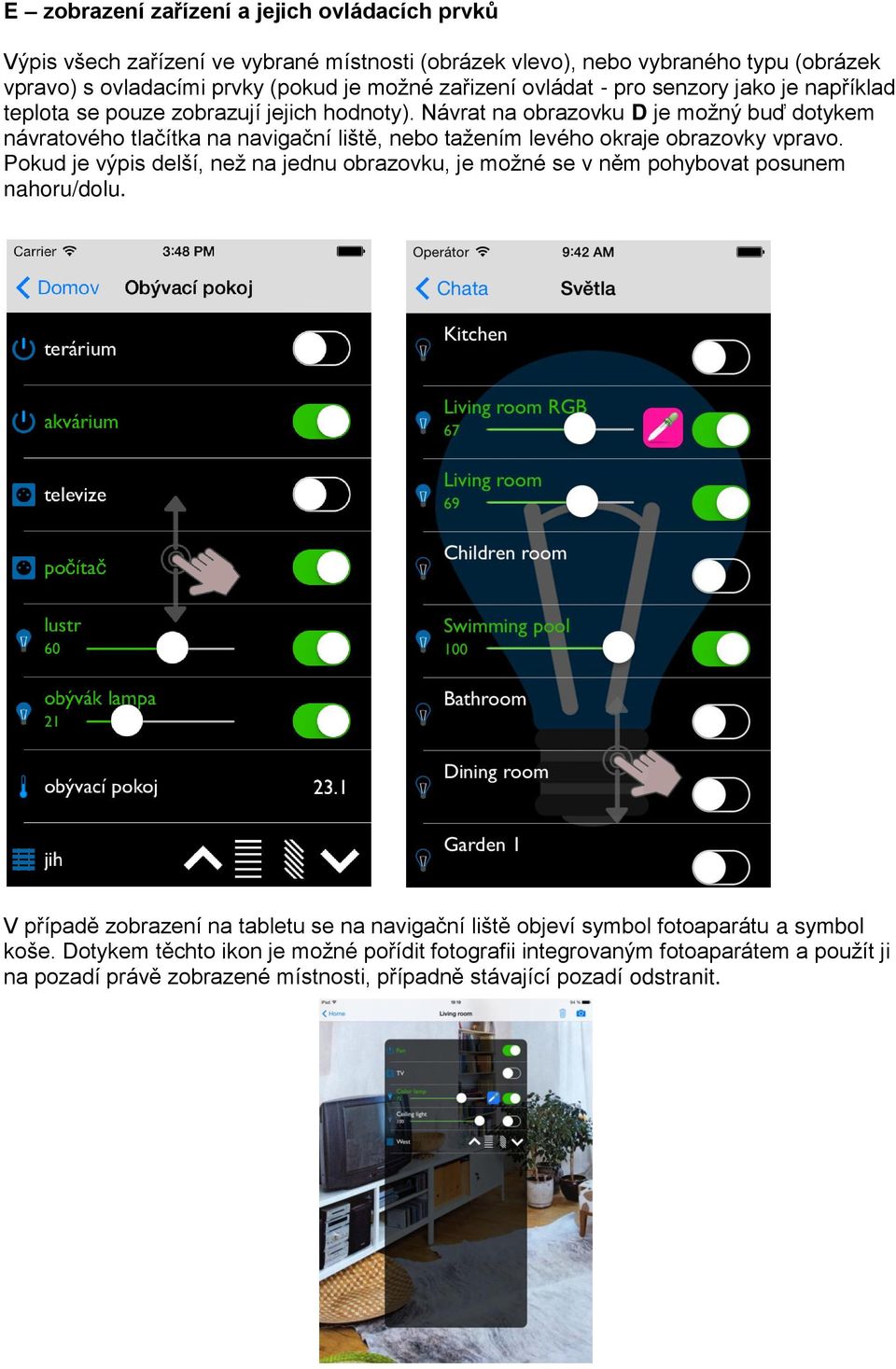

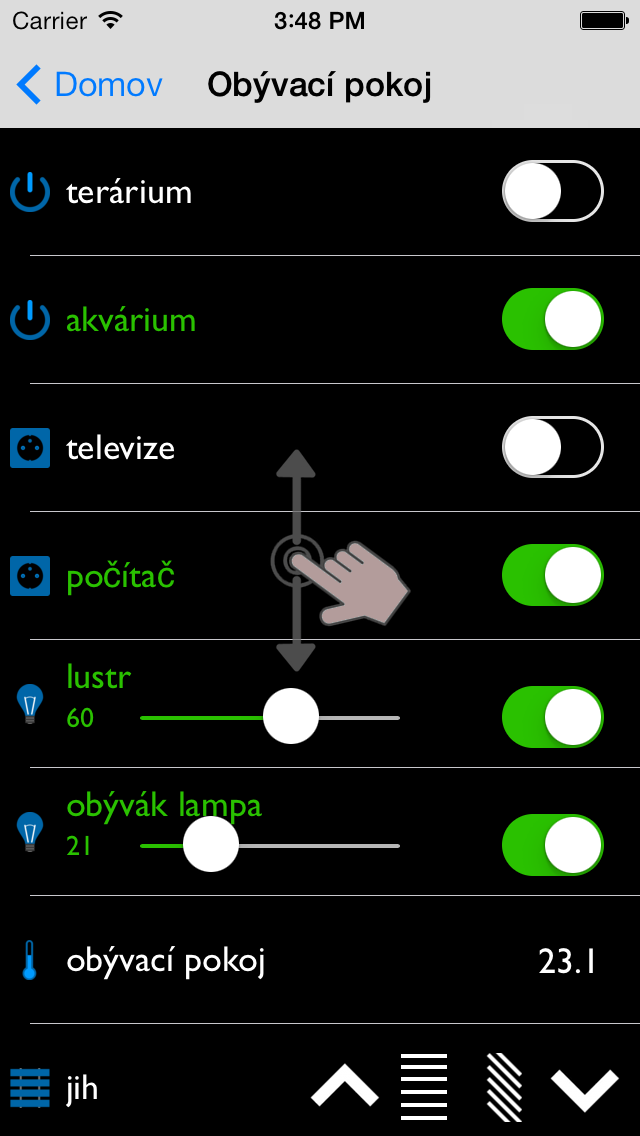

5 E zobrazení zařízení a jejich ovládacích prvků Výpis všech zařízení ve vybrané místnosti (obrázek vlevo), nebo vybraného typu (obrázek vpravo) s ovladacími prvky (pokud je možné zařizení ovládat - pro senzory jako je například teplota se pouze zobrazují jejich hodnoty). Návrat na obrazovku D je možný buď dotykem návratového tlačítka na navigační liště, nebo tažením levého okraje obrazovky vpravo. Pokud je výpis delší, než na jednu obrazovku, je možné se v něm pohybovat posunem nahoru/dolu. V případě zobrazení na tabletu se na navigační liště objeví symbol fotoaparátu a symbol koše. Dotykem těchto ikon je možné pořídit fotografii integrovaným fotoaparátem a použít ji na pozadí právě zobrazené místnosti, případně stávající pozadí odstranit.

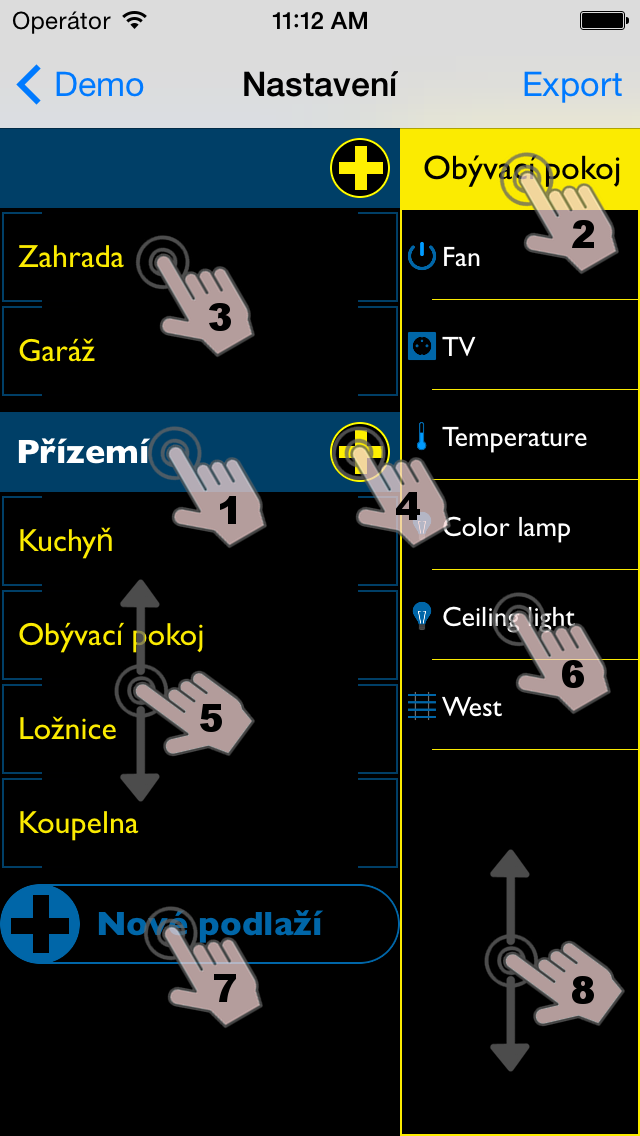

6 F nastavení podlaží, místností a zařízení v místnostech Obrazovka slouží k úpravě podlaží a místností, rozmístění jednotlivých zařízení do nich pojmenování všech těchto prvků. Zobrazení je rozděleno do dvou částí v levé je seznam podlaží/místností a v pravé seznam zařízení vybrané místnosti. Pravou i levou část je možné posouvat nahoru/dolů (ovládání 5 a 8), pokud je seznam delší, než na jednu obrazovku. Dotyk na názvu podlaží (1) Přejetí po podlaží vlevo (3) Dotyk na názvu místnosti (2) Dotyk na místnosti (3) Přejetí po místnosti vlevo (3) Přidání místnosti (4) Dotyk na zařízení (6) Dlouhý dotyk na zařízení (6) Tlačítko Nové podlaží (7) přejmenování podlaží pokud bude jméno prázdné, nezobrazí se hlavička podlaží na obrazovce D smazání podlaží včetně všech místností (všechna dotčená zařízení se přesunou do první místností prvního podlaží) přejmenování místnosti zobrazení seznamu zařízení, které místnost obsahuje smazání místnosti (všechna dotčená zařízení se přesunou do první místností prvního podlaží) do vybraného podlaží bude přidána místnost přejmenování zařízení při dlouhém podržení se dané zařízení uchopí a je možné ho přesunout do jiné místnosti stylem táhni a pusť přidání nového podlaží s jednou výchozí místností Pokud je název podlaží prázdný/nevyplněný (jako na zde uvedeném příkladu), na domovské obrazovce se nezobrazuje hlavička daného podlaží. Pokud podlaží obsahuje pouze jednu místnost, na domovské obrazovce je tato místnost zobrazena jednořádkově přes celou

7 šířku telefonu/tabletu a bez názvu. V ostatních případech se místnosti zobrazují orámované s velikostí na 1/2 obrazovky (na telefonu), respektive 1/3 obrazovky (na tabletu). Kombinací těchto dvou vlastností nastavení lze dosáhnout vyhovujícího zobrazení na domovské obrazovce. Tlačítko Export na navigační liště umožní aktuální nastavení podlaží, místností a zařízení v nich odeslat em. Pokud se tento soubor s nastavením následně otevře na mobilním zařízení, kde je nainstalovaná aplikace ifoxtrot je možné toto nastavení naimportovat k některému z nastavených připojení.
