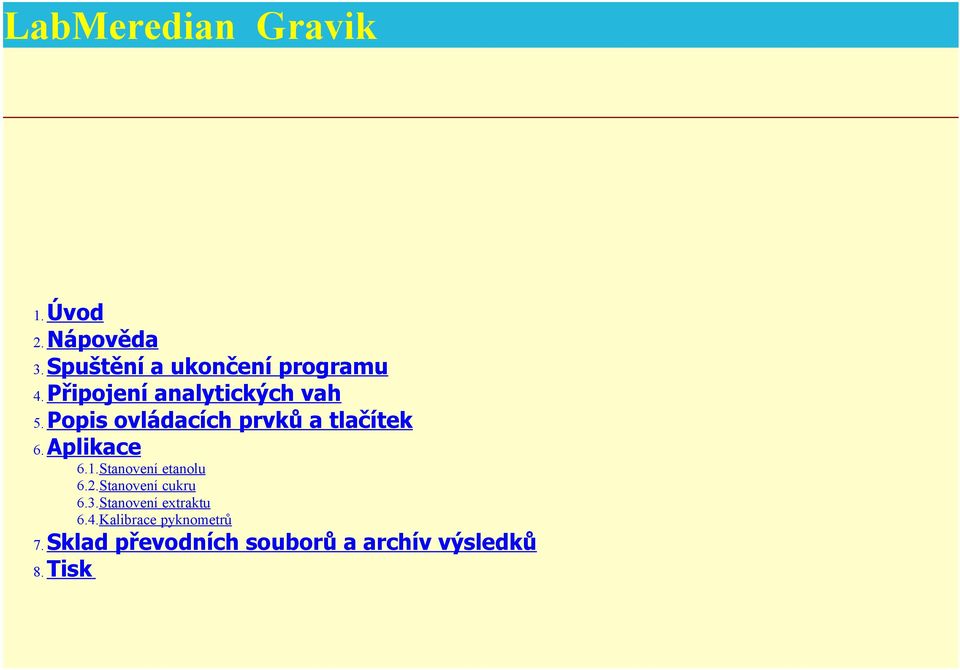

1 LabMeredian Gravik gravik 1.Úvod 2.Nápověda 3.Spuštění a ukončení programu 4.Připojení analytických vah 5.Popis ovládacích prvků a tlačítek 6.Aplikace 6.1.Stanovení etanolu 6.2.Stanovení cukru 6.3.Stanovení extraktu 6.4.Kalibrace pyknometrů 7.Sklad převodních souborů a archív výsledků 8.Tisk

2 1. Úvod (zpět) Program LabMeredian Gravik (LM Gravik) je speciální část projektu LabMeredian a využívá databáze LM RIS. Pomocí tohoto programu lze provést napojení na analytické váhy a automatický přenos naměřených hodnot do výpočtového schématu. Po ukončení práce s daným vzorkem se konečné výsledky archivují a automaticky se zapisují do databáze LM RIS. Program byl vyvinut pro vážkové stanovení ethanolu, cukru a extraktu v lihovinách. 2. Nápověda (zpět) Nápovědu k programu lze rozdělit do tří skupin: 2.1. Kompletní nápověda - spouští se z vedlejšího (servisního) menu a obsahuje popis celého programu. Tato nápověda je ve formátu html a je možno ji prohlížet a tisknout aktuálně nastaveným prohlížečem (doporučeno: IE 6, Mozilla Firefox,Opera nebo MS Word) po stisknutí tlačítka s ikonou tiskárny. Návrat na začátek nápovědy - tlačítko s domečkem Vlastní nápověda - vytvoří se v panelu poznámky v servisním menu. Editace poznámek se provádí v poznámkovém bloku (po zapsání nových poznámek nezapomeňte uložit obsah poznámkového bloku) Bublinová nápověda- při najetí kurzoru myši na vybraný objekt se zobrazí bublina s nápovědou. 3. Spuštění a ukončení programu (zpět) Po spuštění programu se vyplní uživatelské jméno a heslo (max. 10 znaků). Po třetím nesprávném zadání jména nebo hesla se program sám ukončí. Po úspěšném přihlášení se vpravo nahoře zobrazí jméno příslušného pracovníka, které bylo zapsáno již dříve v programu LM RIS. V horním pruhu hlavního panelu se zobrazují informace k právě prováděné činnosti. Ulončení programu se provádí pomocí křížku vpravo nahoře.

3 4. Připojení analytických vah (zpět) Připojení vah je provedeno automaticky po spuštění tohoto programu. Pokud proběhlo správné připojení pak na panelu vah svítí nebo problikává zelená kontrolka. Panel vah lze jednoduše přemisťovat po celé pracovní ploše. Šipka v pravé části slouží ke získání podrobnějších informací o daném připojení. Trvale zhasnutá kontrolka indikuje přerušené spojení (např. vypnuté váhy, rozpojený kabel apod.).

4 5. Popis ovládacích prvků a tlačítek (zpět) 5.1. Hlavní menu slouží k nastavení pracovních panelů: 1. stanovení ethanolu 2. stanovení cukru 3. sanovení extraktu 4. kalibrace pyknometrů a seznamy 5. servisní panel 5.2. Servisní menu

5 slouží k přepínání položek v servisním panelu : 1. kompletní nápověda 2. vlastní nápověda 3. sklad převodních záznamů 4. archív výsledků 5.3. Pracovní tlačítka slouží k manipulaci a nastavení parametrů v aktuální aplikaci: 1. přepočet tabulky 2. uložení rozpracované tabulky 3. manuální zadávání a opravy dat 4. mazání vybraných řádků 5. tisk aplikace 6. metrologické informace 7. archivace hotových výsledků

6 6. Aplikace (zpět) obecné ovládání : dvojklik na buňku kniha - zobrazí nabídku pro výběr příslušné knihy položky rok, zkouška a objem se nastavují ručně dvojklik na buňku va sloupci vzorek->hotovo poznačí daný řádek jako hotový (připravený k vyexportování z příslušné tabulky) dvojklik na buňku va sloupci vzorek->číslo vyvolá nabídku s čísly vzorků pro nastavenou knihu (číslo i materiál lze nastavit též ručně) manuální zadávání je možné při stisknutém pracovním tlačítku 3-manuální zadávání a opravy dat mazání dat v řádcích je možné při stisknutém tlačítku 4-mazání vybraných řádků archivace výsledků a záznamů pro sklad se provede pouze pro řádky, které jsou označeny jako hotové, pomocí tlačítka 7-archivace hotových výsledků 6.1. Stanovení ethanolu v lihovinách (zpět) dvojklik na buňku va sloupci vyhodnocení->podíl A (B)->pyknometr->číslo vyvolá nabídku pyknometrů dvojklik na buňku va sloupci vyhodnocení->podíl A (B)->vzorek vloží aktuální hodnotu z připojených vah (hodnoty v těchto buňkách lze nastavovat ručně)

7 6.2. Stanovení cukru v lihovinách (zpět) dvojklik na buňku va sloupci vyhodnocení->frita->značka vyvolá nabídku frit dvojklik na buňku va sloupci vyhodnocení->frita->váha (vyvážka) vloží aktuální hodnotu z připojených vah (hodnoty v těchto buňkách lze nastavovat ručně)

8 6.3. Stanovení extraktu v lihovinách (zpět) dvojklik na buňku va sloupci vyhodnocení->kelímek->značka vyvolá nabídku kelímků dvojklik na buňku va sloupci vyhodnocení->kelímek->váha (vyvážka) vloží aktuální hodnotu z připojených vah (hodnoty v těchto buňkách lze nastavovat ručně)

9 6.4. Kalibrace pyknometrů a seznamy frit a kelímků (zpět) dvojklik na buňku va sloupci pyknometry->datum uloží systémové datum jako datum poslední kalibrace a rovněž uloží jméno pracovníka dvojklik na buňku va sloupci pyknometry->suchý (plný) vloží aktuální hodnotu z připojených vah (hodnoty v těchto buňkách lze nastavovat ručně) zápisy do sloupců značka se provádí ručně

10 7. Sklad převodních souborů a archív výsledků (zpět) slouží ke zobrazení a mazání dat ze slkadu převodních záznamů a ke zobrazení výsledků z archívů: 1. rámeček pro nastavení podmínek k dalšímu vyhledávání (podle typu aplikace, roku, knihy, příp. čísla vzorku) 2. nové hledání podle nastavených parametrů v bodě mazání aktuálního řádku ze skladu převodních záznamů 4. export zobrazené tabulky s možností uložení exportovaných dat do souborů: TXT,DBF,WK1 nebo TBW 5. nastavení oddělovacího znaku (des. čárka nebo des. tečka) exportovaných čísel 6. uložení aktuálního vzhledu zobrazené tabulky

11 8. Tisk (zpět) dvojklikem pravým tlačítkem na aktuální protokol se zobrazí nabídka na níž vyberte [Soubor] a [Tisk...] ve zobrazeném panelu Tisk nastavte [Aktuální vrstva]!!!!!! a stiskněte tlačítko [Tisk]: (zpět)
