Výběr svařovacích kleští záleží na odlišných faktorech

Transkript

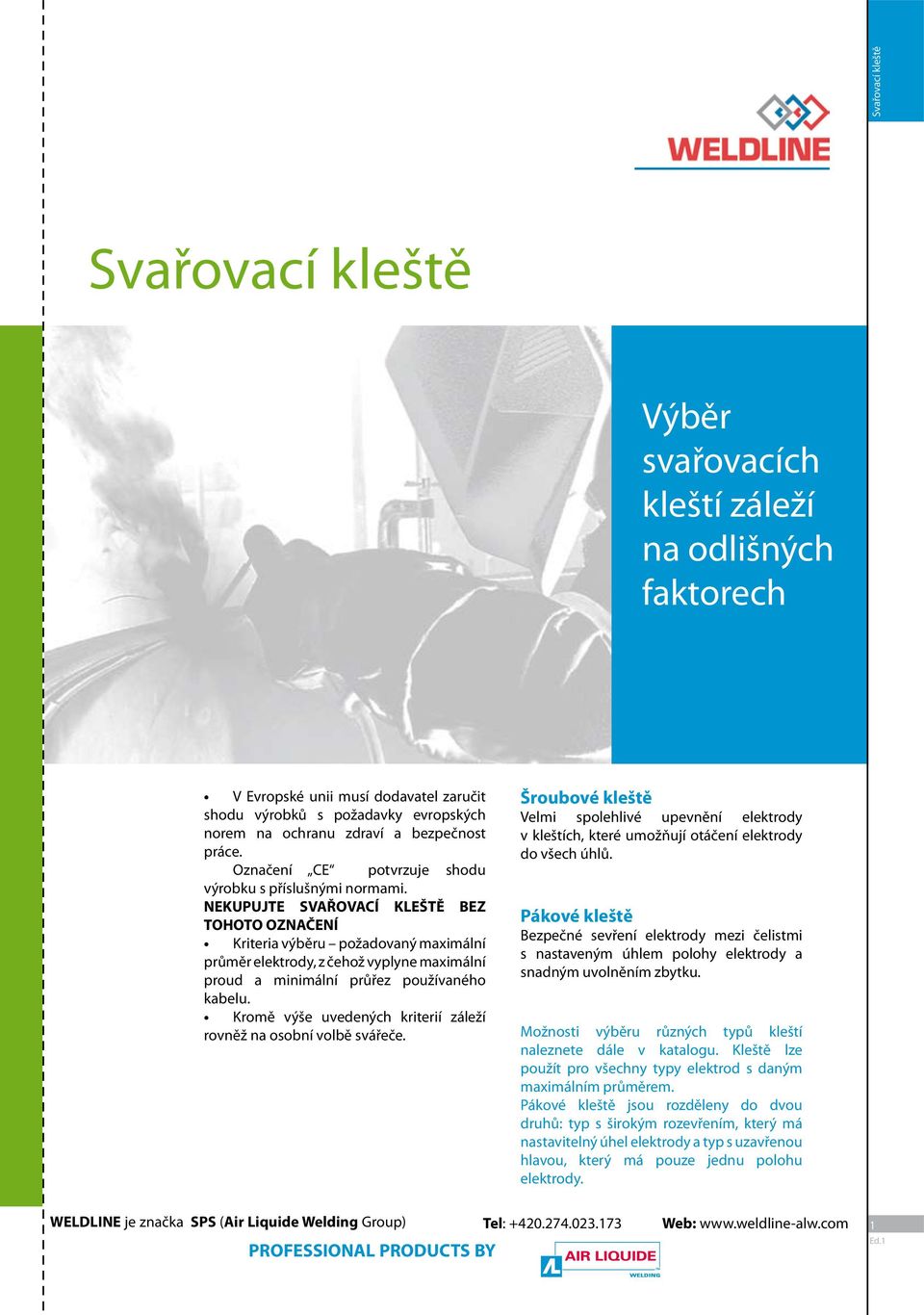

1 Svařovací kleště Svařovací kleště Výběr svařovacích kleští záleží na odlišných faktorech V Evropské unii musí dodavatel zaručit shodu výrobků s požadavky evropských norem na ochranu zdraví a bezpečnost práce. Označení CE potvrzuje shodu výrobku s příslušnými normami. NEKUPUJTE SVAŘOVACÍ KLEŠTĚ BEZ TOHOTO OZNAČENÍ Kriteria výběru požadovaný maximální průměr elektrody, z čehož vyplyne maximální proud a minimální průřez používaného kabelu. Kromě výše uvedených kriterií záleží rovněž na osobní volbě svářeče. Šroubové kleště Velmi spolehlivé upevnění elektrody v kleštích, které umožňují otáčení elektrody do všech úhlů. Pákové kleště Bezpečné sevření elektrody mezi čelistmi s nastaveným úhlem polohy elektrody a snadným uvolněním zbytku. Možnosti výběru různých typů kleští naleznete dále v katalogu. Kleště lze použít pro všechny typy elektrod s daným maximálním průměrem. Pákové kleště jsou rozděleny do dvou druhů: typ s širokým rozevřením, který má nastavitelný úhel elektrody a typ s uzavřenou hlavou, který má pouze jednu polohu elektrody. 1

2

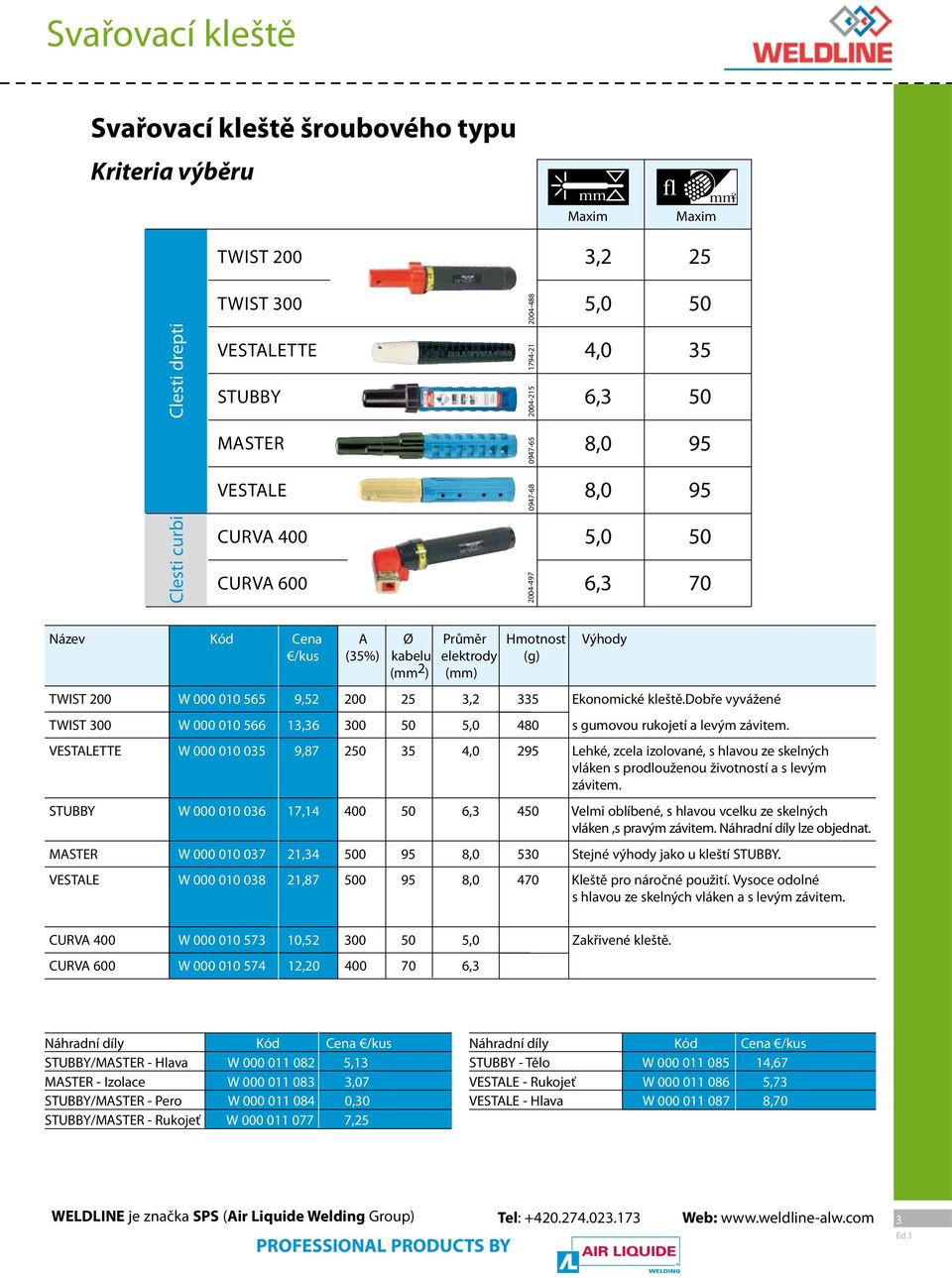

3 Svařovací kleště Svařovací kleště šroubového typu Kriteria výběru mm Maxim fl mm 2 Twist 200 3,2 25 mm fl mm 2 Maxim Clesti drepti Twist 300 5,0 50 Vestalette 4,0 35 Stubby 6, Master 8,0 95 Vestale 8, Clesti curbi Curva 400 5,0 50 Curva 600 6, Název Kód Cena A Ø Průměr Hmotnost Výhody /kus (35%) kabelu elektrody (g) (mm 2 ) (mm) TWIST 200 W , ,2 335 Ekonomické kleště.dobře vyvážené TWIST 300 W , ,0 480 s gumovou rukojetí a levým závitem. VESTALETTE W , ,0 295 Lehké, zcela izolované, s hlavou ze skelných vláken s prodlouženou životností a s levým závitem. STUBBY W , ,3 450 Velmi oblíbené, s hlavou vcelku ze skelných vláken,s pravým závitem. Náhradní díly lze objednat. MASTER W , ,0 530 Stejné výhody jako u kleští STUBBY. VESTALE W , ,0 470 Kleště pro náročné použití. Vysoce odolné s hlavou ze skelných vláken a s levým závitem. CURVA 400 W , ,0 Zakřivené kleště. CURVA 600 W , ,3 Náhradní díly Kód Cena /kus STUBBY/MASTER - Hlava W ,13 MASTER - Izolace W ,07 STUBBY/MASTER - Pero W ,30 STUBBY/MASTER - Rukojeť W ,25 Náhradní díly Kód Cena /kus STUBBY - Tělo W ,67 VESTALE - Rukojeť W ,73 VESTALE - Hlava W ,70 3

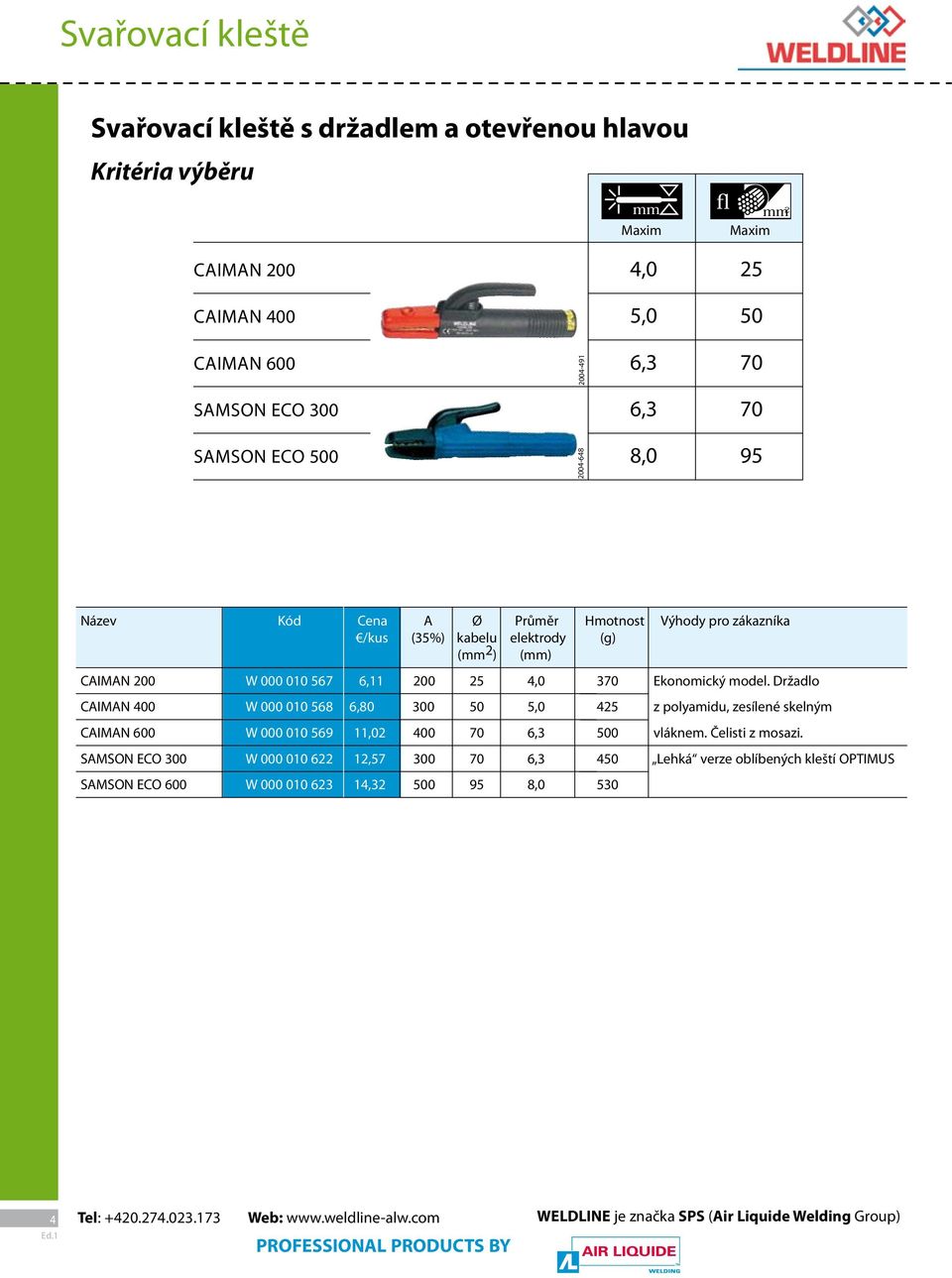

4 Svařovací kleště Svařovací kleště s držadlem a otevřenou hlavou Kritéria výběru mm mm Maxim fl mm 2 fl mm 2 Maxim CaIman 200 4,0 25 CaIman 400 5,0 50 CaIman 600 6,3 70 Samson eco 300 6,3 70 Samson eco 500 8, Název Kód Cena A Ø Průměr Hmotnost Výhody pro zákazníka /kus (35%) kabelu elektrody (g) (mm 2 ) (mm) CAIMAN 200 W , ,0 370 Ekonomický model. Držadlo CAIMAN 400 W , ,0 425 z polyamidu, zesílené skelným CAIMAN 600 W , ,3 500 vláknem. Čelisti z mosazi. SAMSON ECO 300 W , ,3 450 Lehká verze oblíbených kleští OPTIMUS SAMSON ECO 600 W , ,

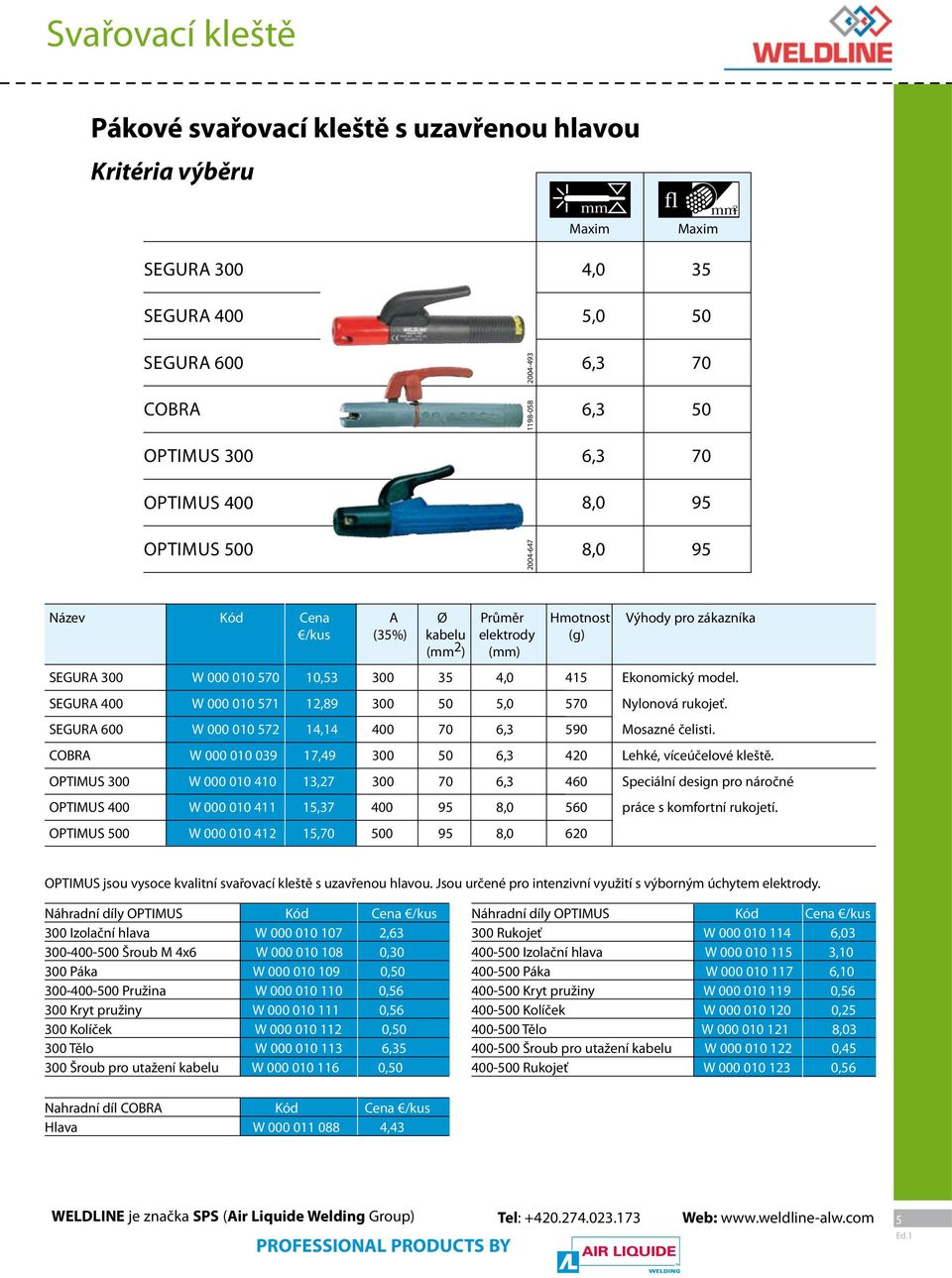

5 Svařovací kleště Pákové svařovací kleště s uzavřenou hlavou Kritéria výběru mm mm Maxim fl mm 2 fl mm 2 Maxim SEGURA 300 4,0 35 SEGURA 400 5,0 50 SEGURA 600 6,3 70 COBRA 6,3 50 OPTIMUS 300 6,3 70 OPTIMUS 400 8,0 95 OPTIMUS 500 8, Název Kód Cena A Ø Průměr Hmotnost Výhody pro zákazníka /kus (35%) kabelu elektrody (g) (mm 2 ) (mm) SEGURA 300 W , ,0 415 Ekonomický model. SEGURA 400 W , ,0 570 Nylonová rukojeť. SEGURA 600 W , ,3 590 Mosazné čelisti. COBRA W , ,3 420 Lehké, víceúčelové kleště. OPTIMUS 300 W , ,3 460 Speciální design pro náročné OPTIMUS 400 W , ,0 560 práce s komfortní rukojetí. OPTIMUS 500 W , ,0 620 OPTIMUS jsou vysoce kvalitní svařovací kleště s uzavřenou hlavou. Jsou určené pro intenzivní využití s výborným úchytem elektrody. Náhradní díly OPTIMUS Kód Cena /kus 300 Izolační hlava W , Šroub M 4x6 W , Páka W , Pružina W , Kryt pružiny W , Kolíček W , Tělo W , Šroub pro utažení kabelu W ,50 Náhradní díly OPTIMUS Kód Cena /kus 300 Rukojeť W , Izolační hlava W , Páka W , Kryt pružiny W , Kolíček W , Tělo W , Šroub pro utažení kabelu W , Rukojeť W ,56 Nahradní díl COBRA Kód Cena /kus Hlava W ,43 5

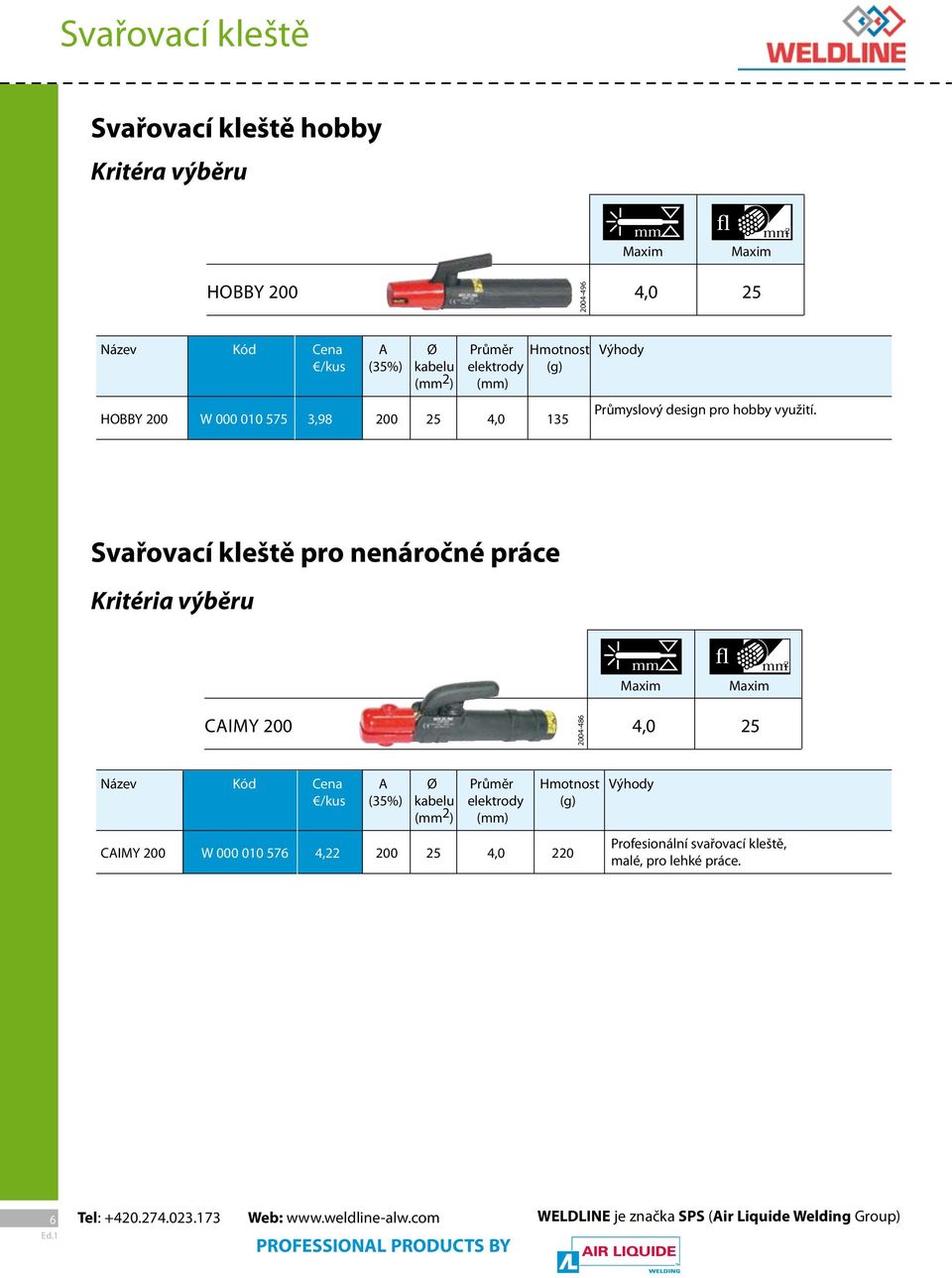

6 Svařovací kleště Svařovací kleště hobby Kritéra výběru mm mm fl mm 2 Maxim Maxim fl mm 2 HOBBY 200 4, Název Kód Cena A Ø Průměr Hmotnost Výhody /kus (35%) kabelu elektrody (g) (mm 2 ) (mm) HOBBY 200 W , ,0 135 Průmyslový design pro hobby využití. Svařovací kleště pro nenáročné práce Kritéria výběru mm mm Maxim fl mm 2 fl mm 2 Maxim CAIMY 200 4, Název Kód Cena A Ø Průměr Hmotnost Výhody /kus (35%) kabelu elektrody (g) (mm 2 ) (mm) CAIMY 200 W , ,0 220 Profesionální svařovací kleště, malé, pro lehké práce. 6

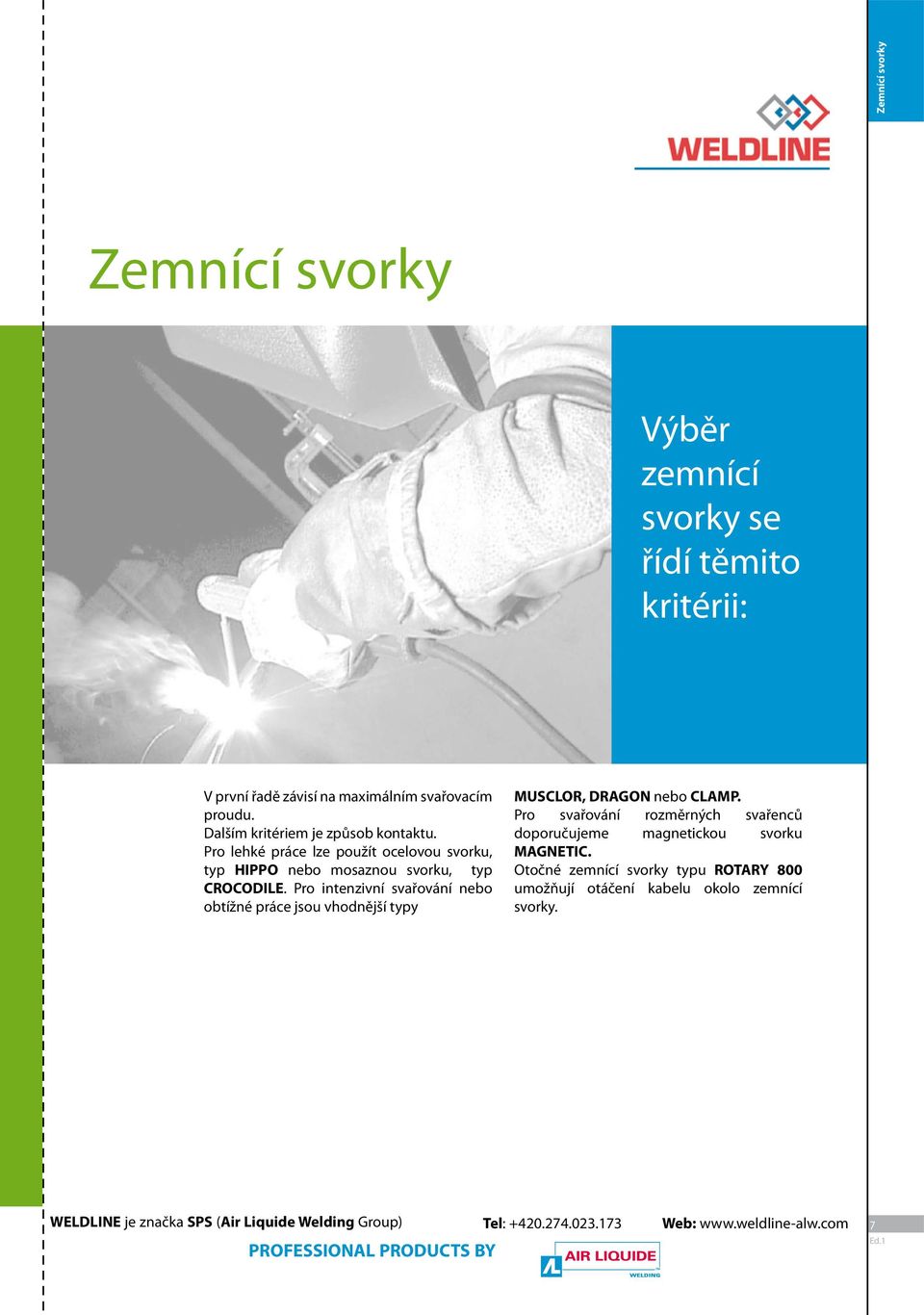

7 Zemnící svorky Zemnící svorky Výběr zemnící svorky se řídí těmito kritérii: V první řadě závisí na maximálním svařovacím proudu. Dalším kritériem je způsob kontaktu. Pro lehké práce lze použít ocelovou svorku, typ HIPPO nebo mosaznou svorku, typ CROCODILE. Pro intenzivní svařování nebo obtížné práce jsou vhodnější typy MUSCLOR, DRAGON nebo CLAMP. Pro svařování rozměrných svařenců doporučujeme magnetickou svorku MAGNETIC. Otočné zemnící svorky typu ROTARY 800 umožňují otáčení kabelu okolo zemnící svorky. 7

8

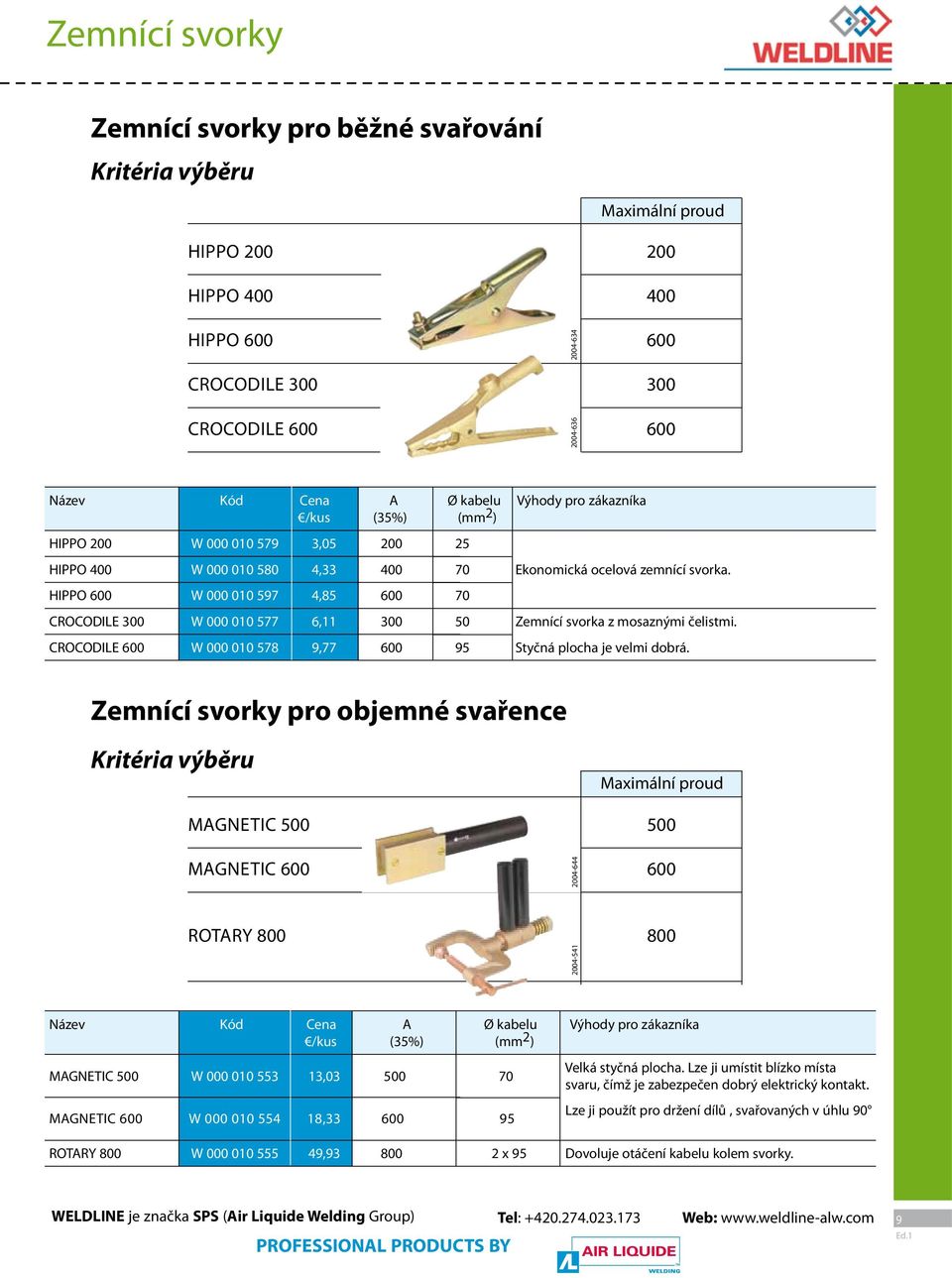

9 Zemnící svorky Zemnící svorky pro běžné svařování Kritéria výběru Maximální proud HIPPO HIPPO HIPPO CROCODILE CROCODILE Název Kód Cena A Ø kabelu Výhody pro zákazníka /kus (35%) (mm 2 ) HIPPO 200 W , HIPPO 400 W , Ekonomická ocelová zemnící svorka. HIPPO 600 W , CROCODILE 300 W , Zemnící svorka z mosaznými čelistmi. CROCODILE 600 W , Styčná plocha je velmi dobrá. Zemnící svorky pro objemné svařence Kritéria výběru Maximální proud MAGNETIC MAGNETIC ROTARY Název Kód Cena A Ø kabelu Výhody pro zákazníka /kus (35%) (mm 2 ) MAGNETIC 500 W , MAGNETIC 600 W , Velká styčná plocha. Lze ji umístit blízko místa svaru, čímž je zabezpečen dobrý elektrický kontakt. Lze ji použít pro držení dílů, svařovaných v úhlu 90 ROTARY 800 W , x 95 Dovoluje otáčení kabelu kolem svorky. 9

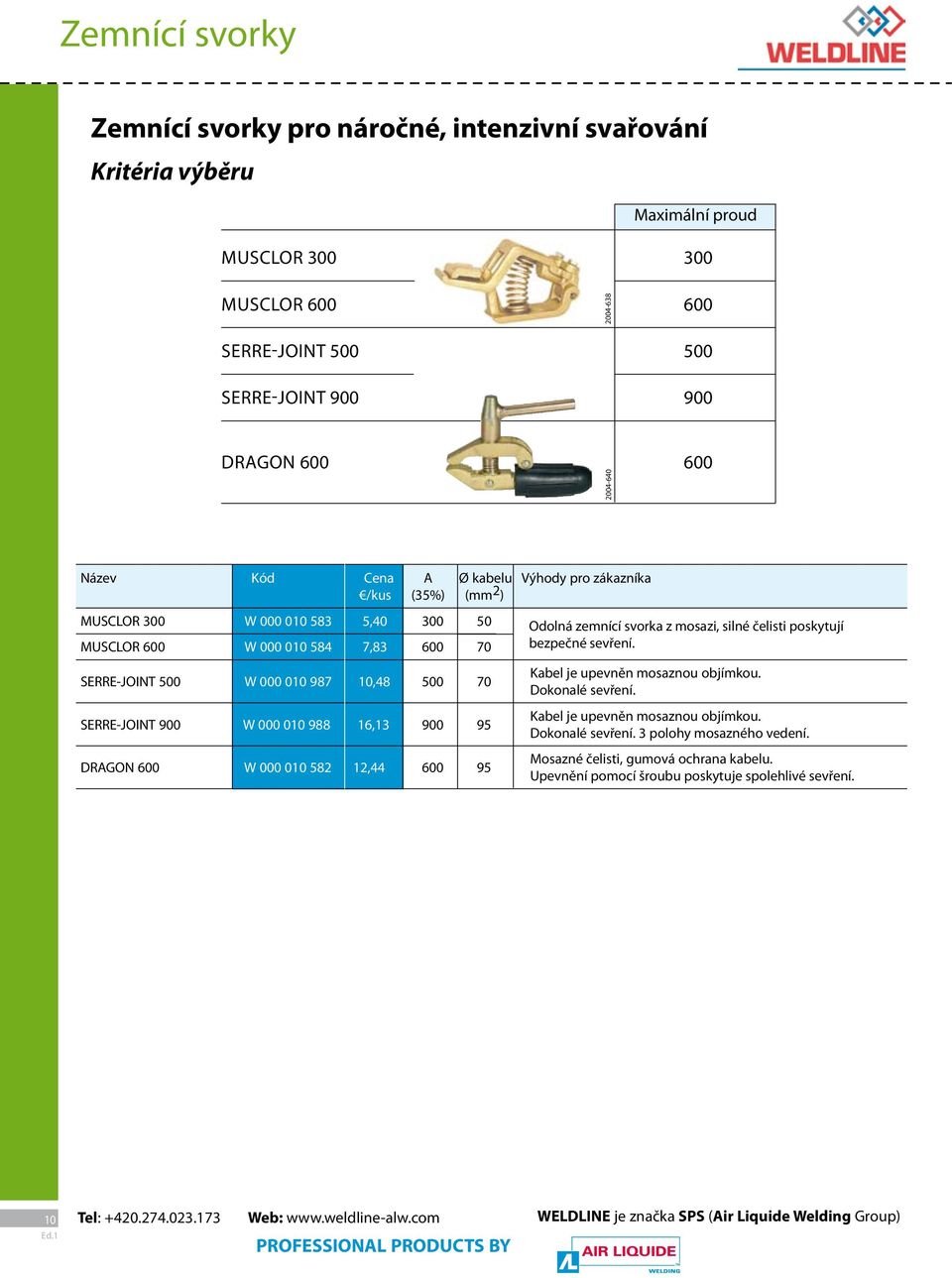

10 Zemnící svorky Zemnící svorky pro náročné, intenzivní svařování Kritéria výběru Maximální proud MUSCLOR MUSCLOR SERRE-JOINT SERRE-JOINT DRAGON Název Kód Cena A Ø kabelu Výhody pro zákazníka /kus (35%) (mm 2 ) MUSCLOR 300 W , MUSCLOR 600 W , SERRE-JOINT 500 W , SERRE-JOINT 900 W , DRAGON 600 W , Odolná zemnící svorka z mosazi, silné čelisti poskytují bezpečné sevření. Kabel je upevněn mosaznou objímkou. Dokonalé sevření. Kabel je upevněn mosaznou objímkou. Dokonalé sevření. 3 polohy mosazného vedení. Mosazné čelisti, gumová ochrana kabelu. Upevnění pomocí šroubu poskytuje spolehlivé sevření. 10

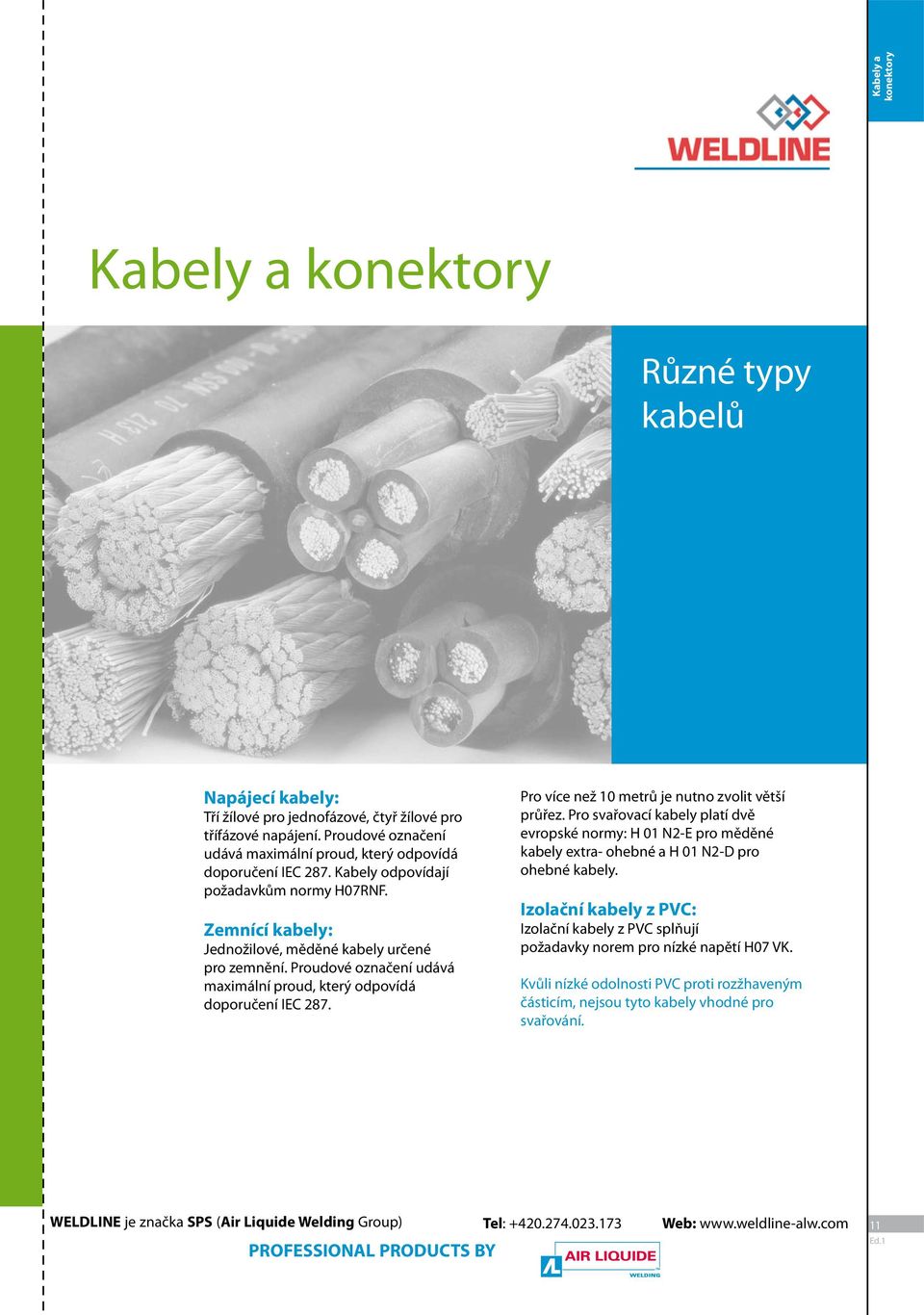

11 Kabely a konektory Kabely a konektory Různé typy kabelů Napájecí kabely: Tří žílové pro jednofázové, čtyř žílové pro třífázové napájení. Proudové označení udává maximální proud, který odpovídá doporučení IEC 287. Kabely odpovídají požadavkům normy H07RNF. Zemnící kabely: Jednožilové, měděné kabely určené pro zemnění. Proudové označení udává maximální proud, který odpovídá doporučení IEC 287. Pro více než 10 metrů je nutno zvolit větší průřez. Pro svařovací kabely platí dvě evropské normy: H 01 N2-E pro měděné kabely extra- ohebné a H 01 N2-D pro ohebné kabely. Izolační kabely z PVC: Izolační kabely z PVC splňují požadavky norem pro nízké napětí H07 VK. Kvůli nízké odolnosti PVC proti rozžhaveným částicím, nejsou tyto kabely vhodné pro svařování. 11

12

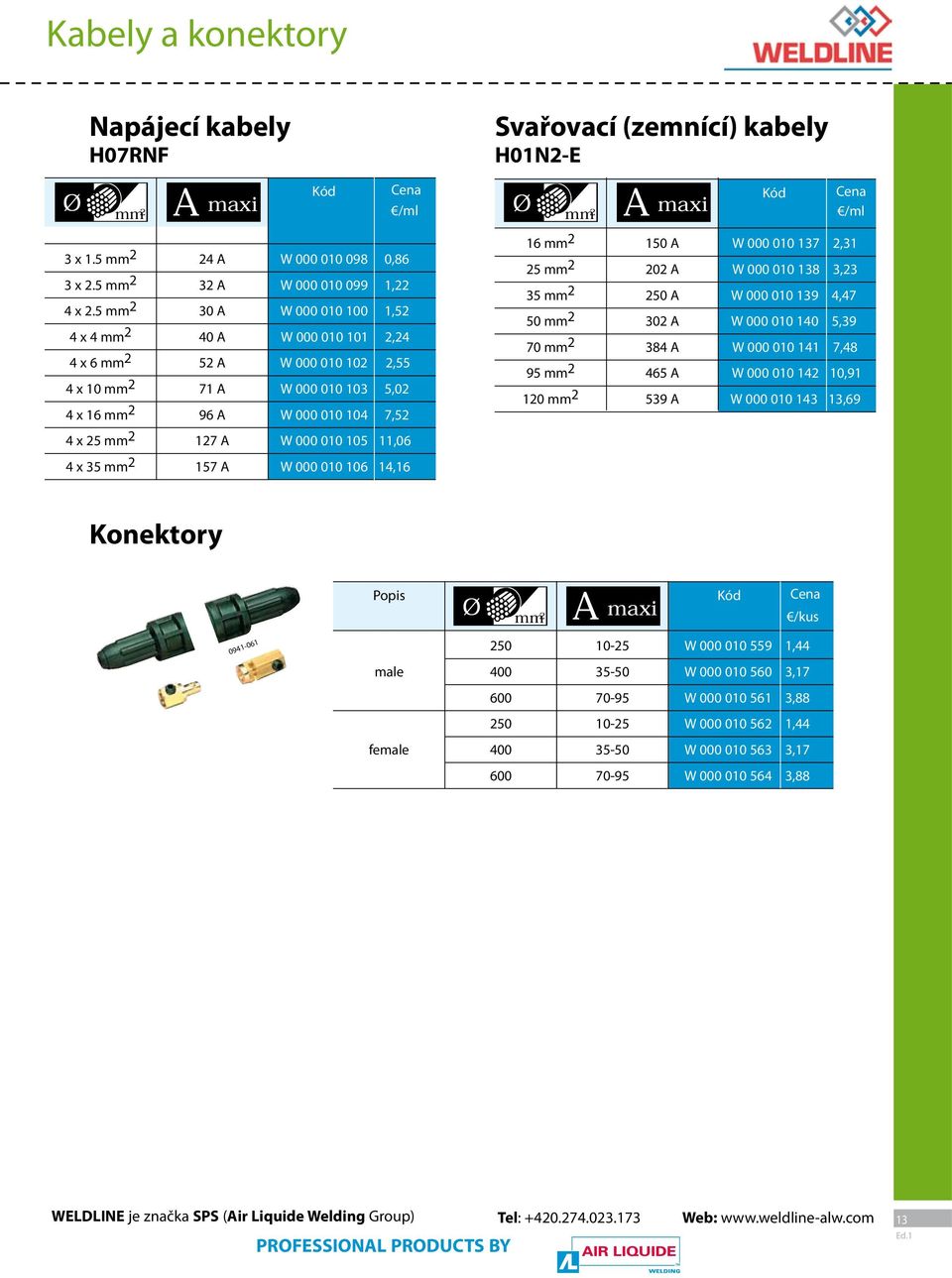

13 Kabely a konektory Napájecí kabely H07RNF Ø mm 2 A maxi Kód Cena /ml 3 x 1.5 mm 2 24 A W ,86 3 x 2.5 mm 2 32 A W ,22 4 x 2.5 mm 2 30 A W ,52 4 x 4 mm 2 40 A W ,24 4 x 6 mm 2 52 A W ,55 4 x 10 mm 2 71 A W ,02 4 x 16 mm 2 96 A W ,52 4 x 25 mm A W ,06 4 x 35 mm A W ,16 Svařovací (zemnící) kabely H01N2-E Ø mm 2 A maxi Kód Cena /ml 16 mm A W ,31 25 mm A W ,23 35 mm A W ,47 50 mm A W ,39 70 mm A W ,48 95 mm A W , mm A W ,69 Konektory A maxi Popis Kód Cena Ø mm 2 /kus W ,44 male W , W , W ,44 female W , W ,88 13

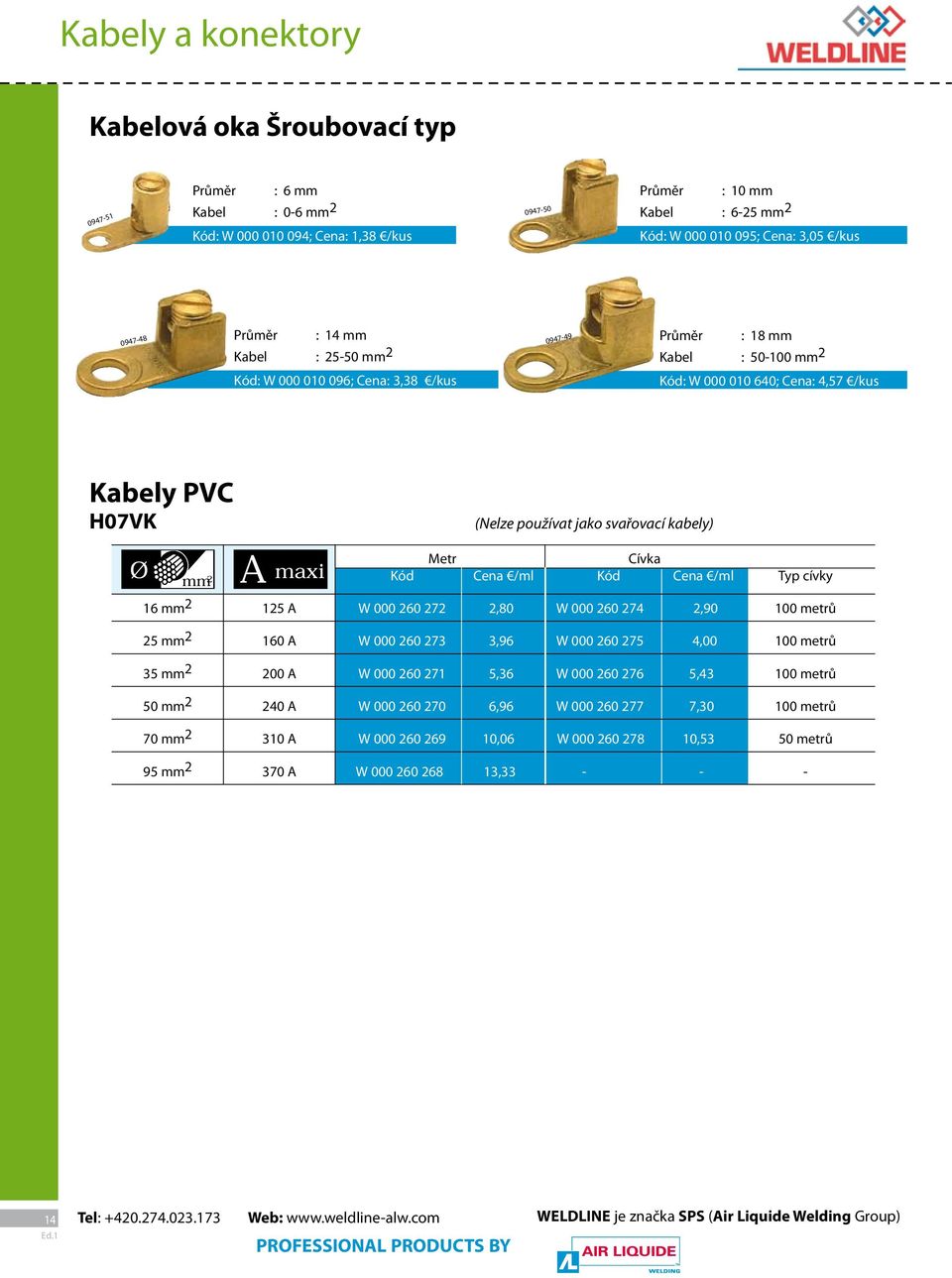

14 Kabely a konektory Kabelová oka Šroubovací typ Průměr : 6 mm Kabel : 0-6 mm 2 Kód: W ; Cena: 1,38 /kus Průměr : 10 mm Kabel : 6-25 mm 2 Kód: W ; Cena: 3,05 /kus Průměr : 14 mm Kabel : mm Průměr : 18 mm Kabel : mm 2 Kód: W ; Cena: 3,38 /kus Kód: W ; Cena: 4,57 /kus Kabely PVC H07VK (Nelze používat jako svařovací kabely) Ø mm 2 A maxi Metr Cívka Kód Cena /ml Kód Cena /ml Typ cívky 16 mm A W ,80 W , metrů 25 mm A W ,96 W , metrů 35 mm A W ,36 W , metrů 50 mm A W ,96 W , metrů 70 mm A W ,06 W ,53 50 metrů 95 mm A W ,

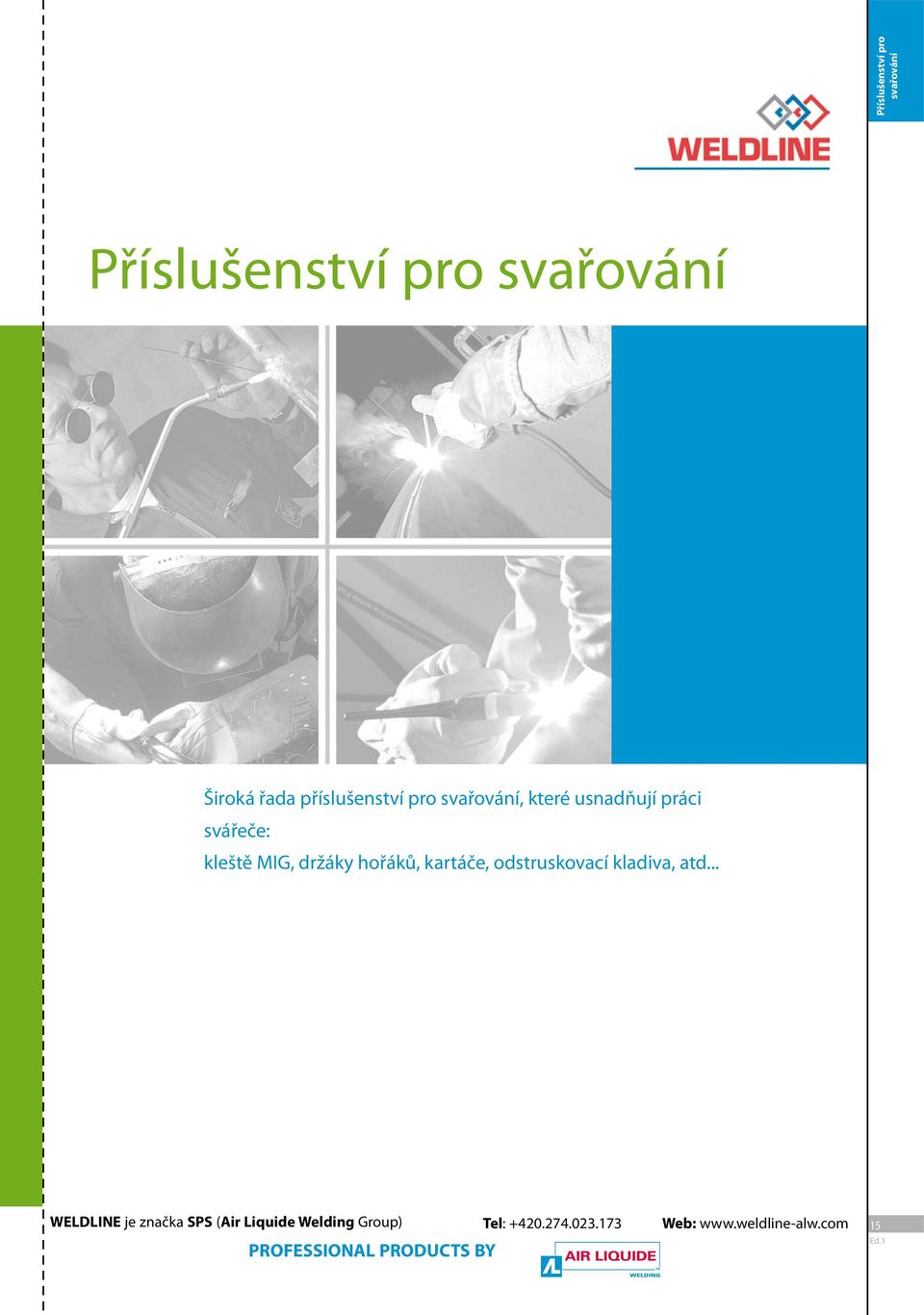

15 Příslušenství pro svařování Příslušenství pro svařování Široká řada příslušenství pro svařování, které usnadňují práci svářeče: kleště MIG, držáky hořáků, kartáče, odstruskovací kladiva, atd... 15

16

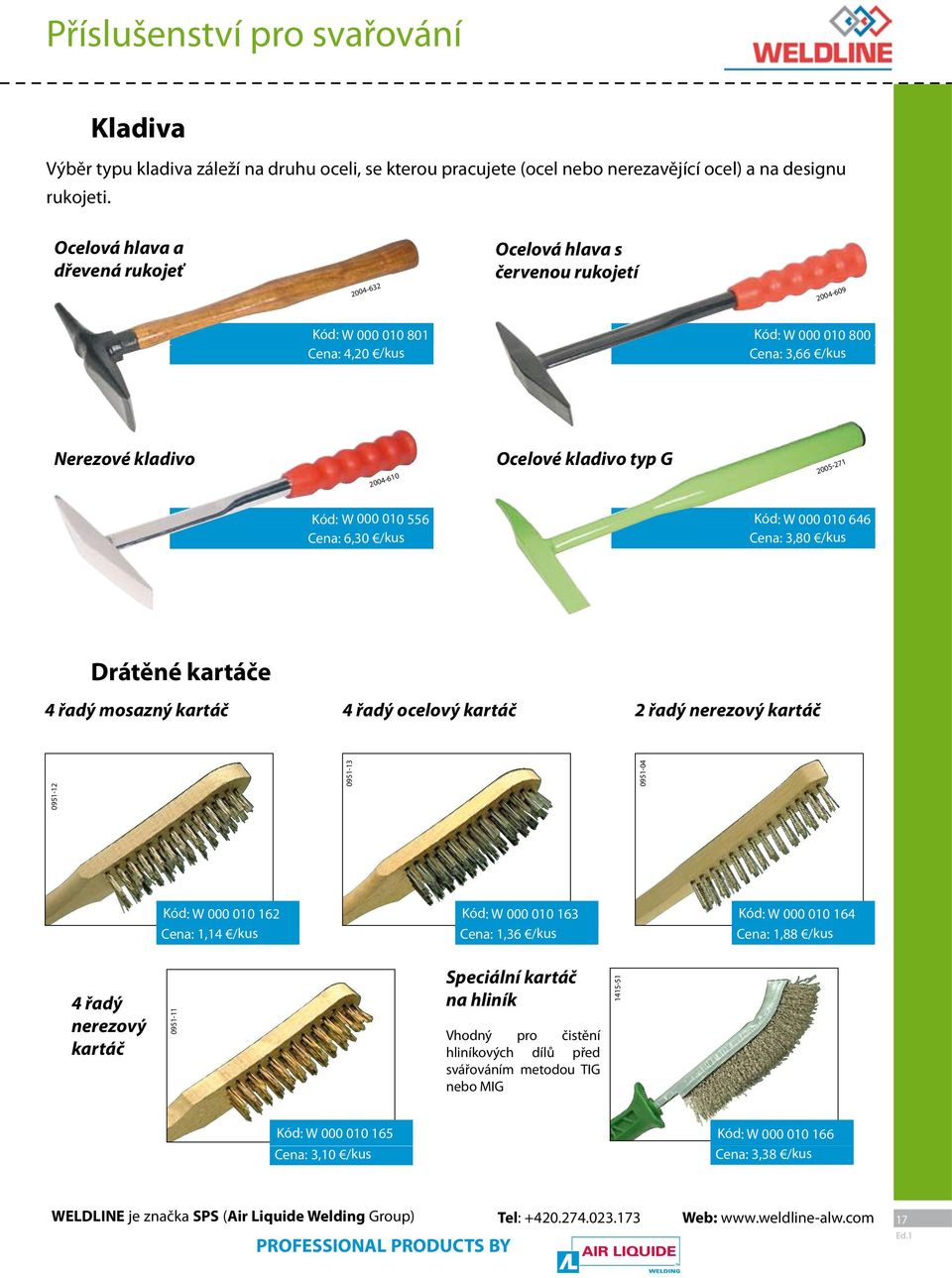

17 Příslušenství pro svařování Kladiva Výběr typu kladiva záleží na druhu oceli, se kterou pracujete (ocel nebo nerezavějící ocel) a na designu rukojeti. Ocelová hlava a dřevená rukojeť Ocelová hlava s červenou rukojetí Kód: W Kód: W Cena: 4,20 /kus Cena: 3,66 /kus Nerezové kladivo Ocelové kladivo typ G Kód: W Kód: W Cena: 6,30 /kus Cena: 3,80 /kus Drátěné kartáče 4 řadý mosazný kartáč 4 řadý ocelový kartáč 2 řadý nerezový kartáč Kód: W Kód: W Kód: W Cena: 1,14 /kus Cena: 1,36 /kus Cena: 1,88 /kus 4 řadý nerezový kartáč Speciální kartáč na hliník Vhodný pro čistění hliníkových dílů před svářováním metodou TIG nebo MIG Kód: W Kód: W Cena: 3,10 /kus Cena: 3,38 /kus 17

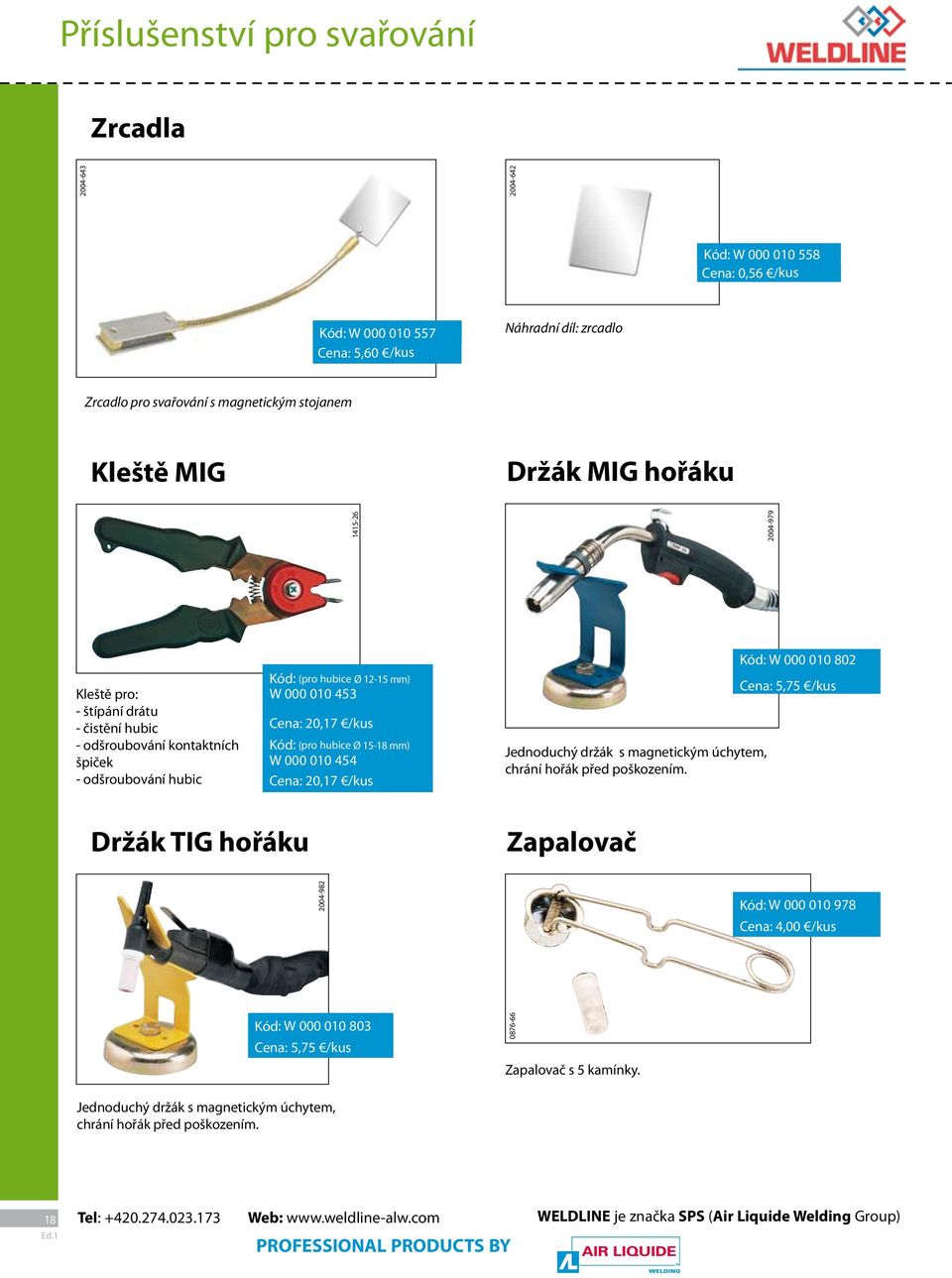

18 Příslušenství pro svařování Zrcadla Kód: W Cena: 0,56 /kus Kód: W Cena: 5,60 /kus Náhradní díl: zrcadlo Zrcadlo pro svařování s magnetickým stojanem Kleště MIG Držák MIG hořáku Kleště pro: - štípání drátu - čistění hubic - odšroubování kontaktních špiček - odšroubování hubic Kód: (pro hubice Ø mm) W Cena: 20,17 /kus Kód: (pro hubice Ø mm) W Cena: 20,17 /kus Jednoduchý držák s magnetickým úchytem, chrání hořák před poškozením. Kód: W Cena: 5,75 /kus Držák TIG hořáku Zapalovač Kód: W Cena: 4,00 /kus Kód: W Cena: 5,75 /kus Zapalovač s 5 kamínky. Jednoduchý držák s magnetickým úchytem, chrání hořák před poškozením. 18

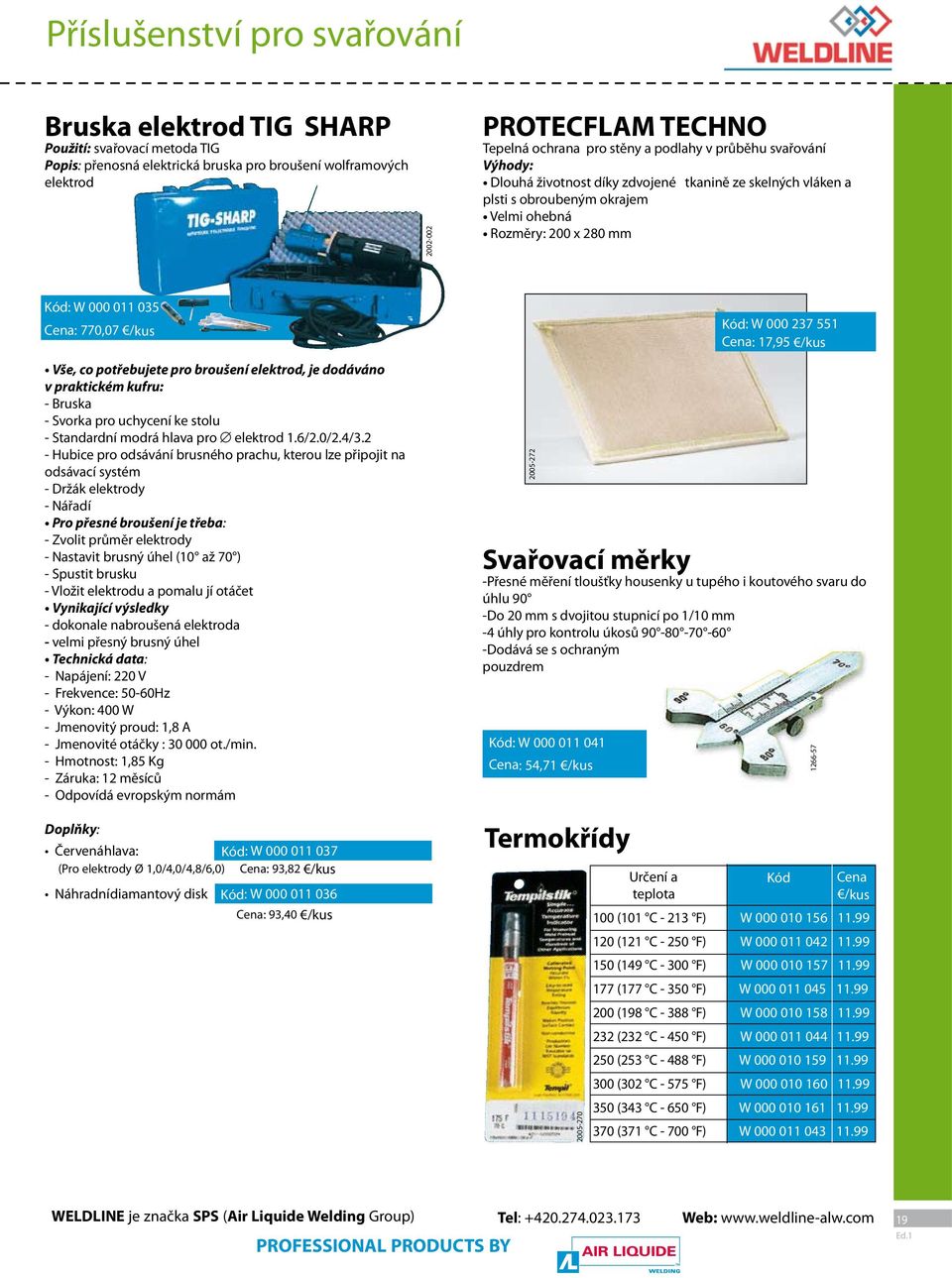

19 Příslušenství pro svařování Bruska elektrod TIG SHARP Použití: svařovací metoda TIG Popis: přenosná elektrická bruska pro broušení wolframových elektrod PROTECFLAM TECHNO Tepelná ochrana pro stěny a podlahy v průběhu svařování Výhody: Dlouhá životnost díky zdvojené tkanině ze skelných vláken a plsti s obroubeným okrajem Velmi ohebná Rozměry: 200 x 280 mm Kód: W Cena: 770,07 /kus Vše, co potřebujete pro broušení elektrod, je dodáváno v praktickém kufru: - Bruska - Svorka pro uchycení ke stolu - Standardní modrá hlava pro elektrod 1.6/2.0/2.4/3.2 - Hubice pro odsávání brusného prachu, kterou lze připojit na odsávací systém - Držák elektrody - Nářadí Pro přesné broušení je třeba: - Zvolit průměr elektrody - Nastavit brusný úhel (10 až 70 ) - Spustit brusku - Vložit elektrodu a pomalu jí otáčet Vynikající výsledky - dokonale nabroušená elektroda - velmi přesný brusný úhel Technická data: - Napájení: 220 V - Frekvence: 50-60Hz - Výkon: 400 W - Jmenovitý proud: 1,8 A - Jmenovité otáčky : ot./min. - Hmotnost: 1,85 Kg - Záruka: 12 měsíců - Odpovídá evropským normám Doplňky: Červená hlava: Kód: W (Pro elektrody Ø 1,0/4,0/4,8/6,0) Cena: 93,82 /kus Náhradní diamantový disk Kód: W Cena: 93,40 /kus Svařovací měrky -Přesné měření tloušťky housenky u tupého i koutového svaru do úhlu 90 -Do 20 mm s dvojitou stupnicí po 1/10 mm -4 úhly pro kontrolu úkosů Dodává se s ochraným pouzdrem Kód: W Cena: 54,71 /kus Termokřídy Kód: W Cena: 17,95 /kus Určení a Kód Cena teplota /kus 100 (101 C F) W (121 C F) W (149 C F) W (177 C F) W (198 C F) W (232 C F) W (253 C F) W (302 C F) W (343 C F) W (371 C F) W

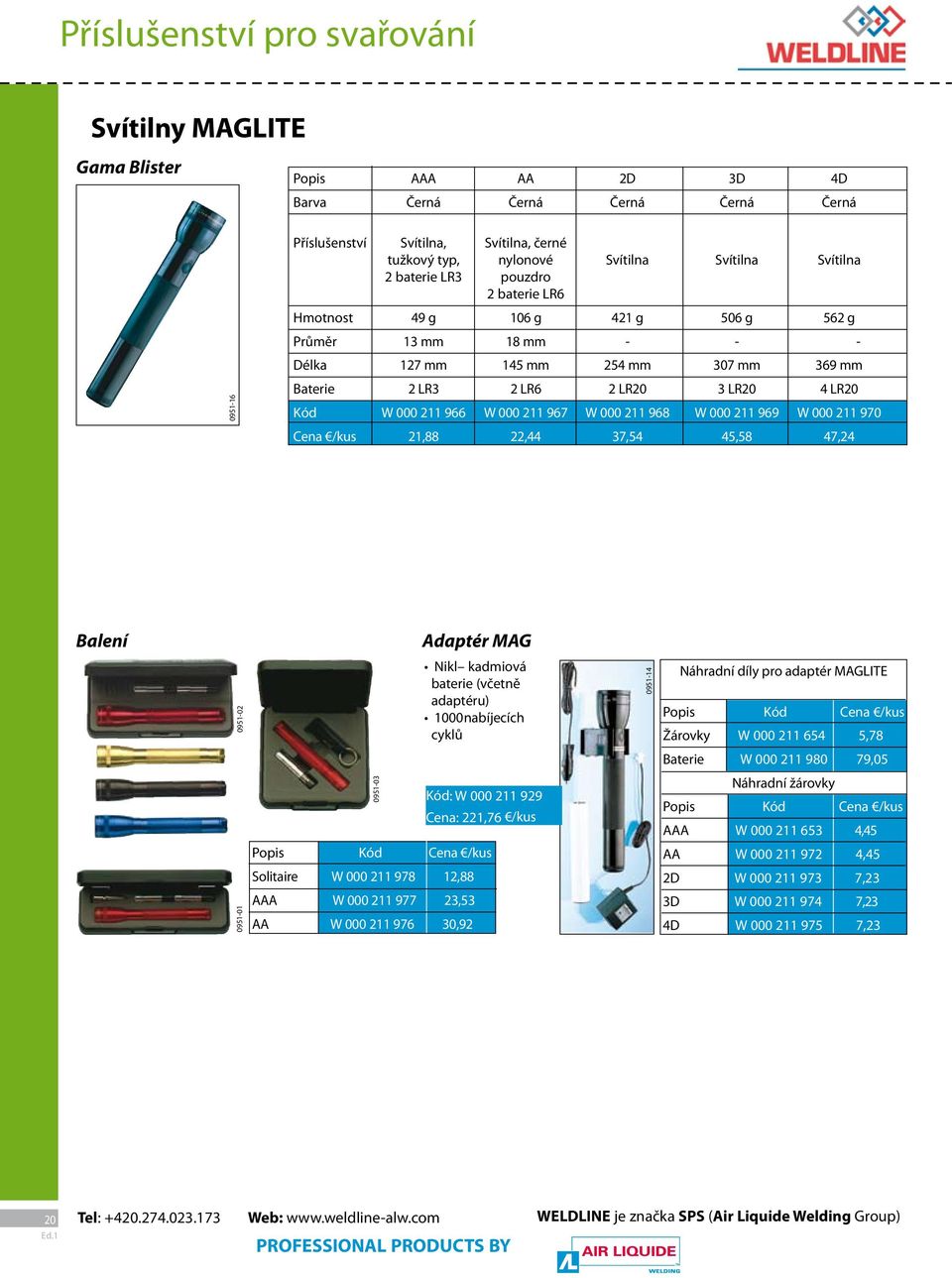

20 Příslušenství pro svařování Svítilny MAGLITE Gama Blister Popis AAA AA 2D 3D 4D Barva Černá Černá Černá Černá Černá Příslušenství Svítilna, Svítilna, černé tužkový typ, nylonové Svítilna Svítilna Svítilna 2 baterie LR3 pouzdro 2 baterie LR6 Hmotnost 49 g 106 g 421 g 506 g 562 g Průměr 13 mm 18 mm Délka 127 mm 145 mm 254 mm 307 mm 369 mm Baterie 2 LR3 2 LR6 2 LR20 3 LR20 4 LR20 Kód W W W W W Cena /kus 21,88 22,44 37,54 45,58 47,24 Balení Adaptér MAG Nikl kadmiová baterie (včetně adaptéru) 1000 nabíjecích cyklů Náhradní díly pro adaptér MAGLITE Popis Kód Cena /kus Žárovky W ,78 Baterie W , Kód: W Cena: 221,76 /kus Náhradní žárovky Popis Kód Cena /kus AAA W ,45 Popis Kód Cena /kus AA W ,45 Solitaire W ,88 2D W , AAA W ,53 AA W ,92 3D W ,23 4D W ,23 20

21 Tekutiny a spreje Tekutiny a spreje Tekutiny Chladící Proti rozstřiku Čistící tekutina Spreje Pro nerezi FREEZCOOL SPRAYMIG H2O - Výrobky na základě vody Spraymig H20 Proti rozstřiku S rozpouštědlem Spraymig SVB NETMIG Se silikonem Spraymig SIB Antikorozní Dokonale roztíratelný Galvaspray Pro kontrolu prasklin a trhlin Kontrola úniku plynu S rozpouštědlem Penetrační S vývojkou 1000 bulles BUBBLE Chemické broušení wolframových elektrod Pasta TIG POINT 21

22

23 Freezcool Chladící kapalina Freezcool má vynikající tepelnou vodivost. Obsahuje antikorozní inhibitory, má vynikající tepelnou stabilitu a dielektrické vlastnosti. FREEZCOOL lze použít pro všechny typy high tech chladících systémů Kód: W ; Cena: 92,30 /kus Bubble & 1000 Bulles Plynový detektor BUBBLE 1000 BULLES Výborný poměr kvalita/ cena u výrobku na detekci úniku plynu. Je vhodný pro všechny typy plynu s vyjímkou kyslíku s tlakem větším než 150 bar. Oblíbený prostředek použitelný pro všechny typy plynů. Kód: W Cena: 5,00 /kus Kód: W Cena: 7,52 /kus

24 Spraymig H 2 O Spraymig SVB Kapalina a spray proti rozstřiku Kód: W ; Cena: 2,42 /kus Kód: W *; Cena: 9,52 /kus Na vodní bázi, bez zápachu Bez vlivu na vznik pórovitosti a trhlin zastudena Bez vlivu na obsah difuzního vodíku ve svaru Bez rozpouštědla a silikonu Biologicky odbouratelný Díly lze barvit Snadno omyvatelné Spray proti rozstřiku Bez silikonu Výrobky lze následně barvit Fyzicko-chemické vlastnosti: Vzhled: bezbarvá kapalina; Hustota při 20 C: 1,00; ph: 7 ; Aerosol:obsah: 400ml (netto) Galvaspray Antikorozivní Ochrana svarů Svařence lze barvit * dodává se i v kanistrech 20 l Kód: W ; Cena: 2,66 /kus Obsahuje silikon Nepoužívejte na díly, které budou barveny Spraymig SIB Spray proti rozstřiku Kód: W ; Cena: 3,28 /kus Kód: W ; Cena: 4,40 /kus Netmig Pasta proti rozstřiku Chrání hubice a kontaktní špičky proti rozstřiku. Neobsahuje silikon ani rozpouštědla. Bez zápachu. Kód: W ; Cena: 3,46 /kus Návod pro použití: Ponořte 2-3 cm teplé hubice (50 C) do pasty. Ihned ji vyndejte a nechte okapat pastu do nádoby. Nepoužívejte na odsávané hořáky. TIG Point Přípravek pro chemické broušení wolframových elektrod. Návod pro použití: Vysuňte elektrodu z hořáku na 15mm. Svařovacím proudem ohřejte elektrodu doběla. Ponořte elektrodu do nádoby s prostředkem a otáčejte jí. Zkontrolujte, zda je výsledek uspokojivý. Uzavřete pozorně nádobu. Kód: W ; Cena: 9,00 /kus 24

25 Wolframové elektrody Wolframové elektrody WELDLINE nabízí kompletní řadu wolframových elektrod, které splňují požadavky norem ISO 6848/ EN Čistý wolfram Wolfram + thorium Wolfram + cer Wolfram + lanthan 25

26

27 Wolframové elektrody Kritéria výběru Typ elektrody Typ kovu Stabilita oblouku Zapálení Trvanlivost Tepelná odolnost WP Čistý wolfram WT 20 Thorium 2% Lehké slitiny ** Ocel+nerezové oceli * * *** * ** * ** WC 20 Cer 2% WL 20 Lanthan 2% Ocel+nerezové oceli Lehké slitiny oceli +nerezové oceli ** ** * *** ** *** ** *** L175 WT 20 Thorium 2% Pro běžné a nerezové oceli (červeně značené) Ø mm Svařovací proud (A) Kód Cena /kus Stejnosměrný proud W , W , W , W , W , W ,35 WP Čistý wolfram Lehké slitiny (zelená špička) WC 20 Cer 2% Pro běžné a nerezové oceli (šedě značené) Ø mm Svařovací proud (A) Střídavý proud Kód W Cena /kus 1, W , W , W , W ,79 Ø mm Svařovací proud (A) Stejnosměrný proud Kód W Cena /kus 1, W , W , W , W ,41 27

28

29 Hadice a rychlospojky Hadice a rychlospojky Hadice odpovídají požadavkům norem pro svařování pomocí směsí plynů a kyslíku nebo metodami MIG/MAG a TIG. Rychlospojky splňují požadavky normy EN

30

31 Hadice Charakteristiky hadic Splňuje požadavky EN 559 a ISO 3831-na flexibilitu a manipulaci. Optimalizovaná odolnost povrchu proti přírodním vlivům. Nehořlavé. Podle normy EN 559, musí být být každý metr značen následovně: EN 559 maximální pracovní tlak v barech a MPa jmenovitý vstupní průměr značka dodavatele a rok výroby. Plyn Ø Maximální použitý tlak Závit (mm) (bar) (m) Kód Cena /ml Acetylen 6, W Kyslík 6, W Acetylen 6, W Kyslík 6, W Acetylen 6, W Kyslík 6, W Acetylen 6, W ,17 Kyslík 6, W ,17 LPG 6, W ,82 LPG 6, W ,82 Acetylen W ,20 Kyslík W ,20 Acetylen W ,96 Kyslík W ,96 Acetylen W ,96 Kyslík W ,96 LPG W ,44 LPG/Acetylen W ,54 LPG/Acetylen 12, W ,34 Kyslík 12, W ,74 TWIN (kyslík acetylen) 6, W ,52 TWIN (kyslík acetylen) 6, W ,20 TWIN (kyslík acetylen) W ,38 TWIN(kyslík-LPG) W ,36 TWIN (kyslík-acetylen) 8 x W ,96 Kyslík 8 x W ,41 Acetylen 8 x W ,41 Argon 6, W ,10 Argon W ,42 31

32 Quickmatic Rychlospojky Spojky QUICKMATIC se montují na hadice nebo na vývod tlakového regulátoru. Umožňují velmi rychlé spojení. Část spojky s otvorem se montuje vždy na zdrojovou stranu plynového toku. Zajištují dvě hlavní funkce: - průtok po dobu provozu - při rozpojení zastavení průtoku. Hadicové rychlospojky QUICKMATIC Ø hadice Kód Cena Kód Cena (mm) female /kus male /kus 1-plyny 6 a 10 W ,62 W ,82 2-kyslík 6 a 10 W ,62 W ,82 3-neutrální plyny (argon) 4 W ,61 W ,97 K dispozici i v sestavách. W W Rychlospojky k tlakovému regulátoru Cena: 14,34 /kus W Cena: 18,17 /kus Cena: 4,75 /kus 4 QUICKMATIC Rozměr Kód Cena Kód Cena female /kus male /kus Ø hadice (mm) plyny M16x150G W ,94 3/8"G W ,94 W ,82 M16x150D W ,97 5-kyslík 3/8"D W ,94 W ,82 6 a 10 6 a 10 1/4"D W , netrální plyny (argon) 12x100D W ,76 W ,

33 Drážkování Drážkování Drážkovací elektrody a hořáky. 33

34

35 Carbonair Weldline nabízí kompletní řadu uhlíkových elektrod pro obloukové drážkování vzduchem. CARBONAIR Nespojovatelná elektroda CARBONAIR PLUS Spojovatelná (bezezbytková) elektroda Pro drážkování je potřebný zdroj pro svařování metodou MMA, drážkovací hořák a přívod stlačeného vzduchu; viz. údaje v tabulce. CARBONAIR Název x délka (mm) Množství Hmotnost Proud Proud Kód v balíku drátu min max x 1000 ks kg A A Tlak Průtok CARBONAIR 4 x 305 W ,100 0, , CARBONAIR 5 x 305 W ,100 1, ,0 15 CARBONAIR 6,4 x 305 W ,050 0, , CARBONAIR 8 x 305 W ,050 1, , CARBONAIR 10 x 305 W ,050 2, , CARBONAIR 13 x 305 W ,050 3, , Cena /kus CARBONAIR PLUS Množství Hmotnost Proud Proud Název Kód v balíku drátu min max x délka (mm) x 1000 ks kg A A Tlak Průtok CARBONAIR PLUS 8 x 355 W ,050 1, ,5 40 CARBONAIR PLUS 10 x 430 W ,050 3, ,5 40 CARBONAIR PLUS 13 x 430 W ,050 4, ,5 50 CARBONAIR PLUS 16 x 430 W ,025 3, ,9 60 CARBONAIR PLUS 19 x 430 W ,025 5, ,

36 Drážkovací hořáky FLAIR FLAIR 1600 Hořáky FLAIR se vyznačují vysokou kvalitou. Průtok vzduchu se nastavuje na hořáku. Doporučený tlak vzduchu je 7 barů. Proud (A) Max. Ø Kód Cena Cod elektrody /kus FLAIR (3/8) W ,00 FLAIR (3/4) W , ARCAIR K K4000 Oblíbené drážkovací hořáky Proud (A) Max. Ø Kód Cena Cod elektrody /kus K W ,62 K W ,00 Náhradní díly K 2000 Cena K 4000 Cena Čelisti W ,08 W ,77 Kabel - W ,32 Kryt W ,52 W , Hlava W ,83 W ,77 Páka W ,07 W ,33 Tělo - W ,93 Sada - W ,08 36

37 Individuální ochrana Individuální ochrana Ochrana hlavy Obličeje, uší a očí Ochrana těla Pracovní oděvy Ochrana rukou Ochrana nohou 37

38

39 Rukavice Evropská norma pro pracovní a svářečské rukavice EN 420: všeobecné požadavky na rukavice: bezpečnost, pohodlí, poddajnost -Všechny nabízené rukavice splňují požadavky Evropských norem a jsou označeny značkou CE, což potvrzuje shodu s těmito normami. -Piktogramy indikují, že certifikovaná zkušebna provedla příslušné testy na shodu rukavic s normami. -Svařovací rukavice musí splňovat podmínky dvou specifických norem, které doplňují normu EN 420; jsou to normy EN 388 a EN 407. Pro všechna kriteria platí obecně, že čím je číslo větší, tím je účinnost rukavic vyšší; X znamená, že výrobek nebyl testován. EN 388: mechanické poškození A: Otěr (0-4) B: Řez (0-5) C: Roztržení (0-4) D: Perforace (0-4) EN 407: tepelná odolnost A: Hořlavost (1-4) B: Kontaktní teplota (1-4) C: Vedená teplota D: Vyzařovaná teplota E: Malé průniky taveného kovu F: Velké průniky taveného kovu EN 12477: svařovací rukavice A: Tření (0-4) B: Řez (0-5 C: Roztržení (0-4) D: Perforace (0-4) A: Hořlavost B: Kontaktní teplota C: Vedená teplota D: Malé průniky taveného kovu Kritéria výběru Typy rukavic Rukavice Normy SVAŘOVACÍ OCHRANNÉ LONG basic EN 388: 2122 Svařovací rukavice pro běžné aplikace LONG basic + EN 407: X1XX2X UNIVERSEL STOPCALOR EN 388: 2122 EN 407: X1XX2X EN 388: 3133 EN 407: 414X4X Tepelně odolné svařovací rukavice EN 12477: STOPCALOR + EN 388: 3132 EN 407: 413X4X Svařovací rukavice pro metodu TIG EN 12477: STOPCALOR ALU EN 388: 4244 EN 407: 413X4X GANTS TIG EN 388: 2111 EN 407: 41XX4X DOCKER EN 388: 3132 SENSITIVE Cat. 1 EN 420 Ochranné rukavice PROTECT COMFORT EN 388: 2121 PROTECT MECA EN 388: 3122 BASIC EN 388: 2122 BASIC + EN 407: X1XX2X 39

40 Rukavice Long Basic a Long Basic+ Svařovací rukavice Svařovací rukavice LONG BASIC/LONG BASIC+ jsou určeny k ochraně rukou svářeče při svařování metodou MMA/MIG/MAG a k manipulaci s kovovými díly, které nemají teplotu vyšší než 50 C/100 C Kód: W ; Cena: 3,55 /pár Technický popis Americký střih, prsty proti sobě Dlaň a palec z přírodní kůže, vydělané chromem, tlouštka 1,2 mm, (+/- 0,1mm) Vsazení palce a ostatních prstů je zesílené. Manžeta z přírodní kůže má délku 150 mm (+/-5mm) a tloušťku 1,3 mm. Celková délka rukavice: 350mm (velikost 10) +/- 5 mm. Švy jsou odolné proti teplotě a propalu. Manžeta je obroubena červenou páskou. Nabízená velikost: 10 Kód: W ; Cena: 4,64 /pár Normy Tyto modely byly vyrobeny ve shodě s normami: - EN 420: Všeobecné nároky - EN 388: Ochranné rukavice proti mechanickému poškození - EN 407: Ochranné rukavice proti tepelnému poškození. Rukavice byly předmětem přezkoušení kompetentní organizace EC. Komfort a ohebnost: stupeň 5. Omezení ochrany Úroveň ochrany Nepoužívat pro manipulaci předmětů s teplotou větší než 50 C, respektive 100 C Nepoužívat pro manipulaci chemickálií EN 388 ( Mechanické poškození) EN 407 ( Tepelná odolnost) X 1 X X 2 X Údržba a skladování EN 388 EN 407 Aby si udržel výrobek mechanické vlastnosti, nečistěte ho. Doporučené skladování: suché, odvětrané místo bez přímého slunečního osvětlení. 40

41 Rukavice UNIVERSEL a STOPCALOR Svařovací rukavice Svařovací rukavice UNIVERSEL poskytují ochranu rukou při běžném svařování metodou MMA/MIG/MAG/ TIG. Kožená dlaň poskytuje zvýšenou citlivost. Svařovací rukavice STOPCALOR poskytují vysoký stupeň ochrany při svařování metodou MMA/MIG/MAG a pro manipulaci se součástkami, které nepřesáhnou teplotu 100 C Kód: W ; Cena: 4,43 /pár Technický popis Americký střih, prsty proti sobě. Dlaň a palec z přírodní kůže, vydělané chromem, tlouštka 1,2 mm, (+/- 0,1mm) Vsazení palce a ostatních prstů je zesílené. Manžeta z přírodní kůže má délku 150 mm (+/-5mm) a tloušťku 1,3 mm. Celková délka rukavice: 350mm (velikost 10) +/- 5 mm. Švy jsou odolné proti teplotě a propalu Manžeta je obroubena červenou páskou. Nabízená velikost: 10 Kód: W ; Pret: 3,61 /pár Normy Tyto modely byly vyrobeny ve shodě s normami: - EN 420: Všeobecné nároky. - EN 388: Ochranné rukavice proti mechanickému poškození. - EN 407: Ochranné rukavice proti tepelnému poškození. Rukavice byly předmětem přezkoušení kompetentní organizace EC. Komfort a ohebnost: stupeň 5. Omezení ochrany Úroveň ochrany Nepoužívat pro manipulaci předmětů s teplotou větší než 50 C, respektive 100 C(STOPCALOR). Nepoužívat pro manipulaci s chemikáliemi. EN 388 ( Mechanické poškození) EN 407 ( Tepelná odolnost) X 1 X X 2 X X 4 X Údržba a skladování Aby si udržel výrobek mechanické vlastnosti, nečistěte ho. Doporučené skladování: suché, odvětrané místo bez přímého slunečního osvětlení. EN 388 EN 407 EN 388 EN

42 Rukavice Stopcalor+ Svařovací rukavice Svařovací rukavice STOPCALOR+ zajištují vysoký stupeň ochrany při svařování metodamí MMA/MIG/ MAG a při manipulaci s předměty, které nepřesahují teplotu 100 C. Svařovací rukavice STOPCALOR ALU zajištují vysoký stupeň ochrany při intenzívním svařování metodamí MIG/MAG a při manipulaci s předměty, které nepřesahují teplotu 100 C. Dlaň z přírodní kůže zajišťuje dokonalou citlivost Kód: W ; Cena: 7,11 /pár Technický popis Americký střih, prsty proti sobě. Dlaň a palec z přírodní kůže, vydělané chromem, tlouštka 1,2 mm, (+/- 0,1mm). Vsazení palce a ostatních prstů je zesílené. Svršek a manžeta z přírodní kůže modré barvy mají tloušťku 1,2 mm. Svršek je jednodílný. Celková délka rukavice: 350 mm (velikost 10) +/- 5 mm. Švy jsou odolné proti teplotě a propalu Manžeta je dlouhá 145 mm a je obroubena červenou páskou. Nabízená velikost: 10 Kód: W ; Cena: 24,18 /pár Normy Tyto rukavice splňují požadavky norem: - EN 420: Všeobecné nároky. - EN 388: Ochranné rukavice proti mechanickému poškození. - EN 407: Ochranné rukavice proti tepelnému poškození. Rukavice byly předmětem přezkoušení kompetentní organizace EC. Komfort a ohebnost: stupeň 3. Omezení ochrany Úroveň ochrany EN , typ A (Ochranné rukavice pro svářeče) X 4 X X 4 X Nepoužívat pro práci s předměty s teplotou vyšší než 100 C. Nepoužívat pro manipulaci s chemikáliemi. Údržba a skladování EN 388 EN 407 EN 388 EN 407 Aby si udržel výrobek mechanické vlastnosti, nečistěte ho. Doporučené skladování: suché, odvětrané místo bez přímého slunečního osvětlení. 42

43 Rukavice TIG Svařovací rukavice Rukavice TIG jsou měkké a ohebné a poskytují vynikající ochranu při svařování metodou TIG a plamenem Kód: W (velikost 9); Cena: 5,83 /pár Kód: W (velikost 10); Cena: 5,83 /pár Technický popis Americký střih, prsty proti sobě. Celá rukavice je z přírodní kůže, vydělané chromem. Vsazení palce a ostatních prstů je zesílené. Manžeta z přírodní kůže je dlouhá 145 mm (+/- 5mm). Celková délka rukavice: 360 mm (velikost 10) +/- 5 mm. Manžeta je je obroubena červenou páskou. Nabízená velikost: 9 a 10. Normy Tyto rukavice splňují požadavky norem: - EN 420: Všeobecné nároky. - EN : Ochranné rukavice pro svářeče typu A. Rukavice byly předmětem přezkoušení kompetentní organizace EC. Komfort a ohebnost: stupeň 3. Omezení ochrany Úroveň ochrany Nepoužívat pro práci s předměty s teplotou vyšší než 100 C. Nepoužívat pro manipulaci s chemikáliemi. EN 388 ( Mechanické poškození). EN 407 ( Tepelná odolnost) X X 4 X Údržba a skladování EN 388 EN 407 Aby si udržel výrobek mechanické vlastnosti, nečistěte ho. Doporučené skladování: suché, odvětrané místo bez přímého slunečního osvětlení. 43

44 Rukavice Docker a Sensitive Ochranné rukavice Ochranné rukavice Docker vysoké kvality se zesílenými prsty, což prodlužuje jejich životnost. Rukavice SENSITIVE jsou velmi poddajné a poskytují vysoký pracovní komfort Kód: W ; Cena: 2,78 /pár Technický popis Pracovní rukavice typu Docker. Dlaň a upevnění mezi prsty z béžové kůže. Horní část je z bavlny. Manžeta z plátna. Utahovací pás na zápěstí. Úroveň ochrany Kód: W (velikost 10); Cena: 3,78 /pár Technický popis Americký střih, prsty proti sobě. Celá rukavice je z přírodní kůže vydělané chromem. Manžeta z přírodní kůže je dlouhá 145 mm (+/- 5mm). Celková délka rukavice: 350 mm (velikost 10) +/- 5 mm. Manžeta je je obroubena červenou páskou. Nabízená velikost: 10. Ohebnost: 4; norma EN 388 (Mechanické poškození) Úroveň ochrany Normy EC certifikát, typ č / 076 / 1 62 / 09 / 94 / Omezení ochrany Pracovní rukavice pro použití v suchém prostředí. Údržba a skladování EN 388 Doporučené skladování: suché, odvětrané místo bez přímého slunečního osvětlení. Rukavice lze čistit mokrým hadrem a poté je sušit na pokojové teplotě. Rukavice SENSITIVE jsou zařazeny do kategorie 1 EAR. Jsou vhodné pro použití pro práce s malým rizikem poškození. Normy Tyto rukavice odpovídají požadavkům evropské normy: - EN 420: Všeobecné nároky Omezení ochrany Pro běžné práce s minimálním ochrožením. Nepoužívat pro práce s chemikáliemi. Údržba a skladování Aby si udržel výrobek mechanické vlastnosti, nečistěte ho. Doporučené skladování: suché, odvětrané místo bez přímého slunečního osvětlení. 44

45 Rukavice Protect Comfort a Protect Meca Ochranné rukavice Pracovní rukavice PROTECT COMFORT zajišťují dobrou ochranu rukou a vynikající pracovní komfort. Pracovní rukavice PROTECT MECA zajišťují dobrou ochranu rukou při práci v v suchém prostředí Kód: W (velikost 9); Cena: 3,81 /pár W (velikost 10); Cena: 3,81 /pár Technický popis Americký střih, prsty proti sobě. Celá rukavice je z přírodní kůže, vydělané chromem, tloušťka 1mm (+/- 0.1mm). Elastické stažení svršku v zápěstí. Bavlněné švy a zesílené vsazení palce a prstů. Celková délka rukavice: 265 mm (velikost 10) +/- 5 mm. Manžeta je je obroubena červenou páskou. Nabízená velikost: 9 a 10. Kód: W (velikost 9); Cena: 3,05 /pár W (velikost 10); Cena: 3,05 /pár Normy Tyto odpovídají požadavků norem: - EN 420: Všeobecné nároky. - EN 388: Ochranné rukavice proti mechanickému poškození. Rukavice byly předmětem přezkoušení kompetentní organizace EC. Komfort a ohebnost: stupeň 5. Omezení ochrany Úroveň ochrany Nepoužívat pro manipulaci s předměty s teplotou větší než 50 C. Nepoužívat pro manipulaci s chemikáliemi. EN 388 ( Ochranné rukavice proti mechanickému poškození) Údržba a skladování EN 388 EN 388 Aby si udržel výrobek mechanické vlastnosti, nečistěte ho. Doporučené skladování: suché, odvětrané místo bez přímého slunečního osvětlení. 45

46 Rukavice Basic a Basic + Ochranné rukavice Pracovní rukavice Basic jsou vysoce kvalitní a cenově výhodné. Pracovní rukavice Basic+ poskytují komfort při práci a díky zesílené dlani zvýšenou ochranu rukou Kód: W ; Cena: 3,20 /pár Technický popis Americký střih, prsty proti sobě. Dlaň a palec je z přírodní kůže vydělané chromem, tloušťka 1,2nmm (+/- 0.1mm). Zesílené vsazení palce a prstů. Para amidové švy, ohnivzdorné a odolné proti perforaci. Manžeta je obroubena červenou páskou. Nabízená velikost:10. Kód: W ; Cena: 3,92 /pár Normy Tyto rukavice splňují požadavky evropských norem: - EN 420: Všeobecné nároky. - EN 388: Ochranné rukavice proti mechanickému poškození. - EN 407: Ochranné rukavice proti tepelnému poškození. Rukavice byly předmětem přezkoušení kompetentní organizace EC. Komfort a ohebnost: stupeň 5. Tyto rukavice splňují požadavky norem: - EN 388: Ochranné rukavice proti mechanickému poškození. - EN 407: Ochranné rukavice proti tepelnému poškození. Úroveň ochrany X 1 X X 2 X EN 388 EN 407 Omezení ochrany Nepoužívat pro manipulaci s předměty s teplotou větší než 50 C. Nepoužívat pro manipulaci s chemikáliemi. Údržba a skladování Aby si udržel výrobek mechanické vlastnosti, nečistěte ho. Doporučené skladování: suché, odvětrané místo bez přímého slunečního osvětlení. 46

47 Chameleon F a V Samozatmívací kukly Kukly vhodné pro jednodušší svářečské práce a pro dílenské využití.poskytují ochranu proti ultrafialovému a infračervenému záření při svařování. Svařovací kukly CHAMELEON F a V jsou vybavené s filtrem s tekutými krystaly, s pevným nastavením DIN 3/11 u modelu F a variabilním nastavením DIN 4/9-13 u modelu V. Nastavitelný hlavový kříž zvyšuje komfort uživatele. CHAMELEON F CHAMELEON V Použití Kód : W Cena: 229,00 /kus Normy Kód : W Cena: 249,00 /kus Kukly CHAMELEON F a V jsou určené k ochraně zraku proti ultrafialovému a infračervenému záření, které vzniká při svařování. Maska je vybavena nastavitelným hlavovým křížem, který lze snadno uzpůsobit na hlavu uživatele. CHAMELEON F a V jsou vyrobeny v souladu se směrnicí 89/686/CEE a vyhovují požadavkům norem EN 175 a EN 379. Chameleon F Rozměry: 108x51x5 mm Typ: fixní DIN 3/11 Napájení: vyměnitelná lithiová baterie se solárními články Reakční čas ztmavení : 1/3600 s Zorník: 94x35 mm Stálá ochrana proti UV a IR záření, stupeň 13 2 senzory 2 optické senzory Pracovní teplota : od -10 C do +55 C Hmotnost: 406 g 3 polohy nastavení hlavového kříže Záruka 2 roky Náhradní díly Název Kód Cena /kus Ochranné sklo vněj./vnitřní W ,55 Cartridge W ,23 Držák cartridge W ,75 Hlavový kříž W ,58 Nastavovací set W ,28 Pásek W Chameleon V Rozměry: 110x90x11 mm Typ: variabilní DIN 4/9-13 Napájení: vyměnitelná lithiová baterie Reakční čas ztmavení: 1/ s Zorník: 97x46 mm Stálá ochrana proti UV a IR záření, stupeň 13 2 senzory 2 optické senzory Pracovní teplota: od -5 C do +55 C Hmotnost: 510 g Záruka 2 roky Náhradní díly Název Kód Cena /kus Cartridge W W ,93 Potenciometr W ,28 Ochranné sklo vnitřní W ,55 Ochranné sklo vnější W ,80 Hlavový kříž W ,58 Držák cartridge W ,20 Pásek W

48 Brýle Kritéria výběru Brýle jsou zejména používané pro ochranu zraku před zářením, které vzniká při svařování či pálení a dále proti mechanickému poškození částicemi (např. prachem při broušení). Svařovací nebo ochranné brýle. Design nebo osobní preference: - Gama Pilot s kulatým sklem - Gama Classic - Gama Fashion Ověřte si, je-li výrobek shodný s evropskými normami ( označení CE potvrzuje shodu). Hlavní normy jsou: - EN 166 pro základní podmínky - EN 169 pro svařovací skla - EN 170 pro UV filtry - EN 171 pro IR filtry - EN 172 pro sluneční filtry Označení obrouček: Norma EN 166 Odolnost proti nárazu: A: náraz velikou silou B: náraz průměrnou silou F: náraz malou silou S: zvýšená odolnost Označení skla: X - X.X X X X X Možnosti: 8: odolnost proti zkratu 9: proti rozstřiku K: odolnost proti poškrábání N: odolnost proti zamžení T: odolnost vůči nárazům a extrémním teplotám ( od -5 C do +55 C) Použití (optická třída): 1: nepřetržité použití 2: průměrné použití 3: přiležitostné použití Odolnost proti nárazu: A: náraz velkou silou B: náraz průměrnou silou F: náraz malou silou S: zvýšená odolnost Identifikační číslo výrobce Identifikační kód filtru: UV: 2 nebo 3 IR: 4 Sluneční: 5 nebo 6 Svařovací: 4 až 7 (viz tabulka) Svařovací stupnice q = průtok acetylenu v litrech / hodinu q < q < q 800 q > 800 Svařování plamenem, pájení q = průtok kyslíku v litrech / hodinu 900 q < q < q Řezání kyslíkem Ochranný stupeň: UV: 1,2 až 5 IR: 1,2 až 10 Sluneční filtry: 1,1 až 4,1 Svařovací filtry: 4 až 14 plamen: 4 až 7 řezání kyslíkem: 5 až 7 oblouk: >7 Upozornění: Nepoužívejte brýle pro obloukové svařování >7, protož brýle neposkytují ochranu pokožky před UV a IR zářením. (viz tabulka: doporučená filtrační skla) 48

49 Ochranné brýle Gama Pilot Certifikát CE; EN EN DIN 5 - Kód: W Cena: 2,94 /kus DIN 6 - Kód: W Cena: 2,94 /kus DIN 5 - Kód: W Cena: 3,84 /kus PILOT 1 Lehké obroučky, celistvé z černého PVC. Elastický hlavový pásek. V bočních částech jsou brýle odvětrané. PILOT 2 PLASTIC Obroučky z černého plastiku. Nastavitelný nosní i hlavový pásek. Gama Classic Certifikát CE; EN EN CLASSIC OVER Povrch odolný proti poškrabání Gama Classic DIN 5 - Kód: W Cena: 6,40 /kus Kód: W Cena: 1,58 /kus CLASSIC VISIT FIRST Panoramatické brýle.nepřímé odvětrání.lze použít jako vrchní brýle DIN 5 - Kód: W Cena: 3,56 /kus Classic Welding Povrch proti poškrabání. Obroučky mají boční ochranu. Polykarbonátová skla lze měnit. Certifikát CE; EN 166 Kód: W Cena: 2,94 /kus CLASSIC VISIT CLEAR Povrch proti poškrabání mají boční ochranu. Polykarbonátová skla jsou vyměnitelná. * K dispozici na vyžádání. 49

50 Ochranné brýle Gama Fashion Certifikát CE; EN EN DIN 3 - Kód: W Cena: 9,98 /kus DIN 5 - Kód: W Cena: 9.98 /kus FASHION WELDING Černé obroučky, jednodílný zorník s rozsahem viditelnosti 180. Vybavené nastavitelným hlavovým páskem.rovné nožičky umožňují nosit zároveň ochranu sluchu. Gama Fashion Certifikát CE; EN 166 Kód Cena /kus Bezbarvé sklo W ,28 Kouřové sklo W , Žluté sklo W ,36 Zrcadlové sklo W ,30 FASHION VISIT Odolné proti nárazu. * Disponibili numai la cerere 50

51 Svařovací skla Balené v krabici po 100 ks Certifikát CE Rozměry 98 x 75 mm Barva Kód Cena /kus Čiré W ,14 5 W W W W W ,79 10 W ,79 11 W ,79 12 W ,79 13 W ,79 14 W ,79 Stupnice doporučených filtrů pro svařování obloukem Postup MMA MAG TIG MIG (ocel) MIG (lehké slitiny) Drážkování Plazmové řezání Svařování mikroplazmou Svařovací proud (A) 1, ,

52 Ochranná obuv Ochranné boty High Tech ve výrobě ochranných bot. Lehké, poddajné a pevné, zajišťují výbornou ochranu. Jsou k dispozici ve dvou barvách: hnědé a černé. Materiál: Nubuck S3 EN CE Ochranná hliníková špička. Pružná podrážka z Kevlaru Velikost Kód pro hnědé Kód pro černé Cena /pár 39 W W ,00 40 W W ,00 41 W W ,00 42 W W ,00 43 W W ,00 44 W W ,00 45 W W ,00 46 W W ,00 47 W W , Oxygen Kotníkové boty, speciálně navržené pro svařovaní. Mají ochrannou špičku a vystýlku z nehořlavé bavlny. Antibakteriální vystýlka bot umožňuje volné dýchání pokožky. Nesmekavá, antistatická podrážka, v přímém kontaktu odolá více než minutu teplotám do 200. Ocelová ochranná špička Velikost Kód Cena /pár 39 W ,00 40 W ,00 41 W ,00 42 W ,00 43 W ,00 44 W ,00 45 W ,00 46 W ,00 47 W ,00 52

53 Pracovní oděvy Svařovací návleky jsou určeny k ochraně obuvi a dolní části kalhot při svařování nebo broušení. Kožené manžety jsou určené k ochraně rukou proti rozstřiku při svařování. Lze je rovněž použit i pro další dílenské práce Kód: W ; Cena: 14,05 /pár Upevňovací pásky z kůže Kód: W ; Cena: 14,05 /pár Přezky Kód: W ; Cena: 14,84 /pár Technický popis Přírodní kůže vydělaná chromem. Upevnění pomocí kožených pásků. Výška: +/- 300 mm ( návleky) Délka: +/- 450 mm (manžety) Dodávají se v jedné velikosti. Ochranné limity Vzhledem k upevňovacím páskům se tyto doplňky nesmí používat bez dalších ochranných prvků v přítomnosti strojů s rotačními součástmi. Údržba a skladování Skladování na dobře větraném, suchém místě, bez přímého slunečního osvětlení. Mytí mýdlem a vodou, maximální teplota vody: 60 C. Normy Tyto doplňky jsou pomůckou dle EPI, kategorie 2 Tyto výrobky splňují požadavky norem: - EN 340: Ochranné pomůcky všeobecné nároky. - EN 470-1: Ochranné pomůcky používané při svařovaní. Mechanické zkoušky: - tlouštka: odpovídá - rozměrové odchylky: odpovídají - odolnost na trh: odpovídá - odolnost na tah: odpovídá Chemické zkoušky: -množství mastných látek: odpovídá Tepelné zkoušky: -hořlavost: odpovídá -tepelná odolnost: odpovídá -chování při kontaktu s kapkami roztaveného kovu: odpovídá Tyto výrobky byly předmětem přezkoušení kompetentní organizace EC. Označení CE potvrzuje shodu s evropskou směrnicí 89/686, vztahující se na osobní ochranné pomůcky. 53

54 Pracovní oděvy Svařovací zástěry jsou určeny k ochraně pracovního oděvu proti rozstřiku při svařování. Lze je rovněž použít pro další dílenské práce x 800 mm 900 x 600 mm Zapínání na přezku x 800 mm Inchidere cu clips Kód: W Cena: 38,50 /kus Kód: W ; Cena: 14,68 /kus Kožené pásky, zapínání s přezkou Kód: W ; Cena: 14,68 /kus Bavlněné pásky Kód: W ; Cena: 45,10 /kus Zástěra z kůže vydělané chromem a bavlněnými pásky Kód: W Cena: 18,06 /kus Technický popis Komplet z přírodní kůže vydělané chromem Upevnění zajištěné koženými pásky Výška: 1100mm, 900 mm, 1100mm Délka: 800mm, 600mm, 800mm Jedna velikost Ochranné limity Kvůli upevňovacím páskům se tyto výrobky nesmí používat v přítomnosti strojů s rotačními součástmi. Údržba a skladování Skladování na dobře větraném, suchém místě, bez přímého slunečního osvětlení. Čistit lze mýdlem a vodou, maximální teplota vody 60 C. Vyhláška o shodě a normy Tyto doplňky jsou pomůckou dle EPI, kategorie 2 Tyto výrobky splňují požadavky norem: - EN 340: Ochranné pomůcky všeobecné nároky - EN 470-1: Ochranné pomůcky používané při svařovaní Mechanické zkoušky: - tlouštka: odpovídá - rozměrové odchylky: odpovídají - odolnost na trh: odpovídá - odolnost na tah: odpovídá Chemické zkoušky: - množství mastných látek: odpovídá Tepelné zkoušky: -hořlavost: odpovídá -tepelná odolnost: odpovídá -chování při kontaktu s kapkami roztaveného kovu: odpovídá Tyto výrobky byly předmětem přezkoušení kompetentní organizace EC. Označení CE potvrzuje shodu s evropskou směrnicí 89/686, vztahující se na osobní ochranné pomůcky. 54

55 Pracovní oděvy Svařovací kabáty z kůže poskytují vhodnou ochranu horní části těla proti rozstřiku při svařování. Lze je použít i pro jiné dílenské práce Kód (velikost XL): W ; Kód (velikost XXL): W ; Cena: 51,02 /kus Technický popis Komplet z nehořlavé bavlny a kůže vydělané chromem. Dvojitý bavlněný límec zvyšuje uživatelský komfort. Manžety lze na zápěstí stáhnout páskem. Obšití červenou páskou prodlužuje životnost. Výška kabátu: +/-780 mm. Nabízené velikosti: XL a XXL. Ochranné limity Kvůli upevňovacím páskům se tyto výrobky nesmí používat v přítomnosti strojů s rotačními součástmi. Údržba a skladování Skladování na dobře větraném, suchém místě, bez přímého slunečního osvětlení. Čistit lze mýdlem a vodou, maximální teplota vody 60 C. Kód (velikost XL): W ; Kód (velikost XXL): W ; Cena: 264,00 /kus Vyhláška o shodě a normy Tyto doplňky jsou pomůckou dle EPI, kategorie 2. Tyto výrobky splňují požadavky norem: - EN 340: Ochranné pomůcky všeobecné nároky. - EN 470-1: Ochranné pomůcky používané při svařovaní. Mechanické zkoušky: - tlouštka: odpovídá - rozměrové odchylky: odpovídají - odolnost na trh: odpovídá - odolnost na tah: odpovídá Chemické zkoušky: - množství mastných látek: odpovídá Tepelné zkoušky: - hořlavost: odpovídá - tepelná odolnost: odpovídá - chování při kontaktu s kapkami roztaveného kovu: odpovídá Tyto výrobky byly předmětem přezkoušení kompetentní organizace EC. Označení CE potvrzuje shodu s evropskou směrnicí 89/686, vztahující se na osobní ochranné pomůcky. 55

56

57 Ochrana pracovního prostředí Ochrana pracovního prostředí PROTECTLITE Ochranné pásy, zástěny, ohnivzdorné látky, mobilní zástěny,včetně příslušenství pro tyto výrobky zvukové izolace. Firma AIR LIQUIDE Welding patří k čelním výrobcům svařovací techniky na světě. Na základě dlouholetých zkušeností v tomto oboru, vyvíjí a nabízí vysoce efektivní výrobky, které splňují požadavky na bezpečnost práce a ochranu okolního prostředí. Pro zajištění ochrany pracovního prostoru a okolí je k dispozici široká řada výrobků: Pásy pro ochranu při svařování, broušení, pro zamezení proudění studeného vzduchu i proti víření prachu. Zástěny, jak fixní, tak i mobilní, jednoduché i v sestavách, pro svařování a broušení. AIR LIQUIDE Welding a všichni jeho specializovaní distributoři, budou kdykoli k Vaší dispozici, aby Vám pomohli s výběrem odpovídajících výrobků, které splňují požadavky všech platných norem. 57

58
