Svařovací kukly, masky a ochranné štíty

Transkript

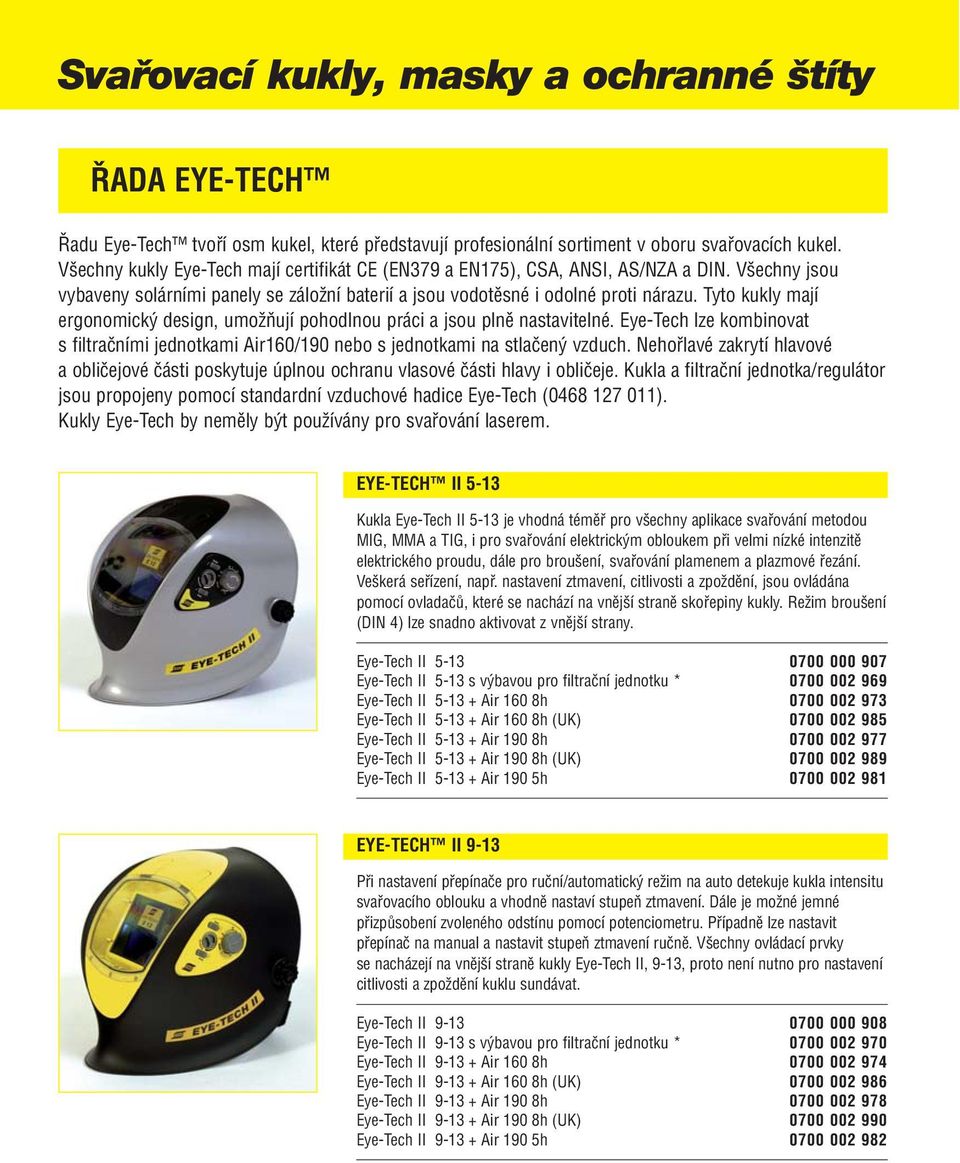

1 ŘADA EYE-TECH Řadu Eye-Tech tvoří osm kukel, které představují profesionální sortiment v oboru svařovacích kukel. Všechny kukly Eye-Tech mají certifikát CE (EN379 a EN175), CSA, ANSI, AS/NZA a DIN. Všechny jsou vybaveny solárními panely se záložní baterií a jsou vodotěsné i odolné proti nárazu. Tyto kukly mají ergonomický design, umožňují pohodlnou práci a jsou plně nastavitelné. Eye-Tech lze kombinovat s filtračními jednotkami Air160/190 nebo s jednotkami na stlačený vzduch. Nehořlavé zakrytí hlavové a obličejové části poskytuje úplnou ochranu vlasové části hlavy i obličeje. Kukla a filtrační jednotka/regulátor jsou propojeny pomocí standardní vzduchové hadice Eye-Tech ( ). Kukly Eye-Tech by neměly být používány pro svařování laserem. EYE-TECH II 5-13 Kukla Eye-Tech II 5-13 je vhodná téměř pro všechny aplikace svařování metodou MIG, MMA a TIG, i pro svařování elektrickým obloukem při velmi nízké intenzitě elektrického proudu, dále pro broušení, svařování plamenem a plazmové řezání. Veškerá seřízení, např. nastavení ztmavení, citlivosti a zpoždění, jsou ovládána pomocí ovladačů, které se nachází na vnější straně skořepiny kukly. Režim broušení (DIN 4) lze snadno aktivovat z vnější strany. Eye-Tech II Eye-Tech II 5-13 s výbavou pro filtrační jednotku * Eye-Tech II Air 160 8h Eye-Tech II Air 160 8h (UK) Eye-Tech II Air 190 8h Eye-Tech II Air 190 8h (UK) Eye-Tech II Air 190 5h EYE-TECH II 9-13 Při nastavení přepínače pro ruční/automatický režim na auto detekuje kukla intensitu svařovacího oblouku a vhodně nastaví stupeň ztmavení. Dále je možné jemné přizpůsobení zvoleného odstínu pomocí potenciometru. Případně lze nastavit přepínač na manual a nastavit stupeň ztmavení ručně. Všechny ovládací prvky se nacházejí na vnější straně kukly Eye-Tech II, 9-13, proto není nutno pro nastavení citlivosti a zpoždění kuklu sundávat. Eye-Tech II Eye-Tech II 9-13 s výbavou pro filtrační jednotku * Eye-Tech II Air 160 8h Eye-Tech II Air 160 8h (UK) Eye-Tech II Air 190 8h Eye-Tech II Air 190 8h (UK) Eye-Tech II Air 190 5h

2 EYE-TECH II Kukla je vynikajícím řešením pro pracovníky provádějící opravy a údržbu a nabízí ochranu při svařování metodou MMA a MIG v rozsahu A. Kuklu lze také použít pro svařování TIG v rozsahu A. Potenciometr pro nastavení ztmavení je umístěn na vnější straně kukly, kde ho lze nastavit i rukou v rukavici. Eye-Tech II Eye-Tech II s výbavou pro filtrační jednotku * Eye-Tech II Air 160 8h Eye-Tech II Air 160 8h (UK) Eye-Tech II Air 190 8h Eye-Tech II Air 190 8h (UK) Eye-Tech II Air 190 5h EYE-TECH II 10/11 Kukla základní úrovně v rozsahu Eye-Tech II je 10/11, což je kukla se 2 odstíny určená pro svařování metodou MIG/MAG a MMA. Eye-Tech II 10/ Eye-Tech II 10/11 s výbavou pro filtrační jednotku * Eye-Tech II 10/11 + Air 160 8h Eye-Tech II 10/11 + Air 160 8h (UK) Eye-Tech II 10/11 + Air 190 8h Eye-Tech II 10/11 + Air 190 8h (UK) Eye-Tech II 10/11 + Air 190 5h * Tyto kukly jsou kompletně sestavené, jejich součástí je vzduchový rozvod a těsnění obličeje a hlavy. Pro použití s filtrovaným vzduchem z centrálních rozvodů stlačeného vzduchu je nutno kuklu Eye-Tech II vybavenou pro vzduchovou jednotku v kombinaci s následujícím příslušenstvím: Jednotka na stlačený vzduch (viz strana 37) Konektor pro přívod vzduchu Vzduchová hadice pro Eye-Tech

3 NÁHRADNÍ DÍLY PRO EYE-TECH II 5-13 (Obr. 1) 1 Přední krycí sklo Eye-Tech II Souprava spon pro Eye-Tech II Adaptér Eye-Tech II Eye-Tech II 5-13 bez kazety Excentrický knoflík Vnitřní krycí sklo Eye-Tech II Rám pro upevnění ovladače Potní pásek Pokrývka hlavy Kazeta Eye-Tech II Knoflík potenciometru Seřízení citlivosti NÁHRADNÍ DÍLY PRO EYE-TECH II 5-13 (Obr. 1)

4 NÁHRADNÍ DÍLY PRO EYE-TECH II 9-13 (Obr. 2) 1 Přední krycí sklo Eye-Tech II Soustava spon žlutá Adaptér Eye-Tech II Eye-Tech II 9-13 bez kazety Excentrický knoflík Vnitřní krycí sklo Eye -Tech II Rám pro upevnění ovladače Potní pásek Pokrývka hlavy Kazeta Eye-Tech II Knoflík potenciometru Eye-Tech II Seřízení citlivosti NÁHRADNÍ DÍLY PRO EYE-TECH II 9-13 Obr. 2

5 NÁHRADNÍ DÍLY PRO EYE-TECH II (Obr. 3) 1 Přední krycí sklo Eye-Tech II Soustava spon žlutá Adaptér Eye-Tech II Eye-Tech II bez kazety Excentrický knoflík Vnitřní krycí sklo Eye -Tech II Rám pro upevnění ovladače Potní pásek Pokrývka hlavy Kazeta Eye-Tech II Ovladač senzoru Eye-Tech II Knoflík potenciometru Eye-Tech II NÁHRADNÍ DÍLY PRO EYE-TECH II Obr. 3

6 NÁHRADNÍ DÍLY PRO EYE-TECH II (Obr. 4) 1 Přední krycí sklo Eye-Tech II Soustava spon žlutá Adaptér Eye-Tech II Eye-Tech II bez kazety Excentrický knoflík Vnitřní krycí sklo Eye-Tech II Rám pro upevnění ovladače Potní pásek Čelenka Kazeta Eye-Tech II Ovladač senzoru Eye-Tech II NÁHRADNÍ DÍLY PRO EYE-TECH II Obr. 4

7 KOMBINACE EYE-TECH II EYE-TECH II S VNITŘNÍM PRŮZOREM Eye-Tech II lze použít s kompletním ochranným průzorem pro broušení s přívodem vzduchu třídy B s těsněním obličejové a hlavové části. Průzor pro broušení lze použít pro kteroukoliv standardní kuklu Eye -Tech II a kombinovat s filtrační jednotkou Air 160, Air 190 nebo dýchacími systémy na stlačený vzduch. Jedná se o ideální systém pro všechny svařovací aplikace. Jeden hlavový systém pro svařování i broušení. Eye-Tech II 5-13 s vnitřním průzorem* Eye-Tech II 9-13 s vnitřním průzorem* Eye-Tech II s vnitřním průzorem* Eye-Tech II s vnitřním průzorem* Náhradní díly pro vnitřní průzor Těsnění hlavy pro vnitřní průzor Těsnění obličeje pro vnitřní průzor Náhradní průzor pro vnitřní průzor Průzor s úpravou proti mlžení EYE-TECH II S OCHRANNOU PŘILBOU A PŘÍVODEM VZDUCHU Pro prostředí, kde je požadována ochrana hlavy i dýchacích cest, je ideálním řešením Eye-Tech II s ochrannou přilbou a přívodem vzduchu. Systém tvoří kukla Eye-Tech II a velmi kvalitní ochranná přilba s vnitřním rozvodem vzduchu. Systém lze připojit k Air 160/190 nebo k rozvodu stlačeného vzduchu pomocí standardní vzduchové hadice Eye-Tech ( ). Eye-Tech II 5-13 Air/ochranná přilba** Eye-Tech II 9-13 Air/ochranná přilba** Eye-Tech II Air/ochranná přilba** Eye-Tech II Air/ochranná přilba** Náhradní díly pro ochrannou přilbu a přívod vzduchu Těsnění hlavy Těsnění obličeje Ochranná přilba s vnitřním rozvodem vzduchu Všechny výše uvedené kombinace Eye-Tech II lze použít s některou následující filtrační jednotkou. Air 160 kompletní Air 160 kompletní (UK) Air 190 AL kompletní 5h Air 190 AL kompletní 8h Air 190 AL kompletní 8h (UK) Air CA * Tyto kukly jsou úplně sestavené, jejich součástí je vnitřní průzor, těsnění hlavové a obličejové části a vzduchový rozvod. ** Tyto kukly jsou úplně sestavené, jejich součástí je ochranná přilba s vnitřním vzduchovým rozvodem a těsnění hlavové a obličejové části.

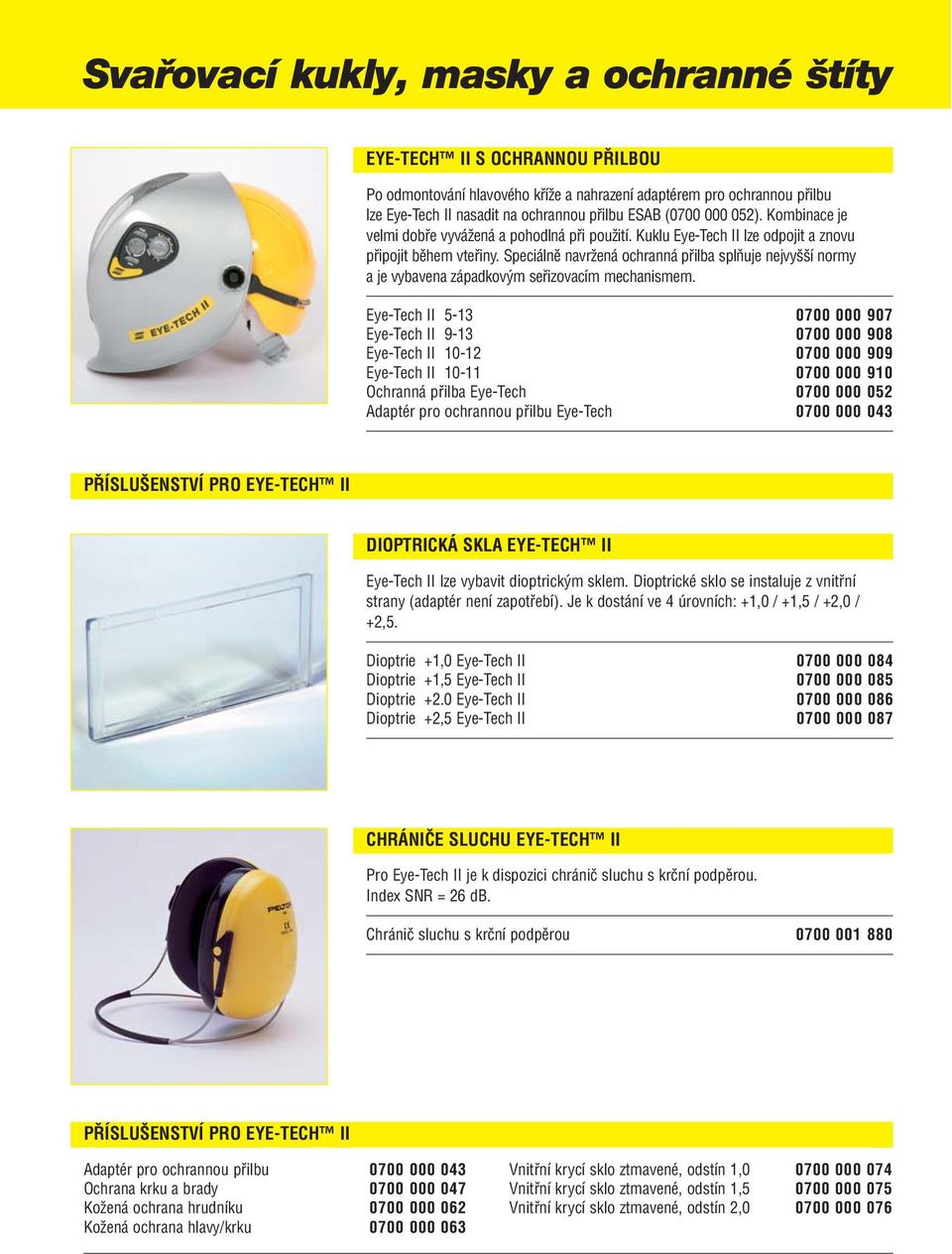

8 EYE-TECH II S OCHRANNOU PŘILBOU Po odmontování hlavového kříže a nahrazení adaptérem pro ochrannou přilbu lze Eye-Tech II nasadit na ochrannou přilbu ESAB ( ). Kombinace je velmi dobře vyvážená a pohodlná při použití. Kuklu Eye-Tech II lze odpojit a znovu připojit během vteřiny. Speciálně navržená ochranná přilba splňuje nejvyšší normy a je vybavena západkovým seřizovacím mechanismem. Eye-Tech II Eye-Tech II Eye-Tech II Eye-Tech II Ochranná přilba Eye-Tech Adaptér pro ochrannou přilbu Eye-Tech PŘÍSLUŠENSTVÍ PRO EYE-TECH II DIOPTRICKÁ SKLA EYE-TECH II Eye-Tech II lze vybavit dioptrickým sklem. Dioptrické sklo se instaluje z vnitřní strany (adaptér není zapotřebí). Je k dostání ve 4 úrovních: +1,0 / +1,5 / +2,0 / +2,5. Dioptrie +1,0 Eye-Tech II Dioptrie +1,5 Eye-Tech II Dioptrie +2.0 Eye-Tech II Dioptrie +2,5 Eye-Tech II CHRÁNIČE SLUCHU EYE-TECH II Pro Eye-Tech II je k dispozici chránič sluchu s krční podpěrou. Index SNR = 26 db. Chránič sluchu s krční podpěrou PŘÍSLUŠENSTVÍ PRO EYE-TECH II Adaptér pro ochrannou přilbu Ochrana krku a brady Kožená ochrana hrudníku Kožená ochrana hlavy/krku Vnitřní krycí sklo ztmavené, odstín 1, Vnitřní krycí sklo ztmavené, odstín 1, Vnitřní krycí sklo ztmavené, odstín 2,

9 EYE-TECH EYE-TECH 5-13 Eye-Tech 5-13 nabízí neomezené osobní nastavení. Nejnovější LCD technologie umožňuje seřízení odstínu v rozsahu DIN 5-9 a nebo DIN Režim broušení (DIN 4) lze snadno aktivovat z vnější strany. Eye-Tech 5-13 lze použít pro všechny svařovací aplikace včetně svařování autogenem/plamenem. Eye-Tech Eye-Tech 5-13 s výbavou pro filtrační jednotku * Eye-Tech Air 160 8h Eye-Tech Air 160 8h (UK) Eye-Tech Air 190 5h Eye-Tech Air 190 8h Eye-Tech Air 190 8h (UK) Eye-Tech Air CA EYE-TECH 9-13 Eye-Tech 9-13 je vybavena plynulým nastavením ztmavení v rozsahu 9 až 13 a lze ji seřídit z vnější strany během svařování. Eye-Tech Eye-Tech 9-13 s výbavou pro filtrační jednotku * Eye-Tech Air 160 8h Eye-Tech Air 160 8h (UK) Eye-Tech Air 190 5h Eye-Tech Air 190 8h Eye-Tech Air 190 8h (UK) Eye-Tech Air CA * Tyto kukly jsou úplně sestavené, jejich součástí je vzduchový rozvod a těsnění obličejové a hlavové části.

10 EYE-TECH SELECT Eye-Tech Select má přepínače na vnitřní straně kukly pro snadné seřízení mezi odstíny a Eye-Tech Select Eye-Tech s výbavou pro filtrační jednotku * Eye-Tech Select + Air 160 8h Eye-Tech Select + Air 160 8h (UK) Eye-Tech Select + Air 190 5h Eye-Tech Select + Air 190 8h Eye-Tech Select + Air 190 8h (UK) Eye-Tech Select + Air CA EYE-TECH 10/11 MONO Eye-Tech 10/11 Mono má na vnitřní straně kukly přepínač, který umožňuje pevné nastavení úrovně ztmavení 10 nebo 11 i během svařování. Eye-Tech 10/11 Mono Eye-Tech 10/11 s výbavou pro filtrační jednotku * Eye-Tech 10/11 Mono + Air 160 8h Eye-Tech 10/11 Mono + Air 160 8h (UK) Eye-Tech 10/11 Mono + Air 190 5h Eye-Tech 10/11 Mono + Air 190 8h Eye-Tech 10/11 Mono + Air 190 8h (UK) Eye-Tech 10/11 Mono + Air CA

11 NÁHRADNÍ DÍLY PRO EYE-TECH 5-13 (Obr. 5) 1 Skořepina kukly Eye-Tech Kazeta Přední krycí sklo Držák předního krycího skla Knoflík potenciometru Knoflík citlivosti Krycí deska ovladače Pokrývka hlavy Potní pásek * Vnitřní krycí sklo * Neznázorněno NÁHRADNÍ DÍLY PRO EYE-TECH 5-13 Obr. 5

12 NÁHRADNÍ DÍLY PRO EYE-TECH 9-13 (Obr. 6) 1 Skořepina kukly Eye-Tech Držák předního krycího skla Přední krycí sklo Vnitřní krycí sklo Excentrický knoflík Knoflík potenciometru Ovladač senzoru Kazeta * Pokrývka hlavy * Potní pásek * Neznázorněno NÁHRADNÍ DÍLY PRO EYE-TECH (Obr. 7) 1 Skořepina kukly Eye-Tech 10/ Držák předního zvětšovacího skla Přední krycí sklo Vnitřní krycí sklo Excentrický knoflík Kazeta Ovladač senzoru * Pokrývka hlavy * Potní pásek * Neznázorněno NÁHRADNÍ DÍLY PRO EYE-TECH 9-13 Obr. 6 NÁHRADNÍ DÍLY PRO EYE-TECH Obr. 7 NÁHRADNÍ DÍLY PRO EYE-TECH 10/11 (Obr. 7) 1 Skořepina kukly Eye-Tech 10/ Držák předního krycího skla Přední krycí sklo Vnitřní krycí sklo Excentrický knoflík Kazeta 10/ Ovladač senzoru * Pokrývka hlavy * Potní pásek * Neznázorněno

13 PŘÍSLUŠENSTVÍ PRO EYE-TECH DIOPTRICKÁ SKLA EYE-TECH Eye-Tech lze vybavit dioptrickým sklem. Dioptrické sklo se instaluje z vnitřní strany pomocí adaptéru ( ). Je k dostání ve 4 různých úrovních: +1,0 / +1,5 / +2,0 / +2,5. Dioptrie +1,0 Eye-Tech Dioptrie +1,5 Eye-Tech Dioptrie +2.0 Eye-Tech Dioptrie +2,5 Eye-Tech Adaptér pro dioptrické sklo CHRÁNIČ SLUCHU EYE-TECH Pro Eye-Tech II je k dispozici chránič sluchu s krční podpěrou. Index SNR = 26 db. Chránič sluchu s krční podpěrou Adaptér pro ochrannou přilbu Ochrana krku a brady Kožená ochrana hrudníku Kožená ochrana hlavy/krku Vnitřní krycí sklo ztmavené, odstín Vnitřní krycí sklo ztmavené, odstín Vnitřní krycí sklo ztmavené, odstín KOMBINACE EYE-TECH EYE-TECH S OCHRANNOU PŘILBOU Po odmontování hlavového kříže a nahrazení adaptérem pro ochrannou přilbu lze Eye-Tech II nasadit na ochranou přilbu ESAB ( ). Kombinace je velmi dobře vyvážená a pohodlná pro použití. Kuklu Eye-Tech II lze nasadit a sundat během vteřiny. Speciálně navržená ochranná přilba splňuje nejvyšší normy a je vybavena západkovým seřizovacím mechanismem. Eye-Tech Eye-Tech Eye-Tech Eye-Tech 10/ Ochranná přilba Eye-Tech Adaptér pro ochrannou přilbu Eye-Tech

14 EYE-TECH PRO VŠECHNY VAŠE APLIKACE Je důležité zvolit správnou kuklu pro příslušnou aplikaci. Jako vodítko je možné použít následující tabulku. Toto vodítko lze použít pro Eye-Tech i Eye-Tech II.

15

16 KUKLA WELDEASY 9-13 A NÁHRADNÍ DÍLY Automatická svařovací kukla WeldEasy je napájena solárními buňkami. Plynulé nastavení mezi DIN 9 a DIN 13 lze ovládat z vnější strany. Kukla je vhodná pro svařování metodami MIG/MAG a MMA a splňuje normu EN 379 pro automatická svařovací zvětšovací skla. Weldeasy Náhradní díly pro WeldEasy 9-13 Kazeta Weldeasy Skořepina kukly Potní pásek Pokrývka hlavy Přední a vnitřní krycí sklo WELDEASY 9-13 VYBAVENÁ PRO POUŽITÍ S FILTRAČNÍ JEDNOTKOU WeldEasy lze kombinovat s některou vzduchovou jednotkou Air 160/190 nebo s filtrační jednotkou na centrální rozvod stlačeného vzduchu. Weldeasy 9-13 s výbavou pro filtrační jednotku * Náhradní díly pro WeldEasy s výbavou pro filtrační jednotku Těsnění hlavové části Těsnění obličejové části Kombinujte s některou vzduchovou jednotkou Air 160 kompletní Air 160 kompletní (UK) Air 190 AL kompletní 5h Air 190 AL kompletní 8h Air 190 AL kompletní 8h (UK) Air CA ESAB RAMATIC Svařovací kukla Ramatic ESAB je vhodná pro příležitostné svářeče. Je robustní a její použití je snadné. Je napájena dvěma výměnnými bateriemi. Po aktivování se nastaví DIN11, což umožňuje použití kukly v širokém rozsahu aplikací MMA a MIG/MAG. Kazetu lze dodat samostatně a lze ji použít s jinými pasivními kuklami, např. Albatross 90 x 110. ESAB Ramatic Kazeta ESAB Ramatic Baterie včetně víka Pokrývka hlavy Držák skla Skořepina kukly Ramatic Přední/vnitřní krycí zvětšovací sklo * Tato kukla je úplně sestavená a zahrnuje těsnění hlavové části, těsnění obličejové části a rozvod vzduchu.

17 ŘADA ALBATROSS Řadu Albatross tvoří pasivní a velmi lehké svařovací kukly. Kukly Albatross představují kompletní a flexibilní systém a lze je vybavit ochrannou přilbou, chrániči sluchu a filtračními jednotkami. Hlavový kříž je komfortní a plně regulovatelný. Kukly se dodávají s ochranou brady. Jsou schváleny podle EN166 & EN175 a všechny mají certifikát CE. ALBATROSS 1000, 60 x 110 a 90 x 110 Albatross 1000 má výklopnou přední část, do které je instalováno svařovací sklo. Je použito také plastové krycí sklo, které poskytuje ochranu obličeje při zdvižení přední části. Svařovací kukla Albatross Toughweld je vyrobena z teplovzdorného polyesteru (až do 240 o C) vhodného pro svařování v náročných podmínkách. Součástí všech kukel je svařovací sklo 10 DIN. Albatross 1000, 60 x 110 standardní Albatross 1000, 60 x 1 10 vybavená pro ochrannou přilbu (adaptér Peltor ) Albatross 1000, 60 x 110 vybavená pro ochrannou přilbu (hliníkový adaptér FH66) Albatross 1000, 60 x 110 s výbavou pro filtrační jednotku Albatross 1000, 60 x 110 vybavená pro ochrannou přilbu a filtrační jednotku Albatross Toughweld, 60 x 110 standardní Albatross Toughweld, 60 x 110 s výbavou pro filtrační jednotku Albatross 1000, 90 x 110 standardní Albatross 1000, 90 x 110 vybavená pro ochrannou přilbu Albatross 1000, 90 x 110 s výbavou pro filtrační jednotku Albatross 1000, 90 x 110 vybavená pro ochrannou přilbu a filtrační jednotku ALBATROSS 2000 Vnitřní krycí sklo u Albatross 2000 má odstín 2. Speciálně navržená výklopná přední část je vybavena svařovacím sklem 60 x 110 mm, průhledem lze však také vidět počáteční bod svaru. Po zapálení oblouku uživatel sklopí průzor s tmavým sklem. Vynikající prostředek pro zajištění přesného začátku svařování. Součástí je svařovací sklo 9 DIN. Albatross 2000 standardní Albatross 2000 vybavená pro ochrannou přilbu Albatross 2000 s výbavou pro filtrační jednotku Albatross 2000 vybavená pro ochrannou přilbu a filtrační jednotku

18 ALBATROSS 3000 Albatross 3000 je kombinací svařovací kukly a průzoru pro broušení. Velké panoramatický průzor umožňuje vynikající výhled a dobrou ochranu během broušení. Svařovací průzor lze dodat s různými velikostmi okna. Součástí je svařovací sklo 10 DIN. Albatross 3000 standardní Albatross 3000 vybavená pro ochrannou přilbu Albatross 3000 s výbavou pro filtrační jednotku Albatross 3000 vybavená pro ochrannou přilbu a filtrační jednotku Albatross 3000, 50 x Albatross 3000, 90 x KOMBINACE ALBATROSS Albatross 1000, včetně Air 160 8h 60 x Albatross 1000, včetně Air CA 60 x Albatross 1000, včetně ochranné přilby 60 x Albatross 1000, včetně ochranné přilby a chrániče sluchu 60 x Albatross 1000, včetně ochranné přilby a Air 160 8h 60 x Albatross 1000, včetně ochranné přilby, Air 160 8h a chrániče sluchu 60 x Albatross 1000, včetně ochranné přilby a Air CA 60 x Albatross 1000, včetně ochranné přilby, Air CA a chrániče sluchu 60 x Albatross 1000, včetně Air 160 8h 90 x Albatross 1000, včetně Air CA 90 x Albatross 1000, včetně ochranné přilby 90 x Albatross 1000, včetně ochranné přilby a chrániče sluchu 90 x Albatross 1000, včetně ochranné přilby a Air 160 8h 90 x Albatross 1000, včetně ochranné přilby, Air 160 8h a chrániče sluchu 90 x Albatross 1000, včetně ochranné přilby a Air CA 90 x Albatross 1000, včetně ochranné přilby, Air CA a chrániče sluchu 90 x Albatross 2000, včetně Air 160 8h Albatross 2000, včetně Air CA Albatross 2000, včetně ochranné přilby Albatross 2000, včetně ochranné přilby a chrániče sluchu Albatross 2000, včetně ochranné přilby a Air 160 8h Albatross 2000, včetně ochranné přilby, Air 160 8h a chrániče sluchu Albatross 2000, včetně ochranné přilby a Air CA Albatross 2000, včetně ochranné přilby, Air CA a chrániče sluchu Albatross 3000, včetně Air 160 8h Albatross 3000, včetně Air CA Albatross 3000, včetně ochranné přilby Albatross 3000, včetně ochranné přilby a chrániče sluchu Albatross 3000, včetně ochranné přilby a Air 160 8h Albatross 3000, včetně ochranné přilby, Air 160 8h a chrániče sluchu Albatross 3000, včetně ochranné přilby a Air CA Albatross 3000, včetně ochranné přilby, Air CA a chrániče sluchu

19 NÁHRADNÍ DÍLY PRO ALBATROSS 1000 (Obr. 8) 1 Výklopný rám 60 x Výklopný rám 90 x Plastové krycí sklo 60 x Plastové krycí sklo 90 x Pružina 60 x Pružina 90 x Hlavový kříž Náhradní díly pro hlavový kříž Vzduchová hadice včetně adaptéru Adaptér Neprodyšné těsnění Těsnění obličejové části včetně zástěrky Svařovací sklodin 10, 60 x Svařovací sklo DIN 10, 90 x * Potní pásek * Neznázorněno NÁHRADNÍ DÍLY PRO ALBATROSS 1000 Obr. 8

20 NÁHRADNÍ DÍLY PRO ALBATROSS 1000 (Obr. 9) 1 Výklopný rám 60 x Výklopný rám 90 x Plastové krycí sklo 60 x Plastové krycí sklo 90 x Pružina 60 x Pružina 90 x Vzduchová hadice včetně adaptéru Adaptér Neprodyšné těsnění Těsnění obličejové části včetně zástěrky Svařovací sklo DIN 10, 60 x Svařovací sklo DIN 10, 90 x Adaptér pro kuklu * Potní pásek * Neznázorněno NÁHRADNÍ DÍLY PRO ALBATROSS 1000 Obr. 9

21 NÁHRADNÍ DÍLY PRO ALBATROSS 2000 (Obr. 10) 1 Výklopný rám 60 x Ochranné sklo DIN Plastové krycí sklo 60 x Pružina 60 x Pružina 90 x Hlavový kříž Náhradní díly pro hlavový kříž Vzduchová hadice včetně adaptéru Adaptér Těsnění vzduchové hadice Těsnění obličejové části včetně zástěrky Svařovací sklo DIN * Potní pásek * Neznázorněno NÁHRADNÍ DÍLY PRO ALBATROSS 2000 Obr. 10

22 NÁHRADNÍ DÍLY PRO ALBATROSS 2000 (Obr. 11) 1 Výklopný rám 60 x Ochranné sklo DIN Plastové krycí sklo 60 x Pružina 60 x Pružina 90 x Vzduchová hadice včetně adaptéru Adaptér Neprodyšné těsnění Těsnění obličejové části včetně zástěrky Svařovací sklo DIN Adaptér na ochrannou přilbu * Potní pásek * Neznázorněno NÁHRADNÍ DÍLY PRO ALBATROSS 2000 Obr. 11

23 NÁHRADNÍ DÍLY PRO ALBATROSS 3000 (Obr. 12) 1 Průzor 60 x Plastové krycí sklo 60 x Plastové krycí sklo 90 x Pružina 60 x Krycí sklo Albatross Hlavový kříž Náhradní díly pro hlavový kříž Vzduchová hadice včetně adaptéru Adaptér Neprodyšné těsnění Těsnění obličejové části včetně zástěrky Svařovací sklo DIN Souprava závěsu pro průzor * Potní pásek * Neznázorněno NÁHRADNÍ DÍLY PRO ALBATROSS 3000 Obr. 12

24 NÁHRADNÍ DÍLY PRO ALBATROSS 3000 (Obr. 13) 1 Průzor 60 x Plastové krycí sklo 60 x Plastové krycí sklo 90 x Pružina 60 x Krycí sklo Albatross Vzduchová hadice včetně adaptéru Adaptér Neprodyšné těsnění Těsnění obličejové části včetně zástěrky Svařovací zvětšovací sklo DIN Adaptér kukly Souprava závěsu pro průzor * Potní pásek * Neznázorněno NÁHRADNÍ DÍLY PRO ALBATROSS 3000 Obr. 13

25 NÁHRADNÍ DÍLY PRO ALBATROSS 1000, 2000 a 3000 Kukly Albatross lze vybavit dioptrickými skly. Jsou k dostání ve 4 různých verzích: +1,0 / +1,5 / +2,0 / +2,5. Albatross lze přizpůsobit pro automatickou kuklu instalací některého dostupného samozatmívacího skla. Automatické ztmavení splňuje normu DIN 10 a další tmavé sklo DIN 2 se dodává s kazetou, čímž je zajištěn úplný odstín DIN 11. Samozatmívací filtr x Samozatmívací filtr x Dioptrie +1, Dioptrie +1, Dioptrie +2, Dioptrie +2, EUROMASK Euromask je kukla určená pro svařování a řezání, která zajišťuje účinnou ochranu před UV a IR zářením. Během svařování musí být průzor v dolní poloze. Velké zorné pole zajišťuje účinnou ochranu očí při broušení. Euromask lze kombinovat s různými IR a UV chrániči. Je k dostání s ochrannou přilbou nebo připravena pro použití filtrační jednotkou. Euromask DIN DIN Euromask DIN DIN Euromask s ochrannou přilbou DIN Euromask s ochrannou přilboudin Euromask vybavená pro ochrannou přilbu DIN Euromask vybavená pro ochrannou přilbu DIN Euromask DIN 10 s výbavou pro filtrační jednotku Euromask DIN 11 s výbavou pro filtrační jednotku Ochrana brady Průzor DIN Průzor DIN Průzor velký DIN Průzor DIN Průzor velký DIN UV chránič, jasný (vnitřní sklo) UV ochrana, DIN 1.7 (vnitřní sklo) UV ochrana DIN 3 (vnitřní sklo) UV ochrana DIN 5 (vnitřní sklo) Rám průzoru Hlavový kříž Náhradní díl pro hlavový kříž Soustava závěsu pro průzor KOŽENÁ MASKA Tuto koženou masku lze použít v prostorách, ve kterých není dostatek místa pro svařování s použitím klasických svařovacích kukel. Velikost skla 90 x 110mm. Kožená maska

26 MOON Moon je pasivní svařovací kukla, která umožňuje snadné použití. Je vhodná pro příležitostné svářeče. Dodává se se svařovacím sklem DIN 10, 90 x 110 mm. Kukla Moon, 90 x 110mm KUKLA SF11 S KRÁTKOU SKOŘEPINOU Tradiční kukla s krátkou skořepinou vyrobená z vysoce účinného skleněného vlákna. Hmotnost 600 g. Otvor pro sklo 108 x 83 mm ((4 1 /4 x 3 1 /4 ). SF Pryžový rámeček na sklo ks Pěnový písek ks Matice na upevnění skla ks Pěnový písek bílý ks LEHKÁ KUKLA SF8 Lehká termoplastická kukla o hmotnosti 420 g. Otvor zvětšovacího skla 108 x 83 mm (4 1 /4 x 3 1 /4 ). SF Pryžový rámeček na sklo ks Pěnový písek ks Matice na upevnění skla ks Pěnový písek bílý ks OCHRANNÝ ŠTÍT S DRŽADLEM E Bezpečnostní svařovací štít s výměnným svařovacím sklem, 60 x 110 mm. Ochranný štít s držadlem E

27 OCHRANNÝ ŠTÍT S DRŽADLEM H Bezpečnostní svařovací štít, který chrání také ruku. Výměnné svařovací sklo o velikosti 60 x 110 mm. Hmotnost 330 g. Ochranný štít s držadlem H s čirým a zbarveným sklem OCHRANNÝ ŠTÍT S DRŽADLEM DELTA Svařovací štít, který chrání obličej i ruku. Velikost skla je 90 x 110 mm. Nezahrnuje svařovací sklo. Ochranný štít s držadlem Delta OCHRANNÝ ŠTÍT S DRŽADLEM KURSAL Základní ochranný štít ze skelných vláken s držadlem a s velikostí skla 98 x 75 mm. Kursal OCHRANNÝ ŠTÍT S DRŽADLEM ECO Základní ochranný štít ze skelných vláken s držadlem a s velikostí skla 98 x 75 mm. Eco

28 OCHRANNÝ ŠTÍT S DRŽADLEM SF12 Ochranný štít s držadlem, ze skelného vlákna, s dlouhou skořepinou. Hmotnost 525 g. Velikost skla 108 x 83 mm (4 1 /4 x 3 1 /4 ). SF OCHRANNÝ ŠTÍT S DRŽADLEM SF2 Ochranný štít s držadlem s plochou přední částí ze skelného vlákna. Hmotnost 450 g. Velikost skla 108 x 83 mm (4 1 /4 x 3 1 /4 ). SF
