1 Návod na použití Automatická samostmívací svářečská přilba STELLA Obj. č ,255,256,257,008 ( XX)

2 Upozornění: Před prvním použitím výrobku si pozorně přečtěte všechny pokyny! Tato samostmívací svářečská přilba je navržena tak, aby chránila oči a obličej operátora před jiskrami, částicemi a škodlivým zářením při běžných podmínkách svařování. Samostmívací filtr automaticky přechází s průhledného stavu do stavu zatemnění při vytvoření oblouku a po zastavení svařování se vrátí zpět do průhledného stavu. Automatická samostmívací svářečská přilba se dodává připravená přímo k použití. Je třeba pouze nastavit hlavový upevňovací pás a vybrat správné číslo zatemnění vhodné pro konkrétní použití. Obsah 1. Před svařováním 2. Výběr čísla zatemnění 3. Vlastnosti výrobku 4. Proměnlivé zatemnění/čas zpoždění/ nastavení citlivosti/ výběr režimu sváření nebo broušení 5. Zkouška 6. Nastavení hlavového pásu 7. Výměna krycího skla 8. Seznam dílů Před svářením Ujistěte se, že přední krycí sklo je čisté a že žádná špína nepokrývá povrch čtyř snímačů na přední části filtrační vložky. Zkontrolujte také přední / vnitřní krycí sklo a rám pro uchycení předního skla a zkontrolujte, že jsou bezpečně na svém místě. Před každým použitím zkontrolujte všechny provozní díly s ohledem na případné známky opotřebení nebo poškození. Jakékoliv prasklé části nebo části s dírkami musí okamžitě vyměnit, aby se předešlo vážným zraněním během práce. Před každým použitím zkontrolujte úroveň světlo těsnosti. Vyberte požadované číslo zatemnění otočením knoflíku zatemnění (viz Tabulka 1 Návod pro číslo zatemnění). Nakonec se ujistěte, že jste vybrali správné číslo zatemnění pro konkrétní použití. Nastavte hlavový upevňovací pás tak, aby byla přilba uložena na hlavě co nejníže a blízko vašeho obličeje. Při sklopené poloze přilby upravte úhel přilby otočením nastavitelné omezovací vložky. Výběr čísla zatemnění Číslo zatemnění lze nastavit manuálně mezi hodnotou Viz tabulka Návod pro číslo zatemnění pro stanovení správného čísla zatemnění vhodného pro vaši činnost. Nastavte zvolené číslo zatemnění otočením příslušného knoflíku, dokud nebude šipka ukazovat na vybrané číslo zatemnění (viz Tabulka 1 Návod pro číslo (zatemnění).

3 Tab.1 Návod pro číslo zatemnění Poznámka: * SMAW - Ruční obloukové svařování obalenou elektrodou * MIG (těžký) - MIG na těžkých kovech * MIG (lehký) - MIG na lehkých slitinách * TIG, GTAW - Obloukové svařování netavící se elektrodou v inertním plynu (GTAW) (TIG) * SAW - Svařování pod tavidlem * PAC - Řezání plazmou * PAW - Svařování plazmou Technická specifikace Zorné pole: 98x55mm, 3,86 x 2,17 Velikost filtru: 110x90x9 mm (4,33 "x3,54" x0,35 ") UV / IR ochrana: do DIN 16 při provozu Průhledný stav: DIN 4 Nastavitelné zatemnění: od DIN 9 do Din13 Napájení: solární články + lithiová baterie (životnost baterie je 5-7 let) Zap / Vyp: plně automatické Snímače: 4 infračervené snímače Citlivost: dá se průběžně nastavovat pomocí vnějšího ovládání Režim: SVAŘOVÁNÍ / BROUŠENÍ lze zvolit pomocí vnějšího ovládání Rychlost přepínání: 1 / s (0,00003s) Čas zpoždění: dlouhý-střední-krátký vnější nastavení 0,3-0,9s Provozní teplota: -5 C až + 55 C (23 F F) Teplota při uskladnění: -20 C až + 70 C (-4 F F) Materiál: Nárazu odolný plast / polyamid (Nylon) DIN EN 175 BCE Hmotnost: 470g Tento výrobek je plně ve shodě s normami DIN EN 379, DIN EN 175, jakož i s normou ANSI / ISEA Z Před svařováním je třeba vyčistit filtr, čelní krycí sklo, vnitřní krycí sklo a 4 optické snímače. Pokud je čelní krycí sklo a vnitřní krycí sklo špinavé a nedá se vyčistit, je nutné je okamžitě vyměnit.

4 Proměnlivé zatemnění/čas zpoždění/ nastavení citlivosti/ výběr režimu sváření nebo broušení Svářet 1 Brousit Zatemnění Zpoždění 2 Citlivost 1.Spínač pro výběr svařování / broušení: Při broušení neumí přilba zajistit adekvátní ochranu, pokud jsou částice vycházející z povrchu kovu těžší než 43 gramů a je-li jejich rychlost vyšší než 120 m / s. Svářečská přilba je v souladu s normou DIN EN 175: 1997 (Odolnost proti nárazu úroveň B). Tato přilba neposkytuje ochranu ostatním částem těla, takže uživatel musí používat vhodné ochranné pomůcky. 2.Regulátor pro nastavení citlivosti: Před svařováním nastavte citlivost na nejvyšší úroveň a pokud se rušení s okolním světlem zohledňuje (filtr se zatemní ještě před zahájením svařování), je nutné nastavit citlivost na nižší hodnotu, dokud se filtr nevrátí do průhledného stavu (nevystavujte přilbu zdroji světla v místnosti během svařování, ale otočte ji pouze směrem k obrobku). Během svařování by měl být knoflík pro nastavení citlivosti nastaven na nejvyšší hodnotu, jinak nebude mít filtr rychlou odezvu zatemnění. Upozornění: Operátor musí okamžitě přestat používat přilbu, jestliže filtr nezatemní, pokud je rychlost zatemnění pomalá nebo pokud filtr bliká. V takovém případě kontaktujte svého dodavatele. Regulátor pro výběr čísla zatemnění: Před zahájením svařování nastavte knoflík pro výběr čísla zatemnění na správnou hodnotu v závislosti na typu svařování a svařovacím proudu, abyste mohli provést zkušební svařování (viz Tabulka 1 Návod pro číslo zatemnění). Pokud je zatemnění filtru příliš tmavé nebo příliš průhledné, jemně nastavte knoflík zatemnění tak, abyste viděli svar, a pokud nezáří, i rozpuštěnou oblast. Berte, prosím, v úvahu, že používání přilby s nesprávně nastaveným číslem zatemnění (Příliš tmavé nebo příliš průhledné) může způsobit vážné poškození zraku na dlouhou dobu. Upozornění: V případě, že se filtr nezatemní nebo pokud je číslo zatemnění nedostatečné, nebo pokud je zatemňování příliš pomalé, nebo pokud filtr bliká, je nutné najít příčinu. Pokud operátor neumí sám vyřešit tento problém, je nutné přestat používat přilbu a kontaktovat dodavatele. Spínač zpoždění: 1) Jsou tři polohy (dlouhá, střední, krátká), kterými můžete nastavit čas přepnutí z tmavého do průhledného stavu tak, abyste předešli případnému poškození očí v případě zbytkového oblouku, pokud přepnutí do průhledného stavu příliš rychlé od momentu

5 ukončení oblouku. Čas zpoždění je: 0,3s - 0,5s (v poloze SHORT - krátký); 0,4s - 0,6s (v poloze MEDIUM - střední); 0,6s - 0,9s (v poloze LONG - dlouhý). I když je spínač prodlení ve stejné poloze, může se čas zpoždění měnit v závislosti na procesu svařování, jakož i na úrovni citlivosti. Pokud filtr bliká při nízkých svařovacích proudech, je nutné nastavit tento spínač do polohy LONG - dlouhý, aby se odstranil tento problém. Zkouška Zkušební tlačítko Ukazatel baterie Zkušební tlačítko: kterým můžete zkontrolovat stav lithiové baterie, jakož i to, zda filtr pracuje správně. Pokud je ukazatel baterie červený a pokud se zatemní po stlačení zkušebního tlačítka, znamená to, že filtr je v běžném provozním stavu. Pokud ukazatel baterie bliká, ale filtr se nezatemní, znamená to, že filtr má nějaký problém, takže se nesmí používat.

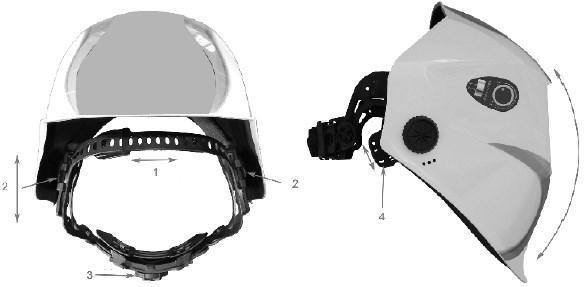

6 Nastavení hlavového pásu 1) Hlavový upevňovací pás na vrchu hlavy - posunutím tohoto pásu ve směru šipky (na obrázku) můžete nastavit šířku tohoto pásu. V závislosti na tvaru hlavy svářeče je možné ho nastavit do nejvhodnější polohy. 2) Vzdálenost mezi upevňovacím pásem a filtrem - takto se dá nastavit vzdálenost od filtračního skla ve vztahu k očím svářeče (svislý pohyb vlevo - vpravo). 3) Nastavení upevňovacího pásu v zadní části hlavy - lze nastavit tuto šířku podle tvaru hlavy (uvolnit nebo utáhnout). 4) Nastavení úhlu sklonu - je možné nastavit sklon přilby ve vztahu k obličeji svářeče, a tím nastavit vzdálenost mezi filtrem a očima svářeče. Tento model je vybaven speciálním překlápěcím (nahoru a dolů) mechanismem, když svářeč překlopí přilbu na vrch hlavy, sníží mechanismus hlavového upevňovacího pásu těžiště přilby tak, aby bylo přibližně uprostřed hlavy svářeče. Taková konstrukce přilby výrazně snižuje únavu hlavy (a krku) svářeče a zajišťuje pohodlnější práci. Hlavový upevňovací pás byl nastaven nerovnoměrně, takže je nerovnoměrná vzdálenost mezi očima a filtrem (Resetujte původní nastavení hlavového upevňovacího pásu, abyste snížili vzdálenost k filtru) Nastavení hlavového pásu

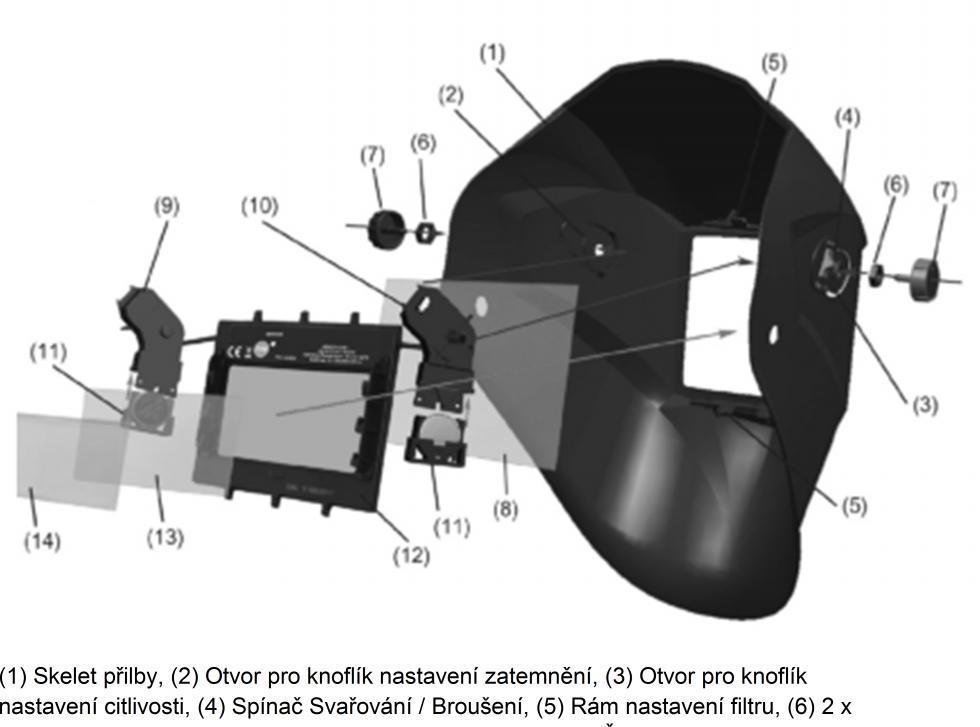

7 Výměna krycího skla se seznamem dílů (1) Skelet přilby, (2) Otvor pro knoflík nastavení zatemnění, (3) Otvor pro knoflík nastavení citlivosti, (4) Spínač Svařování / Broušení, (5) Rám nastavení filtru, (6) 2 x upevňovací šroub, (7) Tlačítko pro zatemnění / citlivost, (8) Čelní krycí sklo, (9) Ovládání zatemnění, (10) Ovládání citlivosti, (11) Kryt lithiové baterie, (12) Samostmívací filtr, (13) Vnitřní krycí sklo,

8 (1) Skelet kukly, (15) 2 x upevňovací šroub, (16) 2 x pojistná podložka, (17) Nastavovací zarážka (levá), (18) nastavovací zarážka (pravá), (19) Páčka hlavového upevňovacího pásu (levá), (20) Páčka hlavového upevňovacího pásu (pravá), (21) Upevňovací šrouby páčky hlavového upevňovacího pásu, (22) Pásek odvádějící pot (Textilní), (23) Přední část hlavového upevňovacího pásu, (24) Levá část hlavového upevňovacího pásu, (25) Pravá část hlavového upevňovacího pásu, (26) Zadní elastický pásek, (27) Stahující mechanismus hlavového upevňovacího pásu (uvolnění - utažení).
