1 Příslušenství pro svařování 2005 ESAB Váš partner pro svařování a pálení

2 Příslušenství pro svařování Obsah: Ochrana zraku a obličeje Držáky elektrod a zemnící svorky Svařovací kabely a konektory Ochranné oděvy Chemické prostředky Sušící zařízení Obloukové drážkování vzduchem Regulátory plynu Nářadí Svařovací zástěny Odsavače zplodin TIG příslušenství Svařování trubek

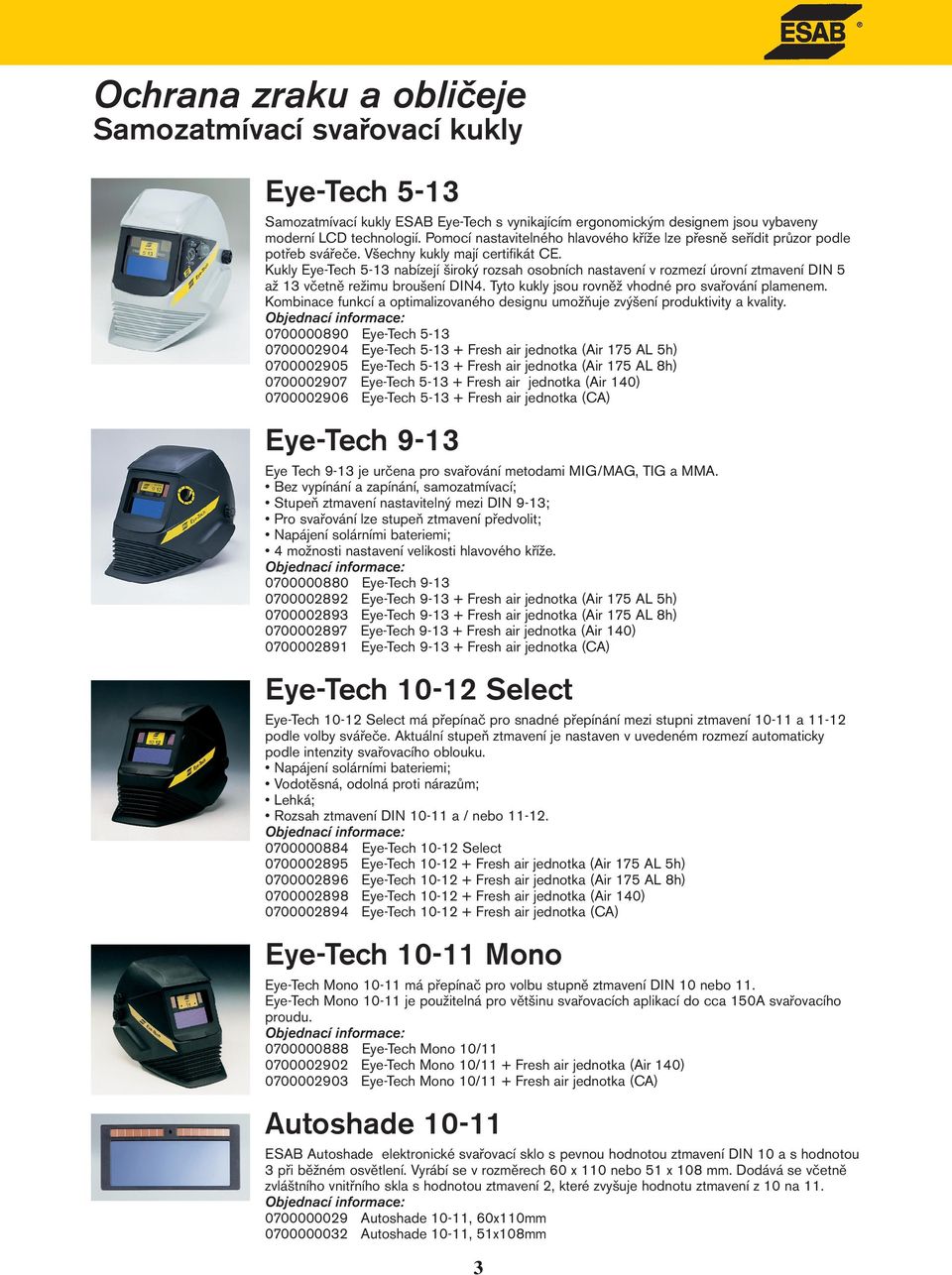

3 Ochrana zraku a obličeje Samozatmívací svařovací kukly Eye-Tech 5-13 Samozatmívací kukly ESAB Eye-Tech s vynikajícím ergonomickým designem jsou vybaveny moderní LCD technologií. Pomocí nastavitelného hlavového kříže lze přesně seřídit průzor podle potřeb svářeče. Všechny kukly mají certifikát CE. Kukly Eye-Tech 5-13 nabízejí široký rozsah osobních nastavení v rozmezí úrovní ztmavení DIN 5 až 13 včetně režimu broušení DIN4. Tyto kukly jsou rovněž vhodné pro svařování plamenem. Kombinace funkcí a optimalizovaného designu umožňuje zvýšení produktivity a kvality Eye-Tech Eye-Tech Fresh air jednotka (Air 175 AL 5h) Eye-Tech Fresh air jednotka (Air 175 AL 8h) Eye-Tech Fresh air jednotka (Air 140) Eye-Tech Fresh air jednotka (CA) Eye-Tech 9-13 Eye Tech 9-13 je určena pro svařování metodami MIG/MAG, TIG a MMA. Bez vypínání a zapínání, samozatmívací; Stupeň ztmavení nastavitelný mezi DIN 9-13; Pro svařování lze stupeň ztmavení předvolit; Napájení solárními bateriemi; 4 možnosti nastavení velikosti hlavového kříže Eye-Tech Eye-Tech Fresh air jednotka (Air 175 AL 5h) Eye-Tech Fresh air jednotka (Air 175 AL 8h) Eye-Tech Fresh air jednotka (Air 140) Eye-Tech Fresh air jednotka (CA) Eye-Tech Select Eye-Tech Select má přepínač pro snadné přepínání mezi stupni ztmavení a podle volby svářeče. Aktuální stupeň ztmavení je nastaven v uvedeném rozmezí automaticky podle intenzity svařovacího oblouku. Napájení solárními bateriemi; Vodotěsná, odolná proti nárazům; Lehká; Rozsah ztmavení DIN a / nebo Eye-Tech Select Eye-Tech Fresh air jednotka (Air 175 AL 5h) Eye-Tech Fresh air jednotka (Air 175 AL 8h) Eye-Tech Fresh air jednotka (Air 140) Eye-Tech Fresh air jednotka (CA) Eye-Tech Mono Eye-Tech Mono má přepínač pro volbu stupně ztmavení DIN 10 nebo 11. Eye-Tech Mono je použitelná pro většinu svařovacích aplikací do cca 150A svařovacího proudu Eye-Tech Mono 10/ Eye-Tech Mono 10/11 + Fresh air jednotka (Air 140) Eye-Tech Mono 10/11 + Fresh air jednotka (CA) Autoshade ESAB Autoshade elektronické svařovací sklo s pevnou hodnotou ztmavení DIN 10 a s hodnotou 3 při běžném osvětlení. Vyrábí se v rozměrech 60 x 110 nebo 51 x 108 mm. Dodává se včetně zvláštního vnitřního skla s hodnotou ztmavení 2, které zvyšuje hodnotu ztmavení z 10 na Autoshade 10-11, 60x110mm Autoshade 10-11, 51x108mm 3

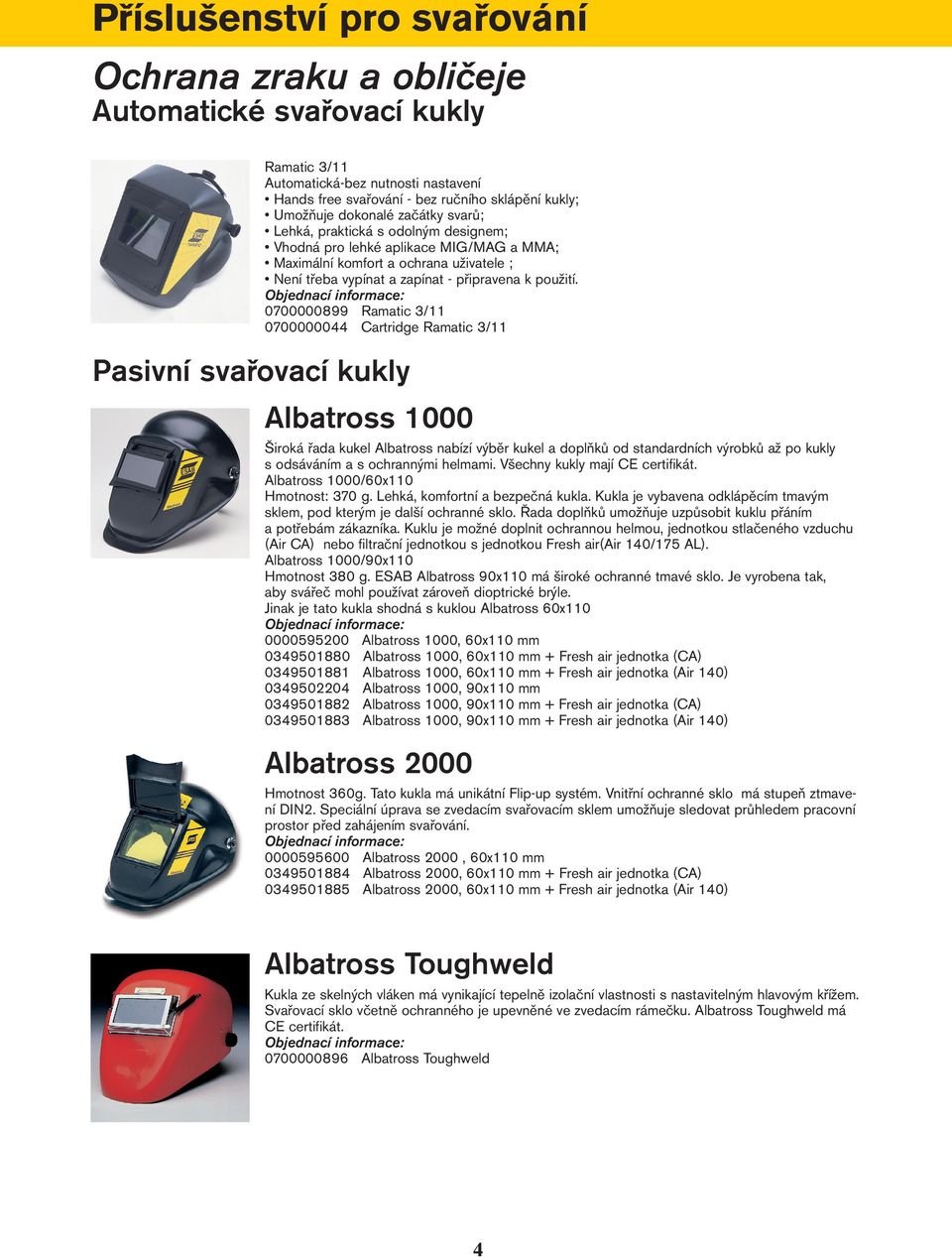

4 Příslušenství pro svařování Ochrana zraku a obličeje Automatické svařovací kukly Pasivní svařovací kukly Ramatic 3/11 Automatická-bez nutnosti nastavení Hands free svařování - bez ručního sklápění kukly; Umožňuje dokonalé začátky svarů; Lehká, praktická s odolným designem; Vhodná pro lehké aplikace MIG/MAG a MMA; Maximální komfort a ochrana uživatele ; Není třeba vypínat a zapínat - připravena k použití Ramatic 3/ Cartridge Ramatic 3/11 Albatross 1000 Široká řada kukel Albatross nabízí výběr kukel a doplňků od standardních výrobků až po kukly s odsáváním a s ochrannými helmami. Všechny kukly mají CE certifikát. Albatross 1000/60x110 Hmotnost: 370 g. Lehká, komfortní a bezpečná kukla. Kukla je vybavena odklápěcím tmavým sklem, pod kterým je další ochranné sklo. Řada doplňků umožňuje uzpůsobit kuklu přáním a potřebám zákazníka. Kuklu je možné doplnit ochrannou helmou, jednotkou stlačeného vzduchu (Air CA) nebo filtrační jednotkou s jednotkou Fresh air(air 140/175 AL). Albatross 1000/90x110 Hmotnost 380 g. ESAB Albatross 90x110 má široké ochranné tmavé sklo. Je vyrobena tak, aby svářeč mohl používat zároveň dioptrické brýle. Jinak je tato kukla shodná s kuklou Albatross 60x Albatross 1000, 60x110 mm Albatross 1000, 60x110 mm + Fresh air jednotka (CA) Albatross 1000, 60x110 mm + Fresh air jednotka (Air 140) Albatross 1000, 90x110 mm Albatross 1000, 90x110 mm + Fresh air jednotka (CA) Albatross 1000, 90x110 mm + Fresh air jednotka (Air 140) Albatross 2000 Hmotnost 360g. Tato kukla má unikátní Flip-up systém. Vnitřní ochranné sklo má stupeň ztmavení DIN2. Speciální úprava se zvedacím svařovacím sklem umožňuje sledovat průhledem pracovní prostor před zahájením svařování Albatross 2000, 60x110 mm Albatross 2000, 60x110 mm + Fresh air jednotka (CA) Albatross 2000, 60x110 mm + Fresh air jednotka (Air 140) Albatross Toughweld Kukla ze skelných vláken má vynikající tepelně izolační vlastnosti s nastavitelným hlavovým křížem. Svařovací sklo včetně ochranného je upevněné ve zvedacím rámečku. Albatross Toughweld má CE certifikát Albatross Toughweld 4

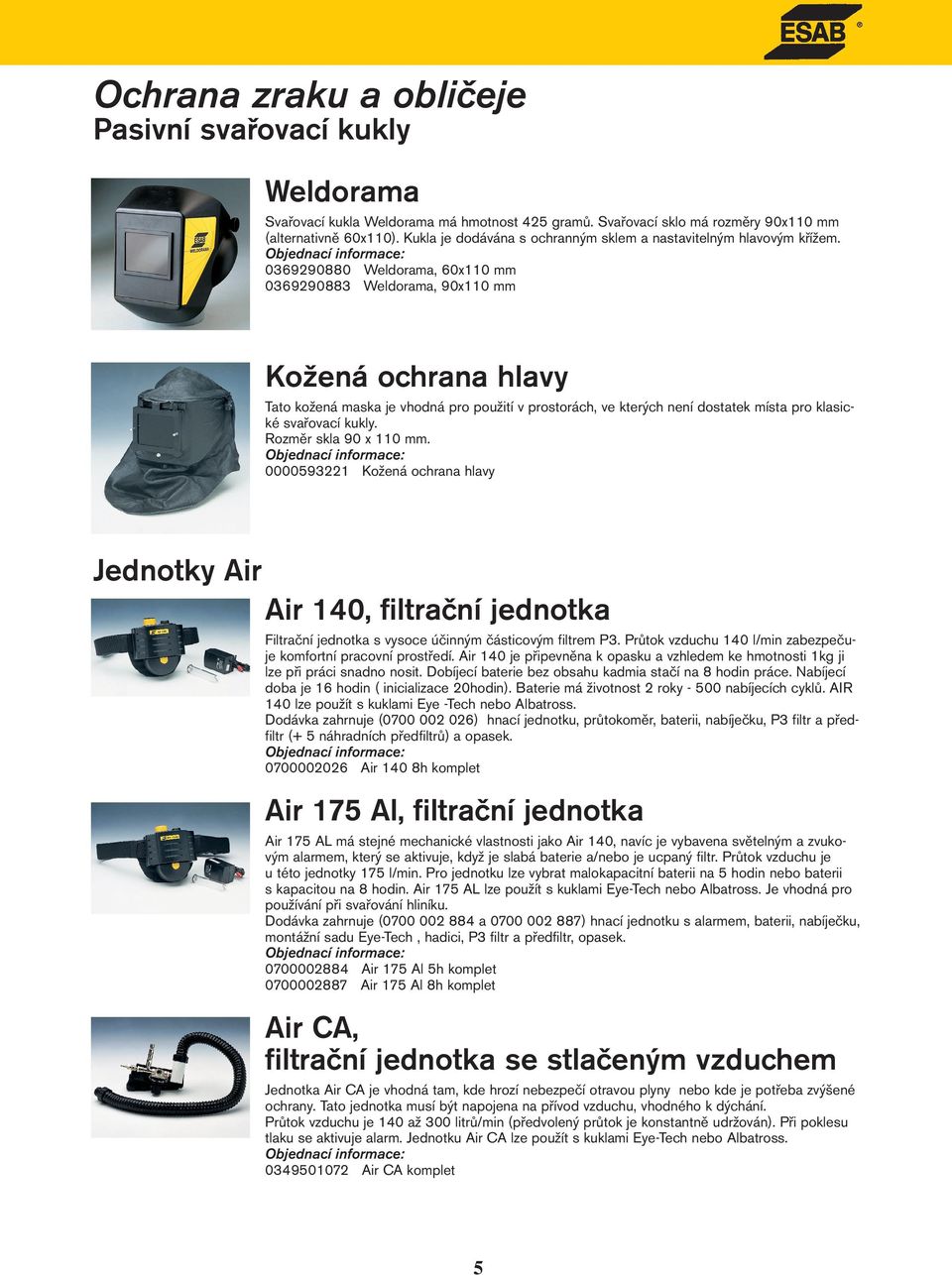

5 Ochrana zraku a obličeje Pasivní svařovací kukly Weldorama Svařovací kukla Weldorama má hmotnost 425 gramů. Svařovací sklo má rozměry 90x110 mm (alternativně 60x110). Kukla je dodávána s ochranným sklem a nastavitelným hlavovým křížem Weldorama, 60x110 mm Weldorama, 90x110 mm Kožená ochrana hlavy Tato kožená maska je vhodná pro použití v prostorách, ve kterých není dostatek místa pro klasické svařovací kukly. Rozměr skla 90 x 110 mm Kožená ochrana hlavy Jednotky Air Air 140, filtrační jednotka Filtrační jednotka s vysoce účinným částicovým filtrem P3. Průtok vzduchu 140 l/min zabezpečuje komfortní pracovní prostředí. Air 140 je připevněna k opasku a vzhledem ke hmotnosti 1kg ji lze při práci snadno nosit. Dobíjecí baterie bez obsahu kadmia stačí na 8 hodin práce. Nabíjecí doba je 16 hodin ( inicializace 20hodin). Baterie má životnost 2 roky nabíjecích cyklů. AIR 140 lze použít s kuklami Eye -Tech nebo Albatross. Dodávka zahrnuje ( ) hnací jednotku, průtokoměr, baterii, nabíječku, P3 filtr a předfiltr (+ 5 náhradních předfiltrů) a opasek Air 140 8h komplet Air 175 Al, filtrační jednotka Air 175 AL má stejné mechanické vlastnosti jako Air 140, navíc je vybavena světelným a zvukovým alarmem, který se aktivuje, když je slabá baterie a/nebo je ucpaný filtr. Průtok vzduchu je u této jednotky 175 l/min. Pro jednotku lze vybrat malokapacitní baterii na 5 hodin nebo baterii s kapacitou na 8 hodin. Air 175 AL lze použít s kuklami Eye-Tech nebo Albatross. Je vhodná pro používání při svařování hliníku. Dodávka zahrnuje ( a ) hnací jednotku s alarmem, baterii, nabíječku, montážní sadu Eye-Tech, hadici, P3 filtr a předfiltr, opasek Air 175 Al 5h komplet Air 175 Al 8h komplet Air CA, filtrační jednotka se stlačeným vzduchem Jednotka Air CA je vhodná tam, kde hrozí nebezpečí otravou plyny nebo kde je potřeba zvýšené ochrany. Tato jednotka musí být napojena na přívod vzduchu, vhodného k dýchání. Průtok vzduchu je 140 až 300 litrů/min (předvolený průtok je konstantně udržován). Při poklesu tlaku se aktivuje alarm. Jednotku Air CA lze použít s kuklami Eye-Tech nebo Albatross Air CA komplet 5

6 Příslušenství pro svařování Ochrana zraku a obličeje Ochranné brýle Uranus Aplikace: Svařování plamenem, pájení, pálení Popis: Tradiční vzhled a optimální krytí Výhody: Odolná konstrukce a optimální vlastnosti Technická data: Certifikát CE. Splňuje požadavky EN175-F Uranus Jupiter Aplikace: Vrtání, odstruskování a obrábění kovů Popis: S úpravou proti poškrábání nebo proti zamžívání, nastavitelná délka ergonomických nožiček Výhody: Plně nastavitelné, komfortní, optimální vlastnosti, uživatelsky příjemné, poskytující plnou ochranu Technická data: Certifikát CE. Splňuje požadavky EN166 F Jupiter čiré Jupiter proti zamžívací Venus Aplikace (čiré): Vrtání, odstruskování a obrábění kovů Aplikace (Tmavé DIN5): Pájení, kontrola svarů, tvarování Popis: Zaoblený tvar poskytující optimální krytí, nastavitelný úhel nožiček, odolné proti poškrábání. Výhody: Lehké, komfortní, optimální vlastnosti Technická data: Certifikát CE. Splňuje požadavky EN166 F Venus - čiré Venus tmavé DIN5 Saturn Aplikace (čiré): Vrtání, odstruskování a obrábění kovů Aplikace (tmavé): Pájení, inspekce svarů, tvarování Popis: Odvětrané bočnice, optimální krytí, nastavitelný úhel nožiček, odolné proti poškrábání. Výhody: Lehké, komfortní, optimální vlastnosti, jednoduchá výměna skel Technická data: Certifikát CE. Splňuje požadavky EN166/EN169 - F Saturn čiré Saturn tmavé DIN5 Mars Aplikace: Brýle pro návštěvy, ideální pro příležitostné použití Popis: Čiré polycarbonové brýle, bez kovových dílů, odvětrané bočnice Výhody: Lehké, komfortní, optimální vlastnosti Technická data: Certifikát CE. Splňuje požadavky EN166 - F Mars 6

7 Ochrana zraku a obličeje Ochranné brýle Pluto Aplikace:Broušení a odstruskování Popis:Zaintegrované větrací otvory, měkký PVC rámeček, čiré polykarbonové čočky Výhody: Lehké, komfortní, optimální vlastnosti, lze je nosit přes dioptrické brýle Technická data: Certifikát CE. Splňuje požadavky EN166 B349 Liquid Splash - 3 Dust - 4 Molten Metal Pluto Tellus Aplikace: Vrtání, odstruskování a obrábění kovů, při slabém osvětlení pracoviště Popis: Přiléhavé brýle poskytující optimální krytí, úprava proti zamžívání Výhody: Pružná konstrukce, komfortní, optimální vlastnosti, neomezené periferní vidění Technická data: Certifikát CE. Splňuje požadavky EN166 - F Tellus sodium Mercury Aplikace (modré): Vrtání, odstruskování, obrábění kovů, při silném osvětlení pracoviště Popis: Přiléhavé brýle poskytující optimální krytí, odolné proti poškrábání Výhody: Pružná konstrukce, komfortní, optimální vlastnosti Technická data: Certifikát CE. Splňuje požadavky EN166 - F Mercury modré Mercury pro použití uvnitř i venku Neptune Aplikace: Svařování plamenem, pájení a pálení Popis: Zvedací mechanizmus Flip-front, měkký PVC rámeček, čirá polykarbonová skla pro odstruskování Výhody: Vyměnitelná skla, komfortní, optimální vlastnosti Technická data: Certifikát CE. Splňuje požadavky EN175/EN166 - F Neptune Ochranný štít pro broušení ESAB nyní nabízí flexibilní ochranný štít pro broušení. Štít lze objednat čirý nebo se stupněm ztmavení DIN 5. Čirý průzor je součástí dodávky ( ). Hlavový kříž je nastavitelný a rovněž vzdálenost mezi obličejem a štítem lze nastavit. Náhradní průhledy se dodávají v minimálním počtu 5 kusů. Štít splňuje požadavky normy EN Ochranný štít čirý Ochranný štít DIN Náhradní průhledy čiré Náhradní průhledy DIN 5 7

8 Příslušenství pro svařování Ochrana zraku a obličeje Svařovací štíty Svařovací štít E Bezpečný svařovací štít s výměnným svařovacím sklem, 60 x Svařovací štít E 60x110 mm Svařovací štít H Bezpečný svařovací štít chránící celou ruku. Je vyroben z plastu a má vyměnitelné svařovací sklo.o rozměru 60 x 110 mm. Hmotnost 330 g Svařovací štít H 60x110 mm Svařovací štít Delta Svařovací štít z termoplastu se sklem o rozměru 90x110. Štít poskytuje dobrou ochranu pro obličej i ruku. Sklo není součástí dodávky. Délka=390 mm Šířka=245 mm Hmotnost=332 g Svařovací štít Delta 90x110 mm Kombinace Air jednotek a kukel Podle potřeb zákazníka lze sestavit různé kombinace kukel Eye-Tech a Albatross s jednotkami Air. Viz. kukly. Svařovací skla (tmavá) Svařovací skla Všechna svařovací skla firmy ESAB jsou vysoce kvalitní. Dodávají se v krabičkách po 25 kusech. Okraje jsou chráněny proti poškození při výměně Tmavá DIN9/60x Tmavá DIN10/60x Tmavá DIN11/60x Tmavá DIN12/60x Tmavá DINDIN13/60x Tmavá DIN9/90x Tmavá DIN10/90x Tmavá DIN11/90x Tmavá DIN12/90x Tmavá DIN13/90x110 8

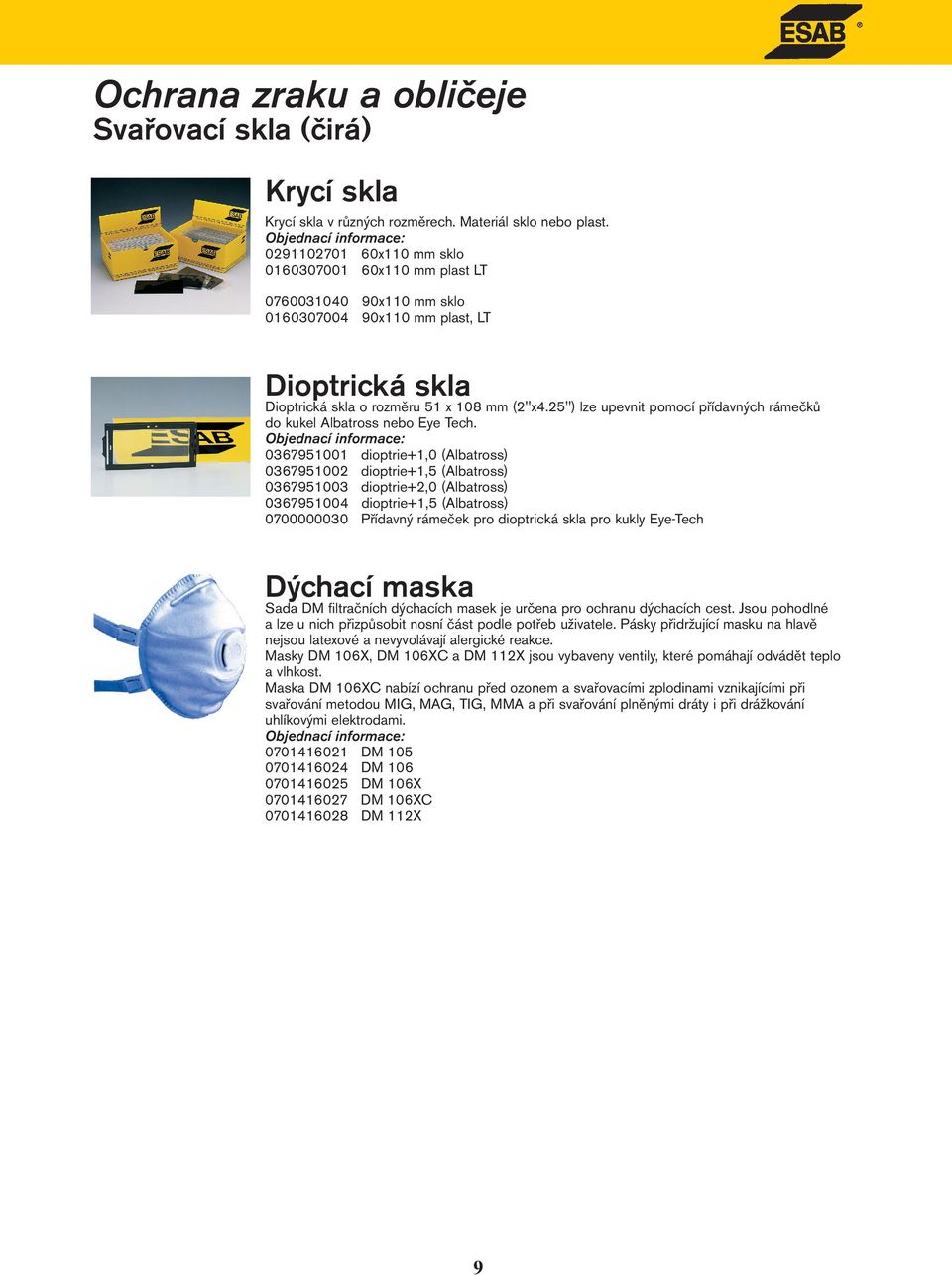

9 Ochrana zraku a obličeje Svařovací skla (čirá) Krycí skla Krycí skla v různých rozměrech. Materiál sklo nebo plast x110 mm sklo x110 mm plast LT x110 mm sklo x110 mm plast, LT Dioptrická skla Dioptrická skla o rozměru 51 x 108 mm (2''x4.25'') lze upevnit pomocí přídavných rámečků do kukel Albatross nebo Eye Tech dioptrie+1,0 (Albatross) dioptrie+1,5 (Albatross) dioptrie+2,0 (Albatross) dioptrie+1,5 (Albatross) Přídavný rámeček pro dioptrická skla pro kukly Eye-Tech Dýchací maska Sada DM filtračních dýchacích masek je určena pro ochranu dýchacích cest. Jsou pohodlné a lze u nich přizpůsobit nosní část podle potřeb uživatele. Pásky přidržující masku na hlavě nejsou latexové a nevyvolávají alergické reakce. Masky DM 106X, DM 106XC a DM 112X jsou vybaveny ventily, které pomáhají odvádět teplo a vlhkost. Maska DM 106XC nabízí ochranu před ozonem a svařovacími zplodinami vznikajícími při svařování metodou MIG, MAG, TIG, MMA a při svařování plněnými dráty i při drážkování uhlíkovými elektrodami DM DM DM 106X DM 106XC DM 112X 9

10 Příslušenství pro svařování Držáky elektrod a zemnící svorky Držáky elektrod Myking Držák elektrod šroubového typu nabízí mnoho výhod včetně: Dokonalého přenosu proudu mezi držákem a elektrodou,max proud při 35%DZ; Dvě polohy pro upevnění elektrody 45 a 90 ; Kabely se upevňují pomocí dvou imbus klíčů; Izolace držáku zajišťuje maximální bezpečí Myking Myking Myking 500 Eco Handy ESAB ECO Handy" je držák elektrod šroubového typu. Dodává se pro 200/300/400 A při 35%DZ - Bezpečná izolace; - Nastavitelná sílá upevnění elektrody; - 2 polohy elektrod - 45 a Eco Handy Eco Handy Eco Handy 400 Optimus Elektrodu lze upevnit horizontálně nebo vertikálně. Držák je vyroben ze zesílených skelných vláken. Držák je dokonale izolován.max proud při 35%DZ Optimus Optimus Optimus 600 Eco Prima ECO PRIMA" je držák pružinového typu. Dodává se pro 200/300/400 A při 35%DZ. - Kompletně izolovaný.; - Vysoký přítlak mezi elektrodou a držákem, - 2 polohy elektrody 45 a Eco Prima Eco Prima Eco Prima 400 Samson Samson je klasický držák elektrod ze zesílených skelných vláken. Držáky Samson jsou plně izolovány Samson Samson Samson 500 Eco Confort Držáky ECO CONFORT" jsou klasické pružinové držák s dokonalou izolací. Jsou vhodné pro 200/300/400 A při 35%DZ. - Vysoký přítlak mezi elektrodou a držákem ; - Poloha elektrody 45, 90, 135 a Eco Confort Eco Confort Eco Confort

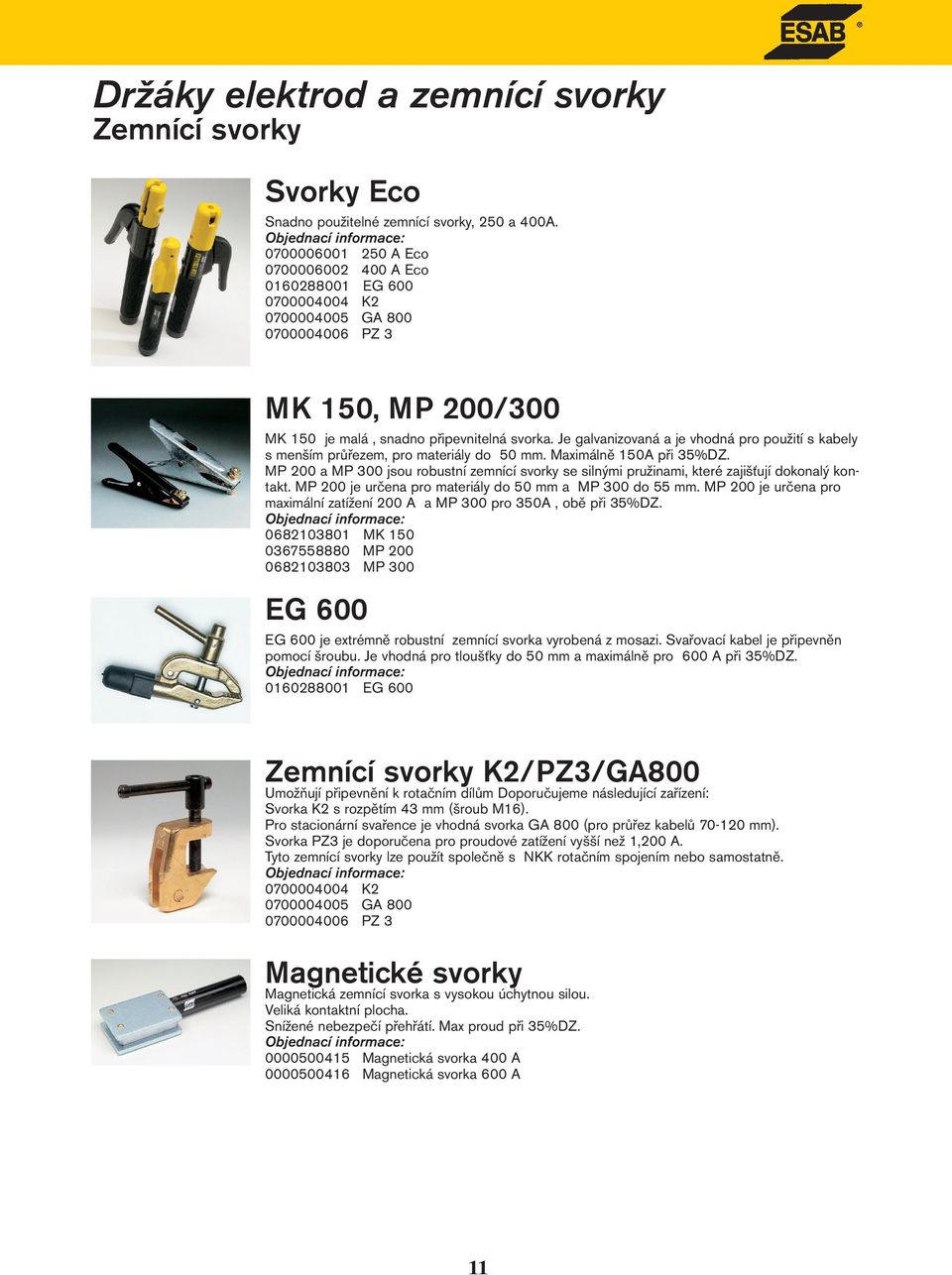

11 Držáky elektrod a zemnící svorky Zemnící svorky Svorky Eco Snadno použitelné zemnící svorky, 250 a 400A A Eco A Eco EG K GA PZ 3 MK 150, MP 200/300 MK 150 je malá, snadno připevnitelná svorka. Je galvanizovaná a je vhodná pro použití s kabely s menším průřezem, pro materiály do 50 mm. Maximálně 150A při 35%DZ. MP 200 a MP 300 jsou robustní zemnící svorky se silnými pružinami, které zajišťují dokonalý kontakt. MP 200 je určena pro materiály do 50 mm a MP 300 do 55 mm. MP 200 je určena pro maximální zatížení 200 A a MP 300 pro 350A, obě při 35%DZ MK MP MP 300 EG 600 EG 600 je extrémně robustní zemnící svorka vyrobená z mosazi. Svařovací kabel je připevněn pomocí šroubu. Je vhodná pro tloušťky do 50 mm a maximálně pro 600 A při 35%DZ EG 600 Zemnící svorky K2/PZ3/GA800 Umožňují připevnění k rotačním dílům Doporučujeme následující zařízení: Svorka K2 s rozpětím 43 mm (šroub M16). Pro stacionární svařence je vhodná svorka GA 800 (pro průřez kabelů mm). Svorka PZ3 je doporučena pro proudové zatížení vyšší než 1,200 A. Tyto zemnící svorky lze použít společně s NKK rotačním spojením nebo samostatně K GA PZ 3 Magnetické svorky Magnetická zemnící svorka s vysokou úchytnou silou. Veliká kontaktní plocha. Snížené nebezpečí přehřátí. Max proud při 35%DZ Magnetická svorka 400 A Magnetická svorka 600 A 11

12 Příslušenství pro svařování Držáky elektrod a zemnící svorky Rotační zemnící svorky NKK rotační zemnící svorka Dokonalý kontakt se svařencem je podmínkou pro kvalitní ruční i automatické svařování. Pro svařování rotačních svařenců je vhodné použít rotační svorky. Nabízíme Vám široký rozsah rotačních svorek Rotační svorka 400 A Rotační svorka 600 A Rotační svorka 800 A Rotační svorka 1200 A Rotační svorka 2000 A 12

13 Svařovací kabely a konektory Svařovací kabely Svařovací kabely Svařovací kabely ESAB jsou vysoce kvalitní a odpovídají mezinárodním normám. Kabely jsou vyráběny s různými průřezy, které je třeba vybrat k odpovídajícím proudovým zatížením mm mm mm mm mm mm mm 2 Tabulka proudového zatížení Průřez v mm 2 Max. proud v A při DZ: 35% 60% 100% Koeficient pro použití při 40 C=0,87 Sady kabelů Sady svařovacích kabelů Sady svařovacích kabelů, 5 m dlouhé, vybavené OKC rychlospojkou a držákem elektrod šroubového typu. Dostupné pro různé proudové zatížení Svařovací kabely 200 A, 25 mm 2, OKC 25, Svařovací kabely 200 A, 25 mm 2, OKC 50, Svařovací kabely 250 A, 35 mm 2, OKC 25, Svařovací kabely 300 A, 35 mm 2, OKC 50, Svařovací kabely 400 A, 50 mm 2, OKC Svařovací kabely 500 A, 50 mm 2, OKC Svařovací kabely 500 A, 70 mm 2, OKC Svařovací kabely 600 A, 95 mm 2, OKC 95 Sady zemnících kabelů Sady zemnících kabelů, 5 m dlouhé, vybavené OKC rychlospojkou a svorkou. Dostupné pro různé proudové zatížení Zemnící kabely 200 A, 25 mm 2, OKC 25, Zemnící kabely 200 A, 25 mm 2, OKC 50, Zemnící kabely 250 A, 35 mm 2, OKC 25, Zemnící kabely 300 A, 35 mm 2, OKC Zemnící kabely 500 A, 50 mm 2, OKC Zemnící kabely 500 A, 70 mm 2, OKC Zemnící kabely 600 A, 95 mm 2, OKC 95 13

14 Příslušenství pro svařování Svařovací kabely a konektory Konektory OKC kabelové konektory Nová generace plně izolovaných konektorů, potažených neoprenovou gumou. Bajonetový způsob spojení je bezpečný a efektivní. Kabely jsou upevněny v zástrčce a dvěma šrouby OKC 25 male OKC 50 male OKC 95 male OKC 120 male OKC 25 female OKC 50 female OKC 95 female OKC 120 female OKC konektor do zdroje Female konektory pro zdroje konektor do zdroje 25 mm konektor do zdroje mm konektor do zdroje 120 mm konektor do zdroje, Caddy type adapter OKC (female 50/male 25) OKC úhlové konektory Dva typy pro mm 2, male a female kabelové konektory OKC úhlové konektory -1 male, 2 female OKC úhlové konektory- 2 male, 1 female ZBK kabelové konektory Plně izolované neoprenovou gumou. Odolné a robustní s nízkým kontaktním odporem. Kabely jsou upevněny v zástrčce dvěma Imbus šrouby. Obě poloviny konektoru jsou identické a lze je zaměňovat ZBK kabelový konektro mm ZBK kabelový konektor mm ZBK kabelový konektor mm 2 14

15 Ochranné oděvy Svářečské rukavice Rukavice pro svařování metodou MIG Heavy duty Basic jsou komfortní ochranné svářečské rukavice z vybrané hovězí usně s podšívkou. ESAB heavy duty Regular jsou tepluvzdorné rukavice z hovězí usně pro náročné práce. Trojité kevlarové švy a zesílený palec zvyšují ochranu. Heavy duty Excellent L jsou svařečské rukavice z hovězí usně se zesíleným palcem, manžetou z tenké poddajné kůže a s kevlarovými švy. Heavy duty ALU: svářečské rukavice ušité ze dvou vrstev hovězí kůže, odolávající vysokým teplotám.ochranný hliníkový potah odráží 95% tepelného záření. Rukavice mají podšívku z materiálu COMFOflex a mají kevlarové švy. Všechny svářečské rukavice odpovídají požadavkům normy EN a pracovní rukavice EN MIG Regular MIG Excellent Aluminium MIG Black TIG rukavice TIG Soft Rukavice pro svařovací metodu TIG z tenké vepřové kůže s 13 cm manžetou a zesíleným palcem. Bezešvý prostředník zvyšuje flexibilitu. TIG SuperSoft exkluzivní svařečské rukavice pro metodu TIG z kozinky se švy z kevlaru. Kožená manžeta je 13 cm dlouhá. Bezešvý prostředník zvyšuje flexibilitu.všechny svařovací rukavice splňují požadavky EN a pracovní rukavice splňují požadavky EN TIG Soft TIG Super Soft Pracovní rukavice Rukavice Worker pracovní rukavice z vybrané hovězí kůže s bavlněnou podšívkou a pogumovanou manžetou poskytují dokonalou ochranu Pracovní rukavice Pracovní rukavice Eco Pracovní rukavice -velikost Pracovní rukavice -velikost Pracovní rukavice -velikost Pracovní rukavice -velikost 10 15

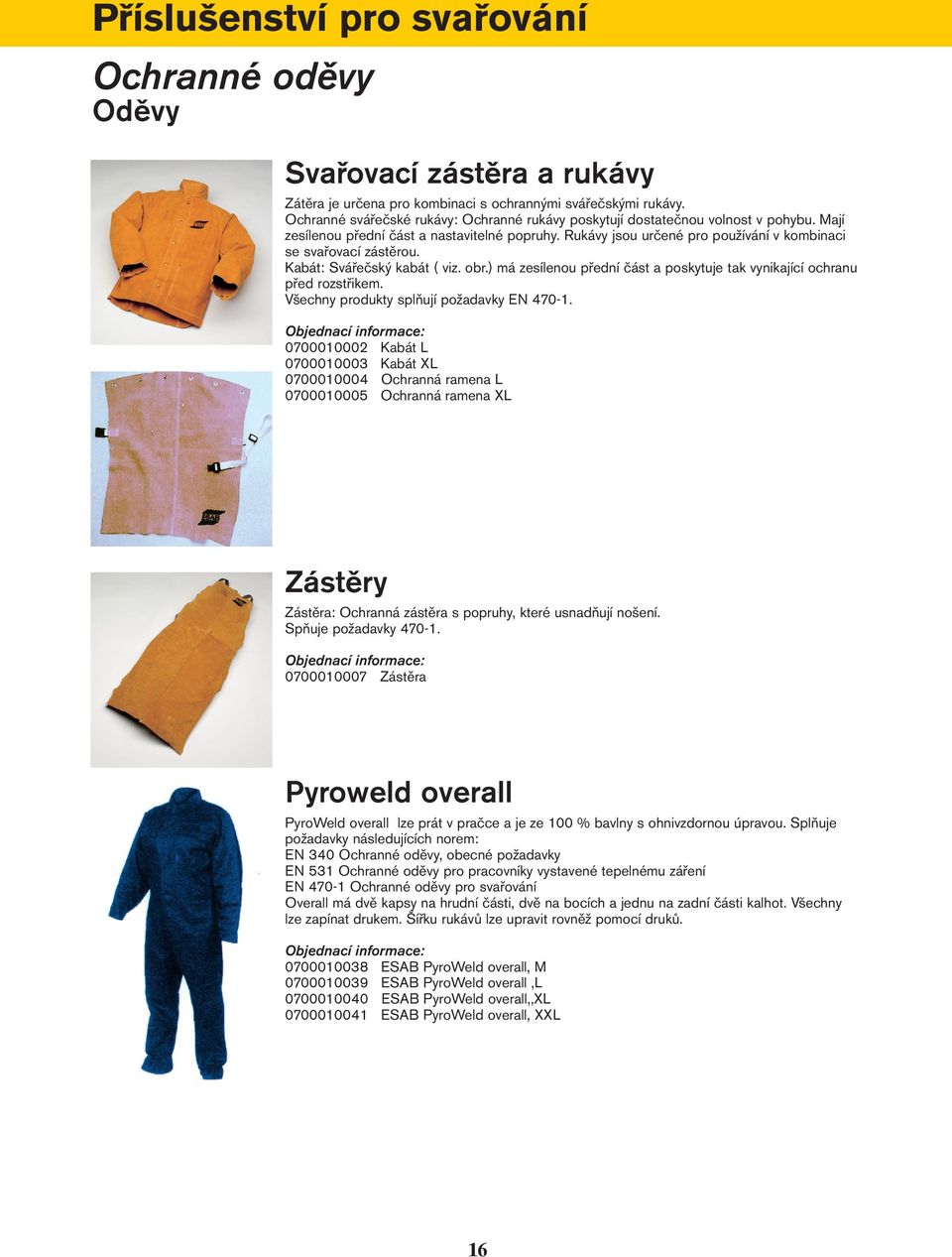

16 Příslušenství pro svařování Ochranné oděvy Oděvy Svařovací zástěra a rukávy Zátěra je určena pro kombinaci s ochrannými svářečskými rukávy. Ochranné svářečské rukávy: Ochranné rukávy poskytují dostatečnou volnost v pohybu. Mají zesílenou přední část a nastavitelné popruhy. Rukávy jsou určené pro používání v kombinaci se svařovací zástěrou. Kabát: Svářečský kabát ( viz. obr.) má zesílenou přední část a poskytuje tak vynikající ochranu před rozstřikem. Všechny produkty splňují požadavky EN Kabát L Kabát XL Ochranná ramena L Ochranná ramena XL Zástěry Zástěra: Ochranná zástěra s popruhy, které usnadňují nošení. Spňuje požadavky Zástěra Pyroweld overall PyroWeld overall lze prát v pračce a je ze 100 % bavlny s ohnivzdornou úpravou. Splňuje požadavky následujících norem: EN 340 Ochranné oděvy, obecné požadavky EN 531 Ochranné oděvy pro pracovníky vystavené tepelnému záření EN Ochranné oděvy pro svařování Overall má dvě kapsy na hrudní části, dvě na bocích a jednu na zadní části kalhot. Všechny lze zapínat drukem. Šířku rukávů lze upravit rovněž pomocí druků ESAB PyroWeld overall, M ESAB PyroWeld overall,l ESAB PyroWeld overall,,xl ESAB PyroWeld overall, XXL 16

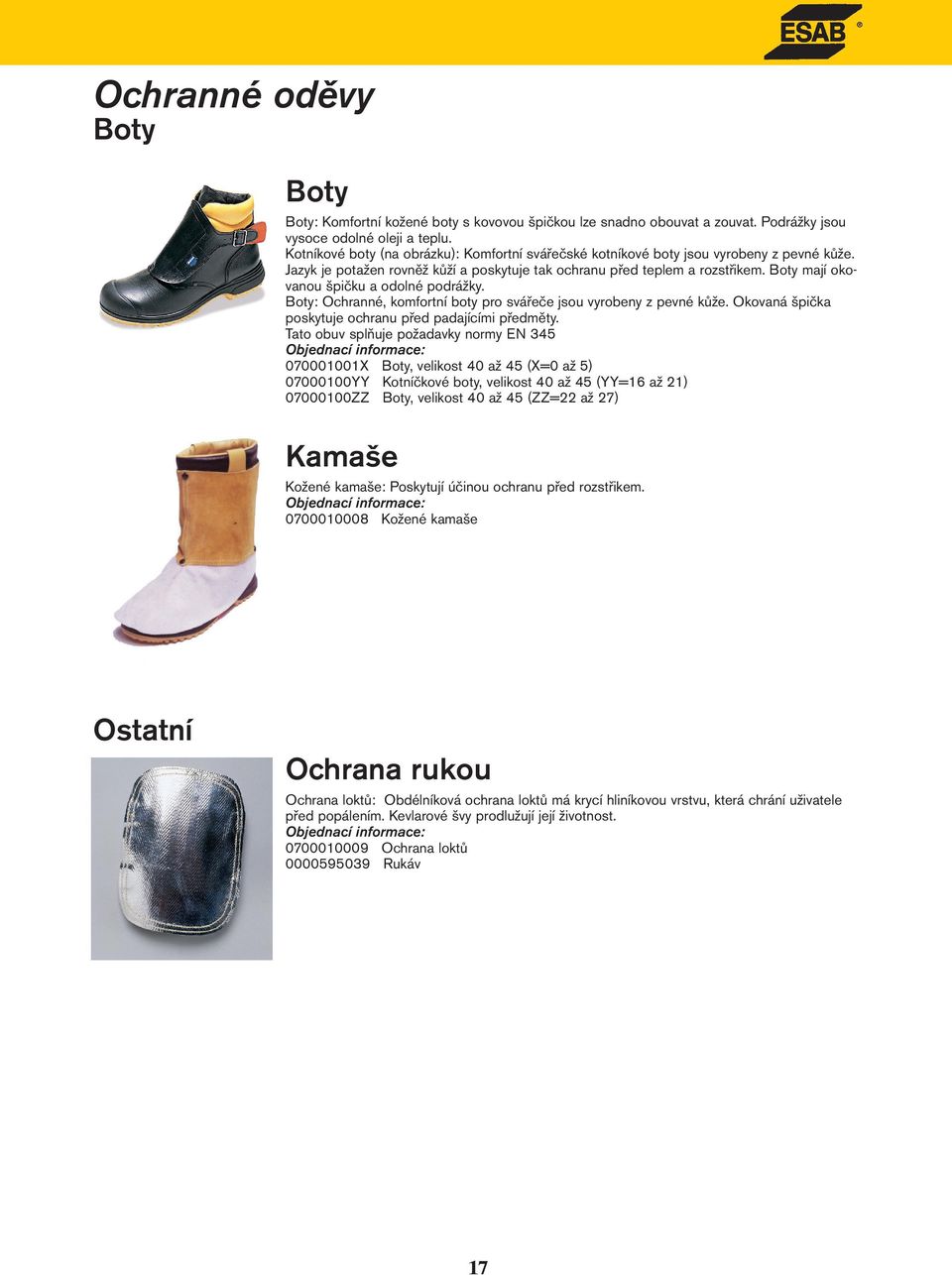

17 Ochranné oděvy Boty Boty Boty: Komfortní kožené boty s kovovou špičkou lze snadno obouvat a zouvat. Podrážky jsou vysoce odolné oleji a teplu. Kotníkové boty (na obrázku): Komfortní svářečské kotníkové boty jsou vyrobeny z pevné kůže. Jazyk je potažen rovněž kůží a poskytuje tak ochranu před teplem a rozstřikem. Boty mají okovanou špičku a odolné podrážky. Boty: Ochranné, komfortní boty pro svářeče jsou vyrobeny z pevné kůže. Okovaná špička poskytuje ochranu před padajícími předměty. Tato obuv splňuje požadavky normy EN X Boty, velikost 40 až 45 (X=0 až 5) YY Kotníčkové boty, velikost 40 až 45 (YY=16 až 21) ZZ Boty, velikost 40 až 45 (ZZ=22 až 27) Kamaše Kožené kamaše: Poskytují účinou ochranu před rozstřikem Kožené kamaše Ostatní Ochrana rukou Ochrana loktů: Obdélníková ochrana loktů má krycí hliníkovou vrstvu, která chrání uživatele před popálením. Kevlarové švy prodlužují její životnost Ochrana loktů Rukáv 17

18 Příslušenství pro svařování Chemické prostředky Svařovací spray Clean Weld Vysoce účinný svařovací spray proti rozstřiku. Je vyroben na bázi přírodního oleje a je stoprocentně biologicky odbouratelný. Jako hnací plyn je použit CO2. Spray je přilnavý a má dobrý chladící efekt CleanWeld spray 200 ml Svařovací pasta Clean Weld Svařovací pasta proti rozstřiku. Pro zvýšení účinnosti je třeba horkou plynovou hubici ponořit cca mm do pasty. Po práci zavěšte hořák tak, aby plynová hubice směřovala dolů-zabráníte tak jejímu ucpání. Pasta je bez zápachu, neobsahuje rozpouštědla, silikon ani abrazivní prvky. Dodává se v plechovkách 0.5 kg CleanWeld pasta Svařovací spray High-Tech Tento spray je kombinací vysoké účinnosti a ochrany životního prostředí a zdraví uživatele. Připravek je určen pro ochranu svařovacích hořáků a svařenců před rozstřikem. Hnacím plynem je vzduch. Neobsahuje žádné nebezpečné či toxické látky, rozpouštědla ani silikon a je rozpustný ve vodě. Plnění v hliníkových nádobách s ventilem umožňuje použití ve všech polohách High Tech 400 ml Kapalina High-Tech Kapalina stejného složení dodávaná v 10-nebo 25-litrových plastových kanystrech Kapalina se plní do ručních rozstřikovačů High-Tech 10 l High-Tech 25 l Rozstřikovač, 0.5 l Mask spray Mask spray, udržuje sklo bez zamlžení Mask spray 18

19 Chemické prostředky Indikátory teploty Tyto indikátory slouží ke kontrole, zda je svařenec předehřát na správnou teplotu. Indikátor má vzhled a vlastnosti křídy. V okamžiku dosažení požadované teploty se značka rozpustí v průhlednou, lesklou tekutinu. Lesklý vzhled zůstává i po ochlazení. Ignorujte změny barev. Roztavení značky je jediným ukazatelem dosažení správné teploty Indikátor 52 stupňů C Indikátor 73 stupňů C Indikátor 152 stupňů C Indikátor 253 stupňů C Indikátor 132 stupňů C Indikátor 371 stupňů C Indikátor 166 stupňů C Značkovač svarů Značkovačem svarů lze značkovat všechny kovové materiály, dřevo, plasty i sklo. Díky nízkému obsahu chloridů lze požít tyto značkovače pro nerezové oceli a nukleární aplikace. Nerolujte tubu. Doba schnutí 5 minut značkovač svarů sada značkovačů (tři různé barvy) Ochranné krémy Ochranný krém ESAB s UV faktorem pro ochranu pokožky v průběhu svařování nebo při kontrole svarů. Krém je vodě odolný s faktorem 19.Obsah 100 ml. Pro péči o pokožku jsou v nabídce další dva krémy: 1. Sansibolon krém se aplikuje na čistou pokožku a poskytuje ochranu proti špíně. Po práci se lze umýt pouze čistou vodou nebo neagresivními čistícími prostředky. 2. Physioderm je ošetřující krém, který napomáhá regeneraci pokožky Krém s ochranným faktorem Sansibon krém Physioderm krém Mořící gel Stainclean Mořící pasta pro nerezové a kyselinovzdorné chromniklové oceli. Odstraňuje zoxidovanou vrstvu, zabarvení a vyplavený chrom a obnovuje původní kovový vzhed. Před použitím čtěte návod StainClean zelený, 2 kg StainWash StainClean 1 kg StainClean 5 kg StainClean 10 kg Ochrana kořene svaru Stainflux Látka se aplikuje na stranu kořene před svařováním a chrání jej proti oxidaci v průběhu svařování. Stainflux je doporučován pro svařovací metodu GTAW-pro svařování nízkolegovaných a nerezavějících ocelí s maximálním obsahem niklu 25%. Stainflux nelze považovat za rovnocenou náhradu ochranného plynu, ale za vhodnou variantu tam, kde plyn nelze použít StainFlux 0,5 kg 19

20 Příslušenství pro svařování Sušící zařízení Sušičky elektrod Přenosná sila PK 1 PK 1je lehké přenosné silo pro elektrody. Skladovací teplota je 100 C PK 1/100 C, 24V PK 1/100 C, 42V PK 1/100 C, 110V PK 1/100 C, 230V Přenosná sila PK 5 PK 5 skladovací a sušící silo pro elektrody. Sušící čas je v závislosti na typu elektrody 1-7 hodin. Teplota je nastavitelná v rozmezí C. Elektrody lze skladovat nebalené PK5/300 C, 230V SK 40 sušící skříň SK 40 je sušící skříň se 4 vyjímatelnými policemi pro skladování elektrod. Elektrody lze skladovat nebalené. Zařízení je vybaveno teploměrem, termostatem a kontrolkou. Rozsah teplot je C SK40/180 C, 230V PK410 sušící skříň PK 410 je robustní skříň, určená pro sušení a skladování elektrod. Sušící teplotu lze regulovat mezi 50 a 400 C. Teplota skladování je 150 C. PK 410 je vybavena kontrolkou, elektronickým teploměrem a termostatem. PK 410 má programátor na 7 dní. Programátor umožňuje automatickou změnu z režimu sušení na skladování ve vybraném čase a na zvolenou teplotu PK410/400 C, 230V PK410/400 C, 400V PK40 sušicí skříň PK 40 je robustní skříň, určená pro sušení a skladování 10 balení elektrod. Čas sušení je nastavován ručně. Teplota je v rozsahu 50 až 350 C. Rozměry 570 x 620 x 790 mm. Hmotnost 70 kg PK40/350 C, 230V 20

21 Sušící zařízení Sušička drátů LK 10 LK 10 je sušící a skladovací zařízení pro plněný drát, s kapacitou pro 10 cívek. Teplota se nastavuje ručně mezi 20 a 50 C. Rozměry 650 x 500 x 920 mm. Hmotnost 85 kg LK10 Sušičky tavidel JK 50 sušička tavidla JK 50 je určená pro sušení a skladování tavidla. JK 50 má kapacitu pro 50 litrů tavidla, maximální teplotu 500 C v průběhu 3 hodin. (Teplotu sušení lze regulovat mezi C). Po cyklu sušení teplota automaticky klesá na přednastavenou skladovací teplotu (150 C) JK50 JS 200 skladovací silo na tavidlo JS 200 je skladovací silo na tavidlo. Skladovací teplotu lze nastavit v rozmezí 50 a 300 C JS

22 Příslušenství pro svařování Obloukové drážkování vzduchem Uhlíkové elektrody Pro drážkování dodáváme elektrody OK Carbon. Obloukové drážkování uhlíkovými elektrodami stlačeným vzduchem je vysoce produktivní metoda. Pomocí elektrody se taví materiál a stlačený vzduch jej odfukuje. Stlačený vzduch má rovněž funkci chladícího media elektrody. Drážkovat lze nelegované i nízkolegované oceli, nerezové oceli, litinu a další kovy. Kompletní zařízení pro drážkování sestává ze zdroje, drážkovacího hořáku Flair 600, Flair 1600 a nebo K4000, z kabelu s integrovaným proudovým kabelem, včetně 350 rotatčního spojení a monokabelu. Elektrody OK Carbon lze použít pro širokou škálu aplikací. Drážkování se využívá v opravárenství, při stavbách lodí, ocelových konstrucí,apod. Řada elektrod OK Carbon poskytuje vysoký výkon v poměru odtaveného kovu na jednotku času. Bezezbytkové elektrody lze používat pro automatické drážkování speciální hlavou A DC 4x DC 5x DC 6x DC 8x DC 10x DC 5x DC 6x DC 10x DC 13x DC 4x15x DC 4x20x DC 5x15x DC 5x20x DC 10x455 bezezbytkové DC 13x455 bezezbytkové DC 16x455 bezezbytkové DC 19x455 bezezbytkové AC 4x AC 5x AC 6x AC 8x AC 10x305 PictFlair 600/1600 Flair 600: Drážkovací hořák pro uhlíkové elektrody do 10 mm a 4 x 15 mm. Flair 600 splňuje požadavky normy 73/23/EEC. Dodávka zahrnuje 2.5 m mono kabelu. Flair 1600: Drážkovací hořák pro uhlíkové elektrody do 19 mm a 5 x 20 mm Flair 1600 splňuje požadavky normy 73/23/EEC. Dodávka zahrnuje: 2.5 m mono kabelu Flair 600, vč. monokabelu Flair 1600, vč.monokabelu K 4000 Drážkovací hořák s 2.14 m kabelem.tento hořák umožňuje používat jak kulaté, tak i hranaté elektrody. Je vhodný pro průměr kulatých elektrod od 4 mm do 13 mm pro hranaté elektrody o rozměru od 10 mm do 16 mm. Dovolené zatížení hořáku K4000 je 1000 A, potřebný tlak vzduchu je od 5.6 do 7.0 bar a průtok od 850 do 990 l/min. Hořák s kabelem váží 2.4 kg K4000, vč. monokabelu 22

23 Regulátory plynu Nářadí Plynový ventil a průtokoměr Plynový ventil se upevňuje k plynové hadici. Po stisknutí tlačítka na hořáku je spuštěn průtok plynu, který je ventilem redukován. Pomocí plastového průtokoměru lze kontrolovat průtok argonu nebo CO2. Měřící trubičku je třeba přidržet proti plynové hubici hořáku. Měřitelný rozsah je 5-25 litrů/minutu PC 101 Plynový ventil Průtokoměr (plastový), PSF, BTF PictuKleště Fix Aplikace: Rychlé a snadné stříhání drátu Rychlé a snadné odstraňování rozstřiku z plynové hubice a špičky Snadná montáž a demontáž dílů hořáku Kleště Fix 1, průměr mm Kleště Fix 2, průměr mm Univerzální kleště TopTool Kleště speciálně vyvinuté pro svařování metodou MIG/MAG. Aplikace: Odstraňování rozstřiku z hubice Demontáž kontaktních špiček Stříhání svařovacího drátu Demontáž plynových hubic Top tool Top tool mini Držák MIG/MAG hořáku Držák MIG/MAG hořáku je jednoduchý a praktický. Je vybaven magnetem pro přichycení ke zdroji nebo pracovnímu stolu Držák MIG/MAG hořáku Držák TIG hořáku Držák TIG hořáku je jednoduchý a praktický. Je vybaven magnetem pro přichycení ke zdroji nebo pracovnímu stolu Držák TIG hořáku Inspekční zrcátko Inspekční zrcátko pro kontrolu svarů. Rámeček zrcadla je z nerezavějící oceli Inspekční zrcátko 23

24 Příslušenství pro svařování Nářadí Magnetický polohovací držák ESAB nyní nabízí magnetické polohovací držáky ve dvou velikostech. Tyto výrobky jsou třetí rukou svářeče. Pomáhá držet kovové díly v úhlech 45, 90, Magnetický polohovací držák, malý Magnetický polohovací držák, dlouhý Odstruskovací kladiva Ergonomické kladivo SH2 pro odstruskování je vyrobeno ze speciální vysoce kvalitní oceli. Menší kladivo SH3 má plastovou rukojeť SH SH3 Pneumatické odstruskovací kladivo HCB Pneumatické odstruskovací kladivo je vybaveno absorbční jednotkou a nepřenáší vibrace na ruce pracovníka. Má vysokou účinnost. Ke kladivu si lze objednat sekáče různých rozměrů HCB pneumatické odstruskovací kladivo Sekáč 15x100mm Sekáč 35x100mm Sekáč 15x200mm Sekáč 15x300mm Sekáč s odhlučněním Prodloužení pro sekáč Drátěné kartáče Lehké, dvou nebo třířadé ocelové kartáče s dřevěnou rukojetí řadý ocelový kartáč řadý ocelový kartáč řadý ocelový kartáč řadý nerezový kartáč řadý nerezový kartáč řadý nerezový kartáč Laserová měrka svarů KL-1 Pro měření rozměrů svarů. Dvě úrovně měření: max. 7 mm a max. 15 mm. Dodává se v koženém pouzdře KL 1 laser Laserová měrka svarů KL-2 Pro měření rozměrů koutových svarů. Měrka se dodává v koženém ochranném pouzdře KL 2 laser 24

25 Svařovací zástěny Standardní/páskové zástěny Zástěny páskové i standardní se dodávají ve třech barevných provedeních. Nehořlavý materiál poskytuje dobrou ochranu před nebezpečným tepelným i světelným zářením.zástěny jsou vybaveny druky, které usnadňují zapínání. Páskové zástěny umožňují prostup v kterémkoli místě. Zástěny splňují požadavky normy EN metrové role umožňují výrobu zástěn podle potřeby zákazníka. K zástěnám lze objednat upevňovací kovové nebo plastové kroužky, které se dodávají po 7 kusech pro standardní i páskové zástěny tmavě červená, 1400x1800 mm, standardní zelená transparentní, 1400x1800 mm, standardní zelená neprůhledná, 1400x 1800 mm, standardní tmavě červená, 1400x1800 mm, pásková zelená transparentní, 1400x1800 mm, pásková zelená neprůhledná, 1400x 1800 mm, pásková Mobilní svařovací zástěny Mobilní zástěny jsou vybaveny tmavě rudou nehořlavou textilií. Jsou nabízeny ve dvou velikostech: 2000x2000mm / 2000x1400mm. Tyto zástěny jsou dodávány v kompletní, snadno instalovatelné sadě x1,4m tmavě rudá x2m tmavě rudá Nehořlavá látka Pictures\900145_AntiFlame.jpg Nehořlavá látka Odolná teplotám až 1100 C, poskytuje dokonalou ochranu okolí všude tam, kde se svařuje. Látka se dodává ve velikosti 900 x 1500 mm Nehořlavá látka 25

26 Příslušenství pro svařování Odsavače zplodin CarryVac2 CarryVac2 P150/P150 AST jsou dvě malé, lehké, přenosné odsávací jednotky pro svařovací pracoviště. Připojit je lze ke svařovacímu hořáku nebo k odsávací hubici. Znečištěný vzduch je filtrován pomocí filtru. CarryVac2 je vybaven indikátorem, který oznamuje nutnost výměny filtru. Je ideální pro příležitostné svářečské práce se středním zatížením. Kapacita je pro cca 200 kg plného drátu nebo dvanáct 15 kg cívek. CarryVac2 P150 AST je vabaven funkcí automatický start/stop, což prodlužuje životnost filtrů i jednotky samé. CarryVac2 P150 lze upevnit pomocí montážní sady ke standardním zdrojům ESAB. Dodává se s 3 m odsávací hadicí CarryVac 2 P150 AST CarryVac 2 P Montážní sada (volitelné) Předfiltr Kazeta s filtry Odsávací hubice & příslušenství Účinné odsávací hubice a příslušenství jsou dostupné v různých velikostech. Upevnit je lze permanentním magnetem Odsávací hubice TM Odsávací hubice TM Odsávací hubice TM Hadice D 44 x Hadice D 45 x Hadice D 45 x Hadice D 45 x Připojení konce hadice 26

27 TIG příslušenství G-Tech G-Tech je bruska pro ostření wolframových elektrod mokrým procesem. Při práci s touto bruskou je zabezpečováno automatické odlučování brusného prachu. Přesným broušením vrcholového úhlu elektrod pomocí diamantového kotouče se zvyšuje stabilita oblouku i životnost elektrody a zamezuje se oxidaci elektrody v průběhu broušení. Svařování s těmito elektrodami poskytuje stabilní svařovací oblouk a konstantní průvar. Dodávka zahrnuje : TIG-Selector XA a balíček s pěti 175 mm dlouhými ceriovými elektrodami G-Tech komplet G-Tech Handy G-Tech Handy je jednoduchá snadno použitelná bruska wolframových elektrod. G-Tech Handy je vhodná pro elektrody od 1.0 do 4.0 mm. Je vybavena prachovým filtrem. Nastavitelný počet otáček. Hmotnost 2.8 kg. G-Tech Handy je dodáván v kufříku, který usnadňuje přepravu G-Tech Handy komplet TIG PEN TIG PEN umožňuje svářeči lepší ovládání přídavného materiálu a pomáhá tak dosáhnout kvalitnějších svarů. Snadno použitelné Lehké Lze jej používat v rukavicích i bez nich Pro průměry drátu od 1.0 do 3.2 mm TIG-Pen Wolframové elektrody Wolframové elektrody firmy ESAB jsou vysoce kvalitní. Použitý materiál a výrobní přesnost dávají záruku dobrých výsledků svařování. Jsou dostupné v běžných průměrech a v délce 175 mm. Dodávají se po 10 kusech v plastových krabicích WT20 1,0x175 mm WT20 1,6x175 mm WT20 2,4x175 mm WT20 3,2x175 mm WT20 4,0x175 mm WC20 1,0x175 mm WC20 1,6x175 mm WC20 2,4x175 mm WC20 3,20x175 mm WC20 4,0x175 mm W Bezbarvá 1,0x175 mm W Bezbarvá 1,6x175 mm W Bezbarvá 2,4x175 mm W Bezbarvá 3,2x175 mm W Bezbarvá 4,0x175 mm WL15 1,0x175 mm Zlatá Plus WL15 1,6x175 mm Zlatá Plus WL15 2,4x175 mm Zlatá Plus WL15 3,2x175 mm Zlatá Plus WL15 4,0x175 mm Zlatá Plus WL15 4,8x175 mm Zlatá Plus 27

28 Příslušenství pro svařování Svařování trubek Pipe-Tech Zařízení pro snížení spotřeby ochranného plynu při svařování kořenové vrstvy. ESAB nabízí širokou řadu výrobků pro různé průměry svařovaných trubek. Objednat lze i jednotlivé gumové a hliníkové kruhy a sestavit z nich vlastní Pipe-Tech podle vlastních požadavků. Pipe-Tech je upevněn přímo na plynovou hadici rychlospojkou. Popis Flexibilní zařízení pro četné aplikace. Pro průměry trubek mm Snadno přizpůsobitelné vlastním potřebám. Dodávané s rychlospojkami. Pipe-Tech 25 je určen pouze pro průměr 25 mm Pipe-Tech 25mm Pipe-Tech 41mm Pipe-Tech 50mm Pipe-Tech 55mm Pipe-Tech 62mm Pipe-Tech 66mm Pipe-Tech 71mm Pipe-Tech 78mm Pipe-Tech 82mm Pipe-Tech 86mm Pipe-Tech 90mm Pipe-Tech 95mm Pipe-Tech 107mm Pipe-Tech 115mm Pipe-Tech 120mm Pipe-Tech 133mm Pipe-Tech 145mm Pipe-Tech 160mm Pipe-Tech 175mm Pipe-Tech 185mm Pipe-Tech 210mm Pipe-Tech 230mm Pipe-Tech 260mm Pipe-Tech 285mm Pipe-Tech 310mm Kit Box Pipe-Tech mm
