1 Pozemní stavitelství II. Konstrukce vyložen ené a ustupující Zpracoval: Filip Čmiel, Ing.

2 Základnífunkce a požadavky Z hlediska účelu a funkce se mezi předsazené konstrukce řadí: balkóny lodžie pavlače arkýře římsy markýzy a sluneční clony Předsazené konstrukce Funkce a požadavky 2

3 Principy konstrukčního řešení Z hlediska konstrukčně statického dělíme konstrukce na: konzolové konstrukce podepřenékonstrukce zavěšené konstrukce Předsazené konstrukce Funkce a požadavky 3

4 Statické působenívyložených konstrukcí: a) b) monolitických, c) montovaných z prefabrikovaných dílců Předsazené konstrukce Funkce a požadavky 4

5 Konzolovépředsazené konstrukce Vykonzolování předsazených konstrukcí z obvodové zděné konstrukce: A) Stabilita konzoly zajištěna tíhou konstrukcí nad uložením předsazené konstrukce B) Stabilita konzoly zajištěna ocelovým táhlem a tíhou konstrukcí nad uložením předsazené konstrukce Předsazené konstrukce Funkce a požadavky 5

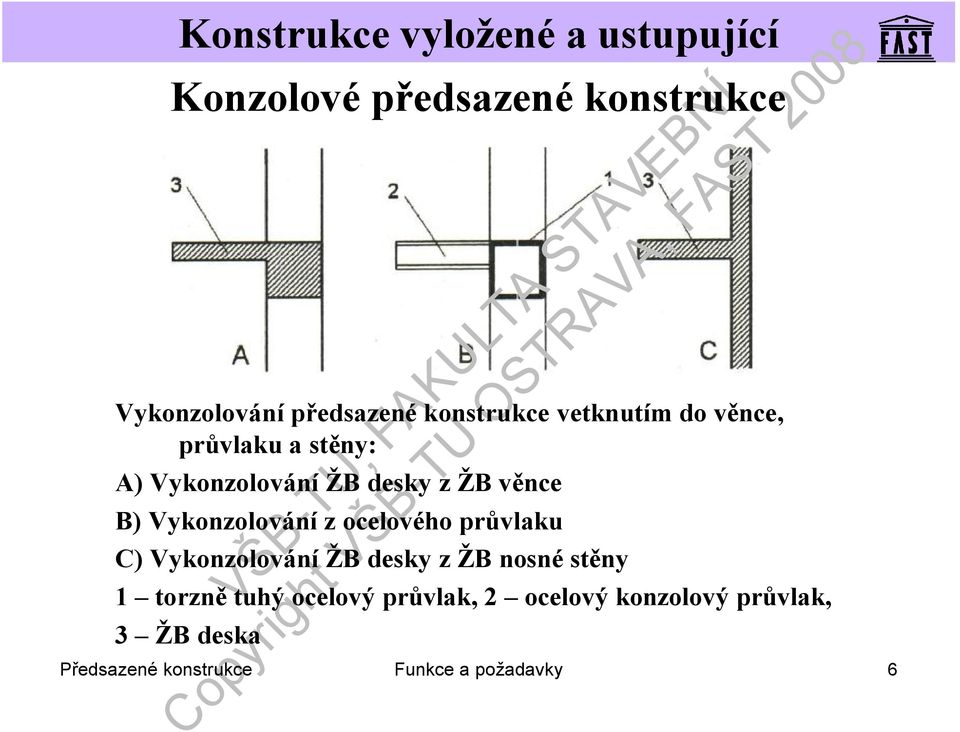

6 Konzolovépředsazené konstrukce Vykonzolovánípředsazené konstrukce vetknutím do věnce, průvlaku a stěny: A) Vykonzolování ŽB desky z ŽB věnce B) Vykonzolování z ocelového průvlaku C) Vykonzolování ŽB desky z ŽB nosné stěny 1 torzně tuhý ocelový průvlak, 2 ocelový konzolový průvlak, 3 ŽB deska Předsazené konstrukce Funkce a požadavky 6

7 Konzolovépředsazené konstrukce Vykonzolovánístropní konstrukce: A) Vykonzolování ŽB desky přes nosnou obvodovoukci B) Typický průběh ohybových momentů od rovnoměrného spojitého zatíženína spojitédesce s konzolou 1 vykonzolovaná ŽB deska Předsazené konstrukce Funkce a požadavky 7

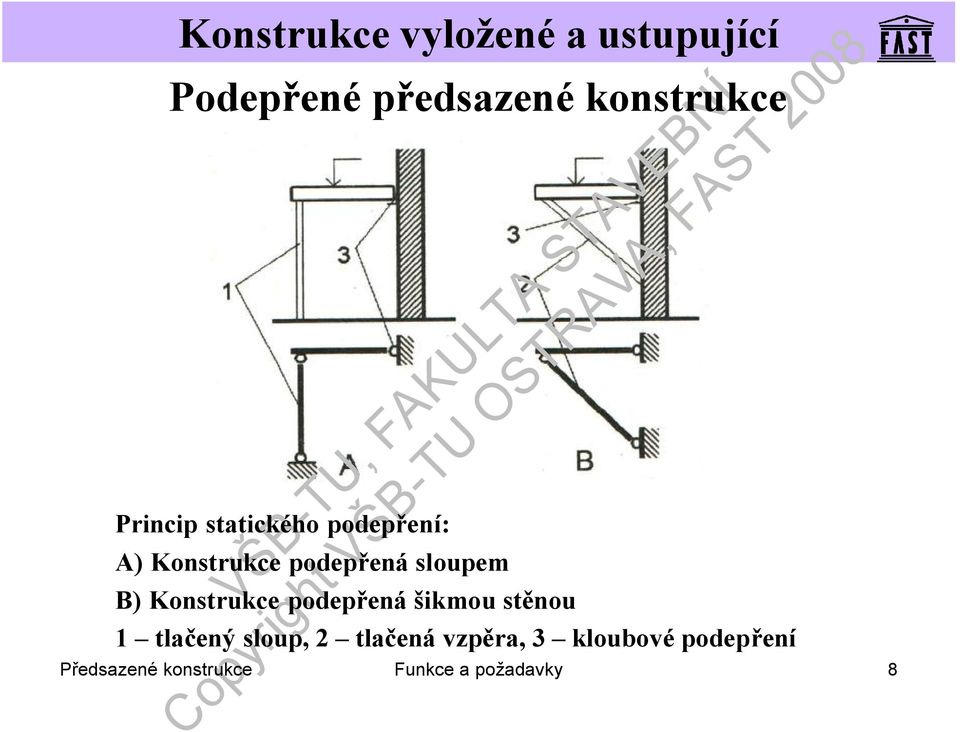

8 Podepřené předsazené konstrukce Princip statického podepření: A) Konstrukce podepřená sloupem B) Konstrukce podepřená šikmou stěnou 1 tlačený sloup, 2 tlačená vzpěra, 3 kloubové podepření Předsazené konstrukce Funkce a požadavky 8

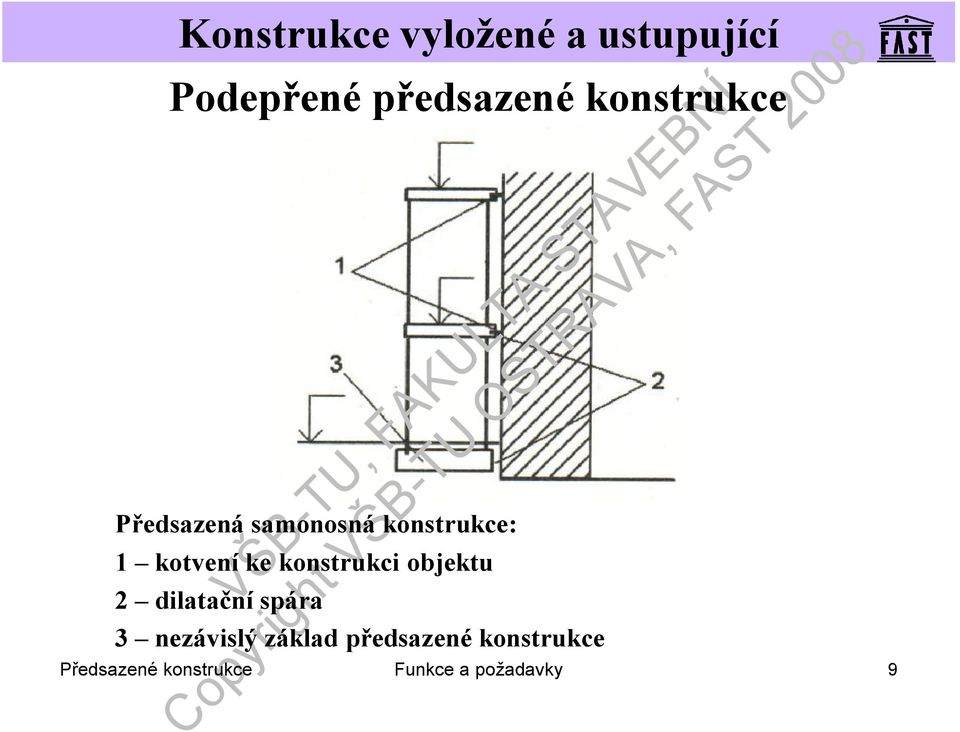

9 Podepřené předsazené konstrukce Předsazená samonosná konstrukce: 1 kotvení ke konstrukci objektu 2 dilatačníspára 3 nezávislý základ předsazené konstrukce Předsazené konstrukce Funkce a požadavky 9

10 Zavěšené konstrukce Zavěšené předsazené konstrukce: A) Zavěšená balkónová deska nebo markýza B) Zavěšená konstrukce balkónu táhla kotvená do stropu C) Zavěšená konstrukce balkónu 1 ocelovétáhlo, 2 kotvení táhla do nosné konstrukce 3 nosná konstrukce zábradlí 4 kloubové podepření, 5 ŽB stěna 6 nenosné zábradlí Předsazené konstrukce Funkce a požadavky 10

11 Tepelně technické řešení Obalení ŽB desky tepelnou izolací: A) Tepelná izolace markýzy nebo balkónové desky B) Tepelná izolace balkónové desky včetně zábradlí C) Zavěšená konstrukce balkónu t většícelková tloušťka konstrukce Předsazené konstrukce Funkce a požadavky 11

12 Ochrana před povětrnostními vlivy Okapnídrážky a okapní nosy: A) Okapní nos, B) Okapní drážka 1 okapnínos vytvořený v omítce, 2 okapní drážka v ŽB desce, 3 ŽB deska, 4 omítka, 5 oplechováníokapu Předsazené konstrukce Funkce a požadavky 12

13 Tvary balkónu: Balkóny A) Balkón předsazený před rovinu obvodové kce B) Balkón v zalomeníprůčelí C) Polozapuštěný balkón D) Balkón nárožní E) Velkoplošný balkón podepřený Předsazené konstrukce Funkce a požadavky 13

14 Balkóny Vliv hloubky balkónu (nebo lodžie) na zastíněníspodního podlaží: a) Velikost zastíněnípři minimálním vyložení 900 mm b) Velikost zastíněnípři vyložení 1500 mm Předsazené konstrukce Funkce a požadavky 14

15 Kamennébalkóny Historická konstrukce kamenného balkónu: 1 kamenný krakorec, 2 kamenná deska, 3 kamenné kuželkové zábradlí Předsazené konstrukce Funkce a požadavky 15

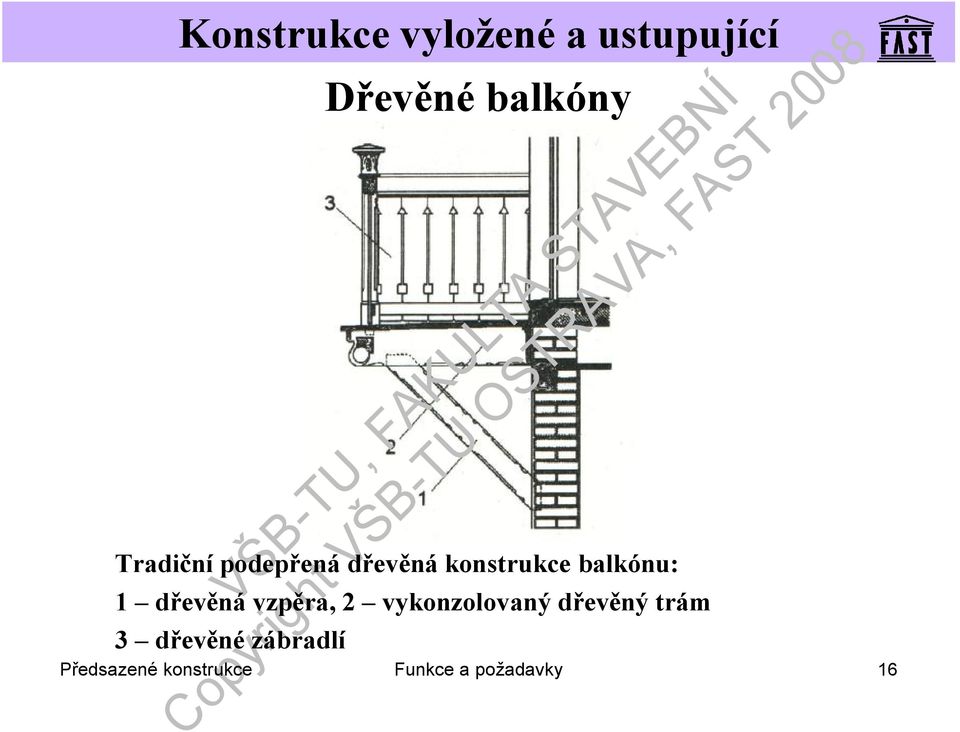

16 Dřevěné balkóny Tradiční podepřená dřevěná konstrukce balkónu: 1 dřevěná vzpěra, 2 vykonzolovaný dřevěný trám 3 dřevěné zábradlí Předsazené konstrukce Funkce a požadavky 16

17 Ocelovébalkóny Konstrukce ocelového zavěšeného balkónu: 1 ocelovétáhlo, 2 ocelový zavěšený hák z nekorodujícíoceli 3 rozpěrná ocelová kotva 4 podložka z tvrzené pryže, 5 konstrukce zábradlí, 6 -podlaha Předsazené konstrukce Funkce a požadavky 17

18 ŽB balkóny Lokálně podepřený ŽB rohový balkón: 1 prefa balkónová deska, 2 prefa sloup 3 obvodová konstrukce 4 lokálnípodpěry, 5 dilatační mezera, 6 zvýšený okraj Předsazené konstrukce Funkce a požadavky 18

19 ŽB balkóny a) ŽB balkónová deska s nadokenním překladem b) stropní ŽB vyložený panel c) prefa balkónová deska zakotvená do stropu d) ŽB prefa balkón zavěšený na táhlu Předsazené konstrukce Funkce a požadavky 19

20 Typy lodžií A) Lodžie zapuštěná B) Lodžie předsazená C) Lodžie částečně zapuštěná Lodžie Předsazené konstrukce Funkce a požadavky 20

21 Arkýř dvoupodlažní Arkýře Předsazené konstrukce Funkce a požadavky 21

22 ŽB desková markýza Markýzy a slunečníclony 1 ŽB vykonzolovaná deska 2 oplechování 3 přerušený tepelný most 4 tepelná izolace 5 okapnínos Předsazené konstrukce Funkce a požadavky 22

23 Ustupujícípodlaží Konstrukce ustupující (příklady konstrukčního řešení) Předsazené konstrukce Funkce a požadavky 23

24 Použitá literatura: Závěrem Děkuji za pozornost. [1] Hájek, P.: Konstrukce pozemních staveb 10,Vyd. ČVUT Praha, 2000, ISBN [2] Hájek V. a kol., Pozemní stavitelství II: pro 2. ročník SPŠstavebních, Vyd. Sobotáles Praha, 2002, ISBN X. [3] MatoušováD., Pozemní stavitelství 1, Vyd. CERM Brno, 1994, ISBN X. [4] MatoušováD., Pozemní stavitelství 2, Vyd. CERM Brno, 1994, ISBN [5] Hájek V., Novák L.,Šmejcký J., Konstrukce pozemních staveb 30: Kompletační konstrukce, Vyd. ČVUT Praha, 1996, ISBN [6] WitzanyJ. a kol., Konstrukce pozemních staveb 20, Vyd. ČVUT Praha, 2001, ISBN [7] Skulinová D.,Skotnicová I., Vodorovnékonstrukce,Vyd. EdičníVŠB-TUO, 1998, ISBN Stropy Funkce a požadavky 24
