aktualizováno k Ing. Radek STEUER, Ph.D.

Rozměr: px
Začít zobrazení ze stránky:

Download "aktualizováno k 23.7.2014 Ing. Radek STEUER, Ph.D."

Transkript

1 Požární bezpečnost - dodatečné zateplování budov původně stavebně dokončených před rokem 2000 (vyjma dřevostaveb) a certifikovaná požárně bezpečnostní řešení ETICS Cemix THERM aktualizováno k Ing. Radek STEUER, Ph.D.

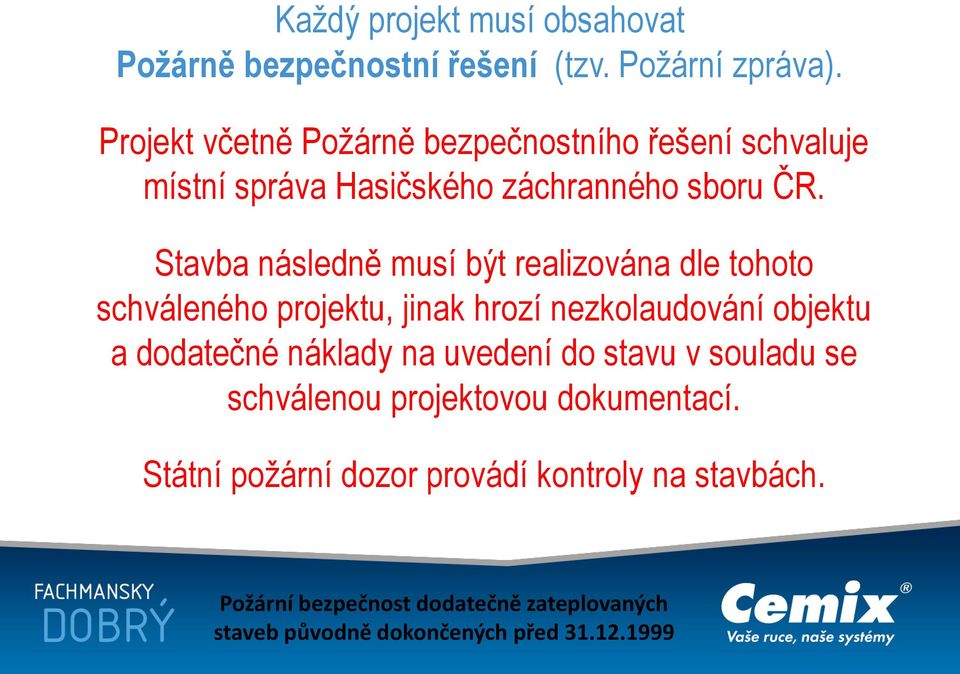

2 Každý projekt musí obsahovat Požárně bezpečnostní řešení (tzv. Požární zpráva). Projekt včetně Požárně bezpečnostního řešení schvaluje místní správa Hasičského záchranného sboru ČR. Stavba následně musí být realizována dle tohoto schváleného projektu, jinak hrozí nezkolaudování objektu a dodatečné náklady na uvedení do stavu v souladu se schválenou projektovou dokumentací. Státní požární dozor provádí kontroly na stavbách. staveb původně dokončených před

3 ČSN dělí stavby na NOVOSTAVBY - stavby dokončené po Pro tyto stavby platí složitější pravidla, která je nutno řešit s požárním technikem a nelze je zcela osvětlit v této prezentaci. REKONSTRUKCE - stavby dokončené před Zde platí pravidla stanovená normou ČSN , která budou vysvětlována dále. staveb původně dokončených před

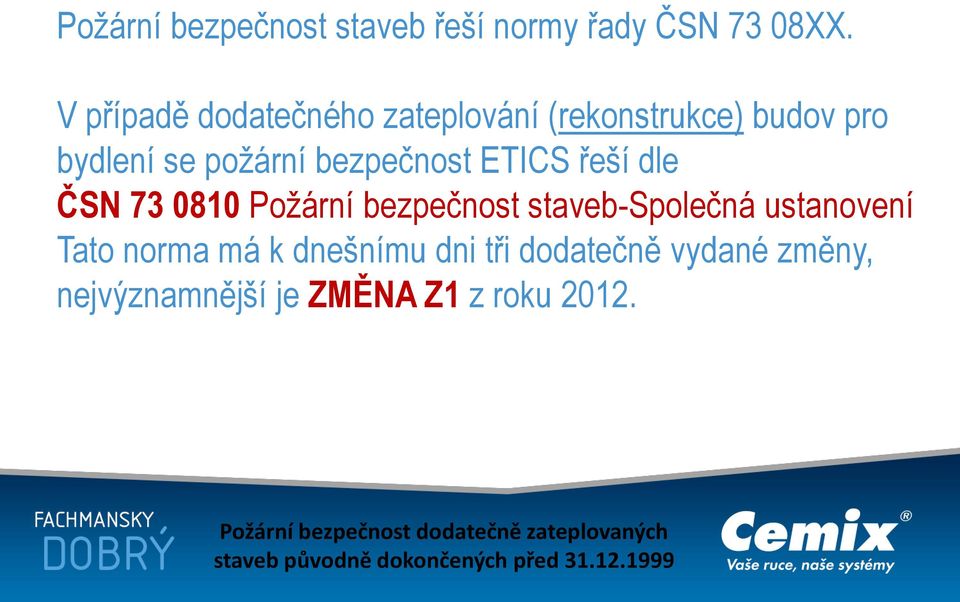

4 Požární bezpečnost staveb řeší normy řady ČSN 73 08XX. V případě dodatečného zateplování (rekonstrukce) budov pro bydlení se požární bezpečnost ETICS řeší dle ČSN Požární bezpečnost staveb-společná ustanovení Tato norma má k dnešnímu dni tři dodatečně vydané změny, nejvýznamnější je ZMĚNA Z1 z roku staveb původně dokončených před

5 Požadavky na ETICS se liší dle požární výšky objektu Požární výška objektu h je: výška od podlahy prvního nadzemního podlaží (1.NP) k podlaze posledního užitného nadzemního podlaží. staveb původně dokončených před

6 Požadavky na ETICS podle ČSN Dodatečné vnější zateplení staveb původně dokončených do h p = 22,5 m 12 m o bez zvláštních požadavků na ETICS o ETICS reakce na oheň min. B (izolace min. E) o kontaktní spojení o i s = 0 mm o požárně bezpečnostní řešení oblasti oken o a řešení založení ETICS o nad úrovní h p = 22,5 m pouze ETICS z výrobků třídy reakce na oheň A1 nebo A2 o pod úrovní h p = 22,5 m stejně jako předchozí

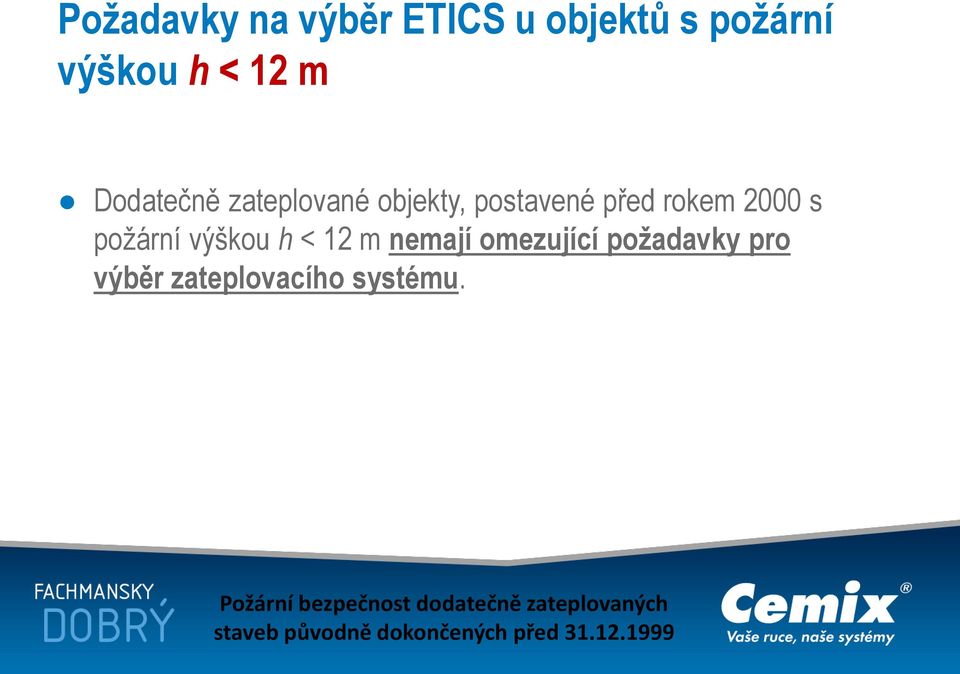

7 Požadavky na výběr ETICS u objektů s požární výškou h < 12 m Dodatečně zateplované objekty, postavené před rokem 2000 s požární výškou h < 12 m nemají omezující požadavky pro výběr zateplovacího systému. staveb původně dokončených před

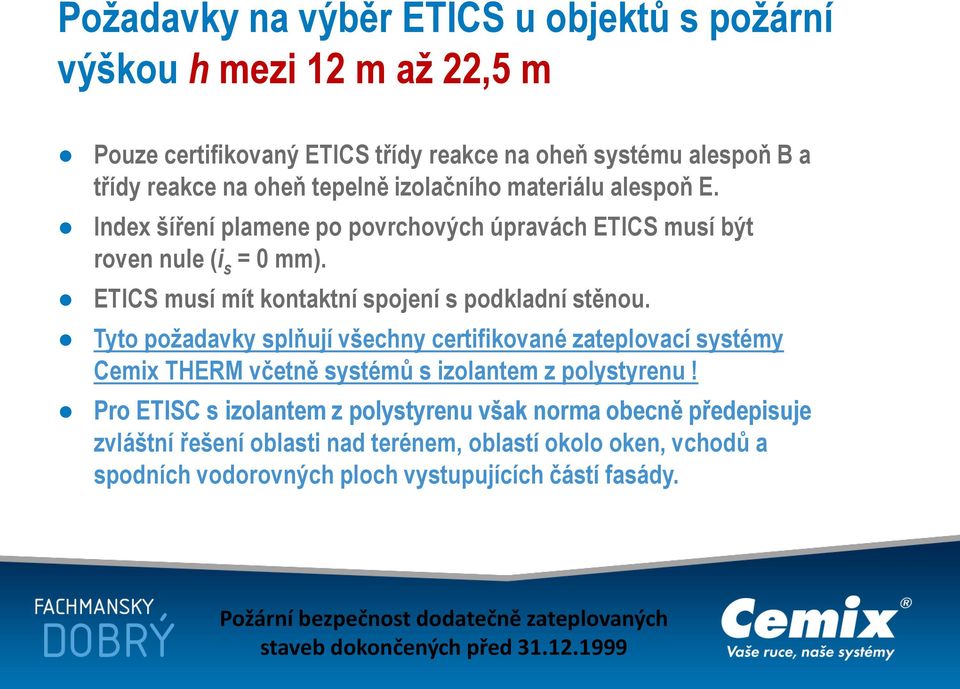

8 Požadavky na výběr ETICS u objektů s požární výškou h mezi 12 m až 22,5 m Pouze certifikovaný ETICS třídy reakce na oheň systému alespoň B a třídy reakce na oheň tepelně izolačního materiálu alespoň E. Index šíření plamene po povrchových úpravách ETICS musí být roven nule (i s = 0 mm). ETICS musí mít kontaktní spojení s podkladní stěnou. Tyto požadavky splňují všechny certifikované zateplovací systémy Cemix THERM včetně systémů s izolantem z polystyrenu! Pro ETISC s izolantem z polystyrenu však norma obecně předepisuje zvláštní řešení oblasti nad terénem, oblastí okolo oken, vchodů a spodních vodorovných ploch vystupujících částí fasády. staveb dokončených před

9 Požadavky na výběr ETICS u objektů s požární výškou h > 22,5 m Pro podlaží s výškovou polohou h p < 22,5 m platí stejné požadavky na ETICS jako u budov s požární výškou h v rozmezí 12 m až 22,5 m. Všechna podlaží s výškovou polohou h p > 22,5 m musí být zateplena ETICS třídy reakce na oheň systému A1 nebo A2. Tento požadavek mohou splňit pouze ETICS s izolantem z minerální vlny. Požadavkům pro zateplení podlaží s výškovou polohou h p nad 22,5 m vyhovují všechny zateplovací systémy Cemix s izolantem z minerální vlny: Cemix THERM M a Cemix THERM M Basic staveb dokončených před

10 Objekty s požární výškou h > 12 m Řešení založení ETICS pod úrovní terénu dle ČSN Kterýkoli tepelně izolační systém Cemix THERM Stejný tepelně izolační systém, ale tepelná izolace z minerální vlny XPS max. do 0,3 m nad terénem staveb dokončených před

11 Objekty s požární výškou h > 12 m Řešení založení ETICS ve výšce do 1 m nad terénem dle ČSN Kterýkoli zateplovací systém Cemix THERM Stejný tepelně izolační systém, ale s tepelnou izolací z minerální vlny výšky alespoň 0,5 m staveb dokončených před

12 Objekty s požární výškou h > 12 m Založení ETICS ve výšce více než 1 m nad terénem dle ČSN Kterýkoli zateplovací systém Cemix THERM Buď pás výšky 0,5 m z minerální vlny nebo způsob založení Cemix splňující zkoušku ISO staveb dokončených před

13 Způsoby založení ETICS Cemix THERM vyhovující zkoušce ISO Požárně klasifikační osvědčení PKO a PKO a) Zakládací sada ETICS (HPI) b) Založení pomocí montážní latě s min. 8 mm tmelu staveb dokončených před

14 Požární pásy nad okny a dveřmi u objektů s požární výškou h > 12 m Horizontální pásy z minerální vlny výšky 0,5 m nebo systémové řešení splňující zkoušku ISO Pásy z MW po celé délce obvodové stěny Nebo jen nad jednotlivými okny s přesahem 1,5 m do stran Certifikovaný tepelně izolační systém s izolantem z polystyrenu nebo minerální vlny staveb dokončených před

15 Pásy z minerální vlny (MW) obecné řešení protipožárních pásů dle ČSN a zásad provádění ETICS staveb dokončených před

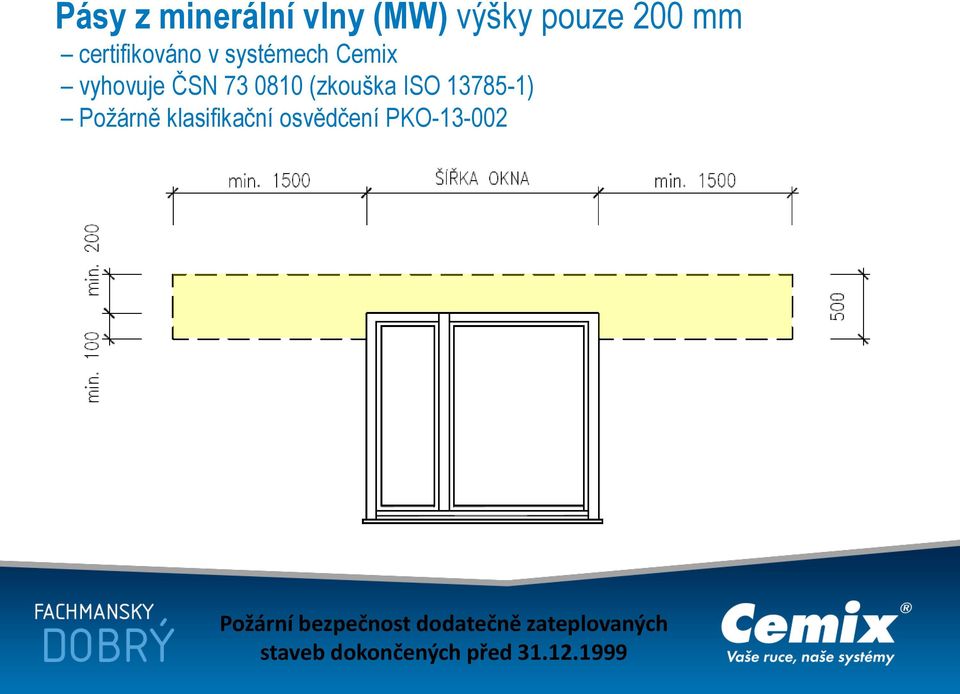

16 Pásy z minerální vlny (MW) výšky pouze 200 mm certifikováno v systémech Cemix vyhovuje ČSN (zkouška ISO ) Požárně klasifikační osvědčení PKO staveb dokončených před

17 Pásy z minerální vlny (MW) výšky pouze 200 mm certifikováno v systémech Cemix vyhovuje ČSN (zkouška ISO ) Požárně klasifikační osvědčení PKO staveb dokončených před

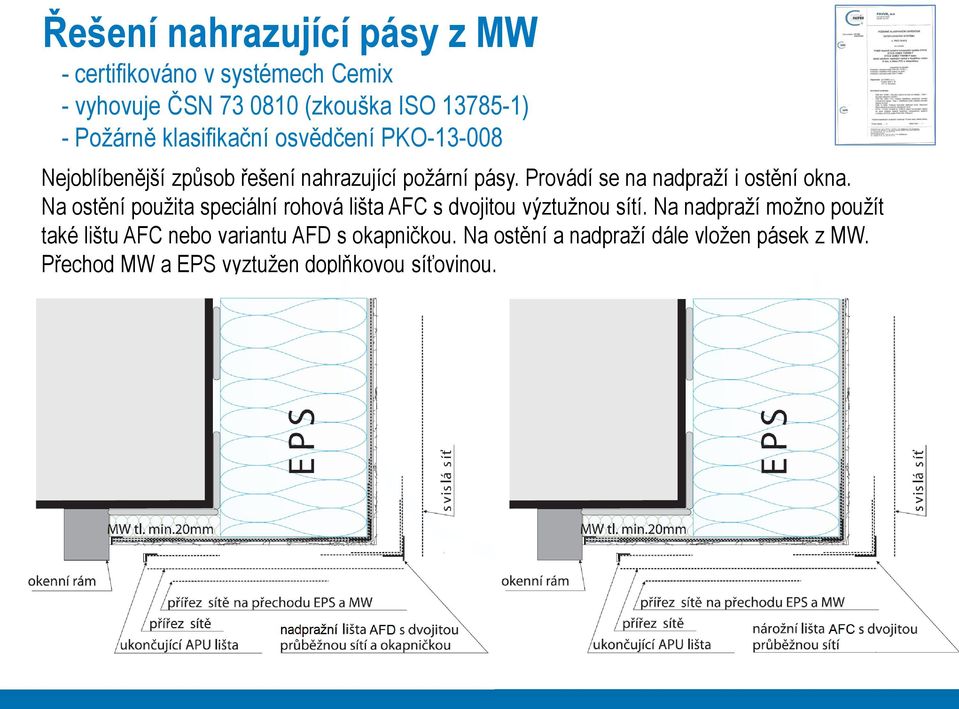

18 Řešení nahrazující pásy z MW - certifikováno v systémech Cemix - vyhovuje ČSN (zkouška ISO ) - Požárně klasifikační osvědčení PKO Nejoblíbenější způsob řešení nahrazující požární pásy. Provádí se na nadpraží i ostění okna. Na ostění použita speciální rohová lišta AFC s dvojitou výztužnou sítí. Na nadpraží možno použít také lištu AFC nebo variantu AFD s okapničkou. Na ostění a nadpraží dále vložen pásek z MW. Přechod MW a EPS vyztužen doplňkovou síťovinou.

19 Řešení firmy HPI nahrazující pásy z MW - certifikováno v systémech Cemix - vyhovuje ČSN (zkouška ISO ) - Požárně klasifikační osvědčení PKO Prefabrikované ostění společnosti HPI sestává z prefabrikovaných desek z fenolické pěny (opatřené konečnou povrchovou úpravou a integrovanou výztuží rohů), lišt pro napojení desek na rám okna, nízkoexpanzní PUR pěny (pro vyplnění spáry mezi fenolickou deskou a izolantem) a strukturálního pružného tmelu (pro utěsnění spár mezi prefabrikovanými deskami). Řešení se aplikuje na ostění i napraží okna. Montáž se provádí dle technologického postupu od HPI. Výhodou tohoto způsobu je vynikající součinitel tepelné vodivosti λ = 0,027 W/(m.K) prefabrikovaných desek. Nevýhodou je vyšší cena a trochu problematické vyplňování spáry mezi izolanty PUR pěnou.

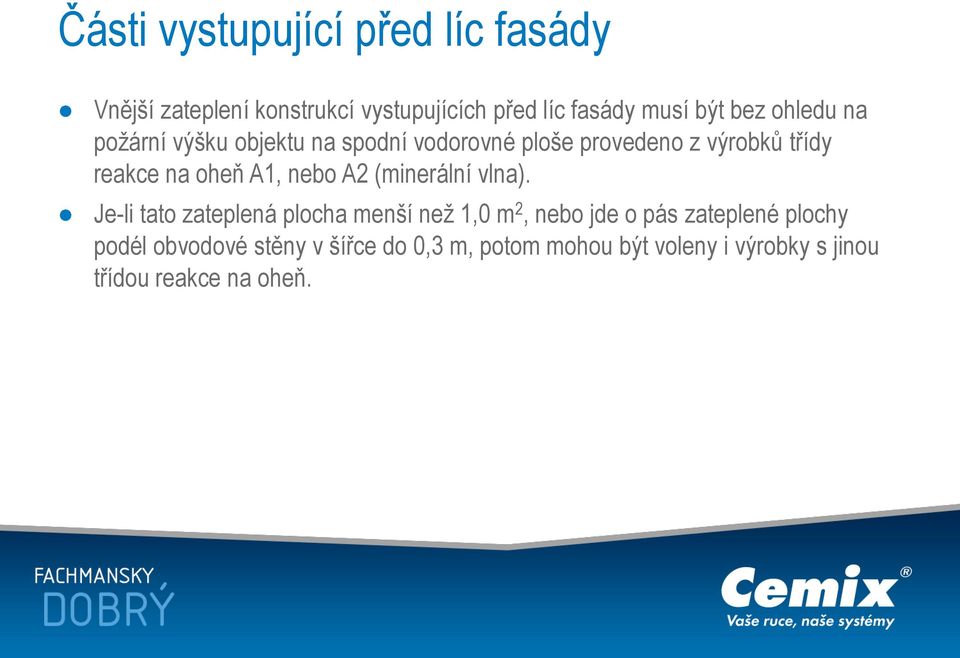

20 Části vystupující před líc fasády Vnější zateplení konstrukcí vystupujících před líc fasády musí být bez ohledu na požární výšku objektu na spodní vodorovné ploše provedeno z výrobků třídy reakce na oheň A1, nebo A2 (minerální vlna). Je-li tato zateplená plocha menší než 1,0 m 2, nebo jde o pás zateplené plochy podél obvodové stěny v šířce do 0,3 m, potom mohou být voleny i výrobky s jinou třídou reakce na oheň.

21 Požární ochrana vchodů do objektu s h > 12 m Objekty s h 12 m, které mají jediný východ na volné prostranství, musí mít nad tímto východem stříšky omezující ohrožení osob padajícími hořícími částmi. Stříšky musí být z nehořlavých výrobků (třídy A1, nebo A2) a nejméně v šířce stříšek musí být pod nimi až k dolní části založeného zateplení pouze výrobky třídy reakce na oheň A1 nebo A2. Stříšky se navrhují minimálně o polovinu širší, než jsou východové dveře a s délkou vyložení alespoň 1,5 m. Nelze-li z různých důvodů tyto stříšky realizovat, musí být část zateplovací konstrukce v celé výšce nad východovými dveřmi z výrobků třídy reakce na oheň A1, nebo A2 a má být z obou stran alespoň o 1,0 m širší než jsou tyto dveře. Pokud jsou dva východy na různých stranách objektu na volné prostranství, nemusí být zřízeny stříšky nad východovými dveřmi.
