1 montážní návod pro hydromasážní vanu B-LUX kočka AploMačka doporučuje.

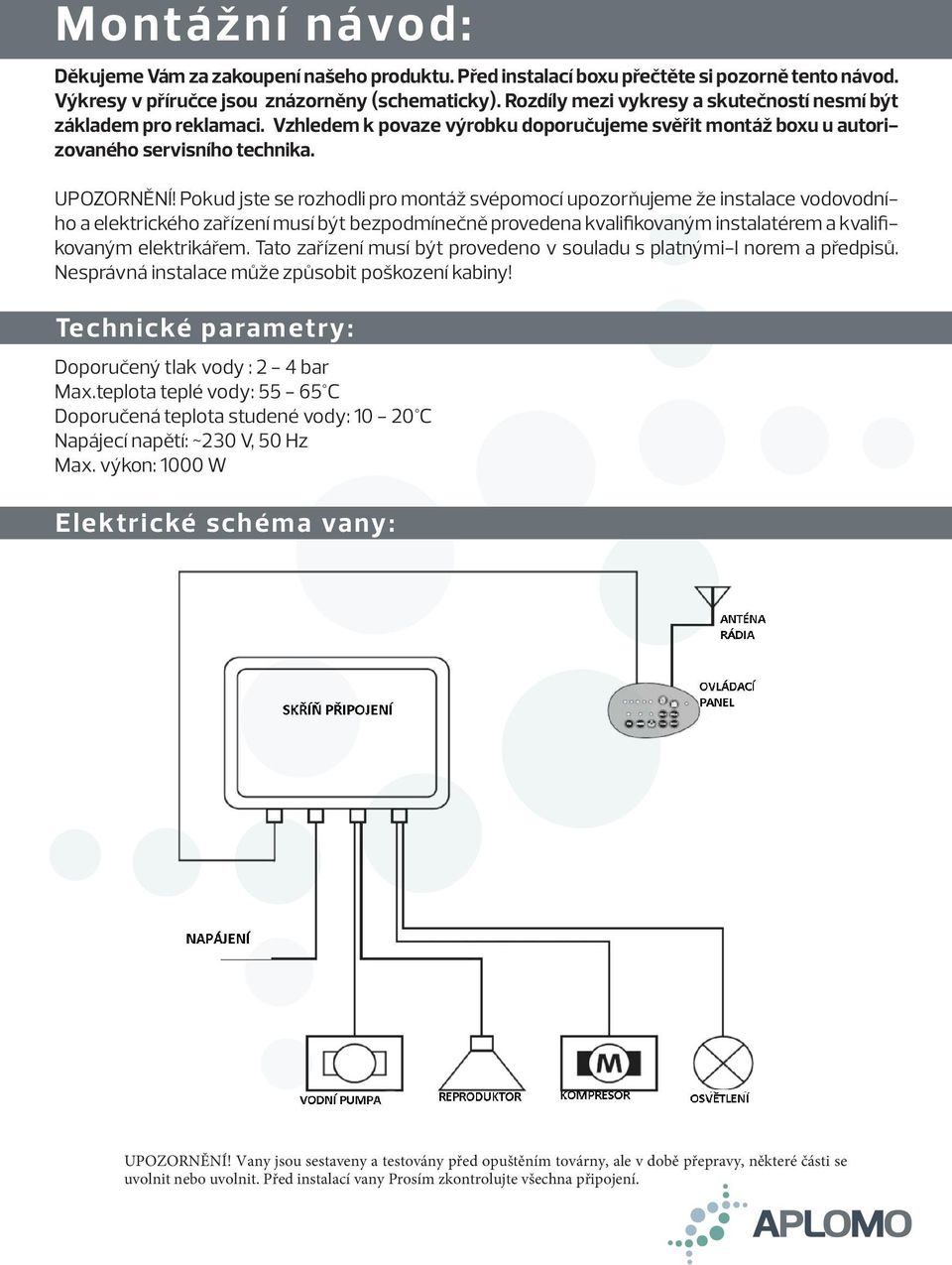

2 Montážní návod: Děkujeme Vám za zakoupení našeho produktu. Před instalací boxu přečtěte si pozorně tento návod. Výkresy v příručce jsou znázorněny (schematicky). Rozdíly mezi vykresy a skutečností nesmí být základem pro reklamaci. Vzhledem k povaze výrobku doporučujeme svěřit montáž boxu u autorizovaného servisního technika. UPOZORNĚNÍ! Pokud jste se rozhodli pro montáž svépomocí upozorňujeme že instalace vodovodního a elektrického zařízení musí být bezpodmínečně provedena kvalifikovaným instalatérem a kvalifikovaným elektrikářem. Tato zařízení musí být provedeno v souladu s platnými-i norem a předpisů. Nesprávná instalace může způsobit poškození kabiny! Technické parametry: Doporučený tlak vody : 2-4 bar Max.teplota teplé vody: C Doporučená teplota studené vody: C Napájecí napětí: ~230 V, 50 Hz Max. výkon: 1000 W Elektrické schéma vany: UPOZORNĚNÍ! Vany jsou sestaveny a testovány před opuštěním továrny, ale v době přepravy, některé části se uvolnit nebo uvolnit. Před instalací vany Prosím zkontrolujte všechna připojení.

Pokud jste se rozhodli pro montáž svépomocí upozorňujeme že instalace vodovodního a elektrického zařízení musí být bezpodmínečně provedena kvalifikovaným instalatérem a kvalifikovaným elektrikářem.

3 Montáž vany: Vany jsou kontrolovány před opuštěním továrny, ale některé části se při přepravě mohou uvolnit. Prosím, zkontrolujte všechny spoje před instalací vany. Výběr a připrava místa pro lázeň. Podle obrázku výše, mějte na paměti, že: A. přívod vody by měl být provedena na závit 1/2 a neměl by vyčnívat více než 20 mm nad stěnu. B. Odpad musí mít průměr 50 mm. tak aby bylo možno použít standardní vodovodní příslušen ství, dostupné na trhu. Případné redukce nejsou součástí dodávky. D. Elektrická přípojka musí být chráněna proudovým chráničem s vybavovacím proudem 30 ma. E. V prostorách vlhkých musí být zřízena doplňková ochrana pospojením.

přívod vody by měl být provedena na závit 1/2 a neměl by vyčnívat více než 20 mm nad stěnu. B. Odpad musí mít průměr 50 mm.

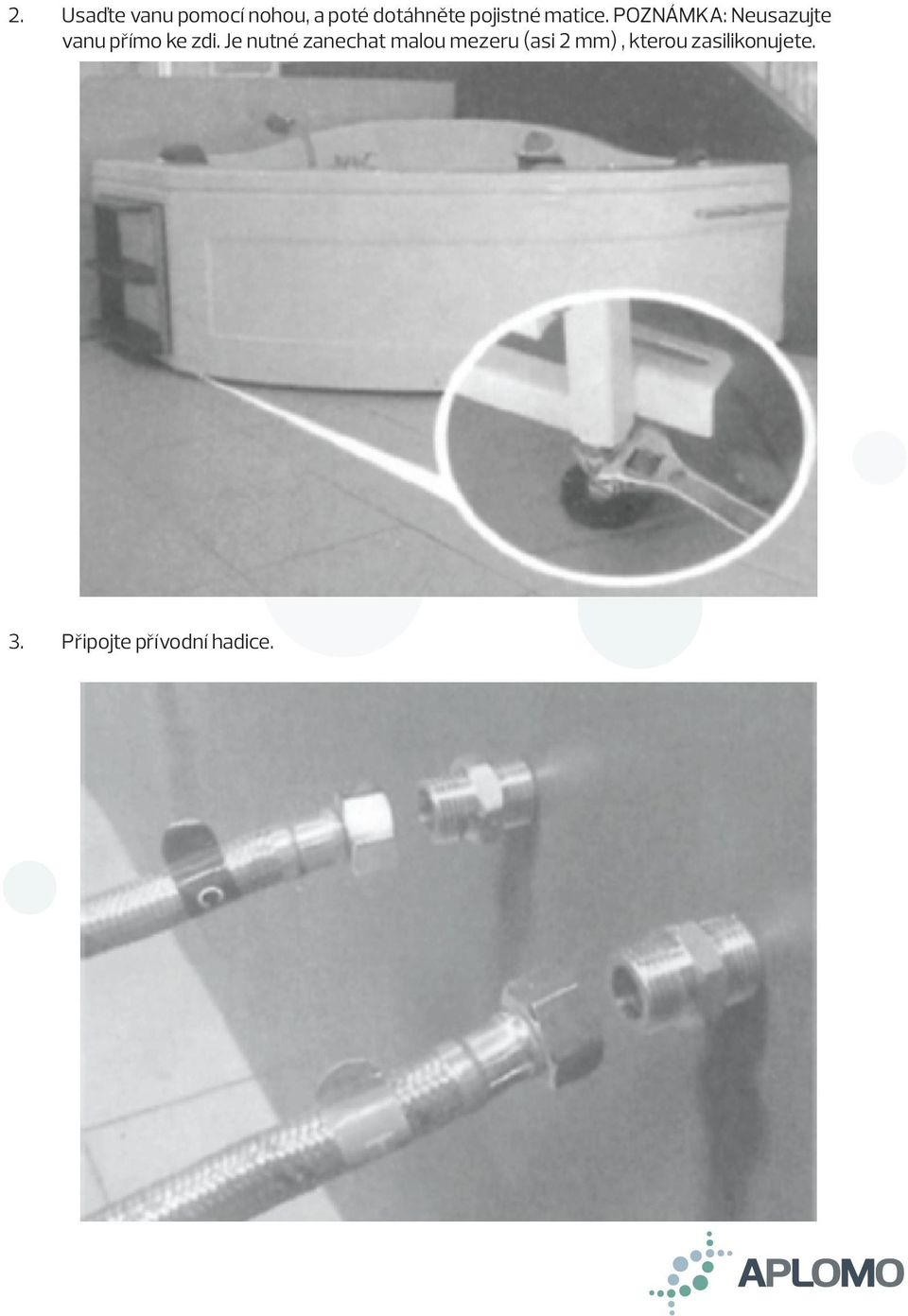

4 2. Usaďte vanu pomocí nohou, a poté dotáhněte pojistné matice. POZNÁMKA: Neusazujte vanu přímo ke zdi. Je nutné zanechat malou mezeru (asi 2 mm), kterou zasilikonujete. 3. Připojte přívodní hadice.

5 4. Připojte odpadní trubku (A) do odpadu vany (B) a do odpadního potrubí objektu. 5. Pokud by to bylo nutné odstranit kryt vany, znovu jej nainstalujte. Příchytky krytu (A) umožňují horizontální i vertikální nastavení.

6 Ovládací panel: 1. Panel se vypíná a zapíná tlačítkem. 2. Blokování tlačítek je aktivováno automaticky po jedné minutě nevyužívání žádného tlačítka. Na vypnout zámek, stiskněte a podržte po dobu- 5. tlačítkem jej zapnete, opětovným stisknutím tlačítka jej vypnete 3. Chcete-li zapnout či vypnout osvětlení, pomocí tlačítek Tlačítkem světlo zapnete 6. čerpadlo zapnete, opětovným stisknutím tlačítka jej vypnete. Chcete-li zapnout nebo vypnout ozonovou pumpu tlačítky zvolte v menu 4. opakujte. UPOZORNĚNÍ: ozonová pumpa se po deseti minutách sama vypne 7. Chcete-li zapnout rádio tlačítky zvolte v Opětovným stisknutím tlačítka vypnete. rádio

Chcete-li zapnout či vypnout osvětlení, pomocí tlačítek Tlačítkem světlo zapnete 6. čerpadlo zapnete, opětovným stisknutím tlačítka jej vypnete.

7 Chcete-li nastavit frekvenci přijmu rádia stiskněte a držte tlačítko dokud se na panelu nerozbliká nápi uložit frekvenci do paměti stiskněte tlačítko stanice automaticky stisněte tlačítko nebo a Chcete-li vybrat uloženou frekvenci tlačítkem, tlačítky vyberte požadovanou frekvenci, rádio se automaticky přeladí na uloženou stanici Hlasitost se nastavuje pomocí tlačítek a. Návod k použití: A - Zvednutím směšovače zvyšujete průtok vody, snižováním páky směšovače průtok snižujete. Otáčením páky doprava snížíte teplotu vody, otočením doleva teplotu vody zvýšíte. B - Přepínač funkcí ma dvě polohy: 1. Voda teče do sprchového panelu 2. Voda tešče do výlevky přepínače. Otočením trysky lze volit proud a jeho směr

nastavuje pomocí tlačítek a. Návod k použití: A - Zvednutím směšovače zvyšujete průtok vody, snižováním páky směšovače průtok snižujete.

8 Bezpečnostní podmínky: 1. Vana musí být řádně uzemněna, přívod el. musí být opatřen proudovým chráničem 30mA se vzdálenostíkontaktů min. 3mm 2. uvedených na typovém štítku. 3. Nelze použít na vanu elektrického zařízení. Mohlo by dojít k ohrožení života a zdraví. Vlhkost může také dojít k poškození těchto zařízení průběhu času a poškodit vanu nutné použít redukční ventil. Není-li tlak odpovídající lázeň nemusí fungovat správně a doporučujeme instalaci regulátoru, i když je vana instalována v prostoru, kde je zvýšený tlak vody. 6. Teplota teplé vody nesmí překročit 60 C. 7. Vana může být používána pouze v místnosti s minimální teplotou 15C. 8. Vodovodní systém musí obsahovat vstupní filtry elektromagnetické ventily a ostatní prvky jsou velmi citlivé na nečistoty 9. Nespouštějte čerpadlo púokud není vana naplněna vodou 10. Tento výrobek je určen pouze pro domácí použití aromatické vlastnosti - osvěžující díla Co. Díky rozdělení molekul ozónu byla založena, je atomový kyslík pro lepší větrání-vání plic a rychlé pronikání dezinfekční vlastnosti. Doporučuje se, aby si to používat jen ne pro dezinfekci vody použité pro dekontaminaci hydraulického systému vany. Poznámka: Vyhněte se dlouhodobému vdechování ozónu - dráždí plíce. 13. Pokud přístroj bude provozován dětmi nebo osobami s omezenou schopností pohybu a orientace, smyslové a omezeným zdravým, ujistěte se, že používání bude probíhat pouze pod dohledem řádně proškolené osoby Základy užívání vany: 1. Masáž ve vaně je dosaženo horizontální masážními tryskami. Ve své činnosti se používá řídící průtok vody při vysokém tlaku. Chcete-li zvýšit účinek míchání je také možné s vodným proudem vzduchu. Výhody-schopné s masážní funkcí má za následek: a) svalová relaxace b) analgetikum 2. Před použitím systému, je doporučena konzultace se svým lékařem. Tato konzultace je důležitá v případě osob s různými nemocemi jako je akutní infekce, krevní sraženiny, selhání ledvin, srdeční choroby, diabetes - to vám umožní nastavit vhodné parametry k léčbě bolesti. Těhotné ženy by se také mělo před použitím vířivé vany poraďte se s lékařem. 4. Před použitím systému zbavte pokožku všech nečistot 5. Teplota vody použité k vyplnění vany by měla být zvolena v závislosti na účinku, který má být dosaženo: a) Studená voda - teplota 30 C - má analgetický, osvěžující a stimulující krevní oběh a látkovou výměnu. Doba koupele by neměla přesáhnout 15 minut. b) Voda na neutrální C má relaxační, uklidňující a snižuje svalové napětí. Voda s teplotou C, má také hypnotický účinek. Doba by neměla přesáhnout 20 minut při teplotě a 15 minut při teplotě C. c) Vodní velmi teplé - teploty nad 39 C - lze použít pouze pod lékařským dohledem. 3. Dítě nemsmí být ve vaně ponecháno bez dozoru

Není-li tlak odpovídající lázeň nemusí fungovat správně a doporučujeme instalaci regulátoru, i když je vana instalována v prostoru, kde je zvýšený tlak vody. 6.

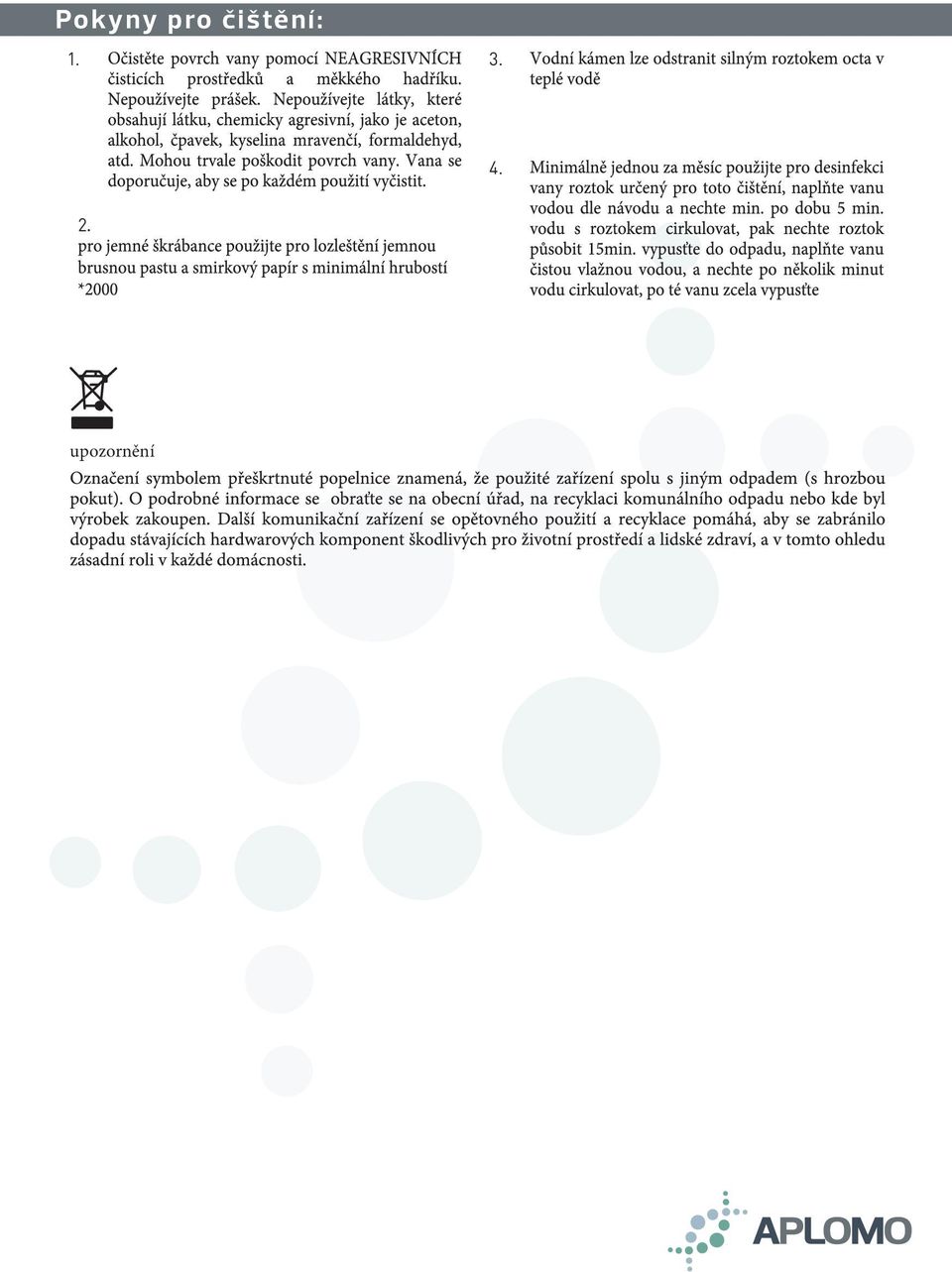

9 Pokyny pro čištění: upozornění

11 Naše kočka AploMačka ráda poradí, je to odbornice na koupelny.

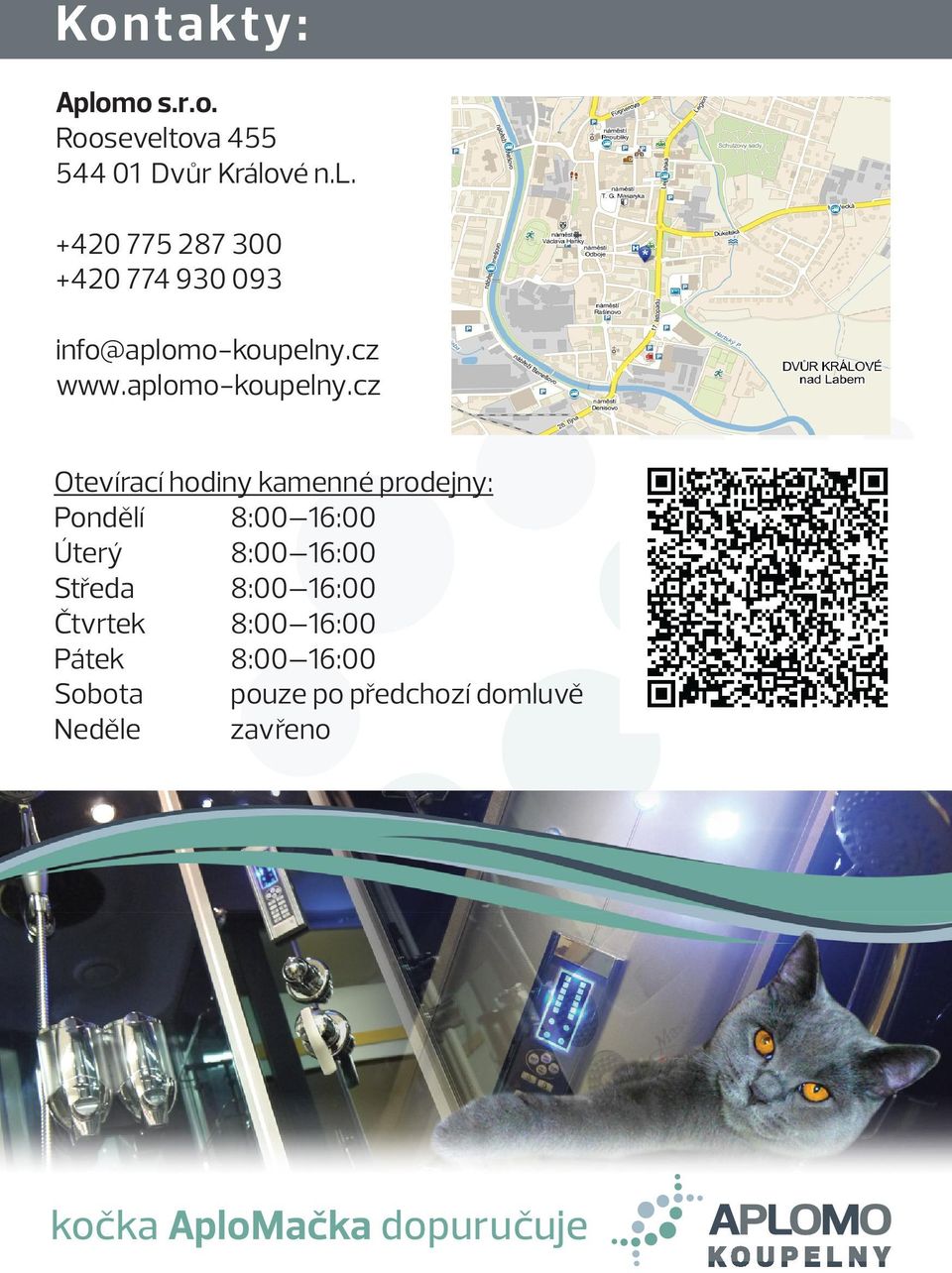

12 Kontakty: Aplomo s.r.o. Rooseveltova Dvůr Králové n.l Otevírací hodiny kamenné prodejny: Pondělí 8:00 16:00 Úterý 8:00 16:00 Středa 8:00 16:00 Čtvrtek 8:00 16:00 Pátek 8:00 16:00 Sobota pouze po předchozí domluvě Neděle zavřeno kočka AploMačka dopuručuje

cz Otevírací hodiny kamenné prodejny: Pondělí 8:00 16:00 Úterý 8:00 16:00 Středa 8:00
