1 pro přípravu teplé vody s ohřívačem SolarCompact Popis výrobku ČR Solární sestava 1 pro přípravu teplé vody se slunečními kolektory Hoval WK 251A nebo IDKM 250 a solární centrálou SolarCompact Sluneční kolektory Hoval 2, popř. 3 vysokoteplotní sluneční kolektory typu Hoval WK 251A nebo Hoval IDKM 250 s měděným absorbérem s vysoce selektivním povlakem, s přivařenými měděnými trubkami a ochranným krytem ze solárního skla. Kolektor je uložen v korozivzdorné hliníkové vaně s vysoce kvalitní tepelnou izolací z minerální vlny (typ WK 251A) nebo jako střešní modul s dřevěnou vanou a tepelnou izolací z minerální vlny (typ IDKM 250). Solární regulace Hoval podle otopné soustavy a podle použitého zdroje tepla lze objednat k regulátoru vytápění TopTronic T Key-moduly se solární funkcí 3, 5, 6 nebo 7 společně s kotlem nebo Centrála SolarCompact s obsahem 300 nebo 400 litrů Solární ohřívač vody, kompletně připravený k připojení, se dvěma pevně zabudovanými topnými vložkami pro solární ohřev a pro ohřev kotlem s bohatě dimenzovanou solární topnou vložkou. Dole s přírubou pro údržbu s 6/4 hrdlem pro instalaci elektrické závitové topné vložky. Vysoce kvalitní protikorozní ochrana díky smaltování podle DIN 4753 a vestavěné ochranné hořčíkové anodě. Tepelná izolace tvrzenou přímo napěněnou polyuretanovou pěnou bez FCKW s fóliovým opláštěním. Solární sada armatur obsahuje oběhové čerpadlo, teploměr, pojistnou armaturu, manometr a kohouty pro vypouštění a napouštění, je zakrytá vkusným krytem, včetně externí expanzní nádoby o obsahu 25 resp. 33 litrů. Hoval koncentrát pro protimrazovou ochranu 10 kg protimrazového prostředku na bázi propylénglykolu. pro autonomní systém nebo jako doplněk ke stávajícímu zařízení: solární regulátor ESR 21-R (jednookruhová solární regulace s mikroprocesorovou technikou) se - 3 vstupy pro snímače teploty - snímačem kolektoru - snímačem teploty vody v ohřívači - nastavitelnou teplotní diferencí - nastavitelným ohraničením maximální teploty - digitálním displejem 1

2 M M Hoval solární sestavy Hoval solární sestava 1 se solární centrálou SolarCompact a slunečním kolektorem WK 251A Hoval solární sestava 1 pro přípravu teplé vody, se solární centrálou SolarCompact (300) a 2 slunečními kolektory WK 251A SP1 SC 300/2 AV obsahuje: - 2 sluneční kolektory WK 251A (5,1 m²) - 1 Airstop - permanentní odvzdušňovač - 1 solární centrálu Solar Compact (300) (bez regulátoru) - 1 expanzní nádobu 25 l - 10 kg solárního protimrazového koncentrátu Montážní příslušenství viz dále. Solární připojovací vedení viz samostatná kapitola. Hoval solární sestava 1 pro přípravu teplé vody, se solární centrálou SolarCompact (400) a 3 slunečními kolektory WK 251A SP1 SC 400/3 AV obsahuje: - 3 sluneční kolektory WK 251A (7,6 m²) - 1 Airstop - permanentní odvzdušňovač - 1 solární centrálu Solar Compact (400) (bez regulátoru) - 1 expanzní nádobu 33 l - 10 kg solárního protimrazového koncentrátu Montážní příslušenství viz dále. Solární připojovací vedení viz samostatná kapitola Regulátor Regulace v kombinaci s tepelným zdrojem Hoval pomocí rozšiřovacích funkcí regulátoru vytápění TopTronic T. Moduly se solární funkcí 3, 5, 6 nebo 7 podle otopné soustavy lze objednat společně s kotlem. 3 Key-Modul 3 pro solární zařízení Funkční klíč 3, 1 snímač kolektoru, 1 snímač zásobníku, 4 volné konektory M 5 Key-Modul 5 pro 2. směšovaný okruh a solární zařízení Funkční klíč 5, 1 snímač teploty topného okruhu,1 snímač kolektoru, 1 snímač zásobníku, 6 volných konektorů Key-Modul 6 pro pevná paliva/akum. zásobník/bivalentní a solární zařízení Funkční klíč 6, 1 snímač kolektoru, 4 jímkové snímače, 6 volných konektorů M Systémová řešení a aplikace viz Hoval CD 7 Key-Modul 7 pro 2. směšovaný okruh, pevná paliva/akum. zásobník/bivalentní a solární zařízení Funkční klíč 7, 1 snímač teploty topného okruhu, 1 snímač kolektoru, 4 jímkové snímače, 8 volných konektorů Pro autonomní zařízení je určen Hoval solární regulátor ESR 21-R

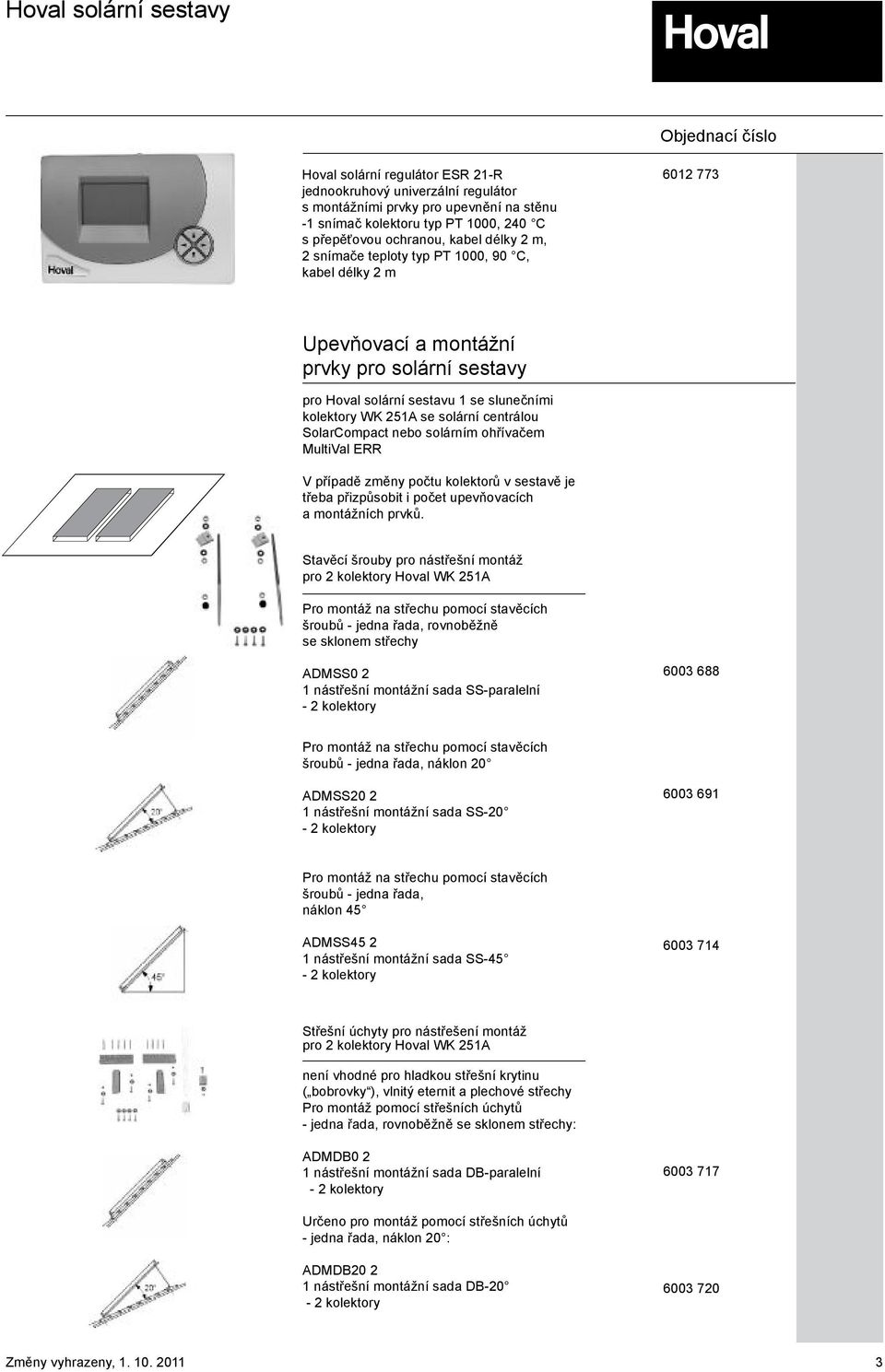

3 Hoval solární regulátor ESR 21-R jednookruhový univerzální regulátor s montážními prvky pro upevnění na stěnu -1 snímač kolektoru typ PT 1000, 240 C s přepěťovou ochranou, kabel délky 2 m, 2 snímače teploty typ PT 1000, 90 C, kabel délky 2 m Upevňovací a montážní prvky pro solární sestavy pro Hoval solární sestavu 1 se slunečními kolektory WK 251A se solární centrálou SolarCompact nebo solárním ohřívačem MultiVal ERR V případě změny počtu kolektorů v sestavě je třeba přizpůsobit i počet upevňovacích a montážních prvků. Stavěcí šrouby pro nástřešní montáž pro 2 kolektory Hoval WK 251A šroubů - jedna řada, rovnoběžně se sklonem střechy ADMSS0 2 1 nástřešní montážní sada SS-paralelní šroubů - jedna řada, náklon 20 ADMSS nástřešní montážní sada SS šroubů - jedna řada, náklon 45 ADMSS nástřešní montážní sada SS Střešní úchyty pro nástřešení montáž pro 2 kolektory Hoval WK 251A není vhodné pro hladkou střešní krytinu ( bobrovky ), vlnitý eternit a plechové střechy Pro montáž pomocí střešních úchytů - jedna řada, rovnoběžně se sklonem střechy: ADMDB0 2 1 nástřešní montážní sada DB-paralelní Určeno pro montáž pomocí střešních úchytů - jedna řada, náklon 20 : ADMDB nástřešní montážní sada DB

4 Stavěcí šrouby pro nástřešní montáž pro 3 kolektory Hoval WK 251A šroubů - jedna řada, rovnoběžně se sklonem střechy ADMSS0 2 1 nástřešní montážní sada SS-paralelní ADMSS0 1 1 nástřešní montážní sada SS-paralelní - 1 kolektor šroubů - jedna řada, náklon 20 ADMSS nástřešní montážní sada SS-20 ADMSS nástřešní montážní sada SS-20-1 kolektor šroubů - jedna řada, náklon 45 ADMSS nástřešní montážní sada SS-45 ADMSS nástřešní montážní sada SS-45-1 kolektor Střešní úchyty pro nástřešení montáž pro 3 kolektory Hoval WK 251A není vhodné pro hladkou střešní krytinu ( bobrovky ), vlnitý eternit a plechové střechy Pro montáž pomocí střešních úchytů - jedna řada, rovnoběžně se sklonem střechy: ADMDB0 2 1 nástřešní montážní sada DB-paralelní ADMDB0 1 1 nástřešní montážní sada DB-paralelní - 1 kolektor Určeno pro montáž pomocí střešních úchytů - jedna řada, náklon 20 : ADMDB nástřešní montážní sada DB-20 ADMDB nástřešní montážní sada DB-20-1 kolektor

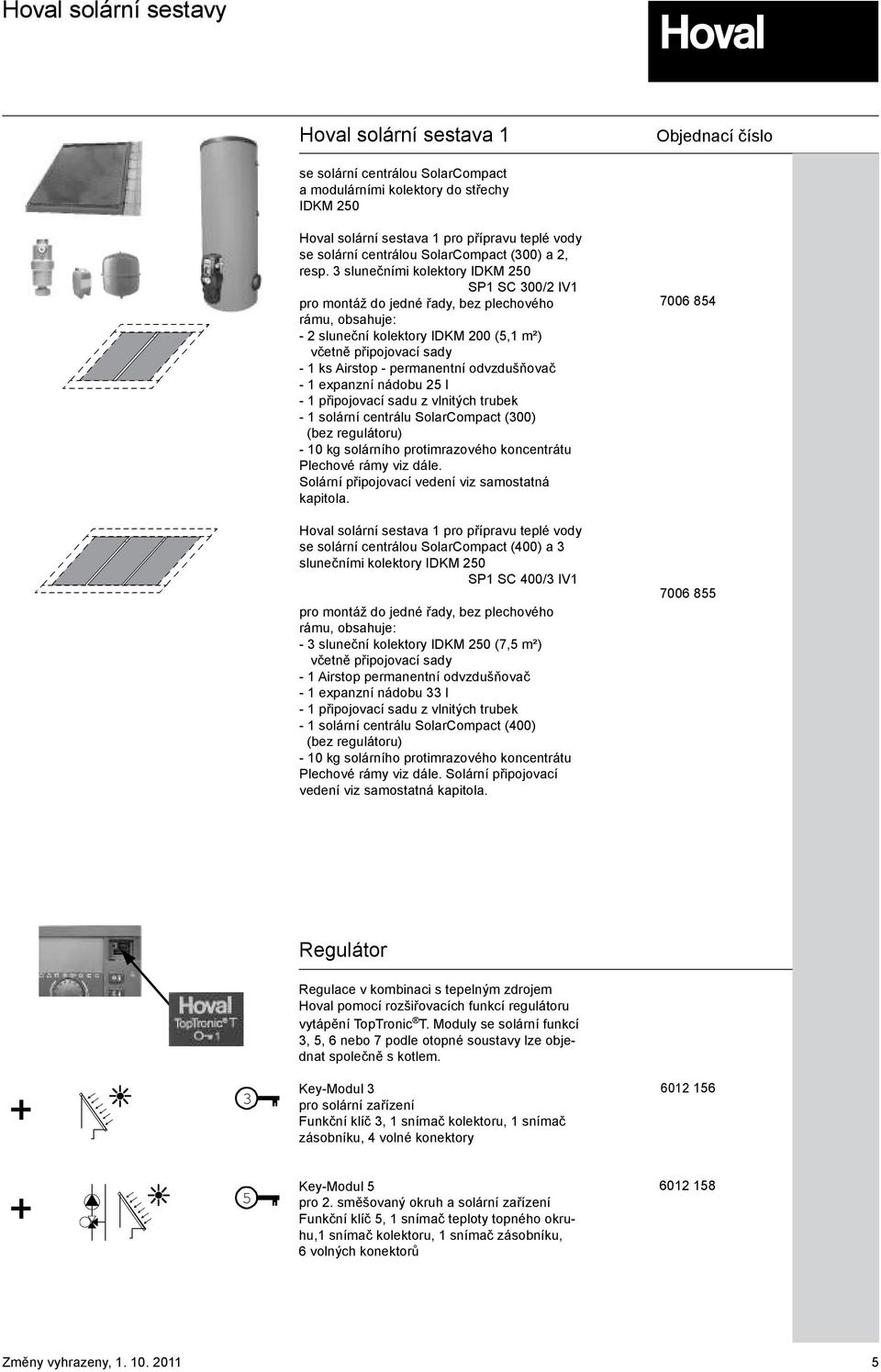

5 Hoval solární sestava 1 se solární centrálou SolarCompact a modulárními kolektory do střechy IDKM 250 Hoval solární sestava 1 pro přípravu teplé vody se solární centrálou SolarCompact (300) a 2, resp. 3 slunečními kolektory IDKM 250 SP1 SC 300/2 IV1 pro montáž do jedné řady, bez plechového rámu, obsahuje: - 2 sluneční kolektory IDKM 200 (5,1 m²) včetně připojovací sady - 1 ks Airstop - permanentní odvzdušňovač - 1 expanzní nádobu 25 l - 1 připojovací sadu z vlnitých trubek - 1 solární centrálu SolarCompact (300) (bez regulátoru) - 10 kg solárního protimrazového koncentrátu Plechové rámy viz dále. Solární připojovací vedení viz samostatná kapitola. Hoval solární sestava 1 pro přípravu teplé vody se solární centrálou SolarCompact (400) a 3 slunečními kolektory IDKM 250 SP1 SC 400/3 IV1 pro montáž do jedné řady, bez plechového rámu, obsahuje: - 3 sluneční kolektory IDKM 250 (7,5 m²) včetně připojovací sady - 1 Airstop permanentní odvzdušňovač - 1 expanzní nádobu 33 l - 1 připojovací sadu z vlnitých trubek - 1 solární centrálu SolarCompact (400) (bez regulátoru) - 10 kg solárního protimrazového koncentrátu Plechové rámy viz dále. Solární připojovací vedení viz samostatná kapitola Regulátor Regulace v kombinaci s tepelným zdrojem Hoval pomocí rozšiřovacích funkcí regulátoru vytápění TopTronic T. Moduly se solární funkcí 3, 5, 6 nebo 7 podle otopné soustavy lze objednat společně s kotlem. 3 Key-Modul 3 pro solární zařízení Funkční klíč 3, 1 snímač kolektoru, 1 snímač zásobníku, 4 volné konektory M 5 Key-Modul 5 pro 2. směšovaný okruh a solární zařízení Funkční klíč 5, 1 snímač teploty topného okruhu,1 snímač kolektoru, 1 snímač zásobníku, 6 volných konektorů

6 M M Hoval solární sestavy 6 Key-Modul 6 pro pevná paliva/akum. zásobník/bivalentní a solární zařízení Funkční klíč 6, 1 snímač kolektoru, 4 jímkové snímače, 6 volných konektorů M 7 Key-Modul 7 pro 2. směšovaný okruh, pevná paliva/akum. zásobník/bivalentní a solární zařízení Funkční klíč 7, 1 snímač teploty topného okruhu, 1 snímač kolektoru, 4 jímkové snímače, 8 volných konektorů Systémová řešení a příklady aplikací viz Hoval CD nebo Pro autonomní zařízení je určen regulátor ESR 21-R Hoval solární regulátor ESR 21-R jednookruhový univerzální regulátor s montážními prvky pro upevnění na stěnu, 1 snímač kolektoru typ PT 1000, 240 C s přepěťovou ochranou, kabel délky 2 m, 2 snímače teploty typ PT 1000, 90 C, kabel délky 2 m Z E B Plechové rámy pro solární sestavy minimální sklon střechy 20 pro Hoval solární sestavu 1 se slunečními kolektory IDKM 250 a solární centrálou SolarCompact V případě změny počtu kolektorů v sestavě je třeba přizpůsobit i počet plechových rámů. Sestava se 2 kolektory Hoval IDKM 250 Pro montáž do jedné řady - tašková střecha Základní sada BLGS Z kompletní plechový rám pro kolektorové pole ze 2 vedle sebe ležících kolektorů. Pro montáž do jedné řady - eternitová střecha Základní sada BLGS E kompletní plechový rám pro kolektorové pole, tvořené 2 vedle sebe ležícími kolektory. Pro montáž do jedné řady - střecha z bobrovek Základní sada BLGS B kompletní plechový rám pro kolektorové pole, tvořené 2 vedle sebe ležícími kolektory Klín pro horní část rámu Je třeba objednat 2 ks. Při dodávce rámů na stavbu Levá a pravá okrajová lišta pro plechové zakrytí na stavbě, pro boční zakrytí kolektorového pole. Je nutná 1 sada na každou řadu kolektorů. Typ RLSER

7 Plechové rámy pro solární sestavy minimální sklon střechy 20 pro Hoval solární sestavu 1 se slunečními kolektory IDKM 250 a solární centrálou SolarCompact Z E B V případě změny počtu kolektorů v sestavě je třeba přizpůsobit i počet plechových rámů. Sestava se 3 kolektory Hoval IDKM 250 Pro montáž do jedné řady - tašková střecha Základní sada BLGS Z kompletní plechový rám pro kolektorové pole ze 2 vedle sebe ležících kolektorů. Rozšiřovací sada BLESH Z pro typ BLGS Z, je určena pro každý přídavný kolektor. Pro montáž do jedné řady - eternitová střecha Základní sada BLGS E kompletní plechový rám pro kolektorové pole ze 2 vedle sebe ležících kolektorů. Rozšiřovací sada BLESH E pro typ BLGS E, je určena pro každý přídavný kolektor. Pro montáž do jedné řady - střecha z bobrovek Základní sada BLGS B kompletní plechový rám pro kolektorové pole ze 2 vedle sebe ležících kolektorů. Rozšiřovací sada BLESH B pro typ BLGS B, je určena pro každý přídavný kolektor Klín pro horní část rámu Je třeba objednat 3 ks Při dodávce rámů na stavbu Levá a pravá okrajová lišta pro plechové zakrytí na stavbě, pro boční zakrytí kolektorového pole. Je nutná 1 sada na každou řadu kolektorů. Typ RLSER

8 Příklad aplikace Solární sestava 1 pro přépravu teplé vody se solární centrálou SolarCompact a solárními kolektory WK 251A/IDKM 250 (základní sestava) Kolektorové pole: 2-3 solární kolektory WK251A / IDKM 250 Key-Modul se solární funkcí TopTronicT 3, 5, 6, 7 TV Solární centrála: Hoval SolarCompact (300,400) Jednookruhový regulátor ERS-21: - 3 vstupy pro teplotní snímače - snímač kolektoru, snímač ohřívače - výstup pro čerpadlo - nastavitelné teplotní diference - omezení maximální teploty - digitální displej V kombinaci s kotlem Hoval s regulátorem TopTronic T (potřebné funkční klíče lze objednat s kotlem). výstup zpátečka SV Ohřívač: - obsah 300 nebo 400 litrů - dvě pevně vestavěné topné vložky pro solární ohřev a ohřev kotlem (tepelným čerpadlem) - vestavěná hořčíková anoda Solární sestava na zpátečce: - pro přímou montáž na hrdlo zpátečky - oběhové čerpadlo - manometr 10bar - pojistný ventil 6 bar - odlučovač vzduchu - tlumicí kryt - nastavení průtočného množství - expanzní nádoba - Airstop - permanentní odvzdušňovač - solární kapalina 8 Změny vyhrazeny,

9 pro přípravu teplé vody a podporu vytápění s akumulačním zásobníkem Popis výrobku Solární sestava 2 pro přípravu teplé vody a částečné solární vytápění, s kolektory Hoval WK 251A nebo IDKM 200, solárním zásobníkem MultiVal ERR a akumulačním zásobníkem EnerVal Hoval sluneční kolektory 6 vysokoteplotních slunečních kolektorů typ Hoval WK 251A nebo Hoval IDKM 250 s měděným absorbérem s vysoce selektivním povlakem, s přivařenými měděnými trubkami a ochranným krytem ze solárního skla. Uložení v korozivzdorné hliníkové vaně s vysoce kvalitní tepelnou izolací z minerální vlny (typ WK 251A), včetně připojovací sady, nebo jako střešní modulární kolektor v dřevěné vaně s izolací z minerální vlny (typ IDKM 250). Hoval koncentrát pro protimrazovou ochranu 20 kg protimrazového prostředku na bázi propylénglykolu Kulový kohout se servopohonem pro přepínání mezi topnými vložkami v akumulačním zásobníku připojení 1 vnitřní závit, jednobodové řízení, kabel 1m, elektrické připojení 230V/50 Hz solární regulátor UVR 61-3 (dvouokruhová solární regulace s mikroprocesorovou technikou) obsahuje: - 6 vstupů pro teplotní snímače, snímač kolektoru, snímače teploty ohřívače, snímač akumulačního zásobníku a ponorné jímky, nastavitelná teplotní diference, nastavitelná omezení maximální teploty, možnost připojení regulace otáček, digitální displej Ohřívač MultiVal ERR obsah 500 litrů Ocelový ohřívač se dvěma integrovanými, bohatě dimenzovanými teplosměnnými plochami z hladkých trubek, umožňující multivalentní ohřev a krátké doby ohřevu, s přírubou pro údržbu nebo pro instalaci elektrické topné vložky, s vysoce jakostní protikorozní ochranou smaltováním podle DIN 4753 a vestavěnou ochrannou hořčíkovou anodou. Tepelná izolace z přímo napěněné polyuretanové pěny bez FCKW s fóliovým opláštěním. Akumulační zásobník EnerVal obsah 800 litrů Zásobník topné vody s připojovacími hrdly pro vytápění, elektrickou topnou vložku, termostat a teploměr. Maximální provozní přetlak 3 bar Maximální provozní teplota 95 C Dodávka obsahuje tepelnou izolaci z měkké pěny pro akumulační zásobník. Solární nabíjecí modul Solex Mini Solární nabíjecí modul DN 20 (¾ ) pro přenos tepla z primárního (solárního ) okruhu do okruhu sekundárního (zásobník) obsahuje: - 4 kulové kohouty s teploměrem - gravitační brzdu na vstupu i výstupu primárního okruhu, jakož i na vstupu sekundárního okruhu - předmontované oběhové čerpadlo pro primární i sekundární okruh - nastavení průtoku obou okruhů s ukazatelem - nerezový deskový tepelný výměník - permanentní odvzdušňovač AirStop - pojistný ventil (6 bar) primárního okruhu - manometr - exibilní nerezovou hadici pro připojení membránové expanzní nádoby - pojistný ventil (3 bar) sekundárního okruhu - proplachovací a plnicí jednotku - nástěnný držák - tepelně izolační box (pěnový polypropylén) skořepinové konstrukce Hoval expanzní nádoba pro solární zařízení 50 l objem 50 litrů, max. provozní přetlak 6 bar 9

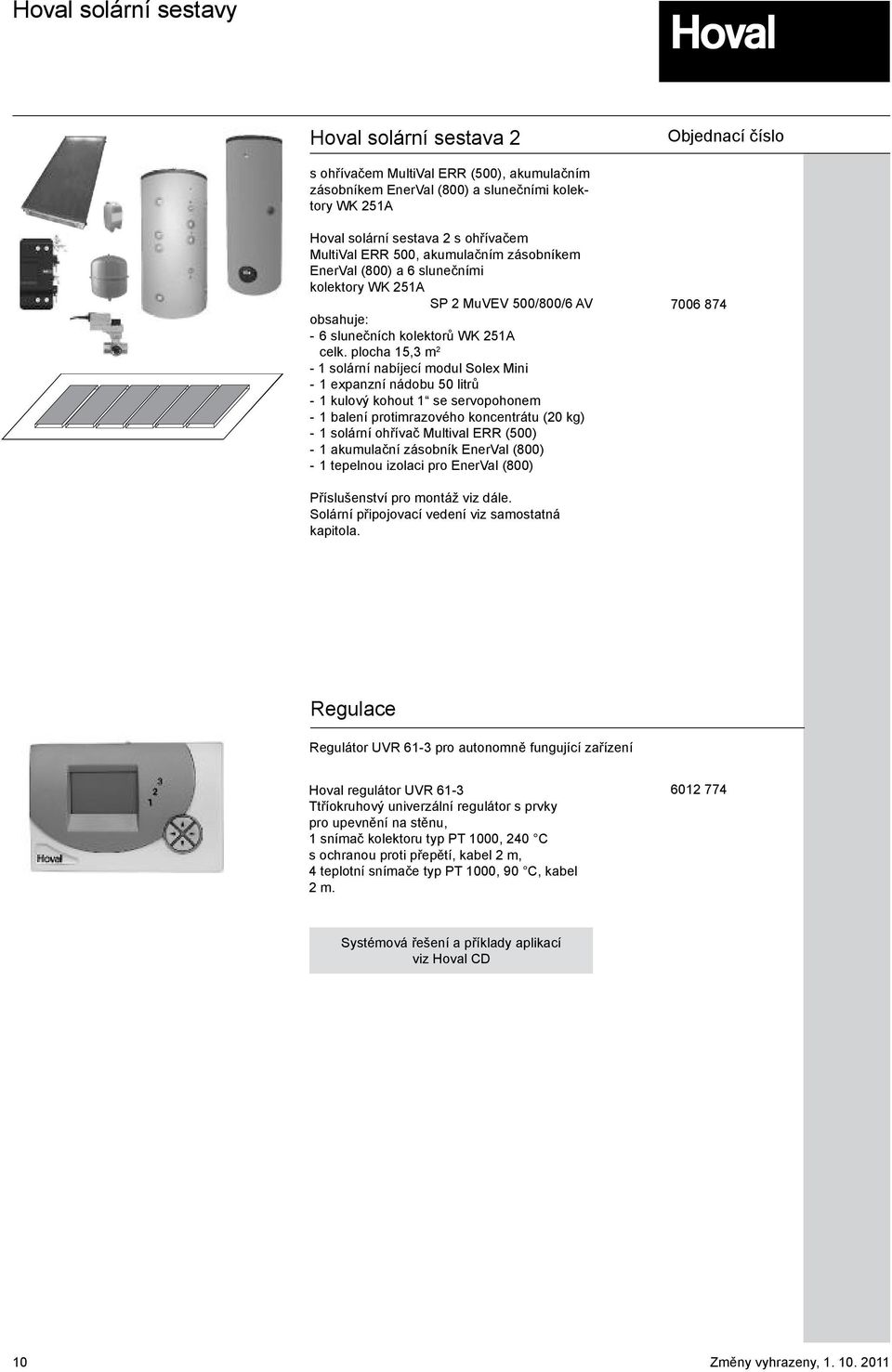

10 Hoval solární sestava 2 s ohřívačem MultiVal ERR (500), akumulačním zásobníkem EnerVal (800) a slunečními kolektory WK 251A Hoval solární sestava 2 s ohřívačem MultiVal ERR 500, akumulačním zásobníkem EnerVal (800) a 6 slunečními kolektory WK 251A SP 2 MuVEV 500/800/6 AV obsahuje: - 6 slunečních kolektorů WK 251A celk. plocha 15,3 m 2-1 solární nabíjecí modul Solex Mini - 1 expanzní nádobu 50 litrů - 1 kulový kohout 1 se servopohonem - 1 balení protimrazového koncentrátu (20 kg) - 1 solární ohřívač Multival ERR (500) - 1 akumulační zásobník EnerVal (800) - 1 tepelnou izolaci pro EnerVal (800) Příslušenství pro montáž viz dále. Solární připojovací vedení viz samostatná kapitola. Regulace Regulátor UVR 61-3 pro autonomně fungující zařízení Hoval regulátor UVR 61-3 Ttříokruhový univerzální regulátor s prvky pro upevnění na stěnu, 1 snímač kolektoru typ PT 1000, 240 C s ochranou proti přepětí, kabel 2 m, 4 teplotní snímače typ PT 1000, 90 C, kabel 2 m Systémová řešení a příklady aplikací viz Hoval CD 10

11 Upevňovací zařízení pro Hoval solární sestavu 2 a 3 se 6 vanovými slunečními kolektory WK 251A Při změně počtu kolektorů je třeba přizpůsobit i počet upevňovacích a montážních prvků. Pro nástřešní montáž se stavěcími šrouby pro 6 kolektorů Hoval WK 251A šroubů - jedna řada, rovnoběžně se sklonem střechy ADMSS0 4 1 ks nástřešní montážní sada SS-paralelní ADMSS0 2 1 ks nástřešní montážní sada SS-paralelní šroubů - jedna řada, náklon 20 ADMSS ks nástřešní montážní sada SS-20 ADMSS ks nástřešní montážní sada SS šroubů - jedna řada, náklon 45 ADMSS ks nástřešní montážní sada SS-45 ADMSS ks nástřešní montážní sada SS Pro nástřešní montáž se střešními úchyty pro 6 kolektorů Hoval WK 251A Pro montáž pomocí střešních úchytů - jedna řada, rovnoběžně se sklonem střechy ADMSSDB0 4 1 ks nástřešní montážní sada DB-paralelní ADMDB0 2 1 ks nástřešní montážní sada DB-paralelní Pro montáž pomocí střešních úchytů - jedna řada, náklon 20 ADMDB ks nástřešní montážní sada DB-20 ADMDB ks nástřešní montážní sada DB

12 Hoval solární sestava 2 s ohřívačem MultiVal ERR, akumulačním zásobníkem EnerVal (800) a modulárními kolektory IDKM 250 do střechy Hoval solární sestava 2 s ohřívačem MultiVal ERR (500), akumulačním zásobníkem EnerVal (800) a 6 střešními modulárními kolektory (15,1 m²) IDKM 250 SP2 MuVEV 500/800/6 IV pro montáž do jedné řady, bez plechových rámů, obsahuje: - 6 slunečních kolektorů IDKM 250 (15,1 m²) - 1 kolektorovou připojovací sadu - 1 solární nabíjecí modul Solex Mini - 1 expanzní nádobu 50 litrů - 1 kulový kohout 1 se servopohonem - 1 balení (20 kg) protimrazového koncentrátu - 1 solární ohřívač MuliVal ERR (500) - 1 akumulační zásobník EnerVal (800) - 1 tepelnou izolaci pro akumulační zásobník 800 l Plechové rámy viz dále. Solární připojovací vedení viz samostatná kapitola. pro montáž do dvou řad, bez plechových rámů SP2 MuVEV 500/800/8 IV2 Plechové rámy viz dále. Solární připojovací vedení viz samostatná kapitola Regulace Regulátor UVR 61-3 pro nezávislá zařízení Hoval regulátor UVR 61-3 Tříokruhový univerzální regulátor s prvky pro upevnění na stěnu: 1 snímač kolektoru typ PT 1000, 240 C s ochranou proti přepětí, kabel 2 m, 4 teplotní snímače typ PT 1000, 90 C, kabel 2 m Systémová řešení a aplikace viz Hoval CD 12

13 Plechové rámy pro solární sestavy minimální sklon střechy 20 pro Hoval solární sestavu 2 se slunečními kolektory IDKM 250 a ohřívačem MultiVal ERR, resp. akumul. zásobníkem EnerVal RR. Z V případě změny počtu kolektorů v sestavě je třeba přizpůsobit i počet plechových rámů. Sestava se 6 kolektory Hoval IDKM 250 Pro montáž do jedné řady - tašková střecha Základní sada BLGS Z kompletní plechový rám pro kolektorové pole ze 2 vedle sebe ležících kolektorů. Rozšiřovací sada BLESH Z pro typ BLGS Z, je určena pro každý přídavný kolektor. Jsou potřebné 4 sady E Pro montáž do jedné řady - eternitová střecha Základní sada BLGS E kompletní plechový rám pro kolektorové pole ze 2 vedle sebe ležících kolektorů. Rozšiřovací sada BLESH E pro typ BLGS E, je určena pro každý přídavný kolektor. Jsou potřebné 4 sady B Pro montáž do jedné řady - střecha z bobrovek Základní sada BLGS B kompletní plechový rám pro kolektorové pole ze 2 vedle sebe ležících kolektorů. Rozšiřovací sada BLESH B pro typ BLGS B, je určena pro každý přídavný kolektor. Jsou potřebné 4 sady Klín pro horní část rámu Dřevěný klín pro podložení horní části rámu, určeno pro střechy pokryté taškami, bobrovkami nebo eternitovými deskami. Pro zvýšení stability je doporučeno použít 1 klín pro každý kolektor. Rozměry: 97 x 263 x 1050 Je třeba objednat 6 ks

14 Sestava se 6 kolektory Hoval IDKM 250 Z Dvouřadá montáž pro střechu s taškami: Základní sada BLGS Z Kompletní plechový rám pro kolektorové pole se 2 vedle sebe ležícími kolektory Rozšiřovací sada BLESH Z pro typ BLGS Z, určená pro každý přídavný kolektor (umístěný mezi) Rozšiřovací sada BLESV ZE pro typ BLGS Z, určená pro každé přídavné kolektorové pole o 2 kolektorech (umístěné nad). Pro každou sadu BLGS Z je potřebná 1 sada- BLESV ZE Rozšiřovací sada MBLESV pro každý další kolektor (umístěný nad) E Dvouřadá montáž pro střechu s eternitem: Základní sada BLGS E Kompletní plechový rám pro kolektorové pole se 2 kolektory Rozšiřovací sada BLESH E pro typ BLGS E, určená pro každý přídavný kolektor (umístěný mezi) Rozšiřovací sada BLESV ZE pro typ BLGS E, určená pro každé přídavné kolektorové pole o 2 kolektorech (umístěné nad). Pro každou sadu BLGS E je potřebná 1 sada- BLESV ZE Rozšiřovací sada MBLESV pro každý další kolektor (umístěný nad)

15 B Dvouřadá montáž pro střechu s bobrovkami: Základní sada BLGS B Kompletní plechový rám pro kolektorové pole se 2 kolektory Rozšiřovací sada BLESH B pro typ BLGS B, určená pro každý přídavný kolektor (umístěný mezi) Rozšiřovací sada BLESV B pro typ BLGS B, určená pro každé přídavné kolektorové pole o 2 kolektorech (umístěné nad). Pro každou sadu BLGS B je potřebná 1 sada BLESV B Rozšiřovací sada MBLESV pro každý další kolektor (umístěný nad) Klín pro podložení horní části rámu Jsou potřebné 3 kusy Příslušenství potřebné pro dodávku a montáž plechových rámů stavbou Jednořadá montáž (6 kolektorů v řadě) Levá a pravá postranní lišta pro boční orámování kolektorového pole na stavbě, je potřebná 1 sada na každou řadu kolektorů typ RLSER Dvouřadá montáž: (2 x 3 kolektory ve dvou řadách) Levá a pravá postranní lišta pro boční orámování kolektorového pole na stavbě, je potřebná 1 sada na každou řadu kolektorů typ RLSER Horizontální středová lišta pro 2 kolektory, určená pro víceřadou montáž a rámování na stavbě typ RLMSMR Rozšiřovací sada MBLESV pro každý další kolektor (umístěný nad)

16 Příklad aplikace Solární sestava 2 pro přípravu teplé vody a solární podporu vytápění se solárním ohřívačem MultiVal ERR (500), akumulačním zásobníkem EnerVal (800) a solárními kolektory WK 251A/IDKM 250 (základní sestava) Kolektorové pole 6 ks solárních kolektorů Wk 251A / IDKM 250 TV výstup vstup Akumulační zásobník 800 litrů ocelový včetně tepelné izolace SV Víceokruhový regulátor UVR 61-3: Ohřívač obsah 500 litrů: - 6 vstupů pro teplotní snímače (snímač teploty se 2 pevně vevařenými topnými vložkami kolektoru, ohřívače a akumulačního zásobníku) hořčíkovou anodou pro solární ohřev, s vestavěnou ochrannou - výstup čerpadla - výstup pro relé přepínacího ventilu - nastavitelná teplotní diference - nastavitelné omezení maximální teploty - digitální displej (regulace není součástí sestavy) Solární nabíjecí modul a příslušenství: - oběhové čerpadlo - tepelný výměník - manometr 10 bar - pojistný ventil 6 bar - odvzdušňovač - tepelná izolace - nastavení průtočného množství - expanzní nádoba - solární kapalina - přepínací kulový kohout se servopohonem 16 Změny vyhrazeny,

17 pro přípravu teplé vody a podporu vytápění s ohřívačem CombiSol WRS Popis výrobku Solární sestava 3 pro přípravu teplé vody a částečné solární vytápění se slunečními kolektory WK 251A/IDKM 250 a ohřívačem Hoval CombiSol WRS Solární kolektor Hoval 4, resp. 5 vysokoteplotních slunečních kolektorů Hoval typ Hoval WK 251A, nebo 4, resp. 5 kolektorů Hoval IDKM 250 s absorbérem s vysoce selektivním povlakem s přivařenými měděnými trubkami a ochranným krytem ze solárního skla. Uložení v korozivzdorné hliníkové vaně s vysoce kvalitní tepelnou izolací z minerální vlny (typ WK 251A), nebo jako střešní modulární kolektor v dřevěné vaně s tepelnou izolací z minerální vlny (typ IDKM 250). Solární regulace Hoval podle otopné soustavy a podle použitého zdroje tepla lze objednat k regulátoru vytápění TopTronic T Key-moduly se solární funkcí 3, 5, 6 nebo 7 společně s kotlem nebo jako nezávislý systém i jako doplněk ke stávajícímu zařízení: solární regulátor ESR 21-R (jednookruhová solární regulace s mikroprocesorovou technikou) se - 3 vstupy pro snímače teploty - snímačem kolektoru - snímačem teploty vody v ohřívači - nastavitelnou teplotní diferencí - nastavitelným ohraničením maximální teploty - digitálním displejem Ohřívač CombiSol obsah 800, resp litrů Ocelový akumulační zásobník s integrovaným nerezovým ohřívačem (220 litrů), s vestavěným bohatě dimenzovaným solárním tepelným výměníkem. Má sifonové hrdlo pro připojení vytápěcího systému a pro teplou vodu, hrdla pro elektrickou závitovou topnou vložku, termostat a teploměr. Tepelná izolace bez FCKW, z měkké polyuretanové pěny s polystyrolovým opláštěním. Provozní přetlak akumul. zásobníku: max. 3 bar Provozní přetlak ohřívače: max. 10 bar Solární sestava armatur Tepelně izolovaná sestava s oběhovým čerpadlem pro solární okruh, obsahuje: - kulový kohout - gravitační brzdu se zesílenou pružinou a připojením teploměru - teploměr na vstupu i výstupu - kohout pro vypouštění a pojistný plnicí kohout - nástěnný držák - připojení expanzní nádoby - oběhové čerpadlo - průtokový ventil s displejem - permanentní odvzdušňovač Airstop Hoval koncentrát pro protimrazovou ochranu 20 kg protimrazového prostředku na bázi polypropylénglykolu Hoval expanzní nádoba pro solární zařízení 33, resp. 50 litrů Expanzní nádoba o obsahu 33/50 llitrů, maximální provozní přetlak 6 bar. 17

18 Hoval solární sestava 3 s Hoval CombiSol a vanovými slunečními kolektory WK 251A Hoval solární sestava pro přípravu teplé vody a solární podporu vytápění, s Hoval CombiSol WRS (800) a 4 slunečními kolektory WK 251A SP CombiSol WRS 800/4 AV obsahuje: - 4 sluneční kolektory WK 251A celková plocha 10,2 m 2-1 solární sestavu armatur - 1 expanzní nádobu 50 litrů - 1 balení (20 kg) protimrazového koncentrátu - 1 CombiSol WRS (800) s pevně vestavěným solárním tepelným výměníkem a tepelnou izolací Montážní příslušenství viz dále. Solární připojovací vedení viz samostatná kapitola. Hoval solární sestava pro přípravu teplé vody a solární podporu vytápění, s Hoval CombiSol WRS (1000) a 5 slunečními kolektory WK 251A SP CombiSol WRS 1000/5 AV obsahuje: - 5 slunečních kolektorů WK 251A celková plocha 12,8 m 2-1 solární sestavu armatur - 1 expanzní nádobu 50 litrů - 1 balení (20 kg) protimrazového koncentrátu - 1 CombiSol WRS (1000) s pevně vestavěným solárním tepelným výměníkem a tepelnou izolací Montážní příslušenství viz dále. Solární připojovací vedení viz samostatná kapitola. 18

19 M M Hoval solární sestavy Regulace Regulace v kombinaci s tepelným zdrojem Hoval pomocí přídavných funkcí regulátoru vytápění TopTronic T. Key-moduly se solární funkcí 3, 5, 6 nebo 7 podle otopné soustavy lze objednat společně s kotlem. 3 Key-Modul 3 pro solární zařízení Funkční klíč 3, 1 snímač kolektoru, 1 snímač ohřívače, 4 volné konektory M 5 Key-Modul 5 pro 2. směšovaný okruh a solární zařízení Funkční klíč 5, 1 snímač teploty topného okruhu, 1 snímač kolektoru, 1 snímač ohřívače, 6 volných konektorů Key-Modul 6 pro pevná paliva/akumulační zásobník /bivalentní a solární zařízení Funkční klíč 6, 1 snímač kolektoru, 4 jímkové snímače, 6 volných konektorů M 7 Key-Modul 7 pro 2. směšovaný okruh, pevná paliva/ akumulační zásobník/bivalentní a solární zařízení Funkční klíč 7, 1 snímač teploty topného okruhu, 1 snímač kolektoru, 4 jímkové snímače, 8 volných konektorů Pro autonomní zařízení je určen solární regulátor ESR 21-R Hoval solární regulátor ESR 21-R jednookruhový univerzální regulátor s montážními prvky pro upevnění na stěnu 1 snímač kolektoru typ PT 1000, 240 C s přepěťovou ochranou, kabel délky 2 m, 2 snímače teploty typ PT 1000, 90 C, kabel délky 2 m Systémová řešení a apříklady aplikací viz Hoval CD 19

20 Upevňovací zařízení pro Hoval solární sestavu pro přípravu teplé vody a podporu vytápění se solárními kolektory WK 251A a solárním zásobníkem CombiSol WRS). V případě změny počtu kolektorů v sestavě je třeba přizpůsobit i počet upevňovacích a montážních prvků! Pro nástřešní montáž se stavěcími šrouby pro 4 kolektory Hoval WK 251A šroubů - jedna řada, rovnoběžně se sklonem střechy. ADMSS0 4 1 ks nástřešní montážní sada SS-paralelní šroubů - jedna řada, sklon 20 ADMSS ks nástřešní montážní sada SS šroubů - jedna řada, sklon 45 ADMSS ks nástřešní montážní sada SS Pro nástřešní montáž se střešními úchyty pro 4 kolektory Hoval WK 251A Pro montáž pomocí střešních úchytů - jedna řada, rovnoběžně se sklonem střechy ADMSSDB0 4 1 ks nástřešní montážní sada DB-paralelní Pro montáž pomocí střešních úchytů - jedna řada, náklon 20 ADMDB ks nástřešní montážní sada DB

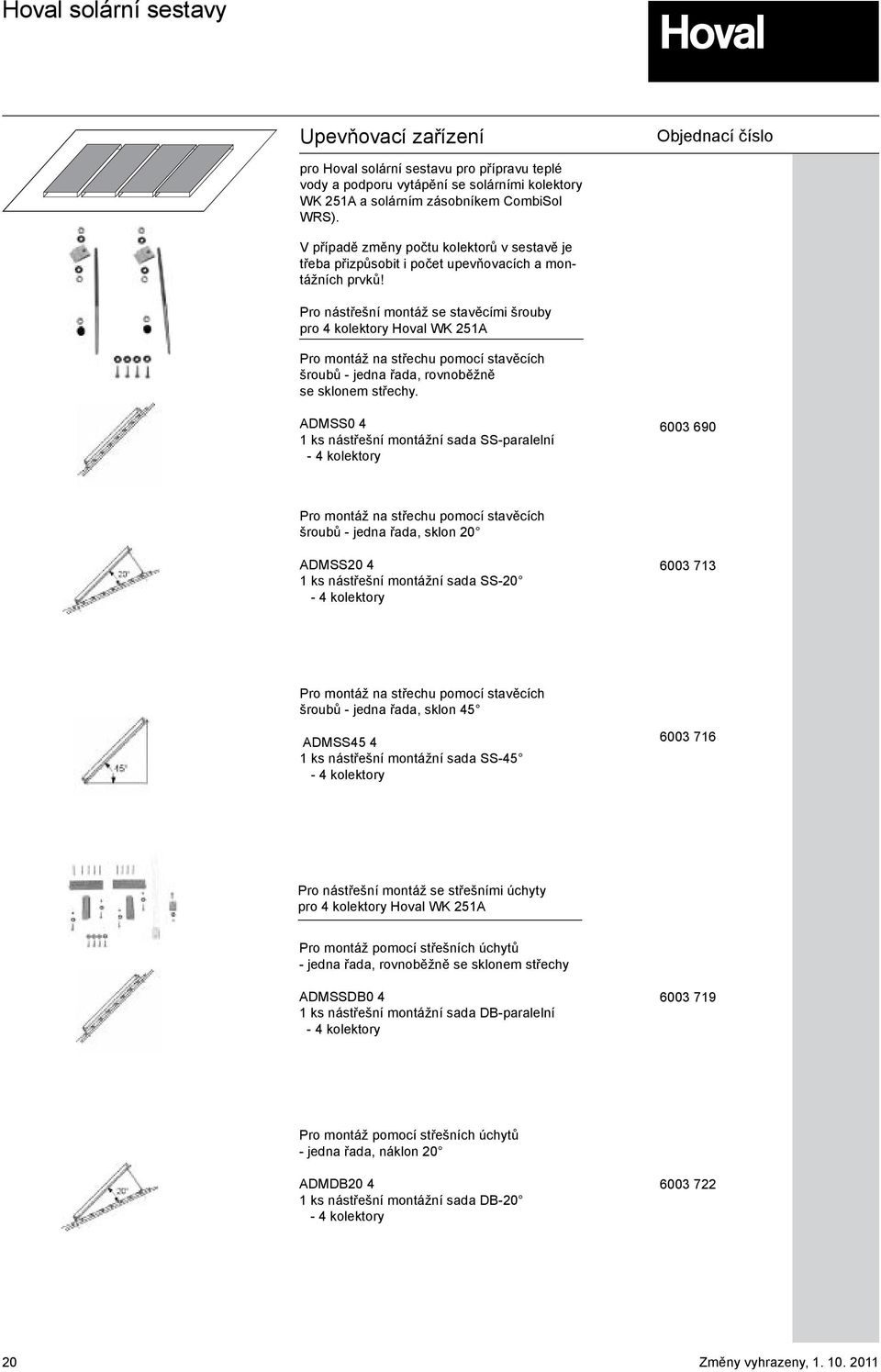

21 Upevňovací zařízení pro Hoval solární sestavu pro přípravu teplé vody a podporu vytápění se solárními kolektory WK 251A a solárním zásobníkem CombiSol WRS). V případě změny počtu kolektorů v sestavě je třeba přizpůsobit i počet upevňovacích a montážních prvků! Pro nástřešní montáž se stavěcími šrouby pro 5 kolektorů Hoval WK 251A šroubů - jedna řada, rovnoběžně se sklonem střechy. ADMSS0 4 1 ks nástřešní montážní sada SS-paralelní ADMSS0 1 1 ks nástřešní montážní sada SS-paralelní kolektor šroubů - jedna řada, sklon 20 ADMSS ks nástřešní montážní sada SS ADMSS nástřešní montážní sada SS kolektor šroubů - jedna řada, sklon 45 ADMSS ks nástřešní montážní sada SS-45 ADMSS kus nástřešní montážní sada SS kolektor

22 Upevňovací zařízení Pro nástřešní montáž se stavěcími šrouby pro 5 kolektorů Hoval WK 251A není vhodné pro střechy s bobrovkami, vlnitým eternitem nebo plechovými taškami šroubů - jedna řada, rovnoběžně se sklonem střechy. ADMSSDB0 4 1 ks nástřešní montážní sada DB-paralelní - ADMDB0 1 1 ks nástřešní montážní sada DB-paralelní kolektor šroubů - jedna řada, sklon 20 ADMSSDB ks nástřešní montážní sada DB-20 - ADMDB ks nástřešní montážní sada DB kolektor

23 Hoval solární sestava 3 s CombiSol WRS a modulárními kolektory IDKM 250 pro montáž do střechy Hoval solární sestava 3 pro přípravu teplé vody a vytápění, s Hoval CombiSol WRS (800) a 4 slunečními kolektory IDKM 250 SP CombiSol WRS 800/4 IV montáž do jedné řady bez plechového rámu, obsahuje: - 4 sluneční kolektory (10,1 m²) IDKM kolektorové připojovací sady - 2 připojovací sady vlnovcových trubic - 1 solární sestavu armatur - 1 expanzní nádrž 50 litrů - 1 balení (20 kg) protimrazového koncentrátu - 1 ohřívač CombiSol WRS (800) včetně solárního tepelného výměníku a tepelné izolace Plechové rámy viz dále. Solární připojovací vedení viz samostatná kapitola. montáž do dvou řad bez plechových rámů SP CombiSol WRS 800/4 IV Plechové rámy viz dále. Solární připojovací vedení viz samostatná kapitola. Hoval solární sestava pro přípravu teplé vody a vytápění, s Hoval CombiSol WRS (1000) a 5 slunečními kolektory IDKM 250 SP CombiSol WRS 1000/5 IV1 montáž do jedné řady bez plechových rámů, obsahuje: - 5 slunečních kolektorů IDKM 250 (12,6 m²) - 2 kolektorové připojovací sady - 2 připojovací sady vlnovcových trubic - 1 solární sestavu armatur - 1 expanzní nádobu 50 l - 1 balení (20 kg) protimrazového koncentrátu - 1 ohřívač CombiSol WRS (1000) včetně pevně vestavěného solárního tepelného výměníku a tepelné izolace Plechové rámy viz dále. Solární připojovací vedení viz samostatná kapitola. 23

24 M M Hoval solární sestavy Regulace Regulace v kombinaci s tepelným zdrojem Hoval pomocí rozšiřovacích funkcí regulátoru vytápění TopTronic T. Moduly se solární funkcí 3, 5, 6 nebo 7 podle otopné soustavy lze objednat společně s kotlem. 3 Key-Modul 3 pro solární zařízení Funkční klíč 3, 1 snímač kolektoru, 1 snímač zásobníku, 4 volné konektory M 5 Key-Modul 5 pro 2. směšovaný okruh a solární zařízení Funkční klíč 5, 1 snímač teploty topného okruhu,1 snímač kolektoru, 1 snímač zásobníku, 6 volných konektorů Key-Modul 6 pro pevná paliva/akum. zásobník/bivalentní a solární zařízení Funkční klíč 6, 1 snímač kolektoru, 4 jímkové snímače, 6 volných konektorů M 7 Key-Modul 7 pro 2. směšovaný okruh, pevná paliva/akum. zásobník/bivalentní a solární zařízení Funkční klíč 7, 1 snímač teploty topného okruhu, 1 snímač kolektoru, 4 jímkové snímače, 8 volných konektorů Pro autonomní zařízení je určen solární regulátor ESR 21-R Hoval solární regulátor ESR 21-R jednookruhový univerzální regulátor s montážními prvky pro upevnění na stěnu, 1 snímač kolektoru typ PT 1000, 240 C s přepěťovou ochranou, kabel délky 2 m, 2 snímače teploty typ PT 1000, 90 C, kabel délky 2 m Systémová řešení a příklady aplikací viz Hoval CD 24

25 Z Plechové rámy pro solární sestavy minimální sklon střechy 20 pro Hoval solární sestavu se slunečními kolektory IDKM 250 a ohřívačem CombiSol WRS. V případě změny počtu kolektorů v sestavě je třeba přizpůsobit i počet plechových rámů. Sestava se 4 kolektory Hoval IDKM 250 Pro montáž do jedné řady - tašková střecha Základní sada BLGS Z kompletní plechový rám pro kolektorové pole ze 2 vedle sebe ležících kolektorů. Rozšiřovací sada BLESH Z pro typ BLGS Z, je určena pro každý přídavný kolektor. Jsou potřebné 2 sady E Pro montáž do jedné řady - eternitová střecha Základní sada BLGS E kompletní plechový rám pro kolektorové pole ze 2 vedle sebe ležících kolektorů. Rozšiřovací sada BLESH E pro typ BLGS E, je určena pro každý přídavný kolektor. Jsou potřebné 2 sady B Pro montáž do jedné řady - střecha z bobrovek Základní sada BLGS B kompletní plechový rám pro kolektorové pole ze 2 vedle sebe ležících kolektorů. Rozšiřovací sada BLESH B pro typ BLGS B, je určena pro každý přídavný kolektor. Jsou potřebné 2 sady Klín pro horní část rámu Dřevěný klín pro podložení horní části rámu, určeno pro střechy pokryté taškami, bobrovkami nebo eternitovými deskami. Pro zvýšení stability je doporučeno použít 1 klín pro každý kolektor. Rozměry: 97 x 263 x 1050 Je třeba objednat 4 ks

26 Z Plechové rámy pro solární sestavy minimální sklon střechy 20 pro Hoval solární sestavu se slunečními kolektory IDKM 250 a ohřívačem CombiSol WRS. V případě změny počtu kolektorů v sestavě je třeba přizpůsobit i počet plechových rámů. Sestava s 5 kolektory Hoval IDKM 250 Pro montáž do jedné řady - tašková střecha Základní sada BLGS Z kompletní plechový rám pro kolektorové pole ze 2 vedle sebe ležících kolektorů. Rozšiřovací sada BLESH Z pro typ BLGS Z, je určena pro každý přídavný kolektor. Jsou potřebné 3 sady E Pro montáž do jedné řady - eternitová střecha Základní sada BLGS E kompletní plechový rám pro kolektorové pole ze 2 vedle sebe ležících kolektorů. Rozšiřovací sada BLESH E pro typ BLGS E, je určena pro každý přídavný kolektor. Jsou potřebné 3 sady B Pro montáž do jedné řady - střecha z bobrovek Základní sada BLGS B kompletní plechový rám pro kolektorové pole ze 2 vedle sebe ležících kolektorů. Rozšiřovací sada BLESH B pro typ BLGS B, je určena pro každý přídavný kolektor. Jsou potřebné 3 sady Klín pro horní část rámu Dřevěný klín pro podložení horní části rámu, určeno pro střechy pokryté taškami, bobrovkami nebo eternitovými deskami. Pro zvýšení stability je doporučeno použít 1 klín pro každý kolektor. Rozměry: 97 x 263 x 1050 Je třeba objednat 5 ks

27 Sestava se 4 kusy Hoval IDKM 250 Z Dvouřadá montáž pro střechu s taškami: Základní sada BLGS Z Kompletní plechový rám pro kolektorové pole se 2 kolektory, umístěnými vedle sebe Rozšiřovací sada BLESV ZE pro typ BLGS Z, potřebná pro každé další přídavné kolektorové pole o 2 kolektorech (umístěné nad). Pro každou sadu BLGS Z je potřebná 1 Rozšiřovací sada E Dvouřadá montáž pro eternitovou střechu: Základní sada BLGS E Kompletní plechový rám pro kolektorové pole se 2 kolektory Rozšiřovací sada BLESV ZE pro typ BLGS E, potřebná pro každé další přídavné kolektorové pole o 2 kolektorech (umístěné nad). Pro každou sadu BLGS E je potřebná 1 Rozšiřovací sada

28 B Dvouřadá montáž pro střechu s bobrovkami: Základní sada BLGS B Kompletní plechový rám pro kolektorové pole se 2 kolektory Erweiterungsset Typ BLESV B pro typ BLGS B, potřebná pro každé další přídavné kolektorové pole o 2 kolektorech (umístěné nad). Pro každou sadu BLGS B je potřebná 1 Rozšiřovací sada Klín pro horní část rámu Dřevěný klín pro podložení horní části rámu, určeno pro střechy pokryté taškami, bobrovkami nebo eternitovými deskami. Pro zvýšení stability je doporučeno použít 1 klín pro každý kolektor. Rozměry: 97 x 263 x 1050 Je třeba objednat 2 ks Potřebné příslušenství pro dodávku plechových rámů stavbou Jednořadá montáž (4 kolektory v jedné řadě): Levá a pravá boční lišta pro montáž plechových rámů stavbou - pro boční zakrytí kolektorového pole; potřebná 1 sada pro každou řadu kolektorů, typ RLSER Dvouřadá montáž (2 x 2 kolektory ve dvou řadách): Levá a pravá boční lišta pro montáž plechových rámů stavbou - pro boční zakrytí kolektorového pole; potřebná 1 sada pro každou řadu kolektorů, typ RLSER Horizontální střední kryt pro 2 kolektory, pro montáž do více řad a montáž rámů stavbou, typ RLMSMR

29 Příklad aplikace Solární sestava 3 pro přípravu teplé vody a částečné solární vytápění s ohřívačem CombiSol a solárními kolektory WK 251A nebo IDKM 250 Kombinovaný solární zásobník Hoval CombiSol WRS Kolektorové pole 4-5 solárních kolektorů WK215A / IDKM 250 TV od kotle Key-modul se solární funkcí TopTronicT 3,5,6,7 dohřev kotlem od kotle ke kotli SV Hoval CombiSol Akumulační zásobník se solárním výměníkem, se spirálovým výměníkem z nerezové vlnovcové trubky pro přípravu teplé vody a s tepelnou izolací. Regulace V kombinaci s kotlem Hoval s regulací TopTronic T doplněním Key-modulu (potřebné funkční klíče lze objednat s kotlem) Tříokruhový regulátor ESR 21 3 vstupy pro teplotní smímače snímač kolektoru snímače teploty ohřáté vody výstup čerpadla nastavitelná teplotní diference omezení maximální teploty digitální displej Solární sestava s čerpadlem pro montáž na stěnu včetně solárního oběhového čerpadla tepelná izolace nastavení/displej průtočného množství odvzdušňovač manometr 10 bar pojistný ventil 6 bar expanzní nádoba solární kapalina 29
