1 Gymnázium, Brno, Elgartova 3 GE - Vyšší kvalita výuky CZ.1.07/1.5.00/ III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Téma: Elektřina a magnetismus

2 Autor: Název: Alena Škárová Datum vytvoření: Jednoduchý elektrický obvod, zdroj elektrického napětí Cílová skupina: Vzdělávací obor: Střední školy Fyzika

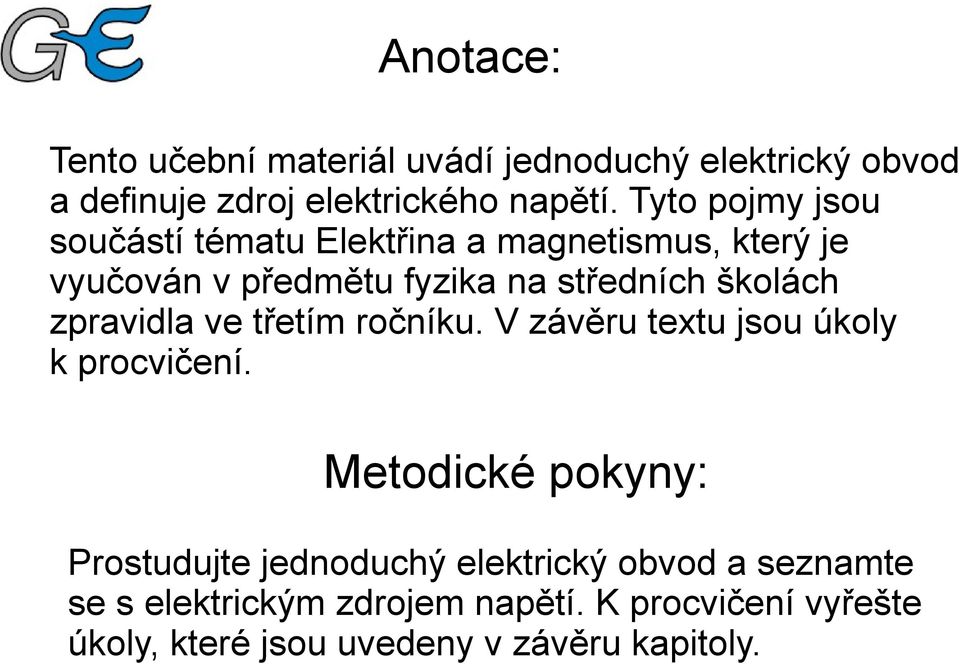

3 Anotace: Tento učební materiál uvádí jednoduchý elektrický obvod a definuje zdroj elektrického napětí. Tyto pojmy jsou součástí tématu Elektřina a magnetismus, který je vyučován v předmětu fyzika na středních školách zpravidla ve třetím ročníku. V závěru textu jsou úkoly k procvičení. Metodické pokyny: Prostudujte jednoduchý elektrický obvod a seznamte se s elektrickým zdrojem napětí. K procvičení vyřešte úkoly, které jsou uvedeny v závěru kapitoly.

4 Jednoduchý elektrický obvod Spínač Elektrický zdroj napětí + Elektrický spotřebič (žárovka) Spojovací vodiče

5 Jednoduchý elektrický obvod obsahuje: Elektrický zdroj napětí = zařízení, které ve vodivých částech obvodu vytváří elektrické pole volné částice s nábojem se uspořádaně pohybují uzavřeným obvodem prochází elektrický proud. Zdroj napětí = aktivní část elektrického obvodu. Spínač = zařízení pro spínání a rozpínání obvodu. Elektrický spotřebič = zařízení, které elektrickou energii převádí na jiný druh energie (např. žárovka světelná, elektromotor mechanická). Spojovací vodiče propojují jednotlivá zařízení obvodu. Nejčastěji se používají vodiče z mědi a hliníku. Jsou chráněny izolačním materiálem.

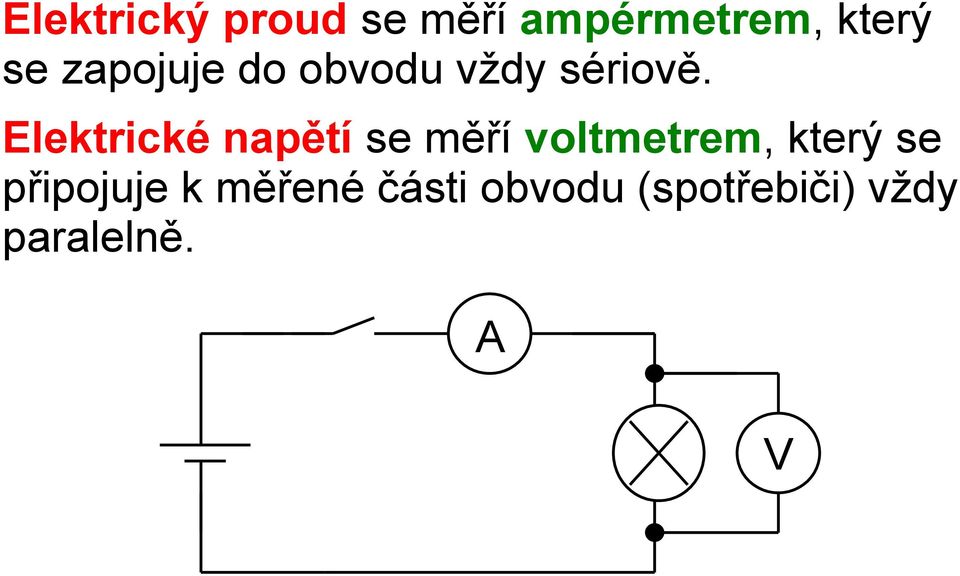

6 Elektrický proud se měří ampérmetrem, který se zapojuje do obvodu vždy sériově. Elektrické napětí se měří voltmetrem, který se připojuje k měřené části obvodu (spotřebiči) vždy paralelně. A V

7 Elektrický zdroj napětí přeměňuje jiný druh energie na energii elektrickou udržuje stálé napětí mezi svorkami uvnitř zdroje charakteristické vlastnosti zdroje: elektromotorické napětí Ue uvnitř zdroje svorkové napětí U mezi venkovními svorkami zdroje

8 Schéma elektrického zdroje vyznačení sil, které působí na kladné volné částice. + F el + příjem energie U e + F neel F el U výdej energie

9 Ve vnější části obvodu se volné částice s nábojem pohybují ve směru působení elektrostatických sil. Ty při tomto pohybu konají práci: W = U Q Uvnitř zdroje se ale volné částice pohybují proti směru elektrostatických sil zde působí ještě jiné síly neelektrostatického původu. Tyto síly konají práci W z uvnitř zdroje při přenesení náboje Q na základě čehož se definuje elektromotorické napětí: U e = W z Q

10 K vnějším svorkám zdroje není připojen spotřebič zdrojem neprochází proud (zdroj naprázdno) elektrostatické a neelektrostatické síly jsou v rovnováze napětí nezatíženého zdroje se nazývá napětí naprázdno U 0 a platí: U 0 = U e Připojením spotřebiče poruší se rovnováha elektrostatických a neelektrostatických sil práce neelektrostatických sil se částečně spotřebuje uvnitř zdroje pro zatížený zdroj platí: U < U e Svorkové napětí zatíženého zdroje je menší než elektromotorické napětí.

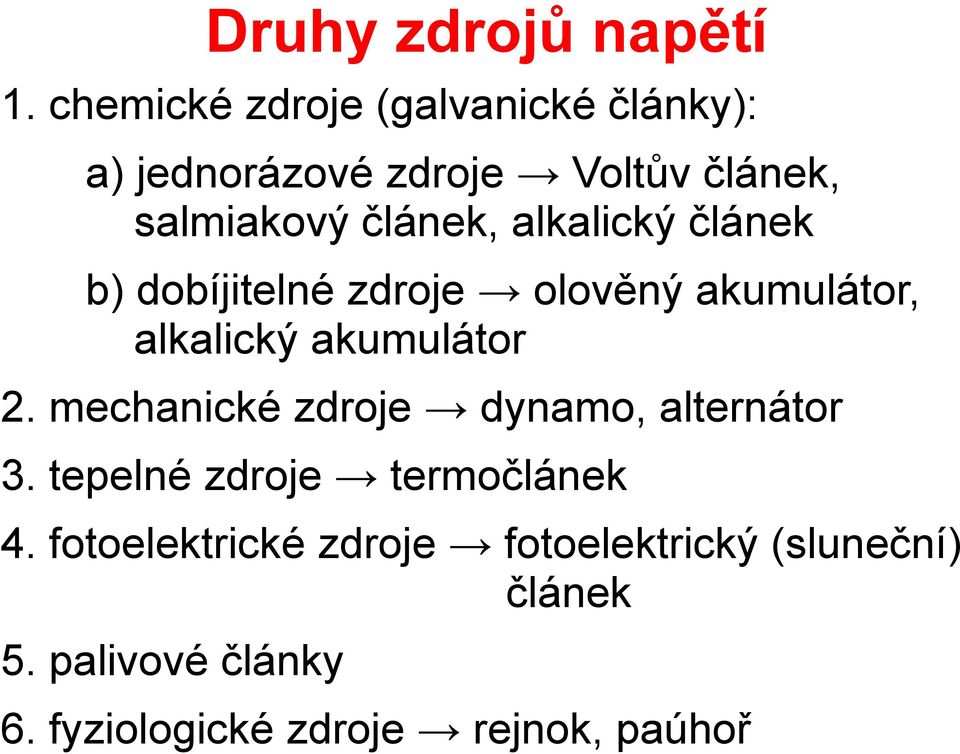

11 Druhy zdrojů napětí 1. chemické zdroje (galvanické články): a) jednorázové zdroje Voltův článek, salmiakový článek, alkalický článek b) dobíjitelné zdroje olověný akumulátor, alkalický akumulátor 2. mechanické zdroje dynamo, alternátor 3. tepelné zdroje termočlánek 4. fotoelektrické zdroje fotoelektrický (sluneční) článek 5. palivové články 6. fyziologické zdroje rejnok, paúhoř

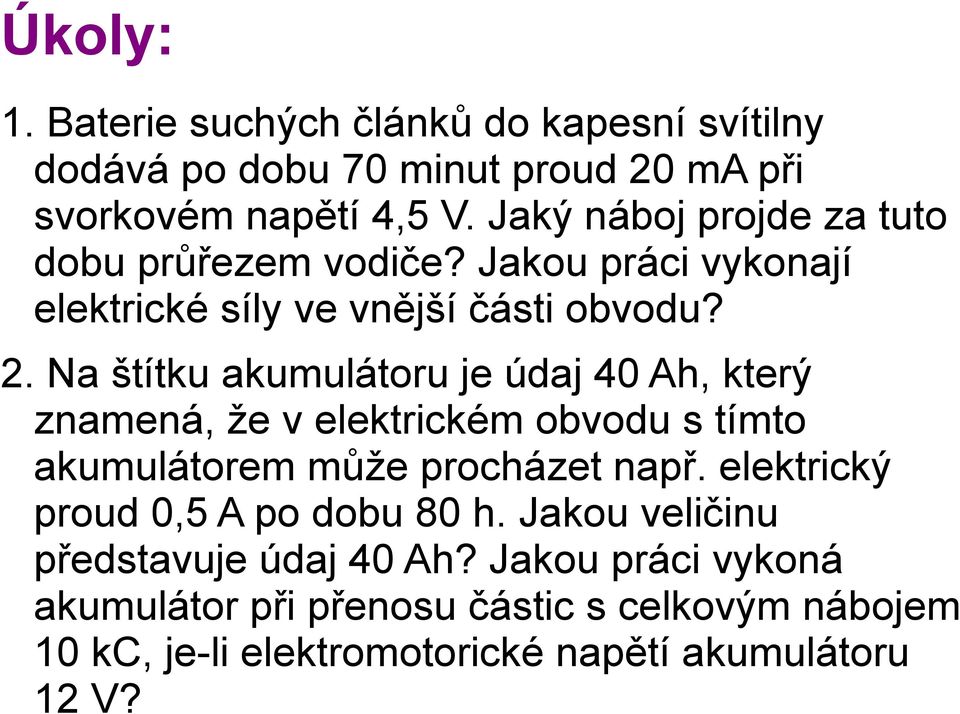

12 Úkoly: 1. Baterie suchých článků do kapesní svítilny dodává po dobu 70 minut proud 20 ma při svorkovém napětí 4,5 V. Jaký náboj projde za tuto dobu průřezem vodiče? Jakou práci vykonají elektrické síly ve vnější části obvodu? 2. Na štítku akumulátoru je údaj 40 Ah, který znamená, že v elektrickém obvodu s tímto akumulátorem může procházet např. elektrický proud 0,5 A po dobu 80 h. Jakou veličinu představuje údaj 40 Ah? Jakou práci vykoná akumulátor při přenosu částic s celkovým nábojem 10 kc, je li elektromotorické napětí akumulátoru 12 V?

13 Řešení: 1. Průřezem vodiče projde náboj 84 C, elektrické síly ve vnějším obvodu vykonají práci 378 J. 2. Údaj 40 Ah představuje elektrický náboj 144 kc, akumulátor vykoná práci 120 kj.
