FYZIKA, OPTIKA, OPTICKÁ ZOBRAZENÍ

Transkript

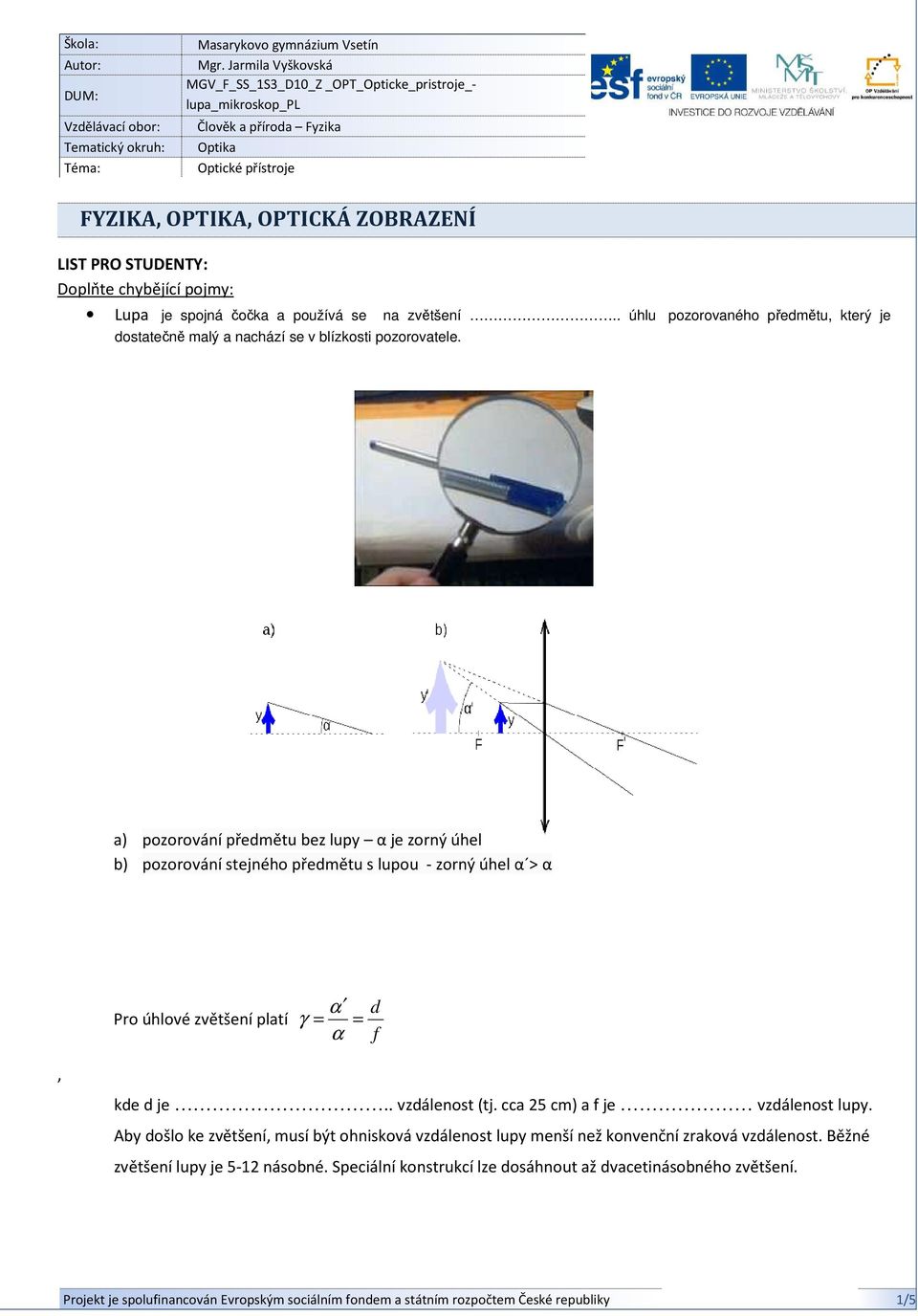

1 Škola: Autor: DUM: Vzdělávací obor: Tematický okruh: Téma: Masarykovo gymnázium Vsetín Mgr. Jarmila Vyškovská MGV_F_SS_1S3_D10_Z _OPT_Opticke_pristroje_- lupa_mikroskop_pl Člověk a příroda Fyzika Optika Optické přístroje FYZIKA, OPTIKA, OPTICKÁ ZOBRAZENÍ LIST PRO STUDENTY: Doplňte chybějící pojmy: Lupa je spojná čočka a používá se na zvětšení.. úhlu pozorovaného předmětu, který je dostatečně malý a nachází se v blízkosti pozorovatele. a) pozorování předmětu bez lupy α je zorný úhel b) pozorování stejného předmětu s lupou - zorný úhel α > α Pro úhlové zvětšení platí α d γ = = α f, kde d je.. vzdálenost (tj. cca 25 cm) a f je vzdálenost lupy. Aby došlo ke zvětšení, musí být ohnisková vzdálenost lupy menší než konvenční zraková vzdálenost. Běžné zvětšení lupy je 5-12 násobné. Speciální konstrukcí lze dosáhnout až dvacetinásobného zvětšení. 1/5

2 Mikroskop: Základem mikroskopu jsou čočky, které tvoří a. Jednoduchý mikroskop je složen ze dvou.. soustav čoček, které mají společnou optickou osu. Část mikroskopu, která je nazývána., má malou ohniskovou vzdálenost (řádově v milimetrech). Pozorovaný předmět se umisťuje blízko před předmětové ohnisko, takže vzniká..,. a.. obraz. Tento obraz vzniká mezi druhou částí mikroskopu, tzv.., a jeho předmětovým ohniskem. Vzniklý obraz pak pozorujeme okulárem podobně jako lupou, čímž získáváme další zvětšení. Ohnisková vzdálenost okuláru se pohybuje v řádech centimetrů. Obrazové ohnisko objektivu a předmětové ohnisko okuláru nesplývají, ale jsou od sebe vzdáleny o hodnotu, jehož hodnota se u mikroskopu pohybuje mezi 15 cm a 20cm. Pro úhlové zvětšení mikroskopu platí vztah d Z = γγ 0 =, ff 0 kde γ a γ 0 označuje zvětšení objektivu a okuláru, f je obrazová ohnisková vzdálenost objektivu, f 0 je předmětová ohnisková vzdálenost okuláru, je optický interval mikroskopu a je konvenční zraková vzdálenost. Optickým mikroskopem se běžně dosahuje zvětšení 50 až Maximální teoretické zvětšení je asi /5

3 3/5

4 OTÁZKY A ÚKOLY 1) Pozorovatel s normálním zrakem nastavil mikroskop tak, aby viděl ostře. Jak si musí upravit mikroskop krátkozraký pozorovatel? ( vysunout okulár) 2) Řešte úlohy: [ 1 ] str.210/122, 123 a str. 212/133 POZNÁMKY Prohlédněte si animace ZDROJE [01] LEPIL, O., BEDNAŘÍK, M., ŠIROKÁ, M. Sbírka úloh z fyziky pro střední školy. Dotisk 2. vydání. Praha : Prométheus, s. ISBN X [02] LEPIL, Oldřich, Fyzika pro gymnázia - Optika. 3. vydání. Praha : Prometheus, s. ISBN [03] TULČINSKIJ,M.J.; Zbierka kvalitatívnych úloh z fyziky: ALFA, VTEL, Bratislava 1978 [04] Opticke_zobrazeni_lupa.svg.png [05] [06] g/250px-optical_microscope_nikon_alphaphot_%2b.jpg [07] Schema_mikroskopu.svg.png 4/5

5 METODICKÝ LIST Název školy Masarykovo gymnázium Vsetín Číslo projektu CZ.1.07/1.5.00/ Autor Mgr. Jarmila Vyškovská Název šablony III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Název DUMu MGV_F_SS_1S3_D10_Z _OPT_Opticke_pristroje_-lupa_mikroskop_PL Stupeň a typ vzdělávání Gymnaziální vzdělávání Vzdělávací oblast Člověk a příroda Vzdělávací obor Fyzika Tematický okruh Optika Druh učebního materiálu Pracovní list Cílová skupina Žák, let Anotace Pracovní list určen do výuky studentům Vybavení, pomůcky - Klíčová slova fyzika, optika, světlo, optická zobrazení, lupa, mikroskop Datum /5
