1 ČOV Úvaly NÁVRH ŘEŠENÍ ROZŠÍŘENÍ ČOV STUDIE spol. s r.o. Datum zpracování: 07/2018, revize 11/2018

2 OBSAH DOKUMENTACE: 1. IDENTIFIKAČNÍ ÚDAJE 2. PODKLADY 3. ÚVOD ROZBOR PROBLÉMU 4. NÁVRH ŘEŠENÍ 5. ODHAD CENOVÝCH NÁKLADŮ 6. ZÁVĚR 2

3 1. IDENTIFIKAČNÍ ÚDAJE Název akce: ČOV Úvaly Návrh rozšíření ČOV Místo stavby: areál ČOV, pozemky p.č. 3219/6 a 3214/4, k.ú. Úvaly Kraj: Středočeský Stupeň dokumentace: Studie Investor: Město Úvaly, Pražská 276, Úvaly IČO: tel.: Zpracovatel: spol. s r.o. Nad Královskou oborou 43, Praha 7 IČO: tel.: info@aquabox.eu Datum zpracování: Květen-červenec 2018, revize listopad

4 2. PODKLADY Listinné podklady: Výsledky rozborů přítoku a odtoku za rok 2017 a 2018 Technické služby města Úvaly p.o. Provozní řád ČOV VaK Mladá Boleslav s.r.o. červen 2012 Provozní záznamy ČOV za rok 2017 a 2018 Technické služby města Úvaly p.o. Podklady v elektronické podobě: Bilance rozborů přítoku a odtoku za rok 2015, 2016, 2017 Technické služby města Úvaly p.o. Povolení k nakládání s vodami MěÚ Brandýs nad Labem Stará Boleslav, OŽP, č.j. 100/31505/2016 z Poplatkové přiznání za rok 2015, 2016, 2017 Technické služby města Úvaly p.o. Produkce a nakládání s odpady za rok 2015, 2016, 2017 Technické služby města Úvaly p.o. hhášení MŽP za rok 2015, 2016, 2017 Technické služby města Úvaly p.o. Výkres situace areálu po dostavbě a intenzifikaci ve formátu pdf Hydroprojekt a.s., květen 2011 Výřez katastrálního plánu zájmového území ve formátu pdf Provozní záznamy obsluhy ČOV Osobní prohlídky na místě v průběhu zpracování na místě Osobní konzultace s vedoucím obsluhy ČOV panem Kolaříkem 4

5 3. ÚVOD ROZBOR PROBLÉMU Úkolem této studie je zpracovat návrh rozšíření stávající čistírny odpadních vod z města Úvaly na kapacitu EO. Stávající čistírna odpadních vod se nachází na pozemcích 3219/2, 3219/4, 3219/5, 3219/6 a 3219/12 v k.ú. Úvaly. Výstavba ČOV probíhala etapovitě v návaznosti na rozvoj obce. Původní ČOV byla v roce 2012 technologicky dovybavena na kapacitu 4x1500 EO a byla provedena realizace nového stejně-mechanického předčištění. Snímek katastrální mapy Právní stav ČOV Čistírna odpadních vod Úvaly vypouští předčištěné odpadní vody na základě Rozhodnutí, vydaném MěÚ Brandýs nad Labem-Stará Boleslav, OŽP pod č.j. 100/31505/2016 z , kterým se povoluje vypouštění odpadních vod do recipientu Výmola v následujícím množství: Q prům = 9,5 l.s -1 Q max = 27,8 l.s -1 Max. Q měsíční = m 3 /měsíc Q roční = m 3 /rok 5

6 a kvalitě: Ukazatel hodnota p (mg.l -1 ) hodnota m (mg.l -1 ) Bilance (t.rok -1 ) CHSK Cr 90,0 120,0 20,97 BSK 5 18,0 25,0 5,39 NL 20,0 30,0 5,99 NH 4 -N 8,0 * 15,0** 2,40 P celk 2,0 * 5,0 0,60 *aritmetický průměr za kalendářní rok ** platí pro teplotu na odtoku vyšší než 12 C Identifikace recipientu a místu vypouštění: Název obce: Úvaly (538957) Název k.ú.: Úvaly u Prahy (775738) P.č. pozemku dle KN: 3213/1 Název vodního toku: Výmola Říční km : 16,071 Číslo hydrologického pořadí : IDVT : Q 355 : 54 l/s Q prům : 288 l/s Vzhledem ke kapacitě vodohospodářského díla a počtu připojených subjektů se dle zákona o vodovodech a kanalizacích jedná o čistírnu (a kanalizaci) pro veřejnou potřebu. Popis kanalizace a ČOV Veřejná kanalizace v městě Úvaly je řešena jako gravitační s tím, že 2 lolality jsou připojeny k páteřními řadu tlakově přes centrální čerpací stanice odpadních vod. Hlavní kanalizační přivaděče stoka A a stoka B jsou v areálu ČOV svedeny do šachty 513, ze které jsou odpadní vody svedeny kameninovým potrubím DN 300 na objekt strojně mechanického předčištěn. Čistírna odpadních vod Úvaly byla vybudována v roce 2011 rozšířením a intenzifikována na stávající na kapacitu 6000 ekvivalentních obyvatel. ČOV je řešena jako čtyřlinková s strojněmechanickým předčištěním, čerpací stanicí odpadních vod, chemickým srážením fosforu, aerovanými kalojemy a strojním odvodněním kalu. Odpadní vody natékají gravitačně přes strojně stíraná hrubá česla s šířkou průlin 30 mm do čerpací jímky odpadních vod. Shrabky z česlí jsou vynášeny šnekovým dopravníkem do kontejneru. Odpadní voda je čerpána ponornými čerpadly v sestavě 2 pracovní + 1 záložní na jednotku integrovaného hrubého předčištění. Provoz čerpadel je řízen frekvenčními měniči a je omezen na maximální výtlak 24 l/s v souladu s povolením k vypouštění. Čerpací jímka je osazena bezpečnostním přepadem, zaústěným do odtoku z ČOV. integrované hrubé předčištění sestává z jemných strojně stíraných česlí s lisem shrabků a podélného lapáku písku. mechanicky 6

7 předčištěná voda natéká gravitačně na rozdělovací objekt, který dělí nátok na čtyři identické paralelní biologické linky. Biologický stupeň je navržený jako průtočná aktivace s nízkým zatížením a sestává z selektoru, denitrifikační nádrže, nitrifikační nádrže a čtvercové vertikální dosazovací nádrže s kónickým dnem. Selektor je řešen jako oxický, aerovaný středobublinným aeračním systémem z centrálního rozvodu tlakového vzduchu. Dochází zde k mísení odpadní vody a vratným aktivovaným kalem. Tento technologický stupeň slouží k inhibici vláknitého bytnění kalu. Denitrifikační nádrž slouží k odbourávání dusičnanových forem dusíku a částečné biologické eliminaci fosforu za anoxických podmínek. Nádrž není provzdušňována pouze mechanicky míchána. Homogenizaci zajišťuje ponorné vrtulové míchadlo, provozované v cyklovaném režimu. Nitrifikační nádrž je provzdušňována a homogenizována tlakovým vzduchem, distribuovaným přes jemnobublinné aerační elementy. Zdrojem tlakového vzduchu jsou dmychadla v sestavě 4 pracovní + 1 záloha. Provoz dmychadel je ovládán frekvenčním měničem dle aktuální koncentrace kyslíku v nitrifikační nádrži signálem z kyslíkové sondy. V tomto stupni dochází k odbourávání organického znečištění biologickým procesem za oxických podmínek. Do odtoku z nitrifikačních nádrží je zaústěno dávkování síranu železitého na chemické srážení fosforu. Dosazovací nádrž je řešena jako čtvercová vertikální z kónickým dnem a slouží k separaci vyčištěné vody od aktivovaného kalu prostou sedimentací. Technologicky je vystrojena matutkovým (hydropneumatickým) čerpadlem vratného/přebytečného kalu, sběrem plovoucích nečistot s mamutkovým čerpadlem a ofukem hladiny. Potrubí vratného kalu je osazeno ručními armaturami pro možnost odběru přebytečného kalu do kalojemu. Plovoucí nečistoty jsou čerpány stejně jako vratný kal do selektoru. Vyčištěná voda je odebírána z hladiny obvodovým sběrným žlabem, ze kterého odtéká přes měrný objekt do odtoku. Vyčištěnou vodu je možno jímat do jímky ostřikové vody a dále používána na ostřik a úklid v objektu strojního odvodnění kalu. Dále je na odtoku instalována měrná šachta s Parshallovým žlabem P3 a měřením výšky hladiny ultrazvukovou sondou. Přebytečný kal je čerpán z dosazovacích nádrží do objektu kalového hospodářství, které sestává ze tříkomorového kalojem a strojního odvodnění kalu. Přebytečný kal v kalojemu je aerován přes jemnobublinný aerační rošt a zahušťován sedimentací a odčerpáváním odsazené kalové vody. Stabilizovaný zahuštěný kal je odávkován roztokem polyflokulantu a odvodňován na sítopásovém lisu. Chemické hospodářství pro chemické srážení fosforu tvoří dvouplášťová zásobní nádrž síranu železitého o objemu 15 m3 a čtveřice dávkovacích čerpadel. ČOV je v současné době provozována na 4 linky, kalové a chemické hospodářství je v běžném provozu. Technologické výpočty stávajícího stavu ČOV Stávající čistírna odpadních vod Úvaly je koncipována jako čtyřlinková o kapacitě 4 x 1500 EO. Před dalšími projekčními pracemi je třeba zjistit, zda nově připojené lokality zahrnují pouze občanskou zástavbu nebo i zdroje průmyslových odpadních vod a tyto zohlednit v dalších technologických výpočtech. Dále je třeba provést posouzení hydraulické kapacity obou kanalizačních přivaděčů. 7

8 Název ČOV: Kraj: Nadmořská výška: Kanalizace : Počet ekv.obyvatel: Specif.množství odpad.vod: Průměrný denní přítok odpad. vod Q24,m Denní přítok prům.odpad.vod Q24,p Množství balast.vod QB Úvaly Středočeský 250 m.n.m. jednotná gravitační/tlaková 6000 EO 120 l/eo/den 720,00 m3/den 0,00 m3/den 120,00 m3/den Výpočet množství odpadních vod Průměrný bezdeštný denní přítok Q24 840,00 m3/den = 35,0 m3/hod = 9,72 l/s Součinitel denní nerovnoměrnosti kd 1,4 Maximální bezdeštný přítok odpad.vod Qd 1092,00 m3/den = 45,5 m3/hod = 12,6 l/s Součinitel max.hod.nerovnoměrnosti kh 2,0 Maximální bezdeštný hodinový přítok Qh 86,0 m3/hod = 23,9 l/s Průměrné roční množ. vypouštěných vod m3/rok Výpočet kvality odpadních vod Parametr mg/l t/rok kg/den BSK ,4 360 CHSKCr ,8 720 NL ,5 330 NH4-N 64,3 19,7 54 Norg. 28,6 8,8 24 Ncelk. 92,9 28,5 78 Pc 7,1 2,2 6 Výpočet parametrů aktivačního procesu Objem denitrifikační nádrže V ANDN 418,0 m 3 se selektory Objem nitrifikační nádrže V ANNN 985,6 m 3 Celkový objem aktivace V 1403,6 m 3 Celková plocha aktivace S 319,0 m 2 Hloubka vody v aktivační nádrži H 4,4 m Poměr f D (V ANDN/V ) 0,3 Koncentrace sušiny aktiv.kalu X 4,0 kg/ m 3 Celková zásoba kalu v aktivaci 5614,4 kg Minimální teplota aktiv.směsi T min 10 o C Maximální teplota aktiv.směsi T max 15 o C ČSN Objemové látkové zatížení kalu dle BSK5 B V 0,256 kg/( m 3.den) 0,1-0,5 Povrchové látkové zatížení dle BSK5 B A 58,3 g/(m 2.den) Látkové zatížení kalu dle BSK5 B X 0,06 kg/(kg.den) 0,05-0,1 Doba zdržení v denitrifikační nádrži 11,9 hod Doba zdržení v nitrifikační nádrži 28,2 hod Celková doba zdržení v aktivaci 40,1 hod Denní množství odtahovaného kalu 234,0 kg/den Koncentrace odtahovaného kalu X W 10,0 kg/ m 3 Průtok odtahovaného kalu Q W 1,0 m 3 /hod Stáří kalu O X 23,3 dne 8

9 Jak vyplývá z porovnání technologických parametrů s ČSN, objemy nádrží aktivace jsou navrženy s dostatečnou rezervou. Množství odpadních vod a jejich kvalita byly převzaty s poskytnutých podkladů s tím, že podíl balastních vod byl odhadnut. Jejich podíl bude ve skutečnosti vyšší a je třeba v budoucnu jejich množství omezit. Vzhledem k plánované kapacitě rozšíření na 9900 EO je proto možné realizovat rozšíření o 2 stavebně identické technologické linky, což usnadní i rozdělení nátoku odpadních vod. Výpočet dosazovací nádrže Výpočet dosazovací nádrže byl proveden na jednu nádrž a nátokové množství 1500 EO včetně poměrného množství balastů, tj. Qh = 6 l/s dle návrhových parametrů ČSN pro kapacitu ČOV nad 5000 EO Návrhové parametry: Koncentrace kalu v AN: X = 4,0 kg.m 3 Střední doba zdržení při Qv t = 1,6 h Hydr. zatížení plochy vn = 2,0 m 3 /(m 2.h) Zatížení plochy NL NA = 5,0 kg/(m 2.h) Zatížení přelivné hrany z = 5,0 m 3 /(m.h) Výpočet: Plocha nádrže: A = Qv/vn = 12,3 m 2 Usazovací prostor: V = Qvt = 39,2 m 3 Délka přelivné hrany (min.): l =Qv/z = 7,35 m Návrh dosazovací nádrže: Půdorys: 5,0 x 5,0 m 25,0 m 2 Usazovací prostor: kolmá hloubka 0,60 m sklon stěn 1 : 1,7 (2,0-1,7) horní hrana a 5,00 m objem usazovací Vu 50,4 m 3 > 39,2 m 3 Odtokový žlab: - Délka 5,0 m - Počet přelivných hran 4 - Délka přelivných hran 20,0 m Celková hloubka vody h 4,4 m Střední doba zdržení t 2,1 h vyhovuje Hydr.zatížení plochy v 0,98 m3/(m3.h) vyhovuje Zatížení plochy NL NA 3,9 kg/(m2.h) vyhovuje Zatížení přelivné hrany z 1,2 m3/(m.h) vyhovuje Přepočtem parametrů skutečného provedení dosazovací nádrže lze konstatovat, že jsou navrženy v souladu s ČSN a lze toto provedení použít i pro rozšíření kapacity ČOV. 9

10 Výpočet nádrže aerobní stabilizace-kalojemu Výpočet je kalkulován na maximální látkové i hydraulické zatížení ČOV a objem 3 kalojemů. Množství chemického kalu: PK1 = 31,50 kg.d-1 Množství přebytečného kalu: PK2 = 234,00 kg.d-1 Množství smíšeného kalu: PK = 265,50 kg.d-1 Koncentrace smíšeného kalu: X = 10,00 kg.m-3 Koncentrace stabilizovaného kalu: Xi = 20,00 kg.m-3 Objem kalu: Q = 25,78 m3.d-1 Objem stabilizovaného kalu: Qi = 12,88 m3.d-1 Frakce organického podílu Xorg = 0,80 - Celkové množství org. podílu PK.Xorg = 214,40 kg.d-1 Požadovaná redukce org. podílu 40 % Průměrná teplota T = 12 C Celkové stáří kalu: = 50 d Průměrné stáří surového kalu: = 20 d Množství odstraněného organického podílu 85,00 kg.d-1 Podíl snížení koncentrace kalu f = 0,7 - Rychlostní konstanta při 12 C Kd = 0,036 d-1 Potřebná oxygenační kapacita (množství kyslíku) OC = 170,0 kg O2.d-1 Potřebný kalový objem nádrže: VAS = 296,3 m3 Produkce kalu v nádrži: PKAS = 180,5 kg.d-1 Vodní objem nádrže: VAS = 239,4 m3 Kalový objem nádrže: VASkal = 215,5 m3 Střední doba zdržení kalu v nádrži: tas = 25 d Střední doba zdržení kalu v kalovém hospodářství je pro uvedenou kapacitu a se strojním odvodněním kalu dostačující. Technologické výpočty rozšíření ČOV na kapacitu 9900 EO Návrh rozšíření je zpracován na 9900 připojených ekvivalentních obyvatel, protože pro kapacitu EO platí přísnější limity pro vypouštění předčištěných odpadních vod do vod povrchových a dále je třeba v rámci projektové přípravy zpracovávat a projednávat posouzení vlivu stavby na životní prostředí (EIA). Pro rozšíření na 9900 EO byly technologické výpočty rozšíření provedeny o dvě identické technologické linky. 10

11 Název ČOV: Kraj: Nadmořská výška: Kanalizace : Počet ekv.obyvatel: Specif.množství odpad.vod: Průměrný denní přítok odpad. vod Q24,m Denní přítok prům.odpad.vod Q24,p Množství balast.vod QB Úvaly Středočeský 250 m.n.m. jednotná gravitační/tlaková 9900 EO 120 l/eo/den 1188,00 m3/den 0,00 m3/den 200,00 m3/den Výpočet množství odpadních vod Průměrný bezdeštný denní přítok Q ,00 m3/den = 57,8 m3/hod = 16,1 l/s Součinitel denní nerovnoměrnosti kd 1,4 Maximální bezdeštný přítok odpad.vod Qd 1803,00 m3/den = 75,2 m3/hod = 20,1 l/s Součinitel max.hod.nerovnoměrnosti kh 2,0 Maximální bezdeštný hodinový přítok Qh 142 m3/hod = 39,4 l/s Průměrné roční množ. vypouštěných vod m3/rok Výpočet kvality odpadních vod Parametr mg/l t/rok kg/den BSK ,8 594 CHSKCr , NL ,7 545 NH4-N 64,2 32,5 89 Norg. 28,5 14,5 40 Ncelk. 92,7 47,0 129 Pc 7,1 3,6 10 Výpočet parametrů aktivačního procesu Objem denitrifikační nádrže V ANDN 627,0 m 3 Objem nitrifikační nádrže V ANNN 1478,4 m 3 Celkový objem aktivace V 2015,4 m 3 Celková plocha aktivace S 478,5 m 2 Hloubka vody v aktivační nádrži H 4,4 m Poměr f D (V ANDN/V ) 0,3 Koncentrace sušiny aktiv.kalu X 4,0 kg/ m 3 Celková zásoba kalu v aktivaci 8421 kg Minimální teplota aktiv.směsi T min 10 o C Maximální teplota aktiv.směsi T max 15 o C ČSN Objemové látkové zatížení kalu dle BSK5 B V 0,282 kg/( m 3.den) 0,1-0,5 Povrchové látkové zatížení dle BSK5 B A 64,1 g/(m 2.den) Látkové zatížení kalu dle BSK5 B X 0,07 kg/(kg.den) 0,05-0,1 Doba zdržení v denitrifikační nádrži 10,8 hod Doba zdržení v nitrifikační nádrži 25,6 hod Celková doba zdržení v aktivaci 36,4 hod Denní množství odtahovaného kalu 390,0 kg/den Koncentrace odtahovaného kalu X W 10,0 kg/ m 3 Průtok odtahovaného kalu Q W 1,6 m 3 /hod Stáří kalu O X 21,0 dne 11

12 Výpočet nádrže aerobní stabilizace-kalojemu Výpočet je kalkulován na maximální látkové i hydraulické zatížení ČOV. V rámci intenzifikace bude navržena nová technologie strojního odvodnění kalu s podstatně nižší spotřebou provozní vody, přesto stávající nádrž užitkové/vyčištěné vody zůstane zachována, protože bude napouštěna vyčištěnou vodou za terciárním dočištěním (mikrosítová filtrace). Uvažuje se proto s celkovým objemem 5 kalojemů. Množství chemického kalu: PK1 = 51,8 kg.d-1 Množství přebytečného kalu: PK2 = 390,0 kg.d-1 Množství smíšeného kalu: PK = 441,8 kg.d-1 Koncentrace smíšeného kalu: X = 10,00 kg.m-3 Koncentrace stabilizovaného kalu: Xi = 20,00 kg.m-3 Objem kalu: Q = 42,90 m3.d-1 Objem stabilizovaného kalu: Qi = 21,44 m3.d-1 Frakce organického podílu Xorg = 0,80 - Celkové množství org. podílu PK.Xorg = 350,44 kg.d-1 Požadovaná redukce org. podílu 40 % Průměrná teplota T = 12 C Celkové stáří kalu: = 50 d Průměrné stáří surového kalu: = 20 d Množství odstraněného organického podílu 141,4 kg.d-1 Podíl snížení koncentrace kalu f = 0,7 - Rychlostní konstanta při 12 C Kd = 0,036 d-1 Potřebná oxygenační kapacita (množství kyslíku) OC = 282,8 kg O2.d-1 Potřebný kalový objem nádrže: VAS = 493,1 m3 Produkce kalu v nádrži: PKAS = 300,4 kg.d-1 Vodní objem nádrže: VAS = 399,0 m3 Kalový objem nádrže: VASkal = 359,1 m3 Střední doba zdržení kalu v nádrži: tas = 25 d Střední doba zdržení kalu v kalovém hospodářství je pro uvedenou kapacitu a se strojním odvodněním kalu dostačující. Zhodnocení morálního a technického stavu ČOV Čistírna odpadních vod Úvaly byla vybudována v roce 2011 rozšířením a intenzifikována na stávající na kapacitu 6000 ekvivalentních obyvatel. ČOV je řešena jako čtyřlinková s strojněmechanickým předčištěním, čerpací stanicí odpadních vod, chemickým srážením fosforu, aerovanými kalojemy a strojním odvodněním kalu. Veřejná kanalizace je gravitační, resp. částečně tlaková s centrálními čerpacími stanicemi (2 lokality). K jednotlivým objektům: 12

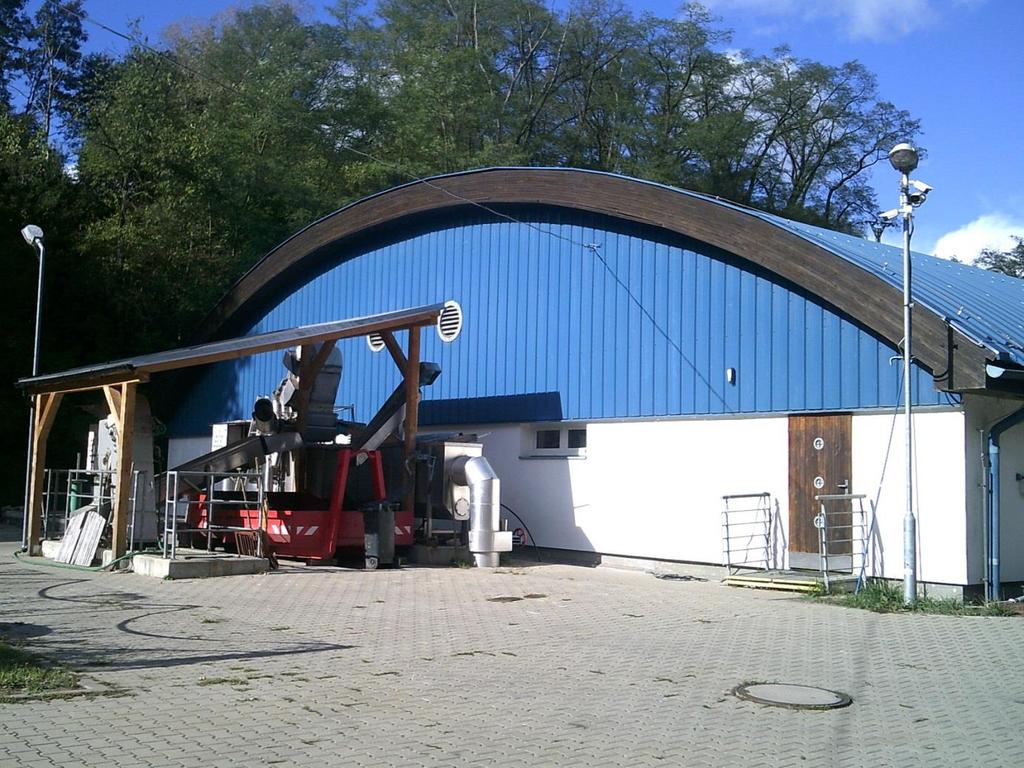

13 Tlaková kanalizace Veřejná kanalizace v městě Úvaly je řešena jako jednotná gravitační s tím, že 2 lokality jsou připojeny k páteřními řadu tlakově přes centrální čerpací stanice odpadních vod. Hlavní kanalizační přivaděče stoka A a stoka B jsou v areálu ČOV svedeny do šachty 513, ze které jsou odpadní vody svedeny kameninovým potrubím DN 300 na objekt strojně mechanického předčištěn. Odpadní vody jsou zatížený velkým procentem balastů hlavnjě vlivem srážkových vod jejich množství je třeba snížit opatřením na síti a u jednotlivých producentů. Čistírna odpadních vod Čistírna odpadních vod byla intenzifikována před sedmi lety, takže je po technické i technologické stránce ve velmi dobrém stavu a úrovni. Na tomto, i na kvalitě vyčištěné vody, se nedílnou částí podílí i kvalitní pečlivá obsluha provozovatele. Užitné objemy nádrží jednotlivých technologických stupňů jsou navrženy s dostatečnou rezervou, takže další rozšíření ČOV je možno realizovat dobudováním dvou identických technologických linek. 4. NÁVRH ŘEŠENÍ V rámci dalších stupňů projektové dokumentace je třeba posoudit a zohlednit následující souvislosti: - dostatečnost dimenze a podélného sklonu přítokové kanalizace při zvýšení průtoku. Dle tabulkových hodnot a předložených podkladů by stávající odtoková kanalizace měla dostačovat. - dostatečnost dimenze a podélného sklonu odtokové kanalizace při zvýšení průtok - návrh rozšíření je zpracován na 9900 připojených ekvivalentních obyvatel, protože pro kapacitu EO platí přísnější limity pro vypouštění předčištěných odpadních vod do vod povrchových a dále je třeba v rámci projektové přípravy zpracovávat a projednávat posouzení vlivu stavby na životní prostředí (EIA). - harmonogram postupu výstavby musí být navržen tak, aby po celou dobu výstavby byl zachován provoz stávající čistírny odpadních vod a přepojení nátoku (nový rozdělovací objekt) mohlo být provedeno v co nejkratší době. - před technologickými úpravami kalového hospodářství musí být kalové nádrže vyvezeny nebo kal odvodněn, aby bylo možné po dobu montáže akumulovat přebytečný kal a nemusel se vyvážet v tekutém stavu. 13

14 VARIANTA ROZŠÍŘENÍ S KAPACITOU 9900 EO Rozšíření čistírny odpadních vod Úvaly na kapacitu 9900 EO bude realizováno výstavbou objektu nové biologické dvojlinky o kapacitě 2 x 1500 EO na sousedním pozemku p.č. 3214/4 spolu s částečnou přeložkou odtokového potrubí s dobudováním terciárního stupně čištění a rozšířením stávající technologie kalového hospodářství. 1. Přítoková tlaková kanalizace, hrubé mechanické předčištění Zůstává beze změn, je třeba provést opatření na snížení množství balastních vod. 2. Strojně mechanické předčištění, čerpací stanice a rozdělovací objekt čerpací stanice je beze změn, výkon čerpadel by měl být dostačující. Bude třeba provést přeložku bezpečnostního přepadu do odtokové kanalizace. Strojně mechanické předčištění by mělo kapacitně dostačovat. Rozdělovací objekt bude nutno vyměnit za nový s šesti výstupy na jednotlivé biologické linky. 3. Biologický stupeň čištění Jak vyplývá z výše uvedených technologických výpočtů, biologický stupeň čištění je navržen v souladu s doporučenými parametry dle ČSN, takže navrhujeme použít identické stavební a technologické řešení jako u stávající ČOV. Odpadní voda natéká přes selektror do denitrifikační nádrže, která je homogenizována ponorným míchadlem v cyklovaném režimu start stop. Nitrifikační nádrž je aerována tlakovým vzduchem z dmychadel v sestavě 2 pracovní + 1 záložní přes jemnobublinný aerační systém. Výkon dmychadel je regulován frekvenčními měniči, řízenými signálem z optické kyslíkové sondy. Do nitrifikační nádrže je zaústěno dávkování síranu železitého pro chemické srážení fosforu. Čtvercová vertikálně protékaná dosazovací nádrž s kónickým dnem a obslužnou lávkou je vystrojena nerezovými výškově stavitelnými žlaby z ozubenou přelivnou hranou, ofukem hladiny a sběrem plovoucích nečistot z hladiny dosazovací nádrže a hladiny středového válce. Čerpání vratného/přebytečného kalu zabezpečuje hydropneumatické čerpadlo s uzavíráním trasy vratného kalu nožovou armaturou. Doporučuji doplnit systém vnitřní recirkulace kalu z nitrifikační nádrže do denitrifikační nádrže/selektoru pomocí hydropneumatického čerpadla pro zvýšení účinnosti odbourávání celkového dusíku. 4. Chemické hospodářství Stávající dávkovací stanice bude doplněna o dvě dávkovací čerpadla se samostatným výtlakem. 5. Kalové hospodářství V důsledku zvýšení kapacity ČOV dojde i k nárůstu množství přebytečného kalu, proto je třeba navýšit jak kapacitu uskladňovacích nádrží, tak výkon strojního odvodnění kalu. Kapacita bude navýšena o dvě kalové nádrže, počít á se se zachováním stávající jímky užitkové vody. Strojní odvodnění kalu tvoří dehydrátor (šnekolis) s automatickou jednotkou přípravy flokulantu. Navržené zařízení má podstatně nižší spotřebu ostřikové vody, elektrické energie a je schopné automatického provozu bez dozoru obsluhy. Stupeň odvodnění kalu na tomto zařízení je při dostatečné aerobní stabilizaci kalu a odborném uvedení do provozu srovnatelný jako u stávajícího sítopásového lisu. 14

15 6. Terciární stupeň čištění Dle nařízení vlády č. 401/2015 Sb., příl.7 je pro nejlepší dostupné technologie čištění pro s kapacitou ČOV EO předepsáno použití mikrosítové filtrace vyčištěné vody. Vzhledem k stavebním rozměrům mikrosítového filtru pro požadovanou kapacitu a prostorovým možnostem na odtokové kanalizaci s nutností zachování předepsaných hydraulických podmínek před a za měrným objektem bude nutné jej umístit do nově vybudované šachty na přeložce odtokové kanalizace. Provoz filtru je zcela automatický, k ostřiku filtračních plachetek používá vlastní vyčištěnou vodu. Voda se zachycenými zbytky mechanických nečistot z ostřiku plachetek bude čerpána do stoky B. Technologie filtru je umístěna v monolitickém objektu, jehož součástí je i obtokový kanál. 7. Stavební část Nově vybudovaný objekt ČOV bude řešen jako monolotická železobetonová podzemní jímka, rozdělená příčkami na jednotlivé technologické stupně. Dosazovací nádrž bude opatřena spádovými betony. nad zastropenými kalojemy je umístěna místnost dmychárny. Celek je kryt nadzemní zděnou stavbou se sedlovou střechou. Ovládání bude v stávajícím velínu ze stávajícího řídícího systému a obsluha bude využívat i stávajícího sociálního zázemí. Stavební a barevné řešení bude obdobné jako u stávající ČOV, Před zahájením projekčních prací je nutný kvalitní geologický průzkum lokality. Stavební jámu bude třeba po obvodu pažit a je nutno počítat s nutností snižování hladiny spodní vody pod základovou spáru čerpáním. 8. Komunikace a zpevněné plochy, nezpevněné plochy, oplocení Připojení na hlavní komunikaci zůstane zachováno stejně jako průjezná komunikace přes areál ČOV. Celek bude nově oplocen drátěným pletivem, přístup bude ze stávajícího areálu ČOV. 9. Rozvody elektro, vedení vodovodu a kanalizace Nový objekt bude vybaven příslušnými rozvody elektro stavební a pro technologii. Pro ostřik a úklid v prostoru biologického čištění je nutný přívod vody, připojený na rozvod v stávajícím objektu. Odtoková kanalizace včetně bezpečnostního přepadu bude částečně přeložena a doplněna o terciární stupeň čištění bude připojena na stávající v šachtě ŠZ. Stávající řídící systém bude rozšířen o ovládání nové technologie V této variantě mohou být zachovány stávající limity vypouštění dle Rozhodnutí Povolení vypouštění odpadních vod do vodního toku, pouze dojde k úpravě hodnot povoleného množství odpadních vod v souladu s projektovou dokumentací. 15

16 5. ODHAD INVESTIČNÍCH NÁKLADŮ VARIANTA 9900 EO Stavební část Založení stavby Spodní stavba Vrchní stavba Kanalizace, oplocení, zpevněné plochy Celkem Technologie Technologie ČOV Technologie strojní odvodnění kalu Elektro+MaR Celkem Vedlejší rozpočtové náklady Náklady celkem Projektová a inženýrská činnost včetně dotační IČ tis. Kč tis.kč tis. Kč 900 tis. Kč tis. Kč tis. Kč tis. Kč 800 tis. Kč tis. Kč tis. Kč tis. Kč tis. Kč Všechny ceny jsou bez DPH v CÚ roku

17 6. ZÁVĚR Výše zpracovaná studie ověřila, že stávající ČOV je projekčně navržena s dodatečnou objemovou rezervou, takže pro rozšíření kapacity lze použít stávající stavební i technologické koncepce, což usnadní realizaci i následně provoz a obsluhu. V dalších krocích je třeba řešit problematiku snížení balastních vod v stávající i nově budované kanalizac a realizovat nové strojní odvodnění kalu a terciární stupeň dočištění. Celek je navržen tak, aby veškeré stavební i montážní práce mohly probíhat bez přerušení provozu stávající čistírny odpadních vod. Studie popisuje realizaci rozšíření v souladu s plánovaným rozvojem obce, resp. zadáním zadavatele na deklarovanou kapacitu 9900 EO, která je legislativně jednodušší, přestože reálná kapacita technologie má výkonové rezervy. Vzhledem k vysoké technické a technologické úrovni stávající, resp. navržené technologie čištění odpadních vod a strojního odvodnění kalu se dá předpokládat úspora provozních nákladů hlavně v položce likvidace kalů, která bude díky vyšší dosažené sušině nižší. Studie byla zpracována v úrovni podkladů, poskytnutých zadavatelem a informací o stavu a provozu vodohospodářské infrastruktury, zjištěné prohlídkami na místě. 17
