DVR51 Videokamera k záznamu jízdy vozidla (černá skříňka) Uživatelská příručka

Transkript

1 DVR51 Videokamera k záznamu jízdy vozidla (černá skříňka) Uživatelská příručka

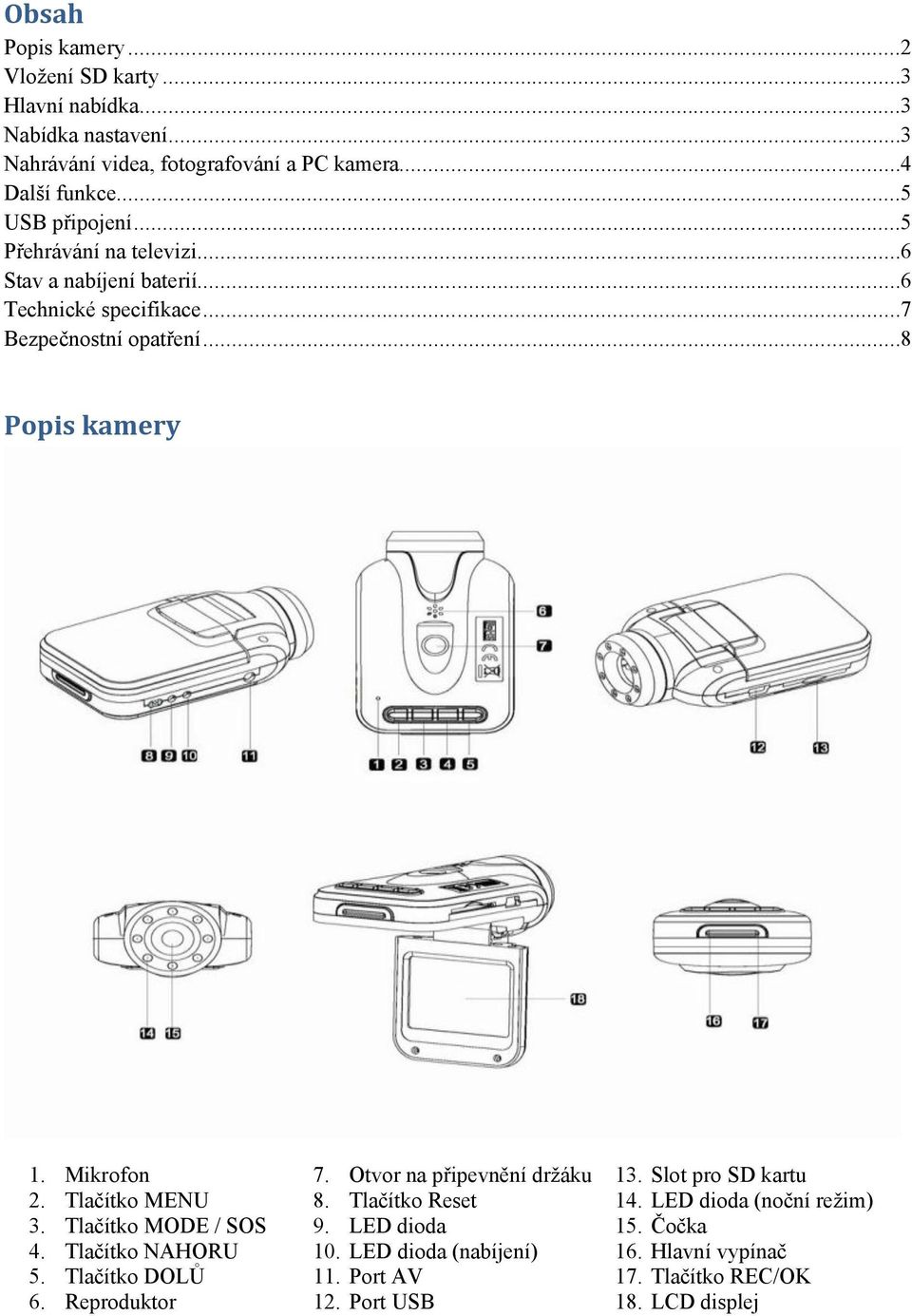

2 Obsah Popis kamery...2 Vložení SD karty...3 Hlavní nabídka...3 Nabídka nastavení...3 Nahrávání videa, fotografování a PC kamera...4 Další funkce...5 USB připojení...5 Přehrávání na televizi...6 Stav a nabíjení baterií...6 Technické specifikace...7 Bezpečnostní opatření...8 Popis kamery 1. Mikrofon 2. Tlačítko MENU 3. Tlačítko MODE / SOS 4. Tlačítko NAHORU 5. Tlačítko DOLŮ 6. Reproduktor 7. Otvor na připevnění držáku 8. Tlačítko Reset 9. LED dioda 10. LED dioda (nabíjení) 11. Port AV 12. Port USB 13. Slot pro SD kartu 14. LED dioda (noční režim) 15. Čočka 16. Hlavní vypínač 17. Tlačítko REC/OK 18. LCD displej

3 Vložení SD karty Před zahájením nahrávání videa prosím vložte SD kartu (není součástí balení) do slotu pro SD kartu v zařízení. Chcete-li SD kartu vyjmout, opatrně ji zatlačte do zařízení a poté vyjměte. Poznámky: Po vložení SD karty ji zařízení rozpozná jako výchozí úložiště a všechna data budou na ni uložena. Když na SD kartě dojde místo, zařízení automaticky smaže nejstarší soubory a začne nahrávat od začátku (pokud není karta zaplněna uzamčenými soubory). Hlavní nabídka Na obrazovce mohou být zobrazeny následující symboly: Režim nahrávání videa Karta k ukládání Režim fotografování Režim záznamu zvuku Nabídka nastavení Nabídku nastavení zahájíte v režimu nahrávání videozáznamů nebo fotografování stisknutím tlačítka MENU. V zobrazené nabídce bude modře označena položka SETUP. Prostřednictvím tlačítek UP ( ) a DOWN ( ) zvolte požadovanou položku nabídky a svou volbu potvrďte tlačítkem REC/OK. Nabídka SYSTEM SETTINGS (obecná nastavení) obsahuje následující položky: Do nabídky vstoupíte opětovným stlačením tlačítka MENU DATE/TIME: nastavení aktuálního času AUTO POWER OFF: čas do automatického vypnutí BEEP SOUND: potvrzovací zvuky ZAP/VYP LANGUAGE: preferovaný jazyk nabídek FREQUENCY: frekvence videa 50/60 Hz TV Mode: vyberte formát TV výstupu NTSC nebo PAL DEFAULT SETTINGS: obnovit výchozí nastavení kamery VERSION: verze firmwaru kamery. DELAY POWEROFF: Automatické vypnutí: Aktivace automatického vypnutí zařízení, pokud není používáno: vypnuto, 15 sekund, 1, 5, 30, 60 minut ANTI SHAKING: Vyrovnávání obrazu IMAGE ROTATION: Otočení obrazu: Vyberte pro otočení obrazovky o 180 stupňů. SCREEN SAVER: odepnutí LCD po uplynutí nastaveného času Nabídka VIDEO MODE Nabídka VIDEO obsahuje následující položky: RESOLUTION: rozlišení videozáznamu 1920x1080, ,720x480, 640x480, 320x240 max. 30 snímků za sekundu LOOP RECORDING: délka sekvencí videonahrávek OFF/3/5/10 minut MOTION DETECTION: detekce pohybu - Je-li zařízení v pohotovostním režimu a funkce je zapnuta: zařízení začne automaticky nahrávat, když zjistí pohybující se objekt, a ukončí nahrávání, když v okolí žádný pohyb není. DATE STAMP: časové razítko: zapnutí či vypnutí časového razítka RECORD AUDIO: nahrávání zvuku ZAP/VYP G-SENSOR: úroveň citlivosti zabudovaného akcelerometru

4 Nabídka PHOTO MODE Nabídka PHOTO obsahuje následující položky: CAPTURE MODE: nastavení času samospouště: 2 / 5 / 10 sekund RESOLUTION: rozlišení fotografií 12, 10, 8, 5, 4, 3, 1.3 MPix SEQUENCE: sekvenční focení QUALITY: kvalita snímků SHRAPNESS: ostrost snímků WHITE BALANCE: vyvážení bílé COLOR: snímky barevné, černobílé nebo sépiové ISO: úroveň citlivosti ISO EXPOSURE: kompenzace expozice v rozsahu +2 EV až -2 EV FACE DETECTION: detekce obličeje: vypnuto, detekce obličeje, detekce úsměvu QUICK REVIEW: rychlé zobrazení pořízeného snímku DATE STAMP: uvedení času na snímku. Nahrávání videa, fotografování a PC kamera Spuštění a vypnutí kamery Krátkým stisknutím hlavního vypínače kameru spustíte, což bude potvrzeno rozsvícením indikační LED diody. Opětovným dlouhým stisknutím kameru vypnete. Zařízení můžete rovněž umístit do auto nabíječky. Zde se zařízení automaticky zapne a začne nahrávat, jakmile dojde k nastartování vozu. Po vypnutí motoru zařízení automaticky uloží poslední soubor a vypne se. Poznámka: Pokud dojde k vybití baterie, kamera se po příslušném varování vypne. Režim nahrávání (REC) Krátkým stisknutím tlačítka MODE zvolte režim kamera, což bude potvrzeno zobrazením symbolu kamery v levém horním rohu. Stisknutím tlačítka REC/OK zahájíte nahrávání, jehož průběh bude potvrzen blikáním červeného kolečka u symbolu kamery. 1. Stisknete-li tlačítko REC/OK během nahrávání smyčky videa, dojde k uložení aktuálního souboru a zařízení přejde do pohotovostního režimu. 2. Stisknete-li tlačítko MODE během nahrávání smyčky videa, dojde k uzamčení záznamu (záznam se nebude přemazávat). 3. V režimu nahrávání stiskněte tlačítko Nahoru/Dolů k přibližování či vzdalování obrazu. Režim fotografování Krátkým stisknutím tlačítka MODE zvolte režim fotografování, což bude potvrzeno zobrazením symbolu fotoaparátu v levém horním rohu. Stisknutím tlačítka REC/OK provedete záznam snímku. Stisknutím tlačítka Nahoru/Dolů přiblížíte či oddálíte obraz. Režim PC kamera Připojte zařízení k počítači prostřednictvím rozhraní USB. Objeví se nabídka možností DV / PC kamera / Disková jednotka. Pomocí tlačítek Nahoru/Dolů vyberte volbu PC kamera a potvrďte ji stiskem tlačítka REC/OK. Poté můžete zařízení využívat jako PC kameru.

5 Přehrávání videa Krátkým stisknutím tlačítka MODE zvolte režim přehrávání, což bude potvrzeno zobrazením příslušného symbolu v levém horním rohu. Krátkým stisknutím tlačítka NAHORU lze zvolit předchozí záznamy. Krátkým stisknutím tlačítka DOLŮ lze zvolit následující záznamy. Krátkým stisknutím tlačítka REC/OK zahájíte přehrávání zvoleného video záznamu. Pokud během přehrávání stisknete tlačítka NAHORU/DOLŮ, dojde u souboru krychlému přetáčení dopředu / dozadu (1/2, 1/4). Pozastavení můžete provést stiskem tlačítka REC/OK. Stiskem tlačítka MENU vstoupíte do nabídky. K dispozici jsou následující volby: DELETE - Smazat: Vyberte soubor/soubory, které chcete vymazat. FORMAT Formátování SD karty (soubory na kartě budou smazány a karta naformátována) Nastavení času Stisknutím 2x tlačítka MENU vstoupíte do režimu nastavení (setup) a zde následně tlačítkem REC/OK potvrdíte režim nastavení času. Tlačítky NAHORU a DOLŮ můžete provést nastavení zvolené části data a času. Krátkým stisknutím tlačítka REC/OK provedete výběr dané položky (rok/měsíc/den/hodina/minuta/sekunda). Provedené změny uložíte stisknutím tlačítka MENU. Další funkce Otřesový senzor (G-SENSOR) Pokud zrychlení dostáhne 6g (1g = 9.80m/s), kamera zaznamená video a daný soubor bude chráněn proti přepsání. Zapnutí IR Zapnutí, automatické zapínání, vypnutí IR se provede krátkým stiskem tlačítka ZAP Funkce automatického spuštění a vypnutí kamery. Možnost automatického spuštění a vypnutí kamery současně s nastartováním motoru vozidla (pokud je kamera připojena například k cigaretovému zapalovači ve vozidle). Funkce nahrávání bez přerušení s možností přepisování starších záznamů. Ochrana souboru proti přepsání Krátkým stisknutím tlačítka MODE provedete uložení daného video souboru. USB připojení Chcete-li stáhnout registrované soubory do svého PC/notebooku, připojte prosím zařízení k PC nebo notebooku pomocí dodaného USB kabelu. Po připojení zařízení k PC se zobrazí nabídka s možnostmi DV, PC kamera a Disková jednotka. Vyberte možnost Disková jednotka a zařízení se v okně Můj počítač zobrazí jako vyjímatelný disk. Všechny registrované soubory jsou uloženy ve složce DCIM,

6 videa jsou uložena ve formátu AVI a fotografie jsou uloženy ve formátu JPG. Nyní můžete soubory stáhnout ze zařízení. Přehrávání na televizi Chcete-li přehrávat zaznamenané soubory na televizi, připojte zařízení k televizi pomocí HDMI kabelu nebo AV kabelu a postupujte podle pokynů v televizi nebo nahlédněte do uživatelské příručky ke své televizi. Stav a nabíjení baterií Stav nabití baterie je znázorněn následujícími symboly Zcela nabita Baterie částečně nabita Nízký stav baterie Baterie vybita Baterii lze nabíjet třemi způsoby uvedenými níže. Během nabíjení svítí červená indikační LED dioda a nabití zcela vybité baterie trvá přibližně 180 minut. Po dokončení nabíjení zhasne červená LED dioda. Baterii lze nabíjet následujícími způsoby: 1. Prostřednictvím síťového adaptéru (230 V). 2. Prostřednictvím USB kabelu z počítače. 3. Prostřednictvím adaptéru z cigaretového zapalovače ve vozidle (12-24 V). Upozornění: Kameru lze nabíjet pouze napájecím napětím 5 V, jinak by došlo k poškození kamery. Adaptér do vozidla lze využívat pouze ve vozidlech s palubním napětím V. Pokud kamera přestane fungovat správně, zkuste provést reset kamery stisknutím tlačítka RESET. Poznámka: Před prvním použitím zařízením jej prosím připojte k PC či notebooku pomocí dodaného USB kabelu a plně nabijte Li-ionovou baterii. Baterie je plně nabitá po 2 3 hodinách. Pokud přístroj nepracuje správně, stiskněte resetovací tlačítko reset zařízení (10).

7 Technické specifikace Základní funkce Nahrávání a fotografování v rozlišení HD Senzor zrychlení (Gsensor) Zabudovaný senzor zrychlení spustí nahrávání například při prudkém brždění; daný záznam bude chráněn proti přepsání. LCD displej 2 LTPS Kamera Širokoúhlá 120, záznam o vysokém rozlišení. Jazykové verze Angličtina, němčina, italština, francouzština a další. Formát video záznamů AVI Rozlišení videa 1920* * * * * * *240 Barvy Standardní Nahrávání ve smyčce Možnost nahrávání videa ve smyčce Automatické spuštění a vypnutí Funkce automatického spuštění a vypnutí současně se zapalováním vozidla. Sledování pohybu Funkce sledování pohybu podporována Nastavení času Lze provést nastavení času Rozlišení fotografií 12M/10M/8M/5M//3M/VGA/1.3M Typ fotografií JPEG Paměťová karta SD (max 32 GB) Mikrofon Zabudovaný Reproduktor Zabudovaný Infračervené noční vidění Podporováno Video výstup AV + HDMI Video formát PAL/NTSC Frekvence 50HZ/60HZ USB funkce 1:USB-Disk 2:PC-Camera (Webová kamera) Napájení 5 V, 1000 ma Baterie Zabudovaná 350 mah

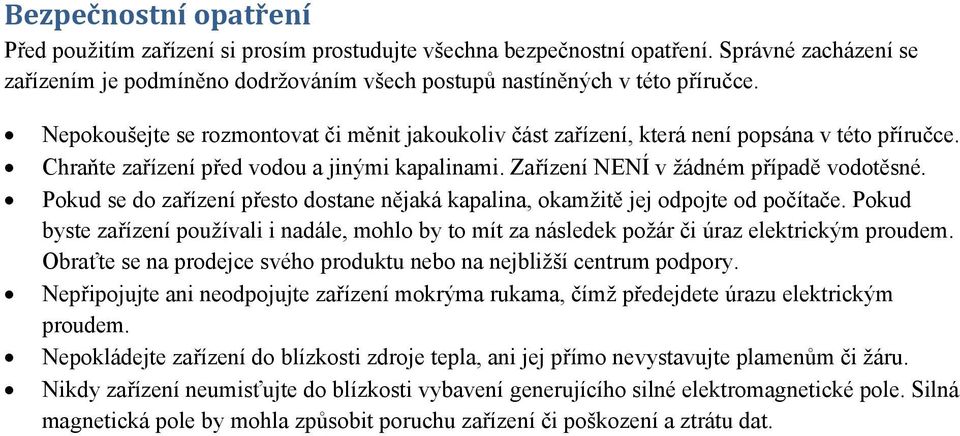

8 Bezpečnostní opatření Před použitím zařízení si prosím prostudujte všechna bezpečnostní opatření. Správné zacházení se zařízením je podmíněno dodržováním všech postupů nastíněných v této příručce. Nepokoušejte se rozmontovat či měnit jakoukoliv část zařízení, která není popsána v této příručce. Chraňte zařízení před vodou a jinými kapalinami. Zařízení NENÍ v žádném případě vodotěsné. Pokud se do zařízení přesto dostane nějaká kapalina, okamžitě jej odpojte od počítače. Pokud byste zařízení používali i nadále, mohlo by to mít za následek požár či úraz elektrickým proudem. Obraťte se na prodejce svého produktu nebo na nejbližší centrum podpory. Nepřipojujte ani neodpojujte zařízení mokrýma rukama, čímž předejdete úrazu elektrickým proudem. Nepokládejte zařízení do blízkosti zdroje tepla, ani jej přímo nevystavujte plamenům či žáru. Nikdy zařízení neumisťujte do blízkosti vybavení generujícího silné elektromagnetické pole. Silná magnetická pole by mohla způsobit poruchu zařízení či poškození a ztrátu dat.
