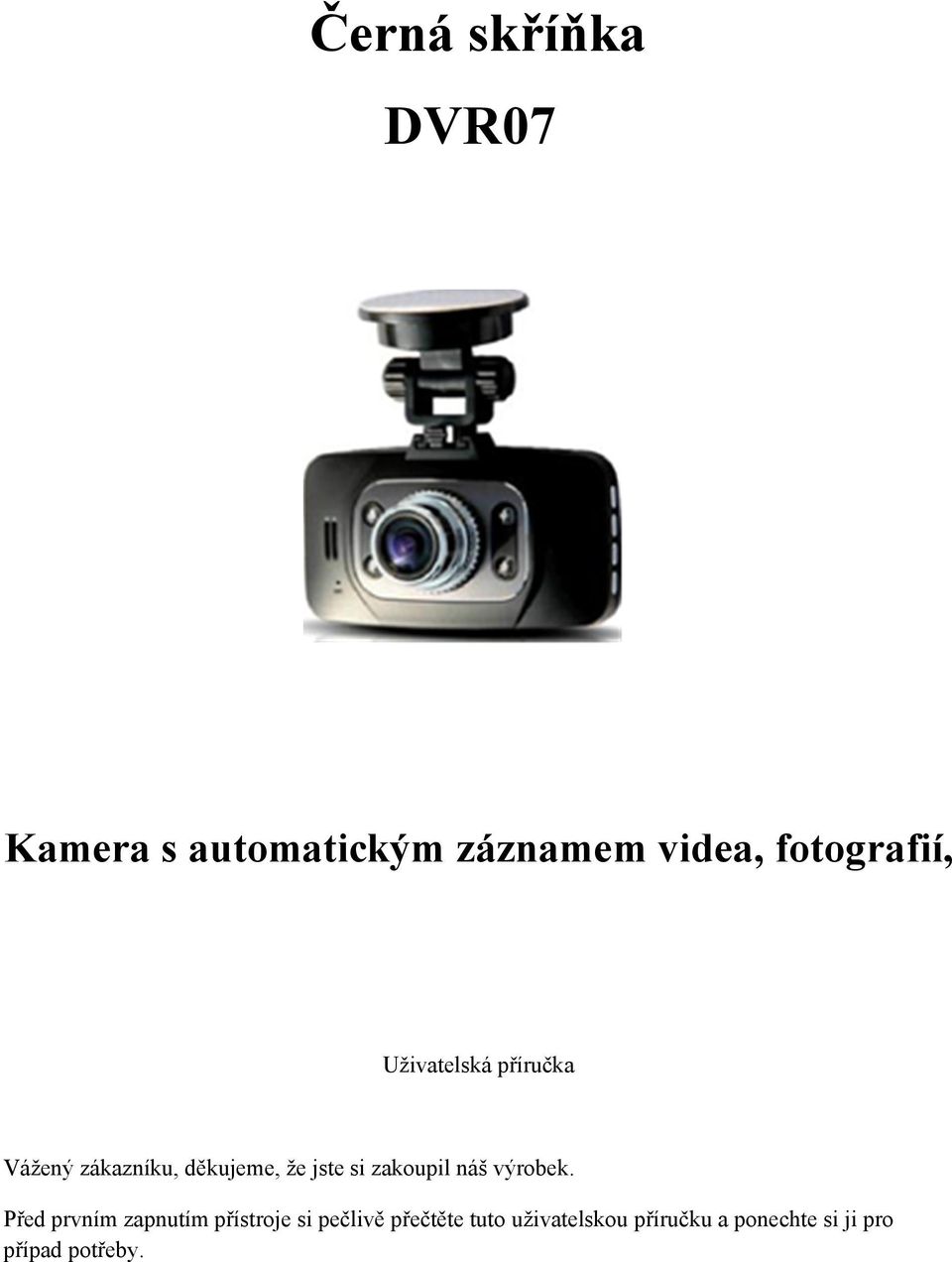

1 Černá skříňka DVR07 Kamera s automatickým záznamem videa, fotografií, Uživatelská příručka Vážený zákazníku, děkujeme, že jste si zakoupil náš výrobek. Před prvním zapnutím přístroje si pečlivě přečtěte tuto uživatelskou příručku a ponechte si ji pro případ potřeby.

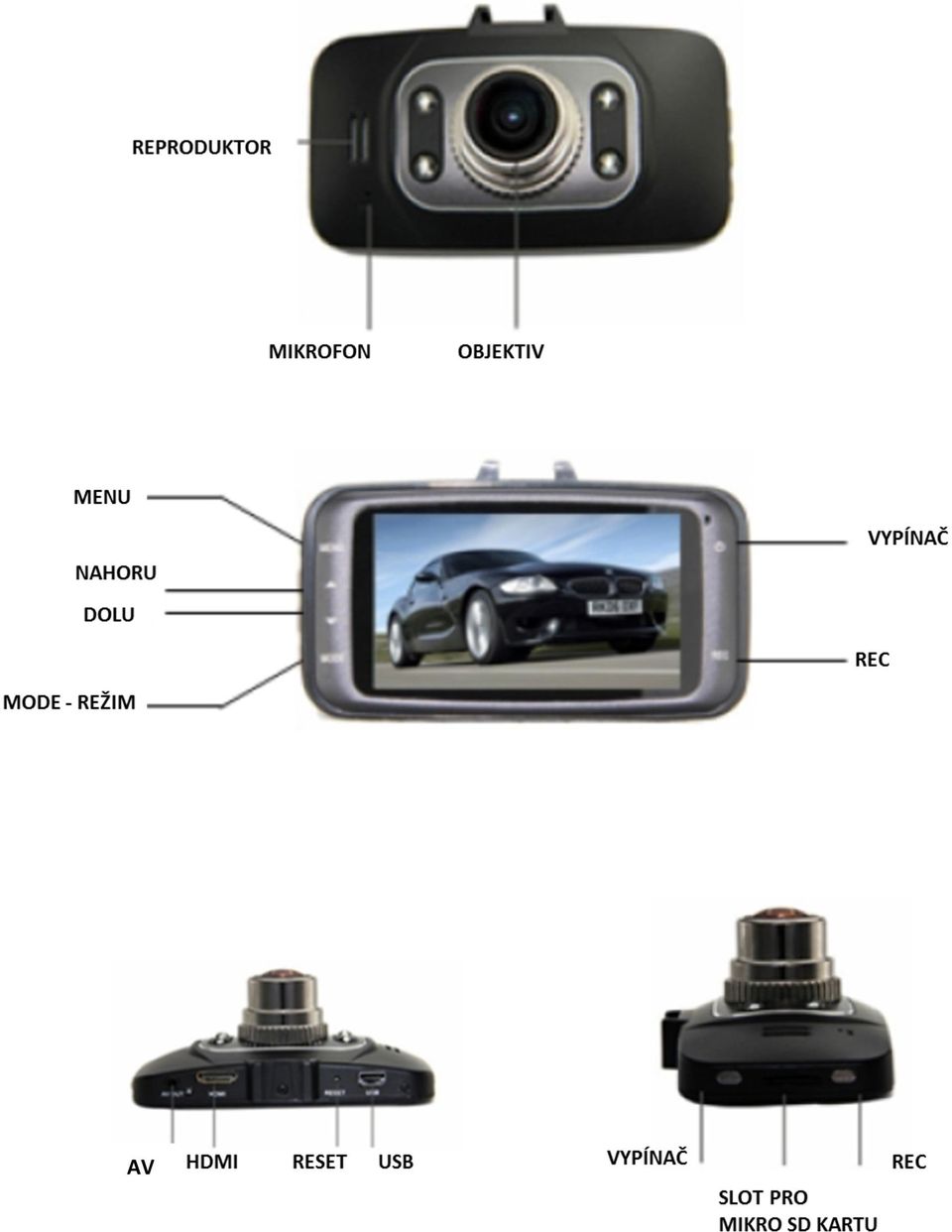

2 AV

3 Instalace Pro kontrolu kapacity v baterii, pomocí zobrazení následujících ikon: Nabito Střední Nízká Nabíjení baterie 1. Přes auto nabíječku, pro nabíjení připojte nabíječku do auta k DVR. Kamera je nabíjena, i když je vypnutá. 2. Přes USB datový kabel, připojte datový kabel USB do PC a druhý konec k DVR. Kamera je nabíjena, i když je vypnutá. Instalace a odstranění mikro SD karty 1. Ve směru, jak je uvedeno, vložte mikro SD kartu do slotu. Zatlačte, až se karta za aretuje. 2. Chcete-li mikro SD kartu vyjmout, lehce zatlačte na kartu a karta povyskočí a lze ji vyjmout. Poznámka: 1. Dbejte na směr vložení mikro SD karty, může dojít k poškození zařízení nebo mikro SD karty. 2. Po vložení mikro SD karty do kamery, bude karta nastavena na ukládání dat z kamery a původní data uložené na kartě budou nečitelná. 3. Pokud mikro SD karta není kompatibilní s přístrojem, nahraďte ji (vyměťe). 4. Vždy používejte vysokorychlostní mikro SD kartu. Pokyny pro zapnutí DVR ON / OFF 1. Stiskněte ON / OFF tlačítko pro zapnutí přístroje. 2. Stiskněte tlačítko ON / OFF asi 3 sekundy pro vypnutí přístroje. Přepínání pracovních režimů Stiskněte tlačítko Mode pro přepnutí video na fotoaparát. Stiskněte tlačítko Mode dvakrát pro vstup do režimu přehrávání

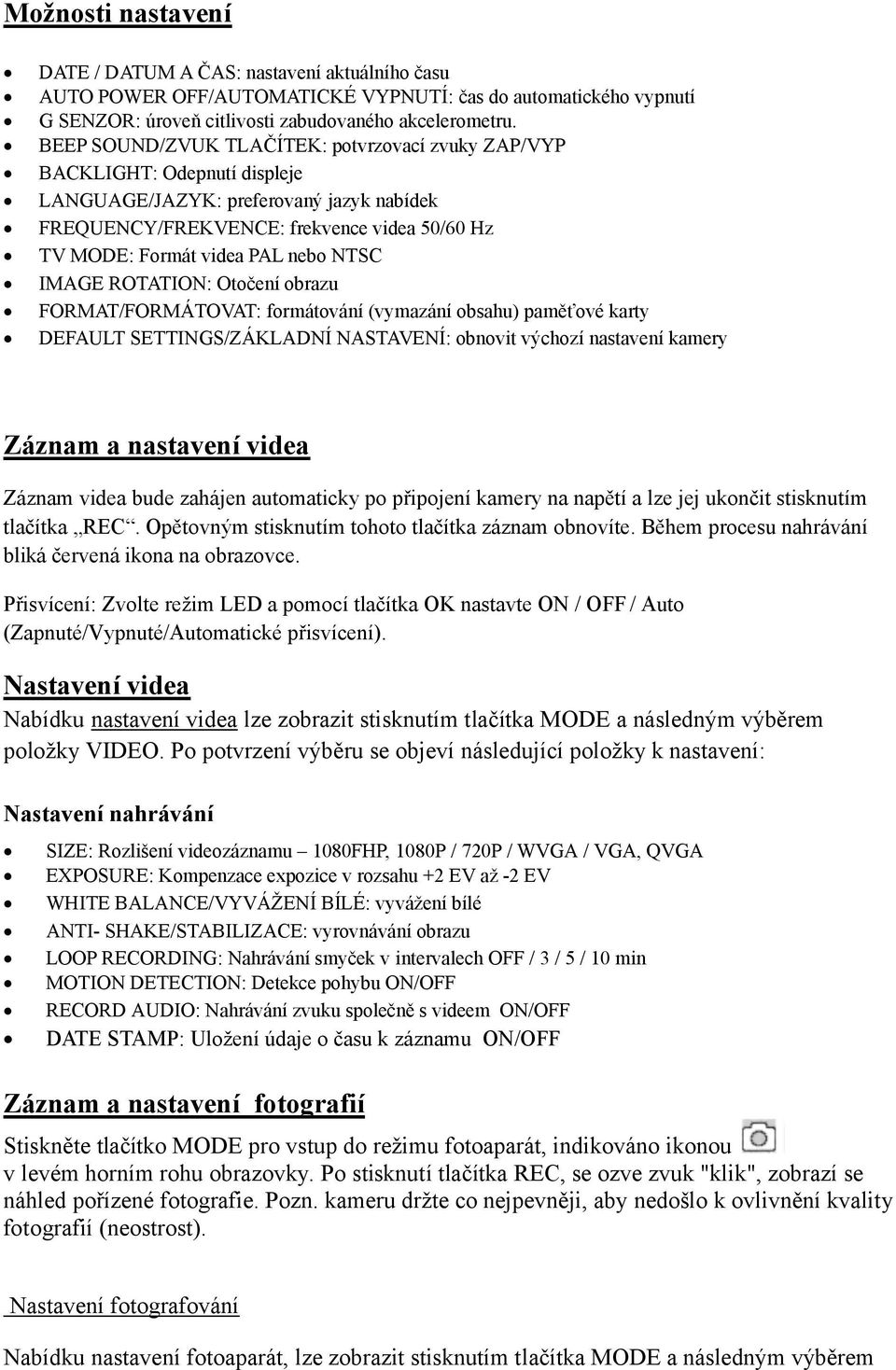

4 Možnosti nastavení DATE / DATUM A ČAS: nastavení aktuálního času AUTO POWER OFF/AUTOMATICKÉ VYPNUTÍ: čas do automatického vypnutí G SENZOR: úroveň citlivosti zabudovaného akcelerometru. BEEP SOUND/ZVUK TLAČÍTEK: potvrzovací zvuky ZAP/VYP BACKLIGHT: Odepnutí displeje LANGUAGE/JAZYK: preferovaný jazyk nabídek FREQUENCY/FREKVENCE: frekvence videa 50/60 Hz TV MODE: Formát videa PAL nebo NTSC IMAGE ROTATION: Otočení obrazu FORMAT/FORMÁTOVAT: formátování (vymazání obsahu) paměťové karty DEFAULT SETTINGS/ZÁKLADNÍ NASTAVENÍ: obnovit výchozí nastavení kamery Záznam a nastavení videa Záznam videa bude zahájen automaticky po připojení kamery na napětí a lze jej ukončit stisknutím tlačítka REC. Opětovným stisknutím tohoto tlačítka záznam obnovíte. Během procesu nahrávání bliká červená ikona na obrazovce. Přisvícení: Zvolte režim LED a pomocí tlačítka OK nastavte ON / OFF / Auto (Zapnuté/Vypnuté/Automatické přisvícení). Nastavení videa Nabídku nastavení videa lze zobrazit stisknutím tlačítka MODE a následným výběrem položky VIDEO. Po potvrzení výběru se objeví následující položky k nastavení: Nastavení nahrávání SIZE: Rozlišení videozáznamu 1080FHP, 1080P / 720P / WVGA / VGA, QVGA EXPOSURE: Kompenzace expozice v rozsahu +2 EV až -2 EV WHITE BALANCE/VYVÁŽENÍ BÍLÉ: vyvážení bílé ANTI- SHAKE/STABILIZACE: vyrovnávání obrazu LOOP RECORDING: Nahrávání smyček v intervalech OFF / 3 / 5 / 10 min MOTION DETECTION: Detekce pohybu ON/OFF RECORD AUDIO: Nahrávání zvuku společně s videem ON/OFF DATE STAMP: Uložení údaje o času k záznamu ON/OFF Záznam a nastavení fotografií Stiskněte tlačítko MODE pro vstup do režimu fotoaparát, indikováno ikonou v levém horním rohu obrazovky. Po stisknutí tlačítka REC, se ozve zvuk "klik", zobrazí se náhled pořízené fotografie. Pozn. kameru držte co nejpevněji, aby nedošlo k ovlivnění kvality fotografií (neostrost). Nastavení fotografování Nabídku nastavení fotoaparát, lze zobrazit stisknutím tlačítka MODE a následným výběrem

5 položky nastavení: FOTOAPARÁT. Po potvrzení výběru se objeví následující položky k CAPTURE MODE: Režim fotografování a nastavení časovače (zpoždění 2/5/10s) RESOLUTION: Rozlišení fotografií 12M / 10M / 8M / 5M / 3M / VGA / 1,3M QUALITY: Kvalita snímků SHRAPNESS: Ostrost snímků EXPOSURE: Kompenzace expozice v rozsahu +2 EV až -2 EV WHITE BALANCE: Vyvážení bílé COLOR: Snímky barevné nebo černobílé ISO: Úroveň citlivosti ISO SCENE MODE: Typ scenérie FACE DETECTION: detekce obličeje ANTI-SHAKE: Vyrovnávání obrazu (proti otřesům) CONTINUE SHOT: Sekvenční focení Režim přehrávání 1. Prohlížení souborů Stiskněte tlačítko MODE pro vstup do režimu přehrávání. Kamera Vám nabídne prohlížení fotografii a videí z vnitřní paměti kamery či mikro SD karty. Po provedení výběru se zobrazí poslední zaznamenané video či fotografie. Pro vstup do seznamu nahrávek videa a fotografií znovu zmáčkněte tlačítko MODE. Zobrazí se miniatury video záznamů/fotografií. Fotografie/video procházíte pomocí tlačítek nahoru/dolů a k přehrání videa čí zobrazení fotografie stiskněte tlačítko REC. 2. Mazání a ochrana souborů V režimu přehrávání, stiskněte tlačítko Menu, máte možnost záznam. Stiskněte tlačítko nahoru/dolu pro výběr volby "Vymazat jeden"(yes) a "Vymazat vše"(all), žádný (NO)stiskněte REC pro potvrzení operace. Připojení k počítači Uložené soubory lze zkopírovat z paměťové karty na pevný disk počítače. Postupujte následujícím způsobem: Kameru připojte k počítači prostřednictvím USB kabelu a stiskněte tlačítko POWER na kameře, což bude potvrzeno rozsvícením červeného indikátoru. Následně se na displeji kamery objeví nabídka, v jakém režimu má být kamera připojena. MCS - Připojení kamery jako velkokapacitního paměťového zařízení, které by mělo být počítačem automaticky rozpoznáno a nainstalováno. CHARGE nabíjení kamery.

6 OPEN kamera se zapne ve stejném režimu jako v automobilu Připojení k televizoru Nahraná videa a fotografie si můžete pomocí HDMI kabelu přehrát/zobrazit na vašem televizoru. Poznámka: Pokud dojde k nefunkčnosti v důsledku nesprávného provozu, stiskněte tlačítko Reset, dojde k restartování a obnovení kamery.

7 Technické vlastnosti Objektiv 120 Zoom 4 x digitální zoom LCD displej 2,7 palcový TFT LCD 16:9 video výstup vysoké rozlišení TV terminálové rozhraní: HDMI výstup signálu Max 1920X1080 / 30 fps obraz JPG formát souboru Maximální výstupní pixelů: 5,0 megapixelů H.264 komprimovaný formát 1920x1080, 30 snímků/sec 1440 x 1080, 30 snímků/sec 1280x720, 60 snímků/sec audio zabudovaný mikrofon / reproduktor (AAC) paměť Externí média: micro SDHC (podpora Max 32GB ) závěrka přisvícení baterie Elektronická závěrka Automatické 4x IR 300mAh 3.7V Polymer Li-ion baterie
