Palubní FULL HD kamera s možností GPS

Transkript

1 Palubní FULL HD kamera s možností GPS Návod k obsluze Výhody produktu: Cenově dobře dostupná kamera FULL HD kamera Možnost připojení GPS modulu Stránka 1

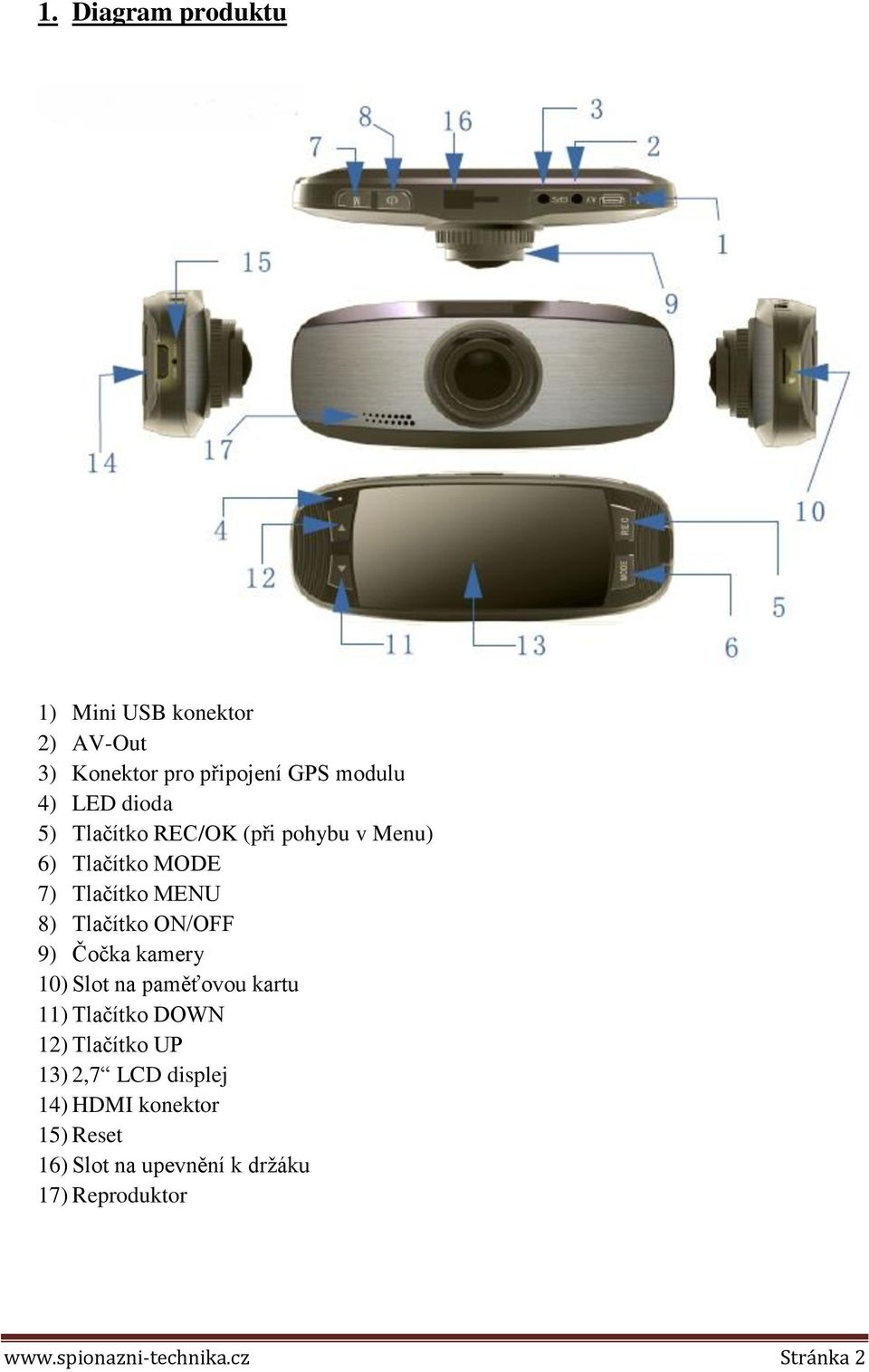

2 1. Diagram produktu 1) Mini USB konektor 2) AV-Out 3) Konektor pro připojení GPS modulu 4) LED dioda 5) Tlačítko REC/OK (při pohybu v Menu) 6) Tlačítko MODE 7) Tlačítko MENU 8) Tlačítko ON/OFF 9) Čočka kamery 10) Slot na paměťovou kartu 11) Tlačítko DOWN 12) Tlačítko UP 13) 2,7 LCD displej 14) HDMI konektor 15) Reset 16) Slot na upevnění k držáku 17) Reproduktor Stránka 2

3 2. Obsah balení Kamera do auta Napájecí kabel do cigaretového napaječe USB kabel Držák na okno 3. Provoz přístroje 3.1 Zapnutí a vypnutí přístroje Pokud nemáte kameru připojenu k cigaretovému zapalovači, zapnete ji krátkým stiskem tlačítka ON/OFF a vypnete dlouhý stiskem stejného tlačítka Pokud kameru připojujete k cig. zapalovači připojte napájení, a to nejprve do kamery a poté do cigaretového zapalovače Jakmile nastartujete motor, nahrávání se automaticky zapne (SD karta musí být vložena). Správné vložení paměťové karty indikuje příslušná ikonka Pokud motor vypnete nebo odpojíte napájení, kamera se automaticky vypne Používejte mikro SD karty Class 6 a vyšší Pokud přístroj nezahájí po zapnutí motoru nahrávání, zkontrolujte nejprve jeho zapojení a případně zformátujte SD kartu přes funkci Menu/Format Pozn: v případě, že máte auto, kde cigaretový zapalovač může napájet i při vypnutém motoru, kameru vypínejte odpojením napájecího kabelu nebo tlačítkem ON/OFF. Případně můžete použít kameru pro hlídání zaparkovaného vozu. 3.2 Nabíjení přístroje Kameru lze nabíjet třemi různými způsoby: o Pomocí USB kabelu přímo z PC o Připojením do cigaretového zapalovače (musí být pod proudem) o Pomocí USB kabelu a síťového adaptéru (adaptér není součástí balení) 3.3 Vložení SIM karty Paměťovou kartu vložte do přístroje dle symbolu na přístroji, dokud nezacvakne Kartu vyjmete mírným tlakem až ji vycvaknete ze slotu Pozn: Používejte karty Class 6 a vyšší Stránka 3

4 3.4 Provoz Přístroj umožňuje provoz ve třech módech: o Nahrávání videa o Focení o Přehrávání záznamů Video Mód Po zapnutí se přístroj nachází defaultně v tomto módu Obrazovka video módu vypadá takto: Nahrávat začnete stiskem tlačítka REC/OK Pokud při nahrávání použijete tlačítka UP a DOWN (šipky) můžete si obraz zoomovat Pokud po zapnutí přístroje stisknete tlačítko MENU, vstoupíte do nastavení parametrů nahrávání Obrazovky vypadají následovně a lze na nich nastavit tyto parametry: Stránka 4

5 Resolution rozlišení videa Loop Recording délka jednoho ukládaného záznamu WDR redukce protisvětla, zapnutí/vypnutí funkce Exposure korekce expozice Motion Detection aktivace/deaktivace nahrávání detekcí pohybu Record Audio aktivace/deaktivace nahrávání zvuku Gsensor gyroskop, nastavení citlivosti (High=nejvyšší) Date Stamp zobrazení data a času na videu Foto mód Pokud přístroj zapnete a jednou stisknete tlačítko MODE, vstoupíte do foto módu Obrazovka vypadá následovně: Změnu nastavení jednotlivých parametrů můžete provést opět v Menu, k dispozici jsou následující volby: Stránka 5

6 Capture Mode počet sekund zpoždění spouště Resolution rozlišení fotek Sequence při aktivaci volby bude vytvořeno 5 fotek v sekvenci po sobě Quality kvalita (Fine=nejlepší) Sharpness ostrost (Strong=nejvyšší) White balance vyvážení bílé (Daylight denní světlo, Cloudy zataženo, Tungsten stmívá se) Color barevnost ISO Exposure expozice Anti-Shaking stabilizátor obrazu HDR High Dynamic Range, stále aktivní Date Stamp zobrazení data a času na fotce Mód přehrávání - Playback Do tohoto módu vstoupíte po zapnutí přístroje dvojitým stiskem tlačítka MODE Obrazovka vypadá následovně: Stránka 6

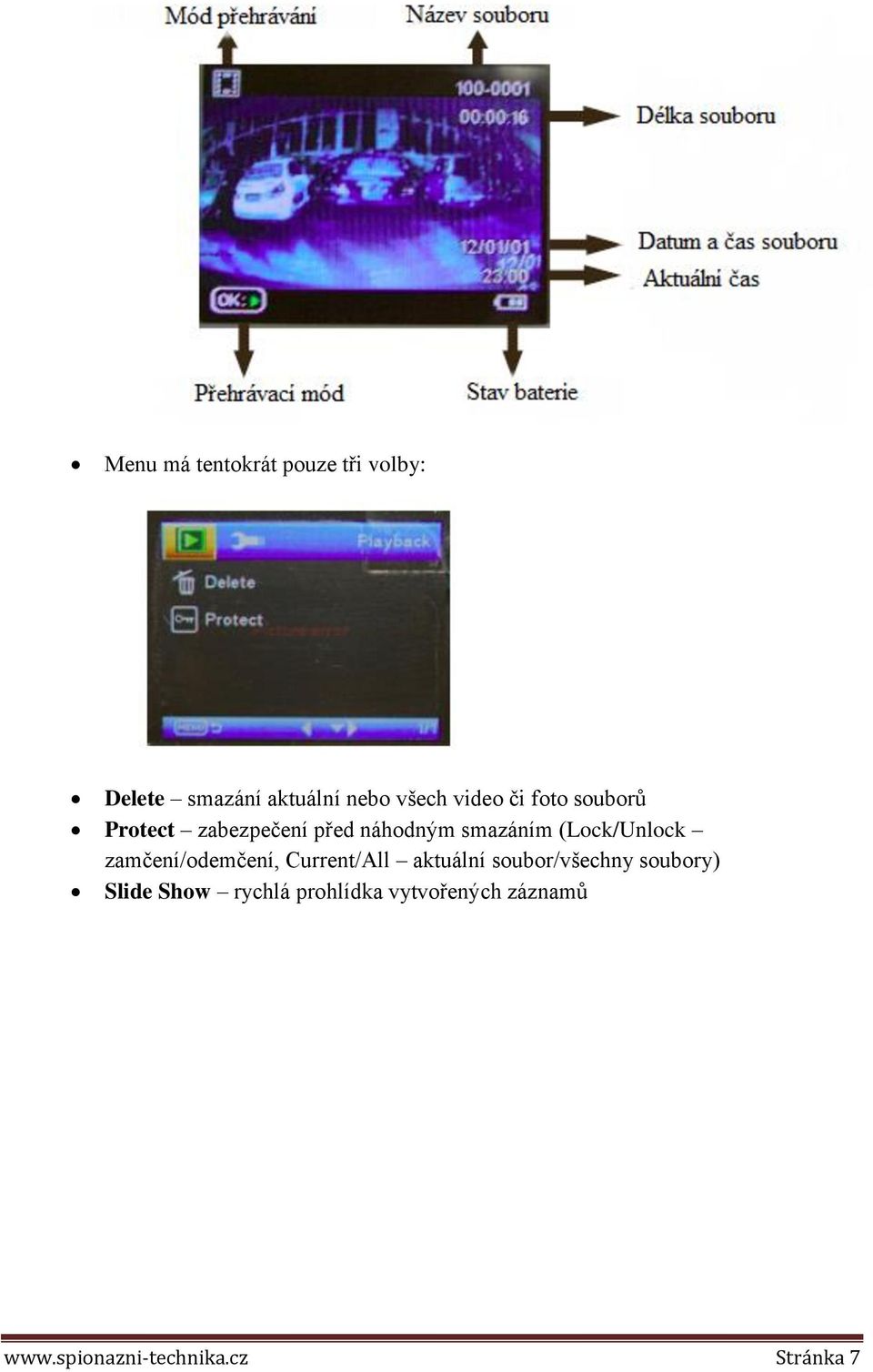

7 Menu má tentokrát pouze tři volby: Delete smazání aktuální nebo všech video či foto souborů Protect zabezpečení před náhodným smazáním (Lock/Unlock zamčení/odemčení, Current/All aktuální soubor/všechny soubory) Slide Show rychlá prohlídka vytvořených záznamů Stránka 7

8 3.4.4 Systémové nastavení Do nastavení systémových parametrů můžete vstoupit z jakéhokoli módu, a to dalším stiskem tlačítka MENU K dispozici jsou následující volby: Date/Time nastavení data a času Auto Power Off automatické vypnutí po určité době bez provozu Beep Sound pípnutí při zmáčknutí tlačítka Language volba jazyka TV Mode NTSC/PAL Frequency - 50/60 Hz Screen Protection zhasnutí obrazovky po určené době IR LED zapnutí/vypnutí čelního světla (lze použít i jako baterku) Format formátování vybraného média Default Setting návrat do továrního nastavení Version verze firmware Stránka 8

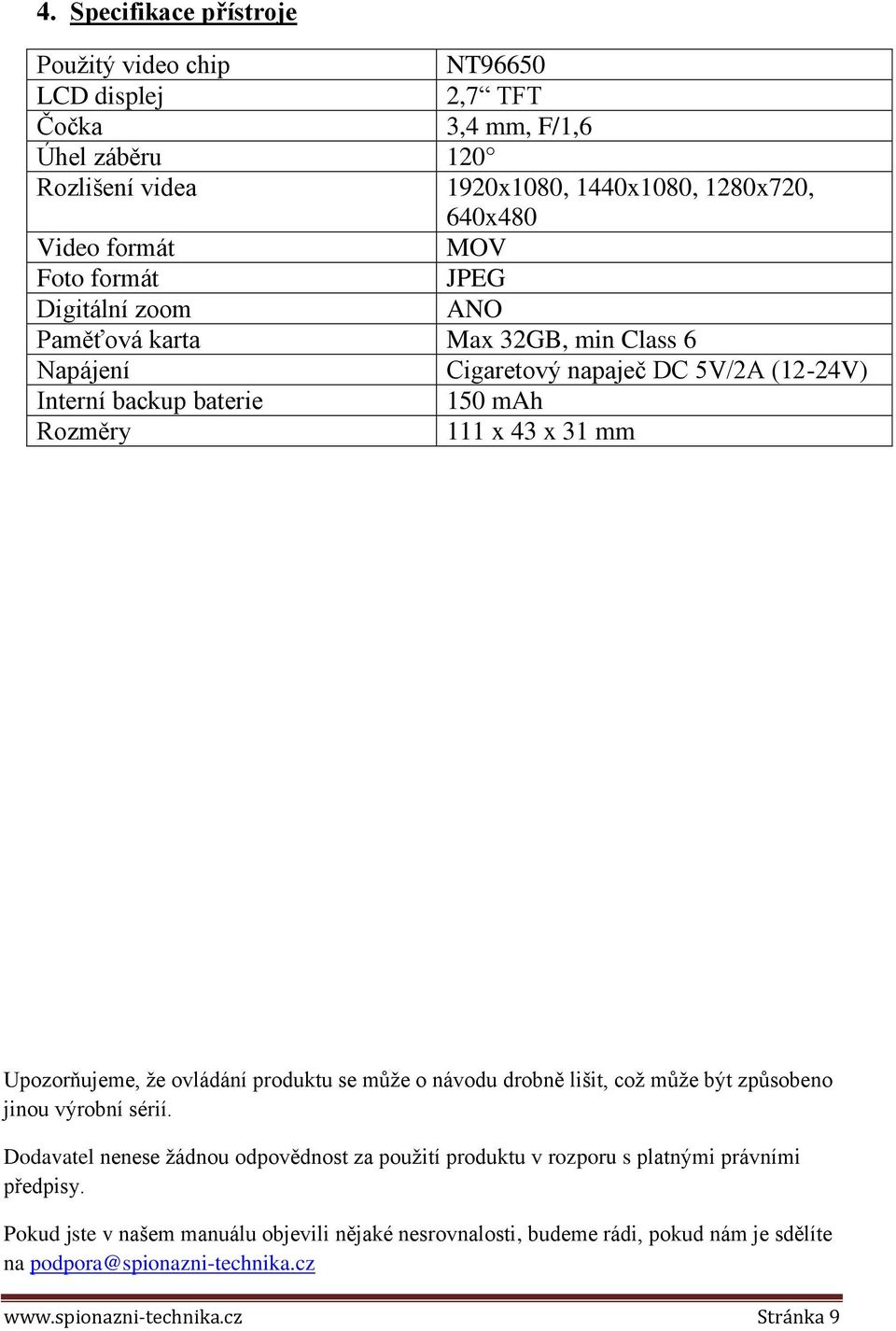

9 4. Specifikace přístroje Použitý video chip NT96650 LCD displej 2,7 TFT Čočka 3,4 mm, F/1,6 Úhel záběru 120 Rozlišení videa 1920x1080, 1440x1080, 1280x720, 640x480 Video formát MOV Foto formát JPEG Digitální zoom ANO Paměťová karta Max 32GB, min Class 6 Napájení Cigaretový napaječ DC 5V/2A (12-24V) Interní backup baterie 150 mah Rozměry 111 x 43 x 31 mm Upozorňujeme, že ovládání produktu se může o návodu drobně lišit, což může být způsobeno jinou výrobní sérií. Dodavatel nenese žádnou odpovědnost za použití produktu v rozporu s platnými právními předpisy. Pokud jste v našem manuálu objevili nějaké nesrovnalosti, budeme rádi, pokud nám je sdělíte na podpora@spionazni-technika.cz Stránka 9
