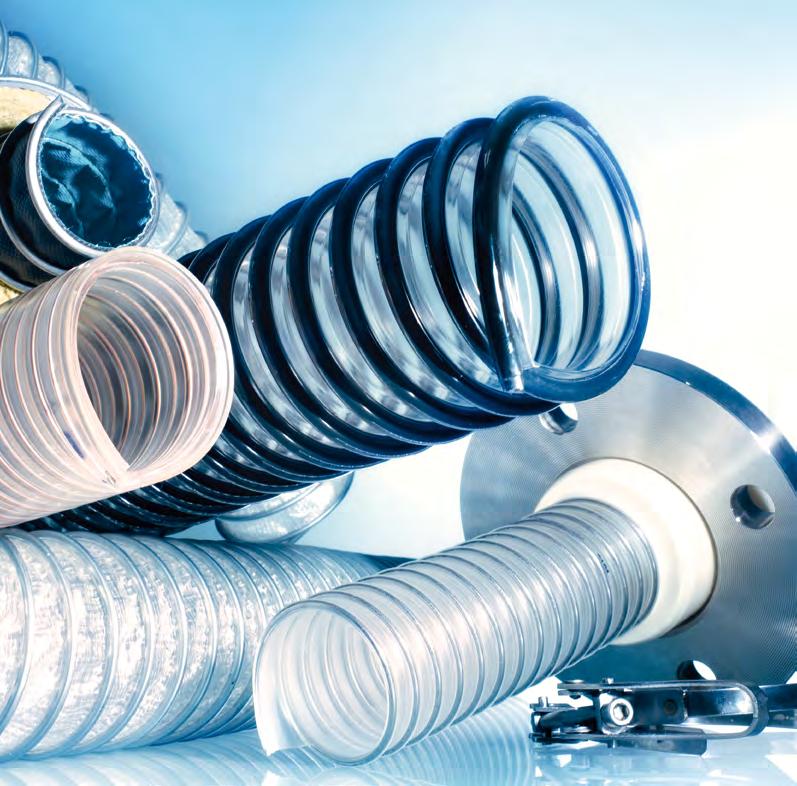

1 Přehled výrobků Hadice a spojovací systémy

2 Pět dobrých důvodů, proč se stát zákazníkem firmy Masterflex 1 O nás Jako koncern s mezinárodní působností se specializujeme na řešení úloh při spojování. Již desítky let se úspěšně věnujeme vývoji, výrobě a zpracování velmi kvalitních spirálových hadic. Díky našim znalostem materiálů a technologií vyrábíme z nejodolnějších vysokovýkonných plastů a technických tkanin produkty, které vytvářejí mezinárodní standardy. Naše hodnoty určují směr našeho jednání a spojují nás jako podnikatelskou skupinu. Masterflex Connecting Values V čem jsme výjimeční Řešení hadic podle přání zákazníka nebo produkty ze skladu? Ať již potřebujete cokoli, u nás najdete vždy výrobek vhodný pro Vaše potřeby. Pro spojování využíváme nejodolnější a nejmodernější plasty a technicky dokonalé tkaniny. V tom spočívají naše kompetence i úsilí. S dlouholetými zkušenostmi v oblasti polymerových materiálů, technicky náročných tkanin a jejich zpracování nabízíme našim zákazníkům přidanou hodnotu. Od první konzultace na místě, přes analýzu stávajícího stavu až po vývoj a výrobu vhodných produktů - stojíme na Vaší straně a podporujeme Vás inovačními kompetentními řešeními. Vše podle přání zákazníka a všechno na jednom místě. 3 4 Všechno pro Vás Jsme stejně flexibilní jako naše materiály. Neobáváme se žádných výzev, protože mimořádné úlohy vyžadují mimořádná řešení. A přesně to nabízíme. Díky odborným znalostem našich specialistů vyvíjíme řešení produktů přizpůsobená Vašim požadavkům a vhodná pro individuální případy použití. Přejete si dodávku v krátkém termínu, potřebujete neobvyklou kombinaci materiálu nebo dodávku just in time? S našimi rychlými reakčními a dodacími lhůtami jsme pro Vás tím správným partnerem: Neboť v naší práci záleží na spolehlivém spojení. Jsme Vám nablízku Vyvíjíme náročné produkty šité na míru s vysokým užitkem pro zákazníka. Z tohoto důvodu najdete náš zkušený distribuční tým na mnoha místech, blízko trhu i u Vás, našich zákazníků. Působíme na celém světě. Jako silný vývojový partner sledujeme trh a vyvíjíme nová řešení pro Vaši práci. Na všech našich mezinárodních pobočkách nabízíme německou techniku přímo na místě. To zaručuje vysokou kvalitu, krátkou cestu, rychlou dobu reakce a přímý kontakt se zákazníkem. Orientace na poradenství, osobní, rychlé a kompetentní jednání - to nás odlišuje od ostatních! 2 Proč s námi můžete počítat Na vysokou stálou kvalitu našich produktů se můžete spolehnout. Splňují beze zbytku nejvyšší národní a mezinárodní standardy kvality. To je totiž naším cílem. Ať již žár, chlad, nepříznivé povětrnostní vlivy nebo působení chemikálií - naše produkty Vás vždy přesvědčí svou dlouhou životností a bezpečností. Přesto pracujeme nepřetržitě na zlepšování všeho, čeho jsme již dosáhli. Vaše spokojenost je naším největším úspěchem. 5 Za nás hovoří kvalita Naším motorem jsou vize, které jsou zdrojem našich inovací a vývoje produktů. Naše výrobky vznikají na německých vývojových pracovištích, v úzké spolupráci pracovníků odbytu s našimi inženýry a techniky. To zaručuje dodržení celosvětově uznávaných standardů kvality. Při naší činnosti nezapomínáme na životní prostředí. Pracovní postupy šetrné ke zdrojům a myšlení zaměřené na trvale udržitelný rozvoj jsou naším příspěvkem k jeho ochraně. Produkty a výkony firmy Masterflex vytváříme hodnoty. 2 MASTERFLEX - duben

3 Obsah Strana Otěruvzdorné odsávací a transportní hadice z PU 4-7 Odsávací a transportní hadice z PVC a EVA 8-9 Odsávací a transportní hadice odolné vůči mikrobům a hydrolýze Potravinářské a farmaceutické hadice Hadice odvádějící elektrostatický náboj Hadice klimatizační, ventilační a pro odsávání zplodin při svařování Hadice pro odsávání výfukových plynů Hadice odolné vůči teplotám přes 250 C do 1100 C Chemicky odolné hadice Řešení šitá zákazníkovi na míru 34 Elektricky vyhřívané hadice 35 Kolena a trubky s PU opláštěním 36 Spojovací a propojovací technika: spony Spojovací a propojovací technika: spoje z umělé hmoty Spojovací a propojovací technika: kovové spoje MASTERFLEX duben

4 1 Otěruvzdorné odsávací a transportní hadice z PU Odsávací a transportní hadice z polyuretanu, zvláště vhodné pro abrazivní dopravovaný materiál, přesvědčí svou dlouhou životností Flamex B-Fse PU fóliová hadice, lehká, vysoce flexibilní a stlačitelná, těžko vznětlivá, dle DIN 4102 B1 - Doprava abrazivních pevných materiálů jako prachu a hoblin v požárem ohrožených oblastech, u dřevoobráběcích strojů, odsávacích zařízeních a přístrojů v oblasti zpracování dřeva DN 40 - DN 400 Výrobní délky: až 25 m Flamex B-Fse pro obráběcí centra PU fóliová hadice, lehká, vysoce flexibilní a stlačitelná, těžko vznětlivá, dle DIN 4102 B1 - Těžko vznětlivá přepravní hadice pro abrazi způsobující suché látky - Dřevoobráběcí stroje - Odsávání pilin na CNC řízených obráběcích střediscích - Odsávací zařízení se zvýšeným odsávacím výkonem - Ochranná hadice proti mechanickému poškození DN DN 400 Výrobní délky: až 25 m Flamex Bse a transportní hadice lehká a ohebná, těžko vznětlivá, dle DIN 4102 B1 - Doprava abrazivních pevných materiálů jako prachu a hoblin v požárem ohrožených oblastech, u dřevoobráběcích strojů, odsávacích zařízeních a přístrojů v oblasti zpracování dřeva DN 40 - DN 500 Výrobní délky: až 25 m 4 MASTERFLEX - duben

5 Otěruvzdorné odsávací a transportní hadice z PU Master-PUR L-F Trivolution velmi lehká, antistatická, < 10 9 Ohm, mikrobům odolná, těžko vznětlivá - Vysoce flexibilní spirálová hadice pro sání a transport abrazivních pevných látek, plynných a tekutých médií, jemnozrnného materiálu, např. prach a prášek - Ochranná hadice proti mechanickému opotřebení - Odsávání olejové mlhoviny - Těžko vznětlivá dle DIN 4102 B1 DN 40 - DN 400 Výrobní délky: až do 25 m Master-PUR L Trivolution lehká, vysoce flexibilní, antistatická, povrchový odpor < 10 9 Ohm, mikrobům odolná, těžko vznětlivá - Vysoce flexibilní spirálová hadice pro sání a transport abrazivních pevných látek, plynných a tekutých médií, jemnozrnného materiálu, např. prach a prášek - Sání / extrakce papíru a textilních vláken - Ochranná hadice proti mechanickému opotřebení - Odsávání olejové mlhoviny - Těžko vznětlivá dle DIN 4102 B1 DN 25 - DN 500 Výrobní délky: až 25 m Master-PUR H Trivolution středně těžká, flexibilní, antistatická, povrchový odpor < 10 9 Ohm, mikrobům odolná, těžko vznětlivá - Odsávání a transport abrazivních materiálů, papírových vláken, granulátů, plynných a tekutých médií, hrubozrnných materiálů s vysokou obrusností, např. piliny - Standardní hadice pro průmyslové vysavače a dopravní zařízení pro granulát - Odsávání olejové mlhoviny - Těžko vznětlivá dle DIN 4102 B1 DN 13 - DN 500 Výrobní délky: až 25 m Master-PUR HÜ Trivolution středně těžká/zesílená, flexibilní, antistatická, < 10 9 Ohm, mikrobům odolná, těžko vznětlivá - Ochranná hadice proti mechanické zátěži - Transportní hadice pro zvýšené nároky - Speciálně konstruovaná pro použití vozidel pro suché sání, lehká, ohebná - Těžko vznětlivá dle DIN 4102 B1 DN DN 150 Výrobní délky: až 25 m Master-PUR HÜ-S Trivolution středně těžká/zesílená, flexibilní, antistatická, <10 9 Ohm, mikrobům odolná, těžko vznětlivá - Ochranná hadice proti mechanické zátěži - Zesílená speciální hadice pro použití u vozidel pro suché sání, středně těžká, flexibilní spojovací hadice - Těžko vznětlivá dle DIN 4102 B1 DN DN 150 Výrobní délky: až 25 m MASTERFLEX duben

6 Otěruvzdorné odsávací a transportní hadice z PU Master-PUR HX Trivolution se zesílením pod spirálou, oděru / vakuu-odolná, zesílená, antistatická, < 10 9 Ohm, mikrobům odolná, těžko vznětlivá - Sací a transportní hadice pro silážní vozidla, nakládací stanice, štěrkování plochých střech, vysoce abrazivní média, problematický přepravovaný materiál jako je písek, štěrk, obilí, atd. - Vynikající pro větší odolnost a delší intervaly údržby - Těžko vznětlivá dle DIN 4102 B1 DN 32 - DN 300 Výrobní délky: až 20 m Master-PUR HX-S extrémně odolná vůči vakuu a otěru, s velmi hladkým vnitřním povrchem, antistatická, < 10 9 Ohm, mikrobům odolná - Štěrkování plochých střech, zazelenění střech, vakuová/ sací vozidla, sanace kolejových zařízení, transport skelné vaty, minerální vaty, strusky, okují a slinutých materiálů - Odsávací a transportní hadice pro kamenolomy, cementárny, loděnice, přístavy, silážní vozidla a překladiště DN 50 - DN 150 Výrobní délky: až 20 m Master-PUR Performance extrémně oděru / vakuu -odolná, zcela hladký vnitřní povrch, antistatická, povrchový odpor < 10 9 Ohm, mikrobům odolná - Transportní hadice pro problematická média, např. písek, štěrk, obilí, granule, stejně tak jako pro překládací a dopravní zařízení - Všude, kde je potřeba snadno čistit povrchy - Sací a transportní hadice pro extrémně abrazivní pevná, kapalná a plynná média - Transportní hadice pro sklárny, ocelárny, lomy, loděnice, doky, štěrkování plochých střech, atd. DN 38 - DN 202 Výrobní délky: až 20 m Cargoflex extrémně odolná vůči vakuu a otěru - Sání / Transport vysoce abrazivního nákladu, např. minerální vlna, štěrk, kámen, struska, okuje, cement, zbytkové sklo, slinuté materiály, drcený štěrk, překládka v loděnicích a přístavech. Splňuje nejvyšší standardy odolnosti vůči abrazi Odsávací a transportní hadice pro nejextrémnější oblasti použití DN 100 DN 250 Výrobní délka: až 20 m Master-PUR Inline extrémně odolná vůči otěru a vakuu, bezešvá a hladká vnitřní stěna, < 10 9 Ohm, antistatická, mikrobům odolná - Speciální hadice pro extrémně abrazivní a problematický přepravovaný materiál, např.: písek, štěrk, obilí, granuláty - Hadice pro přívod materiálu a čistění ve sklárnách, úpravnách minerálů, ocelárnách, kamenolomech, loděnicích, přístavech a cementárnách, štěrkování plochých střech, v dalších dopravních a překladních zařízeních - Všude tam, kde je nutná lehce čistitelná vnitřní plocha hadic DN 38 DN 250 Výrobní délka: až 20 m 6 MASTERFLEX - duben

7 Otěruvzdorné odsávací a transportní hadice z PU Polderflex PUR extrémně odolná vůči tlaku a vakuu, hladká vnitřní a vnější stěna, < 10 9 Ohm - Pro nejextrémnější oblasti použití - Transport štěrku, kamenů, sanace kolejových zařízení, transportní hadice pro překladní a dopravní zařízení, odsávání zbytků skla, skelné vaty, minerální vlny, strusky, okují, slinutých materiálů. - Kamenolomy, cementárny, loděnice a přístavy, pracovní hadice pro silážní vozidla a překladiště DN 32 DN 150 Výrobní délka: až 20 m Master-PUR Flat H Food PU transportní hadice, bez spirály, středně těžká, potravinářsky nezávadná (FDA) TOP TIP: také k dispozici jako L & HX verze Transportní hadice bez spirály pro abrazivní pevné látky - transport pevných látek u prosévacích strojů - odvodní hadice u nakládacích stanic - použití jako kompenzátor DN 50 - DN 300 Výrobní délka: až 5 m Master-PUR Step PU fóliová hadice, odolná vůči sešlápnutí, těžko vznětlivá, dle DIN 4102 B1 - Odsávací a transportní hadice k přepravě pevných kapalných a plynných médií - Všude tam, kde mohou být běžné hadice v oblasti podlahy skrze vnější mechanické působení trvale deformovány - Zpracování dřeva - Ochranná hadice DN 50 - DN 160 s modrou spirálou Miniflex PU PU ochranná a odsávací hadice se spirálou s umělohmotným pláštěm, odolná vůči mikrobům, vysoce flexibliní - Ochranná a odsávací hadice pro pevná, tekutá a plynná média - Odsávací hadice pro jemnozrnné částice, např. prach, prášek, vlákna - Vzduchotechnika (podtlaková a nízkotlaková), ochranná hadice proti mechanické zátěži, ochrana kabelů DN 7 DN 50 Barva: modrá, RAL 5015 Výrobní délka: až 50 m : UPOZORNĚNÍ: K dostání také jako provedení z PVC a TPVse MASTERFLEX duben

8 2 Odsávací a transportní hadice z PVC a EVA Odsávací a transportní hadice z PVC nabízejí obecně dobrou chemickou odolnost. Hadice z EVA jsou velmi lehké, odolné proti sešlápnutí a přejetí. Master-PVC L-F PVC fóliová hadice, lehká, velmi flexibilní - Odsávání/Transport pevných látek, plynných a kapalných médií, jemnozrnných částic jako jsou prachy a prášky - Vzduchotechnika, klimatizační technika, ochranná hadice, stavba přístrojů, odsávání spřádaných vláken, odstraňování prachu, odtok kapalin Dodáváme na základě objednávky DN 20 DN 400 Barva: šedá Skladová délka: viz internet -20 C do +70 C krátkodobě do +80 C Master-PVC L-F EL PVC fóliová hadice, lehká, odpovídá německým technickým pravidlům bezpečnosti provozu (TRBS 2153), antistatická, <10 6 Ohm - Odsávací a transportní hadice pro abrazivní pevné látky, tekutá a plynná média - Rizikové zóny, v nichž jsou požadovány antistatické vlastnosti - Transport jemnozrnných částic jako jsou prachy a prášky, chemická zařízení, stavba přístrojů DN 50 DN C do +70 C krátkodobě do +80 C Master PVC-L PVC sací a transportní hadice, lehká, velmi dobrá flexibilita - Odsávání/Transport pevných látek, plynných a kapalných médií, jemnozrnných částic - Vzduchotechnika, klimatizační technika, ochranná hadice, odtok kapalin DN 38 DN 500 Barva: šedá Skladová délka: viz internet -20 C do +70 C krátkodobě do +80 C 8 MASTERFLEX - duben

9 Odsávací a transportní hadice z PVC a EVA Master-PVC H-F PVC fóliová hadice, středně těžká, flexibilní - Odsávání/Transport pevných látek, plynných a kapalných médií, jemnozrnných částic jako jsou prachy a prášky - Vzduchotechnika, klimatizační technika, ochranná hadice, stavba přístrojů Dodáváme na základě poptávky DN 20 DN 500 Barva: šedá -20 C do +70 C krátkodobě do +80 C Master-PVC H PVC sací a transportní hadice, středně těžká - Odsávání/Transport pevných látek, plynných a kapalných médií, jemnozrnných částic - Vzduchotechnika, klimatizační technika, ochranná hadice, odtok kapalin Dodáváme na základě poptávky DN 32 DN 500 Barva: šedá -20 C do +70 C krátkodobě do +80 C Master-PVC Flex PVC odsávací lehká, vysoce ohebná, vyztužena tkaninou - Odsávání a transport pevných látek, kapalných a plynných médií - Odsávací hadice pro jemnozrnné částice, např. prachy, prášky - Vysavače pro použití v průmyslu a domácnosti, vzduchotechnika a klimatizační technika, stavba lodí a karavanů, textilní průmysl, strojírenství, odsávání plynů při svařování, vysoušení staveb DN 25 DN 102 Výrobní délka: až 15 m 0 C do +70 C krátkodobě do +85 C Master-VAC PE-EVA odsávací lehká, odolná vůči sešlápnutí - Lehké domácí a průmyslové vysavače, ruční obráběcí stroje, odsávání prachu, vedení/ odsávání pevných, kapalných, plynných médií, prachů a prášků, vzduchotechnika, čistění bazénů, chemický průmysl, ochranná hadice DN 28 DN 50 Výrobní délka: až 30 m TOP TIP: K dostání také jako elektrovodivá EL verze -40 C do +60 C krátkodobě do +70 C Polderflex-PVC PVC sací a transportní hadice, odolná vůči tlaku a vakuu, neobsahuje kadmium - Odsávání/Transport pevných látek, plynných a kapalných médií, vakuové pumpy, zemědělství, stavebnictví, čistění kanálů, snižování hladiny spodní vody DN 12 - DN 152 Výrobní délka: až 50 m -20 C do +70 C krátkodobě do +80 C MASTERFLEX duben

10 3 Odsávací a transportní hadice odolné vůči mikrobům a hydrolýze Extrémně flexibilní hadice z polyester-polyuretanu a polyether-polyuretanu pro univerzální oblasti použití Master-PUR L Trivolution lehká, vysoce flexibilní, antistatická, povrchový odpor < 10 9 Ohm, mikrobům odolná, těžko vznětlivá - Vysoce flexibilní spirálová hadice pro sání a dopravu abrazivních pevných látek, plynných a tekutých médií, jemnozrnného materiálu, např. prach a prášek - Sání / extrakce papíru a textilních vláken - Ochranná hadice proti mechanickému opotřebení - Odsávání olejové mlhoviny - Těžko vznětlivá dle DIN 4102 B1 DN 25 - DN 500 Výrobní délky: až 25 m Master-PUR STEP MHR PU fóliová hadice, odolná vůči sešlápnutí, mikrobům a hydrolýze - Sací a transportní hadice pro abrazivní pevné látky, u nichž je vyžadována odolnost vůči mikrobům a hydrolýze - Vysavače listí, sekaček, zařízení zametající trávník, lehká hadice u komunálních vozů DN 80 - DN 200 s černou spirálou Výrobní délky: až 25 m Master-PUR L-MHR lehká, odolná vůči mikrobům a hydrolýze flexibilní, povrchový odpor < 10 9 Ohm, těžko vznětlivá dle DIN 4102 B1 - Odsávací a transportní hadice pro abrazivní pevné látky, u nichž je vyžadována odolnost vůči mikrobům a hydrolýze - Ochranná hadice proti mechanickému zatížení - Transport jemnozrnného materiálu, např. prach a prášek - Sání/extrakce papíru a textilních vláken - Odsávání olejové mlhoviny DN 25 - DN 500 Výrobní délky: až 25 m 10 MASTERFLEX - duben

11 Odsávací a transportní hadice odolné vůči mikrobům a hydrolýze Master-PUR H Trivolution středně těžká, flexibilní, antistatická, < 10 9 Ohm, mikrobům odolná, těžko vznětlivá - Odsávání a transport abrazivních materiálů, papírových vláken, granulátů, plynných a tekutých médií, hrubozrnných materiálů s vysokou obrusností, např. piliny - Standardní hadice pro průmyslové vysavače a dopravní zařízení pro granulát - Odsávání olejové mlhoviny - Těžko vznětlivá dle DIN 4102 B1 DN 13 - DN 500 Výrobní délky: až 25 m Master-PUR H-MHR PU sací a transportní hadice, flexibilní, středně těžká, odolná vůči mikrobům a hydrolýze - Sací a transportní hadice pro abrazivní pevné látky, u nichž je vyžadována odolnost vůči mikrobům a hydrolýze - Ochranná hadice proti mechanické zátěži - Standardní hadice pro průmyslové čištění - Transport granulátu - Transport drtě/hoblin - Sání a transport papírových vláken - Odsávání olejové mlhoviny Dodáváme na základě poptávky DN 16 DN 500 Výrobní délky: až 25 m Streetmaster GKS PU sací hadice pro velké zametací stroje, vysoce odolná vůči otěru, vakuu a mikrobům - Velké zametací stroje, sací bagry, komunální vozy a odpad likvidující vozidla, transportní hadice pro abrazivní pevné látky, které vyžadují odolnost vůči mikrobům DN 225, DN 250, DN 280 Výrobní délka: až 20 m Streetmaster KKS PU sací hadice pro malé zametací stroje, odolná vůči otěru, vakuu a mikrobům - Malé zametací stroje, sací bagry, komunální vozy a odpad likvidující vozidla, transportní hadice pro abrazivní pevné látky, které vyžadují odolnost vůči mikrobům DN 200 nebo transparentní Výrobní délka: až 20 m Streetmaster GLG PU sací hadice pro stroje na sběr listí a trávy, odolná vůči mikrobům - Např.: křovinořezy, vysavače listí, transportní hadice pro abrazivní pevné látky, které vyžadují odolnost vůči mikrobům DN 400 Výrobní délka: až 20 m MASTERFLEX duben

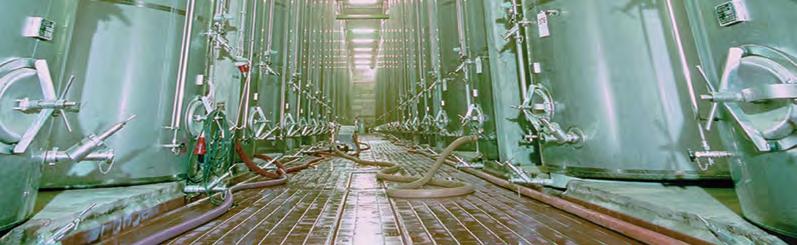

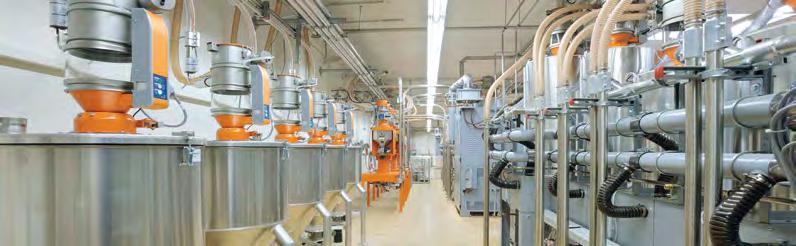

12 4 Potravinářské a farmaceutické hadice Hladké hadice z čistého polyether-polyuretanu, nezávadného pro potraviny, podle platných směrnic ES a ve shodě s FDA pro univerzální oblasti použití při zpracování potravin a ve farmaceutickém průmyslu Master-PUR L-F Food PU sací a transportní hadice se spirálou z ušlechtilé oceli, velmi lehká, vysoce flexibilní, potravinářsky nezávadná (FDA/EU 10/2011) Sací a transportní hadice pro: - potravinářský průmysl - farmaceutický průmysl - chemický průmysl Povolená pro potravinářské kategorie: A, B, C, D1, D2, E (dotykové časy dle zkušebního protokolu) DN 40 - DN 400 Master-PUR L-F Food A velmi lehká, potravinářsky nezávadná (FDA), antistatická, < 10 9 Ohm Odsávací a transportní hadice pro - potravinářský průmysl - farmaceutický průmysl - chemický průmysl Povolená pro potravinářskou kategorii E (dotykové časy dle zkušebního protokolu) DN 40 DN 400 Výrobní délka: 25 m Master-PUR L Food PU sací a transportní hadice se spirálou z ušlechtilé oceli, lehká, potravinářsky nezávadná (FDA/EU 10/2011) Certifikovaná sací a transportní hadice pro pevná a kapalná média v: - potravinářském průmyslu - farmaceutickém průmyslu - chemickém průmyslu Povolená pro potravinářské kategorie: A, B, C, D1, D2, E (dotykové časy dle zkušebního protokolu) DN 32 DN 203 N 12 MASTERFLEX - duben

13 Potravinářské a farmaceutické hadice Master-PUR L Food A lehká, potravinářsky nezávadná (FDA), antistatická, < 10 9 Ohm Certifikovaná odsávací a transportní hadice pro transport pevných a tekutých médií pro: - potravinářský průmysl - farmaceutický průmysl - chemický průmysl Povolená pro potravinářskou kategorii E (dotykové časy dle zkušebního protokolu) DN 32 DN 203 Master-PUR L Food A Multi lehká, potravinářsky nezávadná (FDA/EU 10/2011), antistatická, < 10 9 Ohm Certifikovaná odsávací a transportní hadice pro transport pevných a tekutých médií pro: - potravinářský průmysl - farmaceutický průmysl - chemický průmysl Povolená pro potravinářské kategorie: A, B, C, D1, D2, E (dotykové časy dle zkušebního protokolu) DN 32 - DN 203 Master-PUR H Food PU sací a transportní hadice se spirálou z ušlechtilé oceli, středně těžká, potravinářsky nezávadná (FDA/EU 10/2011) Certifikovaná sací a transportní hadice pro pevná a kapalná média v: - potravinářském průmyslu - farmaceutickém průmyslu - chemickém průmyslu Povolená pro potravinářské kategorie: A, B, C, D1, D2, E (dotykové časy dle zkušebního protokolu) DN 20 DN 203 Master-PUR H Food A středně těžká, potravinářsky nezávadná (FDA), antistatická, < 10 9 Ohm Certifikovaná odsávací a transportní hadice pro transport pevných a tekutých médií pro: - potravinářský průmysl - farmaceutický průmysl - chemický průmysl Povolená pro potravinářskou kategorii E (dotykové časy dle zkušebního protokolu) DN 20 DN 203 Master-PUR H Food A Multi středně těžká, potravinářsky nezávadná (FDA/EU 10/2011), antistatická, < 10 9 Ohm Certifikovaná odsávací a transportní hadice pro transport pevných a tekutých médií pro: - potravinářský průmysl - farmaceutický průmysl - chemický průmysl Povolená pro potravinářské kategorie: A, B, C, D1, D2, E (dotykové časy dle zkušebního protokolu) DN 20 - DN 203 MASTERFLEX duben

14 Potravinářské a farmaceutické hadice Master-PUR HX Food PU sací a transportní hadice se spirálou z ušlechtilé oceli, těžká, potravinářsky nezávadná (FDA) Certifikovaná sací a transportní hadice pro pevná a kapalná média v: - potravinářském průmyslu - farmaceutickém průmyslu - chemickém průmyslu DN 32 - DN 152 Výrobní délka: až 20 m Master-PUR HX Food A těžká, potravinářsky nezávadná (FDA), antistatická, < 10 9 Ohm Certifikovaná odsávací a transportní hadice pro transport pevných a tekutých médií pro: - potravinářský průmysl - farmaceutický průmysl - chemický průmysl DN 50 DN 152 Výrobní délka: až 20 m Master-PUR HX Food A Multi těžká, potravinářsky nezávadná (FDA/EU 10/2011), antistatická, < 10 9 Ohm Certifikovaná odsávací a transportní hadice pro transport pevných a tekutých médií pro: - potravinářský průmysl - farmaceutický průmysl - chemický průmysl Povolená pro potravinářské kategorie: A, B, C, D1, D2, E (dotykové časy dle zkušebního protokolu) DN 50 - DN 152 Výrobní délka: až 20 m Polderflex PUR Food extrémně odolná vůči tlaku a vakuu, uvnitř a na povrchu hladká, potravinářsky nezávadná (FDA) Certifikovaná odsávací a transportní hadice pro transport pevných a tekutých médií pro: - potravinářský, - farmaceutický - chemický průmysl DN 32 DN 152 Výrobní délka: až 20 m Polderflex PUR Food A extrémně odolná vůči tlaku a vakuu, uvnitř a na povrchu hladká, antistatická, potravinářsky nezávadná (FDA/EU 10/2011), povrchový odpor < 10 9 Ohm Certifikovaná odsávací a transportní hadice pro transport pevných a tekutých médií pro: - potravinářský, - farmaceutický - chemický průmysl DN 32 DN 152 Výrobní délka: až 20 m 14 MASTERFLEX - duben

15 Potravinářské a farmaceutické hadice Polderflex PUR Food A Multi a transportní hadice, extrémně odolná vůči tlaku a vakuu, zevniř a zvnějšku hladká, potravinářsky nezávadná, permanentní antistatická, < 10 9 Ohm Certifikovaná odsávací a transportní hadice pro transport pevných a tekutých médií pro: - potravinářský průmysl - farmaceutický průmysl - chemický průmysl Povolená pro potravinářské kategorie: A, B, C, D1, D2, E (dotykové časy dle zkušebního protokolu) DN 32 - DN 152 Výrobní délka: až 20 m Master-PUR Flat H Food PU transportní hadice, bez spirály, středně těžká, potravinářsky nezávadná (FDA/EU 10/2011) TOP TIP: také k dispozici jako L & HX verze Transportní hadice bez spirály pro abrazivní pevné látky - transport pevných látek u prosévacích strojů - odvodní hadice u nakládacích stanic - použití jako kompenzátor DN 50 DN 300 Výrobní délka: až 5 m Master-SIL SD Food Silikonová tlaková hadice, potravinářsky nezávadná (FDA) Odsávací a transportní hadice pro sypká a kapalná média v potravinářském, farmaceutickém a chemickém průmyslu - Výroba strojů pro kosmetický průmysl - Při použití vhodných aseptických spojek může být hadice v potrubí ponechána pro čištění - Farmaceutický průmysl - Chemický průmysl - Kosmetický průmysl DN 10 DN 102 Výrobní délka: až 20 m -60 C do +200 C Master-SIL HD Food Silikonová tlaková hadice, potravinářsky nezávadná (FDA) Odsávací a transportní hadice pro sypká a kapalná média v potravinářském, farmaceutickém a chemickém průmyslu - Výroba strojů pro kosmetický průmysl - Při použití vhodných aseptických spojek může být hadice v potrubí ponechána pro čištění - Farmaceutický průmysl - Chemický průmysl - Kosmetický průmysl DN 10 DN 100 Výrobní délka: až 20 m -60 C do +200 C MASTERFLEX duben

16 5 Hadice odvádějící elektrostatický náboj Na ochranu před vznícením v důsledku elektrostatických nábojů Master-PUR L Trivolution lehká, vysoce flexibilní, < 10 9 Ohm, permanentní antistatická, mikrobům odolná, těžko vznětlivá - Vysoce flexibilní spirálová hadice pro sání a transport abrazivních pevných látek, plynných a tekutých médií, jemnozrnného materiálu, např. prach a prášek - Sání / extrakce papíru a textilních vláken - Ochranná hadice proti mechanickému opotřebení - Odsávání olejové mlhoviny - Těžko vznětlivá dle DIN 4102 B1 DN 25 - DN 500 Master-PUR L-EL lehká, velmi flexibilní, elektricky vodivá, < 10 4 Ohm - Rizikové zóny, v nichž jsou požadovány antistatické vlastnosti - Sací a transportní hadice pro abrazivní pevné látky, plynná a tekutá média - Transport jemnozrnných částic jako jsou prach a prášek, odsávání olejové mlhoviny DN 25 DN 500 Master-PUR L-MHR A lehká, vysoce flexibilní, mikrobům a hydrolýze odolná, povrchový odpor < 10 9 Ohm, permanentní antistatická, těžko vznětlivá - Doprava jemnozrnných částic, jako je například prach a prášek - Sání / extrakce papíru a textilních vláken - Ochranná hadice proti mechanickému opotřebení - Sací a transportní hadice pro abrazivní pevné látky, u kterých je potřebná odolnost vůči mikrobům a hydrolýze - Odsávání olejové mlhoviny DN 25 - DN MASTERFLEX - duben

17 Hadice odvádějící elektrostatický náboj Master-PUR H Trivolution středně těžká, flexibilní, povrchový odpor < 10 9 Ohm, permanentní antistatická, mikrobům odolná, těžko vznětlivá - Odsávání a transport abrazivních materiálů, papírových vláken, granulátů, plynných a tekutých médií, hrubozrnných materiálů s vysokou obrusností, např. piliny - Standardní hadice pro průmyslové vysavače a dopravní zařízení pro granulát - Odsávání olejové mlhoviny - Těžko vznětlivá dle DIN 4102 B1 DN 13 - DN 500 Master-PUR H-EL středně těžká, velmi flexibilní, elektricky vodivá, < 10 4 Ohm - Rizikové zóny, v nichž jsou požadovány antistatické vlastnosti - Speciální hadice pro průmyslové vysavače v oblastech chráněných před explozí - Pro abrazivní pevné látky, plynná a tekutá média, hrubozrnné částice s nejvyšší obrusností, odsávání olejové mlhoviny DN 25 DN 500 Master-PUR H-MHR A středně těžká, vysoce flexibilní, mikrobům a hydrolýze odolná, < 10 9 Ohm, permanentní antistatická, těžko vznětlivá - Ochranná hadice proti mechanickému opotřebení - Sací a transportní hadice pro abrazivní pevné látky u kterých je potřebná odolnost vůči mikrobům a hydrolýze DN 16 - DN 500 Master-PUR HX-EL těžká, velmi flexibilní, elektricky vodivá, < 10 4 Ohm - Rizikové zóny, v nichž jsou požadovány antistatické vlastnosti - Odsávací a transportní hadice pro extrémně abrazivní pevná, kapalná a plynná média - Odsávání hrubozrnných částic s nejvyšší obrusností DN 32 DN 300 Výrobní délka: až 20 m Master-PUR HX Trivolution se zesílením pod spirálou, oděru / vakuu -odolná, zesílená, permanentní antistatická, < 10 9 Ohm, mikrobům odolná, těžko vznětlivá - Sací a transportní hadice pro silážní vozidla, nakládací stanice, štěrkování plochých střech, vysoce abrazivní média, problematický přepravovaný materiál jako je písek, štěrk, obilí, atd. - Vynikající pro větší odolnost a delší intervaly údržby - Těžko vznětlivá dle DIN 4102 B1 DN 32 - DN 300 Výrobní délka: až 20 m MASTERFLEX duben

18 Hadice odvádějící elektrostatický náboj Master-PUR Performance a transportní hadice, extrémně oděru / vakuu-odolná, zcela hladký vnitřní povrch, permanentní antistatická, < 10 9 Ohm, mikrobům odolná - Transportní hadice pro problematická média, např. písek, štěrk, obilí, granule, stejně tak jako pro překládací a dopravní zařízení - Všude, kde je potřeba snadno čistit povrchy - Sací a transportní hadice pro extrémně abrazivní pevná, kapalná a plynná média - Transportní hadice pro sklárny, ocelárny, lomy, loděnice, doky, štěrkování plochých střech, atd. DN 38 - DN 202 Výrobní délka: až 20 m Master-PE L-F EL PE fóliová hadice, velmi lehká, vysoce flexibilní, elektricky vodivá, 10 4 Ohm - Rizikové oblasti, v nichž je požadována elektrická vodivost. - Vysoce flexibilní spirálová hadice pro odsávání rozpouštědel a agresivních par v klimatizační technice a vzduchotechnice DN 40 DN C do +60 C krátkodobě do +80 C Master-PE L-EL PE odsávací lehká, elektricky vodivá, 10 4 Ohm - Rizikové oblasti, v nichž je požadována elektrická vodivost - Velmi flexibilní odsávací a transportní hadice pro agresivní kapalná a plynná média, transport jemnozrnných částic DN 25 DN C do +80 C krátkodobě do +120 C Master-PVC L-F EL PVC fóliová hadice, lehká, velmi flexibilní, elektricky vodivá, <10 6 Ohm - Odsávací a transportní hadice pro abrazivní pevné látky, tekutá a plynná média - Rizikové zóny, v nichž jsou požadovány antistatické vlastnosti - Transport jemnozrnných částic jako jsou prachy a prášky, chemická zařízení, stavba přístrojů DN 50 DN C do +70 C krátkodobě do +80 C Master-Clip Vinyl EL Odsávací a foukací hadice z PVC potažené polyesterové tkaniny, elektricky vodivá, <10 6 Ohm - Nebezpečné zóny, v nichž je vyžadované odvádění elektrostatického náboje dle směrnice TRBS - Při zvýšené mechanické zátěži, odsávání a vedení agresivních médií, explozivních plynů a par, odsávací zařízení, nízkotlaká oblast, přívod a odvod vzduchu v zóně ochrany před explozí* - Nízkotlaková oblast - Odsávací zařízení DN 50 DN C do +70 C krátkodobě až +80 C 18 MASTERFLEX - duben

19 Hadice odvádějící elektrostatický náboj Master-Clip VITON EL Odsávací a dmýchací hadice polyesterové tkaniny potažené VITONEM, pro agresivní media do +210 C, elektricky vodivá, 10 4 Ohm - Rizikové oblasti, ve kterých je požadována elektrická vodivost dle TRBS - Odsávání agresivních plynů a par v rizikových zónách, z chemických zařízení, v oblasti lakování, zpracování dřeva, farmacie a papírenství, odsávání rozpouštědel - Odsávání barevné mlhoviny při lakování - Nízkotlaková oblast DN 38 - DN C do +210 C krátkodobě do +240 C Master-Clip PTFE EL Odsávací a foukací (přetlak) hadice pro agresivní média do 280 C, elektricky vodivá, <10 6 Ohm - Rizikové oblasti, ve kterých je požadována elektrická vodivost dle TRBS - Odsávání agresivních plynů a par v rizikových zónách, z chemických zařízení, v oblasti lakování, zpracování dřeva, farmacie a papírenství, odsávání rozpouštědel, oblasti nízkého tlaku - Odsávání mlhoviny od ředidel DN 55 - DN 900 Výrobní délka: až 10 m -150 C do +280 C krátkodobě do +300 C Master-Clip PTFE H-EL Odsávací a foukací (přetlak) hadice pro agresivní média do +175 C, elektricky vodivá, <10 6 Ohm - Rizikové oblasti, ve kterých je požadována elektrická vodivost dle TRBS - Odsávání agresivních plynů a par v rizikových zónách, z chemických zařízení, v oblasti lakování, zpracování dřeva, farmacie a papírenství, odsávání rozpouštědel, oblasti nízkého tlaku DN 38 - DN C do +175 C krátkodobě do +190 C Master-Clip PTFE S-EL Odsávací a foukací (přetlak) hadice pro agresivní média do +250 C, elektricky vodivá, <10 6 Ohm - Rizikové oblasti, ve kterých je požadována elektrická vodivost dle TRBS - Odsávání agresivních plynů a par v rizikových zónách, z chemických zařízení, v oblasti lakování, zpracování dřeva, farmacie a papírenství, odsávání rozpouštědel, oblasti nízkého tlaku DN 50 - DN 900 Výrobní délka: až 10 m -70 C do +250 C krátkodobě do +270 C Master-VAC EL PE-EVA odsávací lehká, odolná proti sešlápnutí, elektricky vodivá, <10 6 Ohm - Lehké vysavače pro domácnost a průmysl, čištění bazénů, ruční obráběcí stroje, odprašovací zařízení, průtok a odsávání pevných, kapalných, plynných médií, prachu a prášku, vzduchotechnika, chemický průmysl, ochranná hadice DN 25 - DN 50 Výrobní délka: až 20 m -40 C do +60 C krátkodobě do +70 C MASTERFLEX duben

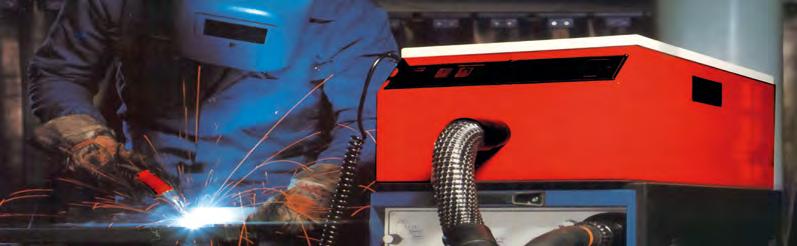

20 6 Hadice klimatizační, ventilační a pro odsávání zplodin při svařování Přívod a odvod vzduchu v klimatizační technice, vzduchotechnice a odsávacích zařízeních Master-Clip VINYL Odsávací a foukací (přetlak) hadice z PVC fólie - Klimatizační technika a vzduchotechnika, odsávací zařízení, přívod a odvod vzduchu, oblast nízkého tlaku DN 40 DN 900 Barva: šedá -20 C do +70 C krátkodobě do +80 C Master-Clip VINYL B Odsávací a foukací (přetlak) hadice z PVC potažené polyesterové tkaniny, těžko vznětlivá - Klimatizační technika a vzduchotechnika, odsávací zařízení, přívod a odvod vzduchu, při zvýšených bezpečnostních nárocích, vytápění stanů, odsávání kouře z pájení, oblasti nízkého tlaku DN 40 DN 900 Barva: šedá -20 C do +70 C krátkodobě do +80 C Master-Clip PE Odsávací a foukací (přetlak) hadice z PE potažené polyethylenové tkaniny, šetrná k životnímu prostředí - Sanace azbestu, klimatizační technika, vzduchotechnika, odsávací zařízení, přívod a odvod vzduchu, oblast nízkého tlaku DN 40 DN 900 Barva: křišťálově transparentní -40 C do +85 C krátkodobě do +95 C 20 MASTERFLEX - duben

21 Hadice klimatizační, ventilační a pro odsávání zplodin při svařování Master-Clip PUR Odsávací a foukací (tlakové) hadice z PU fólie, vysoce otěruodolná - Klimatizační technika, vzduchotechnika, odsávání abrazivních pevných látek, oblast nízkého tlaku DN 40 DN 900 Výrobní délka: až 15 m Master-Clip PUR-S Odsávací a foukací (tlakové) hadice z PU fólie, vysoce otěruodolná, dvouvrstvá - Odsávání abrazivních pevných látek, plnicí zařízení, oblasti nízkého tlaku DN 50 DN 900 Výrobní délka: až 15 m Master-Clip SPARK Speciální hadice pro odsávání zplodin při svařování z PVC potažené skelné tkaniny, těžko vznětlivá - Odsávání kouře při svařování, klimatizační technika, vzduchotechnika, odsávací zařízení, přívod a odvod vzduchu, při zvýšených bezpečnostních nárocích, vytápění stanů, odsávání kouře při pájení, nízkotlaká oblast DN 40 DN 900 Barva: tmavošedá Výrobní délka: až 15 m -20 C do +90 C krátkodobě do +110 C Master-Clip SPARK XL Speciální hadice při zvýšeném odletu jisker - Odsávání brusného prachu s velkým podílem jisker, odsávání kouře při svařování a pálení se zvýšeným podílem jisker, odsávání horkého a abrazivního brusného prachu, při zvýšených bezpečnostních nárocích DN 50 DN 900 Výrobní délka: až 15 m -40 C do +200 C krátkodobě do +280 C Master-VENT 2 Odsávací a foukací hadice z Co-polymerem potažená polyesterovou tkaninou - Odsávací zařízení, u kterých jsou vyžadovány normálně hořlavě hadice, klimatizační technika a vzduchotechnika, digestoře, odsávání par DN 51 DN 610 Barva: šedá Výrobní délka: až 10 m -30 C do +140 C MASTERFLEX duben

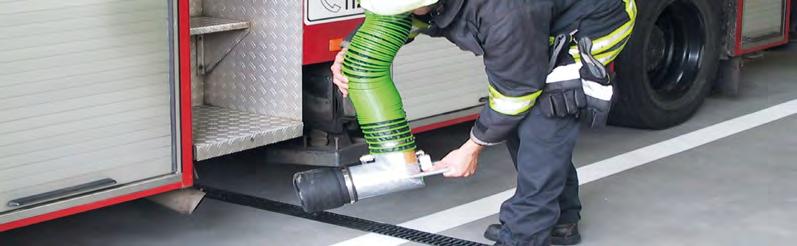

22 7 Hadice pro odsávání odpadních plynů Hadice pro odsávání odpadních plynů u spalovacích motorů pro teploty do C Carflex Super Hadice na odvod odpadních plynů do teploty C, trvale odolná vůči deformaci přejížděním - Pro středně náročné provozy pro odsávání zplodin u dieselových i benzínových motorů, vhodné pro všechny běžné odsávací systémy jako je navíjecí zařízení pro hadice na odsávání spalin, štěrbinové sací kanály, nadzemní a podlahová odsávací zařízení, stacionární zařízení DN 25 DN 200 teploty odpadních plynů do +200 C a dostačujícím přívodu čerstvého vzduchu (cca 50 %) Carflex 200 Hadice na odvod odpadních plynů do teploty C - Pro středně náročné provozy pro odsávání zplodin u dieselových i benzínových motorů, vhodné pro všechny běžné odsávací systémy jako jsou navíjecí zařízení pro hadice na odsávání spalin, štěrbinové sací kanály, nadzemní a podlahová odsávací zařízení, stacionární zařízení DN 63 DN 200 stěna, modrá spirála teploty odpadních plynů do +200 C a dostačujícím přívodu čerstvého vzduchu (cca 50 %) Carflex 300 Hadice na odvod odpadních plynů do teploty C - Pro středně náročné provozy pro odsávání zplodin u dieselových i benzínových motorů, vhodné pro všechny běžné odsávací systémy jako jsou navíjecí zařízení pro hadice na odsávání spalin, štěrbinové sací kanály, nadzemní a podlahová odsávací zařízení, stacionární zařízení DN 63 DN 200 Barva: vnitřní stěna: stříbrno šedá, vnější stěna: zeleno-šedá, spirála: červená teploty odpadních plynů do +300 C a dostačujícím přívodu čerstvého vzduchu (cca 50 %) 22 MASTERFLEX - duben

23 Hadice pro odsávání odpadních plynů Master-Clip HT 300 Master-Clip CAR do 300 C, neobsahuje silikony, vysoce flexibilní NOVINKA! + neobsahuje silikon + vysoce flexibilní + extra lehká do +300 C - Strojírenství - Automobilový průmysl - Nízkotlaká oblast - Odsávání spalin - Odsávací zařízení - Horký vzduch - Odsávání výfukových plynů - Zbrojní technika - Letecký průmysl - Odsávání výfukových plynů (speciálně u dieselových motorů), odsávání spalin, odsávací zařízení, horký vzduch, zbrojní technika, letecký průmysl, automobilový průmysl, strojírenství, nízkotlaká oblast DN 50 - DN 900 Barva: šedá Výrobní délka: až 15 m -20 C do +300 C krátkodobě +350 C DN 38 DN 900 Barva: vnější stěna zeleno-šedá, vnitřní stěna stříbrnošedá Výrobní délka: až 20 m -60 C do +300 C krátkodobě do +350 C Master-Clip ISO-CAR do +300 C, dvouvrstvá - Zkušební zařízení dieselových motorů se zvýšeným odsávacím výkonem, odsávání spalin, horký vzduch, odsávací zařízení, stavba vozidel, motorů a letadel, zbrojní technika, strojírenství, nízkotlaká oblast. - Primárně vhodná jako odsávací hadice DN 38 DN 900 Barva: vnitřní stěna stříbrnošedá, vnější stěna zelenošedá Výrobní délka: až 20 m -60 C do +300 C krátkodobě do +350 C Master-Clip KAPTON do +400 C, výborná chemická odolnost - Vedení odpadních plynů v oblasti nízkého tlaku a podtlaku, stavba vozidel a motorů, odsávání výfukových plynů u testovacích zařízení v automobilovém průmyslu, odsávání agresivních plynů při vysokých teplotách DN 50 DN 900 Barva: vnitřní stěna žlutozlatá, vnější stěna bílá Výrobní délka: až 15 m -260 C do +400 C Master-Clip HT 450 Odsávací hadice pro odpadní plyny do +450 C, dvouvrstvá - Zkušební zařízení dieselových motorů se zvýšeným odsávacím výkonem, odsávání spalin, horký vzduch, odsávací zařízení, stavba vozidel, motorů a letadel, zbrojní technika, strojírenství, nízkotlaká oblast DN 50 DN 900 Barva: stříbrnošedá Výrobní délka: až 15 m -20 C do +450 C krátkodobě do +500 C MASTERFLEX duben

24 Hadice pro odsávání odpadních plynů Master-Clip HT 650 do +650 C, dvouvrstvá - Odsávání výfukových plynů u testovacích zařízení v automobilovém průmyslu, odsávání spalin, stavba vozidel a letadel, motorů, technika odsávání odpadních plynů, loďařství, zbrojní technika, strojírenství, stavba pecí, hutní provozy a ocelárny, infračervené sušičky, izolační technika DN 50 DN 900 Barva: stříbrnošedá Výrobní délka: až 15 m -20 C do +650 C krátkodobě do +750 C Master-Clip HT 1100 do C, trojvrstvá - Extremní teplotní nároky, odsávání spalin velkoobsahových motorů, odsávání za jiskření, loďařský průmysl, průmysl automobilový a letecký, stavba pecí, strojírenství, technika odvádění spalin, zbrojní technika, hutní provozy a ocelárny, izolační technika DN 75 DN 900 Barva: stříbrnošedá Výrobní délka: až 15 m -20 C do C 24 MASTERFLEX - duben

25 8 Hadice odolné vůči teplotám do C Odsávací a transportní hadice pro teploty médií do C Master-Clip NEOPREN do +125 C - Horký a studený vzduch, klimatizační technika a vzduchotechnika, stavba vozidel a motorů, technika pro odvod odpadních plynů, nízkotlaká oblast, agresivní média, chemická zařízení DN 38 DN C do +125 C krátkodobě do +150 C Master-SANTO SL TPV odsávací velmi lehká, pro vyšší teploty - Odsávání par, přívod a odvod vzduchu v oblasti motorů, vedení horkého a studeného vzduchu v automobilovém a strojírenském průmyslu, plynná média DN 25 DN 400 Barva: tkanina černá, spirála šedá -40 C do +130 C krátkodobě do +150 C Master-SANTO L TPV odsávací lehká, pro vyšší teploty - Odsávání par, přívod a odvod vzduchu v oblasti motorů, vedení horkého a studeného vzduchu v automobilovém a strojírenském průmyslu, pevná, kapalná a plynná média DN 25 DN C do +130 C krátkodobě do +150 C MASTERFLEX duben

26 Hadice odolné vůči teplotám do C Master-SANTO H TPV odsávací středně těžká, pro vyšší teploty - Odsávání par, přívod a odvod vzduchu v oblasti motorů, vedení horkého a studeného vzduchu v automobilovém a strojírenském průmyslu, pevná, kapalná a plynná média - Více mechanicky zatížitelná DN 25 DN C do +125 C krátkodobě do +150 C Master-NEO 1 do +135 C - Plynná média vysokých teplot, resp. vysoké teploty okolního prostředí, průmysl automobilový, letecký a loďařský, strojírenství, konstrukce motorů, chemický průmysl, zpracování umělých hmot, hadice pro horký vzduch pro sušičky granulátu, spalovací zařízení odpadů DN 13 DN 305 Výrobní délka: až 4 m -35 C do +135 C krátkodobě -55 C do 150 C Master-NEO 2 do +135 C, dvouvrstvá - Plynná média vysokých teplot, resp. vysoké teploty okolního prostředí, průmysl automobilový, letecký a loďařský, strojírenství, konstrukce motorů, chemický průmysl, zpracování umělých hmot, hadice pro horký vzduch pro sušičky granulátu, spalovací zařízení odpadů DN 13 DN 305 Výrobní délka: až 4 m -35 C do +135 C krátkodobě -55 C do 150 C Master-Clip HYPALON do +175 C - Horký a studený vzduch, sušení granulátu, klimatizační technika, vzduchotechnika, nízkotlaká oblast, standardní průmyslové hadice, stavba vozidel, stavba motorů, technika pro odvod odpadních plynů, odsávání agresivních médií, odsávací zařízení DN 38 DN 900 Barva: vnější stěna černá, vnitřní stěna zelená -40 C do +175 C krátkodobě do +190 C Master-Clip VITON do +210 C - Odsávání agresivních médií v oblasti středně vysokých teplot, nízkotlaká oblast, chemická zařízení, odsávání barevné mlhoviny DN 38 DN 900 Barva: vnější stěna červená, vnitřní stěna černá -25 C do +210 C krátkodobě do +240 C 26 MASTERFLEX - duben

27 Hadice odolné vůči teplotám do C Master-SIL 1 do +250 C - Plynná média vysokých teplot, resp. vysoké teploty okolního prostředí, průmysl automobilový, letecký a loďařský, strojírenství, stavba motorů, chemický průmysl, zpracování umělých hmot, hadice pro horký vzduch pro sušičky granulátu, spalovací zařízení odpadů DN 13 DN 305 Barva: červená Výrobní délka: až 4 m -70 C do +250 C krátkodobě až +300 C Master-SIL 2 do +250 C, dvouvrstvá - Plynná média vysokých teplot, resp. vysoké teploty okolního prostředí, průmysl automobilový, letecký a loďařský, strojírenství, stavba motorů, chemický průmysl, zpracování umělých hmot, hadice pro horký vzduch pro sušičky granulátu, kolejová vozidla, spalovací zařízení odpadů DN 13 DN 305 Barva: červená Výrobní délka: až 4 m -70 C do +250 C krátkodobě až +300 C Master-Clip SILICON do +300 C - Horký a studený vzduch, odsávací zařízení, automobilový průmysl, stavba motorů, letecký průmysl, zbrojní průmysl, strojírenství, nízkotlaká oblast DN 40 DN 900 Barva: stříbrnošedá Výrobní délka: až 15 m -60 C do +300 C krátkodobě do +350 C Master-Clip ISO-SILICON do +300 C, dvouvrstvá - Horký vzduch, při zvýšeném výkonu odsávání, automobilový průmysl, stavba motorů, letecký průmysl, zbrojní technika, strojírenství, nízkotlaká oblast DN 40 - DN 900 Barva: stříbrnošedá Výrobní délka: až 15 m -60 C do +300 C krátkodobě do +350 C Master-Clip HT 300 do 300 C, neobsahuje silikony, vysoce flexibilní NOVINKA! + neobsahuje silikon + vysoce flexibilní + extra lehká - Strojírenství - Automobilový průmysl - Nízkotlaká oblast - Odsávání spalin - Odsávací zařízení - Horký vzduch - Odsávání výfukových plynů - Zbrojní technika - Letecký průmysl DN 50 - DN 900 Barva: šedá Výrobní délka: až 15 m -20 C do +300 C krátkodobě +350 C MASTERFLEX duben

28 Hadice odolné vůči teplotám do C Master-Clip CAR do +300 C - Odsávání výfukových plynů (speciálně u dieselových motorů), odsávání spalin, odsávací zařízení, horký vzduch, zbrojní technika, letecký průmysl, automobilový průmysl, strojírenství, nízkotlaká oblast DN 38 DN 900 Barva: vnější stěna zeleno-šedá, vnitřní stěna stříbrnošedá Výrobní délka: až 20 m -60 C do +300 C krátkodobě do +350 C Master-Clip ISO-CAR do +300 C, dvouvrstvá - Zkušební zařízení dieselových motorů se zvýšeným odsávacím výkonem, odsávání spalin, horký vzduch, odsávací zařízení, stavba vozidel, motorů a letadel, zbrojní technika, strojírenství, nízkotlaká oblast - Primárně vhodná jako odsávací hadice DN 38 DN 900 Barva: vnější stěna zeleno-šedá, vnitřní stěna stříbrnošedá Výrobní délka: až 20 m -60 C do +300 C krátkodobě do +350 C Master-Clip HT 400 do +400 C - Primárně vhodná jako odsávací hadice, horký vzduch, odsávací zařízení, stavba pecí, hutní provozy a ocelárny, strojírenství, izolační technika, nízkotlaká oblast, odsávání spalin DN 38 DN 900 Barva: stříbrnošedá Výrobní délka: až 20 m -20 C do +400 C krátkodobě do +450 C Master-Clip KAPTON do +400 C, výborná chemická odolnost - Vedení odpadních plynů v oblasti nízkého tlaku a podtlaku, stavba vozidel a motorů, odsávání výfukových plynů u testovacích zařízení v automobilovém průmyslu, odsávání agresivních plynů při vysokých teplotách DN 50 DN 900 Barva: vnitřní stěna žlutozlatá, vnější stěna bílá Výrobní délka: až 15 m -260 C do +400 C Master-Clip HT 450 do +450 C, dvouvrstvá - Zkušební zařízení dieselových motorů se zvýšeným odsávacím výkonem, odsávání spalin, horký vzduch, odsávací zařízení, stavba vozidel, motorů a letadel, zbrojní technika, strojírenství, nízkotlaká oblast DN 50 DN 900 Barva: stříbrnošedá Výrobní délka: až 15 m -20 C do +450 C krátkodobě do +500 C 28 MASTERFLEX - duben

29 Hadice odolné vůči teplotám do C Master-Clip HT 500 do +500 C - Vedení odpadních plynů v oblasti podtlaku a nízkého tlaku, stavba vozidel a motorů, odsávání výfukových plynů v automobilovém průmyslu při zvýšených nárocích na teplotu DN 75 DN 900 Barva: vnitřní stěna stříbrnošedá, vnější stěna červená Výrobní délka: až 10 m -20 C do +500 C krátkodobě do +550 C Master-Clip HTP 500 do +500 C - Odvádění odpadních plynů v přetlakové oblasti pro spalovací pohonná zařízení všeho druhu, testovací zařízení motorů, generátory, kompresory, manipulátory DN 80 DN 300 Barva: uvnitř bílá, zvenku černá Výrobní délka: až 3 m -20 C do +500 C Master-Clip HT 650 do +650 C, dvouvrstvá - Odsávání výfukových plynů u testovacích zařízení v automobilovém průmyslu, odsávání spalin, stavba vozidel a letadel, motorů, technika odsávání odpadních plynů, loďařství, zbrojní technika, strojírenství, stavba pecí, hutní provozy a ocelárny, infračervené sušičky, izolační technika DN 50 DN 900 Barva: stříbrnošedá Výrobní délka: až 15 m -20 C do +650 C krátkodobě do +750 C Master-Clip HT 1100 do C, trojvrstvá - Extremní teplotní nároky, odsávání spalin velkoobsahových motorů, odsávání za jiskření, loďařský průmysl, průmysl automobilový a letecký, stavba pecí, strojírenství, technika odvádění spalin, zbrojní technika, hutní provozy a ocelárny, izolační technika DN 75 DN 900 Barva: stříbrnošedá Výrobní délka: až 15 m -20 C do C MASTERFLEX duben

30 9 Chemicky odolné hadice Odsávací a transportní hadice pro transport agresivních plynných médií a jemnozrnných částic, jako je prach a prášek, v oblasti chemie Master-PE L-F EL PE fóliová hadice, velmi lehká, vysoce flexibilní, elektricky vodivá, 10 4 Ohm - Rizikové oblasti, v nichž je požadována elektrická vodivost. - Vysoce flexibilní spirálová hadice pro odsávání rozpouštědel a agresivních par v klimatizační technice a vzduchotechnice DN 40 DN C do +60 C krátkodobě do +80 C Master-PE L-EL PE odsávací lehká, elektricky vodivá, 10 4 Ohm - Rizikové oblasti, v nichž je požadována elektrická vodivost - Velmi flexibilní odsávací a transportní hadice pro agresivní kapalná a plynná média, transport jemnozrnných částic DN 25 DN C do +80 C krátkodobě do +120 C Master-Clip VINYL EL Odsávací a foukací hadice z PVC potažená polyesterovou tkaninou, elektricky vodivá, <10 6 Ohm - Nebezpečné zóny, v nichž je vyžadované odvádění elektrostatického náboje dle směrnice ATEX - Při zvýšené mechanické zátěži, odsávání a vedení agresivních médií, explozivních plynů a par, odsávací zařízení, nízkotlaká oblast, přívod a odvod vzduchu v zóně ochrany před explozí* DN 50 DN 900 Výrobní délka: až 20 m -20 C do +70 C krátkodobě až +80 C 30 MASTERFLEX - duben

31 Chemicky odolné hadice Master-Clip NEOPREN do +125 C - Horký a studený vzduch, klimatizační technika a vzduchotechnika, stavba vozidel a motorů, technika pro odvod odpadních plynů, nízkotlaká oblast, agresivní média, chemická zařízení DN 38 DN C do +125 C krátkodobě do +150 C Master-Clip HYPALON do +175 C - Horký a studený vzduch, sušení granulátu, klimatizační technika, vzduchotechnika, nízkotlaká oblast, standardní průmyslové hadice, stavba vozidel, stavba motorů, technika pro odvod odpadních plynů, odsávání agresivních médií, odsávací zařízení DN 38 DN 900 Barva: vnější stěna černá, vnitřní stěna zelená -40 C do +175 C krátkodobě do +190 C Master-Clip VITON do +210 C - Odsávání agresivních médií v oblasti středně vysokých teplot, nízkotlaká oblast, chemická zařízení, odsávání barevné mlhoviny DN 38 DN 900 Barva: vnější stěna červená, vnitřní stěna černá -25 C do +210 C krátkodobě do +240 C Master-Clip VITON EL Odsávací a foukací hadice z VITON potažená polyesterovou tkaninou, elektricky vodivá, 10 4 Ohm - Nebezpečné zóny, v nichž je vyžadované odvádění elektrostatického náboje dle směrnice ATEX - Při zvýšené mechanické zátěži, odsávání a vedení agresivních médií, explozivních plynů a par, odsávací zařízení, nízkotlaká oblast, přívod a odvod vzduchu v zóně ochrany před explozí* DN 38 DN C do +210 C krátkodobě až +240 C Master-Clip PTFE Odsávací a foukací hadice pro agresivní média do +250 C - Odsávání agresivních médií, chemická zařízení, lakování, průmysl zpracování dřeva a papíru, odsávání rozpouštědel, farmaceutický průmysl, oblasti nízkého tlaku DN 40 DN 900 Výrobní délka: až 20 m -150 C do +250 C krátkodobě do +270 C MASTERFLEX duben

32 Chemicky odolné hadice Master-Clip PTFE EL Odsávací a foukací hadice pro agresivní média do +280 C, elektricky vodivá, <10 6 Ohm - Rizikové oblasti, ve kterých je požadována elektrická vodivost dle TRBS - Odsávání agresivních plynů a par v rizikových zónách, z chemických zařízení - Lakování - Zpracování dřeva - Farmacie a papírenství - Odsávání rozpouštědel - Oblasti nízkého tlaku DN 55 DN 900 Výrobní délka: až 10 m -150 C do +280 C krátkodobě do +300 C Master-Clip PTFE H Odsávací a foukací hadice pro agresivní média do +175 C - Rizikové oblasti, ve kterých je požadována elektrická vodivost - Odsávání agresivních plynů a par v rizikových zónách, z chemických zařízení, v oblasti: - Lakování - Zpracování dřeva - Farmacie a papírenství - Odsávání rozpouštědel - Oblasti nízkého tlaku DN 38 DN 900 Barva: uvnitř bílá, zvenku černá -40 C do +175 C krátkodobě do +190 C Master-Clip PTFE H-EL Odsávací a foukací hadice pro agresivní média do +175 C, elektricky vodivá, < 10 6 Ohm - Rizikové oblasti, ve kterých je požadována elektrická vodivost dle TRBS - Odsávání agresivních plynů a par v rizikových zónách, z chemických zařízení - Lakování - Zpracování dřeva - Farmacie a papírenství - Odsávání rozpouštědel - Oblasti nízkého tlaku DN 38 DN 900 Výrobní délka: až 20 m -40 C do +175 C krátkodobě do +190 C Master-Clip PTFE S Odsávací a foukací hadice pro agresivní média do +250 C - Odsávání agresivních médií, rozpouštědel, chemických zařízení, odsávání mlhoviny z barev - Lakování - Zpracování dřeva - Farmacie a papírenství - Odsávání rozpouštědel - Oblasti nízkého tlaku DN 50 DN 900 Barva: uvnitř bílá, zvenku černá Výrobní délka: až 10 m -70 C do +250 C krátkodobě do +270 C Master-Clip PTFE S-EL Odsávací a foukací hadice pro agresivní média do +250 C, elektricky vodivá, < 10 6 Ohm - Rizikové oblasti, ve kterých je požadována elektrická vodivost dle TRBS - Odsávání agresivních plynů a par v rizikových zónách, z chemických zařízení - Lakování - Zpracování dřeva - Farmacie a papírenství - Odsávání rozpouštědel - Oblasti nízkého tlaku DN 50 DN 900 Výrobní délka: až 10 m -70 C do +250 C krátkodobě do +270 C 32 MASTERFLEX - duben

33 Chemicky odolné hadice Master-Clip KAPTON do +400 C, výborná chemická odolnost - Vedení odpadních plynů v oblasti nízkého tlaku a podtlaku, stavba vozidel a motorů, odsávání výfukových plynů u testovacích zařízení v automobilovém průmyslu, odsávání agresivních plynů při vysokých teplotách DN 50 DN 900 Barva: vnitřní stěna žlutozlatá, vnější stěna bílá Výrobní délka: až 15 m -260 C do +400 C MASTERFLEX duben

34 10 Řešení šitá zákazníkovi na míru Zvláštní konstrukce na ochranu proti ztrátám teploty pro použití v nejrůznějších průmyslových oborech Thermo a izolující hadice Vícevrstvá hadice - kombinace individuálních navržených vrstev izolací - Klimatizační technika a vzduchotechnika, tepelná izolace zdrojů energie - Strojírenství - Výroba vozidel DN: na vyžádání Výrobní délka: až 5 m závisí na použitém materiálu Master-Clip šupinová hadice Vícevrstvá hadice s vnitřní šupinovou výstelkou - Použití při transportu médií, u nichž má vnitřní výstelka zabránit kontaktu dopravovaného média s vnější hadicovou stěnou. - Odsávání spalin za kondenzace vody, odsávání spalin pří svařování za zvýšeného jiskření, prosévací technika, překladní technika DN: na vyžádání Výrobní délka: 3 m závisí na použitém materiálu Vícevrstvá Clip speciální hadice Speciální hadicová konstrukce, vícevrstvá kombinace tkaniny nebo fólie standardních hadicových konstrukcí Master-Clip - Odsávání plynných médií s ohledem na zvláštní požadavky na vnitřní a vnější vrstvu hadice DN: na vyžádání Výrobní délka: 3 m závisí na použitém materiálu Master-Clip Combo Kombinace různé Clip materiály - Téměř neomezené aplikace v oblasti ovzduší - Odsávání plynů a spalin DN: na vyžádání Výrobní délky: 3 m závisí na použitém materiálu 34 MASTERFLEX - duben

35 11 Elektricky vyhřívané hadice Vyhřívané hadice s integrovanou regulací/omezením teploty pro použití v průmyslových procesech, automatizaci a strojírenství Templine vyhřívané hadice Elektricky vyhřívaný hadicový systém pro aplikace do teploty média +200 C - Ochrana proti zamrznutí, udržování teploty a zvyšování teploty pro plyny, granuláty a kapaliny různých viskozit v teplotních oblastech od -190 C do +200 C - Zvlášť vhodné pro vysokodynamické aplikace, např. lakovací robot nebo Bitumen Patcher vnější oplet z mechanické stabilní PA tkaniny nebo aramid tkaniny PTFE hladká hadice a všechna tlakově zesílená provedení do +220 C kovový oplet pro teploty do +300 C Templine Basic Elektricky vyhřívaný hadicový systém pro aplikace do teploty média +200 C - Udržování teploty a zvyšování teploty pro plyny, granuláty a kapaliny různých viskozit v teplotních oblastech od -190 C do +200 C - Vhodná pro jednodušší aplikace, např. ochrana proti zamrznutí vnější oplet z mechanické stabilní PA tkaniny nebo aramid tkaniny PTFE hladká hadice a všechna tlakově zesílená provedení do +220 C kovový oplet pro teploty do +300 C Templine VARIO Elektricky vyhřívaný hadicový systém s vyměnitelnou vnitřní hadičkou - Udržování teploty a zvyšování teploty pro plyny, granuláty a kapaliny různých viskozit v teplotních oblastech od -190 C do +200 C - Použitelný jako svazek více vyhřívaných hadic - Použitelný v oblasti techniky pro povrchové úpravy a technické analýzy vnější oplet z mechanické stabilní PA tkaniny nebo aramid tkaniny PTFE hladká hadice a všechna tlakově zesílená provedení do +220 C kovový oplet pro teploty do +300 C MASTERFLEX duben

36 12 Kolena a trubky s PU opláštěním Inovační ochrana proti opotřebení pro kolena a trubky Master-PROTECT trubkové koleno Koleno s PU vnitřním opláštěním - Pneumatická dopravní zařízení DN 50 DN 200 Barva vnitřní výplně: přírodní béžová Tlakové stupně PN 6 PN 10/16-40 C do +80 C krátkodobě až +110 C Master-PROTECT trubka Koleno s PU vnitřním opláštěním - Pneumatická dopravní zařízení DN 50 DN 200 Barva vnitřní výplně: přírodní béžová Tlakové stupně PN 6 PN 10/16-40 C do +80 C krátkodobě až +110 C Master-PROTECT montážní set: Kompatibilní systém pro všechna stávající zařízení Master-PROTECT kolena mohou být zasazena do již existujících zařízení, bez toho, aby musela být zařízení konstrukčně upravena. Bezproblémová náhrada: trubková kolena velkého poloměru ohybu běžná kolena odolná otěru DN 50 - DN 200 Tlakové stupně PN 6 - PN 10/16-40 C do +80 C* krátkodobě až +110 C* 36 MASTERFLEX - duben

37 13.1 Spojovací a propojovací technika: spony Řešení spojení pro téměř každý případ použití od standardních provedení po vývoj řešení speciálně šitého zákazníkovi na míru Clip-Grip hadicová spona, šroubovatelná Speciální hadicová spona pro Master-Clip hadice - Speciální hadicové spony pro upevnění všech typů hadic ze série Master-Clip na mobilní i stacionární zařízení Rozsah upínání: 40/60 mm až 900/920 mm Pásek spony, můstek a pouzdro z oceli. V případě poptávky: v provedení z ušlechtilé oceli Clip-Grip hadicová rychlospona Speciální hadicová spona pro Master-Clip hadice - Speciální hadicové spony pro upevnění všech typů hadic ze série Master-Clip na mobilní i stacionární zařízení Rozsah upínání: 75/82 mm až 500/507 mm Pásek spony, můstek a zámek z ušlechtilé oceli Master-Grip hadicová spona, štroubovatelná Speciální spona pro hadice s pravotočivou spirálou - Speciální spona pro upevnění lehkých a středně těžkých hadic s pravotočivou spirálou jako např.: Flamex, Master-PUR Trivolution, Mater-PVC a Master-SANTO Rozsah upínání: 35/44 mm až 500/520 mm Pásek spony, můstek a pouzdro z oceli. V případě poptávky: v provedení z ušlechtilé oceli MASTERFLEX duben

38 Spojovací a propojovací články: spony Master-Grip rychlospona Speciální spona pro hadice s pravotočivou spirálou - Speciální spona pro upevnění lehkých a středně těžkých hadic s pravotočivou spirálou jako např.: Flamex, Master-PUR Trivolution, Mater-PVC a Master-SANTO Rozsah upínání: 75/82 mm až 500/507 mm Pásek spony, můstek a uzávěr z ušlechtilé oceli Car-Grip hadicová spona, šroubovatelná Speciální hadicová spona pro hadice typu Carflex Super a Master-PUR STEP - Speciální hadicové spony pro upevnění hadic Carflex Super a Master-PUR STEP na mobilní i stacionární zařízení Rozsah upínání: 50/70 mm až 250/270 mm Pásek spony, můstek a pouzdro z oceli. V případě poptávky: v provedení z ušlechtilé oceli Car-Grip rychlospona Pro hadice typu Carflex Super a Master-PUR STEP - Speciální hadicové spony pro upevnění hadic Carflex Super a Master-PUR STEP na mobilní i stacionární zařízení Rozsah upínání: 75/82 mm až 500/507 mm Pásek spony, můstek a zámek z ušlechtilé oceli V případě poptávky: v provedení z ušlechtilé oceli Šneková hadicová spona Hadicová spona pro univerzální použití - Upevnění lehkých spirálových hadic na napojovací hrdla u mobilních i stacionárních zařízení Rozsah upínání: 25/40 mm až 500/520 mm Pásek spony a pouzdro šroubení z oceli. V případě poptávky: v provedení z ušlechtilé oceli Hadicová spona se svorníkem Širokopásová upínací spona - Upevnění středně těžkých a těžkých spirálových hadic na napojovací hrdla u mobilních i stacionárních zařízení Rozsah upínání: 32/35 mm až 500/518 mm Pásek spony a šroub z pozinkované oceli 38 MASTERFLEX - duben

39 Spojovací a propojovací články: spony Master-Grip spona ze zdvojeného drátu, šroubovatelná Speciální spona pro hadice s pravotočivou spirálou - Speciální spona pro upevnění lehkých a středně těžkých hadic s pravotočivou spirálou jako např.: Flamex B-se, Flamex B-F se, Master-PUR Trivolution, Master-PUR Food, Mater-PVC a Master-SANTO Rozsah upínání: 31/37 mm až 246/266 mm - Páska, můstek a uzávěr z nerezového drátu Rychloupínací spona pro kuželovou přírubu Pro kuželovou přírubu dle DIN Rychlospojka pro Combiflex PU kuželové příruby na: ocelové trubky s kuželovou přírubou, koena s kuželovou přírubou, redukce s kuželovou přírubou nebo nátrubky s kuželovou přírubou viz internet Combiflex Clampverbindung Gelenkklemm Používá se pro napojení ke strojům a potrubním rozvodům - Armatura pro pevná, tekutá a plynná média v potravinářském, farmaceutickém a chemickém průmyslu - Vytvoří těsné spoje pro tekutiny - Bez pachů a bez chuti - Lze sterilizovat horkou párou - Dobrá chemická odolnost - Vysoká pevnost v tahu viz internet MASTERFLEX duben

40 13,2 Spojovací a propojovací technika: spoje z umělé hmoty Řešení spojení pro téměř každý případ použití od standardních provedení po vývoj řešení speciálně šitého zákazníkovi na míru Combiflex PU kuželová příruba dle DIN 3016 S hladkým přechodem mezi hadicí a přírubou Spojení bez zúžení profilu - Rychlospojný systém pro všechny Master-PUR L, Master-PUR H, Master-PUR SH a Master-PUR HX hadice - Šroubovatelný nebo pevně montovaný (zalitý) DN 50 DN 250 krátkodobě až +125 C Combiflex PU kuželová příruba Food dle DIN 3016 S hladkým přechodem mezi hadicí a přírubou - Napevno litý rychlospojný systém pro všechny Master-PUR Food hadice - Povoleno pro přímý kontakt s potravinami DN 50 DN 200 Barva: bílá krátkodobě až +125 C Combiflex PU pevná příruba pro protikus dle DIN 2632/ DIN 2633 S hladkým přechodem mezi hadicí a přírubou - Našroubovatelná PU příruba pro všechny Master-PUR L, Master-PUR H, Master-PUR SH a Master-PUR HX typy hadic - Šroubovatelný nebo pevně montovaný (zalitý) DN 50 DN 300 krátkodobě až +125 C 40 MASTERFLEX - duben

41 Spojovací a propojovací technika: spoje z umělé hmoty Combiflex PU pevná příruba Inline / Performance pro protikus dle DIN 2632/ DIN 2633/ DIN 2673 S lícujícím čelním připojením hadice - Pevně litá PU příruba pro všechny Master-PUR Inline typy hadic a Master-PUR Performance hadicové systémy DN 50 DN 204 krátkodobě až +125 C Combiflex PU pevná příruba Food pro protikus dle DIN 2633 S hladkým přechodem mezi hadicí a přírubou - Pevně litá PU příruba pro všechny Master-PUR Food typy hadic - Schváleno pro přímý kontakt s potravinami DN 50 DN 150 Barva: bílá krátkodobě až +125 C Povoleno pro přímý kontakt s potravinami Combiflex PU otočná příruba pro protipříruby podle DIN 2632/DIN PU příruba pro všechny typy hadic Master-PUR L, Master-PUR H a Master-PUR HX - Možnost našroubování nebo pevného namontování DN 50 DN C až +90 C Combiflex PU otočná příruba Inline / Performance pro protikus dle DIN 2632/ DIN 2633/ DIN 2673 S lícujícím čelním připojením hadice - Napevno litá PU jednotka s otočnou přírubou pro všechny Master-PUR Inline typy hadic a Master-PUR Performance hadicové systémy DN 50 DN 204 krátkodobě až +125 C Combiflex PU otočná příruba Food pro protikus dle DIN 2633 S hladkým přechodem mezi hadicí a přírubou - Napevno litá PU jednotka s otočnou přírubou pro všechny Master-PUR Food hadice. - Schváleno pro přímý kontakt s potravinami DN 50 DN 150 Barva: bílá krátkodobě až +125 C MASTERFLEX duben

42 Spojovací a propojovací technika: spoje z umělé hmoty Combiflex PU závitové hrdlo dle DIN ISO Našroubovatelné hadicové hrdlo pro následující hadicové typy: Master-PUR L, Master-PUR H, Master-PUR SH, Master PUR HX DN 50 DN 150 krátkodobě až +125 C Combiflex PU závitové hrdlo Food dle DIN ISO 228 lité - Pevně ulité závitové hrdlo pro všechny Master-PUR Food hadice - Povoleno pro přímý kontakt s potravinami DN 50 DN 150 Barva: bílá krátkodobě až +125 C Streetmaster-mufna Pevně litá - Spojka bez spirály pro všechny hadice Streetmaster, pro nepropustnou montáž DN 200, 225, 250, 280 a 400 krátkodobě až +125 C PU objímka se závitem Elektricky vodivá 10 4 Ohm - Speciální objímka se závitem pro Master-PUR L/H a Master-PVC L/H hadice, průmyslové vysavače, odsávací a dmýchací zařízení, transportní zařízení DN 32 DN 70 krátkodobě až +125 C Combiflex PU mufna PU koncová spojka pro Master-PUR hadice - Speciální spojka pro všechny typy hadic Master-PUR L a Master-PUR H - K našroubování nebo pevné montáži DN 32 DN 300 krátkodobě až +125 C 42 MASTERFLEX - duben

43 Spojovací a propojovací technika: spoje z umělé hmoty Combiflex PU mufna V PU koncová spojka pro Master-PUR hadice na nátrubek dle DIN 2448/DIN Speciální spojka pro všechny typy hadic Master-PUR L a Master-PUR H - K našroubování nebo pevné montáži DN 32 DN 300 krátkodobě až +125 C Combiflex PU hadicová spojka Šroubovací PU hadicová spojka pro hadice Master-PUR L a H - Našroubovatelná hadicová spojka mj. pro následující typy hadic: Master-PUR L a Master-PVC L, Master PUR H, Master PVC H DN 25 - DN 100 krátkodobě až +125 C Mufna pro Master-PVC- Flex Speciální spojka pro hadice Master-PVC-Flex - Průmyslové vysavače - Sací a ventilační jednotky - Dopravníkové jednotky - K našroubování na hadici Master-PVC-Flex DN 25 - DN C do +70 C Mufna pro Master-VAC Speciální spojka pro hadice Master-VAC - Průmyslové vysavače - Sací a ventilační jednotky - Dopravníkové jednotky DN 32 - DN 50 0 C do +70 C TOP TIP: K dostání také jako elektro-vodivá EL verze! PU hadicová manžeta dle DIN EN Rozmanité možnosti použití pro spirálové hadice z hadicového programu Masterflex AG při využití hadicových manžet DN 38 DN 204 krátkodobě až +125 C MASTERFLEX duben

44 Spojovací a propojovací technika: spoje z umělé hmoty Tepelně smrštitelná objímka Jednoduché spojení a utěsnění hadic a koncovek - Těsné spojení, eventuelně upevnění spirálových hadic na napojovací hrdlo Oblast smrštění: 54/18 mm až DN 375/265 mm -55 C až +110 C 44 MASTERFLEX - duben

45 13.3 Spojovací a propojovací technika: kovové spoje Řešení spojení pro téměř každý případ použití od standardních provedení po vývoj řešení speciálně šitého zákazníkovi na míru Kovový nátrubek s kuželovou přírubou S odvoláním na DIN Rychlospojka pro hadice a: Combiflex PU kuželové příruby, ocelové trubky s kuželovou přírubou, kolena s kuželovou přírubou nebo redukce s kuželovou přírubou DN 50 DN 250 Svařovaná kuželová příruba V souladu s DIN Pro rychlé spoje kuželových přírub Combiflex PU s ocelovými trubkami, koleny, redukcemi, kovovými hrdly, stroji DN 50 DN 250 Rychloupínací spona pro kuželovou přírubu Pro kuželovou přírubu dle DIN Rychlospojka pro Combiflex PU kuželové příruby na: ocelové trubky s kuželovou přírubou, kolena s kuželovou přírubou, redukce s kuželovou přírubou nebo nátrubky s kuželovou přírubou DN 50 DN 250 MASTERFLEX duben

46 Spojovací a propojovací technika: kovové spoje Combiflex kovové závitové hrdlo S vnějším závitem podle DIN ISO lité - Závitové připojení k upevnění armatur u hadic Master-PUR L, Master-PUR H a Master-PUR HX DN 25 DN C až +90 C Combiflex Clampverbindung Klemmstutzen dle DIN EN zalévaná - Armatura pro pevná, kapalná a plynná média v potravinářském, farmaceutickém a chemickém průmyslu - Vhodné pro napojení na stroje a potrubní rozvody DN 32 DN 150 krátkodobě až +125 C Combiflex svěrný spoj kloubová svěrka Pro svěrné spoje podle DIN Armatura pro pevná, kapalná a plynná média v potravinářském, farmaceutickém a chemickém průmyslu - Používá se k připojování strojů a potrubí Přípoje DS 32 DS 150 Combiflex svěrný spoj těsnicí kroužek Pro svěrné spoje podle DIN Těsnicí kroužky pro pevná, kapalná a plynná média v potravinářském, farmaceutickém a chemickém průmyslu - Používá se k připojování strojů a potrubí Přípoje DS 32 DS 150 Barva: bílá -25 C až +120 C krátkodobě do +150 C Combiflex VA hrdlo závitu Food S vnějším závitem dle DIN ISO 228 lité - zalévaná, potravinářsky nezávadný polyuretan dle EU 10/ PU závitová spojka k upevnění armatur k Master PUR Foood hadicím pro pevná, kapalná a plynná média v potravinářském průmyslu, farmaceutickém a chemickém průmyslu - Vhodné pro připojení ke strojům a trubkovému vedení - Povoleno pro přímý kontakt s potravinami DN 25 DN 150 Barva: bílá krátkodobě až +125 C 46 MASTERFLEX - duben

47 Spojovací a propojovací technika: kovové spoje Combiflex sešroubení trubek na mléko Závitové hrdlo dle DIN lité Povoleno pro přímý kontakt s potravinami dle EU 10/ Armatura pro pevná, kapalná a plynná média v potravinářském průmyslu, farmaceutickém a chemickém průmyslu - Vhodné pro připojení ke strojům a trubkovému vedení DN 32 DN 150 Barva: bílá krátkodobě až +125 C Combiflex sešroubení trubek na mléko Kuželový nátrubek s drážkovanou maticí dle DIN litý Povoleno pro přímý kontakt s potravinami dle EU 10/ Armatura pro pevná, kapalná a plynná média v potravinářském průmyslu, farmaceutickém a chemickém průmyslu - Vhodné pro připojení ke strojům a trubkovému vedení DN 32 DN 150 Barva: bílá krátkodobě až +125 C Combiflex sešroubení trubek na mléko Těsnící kroužky pro hrdlo závitu dle Těsnící kroužky pro pevná, kapalná a plynná média v potravinářském, farmaceutickém a chemickém průmyslu - K použití u připojení ke strojům a trubkovému vedení DS 32 DS 150 Barva: modrá -25 C do +120 C krátkodobě až +150 C Klemová hadicová spona, sešroubovaná dle DIN EN Rozmanité možnosti použití pro spirálové hadice z hadicového programu Masterflex AG při využití hadicových manžet DN 38 DN 200 PU hadicová manžeta dle DIN EN Rozmanité možnosti použití pro spirálové hadice z hadicového programu Masterflex AG při využití hadicových manžet DN 38 - DN 204 krátkodobě až +125 C MASTERFLEX duben

48 Spojovací a propojovací technika: kovové spoje Hadicová spojka Spojka z plechu pro lehké a středně těžké hadice - Prodlužování, napojování a spojování lehkých až středně těžkých hadic DN 50 mm až DN 900 mm Hadicová redukce Symetrická hadicová redukce pro lehké a středně těžké hadice - Prodlužování, napojování a spojování lehkých až středně těžkých hadic DN 80/50 mm až DN 300/250 mm Technické změny a chyby vyhrazeny 48 MASTERFLEX - duben

49 Poznámky: MASTERFLEX duben

50 50 MASTERFLEX - duben
