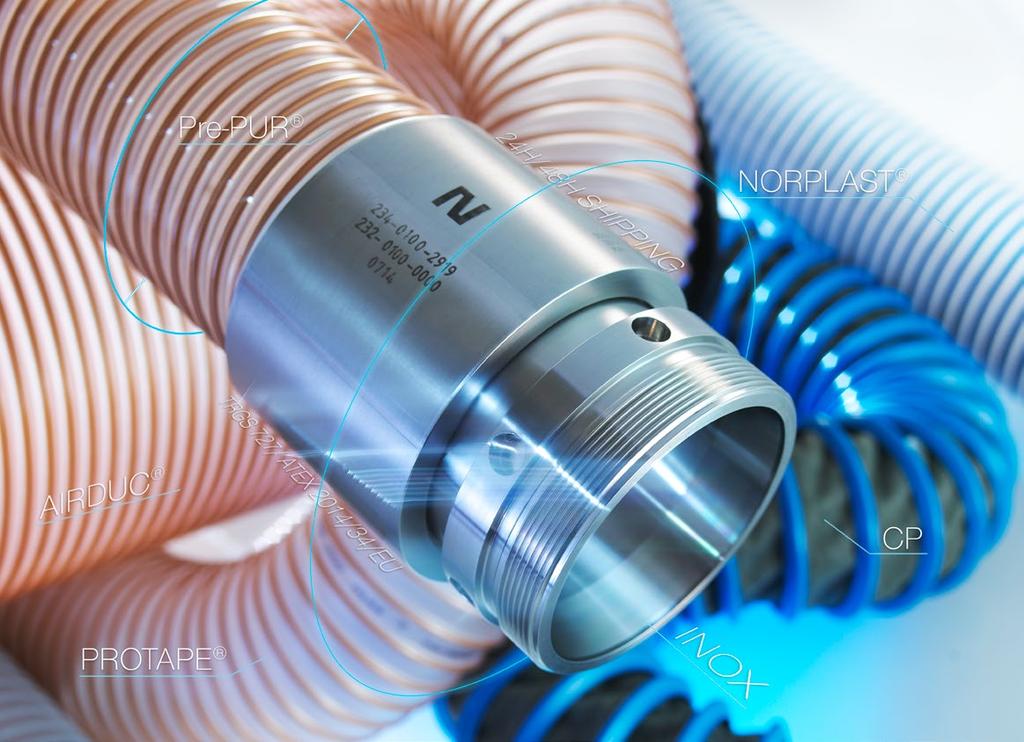

1 Katalog produktů určených k tomuto použití Pre-PUR Abr. FOOD IH 016 NORRES SCHLAUCHTECHNIK HADICE PRO ODSÁVÁNÍ KOUŘE A PRACHU

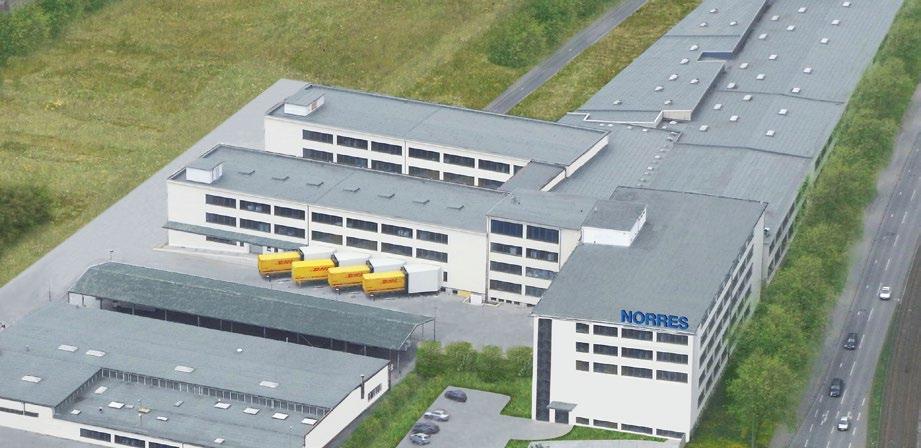

2 NORRES SCHLAUCHTECHNIK HADICE PRO MNOHÁ VYUŽITÍ O Nás Společnost NORRES Hlavním sídlem v německém Gelsenkirchenu, patří mezi přední světové výrobce technických hadic, inovativních hadicových systémů a vysoce výkonných plastových výrobků. Neustálé vyvíjíme naše produktové řady z nichž mnohé jsou chráněny patenty. Díky speciálním vlastnostem našich produktů nabízíme zákazníkům velké množství výhod. NORRES vždy najde řešení na míru každého zákazníka a je zavedenou značkou s více než 15-letou tradicí. Produkty NORRES NORRES nabízí svým zákazníkům komplexní portfolio standardních produktů, stejně tak jako produktů vyráběných přímo na míru. Certifikace Norres ISO 9001 je základem trvale vysokého standardu - od vývoje výrobku, přes výrobu, až po jeho prodej a logistiku. Norres výrobky jsou v souladu s širokým množstvím předpisů, jakými jsou směrnice ATEX, schválení UL,shoda FDA, směrnice EU a mnoho dalších. NORRES také nabízí velmi přesvědčivé řešení v technologiích pro ochranu životního prostředí a v sekci systémů pro ochranu kabelů. To vše díky použití vysoce kvalitního materiálu, jakým je Pre-PUR. NORRES tímto poskytuje komplexní a jedinečné výrobkové portfolio, orientované na budoucnost řešení v odvětví plastových hadic. Našim cílem je spolehlivost, certifikovaná kvalita a nabídka širokého spektra produktů. Inovace NORRES Technické oddělení s jedinečnými odbornými znalostmi a zkušenostmi patentované výroby, je klíčem k tomu, že jsme v tomto oboru jedničkou na světovém trhu. Naše produkty a jejich inovace jsou navrhnuty tak, aby byly vždy tím správným řešením jakékoliv technologické výzvy. Našim cílem je rozšíření a neustálé zlepšování naší technologické stránky ke spokojenosti všech našich zákazníků. Servis NORRES Individuální přístup a vysoká kvalita poskytovaných služeb jsou charakteristickými rysy naší společnosti. NORRES nabízí vše od odborného poradenství, přes moderní logistiku, až po uspěšné uskutečnění speciálních přaní zákazníků. Našim cílem je přizpůsobit služby zákazníkům tak,aby byly přidanou hodnotou k úspěšné spolupráci. Vedoucí postavení společnosti na trhu v oblasti technických hadic a hadicových systémů, speciální vlastnosti produktů a poskytované služby, to je NORRES simply flexible! Odborné znalosti v oblasti kvality a služeb NORRES Společnost byla založena v roce 1889 a má tedy více než 15 let zkušeností v oboru. Dnes je NORRES celosvětovou společností a řadí se mezi přední výrobce technických hadic a hadicových systémů. Našimi produkty jsou vysoce abrazivní Pre-PUR polyuretanové hadice, sací a transportní hadice z PVC, silikonové hadice TPE, PE, EVA, vysokoteplotní hadice do 1100 C, elektricky vodivé a antistatické hadice,spojovací prvky a doplňky. Mnohé z těchto produktů jsou certifikovány (např. směrnice ATEX, směrnice EU, FDA a UL schválení pro spotřebiče) a proto je jejich využití velmi rozsahlé. Sací a dopravní hadice pro přepravu sypkých materiálů v potravinářském i farmaceutickém průmyslu, v zemědělství, pro stroje v dřevařském i plastikářském průmyslu, pro komunální vozidla,jako mobilní a stacionární odsávací systémy a systémy ochrany kabelu v elektrotechnickém odvětví. Membránové difuzory značky NORRES,vyznačující se velmi velkou energetickou úsporou a dlouhou životností, jsou pak instalovány v nadržích, čistírnách odpadních vod. NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

3 Obsah Obsah Operativní dokonalost...4 NORRES Ikony...6 NORRES surovina Pre-PUR...7 Použití...8 Polyuretanové sací a dopravní hadice (Pre-PUR )...9 Polyuretanové (Pre-PUR ) potravinářské hadice...1 PVC, EVA a PE sací hadice / dopravní hadice...13 Hadice na horký vzduch, hadice odolné vysokým teplotám...0 NORRES zákaznické rozhraní...5, hadicové spony, spojovací materiál...6 Ostatní katalogy Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 3

4 vyhledávač řešení požadavků zakazníka denně mobilnost OPERATIVNÍ Operativní dokonalost zákaznické rozhraní online dodáni do 4h Okamžitá dostupnost Komplexní zásilková služba Shipping 4 hodinove doručení: Výrobky NORRES s ikonou "4h shipping" mohou být odeslány ze skladů do 4 hodin od objednání. Pokud by toto odeslání přesáhlo 4 hodin uhradíme kompletní náklady za zásilku (maximálně však 100 m / 300 ft. na objednávku).další informace a velikostech produktů,pro které je tato služba k dispozici,naleznete v níže uvedené tabulce.. Shipping 48 hodinove doručení: NORRES garantuje odeslání těchto výrobků do 48 hodin. Pokud by toto odeslání přesáhlo 48 hodin uhradíme kompletní náklady za zásilku (maximálně však 100 m / 300 ft. na objednávku). Výrobek PROTAPE PUR 301 AS / nebo TIMBERDUC PUR 531 AS PROTAPE PUR 330 AS / nebo TIMBERDUC PUR 53 AS AIRDUC PUR 350 AS / nebo TIMBERDUC PUR 533 AS Vnitřní průměr in / "/ 50-51;.36"/ 60; 3"/ 75-76; 80; 3.5"/ 89-90; 4"/ ; 5"/ 15-17; 6"/ ; 8"/ 00-03; 50; ; "/ 50-51;.36"/ 60; 3"/ 75-76; 80; 4"/ ; 4.7"/ 10; 5"/ 15-17; 5.5"/ 140; 6"/ ; 6.3"/ 160; 8"/ ; "/ 50-51;.36"/ 60; 70; 3"/ 75-76; 80; 4"/ ; 4.7"/ 10; 5"/ 15-17; 5.5"/ 140; 6"/ ; 6.3"/ 160; 8"/ 00-03; 50; 300 AIRDUC PUR 355 AS 1"/ 5; 1.5"/ 3; 1.5"/ 38; 40; "/ 50-51;.36"/ 60;.5"/ 63-65; 70; 3"/ 75-76; 80; 4"/ ; 6"/ AIRDUC PUR 356 AS 40; 1.75"/ 44-45; "/ 50-51;.36"/ 60;.5"/ 63-65; 3"/ 75-76; 80; 3.5"/ 89-90; 4"/ ; 5"/ ; 6"/ PROTAPE PVC 371 3"/ 75-76; 80; 4"/ ; 5"/ 15-17; 6"/ ; 6.3"/ 160; 7"/ ; 8"/ 00-03; 10" 10 NORPLAST PUR 385 AS 1"/ 5; 1.5"/ 3; 1.5"/ 38; 40; "/ 50-51;.36"/ 60;.5"/ 63-65; 70; 3"/ 75-76; 80; 3.5"/ ; 4"/ AIRDUC TPE "/ 38; 40; "/ 50-51;.36"/ 60; 3"/ 75-76; 80; 4"/ SIL 391 TWO 1"/ 5;1.5"/ 38; 1.75"/ 44-45; "/ 50-51;.5"/ 63-65; 3"/ 75-76; 80; 3.5"/ 89-90; 4 4"/ EVA 373 AS 1"/ 5; 1.5"/ 3; 1.36"/ 35; 1.5"/ 38; 40; 1.75"/ 44-45; "/ 50-51;.36"/ Rozměry skladem m Ikona Shipping Shipping Shipping Shipping Shipping Shipping Shipping Shipping Shipping Shipping CP "/ 38; 40; "/ 50-51;.36"/ 60;.5"/ 63-65; 3"/ 75-76; 80; 3.5"/ 89-90; 4"/ ; 110; 4.5"/ ; 4.7"/ 10; 5"/ 15-17; 5.5"/ 140; 6"/ ; 6.3"/ 160; 170; 7"/ ; 8"/ 00-03; 5; 50; 300; 350; 400; 450; 500; 600; 700; 800; 900; Shipping Montážní služby Assembly Servis 48 hodin: NORRES garantuje, že produkty označeny symbolem "48h assembly" je možné dodat a sestavit do 48 hodin. Pokud by položky nebyly dodány a sestaveny do 48 hodin,uhradíme kompletní náklady za zásilku (maximálně však 10 kusůna objednávku). 4 NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

5 Servisní přístup možnosti použití Konvertor 48h Servis komplexní logistika Rozdělení odvětví DOKONALOST Kvalita Zákaznické rozhraní Hosefinder mobilita NORRES celosvětově on-line NORRES aplikace profesionální prostředí v oddvětví hadic, optimalizované pro všechna mobilní zařízení. NORRES konvertor vždy ta správná jednotka metrická a imperiální NORRES Hosefinder vždy správná volba NORRES Zákaznické rozhraní exkluzivně pro zákazníky poskytuje informace o stavu a doručení produktu přímo z našeho ERP systému Služby NORRES: Držíme slib expedice do 4 hodin z našich skaldů, 48 hodinový čas sestavení výbraných produktů a produktových řad. App NORRES služby pro naše zákazníky Odborné a kvalitní poradenství Moderní logistické koncepce pro optimalizované dodací lhůty Servisní balíčky k vybraným produktům Úspěšné a dlouhodobé partnerství Řešení všech speciálních požadavků zákazníka Rozsáhlý sortiment výrobků pro všechna průmyslová odvětví NORRES Technologie on-line NORRES Ikony Konstrukce Technické informace: Mechanické vlastnosti Chemická tabulka odolnosti Diagram Nominálních Průměrů Tlaková ztráta Elektrostatický náboj Potravinová schválení CE certifikát VDA Výpis Používané materiálý Délky řezů a informace o zkracování Normy a předpisy Závity Stupeň krytí (IP) Navod k použíti Technické termíny a definice Přepočítací tabulky Druhy výrobku REACH Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 5

6 NORRES Ikony Pre-PUR Abr. Pre-PUR : NORRES používá speciální polyurethanovou směs pro výrobu několika druhů hadic, které se odlišují od většiny komerčně dostupných produktů díky: Zvýšené pevnosti materiálu Vyšší odolnosti proti otěru Zlepšené odolnosti vůči chemikáliím Zvýšené tepelné odolnosti (vyšší bodu měknutí) Zvýšené ohebnosti při nízkých teplotách Odolná proti abrazi: NORRES hadice s tímto symbolem byly speciálně vyvinuty v sekci pro transport velmi abrazivních médií při zachování dlouhé životnosti. Precizní konstrukce s optimálně sílnou výztuží Specifické materiály volené tak, aby hadice byla pevná a co nejméně opotřebována AS Ex EL Antistatické a elektricky vodivé hadice: Podle nové ATEX směrnice, hadice s výbojem <10 9 Ω, nebo s elektricky vodivou stěnou (<10 3 Ω - <10 6 Ω) mohou být používány pro hořlavé, sypké materiály i v prostorech s nebezpečím výbuchu. Ovšem je nutno seznamit se s příslušnými předpisy a normami v technické dokumentaci. Speciální přilnavost: NORRES poskytuje službu zákazníkům, která zahrnuje řezání výrobků,které jsou na skladě. Poskytneme Vám tedy délku hadice, která přesně vyhovuje Vašim potřebám. Tato služba je zpoplatněna. Medium: Tato ikona media Vám pomůže rozdělit hadice dle transportovaného média, jakými jsou páry, kapaliny,prach a těžká brusiva. Umožňuje tak zákazníkovi snadno vybrat správnou hadici dle použití. Namáhání odolné: NORRES hadice označené tímto symbolem jsou schopny odolat namáhání buď částečně nebo úplně při přejetí nebo sešlápnutí. výborné tvaru obnovovací vlastnosti +15% Zkrácení délky: NORRES poskytuje službu zákazníkům, která zahrnuje řezání výrobků,které jsou skladem. Dodáme Vám tedy délku hadice, která přesně vyhovuje Vašim potřebám. Tato služba je ovšem zpoplatněna. Pára: Tato hadice je vhodná pro vzduch a výpary. Prach: Tato hadice je vhodá pro přenos prachu a práškových materiálů. Hladká vnitřní stěna: NORRES hadice s touto ikonou májí optimální vlastnosti proudění a přinášejí následující výhody: Velmi vysoká rychlost dodání Nízká tlaková ztráta (snížený výkon a nižší provozní náklady) Transport jemnějších materiálů Nízké opotřebení a tedy delší životnost Kapaliny: Tato hadice je vhodná pro transport kapalin. Abraze: Tato hadice je vhodná pro pohyb abrazivních médií jakými jsou např. třísky, hobliny a obilí. Flex Flex: Vysoká pružnost. Tento symbol se používá u hadic, které jsou velmi ohebné. Glass / fork symbol: NORRES hadice nesoucí tento symbol byly oficiálně vydány a schváleny od nezávislého zkušební ústavu pro použití v souladu se směrnicí EU,v oboru potravin. Microbe Microbe: Příznivé podmínky pro růst mikroorganismů nastávají při dlouhodobém kontaktu s půdou, organickými látkami nebo při vystavení výrobku těžké kontaminaci. Chemická struktůra tohoto materiálu je pozměněna tak, aby dlouhodobě odolávala mikrobiálnímu napadení. Permanently antistatic: Všechny hadice označené tímto symbolem jsou permanentně antistatické (<10 9 Ω). FOOD Schválení pro použití v potravinářském průmyslu: NORRES hadice s tímto symbolem mají mezinárodní schválení a certifikáty, které umožňují použití výrobku v potravinářském průmyslu. All rights reserved PATENTED All rights reserved Patented: NORRES je jedním z předních výrobců vysoce kvalitních technických hadic. Hadice a hadicové systémy mají mezinárodní úroveň registrovaných patentů. Produkty označeny touto ikonou poskytují zákazníkům jedinečný produkt a řešení v tomto odvětví. FLAME Flame retardant: NORRES hadice s touto ikonou mají mezinárodní schválení vlastností klasifikovaných jako zpomalovače hoření nebo samozhášecí vyrobky. HT-PUR: Pre-PUR hadice je zlepšena inovativním a patentovaným procesem, který zvyšuje tepelnou odolnost hadice.. RETARD HT-PUR Barva: Díky našim patentovaným způsobům výroby mohou být transparentní hadice vyrobeny s barevným pruhem po cele jejich délce. Změnte vzhled hadice dle barev Vaší firmy. FREE OF PHTHALAT Phthalate-free: NORRES hadice s tímto symbolem jsou 100% bez ftalátů a změkčovačů. NORRES Ikony 6 NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

7 NORRES surovina Pre-PUR Pre-PUR Pre-PUR makes the difference Polyuretany nejsou vždy stejné! Stejně jako u všech surovin a výrobku, existují velké rozdíly v kvalitě i zde. K výrobě hadic Norres se používá speciální směs s názvem Pre-PUR, která obsahuje ester-polyuretan nebo ether-polyuretan. Ve srovnání s plastem,pryží a jednoduchým polyurethanem, obsahuje blokové kopolymery, které se skládají z tvrdého a měkkého Pre-PUR segmentů díky kterým mají lepší vlastnosti. Tvrdé segmenty Pre-PUR poskytují extrémně vysokou mechanickou stabilitu, zatímco díky měkkým segmentům získává materiál vysokou pružnost a dynamickou únosnost. Hadice vyrobené z Pre-PUR surovin mají mnoho důvodů k použití : NORRES Pre-PUR se skládá ze speciálního a vysoce kvalitního, prémiového ester a ether-polyurethanu. Výběr polyuretanu jen o jednu úroveň nižší kvality může způsobit snížení odolnosti vůči abrazi o více než 30%. Použití vysoce čistých surovin zajišťuje vysokou úroveň kvality. vynikající mechanická stabilita vysoká odolnost abrazi vynikající chemická a hydrolytická odolnost NORRES Pre-PUR má extrémně dlouhé řetězece molekul o vysoké molekulové hmotnosti a také velké množství krystalických domén). Délka molekulárních řetězců je určujícím faktorem pro okamžik měknutí hadice. Při chemické, hydrolytické a tepelné degradaci, jsou molekulární řetězce zkrácovány v důsledku štěpení. Toto má velký význam pro životnost hadice. Výrobky z Pre-PUR mají výšší průměrnou pevnost, jsou-li vystaveny výsoké teplotě, zatímco při nízkých teplotách mají prokázatelně lepší pružnost. lepší chemická a Hydrolytická stabilita vyšší bod měknutí vyšší pevnost v tlaku větší bezpečnost díky stabilnímu materiálu lepší vlastnosti opotřebení nižší ohýbací síla za studena nižší riziko zlomení při ohybu NORRES Pre-PUR obsahuje speciální stabilizátory k výrobě hadic pomocí technologie vyvinuté ve spolupráci s našimi dodavateli surovin. Bez těchto aditiv jsou hadice obecně náchylnější k chemickému, hydrolytickému a tepelnému působení. lepší chemická a hydrolytická stabilita zlepšená odolnost proti oxidaci lepší vlastnosti opotřebení a stárnutí hadic zlepšená odolnost proti povětrnostním vlivům Eter-polyuretan Pre-PUR používáný u mnohých našich hadic má následující výhody oproti ester-polyuretan Pre-PUR (i oproti jiným ester-polyuretanům): Odolný vůči mikrobům (Toto je rozhodující při delším kontaktu s půdou nebo podobnými látkami, ve kterých jsou příznivé podmínky pro mikroby.)chemická struktura směsi etheru a polyurethanů poskytuje materiálu trvalou odolnost proti mikrobiálnímu napadení. Věříme, že toto je jednoznačně lepší řešení než u ester- -polyurethanů, které jsou často zdravotně stabilizovány (obsahují speciální látky) a nejsou zcela použitelné pro tyto účely. Je zde totiž riziko, že tyto aditiva na povrchu hadice budou v kontaktu s půdou a také s transportovaným materiálem. Odolný vůči hydrolýze (Toto je rozhodující pro mokré nebo vlhké prostředí, vyšší teploty a pro použití v tropickém podnebí.) Chemická stabilita je mnohem lepší než u ester polyurethanů Pružnost při nízkých teplotách, lepší než u srovnatelných ester polyuretanů Shrnutí: delší životnost větší bezpečnost vysoká úspora energie Ester Pre-PUR proti Ester-TPU Odolnost proti abrazi 300% 50% Nárust abraze u typický komerčních esteru TPU NBR (100-0 ³) EPDM ( ³) 00% 150% 100% 50% 0% 50% Nárust abraze u NORRES esteru Pre-PUR Polyuretan obecně SBR ( ³) TPR / TPE ( ³) PVC obecně Snížení tahové síly u NORRES Pre-PUR surovina : Pre-PUR esteru Pre-PUR - Ester Pre-PUR 5-30 ³ PVC: - Ether Pre-PUR 7-3 ³ 100 ³ Snížení tahové síly u typických komerčních esteru TPU -100% Příklad stability: Použitím vysoce kvalitních surovin se speciálními stabilizátory pro výrobu Pre-PUR produktů vykazujeme mnohem lepší stabilitu a tím i výrazně delší životnost než u produktů z jiných materiálů. Nejvhodnější testovací metodou je proto hydrolýza ve vodě o teplotě 80 C. Postupna chemická degradace polyesterových řetězců způsobuje oslabení materiálu. Náš ester Pre-PUR je znázorněn na obrázku 1, ve srovnání s jiným komerčním esterem TPU. Den Delší životnost Abraze dle normy ISO 4649 [³] Příklad odolnosti proti abrazi: Podle standardních testů, Pre-PUR polyuretanové hadice jsou,5 až 5 krát odolnější než hadice vyrobené z pryže a asi 3 až 4 krát odolnější než hadice z měkčeného PVC (měřeno při 0 C). Při reálném použití, je to mnohem více, protože vynikající tlumení a nárázovou odolnost Pre-PUR polyuretanu není možné otestovat touto standardní zkušební metodou. Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 7

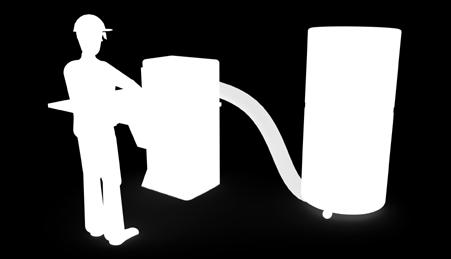

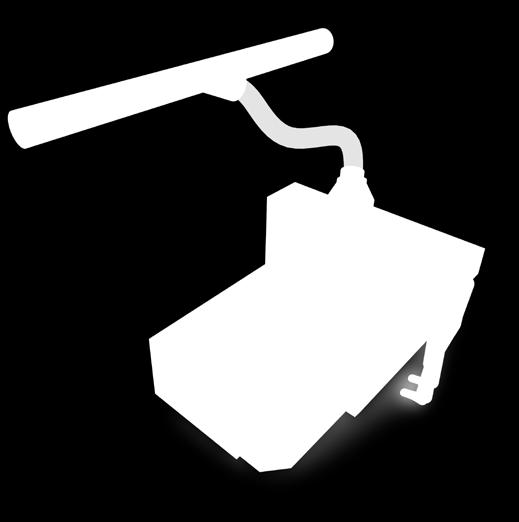

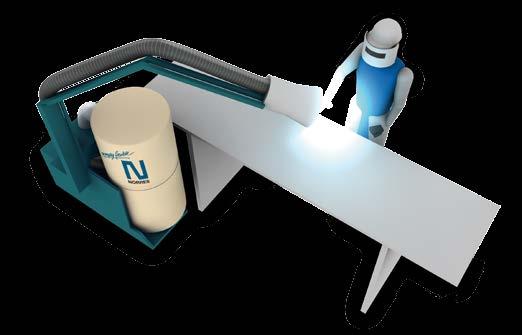

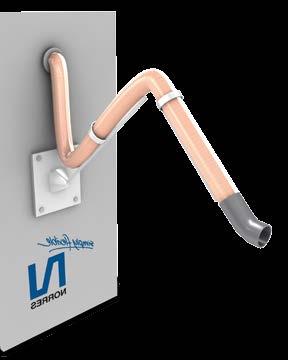

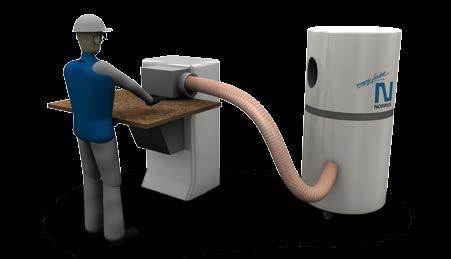

8 Použití Odsávací systémy kouř a prach Použití Odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy Doporučeno zákazníky NORRES: PROTAPE PUR 301 AS PROTAPE PUR 330 AS AIRDUC PUR 350 AS Osvědčené alternativy PROTAPE PUR 330 AS BLACK AIRDUC PUR 350 AS BLACK AIRDUC PUR 351 FOOD PROTAPE PVC 310 AIRDUC PVC 341 Galvanické extrahování PROTAPE PUR 301 AS PROTAPE PUR 330 AS PROTAPE PVC 310 AIRDUC PVC 341 AIRDUC PVC 345 Chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha Doporučeno zákazníky NORRES: PROTAPE PE 3 EC Osvědčené alternativy PROTAPE PUR 301 AS PROTAPE PUR 330 AS AIRDUC PUR 350 AS AIRDUC PE 36 EC CP PE 457 CP PE 457 EC CP HYP 450 CP PTFE / HYP-INOX 47 EC CP VITON 459 EC CP PTFE-INOX 475 FOOD CP PTFE-INOX 475 EC CP PTFE/HYP-INOX 47 CP PTFE/GLASS-INOX 471 CP PTFE/GLASS-INOX 471 EC CP Kapton 476 Odsávací rameno Doporučeno zákazníky NORRES: PROTAPE PVC 371 PROTAPE PVC 371 HT Osvědčené alternativy PROTAPE PUR 330 AS PROTAPE PUR-INOX 330 FOOD-AS PROTAPE PE 3 EC CP PE 457 EC PROTAPE PUR 370 CP PVC 465 CP PVC 466 HT CP HiTex 467 WELDING CP PTFE-INOX 475 FOOD Odvod výparů při sváření Doporučeno zákazníky NORRES: PROTAPE PVC 371 HT CP HiTex 467 WELDING Osvědčené alternativy PROTAPE PUR 301 AS PROTAPE PUR 330 AS PROTAPE PUR 370 PROTAPE PVC 371 CP PVC 465 CP PVC 466 HT 8 NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

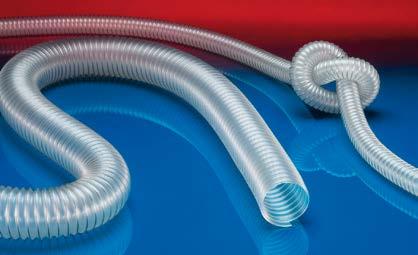

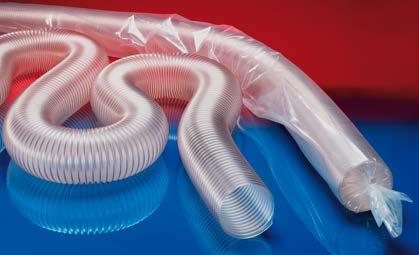

9 Polyuretanové sací a dopravní hadice (Pre-PUR ) PROTAPE PUR 301 AS Pre-PUR Abr. Flex Microbe FLAME RETARD AS Ex EL Shipping 1 3 Antistatická polyuretanová hadice, super-lehká, odolná mikrobům + samozhášivá All rights reserved PATENTED All rights reserved NEW Aplikace: flexibilní hadice na vzduch, prach, abrazivní sypké materiály a vlákna; odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy; odsávací rameno; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; prostor s nebezpečím výbuchu; živočišná výroba: ventilace stájí, stodol; autobusy, karavany/přívěsy, mobilní domy, čluny, lodě, jachty: ventilace, topení; ventilace čistých provozů, stroje na výrobu polovodičů; měchy, kompenzátory Vlastnosti: super lehká; velmi ohebná + stlačitelná 3:1; odolná vůči abrazi; odolnost vůči mikrobům; dobrá odolnost vůči olejům, benzínu a chemikáliím; velmi dobrá ohebnost při nízkých teplotách; samozhášecí dle: DIN 410-B1; permanentně antistatická stěna: elektrický a povrchový odpor <10⁹ Ω; v souladu s ATEX 014/34/ EU a německou TRGS 77: odsávání hořlavého prachu (zóna, uvnitř), pro přepravu nehořlavých kapalin, pro použití v zónách 1 a (plyny); v souladu s bezpečnostnímy předpisy německé dřevařské obchodní asociace; dle DIN 6057 Typ 1; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C; krátkodobě až 15 C Konstrukce, materiál: patentovaná PROTAPE hadice; spirála z PROTAPE Vnitřní průměr PUR Vnější 301 AS Přetlak Antistatická Podtlakpolyuretanová Poloměr Hmotnost hadice, super-lehká, Rozměry odolná 301 mikrobům + samozhášivá... průměr PROTAPE ohybu PUR 301 AS skladem -40 C do 90 C in / bar bar 1,5 / ,610 0,85 7 0, / ,590 0,70 8 0, / ,490 0, , ,36 / ,410 0, , ,5 / ,380 0, , / ,350 0, , / ,330 0, , Polyuretanové sací a dopravní hadice (Pre-PUR ) kg/m - / ,310 0, , ,5 / ,85 0, , / ,50 0, , ,5 / ,15 0, , ,7 / ,05 0, , / ,00 0, , ,5 / ,175 0, , / ,165 0, , ,3 / ,155 0, , / ,135 0, , / ,10 0, , / ,110 0,07 1 1, / ,100 0, , / ,098 0, , / ,090 0, , / ,080 0, , / ,080 0, , / ,070 0, , / ,069 0, , / ,060 0,007 10, / ,055 0,005 35, / ,050 0,005 60, ocelového drátu intergrována ve stěně; stěna: permanentně antistatický prémiový ester-polyuretan (Pre-PUR ); šírka stěny 0,4 cca. Varianty k dodání: ostatní rozměry a délky na dotázání; transparentní (standart); speciální barva: částečně barevná, zcela barevná; zákaznické značení produktu : 1, 17, 13, 8, 3, m Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 9

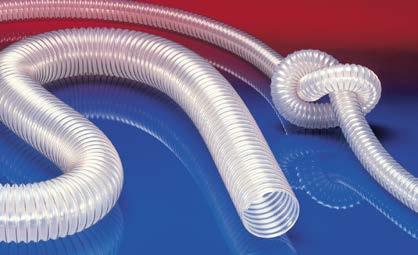

10 Polyuretanové sací a dopravní hadice (Pre-PUR ) PROTAPE PUR 330 AS Pre-PUR Abr. Flex FLAME AS Ex Microbe RETARD EL +15% Shipping 1 3 All rights reserved PATENTED All rights reserved NEW Antistatická polyuretanová hadice, lehká, odolná mikrobům + samozhášivá Aplikace: flexibilní hadice na vzduch, prach, abrazivní sypké materiály a vlákna; vrtačka na desky plošných spojů (PCB); odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy; odsávací rameno; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; prostor s nebezpečím výbuchu; textilní průmysl, výroba vláken: spřádací a dopřádací stroje, pletací stroje, tkalcovské stavy; živočišná výroba: ventilace stájí, stodol; ventilace čistých provozů, stroje na výrobu polovodičů; příprava povrchu: tryskání/pískování, pískovací (tryskací) komora, loděnice, stahovací stroj, brousící stroje a stroje na přípravu podlah; hadice k topení - venkovní hadice jako ochrana Vlastnosti: super lehká a vyztužená; velmi ohebná + stlačitelná 3:1; odolná vůči abrazi; odolnost vůči mikrobům; dobrá odolnost vůči olejům, benzínu a chemikáliím; velmi dobrá ohebnost při nízkých teplotách; samozhášecí dle: DIN 410-B1; permanentně antistatická stěna: elektrický a povrchový odpor <10⁹ Ω; v souladu s ATEX 014/34/ EU a německou TRGS 77: pneumatický transport hořlavého prachu a sypkých materiálů (Zóna 0, 1, uvnitř), odsávání hořlavého prachu, (Zóna uvnitř), pro použití v zóně 1 a (plyny), pro použití v zóně 0 (plyny); v souladu s bezpečnostnímy předpisy německé dřevařské obchodní asociace; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C; krátkodobě až 15 C PROTAPE Vnitřní průměr PUR Vnější 330 AS Přetlak Antistatická Podtlakpolyuretanová Poloměr Hmotnost hadice, lehká, Rozměry odolná mikrobům samozhášivá... AS průměr PROTAPE ohybu PUR 330 AS skladem -40 C do 90 C in / bar bar kg/m m 1 / 5 3 1,600 0, , / ,345 0,355 0, ,5 / ,60 0, , ,5 / ,060 0,30 6 0, / ,015 0, , / ,815 0, , ,36 / ,680 0, , ,5 / ,630 0,5 41 0, / ,585 0, , / ,545 0, , / ,510 0, , ,5 / ,455 0, , / ,410 0, , / ,375 0, , ,5 / ,355 0, , ,7 / ,340 0, , / ,330 0, , / ,315 0, , ,5 / ,95 0, , / ,75 0, , ,3 / ,55 0, , / ,40 0, , / ,35 0, , / ,30 0, , / ,05 0, , / ,180 0, , / ,165 0, , / ,165 0, , / ,145 0, , / ,135 0, , / ,135 0,016 16, / ,130 0, , / ,115 0, , / ,113 0, , / ,105 0, , / ,090 0, , / ,080 0, , Varianty k dodání: ostatní rozměry a délky na dotázání; transparentní (standart); speciální barva: částečně barevná, zcela barevná; zákaznické značení produktu Konstrukce, materiál: patentovaná PROTAPE hadice; spirála z ocelového drátu intergrována ve stěně; stěna: permanentně antistatický prémiový ester-polyuretan (Pre-PUR ); šírka stěny 0,6 cca. : 1, 17, 13, 8, 3, PROTAPE PUR 330 AS BLACK Pre-PUR Abr. Flex AS Ex EL +15% 1 3 Antistatická polyuretanová hadice, lehká, černá All rights reserved PATENTED All rights reserved NEW Aplikace: flexibilní hadice na vzduch, prach, abrazivní sypké materiály a vlákna; odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy; odsávací rameno; prostor s nebezpečím výbuchu; textilní průmysl, výroba vláken: spřádací a dopřádací stroje, pletací stroje, tkalcovské stavy; živočišná výroba: ventilace stájí, stodol; ventilace čistých provozů, stroje na výrobu polovodičů; příprava povrchu: tryskání/pískování, pískovací (tryskací) komora, loděnice, stahovací stroj, brousící stroje a stroje na přípravu podlah; hadice k topení - venkovní hadice jako ochrana Vlastnosti: super lehká a vyztužená; velmi ohebná + stlačitelná 3:1; odolná vůči abrazi; dobrá odolnost vůči olejům, benzínu a chemikáliím; velmi dobrá ohebnost při nízkých teplotách; permanentně PROTAPE Vnitřní průměr PUR Vnější 330 AS Přetlak BLACK Podtlak Antistatická Poloměr polyuretanová Hmotnost hadice, Rozměry lehká, černá C AS do BLACK 90 C průměr PROTAPE ohybu PUR 330 AS BLACK skladem in / bar bar kg/m m - / ,015 0, , / ,815 0, , ,36 / ,680 0,5 38 0, / ,545 0, , / ,510 0, , / ,410 0, , ,7 / ,340 0, , / ,330 0, , ,5 / ,95 0, , / ,75 0, , ,3 / ,55 0, , / ,05 0, , antistatická stěna: elektrický a povrchový odpor <10⁹ Ω; v souladu s ATEX 014/34/EU a německou TRGS 77: pneumatický transport hořlavého prachu a sypkých materiálů (Zóna 0, 1, uvnitř), odsávání hořlavého prachu, (Zóna uvnitř), pro použití v zóně 1 a (plyny), pro použití v zóně 0 (plyny); odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C; krátkodobě až 15 C Konstrukce, materiál: patentovaná PROTAPE hadice; spirála z ocelového drátu intergrována ve stěně; stěna: permanentně antistatický prémiový ester-polyuretan (Pre-PUR ); šírka stěny 0,6 cca. Varianty k dodání: ostatní rozměry a délky na dotázání; černá (standart); speciální barva: částečně barevná, zcela barevná; zákaznické značení produktu : 1, 17, 13, 8, 3, NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

11 Polyuretanové sací a dopravní hadice (Pre-PUR ) AIRDUC PUR 350 AS FLAME Pre-PUR Abr. Microbe RETARD AS Ex EL +15% Shipping 1 3 NEW Antistatická polyuretanová hadice, středně těžká, odolná mikrobům + samozhášivá Aplikace: flexibilní hadice na vzduch, brusiva, sypké materiály a granulát; vrtačka na desky plošných spojů (PCB); ofsetové tiskařské stroje: dodávka vzduchu; dodávka vzduchu: UV sušička, infračervená sušička; odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; prostor s nebezpečím výbuchu; textilní průmysl, výroba vláken: spřádací a dopřádací stroje, pletací stroje, tkalcovské stavy; živočišná výroba: ventilace stájí, stodol; ventilace čistých provozů, stroje na výrobu polovodičů; kompresory, dmýchadla s bočním kanálem, vakuové pumpy, tlakové pumpy, pumpy; příprava povrchu: tryskání/pískování, pískovací (tryskací) komora, loděnice, stahovací stroj, brousící stroje a stroje na přípravu podlah; komunální vozidla: zametač, zametací vozidlo; komunální vozidla: sekačka na trávu, svahová sekačka, sběrač listí; bruska, čistící stroj na podlahy; hadice k topení - venkovní hadice jako ochrana Vlastnosti: středně odolná; vysoce odolná vůči abrazi; odolnost vůči mikrobům; dobrá odolnost vůči olejům, benzínu a chemikáliím; velmi dobrá ohebnost při nízkých teplotách; samozhášecí dle: DIN 410-B1; permanentně antistatická stěna: elektrický a povrchový odpor <10⁹ Ω; v souladu s ATEX 014/34/EU a německou TRGS 77: pneumatický transport hořlavého prachu a sypkých materiálů (Zóna 0, 1, uvnitř), odsávání hořlavého prachu, (Zóna uvnitř), pro použití v zóně 1 a (plyny), pro použití v zóně 0 (plyny); v souladu s bezpečnostnímy předpisy německé dřevařské obchodní asociace; dle DIN 6057 Typ ; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C; krátkodobě až 15 C Konstrukce, materiál: AIRDUC profilová hadice; spirála z ocelového drátu intergrována ve stěně; stěna: permanentně antistatický prémiový ester-polyuretan (Pre-PUR ); šírka stěny 0,7 cca. AIRDUC Vnitřní průměr PUR 350 Vnější AS Antistatická Přetlak Podtlak polyuretanová Poloměr hadice, Hmotnost středně Rozměry těžká, odolná 350 mikrobům AS + samozhášivá... průměr AIRDUC ohybu PUR 350 AS skladem -40 C do 90 C in / bar bar kg/m m 1 / 5 3,585 0, , / 30 37,45 0, , ,5 / 3 39,105 0, , ,5 / ,780 0, , / ,360 0, , ,75 / ,390 0, , / ,350 0, , / ,40 0, , ,36 / ,140 0, , ,5 / ,00 0, , / ,975 0, , / ,910 0,0 53 0, / ,855 0, , ,5 / ,760 0, , / ,690 0, , / ,65 0, , ,5 / ,600 0, , ,7 / ,570 0, , / ,550 0, , / ,55 0, , ,5 / ,490 0, , / ,455 0, , ,3 / ,415 0, , / ,390 0, , / ,355 0, , / ,350 0, , / ,315 0, , / 5 3 0,65 0, , / ,40 0,00 158, / ,36 0,00 160, / ,0 0,00 173, / ,10 0,00 176, / ,00 0,00 188, / ,196 0, , / ,190 0, , / ,170 0, , / ,167 0,010 3, / ,150 0, , / ,135 0, , / ,10 0, , Varianty k dodání: ostatní rozměry a délky na dotázání; transparentní (standart); speciální barva: zcela barevná; zákaznické značení produktu : 1, 17, 13, 8, 33, 34, 47, 49, , 40 EC, 4, 43, 44, 45, 46, 3, AIRDUC PUR 350 AS BLACK AS Ex Pre-PUR Abr. EL +15% 1 3 NEW Antistatická polyuretanová hadice, středně těžká, černá Aplikace: flexibilní hadice na vzduch, brusiva, sypké materiály a granulát; dodávka vzduchu: UV sušička, infračervená sušička; odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy; prostor s nebezpečím výbuchu; textilní průmysl, výroba vláken: spřádací a dopřádací stroje, pletací stroje, tkalcovské stavy; živočišná výroba: ventilace stájí, stodol; ventilace čistých provozů, stroje na výrobu polovodičů; příprava povrchu: tryskání/pískování, pískovací (tryskací) komora, loděnice, stahovací stroj, brousící stroje a stroje na přípravu podlah; hadice k topení - venkovní hadice jako ochrana Vlastnosti: středně odolná; vysoce odolná vůči abrazi; dobrá odolnost vůči olejům, benzínu a chemikáliím; velmi dobrá ohebnost při nízkých teplotách; permanentně antistatická stěna: elektrický a povrchový odpor <10⁹ Ω; v souladu s ATEX 014/34/EU a německou TRGS 77: pneumatický transport hořlavého prachu a AIRDUC Vnitřní průměr PUR 350 Vnější AS BLACK Přetlak Antistatická Podtlak Poloměr polyuretanová Hmotnost hadice, Rozměry středně těžká, černá C AS do BLACK 90 C průměr AIRDUC ohybu PUR 350 AS BLACK skladem in / bar bar kg/m m - / ,360 0, , / ,350 0, , ,36 / ,140 0, , / ,975 0, , / ,910 0,0 53 0, / ,855 0, , / ,690 0, , ,7 / ,570 0, , / ,550 0, , ,5 / ,490 0, , / ,455 0, , ,3 / ,415 0, , / ,315 0, , / ,40 0,00 158, / ,00 0,00 188, sypkých materiálů (Zóna 0, 1, uvnitř), odsávání hořlavého prachu, (Zóna uvnitř), pro použití v zóně 1 a (plyny), pro použití v zóně 0 (plyny); dle DIN 6057 Typ ; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C; krátkodobě až 15 C Konstrukce, materiál: AIRDUC profilová hadice; spirála z ocelového drátu intergrována ve stěně; stěna: permanentně antistatický prémiový ester-polyuretan (Pre-PUR ); šírka stěny 0,7 cca. Varianty k dodání: ostatní rozměry a délky na dotázání; černá (standart); speciální barva: zcela barevná; zákaznické značení produktu : 1, 17, 13, 8, 33, 34, 47, 49, , 40 EC, 4, 43, 44, 45, 46, 3, Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 11

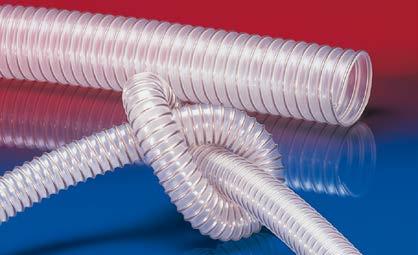

12 Polyuretanové (Pre-PUR ) potravinářské hadice PROTAPE PUR-INOX 330 FOOD-AS Pre-PUR Abr. Flex Microbe FOOD AS Ex EL +15% 1 3 NEW All rights reserved PATENTED All rights reserved Antistatická hadice pro farmacii a potraviny, lehká, nerezová ocel (INOX) Aplikace: flexibilní hadice na vzduch, prach, abrazivní sypké materiály a vlákna; potravinářský průmysl a farmaceutický průmysl: potraviny, léky; doprava např. rýže, sušené potraviny, cerálie, sušené mléko, káva, čaj, prášky, semena, mouka, mražené potraviny; mixér, sušička, balící stroj, plnění a vyprázdňování pytlů, mlýn; odsávací rameno; prostor s nebezpečím výbuchu Vlastnosti: super lehká a vyztužená; velmi ohebná + stlačitelná 3:1; odolná vůči abrazi; kompletní hadice ověřena nezávislou testovací laboratoří dle Směrnice EU 10/011 a 015/174, polyuretan potravinářské kvality, v souladu s : FDA 1 CFR ; bez zápachu a chuti; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; velmi dobrá ohebnost PROTAPE Vnitřní průměr PUR-INOX Vnější 330 Přetlak FOOD-AS PodtlakAntistatická Poloměr hadice Hmotnost pro farmacii Rozměry a potraviny, 330 lehká, FOOD-AS nerezová průměr ocel (INOX)... PROTAPE ohybu PUR-INOX 330 FOOD-AS skladem -40 C do 90 C in / bar bar kg/m m - / ,015 0, , / ,815 0, , ,36 / ,680 0, , ,5 / ,630 0,5 41 0, / ,585 0, , / ,545 0, , Polyuretanové (Pre-PUR ) potravinářské hadice - / ,510 0, , / ,410 0, , / ,330 0, , / ,75 0, , / ,15 0, , / ,05 0, , při nízkých teplotách; permanentně antistatická stěna: elektrický a povrchový odpor <10⁹ Ω; v souladu s ATEX 014/34/EU a německou TRGS 77: odsávání hořlavého prachu (zóna, uvnitř), pro přepravu nehořlavých kapalin, pro použití v zónách 1 a (plyny); odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C Konstrukce, materiál: patentovaná PROTAPE hadice; spirála z ocelového drátu intergrována ve stěně; spirála: drát z nerezové oceli (INOX); stěna: permanentně antistatický prémiový etérpolyuretan (Pre-PUR ); šírka stěny 0,6 cca. Varianty k dodání: ostatní rozměry a délky na dotázání; transparentní (standart); zákaznické značení produktu : 1, 17, 13, 8, 3, AIRDUC PUR 351 FOOD Pre-PUR Abr. Microbe FOOD FLAME RETARD +15% 1 3 Hadice pro farmacii a potraviny, středně těžká, vyztužená Aplikace: flexibilní hadice na vzduch, brusiva, sypké materiály a granulát; potravinářský průmysl a farmaceutický průmysl: potraviny, léky; doprava např. rýže, sušené potraviny, cerálie, sušené mléko, káva, čaj, prášky, semena, mouka, mražené potraviny; vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička; mixér, sušička, balící stroj, plnění a vyprázdňování pytlů, mlýn; průmyslové vysavače, vysavače Vlastnosti: středně odolná; vysoce odolná vůči abrazi; kompletní hadice ověřena nezávislou testovací laboratoří dle Směrnice EU 10/011 a 015/174, polyuretan potravinářské kvality, v souladu s : FDA 1 CFR a ; bez zápachu a chuti; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; velmi dobrá ohebnost při nízkých teplotách; samozhášecí dle: UL94-HB; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C; krátkodobě až 15 C Konstrukce, materiál: AIRDUC profilová hadice; spirála z ocelového drátu intergrována ve stěně; stěna: speciální prémiový etér-polyuretan (Pre-PUR ); šírka stěny 1,0 cca. Varianty k dodání: ostatní rozměry a délky na dotázání; transparentní (standart); zákaznické značení produktu AIRDUC Vnitřní průměr PUR 351 Vnější FOOD Přetlak Hadice Podtlak pro farmacii Poloměr a potraviny, Hmotnoststředně Rozměry těžká, vyztužená C do 90 C průměr AIRDUC ohybu PUR 351 FOOD skladem in / bar bar kg/m m 1 / 5 3,690 0, , / 30 38,60 0, , ,5 / 3 40,10 0, , ,36 / ,940 0, , ,5 / ,795 0, , / ,710 0, , ,75 / ,55 0, , / ,370 0, , / ,55 0, , ,36 / ,150 0, , ,5 / ,060 0, , / ,990 0,10 5 0, / ,90 0, , / ,860 0, , ,5 / ,770 0, , / ,690 0, , / ,630 0, , ,5 / ,605 0, , ,7 / ,580 0, , / ,560 0, , / ,535 0, , ,5 / ,495 0, , / ,460 0, , ,3 / ,435 0, , / ,410 0, , / ,400 0, , / ,385 0, , / ,350 0, , / ,310 0, , / ,80 0,00 160, / ,55 0,00 175, / ,50 0,00 178, / ,30 0,00 190, / ,00 0, , / ,170 0, , : 1, 1 EC, 17, 13, 8, 33, 34, 47, 49, FOOD, 4, 43 FOOD, 44 FOOD, 45 FOOD, 46 FOOD, 3, NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

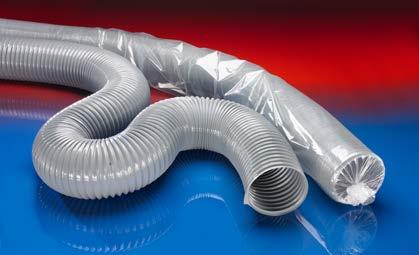

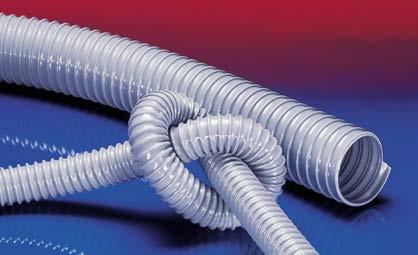

13 PVC, EVA a PE sací hadice / dopravní hadice PROTAPE PVC PVC hadice, lehká All rights reserved PATENTED All rights reserved FREE OF PHTHALAT Aplikace: flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna; odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy; galvanické extrahování; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; rentgen: ochrana kabelů (speciální typ na vyžádání); hadice k topení - venkovní hadice jako ochrana Vlastnosti: lehká; velmi ohebná + stlačitelná 3:1; dobrá odolnost vůči zásadám a kyselinám; dobrá odolnost vůči chemikáliím; bez ftalátů; odpovídá směrnici RoHS Teplotní rozsah: -0 C až 70 C ; krátkodobě až 80 C Konstrukce, materiál: patentovaná PROTAPE hadice; spirála z ocelového drátu intergrována ve stěně; stěna: vysoce kvalitní mekčené PVC; šírka stěny 0,6 cca. PROTAPE Vnitřní průměr PVC Vnější 310 PVC Přetlak hadice, Podtlak lehká... Poloměr Hmotnost Rozměry C do 70 C průměr PROTAPE ohybu PVC 310 skladem in / bar bar - / ,670 0,00 0, ,5 / ,630 0,00 3 0, ,5 / ,550 0, , / ,510 0, , / ,410 0, , ,36 / ,340 0, , ,5 / ,315 0, , / ,90 0, , kg/m PVC, EVA a PE sací hadice / dopravní hadice 3 / ,70 0, , / ,55 0, , ,5 / ,30 0, , / ,05 0, , / ,185 0, , ,5 / ,180 0, , ,7 / ,170 0, , / ,165 0, , ,5 / ,150 0, , / ,140 0, , ,3 / ,130 0, , / ,115 0, , / ,105 0, , / ,090 0, , / ,080 0, , / ,070 0, , Varianty k dodání: ostatní rozměry a délky na dotázání; šedá (standart); speciální barva: transparentní, zcela barevná; zákaznické značení produktu : 1, 17, 13, 8, 3, m Flex AIRDUC PVC PVC hadice, středně těžká FREE OF PHTHALAT Aplikace: flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna; odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy; galvanické extrahování; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; hadice k topení - venkovní hadice jako ochrana Vlastnosti: středně odolná; dobrá odolnost vůči zásadám a kyselinám; dobrá odolnost vůči chemikáliím; bez ftalátů; odpovídá směrnici RoHS Teplotní rozsah: -0 C až 70 C ; krátkodobě až 80 C Konstrukce, materiál: AIRDUC profilová hadice; spirála z ocelového drátu intergrována ve stěně; stěna: vysoce kvalitní mekčené PVC; šírka stěny 0,9 cca. Varianty k dodání: ostatní rozměry a délky na dotázání; šedá (standart); speciální barva: transparentní, zcela barevná; zákaznické značení produktu : 1, 1 EC, 17, 13, 8, , 4, 43, AIRDUC Vnitřní průměr PVC 341 Vnější PVC Přetlak hadice, Podtlak středně těžká... Poloměr Hmotnost Rozměry C do 70 C průměr AIRDUC ohybu PVC 341 skladem in / bar bar kg/m m - / 0 7 1,370 0, , / 5 3 1,110 0,50 0 0, / ,930 0,35 3 0, ,5 / ,875 0,30 4 0, ,36 / ,800 0,5 6 0, ,5 / ,740 0,15 7 0, / ,705 0,10 8 0, / ,670 0,05 9 0, ,75 / ,630 0, , / ,565 0, , / ,515 0, , ,36 / ,475 0, , ,5 / ,440 0, , / ,410 0, , / ,380 0, , / ,360 0, , ,5 / ,30 0, , / ,85 0, , / ,75 0, , / ,60 0, , ,5 / ,50 0, , ,7 / ,40 0, , / ,30 0, , / ,0 0, , ,5 / ,05 0, , / ,190 0, , ,3 / ,180 0, , / ,160 0, , / ,145 0, , / ,130 0,00 1, / ,115 0, , / ,100 0, , / ,095 0, , / ,080 0, , , 45, 46, 3, % Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 13

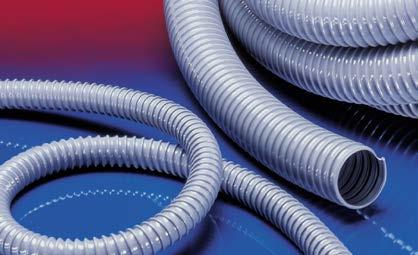

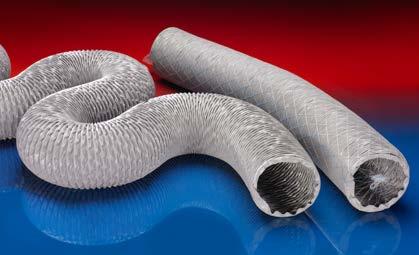

14 PVC, EVA a PE sací hadice / dopravní hadice AIRDUC PVC PVC hadice, těžká FREE OF PHTHALAT Aplikace: flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna; odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy; galvanické extrahování Vlastnosti: odolná; zvýšená odolnost vůči tlaku a vakuu; dobrá odolnost vůči zásadám a kyselinám; dobrá odolnost vůči chemikáliím; bez ftalátů; odpovídá směrnici RoHS Teplotní rozsah: -0 C až 70 C ; krátkodobě až 80 C Konstrukce, materiál: AIRDUC profilová hadice; spirála z ocelového drátu intergrována ve stěně; stěna: vysoce kvalitní mekčené PVC; šírka stěny 1,4-1,5 cca. Varianty k dodání: ostatní rozměry a délky na dotázání; šedá (standart); speciální barva: transparentní, zcela barevná; zákaznické značení produktu : 1, 1 EC, 17, 13, 8, , 4, 43, AIRDUC Vnitřní průměr PVC 345 Vnější PVC Přetlak hadice, Podtlak těžká... Poloměr Hmotnost Rozměry C do 70 C průměr AIRDUC ohybu PVC 345 skladem in / bar bar - / 0 8,050 0, , / ,730 0, , / ,700 0, , ,5 / 3 4 1,690 0, , ,36 / ,550 0, , ,5 / ,440 0, , / ,370 0, , / 4 5 1,310 0, , / ,60 0, , ,36 / ,050 0, , ,5 / ,980 0, , / ,915 0, , / ,855 0, , / ,805 0, , / ,755 0, , ,5 / ,715 0, , / ,645 0, , / ,615 0, , / ,590 0, , ,5 / ,565 0, , ,7 / ,540 0, , / ,50 0, , / ,500 0, , ,5 / ,465 0,5 11, / ,435 0, , ,3 / ,405 0,170 16, / ,360 0, , / ,35 0, , / ,90 0, , / ,60 0, , / ,35 0, , / ,0 0, , / ,00 0, , / ,185 0, , kg/m m +15% 44, 45, 46, 3, PROTAPE PVC 371 Flex FLAME RETARD Shipping 1 3 PVC potrubí, (do +110 C) Aplikace: flexibilní hadice na vzduch; odvod výparů při sváření; odsávací rameno; živočišná výroba: ventilace stájí, stodol; stavební průmysl: odvětrávání tunelů; autobusy, karavany/přívěsy, mobilní domy, čluny, lodě, jachty: ventilace, topení; odstraňování azbestu; průmyslové vrtání; vytápění stanů, letištních prostor, topení pro stavební stany; ventilace čistých provozů, stroje na výrobu polovodičů; topení, přívod čerstvého vzduchu Vlastnosti: vyztuženo tkaninou; super lehká; velmi ohebná + stlačitelná 6:1; dobrá odolnost vůči zásadám a kyselinám; dobrá odolnost vůči chemikáliím; samozhášecí dle: NF P M; odpovídá směrnici RoHS Teplotní rozsah: -10 C až 80 C; krátkodobě až 110 C PROTAPE Vnitřní průměr PVC Vnější 371 PVC Přetlak potrubí, Podtlak (do +110 C)... Poloměr Hmotnost Rozměry C do 80 C průměr PROTAPE ohybu PVC 371 skladem in / bar bar kg/m m Barva šedá - / ,50 0, , / ,40 0, , ,36 / ,195 0, , / ,160 0, , / ,150 0, , ,5 / ,140 0, , / ,10 0, , / ,110 0, , / ,100 0, , ,5 / ,090 0, , / ,080 0, , ,3 / ,075 0, , / ,070 0, , / ,060 0, , / ,050 0, , / ,040 0, , / ,035 0, , / ,030 0, , / ,00 0, , Konstrukce, materiál: PROTAPE hadice; spirála z ocelového drátu intergrována ve stěně; páska vyztužená tkaninou; stěna: PVC potažená tkanina; šírka stěny 0,5 cca. Varianty k dodání: ostatní rozměry a délky na dotázání; šedá (standart), černá, bílá; zákaznické značení produktu : 08, 8, 3, NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

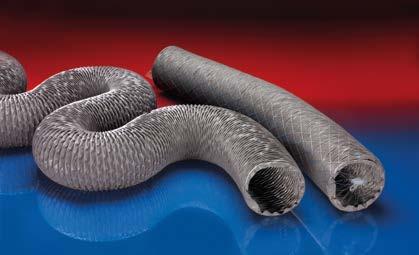

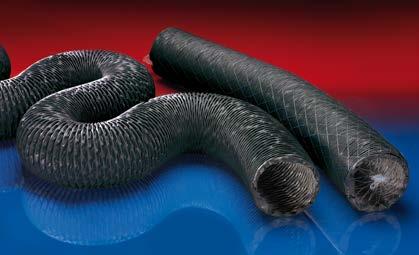

15 PVC, EVA a PE sací hadice / dopravní hadice PROTAPE PVC 371 HT Flex FLAME RETARD 1 3 PVC potrubí, (do +10 C) Aplikace: flexibilní hadice na vzduch; odvod výparů při sváření; odsávací rameno; stavební průmysl: odvětrávání tunelů; vytápění stanů, letištních prostor, topení pro stavební stany; topení, přívod čerstvého vzduchu Vlastnosti: vyztuženo tkaninou; super lehká; velmi ohebná + stlačitelná 6:1; velmi dobrá odolnost vysokým teplotám; dobrá odolnost vůči zásadám a kyselinám; dobrá odolnost vůči chemikáliím; samozhášecí dle: NF P M1; odpovídá směrnici RoHS PROTAPE Vnitřní průměr PVC Vnější 371 HT Přetlak PVC potrubí, Podtlak(do Poloměr +10 C)... Hmotnost Rozměry C HT do 110 Cprůměr PROTAPE ohybu PVC 371 HT skladem in / bar bar / ,40 0, ,10 7, / ,160 0, ,180 7, / ,150 0, ,190 7, ,5 / ,140 0, ,00 7, / ,10 0, ,40 7, / ,110 0, ,70 7, / ,100 0, ,30 7, ,5 / ,090 0, ,350 7, / ,080 0, ,370 7, ,3 / ,075 0, ,440 7, / ,070 0, ,540 7, / ,060 0, ,600 7, / ,050 0, ,790 7, / ,040 0, ,950 7, Konstrukce, materiál: PROTAPE hadice; spirála z ocelového drátu intergrována ve stěně; páska vyztužená tkaninou; stěna: PVC potažené skleněné vlákno; šírka stěny 0,5 cca. kg/m Varianty k dodání: ostatní rozměry a délky na dotázání; šedá (standart); zákaznické značení produktu : 08, 8, 3, m Teplotní rozsah: -10 C až 110 C; krátkodobě až 10 C PROTAPE PUR Polyuretanové potrubí, (do +15 C) Aplikace: flexibilní hadice na vzduch, prach, abrazivní sypké materiály a vlákna; dodávka vzduchu: UV sušička, infračervená sušička; odvod výparů při sváření; odsávací rameno; stavební průmysl: odvětrávání tunelů; vytápění stanů, letištních prostor, topení pro stavební stany Vlastnosti: vyztuženo tkaninou; super lehká; velmi ohebná + stlačitelná 4:1; odolná vůči abrazi; dobrá odolnost vůči olejům, benzínu a chemikáliím; samozhášecí; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 15 C Konstrukce, materiál: PROTAPE hadice; spirála z ocelového drátu FLAME Abr. Flex RETARD PROTAPE Vnitřní průměr PUR Vnější 370 Polyuretanové Přetlak Podtlak potrubí, Poloměr (do +15 C)... Hmotnost Rozměry C do 15 Cprůměr PROTAPE ohybu PUR 370 skladem in / bar bar kg/m m / ,860 0, ,840 7, ,36 / ,780 0, ,810 7, ,5 / ,755 0, ,800 7, / ,70 0, ,774 7, / ,660 0, ,780 7, ,5 / ,578 0, ,800 7, / ,55 0, ,804 7, / ,500 0, ,810 7, / ,438 0, ,95 7, ,5 / ,380 0, ,040 7, / ,360 0, ,070 7, ,5 / ,305 0, ,74 7, / ,85 0, ,478 7, / ,60 0, ,750 7, / ,10 0, ,990 7, / ,160 0,010 78,550 7, / ,140 0, ,100 7, / ,10 0, ,800 7, intergrována ve stěně; páska vyztužená tkaninou; stěna: tkanina potažená polyuretanem; šírka stěny 0,5 cca. Varianty k dodání: ostatní rozměry a délky na dotázání; černá (standart); zákaznické značení produktu : 08, 8, 3, Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 15

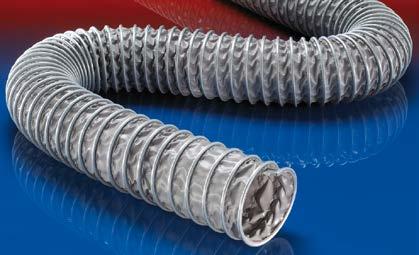

16 PVC, EVA a PE sací hadice / dopravní hadice CP PVC 465 Flex FLAME RETARD +15% 1 Hadice svorkového profilu z PVC (do +110 C) Aplikace: flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna; odvod výparů při sváření; odsávací rameno Vlastnosti: vyztuženo tkaninou; ochrana proti opotřebení díky vnejšímu svorkovému profilu; bezpečně zalisovaná stěna díky svorkovému profilu; velmi ohebná + stlačitelná; dobrá odolnost vůči zásadám a kyselinám; dobrá odolnost vůči chemikáliím; samozhášecí dle: NF P M; odpovídá směrnici RoHS Teplotní rozsah: -10 C až 80 C; krátkodobě až 110 C Konstrukce, materiál: CP konstrukce; objímka tvarovaná pro spirálu: galvanická ocel; páska vyztužená tkaninou; stěna: PVC potažená tkanina Varianty k dodání: ostatní rozměry a délky na dotázání; šedá (standart), černá; Nerezová ocel (INOX) svorka; dvojitá vrstva CP Vnitřní PVC průměr 465 Hadice Vnější svorkového Přetlak Podtlak profilu z PVC Poloměr (do +110 C)... Hmotnost Rozměry C do 80 C průměr ohybu CP PVC 465 skladem in / bar bar 1,5 / ,640 0, , / ,630 0, , / ,600 0, , ,36 / ,550 0,50 0 0, ,5 / ,500 0,30 0, / ,350 0, , / ,300 0, , ,5 / ,60 0, , / ,30 0, , / ,00 0, , ,5 / ,185 0, , ,7 / ,180 0, , / ,170 0, , ,5 / ,140 0, , / ,135 0, , ,3 / ,130 0, , / ,10 0, , / ,105 0, , / ,100 0, , / ,080 0, , / ,080 0, , / ,060 0, , / ,050 0, , / ,030 0, , / ,030 0, , / ,030 0, , / ,00 0,005 18, / ,00 0,00 148, / ,00 0, , / ,010 0, , / ,005 0, , kg/m m : 1, 17, 13, 8, CP PVC 466 HT Flex FLAME RETARD +15% 1 Hadice svorkového profilu z PVC (do +10 C) Aplikace: flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna; odvod výparů při sváření; odsávací rameno Vlastnosti: vyztuženo tkaninou; ochrana proti opotřebení díky vnejšímu svorkovému profilu; bezpečně zalisovaná stěna díky svorkovému profilu; velmi ohebná + stlačitelná; velmi dobrá odolnost vysokým teplotám; dobrá odolnost vůči zásadám a kyselinám; dobrá odolnost vůči chemikáliím; samozhášecí dle: NF P M1; odpovídá směrnici RoHS Teplotní rozsah: -10 C až 110 C; krátkodobě až 10 C Konstrukce, materiál: CP konstrukce; objímka tvarovaná pro spirálu: galvanická ocel; páska vyztužená tkaninou; stěna: PVC potažené skleněné vlákno Varianty k dodání: ostatní rozměry a délky na dotázání; šedá (standart); Nerezová ocel (INOX) svorka; dvojitá vrstva CP Vnitřní PVC průměr 466 HT Vnější Hadice Přetlak svorkového Podtlak profilu Poloměr z PVC (do Hmotnost +10 C)... Rozměry C do 110 Cprůměr CP ohybu PVC 466 HT skladem in / bar bar kg/m m 1,5 / ,900 0, , / ,870 0, , / ,80 0, , ,36 / ,650 0,0 0 0, ,5 / ,590 0,00 0, / ,450 0, , / ,40 0,10 4 0, ,5 / ,350 0, , / ,300 0, , / ,05 0, , ,5 / ,03 0, , ,7 / ,0 0, , / ,10 0, , ,5 / ,170 0, , / ,160 0, , ,3 / ,140 0, , / ,130 0, , / ,115 0,0 44 0, / ,100 0, , / ,080 0, , / ,070 0, , / ,055 0, , / ,040 0, , / ,030 0, , / ,05 0, , / ,00 0, , / ,015 0,00 18, / ,015 0,00 148, / ,010 0, , / ,010 0, , / ,010 0, , : 1, 17, 13, 8, NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

17 PVC, EVA a PE sací hadice / dopravní hadice CP HiTex 467 WELDING Flex FLAME RETARD +15% 1 Hadice svorkového profilu na odlétavající jiskry vzniklé při sváření, (do +80 C) Aplikace: flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna; odvod výparů při sváření; odsávací rameno Vlastnosti: velmi dobrá odolnost vůči jiskrám vznikajícím při svařování; vyztuženo tkaninou; ochrana proti opotřebení díky vnejšímu svorkovému profilu; bezpečně zalisovaná stěna díky svorkovému profilu; velmi ohebná + stlačitelná; extrémně odolná vůči vysokým teplotám; samozhášecí; odpovídá směrnici RoHS Teplotní rozsah: -70 C až 60 C; krátkodobě až 80 C Konstrukce, materiál: CP konstrukce; objímka tvarovaná pro spirálu: galvanická ocel; páska vyztužená tkaninou; stěna speciálně potažená tkaninou odolnou vysokým teplotám Varianty k dodání: ostatní rozměry a délky na dotázání; černá (standart); Nerezová ocel (INOX) svorka; dvojitá vrstva CP Vnitřní HiTex průměr 467 WELDING Vnější Přetlak Hadice Podtlak svorkového Poloměr profilu Hmotnost na odlétavající Rozměry jiskry vzniklé při 467 sváření, (do +80 C)... průměr CP HiTex ohybu467 WELDING skladem -70 C do 60 C in / bar bar kg/m m / ,850 0, , ,36 / ,70 0,0 0 0, ,5 / ,680 0,00 0, / ,60 0, , / ,600 0,10 4 1, ,5 / ,550 0, , / ,50 0, , / ,480 0, , ,5 / ,400 0, , ,7 / ,350 0, , / ,30 0, , ,5 / ,50 0, , / ,0 0, , ,3 / ,10 0, , / ,00 0, , / ,180 0,0 44 1, / ,150 0, , / ,110 0, , / ,100 0, , / ,070 0, , / ,055 0,006 78, / ,048 0,005 88, / ,045 0,004 98, / ,04 0, , / ,038 0, , / ,030 0, , / ,00 0, , / ,015 0, , / ,015 0, , : 1, 17, 13, 8, CP PE 457 Flex +15% 1 Hadice svorkového profilu z polyetylénu Aplikace: flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; odstraňování azbestu; průmyslové vrtání Vlastnosti: ochrana proti opotřebení díky vnejšímu svorkovému profilu; bezpečně zalisovaná stěna díky svorkovému profilu; velmi ohebná + stlačitelná 4:1; bez zápachu a chuti; dobrá odolnost vůči zásadám a kyselinám; extrémně dobrá odolnost vůči chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -35 C až 80 C Konstrukce, materiál: CP konstrukce; objímka tvarovaná pro spirálu: galvanická ocel; stěna: polyetylénová tkanina (LDPE + HDPE) Varianty k dodání: ostatní rozměry a délky na dotázání; Nerezová ocel (INOX) svorka; dvojitá vrstva : 1, 17, 13, 8, CP Vnitřní PE průměr 457 Hadice Vnější svorkového Přetlak profilu Podtlakz polyetylénu... Poloměr Hmotnost Rozměry C do 80 C průměr ohybu CP PE 457 skladem in / bar bar kg/m m / ,490 0, , ,36 / ,440 0,0 0 0, ,5 / ,40 0,00 0, / ,380 0, , / ,365 0, , ,5 / ,340 0, , / ,5 0, , / ,10 0, , ,5 / ,05 0, , ,7 / ,00 0, , / ,195 0, , ,5 / ,180 0, , / ,10 0, , ,3 / ,115 0, , / ,110 0, , / ,110 0, , / ,100 0, , / ,090 0, , / ,070 0, , / ,060 0, , / ,045 0, , / ,040 0, , / ,035 0, , / ,05 0, , / ,00 0,005 18, / ,019 0,00 148, / ,015 0, , / ,015 0, , / ,015 0, , Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 17

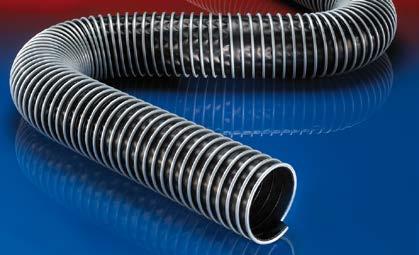

18 PVC, EVA a PE sací hadice / dopravní hadice CP PE 457 EC Flex AS Ex EL +15% 1 Elektricky vodivá hadice svorkového profilu z polyetylénu Aplikace: flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna; odsávací rameno; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; prostor s nebezpečím výbuchu Vlastnosti: ochrana proti opotřebení díky vnejšímu svorkovému profilu; bezpečně zalisovaná stěna díky svorkovému profilu; velmi ohebná + stlačitelná 4:1; dobrá odolnost vůči zásadám a kyselinám; extrémně dobrá odolnost vůči chemikáliím; elektricky vodivá stěna: elektrický a povrchový odpor <10³; v souladu s ATEX 014/34/EU a německou TRGS 77: odsávání hořlavého prachu (zóna, uvnitř), pro použití v zónách 1 a (plyny), pro použití v zóně 0 (plyny); odpovídá směrnici RoHS Teplotní rozsah: -35 C až 80 C Konstrukce, materiál: CP konstrukce; objímka tvarovaná pro spirálu: galvanická ocel; stěna: elektricky vodivý polyetylén (PE) Varianty k dodání: ostatní rozměry a délky na dotázání; černá CP Vnitřní PE průměr 457 EC Elektricky Vnější Přetlak vodivá hadice Podtlak svorkového Poloměr Hmotnost profilu z polyetylénu... Rozměry C EC do 80 C průměr CP ohybu PE 457 EC skladem in / bar bar 1,5 / ,470 0, , / ,450 0, , / ,40 0, , ,36 / ,375 0,0 0 0, ,5 / ,360 0,00 0, / ,330 0, , / ,315 0, , ,5 / ,90 0, , / ,190 0, , / ,180 0, , ,5 / ,175 0, , ,7 / ,170 0, , / ,165 0, , ,5 / ,155 0, , / ,105 0, , ,3 / ,100 0, , / ,095 0, , / ,090 0, , / ,085 0, , / ,080 0, , / ,060 0, , / ,050 0, , / ,040 0, , / ,035 0, , / ,030 0, , / ,00 0, , / ,00 0,005 18, / ,015 0,00 148, / ,015 0, , / ,015 0, , / ,010 0, , (standart); Nerezová ocel (INOX) svorka : 1, 17, 13, 8, kg/m m PROTAPE PE 3 EC Flex AS Ex EL +15% 1 3 Elektricky vodivá hadice svorkového profilu z polyetylénu, lehká Aplikace: flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna; odsávací rameno; galvanické extrahování; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; prostor s nebezpečím výbuchu; uhelné doly, doly, stavba tunelů: ventilace, odvětrávání metanu Vlastnosti: lehká; velmi ohebná + stlačitelná; dobrá odolnost vůči zásadám a kyselinám; extrémně dobrá odolnost vůči chemikáliím; elektricky vodivá stěna: elektrický a povrchový odpor <10³; v souladu s ATEX 014/34/EU a německou TRGS 77: pneumatický transport hořlavého prachu a sypkých materiálů (Zóna 0, 1, uvnitř), odsávání hořlavého prachu, (Zóna uvnitř), pro použití v zóně 1 a (plyny), pro použití v zóně 0 (plyny); odpovídá směrnici RoHS PROTAPE Vnitřní průměr PE 3 Vnější EC Elektricky Přetlak Podtlak vodivá hadice Poloměr svorkového Hmotnost profilu Rozměry z polyetylénu, lehká C do 80 C průměr PROTAPE ohybu PE 3 EC skladem in / bar bar kg/m m - / ,460 0,80 7 0, / ,370 0, , ,36 / ,305 0, , / ,50 0, , / ,30 0, , ,5 / ,00 0, , / ,185 0, , / ,170 0, , / ,150 0, , ,5 / ,135 0, , / ,15 0, , ,3 / ,115 0, , / ,090 0, , / ,075 0, , / ,060 0, , Teplotní rozsah: -35 C až 80 C Konstrukce, materiál: patentovaná PROTAPE hadice; spirála z ocelového drátu intergrována ve stěně; stěna: elektricky vodivý polyetylén (PE); šírka stěny 0,4 cca. Varianty k dodání: ostatní rozměry a délky na dotázání; černá (standart); zákaznické značení produktu : 1, 17, 13, 8, 3, NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

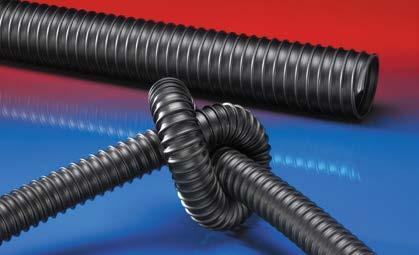

19 PVC, EVA a PE sací hadice / dopravní hadice AIRDUC PE 36 EC 1 3 Elektricky vodivá, polyetylénová hadice, středně těžká Aplikace: flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; prostor s nebezpečím výbuchu; uhelné doly, doly, stavba tunelů: ventilace, odvětrávání metanu Vlastnosti: středně odolná; dobrá odolnost vůči zásadám a kyselinám; extrémně dobrá odolnost vůči chemikáliím; elektricky vodivá stěna: elektrický a povrchový odpor <10³; v souladu s ATEX 014/34/EU a německou TRGS 77: pneumatický transport hořlavého prachu a sypkých materiálů (Zóna 0, 1, uvnitř), odsávání hořlavého prachu, (Zóna uvnitř), pro použití v zóně 1 a (plyny), pro použití v zóně 0 (plyny); odpovídá směrnici RoHS AS Ex EL +15% AIRDUC Vnitřní průměr PE 36 Vnější EC Elektricky Přetlak vodivá, Podtlak polyetylénová Poloměr Hmotnost hadice, středně Rozměry těžká C EC do 80 C průměr AIRDUC ohybu PE 36 EC skladem in / bar bar 1,5 / ,780 0, , ,5 / ,660 0, , / ,630 0, , / ,505 0, , ,36 / ,40 0, , / ,360 0, , / ,30 0, , ,5 / ,80 0, , / ,55 0, , / ,05 0, , ,5 / ,185 0, , / ,170 0, , ,3 / ,155 0, , / ,130 0, , / ,100 0, , / ,090 0,00 150, / ,085 0,00 160, Konstrukce, materiál: AIRDUC profilová hadice; spirála z ocelového drátu intergrována ve stěně; stěna: elektricky vodivý polyetylén (PE); šírka stěny 0,8 cca. Varianty k dodání: ostatní rozměry a délky na dotázání; černá (standart); zákaznické značení produktu : 1, 1 EC, 17, 13, 8, 3, kg/m m Teplotní rozsah: -35 C až 80 C Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 19

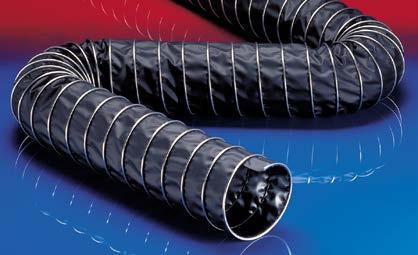

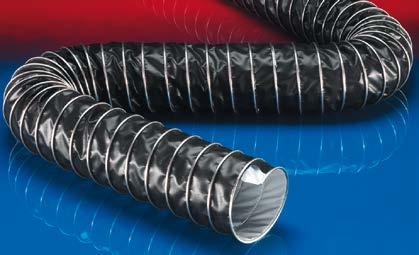

20 Hadice na horký vzduch, hadice odolné vysokým teplotám CP HYP Hadice ze svorkového profilu (do +170 C) Aplikace: flexibilní hadice nahorký a studený vzduch, prach, sypké materiály a vlákna; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; průmyslové mycí stroje: hadice pro vzduchové sušící stroje; odvod vysokých teplot: kamna, slévárna, pec, smaltování, keramický průmysl, sklářský průmysl, hutě, válcovna hliníku; měchy, kompenzátory Vlastnosti: ochrana proti opotřebení díky vnejšímu svorkovému profilu; bezpečně zalisovaná stěna díky svorkovému profilu; velmi ohebná + stlačitelná 4:1; odolná vybracím; velmi dobrá odolnost vysokým teplotám; dobrá odolnost vůči olejům, benzínu a chemikáliím; dobrá odolnost vůči zásadám a kyselinám; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 170 C Konstrukce, materiál: CP konstrukce; objímka tvarovaná pro spirálu: galvanická ocel; CSM stěna potažená polyesterovou tkaninou Varianty k dodání: ostatní rozměry a délky na dotázání; Nerezová ocel (INOX) svorka; dvojitá vrstva Hadice na horký vzduch, hadice odolné vysokým teplotám Flex +15% CP Vnitřní HYP průměr 450 Hadice Vnější ze Přetlak svorkového Podtlak profilu Poloměr (do +170 C)... Hmotnost Rozměry C do 170 Cprůměr ohybu CP HYP 450 skladem in / bar bar kg/m m 1,5 / ,805 0, , / ,785 0,440 0, / ,700 0, , ,36 / ,630 0,30 8 0, ,5 / ,600 0, , / ,545 0, , / ,55 0, , ,5 / ,485 0, , / ,30 0,10 8 1, / ,300 0, , ,5 / ,90 0, , ,7 / ,80 0, , / ,75 0, , ,5 / ,55 0, , / ,175 0, , ,3 / ,165 0, , / ,160 0, , / ,155 0, , / ,145 0, , / ,135 0, , / ,100 0, , / ,090 0,015 68, / ,065 0,015 78, / ,060 0,010 88, / ,055 0, , / ,035 0, , / ,030 0, , / ,05 0, , / ,05 0, , / ,00 0, , / ,00 0, , : 1, 17, 13, 8, CP PTFE/HYP-INOX 47 1 Hadice ze svorkového profilu, dvojvrstvá (do +170 C) Aplikace: flexibilní hadice nahorký a studený vzduch, prach, sypké materiály a vlákna; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha Vlastnosti: ochrana proti opotřebení díky vnejšímu svorkovému profilu; bezpečně zalisovaná stěna díky svorkovému profilu; velmi ohebná + stlačitelná 4:1; velmi dobrá odolnost vysokým teplotám; antiadhezní; dobrá odolnost vůči zásadám a kyselinám; extrémně dobrá odolnost vůči chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 170 C Konstrukce, materiál: CP konstrukce; Svorka vhodná ke spirále: vše nerezová ocel (INOX); dvouvrstvá stěna; uvnitř stěny PTFE film, vně polyesterová tkanina potažená CMS Varianty k dodání: ostatní rozměry a délky na dotázání Flex +15% CP Vnitřní PTFE/HYP-INOX průměr Vnější 47 Přetlak Hadice Podtlak ze svorkového Poloměr profilu, Hmotnost dvojvrstvá Rozměry (do +170 C) C do 170 Cprůměr CP PTFE/HYP-INOX ohybu 47 skladem in / bar bar kg/m m / ,40 0, , ,36 / ,375 0,50 0 0, ,5 / ,360 0,30 1, / ,330 0, , / ,315 0, , ,5 / ,90 0, , / ,190 0, , / ,180 0, , ,5 / ,175 0, , ,7 / ,170 0, , / ,165 0, , ,5 / ,155 0, , / ,105 0, , ,3 / ,100 0, , / ,095 0, , / ,090 0, , / ,085 0, , / ,080 0, , / ,060 0, , / ,050 0,010 68, / ,040 0,010 78, / ,035 0, , / ,030 0, , / ,00 0, , / ,00 0, , / ,015 0, , / ,015 0, , / ,015 0, , / ,010 0, , TEFLON je registrovaná ochranná známka společnosti DuPont : 1, 17, 13, 8, NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

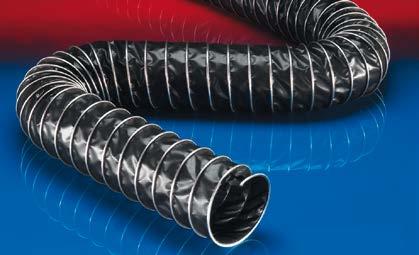

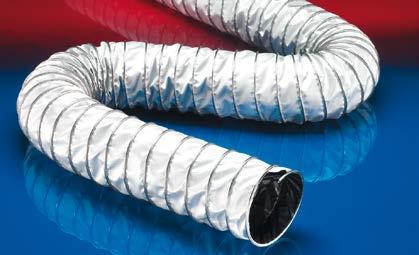

21 Hadice na horký vzduch, hadice odolné vysokým teplotám CP PTFE/HYP-INOX 47 EC Flex AS Ex EL +15% 1 Elektricky vodivá hadice ze svorkového profilu, dvojvrstvá, vysoká odolnost na chemikálie (do +170 C) Aplikace: flexibilní hadice nahorký a studený vzduch, prach, sypké materiály a vlákna; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; prostor s nebezpečím výbuchu Vlastnosti: ochrana proti opotřebení díky vnejšímu svorkovému profilu; bezpečně zalisovaná stěna díky svorkovému profilu; velmi ohebná + stlačitelná 4:1; velmi dobrá odolnost vysokým teplotám; antiadhezní; dobrá odolnost vůči zásadám a kyselinám; extrémně dobrá odolnost vůči chemikáliím; povrchový odpor PTFE film <10⁶ Ω; v souladu s ATEX 014/34/EU a německou TRGS 77: odsávání hořlavého prachu (zóna, uvnitř), pro použití v zónách 1 a (plyny), pro použití v zóně 0 (plyny); odpovídá směrnici RoHS Teplotní rozsah: -40 C až 170 C Konstrukce, materiál: CP konstrukce; Svorka vhodná ke spirále: vše nerezová ocel (INOX); uvnitř stěny polovodivý PTFE film, vně CMS potažená polyestérová tkanina CP Vnitřní PTFE/HYP-INOX průměr Vnější 47 Přetlak EC Elektricky Podtlak vodivá Poloměr hadice Hmotnost ze svorkového Rozměryprofilu, dvojvrstvá, 47 vysoká EC odolnost průměr na chemikálie (do +170 C)... CP PTFE/HYP-INOX ohybu 47 EC skladem -40 C do 170 C in / bar bar kg/m m / ,40 0, , ,36 / ,375 0,50 0 0, ,5 / ,360 0,30 1, / ,330 0, , / ,315 0, , ,5 / ,90 0, , / ,190 0, , / ,180 0, , ,5 / ,175 0, , ,7 / ,170 0, , / ,165 0, , ,5 / ,155 0, , / ,105 0, , ,3 / ,100 0, , / ,095 0, , / ,090 0, , / ,085 0, , / ,080 0, , / ,060 0, , / ,050 0,010 68, / ,040 0,010 78, / ,035 0, , / ,030 0, , / ,00 0, , / ,00 0, , / ,015 0, , / ,015 0, , / ,015 0, , / ,010 0, , : 1, 17, 13, 8, TEFLON je registrovaná ochranná známka společnosti DuPont Varianty k dodání: ostatní rozměry a délky na dotázání CP VITON 459 EC Flex AS Ex EL +15% 1 Elektricky vodivá hadice ze svorkového profilu (do +10 C) Aplikace: flexibilní hadice nahorký a studený vzduch, prach, sypké materiály a vlákna; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; prostor s nebezpečím výbuchu; měchy, kompenzátory Vlastnosti: ochrana proti opotřebení díky vnejšímu svorkovému profilu; bezpečně zalisovaná stěna díky svorkovému profilu; velmi ohebná + stlačitelná 4:1; velmi dobrá odolnost vysokým teplotám; dobrá odolnost vůči olejům, benzínu a chemikáliím; dobrá odolnost vůči zásadám a kyselinám; elektricky vodivá stěna: elektrický a povrchový odpor <10⁴ Ω; v souladu s ATEX 014/34/EU a německou TRGS 77: odsávání hořlavého prachu (zóna, uvnitř), pro použití v zónách 1 a (plyny), pro použití v zóně 0 (plyny); odpovídá směrnici RoHS Teplotní rozsah: -0 C až 10 C Konstrukce, materiál: CP konstrukce; objímka tvarovaná pro spirálu: galvanická ocel; VITON stěna potažená polyestérová tkanina Varianty k dodání: ostatní rozměry a délky na dotázání CP Vnitřní VITON průměr 459 Vnější EC Elektricky Přetlak vodivá Podtlakhadice Poloměr ze svorkového Hmotnost profilu Rozměry (do +10 C) C do 10 Cprůměr CP ohybu VITON 459 EC skladem in / bar bar kg/m m 1,5 / ,805 0, , / ,785 0,440 0, / ,700 0, , ,36 / ,630 0,30 8 0, ,5 / ,600 0, , / ,545 0, , / ,55 0, , ,5 / ,485 0, , / ,30 0,10 8 0, / ,300 0, , ,5 / ,90 0, , ,7 / ,80 0, , / ,75 0, , ,5 / ,55 0, , / ,175 0, , ,3 / ,165 0, , / ,160 0, , / ,155 0, , / ,145 0, , / ,135 0, , / ,100 0, , / ,090 0, , / ,065 0,015 78, / ,060 0,010 88, / ,055 0,010 98, / ,035 0, , / ,030 0, , / ,05 0, , / ,05 0, , / ,00 0, , / ,00 0, , : 1, 17, 13, 8, VITON je registrovaná ochranná známka společnosti DuPont Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 1

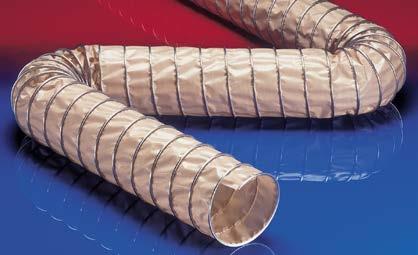

22 Hadice na horký vzduch, hadice odolné vysokým teplotám CP PTFE-INOX 475 FOOD Flex FOOD +15% 1 Hadice ze svorkového profilu pro farmacii a potraviny, vysoká odolnost na chemikálie (do +70 C) Aplikace: flexibilní hadice nahorký a studený vzduch, prach, sypké materiály a vlákna; potravinářský průmysl a farmaceutický průmysl: potraviny, léky; mixér, sušička, balící stroj, plnění a vyprázdňování pytlů, mlýn; odsávací rameno; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; papírový mlýn, papírový a celulózový průmysl: odpadní vody, odvod vzduchu Vlastnosti: ochrana proti opotřebení díky vnejšímu svorkovému profilu; bezpečně zalisovaná stěna díky svorkovému profilu; velmi ohebná + stlačitelná 4:1; velmi dobrá odolnost vysokým teplotám; vnitřní vrstva potravinářská kvalita v souladu s nařízením: EU 10/011; stěna v potravinářské kvalitě, v souladu s: FDA 1 CFR ; bez zápachu a chuti; antiadhezní; dobrá odolnost vůči zásadám a kyselinám; extrémně dobrá odolnost vůči chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -150 C až 50 C; krátkodobě až 70 C Konstrukce, materiál: CP konstrukce; Svorka vhodná ke spirále: vše nerezová ocel (INOX); PTFE stěna potažená tkaninou ze skleněného vlákna CP Vnitřní PTFE-INOX průměr Vnější 475 FOOD Přetlak Hadice Podtlak ze svorkového Poloměr profilu Hmotnost pro farmacii Rozměrya potraviny, vysoká 475 odolnost na chemikálie průměr (do +70 C)... CP PTFE-INOX ohybu 475 FOOD skladem -150 C do 50 C in / bar bar kg/m m / ,40 0, , ,36 / ,375 0,0 0 0, ,5 / ,360 0,00 0, / ,330 0, , / ,315 0, , ,5 / ,90 0, , / ,190 0, , / ,180 0, , ,5 / ,175 0, , ,7 / ,170 0, , / ,165 0, , ,5 / ,155 0, , / ,105 0, , ,3 / ,100 0, , / ,095 0, , / ,090 0, , / ,085 0, , / ,080 0, , / ,060 0, , / ,050 0, , / ,040 0, , / ,035 0, , / ,030 0,005 98, / ,00 0, , / ,00 0,005 18, / ,015 0, , / ,015 0, , / ,015 0, , / ,010 0, , Varianty k dodání: ostatní rozměry a délky na dotázání; dvojitá vrstva : 1, 17, 13, 8, TEFLON je registrovaná ochranná známka společnosti DuPont CP PTFE-INOX 475 EC Flex AS Ex EL +15% 1 Elektricky vodivá hadice ze svorkového profilu, vysoká odolnost na chemikálie (do +70 C) Aplikace: flexibilní hadice nahorký a studený vzduch, prach, sypké materiály a vlákna; odsávací rameno; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; prostor s nebezpečím výbuchu Vlastnosti: ochrana proti opotřebení díky vnejšímu svorkovému profilu; bezpečně zalisovaná stěna díky svorkovému profilu; velmi ohebná + stlačitelná 4:1; velmi dobrá odolnost vysokým teplotám; antiadhezní; dobrá odolnost vůči zásadám a kyselinám; extrémně dobrá odolnost vůči chemikáliím; povrchový odpor PTFE film <10⁶ Ω; v souladu s ATEX 014/34/EU a německou TRGS 77: odsávání hořlavého prachu (zóna, uvnitř), pro použití v zónách 1 a (plyny), pro použití v zóně 0 (plyny); odpovídá směrnici RoHS Teplotní rozsah: -150 C až 50 C; krátkodobě až 70 C Konstrukce, materiál: CP konstrukce; Svorka vhodná ke spirále: vše nerezová ocel (INOX); PTFE stěna potažená tkaninou ze skleněného vlákna CP Vnitřní PTFE-INOX průměr Vnější 475 EC Přetlak Elektricky Podtlak vodivá hadice Poloměr ze svorkového Hmotnost Rozměry profilu, vysoká odolnost 475 na chemikálie EC (do průměr +70 C)... CP PTFE-INOX ohybu 475 EC skladem -150 C do 50 C in / bar bar kg/m m / ,40 0, , ,36 / ,375 0,0 0 0, ,5 / ,360 0,00 0, / ,330 0, , / ,315 0, , ,5 / ,90 0, , / ,190 0, , / ,180 0, , ,5 / ,175 0, , ,7 / ,170 0, , / ,165 0, , ,5 / ,155 0, , / ,105 0, , ,3 / ,100 0, , / ,095 0, , / ,090 0, , / ,085 0, , / ,080 0, , / ,060 0, , / ,050 0, , / ,040 0, , / ,035 0, , / ,030 0,005 98, / ,00 0, , / ,00 0,005 18, / ,015 0, , / ,015 0, , / ,015 0, , / ,010 0, , Varianty k dodání: ostatní rozměry a délky na dotázání; černá (standart); dvojitá vrstva : 1, 17, 13, 8, TEFLON je registrovaná ochranná známka společnosti DuPont NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

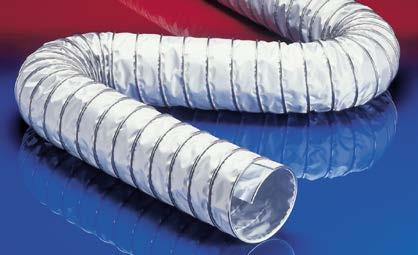

23 Hadice na horký vzduch, hadice odolné vysokým teplotám CP PTFE/GLASS-INOX Hadice ze svorkového profilu, dvojvrstvá, vysoká odolnost na chemikálie (do +70 C) Aplikace: flexibilní hadice nahorký a studený vzduch, prach, sypké materiály a vlákna; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha Vlastnosti: ochrana proti opotřebení díky vnejšímu svorkovému profilu; bezpečně zalisovaná stěna díky svorkovému profilu; velmi ohebná + stlačitelná 4:1; velmi dobrá odolnost vysokým teplotám; antiadhezní; dobrá odolnost vůči zásadám a kyselinám; extrémně dobrá odolnost vůči chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -150 C až 50 C; krátkodobě až 70 C Konstrukce, materiál: CP konstrukce; Svorka vhodná ke spirále: vše nerezová ocel (INOX); dvouvrstvá stěna; uvnitř stěny PTFE fólie, vně speciálně potažená tkanina ze skleněného vlákna Varianty k dodání: ostatní rozměry a délky na dotázání Flex +15% CP Vnitřní PTFE/GLASS-INOX průměr Vnější Přetlak 471 Hadice Podtlak ze svorkového Poloměr profilu, Hmotnost dvojvrstvá, Rozměryvysoká odolnost 471 na chemikálie (do průměr +70 C)... CP PTFE/GLASS-INOX ohybu 471 skladem -150 C do 50 C in / bar bar kg/m m / ,40 0, , ,36 / ,375 0,50 0 0, ,5 / ,360 0,30 0, / ,330 0, , / ,315 0, , ,5 / ,90 0, , / ,190 0, , / ,180 0, , ,5 / ,175 0, , ,7 / ,170 0, , / ,165 0, , ,5 / ,155 0, , / ,105 0, , ,3 / ,100 0, , / ,095 0, , / ,090 0, , / ,085 0, , / ,080 0, , / ,060 0, , / ,050 0, , / ,040 0, , / ,035 0,010 88, / ,030 0,005 98, / ,00 0, , / ,00 0, , / ,015 0, , / ,015 0, , / ,015 0, , / ,010 0, , : 1, 17, 13, 8, TEFLON je registrovaná ochranná známka společnosti DuPont CP PTFE/GLASS-INOX 471 EC Flex AS Ex EL +15% 1 Elektricky vodivá hadice ze svorkového profilu, dvojvrstvá, vysoká odolnost na chemikálie (do +70 C) Aplikace: flexibilní hadice nahorký a studený vzduch, prach, sypké materiály a vlákna; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; prostor s nebezpečím výbuchu Vlastnosti: ochrana proti opotřebení díky vnejšímu svorkovému profilu; bezpečně zalisovaná stěna díky svorkovému profilu; velmi ohebná + stlačitelná 4:1; velmi dobrá odolnost vysokým teplotám; antiadhezní; dobrá odolnost vůči zásadám a kyselinám; extrémně dobrá odolnost vůči chemikáliím; povrchový odpor PTFE film <10⁶ Ω; v souladu s ATEX 014/34/EU a německou TRGS 77: odsávání hořlavého prachu (zóna, uvnitř), pro použití v zónách 1 a (plyny), pro použití v zóně 0 (plyny); odpovídá směrnici RoHS Teplotní rozsah: -150 C až 50 C; krátkodobě až 70 C Konstrukce, materiál: CP konstrukce; Svorka vhodná ke spirále: vše nerezová ocel (INOX); uvnitř stěny polovodivá PTFE fólie, vně speciálně potažená tkaninou ze skleněného vlákna CP Vnitřní PTFE/GLASS-INOX průměr Vnější Přetlak 471 EC Podtlak Elektricky Poloměr vodivá hadice Hmotnost ze svorkového Rozměry profilu, 471 dvojvrstvá, EC vysoká průměr odolnost na chemikálie CP PTFE/GLASS-INOX (do ohybu +70 C) ECskladem -150 C do 50 C in / bar bar kg/m m / ,40 0, , ,36 / ,375 0,50 0 0, ,5 / ,360 0,30 0, / ,330 0, , / ,315 0, , ,5 / ,90 0, , / ,190 0, , / ,180 0, , ,5 / ,175 0, , ,7 / ,170 0, , / ,165 0, , ,5 / ,155 0, , / ,105 0, , ,3 / ,100 0, , / ,095 0, , / ,090 0, , / ,085 0, , / ,080 0, , / ,060 0, , / ,050 0, , / ,040 0, , / ,035 0,010 88, / ,030 0,005 98, / ,00 0, , / ,00 0, , / ,015 0, , / ,015 0, , / ,015 0, , / ,010 0, , : 1, 17, 13, 8, TEFLON je registrovaná ochranná známka společnosti DuPont Varianty k dodání: ostatní rozměry a délky na dotázání Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 3

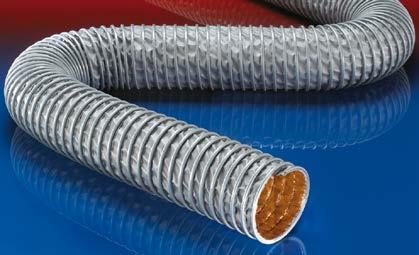

24 Hadice na horký vzduch, hadice odolné vysokým teplotám CP Kapton Hadice na vysoké teploty ze svorkového profilu (do +400 C) Aplikace: flexibilní hadice na horký a studený vzduch; odvod výfukových plynů: cívka na hadici, podzemní vedení, podzemní odsávací systém; testovací lavice motorů, meření emisí; chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha; papírový mlýn, papírový a celulózový průmysl: odpadní vody, odvod vzduchu; odvod vysokých teplot: kamna, slévárna, pec, smaltování, keramický průmysl, sklářský průmysl, hutě, válcovna hliníku; měchy, kompenzátory Vlastnosti: ochrana proti opotřebení díky vnejšímu svorkovému profilu; bezpečně zalisovaná stěna díky svorkovému profilu; velmi ohebná + stlačitelná 4:1; velmi dobrá odolnost vysokým teplotám; dobrá odolnost vůči zásadám a kyselinám; extrémně dobrá odolnost vůči chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -60 C až 400 C Konstrukce, materiál: CP konstrukce; objímka tvarovaná pro spirálu: galvanická ocel; stěna: Kapton laminovaná tkanina ze skleněného vlákna Flex +15% CP Vnitřní Kapton průměr 476 Vnější Hadice Přetlak na vysoké Podtlak teploty Poloměr ze svorkového Hmotnost profilu Rozměry (do +400 C) C do 400 Cprůměr CP ohybu Kapton 476 skladem in / bar bar / ,700 0, , ,36 / ,650 0, , ,5 / ,600 0,85 0, / ,435 0,5 4 0, / ,40 0,10 4 1, ,5 / ,385 0, , / ,55 0, , / ,40 0, , ,5 / ,30 0,10 3 1, ,7 / ,5 0, , / ,0 0, , ,5 / ,05 0, , / ,140 0, , ,3 / ,135 0, , / ,130 0, , / ,15 0, , / ,115 0, , / ,105 0, , / ,080 0, , / ,070 0, , / ,050 0,015 78, / ,045 0,01 88, / ,045 0,005 98, / ,030 0, , / ,05 0, , / ,00 0, , / ,00 0, , / ,015 0, , / ,015 0, , : 1, 17, 13, 8, Kapton je registrovaná ochranná známka společnosti DuPont kg/m m Varianty k dodání: ostatní rozměry a délky na dotázání; Nerezová ocel (INOX) svorka 4 NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

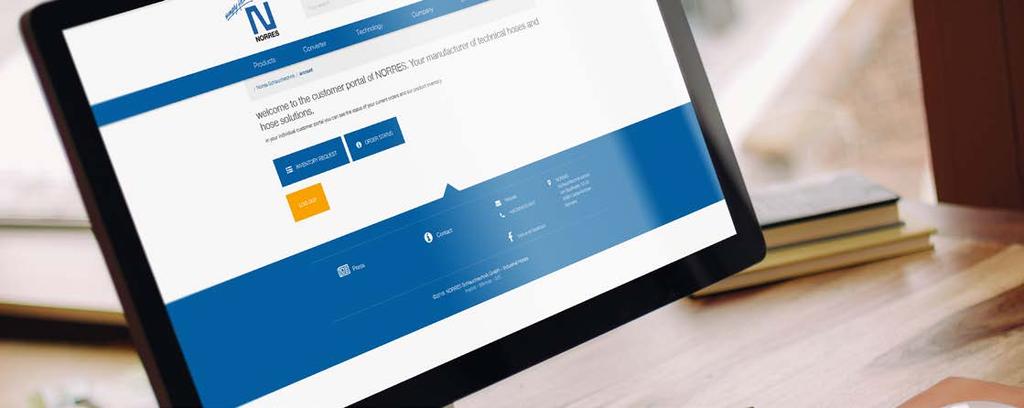

25 Zákaznické rozhraní NORRES zákaznické rozhraní Informace Zákaznické rozhraní NORRES poskytuje veškeré důležité informace. 4/7 V jakoukoliv denní dobu a kterýkoliv den Vám zákaznický portál NORRES přináší : přehled skladových zásob bez nutnosti přihlášení sledováni stavu vaší žádosti po zadání čísla projektu či objednávky Individuální přístup a úpravu podmínek pro stálé zákazníky Rychlý přehled o výrobcích, stejně tak jako zjištění aktuálního stavu objednávky, je přidanou hodnotou přístupu k Našim partnerům, zákazníkům a všem dalším zúčastněným stranám. Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 5

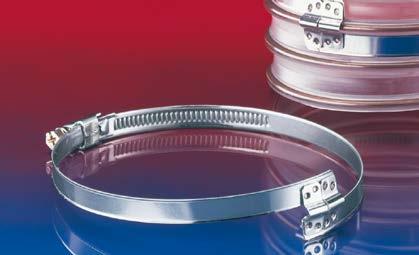

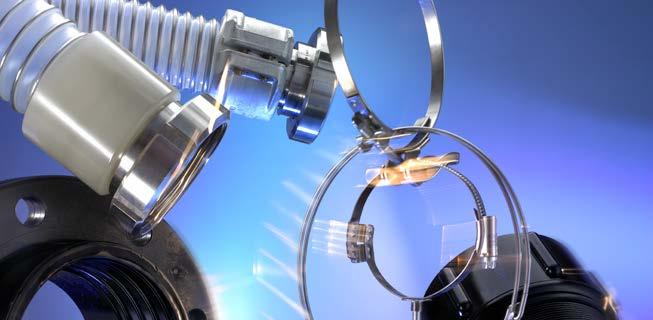

26 , hadicové spony, spojovací materiál CLAMP 1 Spona s můstkem pro připojení hadic s externí spirálou Vlastnosti: nepropustné a bezpečné spojení můstkového tvaru; snadná a rychlá instalace; znovu použitelná; odpovídá směrnici RoHS Konstrukce, materiál: Kvalita: W; Pásková svorka: nerezová ocel = AISI 304; šroub: galvanická ocel; Tělo: nerezová ocel = AISI 430; můstek: nerezová ocel = AISI 304 (INOX) Varianty k dodání: ostatní rozměry na dotázání : 8; CLAMP Vhodné 1 Spona s můstkem Upínací pro připojení hadic s externí Šířka 1 spirálou pro hadice rozsah CLAMP 1 pásma AIRDUC & PROTAPE CP Ø 38-65, PROTAPE TPE 36 MEMORY Ø , hadicové spony, spojovací materiál AIRDUC & PROTAPE 45, CP & PROTAPE TPE 36 MEMORY NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

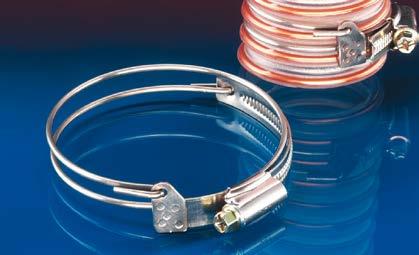

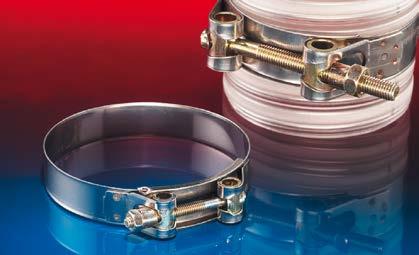

27 , hadicové spony, spojovací materiál CLAMP 16 Hadicová spona pro vodotěsné spojení těžkých hadic s vnější spirálou Vlastnosti: nepropustné a pevné spojení specialní spirální geometrie ; snadná a rychlá instalace; znovu použitelná; odpovídá směrnici RoHS Konstrukce, materiál: Kvalita: W; Pásková svorka: nerezová ocel = AISI 430; Svorkový drát: nerezová ocel = AISI 301 (INOX); šroub: chromovaná ocel; Tělo: nerezová ocel = AISI 430 Varianty k dodání: ostatní rozměry na dotázání : 8; CLAMP 16 Hadicová Vhodnéspona pro vodotěsné spojení těžkých hadic s vnější 16 spirálou pro hadice CLAMP 16 Těsnící spona pro AIRDUC 356 hadice se světlostí Ø of < Těsnící spona pro AIRDUC 345, 355, 534, 356 hadice se světlostí Ø of Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 7

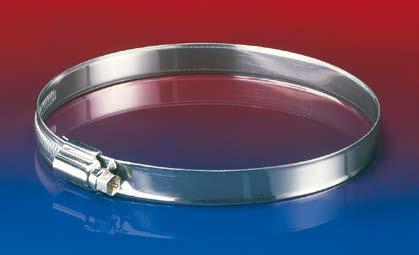

28 , hadicové spony, spojovací materiál CLAMP 08 Hadicová spona pro připojení lehkých hadic s hladkým povrchem Vlastnosti: snadná a rychlá instalace; znovu použitelná; odpovídá směrnici RoHS Konstrukce, materiál: Kvalita: W1; Pásková spona: galvanická ocel; šroub: galvanická ocel; Tělo: galvanická ocel ; Kvalita: W; Pásková spona: nerezová ocel = AISI 430; šroub: galvanická ocel; Tělo: nerezová ocel = AISI 430; Kvalita: W4; Pásková svorka: nerezová ocel = AISI 304; šroub: nerezová ocel = AISI 304; Tělo: nerezová ocel = AISI 304 Varianty k dodání: ostatní rozměry na dotázání : 8; 3; CLAMP Vhodné 08 Hadicová Upínací spona pro připojení Šířka lehkých hadic s Jednotka hladkým povrchem pro hadice rozsah pásma CLAMP 08 balení pcs. Materiál W NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

29 , hadicové spony, spojovací materiál CLAMP 11 CLAMP Upínací 11 Neoprénová hadice, Šířka jednovrstvá, nepropustná Jednotka (do +150 C) rozsah pásma CLAMP 11 balení Neoprénová hadice, jednovrstvá, nepropustná (do +150 C) Vlastnosti: snadná a rychlá instalace; znovu použitelná; odpovídá směrnici RoHS Konstrukce, materiál: Kvalita: W1; Pásková svorka: galvanická ocel; šroub: galvanická ocel; Kvalita: W; Pásková svorka: nerezová ocel = AISI 430; šroub: galvanická ocel; Kvalita: W4; Pásková spona: nerezová ocel = AISI 304; šroub: nerezová ocel = AISI 304 Varianty k dodání: ostatní rozměry na dotázání : Materiál W pcs. CLAMP 1 EC Spona s můstkem s zemnícím drátem pro připojení hadic s externí spirálou Vlastnosti: zemnění bez nutnosti obnažení spirály a poškození hadice; nepropustné a bezpečné spojení můstkového tvaru; snadná a rychlá instalace; znovu použitelná; odpovídá směrnici RoHS Konstrukce, materiál: Kvalita: W; Pásková svorka: nerezová ocel = AISI 430; šroub: galvanická ocel; Tělo: nrezová ocel = AISI 430; můstek: nerezová ocel = AISI 304 (INOX); zemnící šroub: nerezová ocel (INOX) Varianty k dodání: ostatní rozměry na dotázání : CLAMP Vhodné 1 EC Spona s můstkem Upínací s zemnícím drátem pro Šířka připojení hadic s externí 1 spirálou EC pro hadice rozsah CLAMP 1 EC pásma Spona se zemnícím drátem Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 9

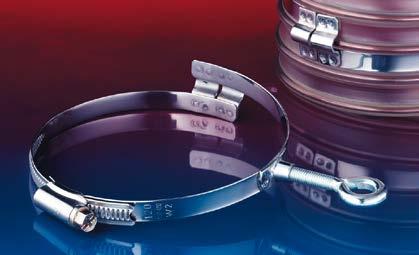

30 , hadicové spony, spojovací materiál CLAMP 17 Spona s můstkem a poutkem pro připojení hadic s externí spirálou Vlastnosti: nepropustné a bezpečné spojení můstkového tvaru; snadná a rychlá instalace; znovu použitelná; odpovídá směrnici RoHS Konstrukce, materiál: Kvalita: W; Pásková svorka: nerezová ocel = AISI 430; šroub: galvanická ocel; Tělo: nerezová ocel = AISI 430; můstek: nerezová ocel = AISI 304 (INOX); upevňovací očko: galvanická ocel Varianty k dodání: ostatní rozměry na dotázání : CLAMP Vhodné 17 Spona s můstkem Upínací a poutkem pro připojení hadic Šířka s externí 17 spirálou pro hadice rozsah CLAMP 17 pásma CLAMP 13 Spona s můstkem s rychlouzávěrem pro připojení hadic s externí spirálou Vlastnosti: nepropustné a bezpečné spojení můstkového tvaru; snadná a rychlá instalace; znovu použitelná; odpovídá směrnici RoHS Konstrukce, materiál: Kvalita: W; Pásková svorka: nerezová ocel = AISI 430; uzávěr: nerezová ocel (INOX); můstek: nerezová ocel = AISI 304 CLAMP 13 Spona Vhodné s můstkem s rychlouzávěrem pro Šířka připojení hadic s externí 13 spirálou pro hadice CLAMP pásma Varianty k dodání: ostatní rozměry na dotázání : CONNECT 8 Ochraná páska pro elastické spony Vlastnosti: snadná a rychlá instalace; znovu použitelná; vysoce odolná vůči abrazi; dobrá odolnost vůči olejům, benzínu a chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C; krátkodobě až 15 C NEW CONNECT 8 Ochraná Vhodné páska pro elastické 8 spony pro hadice CONNECT 8 1,5 / / ,36 / ,5 / / ,5 / / ,5 / / / ,3 / ,5 / / / Varianty k dodání: ostatní rozměry na dotázání; černá (standart); speciální barva: zcela barevná : 1; 16; 08; Konstrukce, materiál: stěna: polyuretan 30 NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

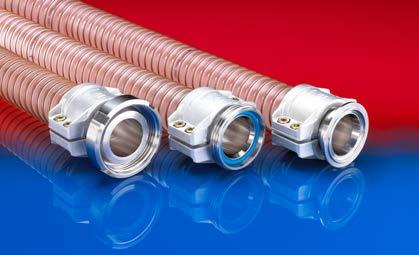

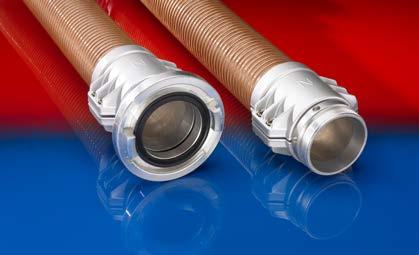

31 , hadicové spony, spojovací materiál CONNECT 30 speciální bezpečnostní sponový spojovací systém pro sila a silo vozy se spojkami: Storz, Závitová spojení, atp. Aplikace: potravinářský průmysl a farmaceutický průmysl: potraviny, léky; vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička; paletovací lis, lis na tablety Vlastnosti: speciální profil skořepin svorky se závitem pasujícím na vnější tvar hadice; snadná a rychlá instalace; znovu použitelná; odolná vybracím; se závitem dle DIN ISO 8; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C; krátkodobě až 15 C Konstrukce, materiál: tělo koncovky: hliník; šroub matka: galvanická CONNECT Velikost 30 speciální Vzdálenostbezpečnostní Závit sponový Vhodné spojovací Hmotnost 30 systém pro sila a silo úchytu vozy se spojkami: Storz, CONNECT Závitová 30 spojení, atp. pro hadice kg/kus Spojení zemnícího drátu (spirály) s koncovkou; (zvolte hadici, adaptér a svorkové koncovky samostatně) Adaptér se závitem, hliník 75 - G , G , Adaptér se závitem, galvanizovaná ocel 75 - G , G , Adaptér se závitem, nerezová ocel (ražený) = AISI G , G , Adaptér se závitem, nerezová ocel (ražený) = AISI 316L 75 - G , G , spona: hliník , , Storz spojka, hliník , , ocel, leštěná; Adaptér: materiál dle tabulky Varianty k dodání: ostatní rozměry na dotázání Assembly CONNECT SAFETY CLAMP ASSEMBLY 31 Pre-PUR Microbe FOOD Assembly Univerzální bezpečnostní sponový spojovací systém NEW All rights reserved PATENTED All rights reserved Aplikace: potravinářský průmysl a farmaceutický průmysl: potraviny, léky; vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička; paletovací lis, lis na tablety Vlastnosti: speciální těsnící vložka závitu stejná jako vnější obrys hadice; snadná a rychlá instalace; znovu použitelná; odolná vybracím; těsnící vložka potravinářské kvality v souladu s: FDA 1 CFR a , v souladu s nažízením: EU 10/011 a 015/174; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C; krátkodobě až 15 C Konstrukce, materiál: AIRDUC profilová hadice; patentovaný spojovací systém; tělo koncovky: hliník; těsnící vložka: speciální prémiový ether-polyuretan (Pre-PUR ); šroub matka: galvanická ocel, leštěná; Adaptér: na vyžádání Varianty k dodání: ostatní rozměry na dotázání : 34, 45, 47, 49 CONNECT Velikost SAFETY CLAMP Vhodné ASSEMBLY pro hadice31 Jednotka 31 Univerzální bezpečnostní sponový CONNECT o vnitřním spojovací ØSAFETY CLAMP ASSEMBLY balení 31 systém pcs. Spojení zemnícího drátu (spirály) s koncovkou; (zvolte hadici, adaptér a spojovací prvky samostatně) 5 ø ø ø ø ø ø Ø ø ø Svorkový systém (Svorkové koncovky, těsnící vložka, šrouby a matky) ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø Náhradní těsnící vložka ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 31

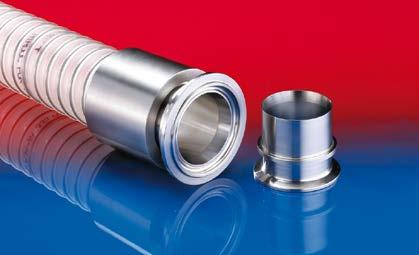

32 , hadicové spony, spojovací materiál CONNECT PRESS ASSEMBLY 3 Pre-PUR Microbe FOOD Assembly lisovaný spojovací systém včetně montáže NEW All rights reserved PATENTED All rights reserved Aplikace: potravinářský průmysl a farmaceutický průmysl: potraviny, léky; vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička; paletovací lis, lis na tablety Vlastnosti: speciální těsnící vložka závitu stejná jako vnější obrys hadice; odolná vybracím; těsnící vložka potravinářské kvality v souladu s: FDA 1 CFR a , v souladu s nažízením: EU 10/011 a 015/174; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C Konstrukce, materiál: patentovaný spojovací systém; AIRDUC profilová hadice; lisovací objímka : nerezová ocel = AISI 316L; těsnící vložka: speciální prémiový ether-polyuretan (Pre-PUR ); Adaptér: na vyžádání Varianty k dodání: ostatní rozměry na dotázání : 34, 45, 47, 49 CONNECT PRESS VelikostASSEMBLY 3 lisovaný spojovací Vhodnésystém včetně montáže... 3 CONNECT PRESS pro ASSEMBLY hadice 3 Spojení: zalisováno; spirála, ocelový drát; (zvolte hadici, adaptér a spojovací prvky samostatně) 5 ø ø ø ø ø ø Ø ø ø Svorkový systém (lisované objímky, těsnící vložka); lisovací objímka: hliník ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø Svorkový systém (lisované objímky, těsnící vložka); lisovací objímka: nerezová ocel (ražená) = AISI 316L ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

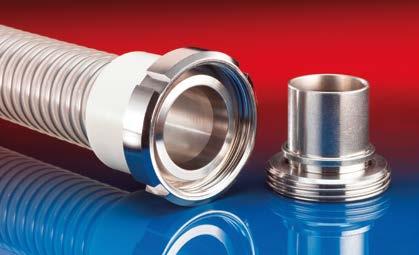

33 , hadicové spony, spojovací materiál CONNECT MOULD ASSEMBLY 33 Pre-PUR Microbe FOOD Assembly spojovací systém včetně montáže NEW Aplikace: potravinářský průmysl a farmaceutický průmysl: potraviny, léky; vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička; paletovací lis, lis na tablety Vlastnosti: odolná vybracím; stěna v potravinářské kvalitě v souladu s nažízením: EU 10/011; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C Konstrukce, materiál: AIRDUC profilová hadice; stěna: speciální prémiový etér-polyuretan (Pre-PUR ); Adaptér: na vyžádání Varianty k dodání: ostatní rozměry na dotázání : 34, 45, 47, 49 Další průměry k dispozici na vyžádání CONNECT Velikost MOULD ASSEMBLY Hmotnost 33 spojovací systém včetně Vhodné montáže CONNECT MOULD ASSEMBLY pro hadice 33 kg/kus Spojení: zalito; Bílý materiál, potravinářská kvalita; spirála, ocelový drát; (zvolte hadici a adaptér samostatně) 5 0,060 ø ,070 ø ,100 ø ,110 ø ,155 ø ,0 ø ,30 Ø ,400 ø ,700 ø Spojení: zalito; Bílý materiál, potravinářská kvalita; bez zemění; (zvolte hadici a adaptér samostatně) 5 0,060 ø ,070 ø ,100 ø ,110 ø ,155 ø ,0 ø ,30 Ø ,400 ø ,700 ø Spojení: zalito; Černý materiál, nevhodný pro potraviny; spirála, ocelový drát; (zvolte hadici a adaptér samostatně) 5 0,060 ø ,070 ø ,100 ø ,110 ø ,155 ø ,0 ø ,30 Ø ,400 ø ,700 ø Spojení: zalito; bez zemění; Černý materiál, nevhodný pro potraviny; (zvolte hadici a adaptér samostatně) 5 0,060 ø ,070 ø ,100 ø ,110 ø ,155 ø ,0 ø ,30 Ø ,400 ø ,700 ø Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 33

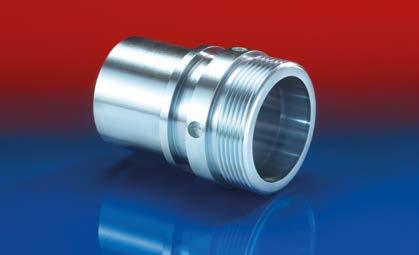

34 ID G, hadicové spony, spojovací materiál CONNECT THREAD FITTING 34 FOOD Assembly Adaptér se závitem L Aplikace: potravinářský průmysl a farmaceutický průmysl: potraviny, léky; vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička; paletovací lis, lis na tablety NEW Vlastnosti: se závitem dle DIN ISO 8; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C Varianty k dodání: ostatní rozměry na dotázání; plynotěsná a vodotěsna díky pevně zalitým koncovkám : 31, 3, 33 Další průměry k dispozici na vyžádání CONNECT Velikost THREAD FITTING Závit 34 Adaptér Hmotnost se Vhodné 34 závitem CONNECT THREAD FITTING pro 34 hadice kg/kus Adaptér se závitem DIN ISO 8; hliník; (zvolte hadici,adaptér a koncovky samostatně) 5 G1 0,10 ø G1 1/4 0,160 ø G1 1/ 0,180 ø G1 1/ 0,10 ø G 0,90 ø G 1/ 0,310 ø G3 0,400 Ø G3 0,480 ø G4 0,700 ø Adaptér se závitem DIN ISO 8; galvanická ocel; (zvolte hadici,adaptér a koncovky samostatně) 5 G1 0,360 ø G1 1/4 0,450 ø G1 1/ 0,50 ø G1 1/ 0,610 ø G 0,850 ø G 1/ 0,896 ø G3 1,000 Ø G3 1,400 ø G4,030 ø Adaptér se závitem DIN ISO 8; nerezová ocel (ražená) = AISI 304; (zvolte hadici,adaptér a koncovky samostatně) 5 G1 0,360 ø G1 1/4 0,450 ø G1 1/ 0,50 ø G1 1/ 0,610 ø G 0,850 ø G 1/ 0,896 ø G3 1,000 Ø G3 1,400 ø G4,030 ø Adaptér se závitem DIN ISO 8; nerezová ocel (ražená) = AISI 316L; (zvolte hadici,adaptér a koncovky samostatně) 5 G1 0,360 ø G1 1/4 0,450 ø G1 1/ 0,50 ø G1 1/ 0,610 ø G 0,850 ø G 1/ 0,896 ø G3 1,000 Ø G3 1,400 ø G4,030 ø NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

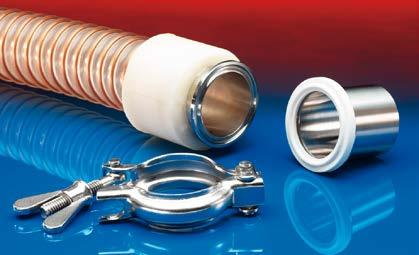

35 , hadicové spony, spojovací materiál CONNECT TRI-CLAMP FITTING 45 FOOD Assembly TRI-clamp adaptéry dle DIN 3676 a ISO 853 Aplikace: potravinářský průmysl a farmaceutický průmysl: potraviny, léky; vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička; paletovací lis, lis na tablety Vlastnosti: odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C Konstrukce, materiál: koncovka: nerzová ocel (ražená) = AISI 316L; příslušenství: těsnění (silikón bílý, FDA), adaptér (nerezová ocel , ražená), spona (nerezová ocel) Varianty k dodání: ostatní rozměry na dotázání; plynotěsná a vodotěsna díky pevně zalitým koncovkám : 31, 3, 33 CONNECT Velikost TRI-CLAMP Velikost FITTING 45 Vnější TRI-clamp Hmotnost adaptéry dle Vhodné DIN 3676 a ISO TRI-CLAMP celní průměr CONNECT TRI-CLAMP FITTING pro hadice 45 příruby kg/kus Adaptér TRI-CLAMP DIN 3676; nerezová ocel (ražená) = AISI 316L; (zvolte hadici,adaptér a koncovky samostatně) 5-50,5 0,090 ø ,5 0,090 ø ,5 0,080 ø ,0 0,160 ø ,0 0,180 ø ,0 0,380 ø ,0 0,40 ø Adaptér TRI-CLAMP ISO 85; nerezová ocel (ražená) = AISI 316L; (zvolte hadici,adaptér a koncovky samostatně) - 1" 50,5 0,090 ø /" 50,5 0,110 ø " 64,0 0,160 ø /" 77,5 0,170 ø " 91,0 0,350 Ø " 119,0 0,40 ø ; těsnění DIN 3676; Silikón: bílý 5-50,5 - ø ,5 - ø ,5 - ø ,0 - ø ,0 - ø ,0 - ø ,0 - ø ; těsnění ISO 85; Silikón: bílý - 1" 50,5 - ø /" 50,5 - ø " 64,0 - ø /" 77,5 - ø " 91,0 - Ø " 119,0 - ø ; Adaptér pro svařování DIN ,5 - ø ,5 - ø ,5 - ø ,0 - ø ,0 - ø ,0 - ø ,0 - ø ; Adaptér pro svařování ISO 85-1" 50,5 - ø /" 50,5 - ø " 64,0 - ø /" 77,5 - ø " 91,0 - Ø " 119,0 - ø ; Spona; nerezová ocel 5 / 3 / 38 / 40 1" 50, " 64, /" 77, " 91, , " 119, Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 35

36 , hadicové spony, spojovací materiál CONNECT DAIRY FITTING 47 FOOD Assembly Závěs na mlékarenské potrubí dle DIN 86/11888 Aplikace: potravinářský průmysl a farmaceutický průmysl: potraviny, léky; vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička; paletovací lis, lis na tablety Vlastnosti: odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C Konstrukce, materiál: koncovka: nerzová ocel (ražená) = AISI 304 or (ražená) = AISI 316Ti; Adaptér se závitem se světle modrým (NBR) těsněním, bezpečný pro potraviny Varianty k dodání: ostatní rozměry na dotázání; plynotěsná a vodotěsna díky pevně zalitým koncovkám : 31, 3, 33 CONNECT Velikost DAIRY Vnitřní FITTING 47 Závěs Závit na mlékarenské Hmotnost potrubí Vhodné dle DIN 86/ průměr d1 CONNECT DAIRY FITTING 47 pro hadice kg/kus kuželovitý adaptér DIN 86/11851; nerezová ocel (ražená) = AISI 304; (zvolte hadici,adaptér a koncovky samostatně) 5 1,00 RD 5x1/6 0,360 ø ,00 RD 58x1/6 0,440 ø ,00 RD 65x1/6 0,510 ø ,00 RD 65x1/6 0,600 ø ,90 RD 78x1/6 0,840 ø ,00 RD 95x1/6 1,470 ø ,60 RD 110x1/4 1,750 Ø ,00 RD 110x1/4 1,950 ø ,50 RD 130x1/4,670 ø Adaptér se závitem DIN 86/11851; nerezová ocel (ražená) = AISI 304; (zvolte hadici,adaptér a koncovky samostatně) 5 1,00 RD 5x1/6 0,70 ø ,00 RD 58x1/6 0,310 ø ,00 RD 65x1/6 0,350 ø ,00 RD 65x1/6 0,380 ø ,90 RD 78x1/6 0,500 ø ,00 RD 95x1/6 0,850 ø ,60 RD 110x1/4 0,960 Ø ,00 RD 110x1/4 1,070 ø ,50 RD 130x1/4 1,410 ø kuželovitý adaptér DIN 86/11851; nerezová ocel (ražená) = AISI 316Ti; (zvolte hadici,adaptér a koncovky samostatně) 5 1,00 RD 5x1/6 0,360 ø ,00 RD 58x1/6 0,440 ø ,00 RD 65x1/6 0,510 ø ,00 RD 65x1/6 0,600 ø ,90 RD 78x1/6 0,840 ø ,00 RD 95x1/6 1,470 ø ,60 RD 110x1/4 1,750 Ø ,00 RD 110x1/4 1,940 ø ,50 RD 130x1/4,670 ø Adaptér se závitem DIN 86/11851; nerezová ocel (ražená) = AISI 316Ti; (zvolte hadici,adaptér a koncovky samostatně) 5 1,00 RD 5x1/6 0,70 ø ,00 RD 58x1/6 0,310 ø ,00 RD 65x1/6 0,350 ø ,00 RD 65x1/6 0,380 ø ,90 RD 78x1/6 0,500 ø ,00 RD 95x1/6 0,850 ø ,60 RD 110x1/4 0,960 Ø ,00 RD 110x1/4 1,070 ø ,50 RD 130x1/4 1,410 ø CONNECT ASEPTIC FITTING 49 FOOD Assembly Aseptický adaptér dle DIN Aplikace: potravinářský průmysl a farmaceutický průmysl: potraviny, léky; vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička; paletovací lis, lis na tablety Vlastnosti: odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C CONNECT Velikost ASEPTIC Vnější FITTING Vnitřní49 Aseptický Závit adaptér Hmotnost dle DIN Vhodné průměr průměr d1 CONNECT ASEPTIC FITTING 49 pro hadice příruby kg/kus Aseptický adaptér DIN , těsnění typ A spojka; nerezová ocel (ražená) = AISI 316L; (zvolte hadici,adaptér a koncovky samostatně) 5 50,50 6,00-0,150 ø ,50 3,00-0,180 ø ,00 38,00-0,190 ø ,50 50,00-0,340 ø ,00 66,00-0,400 ø ,00 81,00-0,450 ø ,00 100,00-0,330 ø Aseptický adaptér DIN těsnění typ A šroubovaný/přírubový adaptér; nerezová ocel (ražená) = AISI 316L; (zvolte hadici,adaptér a koncovky samostatně) 5-6,00 RD 5x1/6 0,360 ø ,00 RD 58x1/6 0,440 ø ,00 RD 65x1/6 0,360 ø ,00 RD 78x1/6 0,440 ø ,00 RD 95x1/6 1,380 ø ,00 RD 110x1/4 1,900 ø ,00 RD 130x1/4,610 ø Varianty k dodání: ostatní rozměry na dotázání; plynotěsná a vodotěsna díky pevně zalitým koncovkám Konstrukce, materiál: koncovka: nerzová ocel (ražená) = AISI 316L : 31, 3, NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

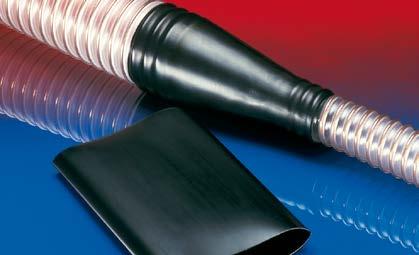

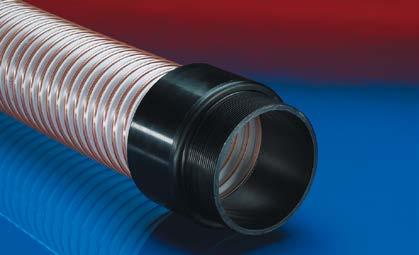

37 , hadicové spony, spojovací materiál CONNECT Pre-PUR Abr. Microbe Assembly Měkke ochranné pouzdro pro zasunutí přes spojku nebo do potrubí Aplikace: průmyslové vysavače, vysavače; komunální vozidla: zametač, zametací vozidlo; komunální vozidla: sekačka na trávu, svahová sekačka, sběrač listí; bruska, čistící stroj na podlahy Vlastnosti: snadná a rychlá instalace; znovu použitelná (verze se závitem); plynotěsná a vodotěsná, s pevně zalitýmy koncovkami; vysoce odolná vůči abrazi; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C; krátkodobě až 15 C Konstrukce, materiál: stěna: speciální prémiový etér-polyuretan (Pre-PUR ) Varianty k dodání: ostatní rozměry na dotázání; černá (standart); speciální barva: zcela barevná; plynotěsná a vodotěsna díky pevně zalitým koncovkám CONNECT Koncovka 40 Délka + 41 Měkke Hloubka ochranné Celková pouzdro pro Hmotnost zasunutí přes Vhodné spojku nebo do 40 potrubí + Ø 41 koncovky závitu délka CONNECT pro hadice kg/kus Se závitem; Vhodný pro hadice 350, 351, 355, 533, 341, , , , , , , , , , , , , , , Se závitem; Vhodný pro hadici , , , , , , , , , , , , , koncovka zalitá plastem , , , , , , , , , , , , , CONNECT 40 EC Pre-PUR Abr. Microbe AS Ex EL CONNECT Koncovka 40 Délka EC Měkke Hloubka ochranné pouzdro Celková pro Hmotnost 40 zasunutí EC Ø přes koncovky spojku nebo závitu do potrubí, potravinářská délka CONNECT 40 EC kvalita kg/kus Vhodné pro hadice Se závitem; Vhodný pro hadice 350, 351, 355, 533, 341, , , , , , Teplotní rozsah: -40 C až 90 C; krátkodobě až 15 C Měkke ochranné pouzdro pro zasunutí přes spojku nebo do potrubí, potravinářská kvalita Konstrukce, materiál: stěna EC verze, elektricky vodivý <10³ Ω: elektricky vodivý prémiový esterpolyuretan (Pre-PUR ) Varianty k dodání: ostatní rozměry na dotázání; černá (standart); speciální barva: zcela barevná Aplikace: průmyslové vysavače, vysavače Vlastnosti: snadná a rychlá instalace; znovu použitelná (verze se závitem); vysoce odolná vůči abrazi; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; elektricky vodivá stěna: elektrický a povrchový odpor <10³; odpovídá směrnici RoHS Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 37

38 , hadicové spony, spojovací materiál CONNECT FOOD Měkke ochranné pouzdro pro zasunutí přes spojku nebo do potrubí, potravinářská kvalita NEW Aplikace: potravinářský průmysl a farmaceutický průmysl: potraviny, léky; vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička; paletovací lis, lis na tablety; průmyslové vysavače, vysavače Vlastnosti: snadná a rychlá instalace; znovu použitelná (verze se závitem); plynotěsná a vodotěsná, s pevně zalitýmy koncovkami; vysoce odolná vůči abrazi; stěna v potravinářské kvalitě v souladu s nažízením: EU 10/011 a 015/174; bez zápachu a chuti; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C; krátkodobě až 15 C Konstrukce, materiál: stěna: speciální prémiový etér-polyuretan (Pre-PUR ) Varianty k dodání: ostatní rozměry na dotázání; speciální barva: zcela barevná Pre-PUR Abr. Microbe FOOD Assembly CONNECT Koncovka 40 Délka + 41 FOOD Hloubka Měkke ochranné Celková pouzdro Hmotnost Vhodné 40 pro + Øzasunutí 41 FOOD přes koncovky spojku nebo závitudo potrubí, délka CONNECT potravinářská pro FOOD hadice kvalita kg/kus Se závitem; Vhodný pro hadice 350, 351, 355, 533, 341, , , , , , , , , , , , , , , Se závitem; Vhodný pro hadici , , , , , , , , , , , , , koncovka zalitá plastem , , , , , , , , , , , , , , CONNECT 4 Pre-PUR Abr. Microbe Assembly Adaptér se závitem Vlastnosti: snadná a rychlá instalace; znovu použitelná (verze se závitem); plynotěsná a vodotěsná, s pevně zalitýmy koncovkami; vysoce odolná vůči abrazi; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; se závitem dle DIN ISO 8; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C Konstrukce, materiál: stěna: speciální prémiový etér-polyuretan (Pre-PUR ) Varianty k dodání: ostatní rozměry na dotázání; černá (standart); CONNECT Závit G 4 Hloubka Adaptér Délka se závitu Celková Hmotnost 4 závitem závitu délka CONNECT 4 kg/kus Vhodné pro hadice Se závitem; Vhodný pro hadice 350, 351, 355, 533, 341, 345,00" 45 3,8 86 0, ,5" 45 5,5 87 0, ,50" 45 6,5 89 0, ,00" 47 9,8 97 0, ,00" 51 35, , ,00" 58 40,0 1 0, ,00" 68 40,0 13 1, Se závitem; Vhodný pro hadici 356,00" 45 3,8 86 0, ,5" 45 5,5 87 0, ,50" 45 6,5 89 0, ,00" 47 9,8 97 0, ,00" 51 35, , ,00" 58 40,0 1 0, ,00" 68 40,0 13 1, koncovka zalitá plastem; (zvolte hadici samostatně),00" 45 3,8 86 0, ,5" 45 5,5 87 0, ,50" 45 6,5 89 0, ,00" 47 9,8 97 0, ,00" 51 35, , ,00" 58 40,0 1 0, ,00" 68 40,0 13 1, speciální barva: zcela barevná; plynotěsná a vodotěsna díky pevně zalitým koncovkám 38 NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

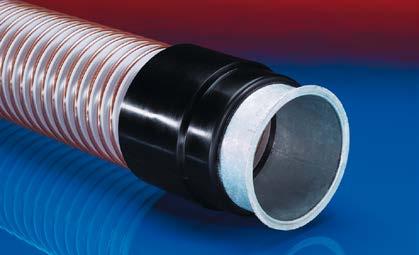

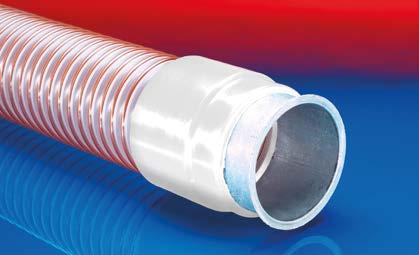

39 CONNECT 43 Pre-PUR Abr. Microbe Assembly Aseptický spojovací systém dle DIN Vlastnosti: snadná a rychlá instalace; znovu použitelná (verze se závitem); plynotěsná a vodotěsná, s pevně zalitýmy koncovkami; vysoce odolná vůči abrazi; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C Konstrukce, materiál: trubka s přírubou: galvanizovaný plech; stěna: speciální prémiový etér-polyuretan (Pre-PUR ) Varianty k dodání: ostatní rozměry na dotázání; černá (standart); speciální barva: zcela barevná; Nerezová ocel (INOX); plynotěsná a CONNECT Vhodné pro 43 Aseptický Hloubka spojovací Celková systém dle Hmotnost DIN Vhodné 43 hadice Ø závitu délka CONNECT 43 pro hadice kg/kus Se závitem; Vhodný pro hadice 350, 351, 355, 533, 341, , , , , , , , Se závitem; Vhodný pro hadici , , , , , , , koncovka zalitá plastem , , , , , , , vodotěsna díky pevně zalitým koncovkám CONNECT 43 FOOD Aseptický spojovací systém dle DIN , DIN , potravinářská kvalita Aplikace: potravinářský průmysl a farmaceutický průmysl: potraviny, léky; vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička; paletovací lis, lis na tablety Vlastnosti: snadná a rychlá instalace; znovu použitelná (verze se závitem); plynotěsná a vodotěsná, s pevně zalitýmy koncovkami; vysoce odolná vůči abrazi; stěna v potravinářské kvalitě v souladu s nažízením: EU 10/011 a 015/174; bez zápachu a chuti; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C Konstrukce, materiál: trubka s přírubou: nerezová ocel (INOX); CONNECT Vhodné pro 43 FOOD HloubkaAseptický Celková spojovací systém Hmotnost 43 dle hadice DIN FOOD Ø , DIN závitu , potravinářská délka CONNECT 43 FOOD kvalita kg/kus Pre-PUR Abr. Microbe FOOD Assembly Vhodné pro hadice Se závitem; Vhodný pro hadice 350, 351, 355, 533, 341, , , , , , , , Se závitem; Vhodný pro hadici , , , , , , , koncovka zalitá plastem , , , , , , stěna: speciální prémiový etér-polyuretan (Pre-PUR ) Varianty k dodání: ostatní rozměry na dotázání; speciální barva: zcela barevná Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 39

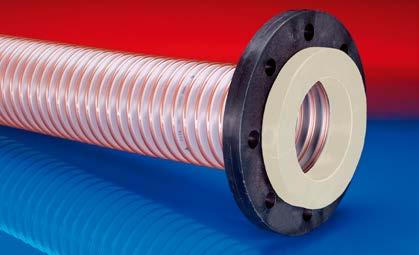

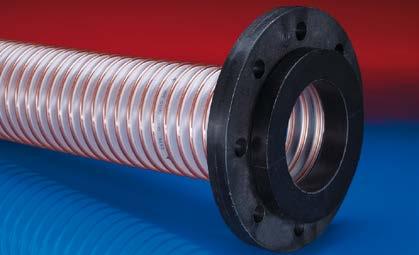

40 , hadicové spony, spojovací materiál CONNECT 44 Pre-PUR Abr. Microbe Assembly Příruba vhodná k protipřírubám dle DIN 63/633,rozměr děr dle DIN 50 Vlastnosti: snadná a rychlá instalace; znovu použitelná (verze se závitem); plynotěsná a vodotěsná, s pevně zalitýmy koncovkami; vysoce odolná vůči abrazi; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C Konstrukce, materiál: volná příruba: polypropylén (PP) s ocelovým jádrem; stěna: speciální prémiový etér-polyuretan (Pre-PUR ) Varianty k dodání: ostatní rozměry na dotázání; speciální barva: zcela barevná; plynotěsná a vodotěsna díky pevně zalitým koncovkám Vhodné CONNECT pro Ø 44 spojovacích Příruba vhodná Spojovacík protipřírubám Celková dle Hmotnost DIN 63/633,rozměr Vhodné děr dle DIN hadice Ø otvorů otvory délka CONNECT 44 pro hadice kg/kus Se závitem; Vhodný pro hadice 350, 351, 355, 533, 341, , 15 4x , , x , , x18 84, ,0 10 8x , ,0 40 8x 114 4, ,3 95 8x 13 6, , x 145 9, , x , Se závitem; Vhodný pro hadici , 15 4x , , x , , x18 84, ,0 10 8x , ,0 40 8x 114 4, ,3 95 8x 13 6, , x 145 9, , x , Se závitem; Vhodný pro hadici , x18 84, ,0 10 8x , ,0 40 8x 114 4, koncovka zalitá plastem; (zvolte hadici samostatně) 51, 15 4x , , x , , x18 84, ,0 10 8x , ,0 40 8x 114 4, ,3 95 8x 13 6, , x 145 9, , x , CONNECT 44 FOOD Příruba vhodná k protipřírubám dle DIN 63/633,rozměr děr dle DIN 50 Aplikace: potravinářský průmysl a farmaceutický průmysl: potraviny, léky; vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička; paletovací lis, lis na tablety Vlastnosti: snadná a rychlá instalace; znovu použitelná (verze se závitem); plynotěsná a vodotěsná, s pevně zalitýmy koncovkami; vysoce odolná vůči abrazi; stěna v potravinářské kvalitě v souladu s nažízením: EU 10/011 a 015/174; bez zápachu a chuti; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C Konstrukce, materiál: volná příruba: polypropylén (PP) s ocelovým jádrem; stěna: speciální prémiový etér-polyuretan (Pre-PUR ) Vhodné CONNECT pro Ø 44 spojovacích FOOD Příruba Spojovací vhodná Celková k Hmotnost 44 protipřírubám hadice FOOD Ø dle otvorůdin 63/633,rozměr otvory délka CONNECT děr dle 44 DIN FOOD 50 kg/kus Pre-PUR Abr. Microbe FOOD Assembly Vhodné pro hadice Se závitem; Vhodný pro hadice 350, 351, 355, 533, 341, , 15 4x , , x , , x18 84, ,0 10 8x , ,0 40 8x 114 4, ,3 95 8x 13 6, , x 145 9, , x , Se závitem; Vhodný pro hadici , 15 4x , , x , , x18 84, ,0 10 8x , ,0 40 8x 114 4, ,3 95 8x 13 6, , x 145 9, , x , koncovka zalitá plastem; (zvolte hadici samostatně) 51, 15 4x , , x , , x18 84, ,0 10 8x , ,0 40 8x 114 4, ,3 95 8x 13 6, , x 145 9, , x , Varianty k dodání: ostatní rozměry na dotázání; speciální barva: zcela barevná 40 NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

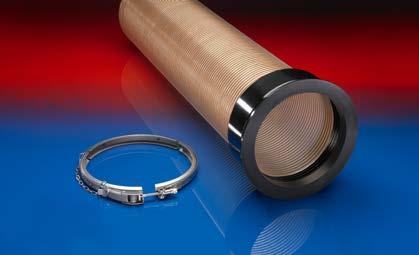

41 , hadicové spony, spojovací materiál CONNECT 45 CONE FLANGE Pre-PUR Abr. Microbe Assembly Kónický přírubový systém vhodný pro adaptér dle DIN Aplikace: sací bagr; komunální vozidla: zametač, zametací vozidlo Vlastnosti: snadná a rychlá instalace; znovu použitelná (verze se závitem); vysoce odolná vůči abrazi; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; odpovídá směrnici RoHS CONNECT Velikost Vnější 45 CONE CelkováFLANGE Hmotnost Kónický Vhodné přírubový systém Jednotlivé vhodný současti pro adaptér dle DIN CONE FLANGE průměr délka pro CONNECT hadice 45 CONE FLANGE příruby kg/kus , ø 50 TRI-CLAMP zužující příruba, černá, šroubovací , VAC-TRUCK ORANGE TRI-CLAMP zužující Ø50 příruba, černá, šroubovací , VAC-TRUCK ORANGE TRI-CLAMP zužující Ø 50; 355/356 Ø50 příruba, černá, lisovaná ,40 - TRI-CLAMP rychlo odepínací svorka , ø 50 vyztužená zužující příruba, černá, šroubovací , VAC-TRUCK ORANGE vyztužená zužující příruba, Ø50 černá, šroubovací , VAC-TRUCK ORANGE vyztužená zužující příruba, a 356 Ø50 černá, lisovaná ,50 - zesílená rychlo odepínací svorka Konstrukce, materiál: stěna: speciální prémiový etér-polyuretan (Pre-PUR ) Varianty k dodání: ostatní rozměry na dotázání; černá (standart); speciální barva: zcela barevná; plynotěsná a vodotěsna díky pevně zalitým koncovkám Teplotní rozsah: -40 C až 90 C CONNECT 45 Pre-PUR Abr. Microbe Assembly TRI-clamp spojení vhodné pro adaptér dle DIN 3677 Vlastnosti: snadná a rychlá instalace; znovu použitelná (verze se závitem); vysoce odolná vůči abrazi; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C Konstrukce, materiál: stěna: speciální prémiový etér-polyuretan (Pre-PUR ) Varianty k dodání: ostatní rozměry na dotázání; speciální barva: zcela barevná : TRI-CLAMP 45 CONNECT Velikost 45 Vnější TRI-clamp Trubice spojení o vhodné Celková pro adaptér Hmotnost dle DIN Vhodné průměr vnitřním Ø délka CONNECT 45 pro hadice příruby kg/kus Se závitem; Vhodný pro hadice 350, 351, 355, 533, 341, ,5 3 60,0 0, , ,0 0, , ,0 0, , ,0 0, ,0 81 7,0 0, , ,0 0, , ,0 0, , ,0 0, , ,5 0, Se závitem; Vhodný pro hadici ,5 3 60,0 0, , ,0 0, , ,0 0, , ,0 0, ,0 81 7,0 0, , ,0 0, , ,0 0, , ,0 0, , ,5 0, koncovka zalitá plastem; (zvolte hadici samostatně) 3 50,5 3 60,0 0, , ,0 0, , ,0 0, , ,0 0, ,0 81 7,0 0, , ,0 0, , ,0 0, , ,0 0, , ,5 0, Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 41

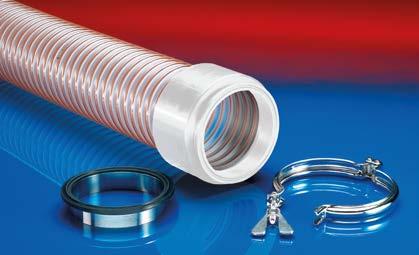

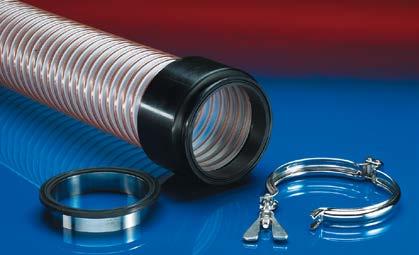

42 , hadicové spony, spojovací materiál CONNECT 45 FOOD Pre-PUR Abr. Microbe FOOD Assembly TRI-clamp spojení vhodné pro adaptér dle DIN 3677, potravinářská kvalita Aplikace: potravinářský průmysl a farmaceutický průmysl: potraviny, léky; vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička; paletovací lis, lis na tablety Vlastnosti: snadná a rychlá instalace; znovu použitelná (verze se závitem); vysoce odolná vůči abrazi; stěna v potravinářské kvalitě v souladu s nažízením: EU 10/011 a 015/174; bez zápachu a chuti; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C Konstrukce, materiál: stěna: speciální prémiový etér-polyuretan (Pre-PUR ) Varianty k dodání: ostatní rozměry na dotázání; speciální barva: zcela barevná : TRI-CLAMP 45 CONNECT Velikost 45 Vnější FOOD TRI-clamp Trubice o spojení Celková vhodné Hmotnost 45 pro FOOD adaptér dle průměr DIN 3677, vnitřním potravinářská Ø délka CONNECT 45 FOOD příruby kvalita kg/kus Vhodné pro hadice Se závitem; Vhodný pro hadice 350, 351, 355, 533, 341, ,5 3 60,0 0, , ,0 0, , ,0 0, , ,0 0, ,0 81 7,0 0, , ,0 0, , ,0 0, , ,0 0, , ,5 0, Se závitem; Vhodný pro hadici ,5 3 60,0 0, , ,0 0, , ,0 0, , ,0 0, ,0 81 7,0 0, , ,0 0, , ,0 0, , ,0 0, , ,5 0, koncovka zalitá plastem; (zvolte hadici samostatně) 3 50,5 3 60,0 0, , ,0 0, , ,0 0, , ,0 0, ,0 81 7,0 0, , ,0 0, , ,0 0, , ,0 0, , ,5 0, CONNECT 46 Pre-PUR Abr. Microbe Assembly Spojka pro spirálové hadice pro spojení, prodloužení nebo opravu spiralových hadic Aplikace: průmyslové vysavače, vysavače Vlastnosti: snadná a rychlá instalace; znovu použitelná (verze se závitem); vysoce odolná vůči abrazi; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 90 C; krátkodobě až 15 C CONNECT Velikost 46 Spojka Hloubka pro spirálové Celkováhadice pro Hmotnost 46 spojení, prodloužení závitu nebo opravu délka spiralových CONNECT 46 hadic kg/kus Vhodné pro hadice Se závitem; Vhodný pro hadice 350, 351, 355, 533, 341, , , , , , , , , , Se závitem; Vhodný pro hadici , , , , , , , , Konstrukce, materiál: stěna: speciální prémiový etér-polyuretan (Pre-PUR ) Varianty k dodání: ostatní rozměry na dotázání; speciální barva: zcela barevná 4 NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

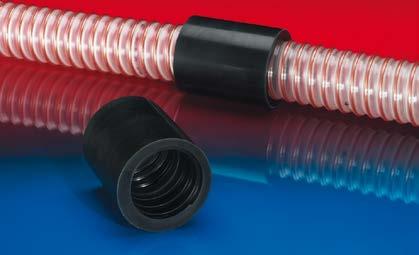

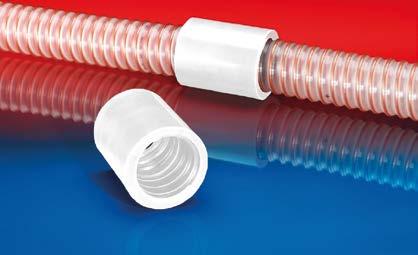

43 , hadicové spony, spojovací materiál CONNECT 46 FOOD Spojka pro spirálové hadice pro spojení, prodloužení nebo opravu spiralových hadic, potravinářská kvalita Aplikace: potravinářský průmysl a farmaceutický průmysl: potraviny, léky; vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička; paletovací lis, lis na tablety; průmyslové vysavače, vysavače Vlastnosti: snadná a rychlá instalace; znovu použitelná (verze se závitem); vysoce odolná vůči abrazi; stěna v potravinářské kvalitě v souladu s nažízením: EU 10/011 a 015/174; bez zápachu a chuti; odolnost vůči mikrobům a hydrolíze; dobrá odolnost vůči olejům, benzínu a chemikáliím; odpovídá směrnici RoHS Pre-PUR Abr. Microbe FOOD Assembly CONNECT Velikost 46 FOOD HloubkaSpojka pro Celková spirálové hadice Hmotnost pro spojení, Vhodné 46 prodloužení FOOD nebo závitu opravu spiralových délka hadic, CONNECT potravinářská 46 FOOD pro hadice kvalita kg/kus Se závitem; Vhodný pro hadice 350, 351, 355, 533, 341, , , , , , , , , , Se závitem; Vhodný pro hadici , , , , , , , Teplotní rozsah: -40 C až 90 C; krátkodobě až 15 C Konstrukce, materiál: stěna: speciální prémiový etér-polyuretan (Pre-PUR ) Varianty k dodání: ostatní rozměry na dotázání; speciální barva: zcela barevná CONNECT 3 Smršťovací hadice pro spojení dvou hadic nebo adaptéru Vlastnosti: přispůsobující se jakémukoliv povrchu; snadná a rychlá instalace; odpovídá směrnici RoHS Teplotní rozsah: -40 C až 15 C Konstrukce, materiál: polyolefin CONNECT Smršťování3 Smršťovací Délkahadice pro spojení Vhodnédvou hadic Jednotka nebo adaptéru... 3 spojení cca. pro CONNECT hadice 3 balení pcs Varianty k dodání: ostatní rozměry na dotázání; černá (standart) : 08; Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 43

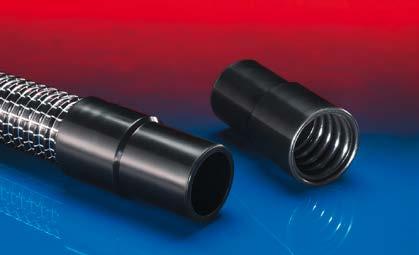

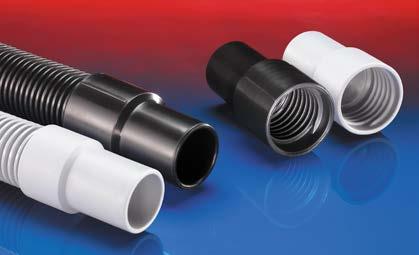

44 , hadicové spony, spojovací materiál CONNECT 6 CONNECT Koncovka 6 Délka plastová koncovka Hloubka pro Celková hadice SuperFlex... Hmotnost Vhodné 6 Ø koncovky závitu délka CONNECT 6 pro hadice kg/kus Vhodný pro hadici , , , , , , , , , plastová koncovka pro hadice SuperFlex Aplikace: průmyslové vysavače, vysavače Vlastnosti: snadná a rychlá instalace; znovu použitelná (verze se závitem); dobrá odolnost vůči zásadám a kyselinám; dobrá odolnost vůči chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -0 C až 70 C ; krátkodobě až 80 C Konstrukce, materiál: stěna: vysoce kvalitní mekčené PVC Varianty k dodání: ostatní rozměry na dotázání; černá (standart) CONNECT 7 Plastová koncovka pro hadice EVA Aplikace: průmyslové vysavače, vysavače Vlastnosti: snadná a rychlá instalace; znovu použitelná; dobrá odolnost vůči zásadám a kyselinám; dobrá odolnost vůči chemikáliím; odpovídá směrnici RoHS Teplotní rozsah: -0 C až 70 C ; krátkodobě až 80 C CONNECT Koncovka 7 Délka Plastová koncovka Hloubka pro Celková hadice Hmotnost 7 EVA Ø koncovky závitu délka CONNECT 7 kg/kus Vhodné pro hadice Barva šedá , , , , Barva černá , , , , Elektricky vodivá <10⁴ Ω Barva černá , , , Konstrukce, materiál: stěna: vysoce kvalitní mekčené PVC; stěna EC verze elektricky vodivá <10⁴ Ω: elektricky vodivý prémiový ester-polyuretan (Pre-PUR ) Varianty k dodání: ostatní rozměry na dotázání; šedá (standart); černá (standart) 44 NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

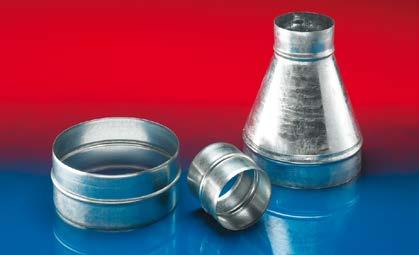

45 d1 d1 l1 l1 l3 l3 l l d, hadicové spony, spojovací materiál CONNECT Spojka pro kovové hadice / redukce Vlastnosti: snadná a rychlá instalace; znovu použitelná (verze se závitem); odpovídá směrnici RoHS Teplotní rozsah: 00 C Konstrukce, materiál: galvanizovaný plech Varianty k dodání: ostatní rozměry na dotázání; Nerezová ocel (INOX) : 1; 16; 08; 11; 1 EC ; 17; 13; 8; 3 Vhodné CONNECT pro Vhodné pro Spojka Délka pro kovové Délka hadice Celková / redukce... Hrubost Hmotnost hadice o hadice o CONNECT koncovky l1 koncovky l délka I3 stěny vnitřním vnitřním Ø d1 Ø d kg/kus Hadicová spojka ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,7 1, ,7 1, ,7 1, ,7 1, ,7 1, ,7 1, ,7, ,7, Hadicová redukce ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,7 1, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 1, ,6 0, ,7 1, ,7 1, Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 45

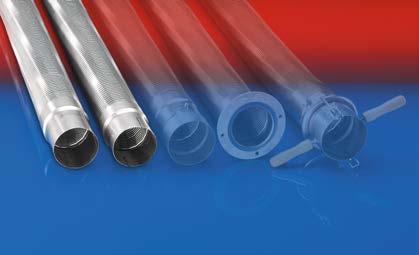

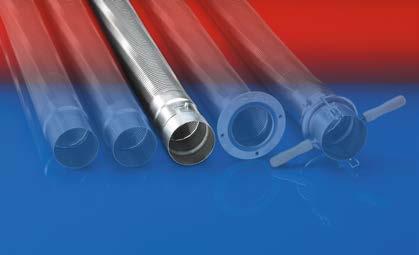

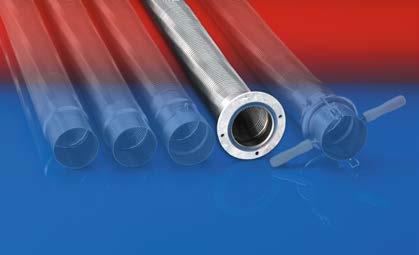

46 l a t b d s l a d s, hadicové spony, spojovací materiál CONNECT 0 l a d s a l Spojky pro spojení nebo připojení kovových hadic Vlastnosti: odpovídá směrnici RoHS; Bajonetový zámek 0: válcový bajonetový zámek, (koncovka s čepem nebo příruba s L - slotem) s prodloužením na jedné straně, pro připojení kovové hadice Konstrukce, materiál: nerezová ocel (INOX) Varianty k dodání: ostatní rozměry na dotázání CONNECT s 0 Spojky a pro spojení l nebo připojení Hmotnost kovových Vhodné 0 hadic CONNECT 0 pro hadice kg/kus Bajonetová spojka 0 s čepem, nerezová ocel (INOX) 1, , , , , , , , , , , , , , , , , , , , , , , , , , Bajonetová spojka 0 s L-Slotem nerezová ocel (INOX) 1, , , , , , , , , , , , , , , , , , , , , , , , , , Spojení; (zvolte hadici samostatně); pájení (galvanizováno) Spojení; (zvolte hadici samostatně); nýtování CONNECT Spojky pro spojení nebo připojení kovových hadic Vlastnosti: odpovídá směrnici RoHS; Adaptér 03: válcový adaptér s prodloužením na jedné straně, pro připojení kovové hadice; Drážkovaný adaptér 04: válcový adaptér se dvěma drážkami s prodloužením na jedné straně, pro připojení kovové hadice Konstrukce, materiál: nerezová ocel (INOX) Varianty k dodání: ostatní rozměry na dotázání CONNECT s b Spojky t pro spojení a nebo lpřipojení Hmotnost kovových Vhodné hadic CONNECT pro hadice kg/kus Spojka 03 nerezová ocel (INOX) 1, , , , , , , , , , , , , , , , , , , , , , , , , , Šterbinový adaptér 04 nerezová ocel (INOX) 1, , , , , , , , , , , , , , , , , , , , , , , , , , Spojení; (zvolte hadici samostatně); pájení (galvanizováno) Spojení; (zvolte hadici samostatně); nýtování NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

47 , hadicové spony, spojovací materiál CONNECT 05 l a b d s k d1 Spojky pro spojení nebo připojení kovových hadic Vlastnosti: odpovídá směrnici RoHS; Příruba 05: válcový adaptér s otočnou přírubou a s prodloužením na jedné straně, pro připojení kovové hadice Konstrukce, materiál: nerezová ocel (INOX) Varianty k dodání: ostatní rozměry na dotázání Spojovací CONNECT s05 Spojky b pro k spojení d1 nebo a připojení l kovových Hmotnost 05 hadic otvory CONNECT 05 kg/kus Vhodné pro hadice o vnitřním Ø Příruba 05 Nerezová ocel (INOX) 4x9,5 1, , x9,5 1, , x9,5 1, , x9,5 1, , x9,5 1, , x9,5 1, , x9,5 1, , x11,5 1, , x11,5 1, , x11,5 1, , x11,5 1, , x11,5 1, , Spojení; (zvolte hadici samostatně); nýtování Spojení; (zvolte hadici samostatně); pájení (galvanizováno) CONNECT 06 Spojky pro spojení nebo připojení kovových hadic Vlastnosti: odpovídá směrnici RoHS; Rychlospojka 06: rychlospojka s několika sponami, koncovka se sponou nebo příruba (hladké čelo) s prodloužením na jedné straně, pro připojení kovové hadice Konstrukce, materiál: nerezová ocel (INOX) CONNECT 06 Spony Spojky pro spojení nebo připojení Vhodné kovových 06 hadic CONNECT pro hadice 06 pcs Rychlospojka 06 Deformační spona s oušky nerezová ocel (INOX) Rychlospojka 06 Příruba nerezová ocel (INOX) Spojení; (zvolte hadici samostatně); nýtování Spojení; (zvolte hadici samostatně); pájení (galvanizováno) Varianty k dodání: ostatní rozměry na dotázání Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné. 47

48 General catalogue for Industrial Hoses Branch catalogue for Industrial Hoses Pre-PUR Abr. FOOD Pre-PUR Abr. FOOD Cable Protection range Branch catalogue for Industrial Hoses FLAME Pre-PUR RETARD FOOD Pre-PUR Abr. FOOD Aeration Systems Branch catalogue for Industrial Hoses FLAME Pre-PUR RETARD FOOD Pre-PUR Abr. FOOD Branch catalogue for Industrial Hoses Branch catalogue for Industrial Hoses Pre-PUR Abr. FOOD Pre-PUR Abr. FOOD Branch catalogue for Industrial Hoses Branch catalogue for Industrial Hoses Pre-PUR Abr. FOOD Pre-PUR Abr. FOOD Ostatní katalogy Ostatní katalogy VŠECHNY KATALOGY NORRES JSOU K DISPOZICI KE STÁHNUTÍ NA Informace IH 016 CM3 ES4 IH 016 IH 016 NORRES INDUSTRIAL HOSES HOSES FOR ALL APPLICATIONS. NORRES INDUSTRIAL HOSES CABLE PROTECTION RANGE NORRES INDUSTRIAL HOSES AERATION SYSTEMS NORRES INDUSTRIAL HOSES HOSES FOR SWEEPING AND CLEANING MACHINES NORRES INDUSTRIAL HOSES HOSES FOR THE FOOD AND PHARMACEUTICAL INDUSTRY IH 016 Katalog průmyslových hadic CM 3 Sortiment pro ochranu kabelů ES 4 aerační systémy Katalog "Hadice pro zametací a čistící stroje" Katalog "Hadice pro potraviny a farmaceutický průmysl" IH 016 IH 016 IH 016 IH 016 IH 016 NORRES INDUSTRIAL HOSES HOSES FOR THE AGRICULTURAL INDUSTRY NORRES INDUSTRIAL HOSES HOSES FOR PUBLIC TRANSPORTATION VEHICLES NORRES INDUSTRIAL HOSES HOSES FOR THE PLASTICS INDUSTRY NORRES INDUSTRIAL HOSES HOSES FOR FUME AND DUST EXTRACTION SYSTEMS NORRES INDUSTRIAL HOSES HOSES FOR SUCTION VEHICLES Katalog "Hadice pro zemědělský průmysl" Katalog "Hadice pro přepravní vozidla" Katalog "Hadice pro plastový průmysl" Katalog "Hadice pro odsávání kouře a prachu" Katalog "Hadice pro sací vozidla" 48 NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory, Czech Republic Phone info@norres.cz

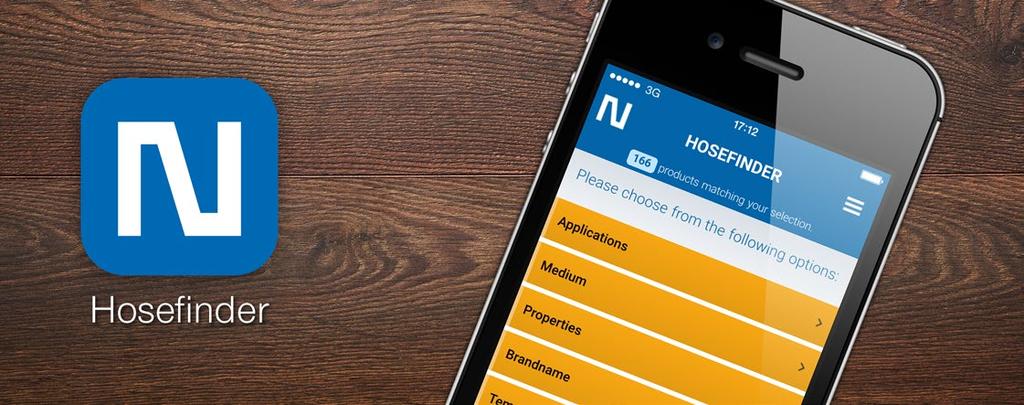

49 NORRES Hosefinder JAK ZÍSKAT MOBILNÍ APLIKACI HOSEFINDER Návod Krok 1 Naskenujte QR-kod pomocí vašeho chytrého telefónu a nebo zadejte internetovou adresu: Krok 4 V následujícím menu vyberte Přidat na domovskou obrazovku. Krok Po zobrazení je aplikaci možné ihned využívat. Krok 5 Nyní již vidíte ikonu aplikace. Prosím klepněte na Přidat pro přidání Hosefinder na svou obrazovku. Krok 3 Pro rychlý přistup k aplikaci je možne přidat si stranku do svých žaložek. Apple ios Uživatelé: Prosím klepněte na Sdílet. Android: Prosím přidejte zástupce. Hotovo! Od této chvíle jste od té pravé hadice pro vás jen pár kliknutí! Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Další technické údaje jsou dostupné na Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 0 C a jsou jen přibližné.

50 NORRES ve SVĚTĚ Germany UK Poland China France Czech Republic USA Taiwan Výroba, sklad, distribuce Sklad, distribuce NORRES Schlauchtechnik GmbH Am Stadthafen Gelsenkirchen GERMANY Phone Fax info@norres.de NORRES France SARL 7 D rue des Blancs Monts Z.A.C. Les Blancs Monts Cormontreuil FRANCE Phone info@norres.fr NORRES Polska Sp. z o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne POLAND Phone info@norres.pl NORRES Czech s.r.o Novoveská 55/5j Ostrava, Mariánské Hory CZECH REPUBLIC Phone info@norres.cz NORRES UK LTD Unit 10, Mount Street Business Park Nechells, Birmingham, B7 5QU UNITED KINGDOM Phone info@norres.co.uk NORRES North America Inc. 50 Foundation Drive South Bend, IN 4668 UNITED STATES Phone Toll Free NORRES 0 info@norres.us NORRES Industrial Hoses (Shanghai) Co., Ltd. 上海浦东新区上丰路 955 号 4 幢一层西首 West of Floor 1, Building 4, No. 955, Shang Feng Rd., Pudong, 0101 Shanghai P.R. CHINA Phone info@norres.cn NORRES Taiwan Co,. Ltd. 桃園市蘆竹區經國路 89 號 5 樓 5F., No. 89, Jingguo Rd., Luzhu Dist. Taoyuan City TAIWAN (R.O.C.) Phone info@norres.tw
