1 Introduction LIQUIfit Markets FSCE: Fluid System Connectors Division Europe

2 FSCE Offer Pro rozvody pitné vody a potravinářských kapalných médií nabízíme LIQUIfit. Tělo Těsnění Mazivo Upínací kleština Upínací pouzdro Bio polymer EPDM USDA H1 Nerezová ocel Polymer HR 4 barypři95 C Do 16 barůpři20 C Benefits: -25% úspora místa - široká nabídka prvků -nízkácena - plně certifikováno (NSF, ACS, FDA ) - PTFE těsnění

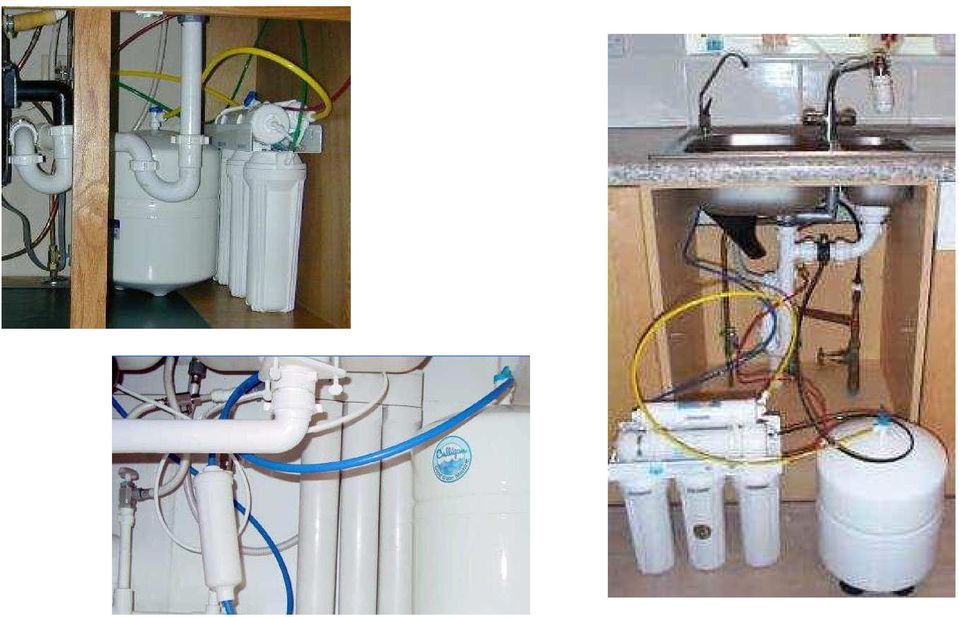

3 1-Úpravy vody:

4

5 Nápojovéautomaty: Nápojovéautomaty pro teplou a studenou vodu

6 Nápojováa výčepnízařízení

7 Kávovary a espresa

8 Espresa a kávovary Profesionální Poloprofesionální Domácí

9 LF3800 / LF3900 Odolnépodmínkám: - Ve slaném prostředí(mořská voda). - Pro vnější využití(uv záření, extrémní vnější podmínky). - V průmyslovém agresivním prostředí. - Při časté sterilizaci. 9

10 LF3800 / LF3900 Vhodnépro: - Potravinářské procesy - Zdravotnictví - Chemický průmysl - Papírenský průmysl 10

11 LF3800 / LF3900 Pracovnírozsah: +120 C* -20 C * Při specifických podmínkách až 150 C. 30 barů max Vakuum99% 11

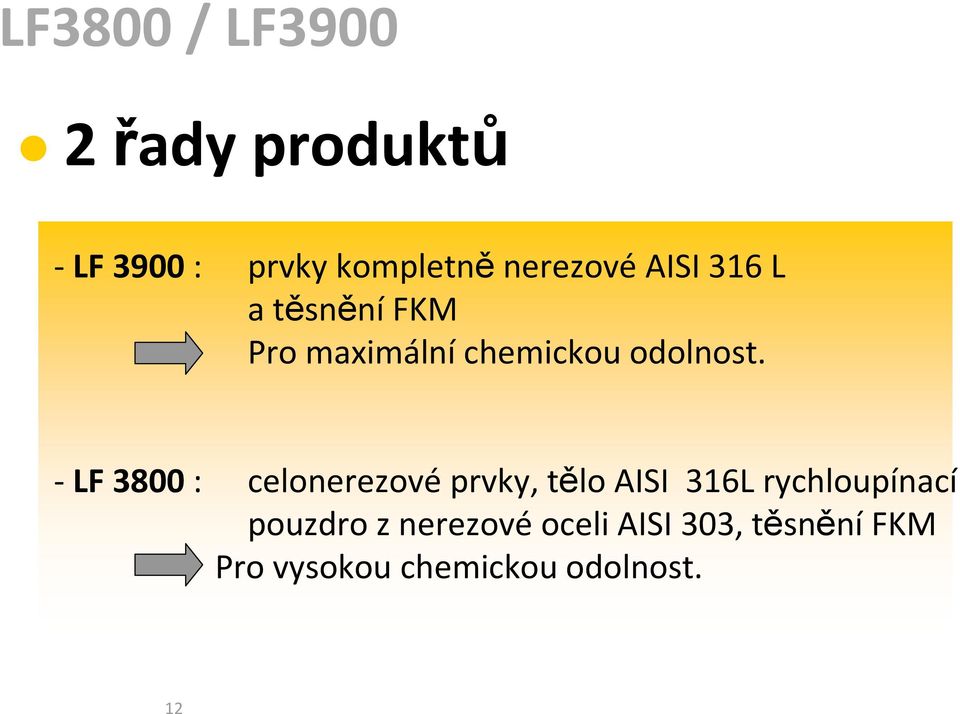

12 LF3800 / LF řady produktů -LF 3900 : prvky kompletněnerezovéaisi 316 L a těsnění FKM Pro maximální chemickou odolnost. - LF 3800 : celonerezové prvky, tělo AISI 316L rychloupínací pouzdro z nerezové oceli AISI 303, těsnění FKM Pro vysokou chemickou odolnost. 12

13 LF3800 / LF3900 Materiál Pouzdro-nerezováocel316L v řadě3900 Pouzdro-nerezová ocel 303 v řadě 3800 Tělo z nerezové oceli 316L Rychloupínací kleština z nerezovéoceli 316L Závitová část z nerezovéoceli 316L, BSPP a BSPT FKM těsnění 13

14 LF3800 / LF3900 Nejširší nabídka na trhu - 2 typové řady pro různé podmínky použití: LF 3900 a LF typů produktů: * pro průměry od 4 mm do 12 mm * pro závity od M5 do ½. -2 typy závitů:kuželový a válcový. 14

15 LF3800 / LF3900 Snadno čistitelnéprvky - Hladký povrch. - Snížené retenční zony. - Maximální zatěsnění závitové základny. 15

16 LF3800 / LF3900 Spolehlivýa robustnídesign - Skvělý rychloupínací systém. - Odolnost mechanickému namáhání. -FKM těsněníodolnévětšiněagresivních chemikálií % výstupní kontrola. 16

17 Technickéúdaje&výhody Leštěný povrch Provedeníumožňuje snadnou sanitaci Plynulé přechody Sražené hrany Snížení retence na minimum Minimalizace kontaminace potravin. 17

18 Technickéúdaje &výhody Robustnídesign, vysokáodolnost proti poškození. Bez rizika uvolnění částí prvků. Celokovovéprovedeníprvku umožňuje snadnou detekci při poškození zařízení. Bez rizika pro potravináře. 18

19 LF3800 / LF3900 Certifikáty 1935/2004/CE American food and drugs administration USDA H1 grease Rohs Free of hazardous substances 19

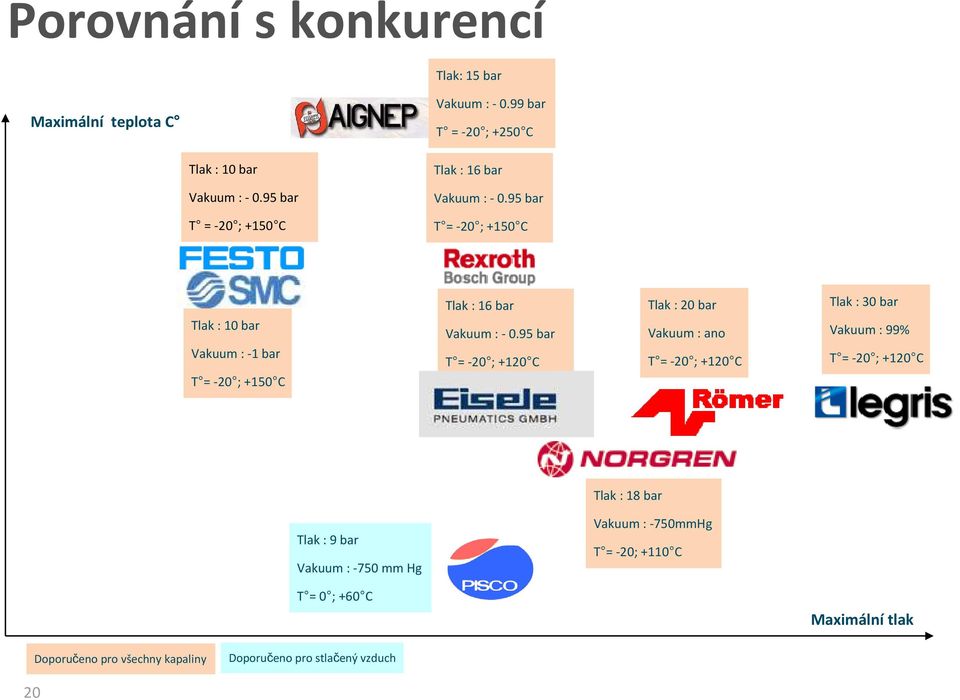

20 Porovnánís konkurencí Tlak: 15 bar Maximální teplota C Vakuum: -0.99bar T = -20 ; +250 C Tlak: 10 bar Tlak: 16 bar Vakuum : bar Vakuum : bar T = -20 ; +150 C T = -20 ; +150 C Tlak: 10 bar Vakuum : -1 bar T = -20 ; +150 C Tlak: 16 bar Vakuum : bar T = -20 ; +120 C Tlak: 20 bar Vakuum : ano T = -20 ; +120 C Tlak: 30 bar Vakuum : 99% T = -20 ; +120 C Tlak: 18 bar Tlak: 9 bar Vakuum : -750 mm Hg Vakuum : -750mmHg T = -20; +110 C T = 0 ; +60 C Maximální tlak Doporučeno pro všechny kapaliny Doporučeno pro stlačený vzduch 20

21 LF3800 / LF3900 Hadice Všechny trubky splňujícertifikaci 1935/2004/CE a FDA. 21

22 LF3800 / LF3900 Balení LF 3800 : 2 kusy/ boxu LF 3900 : 2 kusy /boxu Každý kus je zabalen zvlášť 22

23 LF3800 / LF3900 Jak rozpoznat LF 3800 a LF

24 LF3800 / LF3900 Marketingová podpora Katalog pro potravinářské technologie Produktový katalog LF3800 / LF3900 Web : Mailová podora (PDF) 24

25 Technické parametry Použití pro: Všechny kapaliny a plyny kompatibilní s použitými materiály na prvku Pracovní tlak: Pracovní teplota: 30 barů LF 3600 Od -20 C do 150 C Vakuum: 99% (755 mm Hg) Maximální moment dotažení LF 3600, BSPP a metrických závitů Jak rozpoznáme novou generaci Použitelné pro hadice Polyuretanové Polyamidové Polyethylenové Fluorpolymerové Anti-spark Certifikace Prvky LF 3600 odpovídají následujícím standardům

26 Svařování Obrábění Automobilový průmysl Tisk Potravinářství Nápojová technika Zdravotnictví Rozšíření technických parametrů Odolnost do 150 C a 30 barů Výborná odolnost proti pulzním tlakům a vakuu Rychloupínací koncovka s dlouhou životností Vysoce odolná povrchová úprava proti korozi a abrazi Provedení prvků s minimálními tlakovými ztrátami Použitelné ve specializovaných procesech Použitelné v potravinářství Materiály odpovídají standardu FDA a Evropským regulativám 1935/2004/EC Minimální zástavbové rozměry Optimální kombinace robustnosti prvků s minimálními zástavbovými rozměry Garance kvality a široký sortiment 100 % kontrola výroby Více než 250 prvků ve skupině
