HSI 90. Kabelová průchodka se systémem.

Transkript

1 Kabelové průchodky Napětí V-Body / V-Insert / V-Guard HSI 90. Kabelová průchodka se systémem. Dlouhá životnost. Mnoho aplikací. Od vynálezce kabelové průchodky Through-the-wall intelligence. Cable and Pipe Sealing Systems

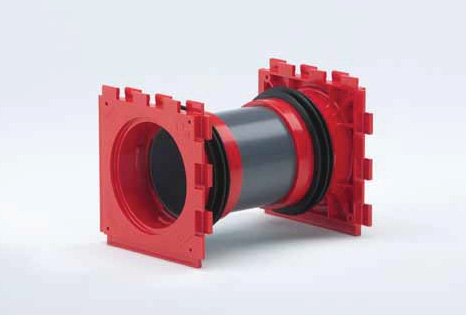

2 V-Body. Ucpávky. Plynotěsné a vodotěsné do 2 bar Kabelová průchodka pro nejvyšší požadavky. Tato kabelová průchodka HSI 90 je inovační novinkou a udává nová měřítka pro části určené do betonu. Průchodka HSI 90 lícuje s bedněním a je přizpůsobena ke snadnému uchycení. Osvědčený modulový rám HSI 90 je univerzálním řešení při projektování hrubé stavby s plynotěsnými a vodotěsnými systémy. Jednoduchá ucpávka HSI 90-K je vhodná pro jednostranné utěsnění. Čisté a polohově zajištěné vytvoření bloků může být prováděno přímo při montáži na stavbě. Dvojitá ucpávka HSI 90-K2 je vhodná pro oboustranné utěsnění a nabízí nejen pro stavbu trafostanic zdvojenou bezpečnost. Kabelovou průchodku HSI 90 lze dodat jednotlivě nebo jako blokové uspořádání odpovídající síle stěny. Nově použité ekologické spojovací těsnění TPE (termoplastický elastomer) zaručuje pomocí 3-pásmové těsnění absolutní těsnost vůči betonu. V-Body 1. Jednoduchá ucpávka HSI 90-K/X. V-Body 2. Dvojitá ucpávka HSI 90-K2/X. Objednací č.: HSI 90-K/X Přednosti na první pohled. po zabetonování těsné vůči tlaku do 2 baru od tloušťky stěny 50 mm pro kabel od Ø 4-80 mm zásuvný rám pro vytvoření bloků Vhodné pro těsnicí systémy: systémové víko HSI 90 pryžové stlačitelné těsnění P-CABLE Vhodné pro systémy přípojek: systém připojení kabelů KES nebo hladkých popřípadě vlnitých trubek do Ø 110 mm Objednací č.: HSI 90-K2/X Přednosti na první pohled. po zabetonování těsné vůči tlaku do 2 baru od tloušťky stěny 100 mm pro kabel od Ø 4-80 mm zásuvný rám pro vytvoření bloků Vhodné pro těsnicí systémy: systémové víko HSI 90 pryžové stlačitelné těsnění P-CABLE Vhodné pro systémy přípojek: systém připojení kabelů KES nebo hladkých popřípadě vlnitých trubek do Ø 110 mm Takto udáte správně objednací číslo: HSI 90 K/X Takto udáte správně objednací číslo: HSI 90 K2/X Označení systému Jednostranné připojení systému Tloušťka stěny v mm Označení systému Oboustranné připojení systému Tloušťka stěny v mm Příklad použití jako bloku 2x5 (na místě) Příklad objednání jako bloku 2x5 pro tloušťku stěny 200 mm: Objednací číslo HSI 90-2x5-K2/ mm Rozměr rámu 145 x 145 mm 685 mm 280 mm 135 mm Rozměr rámu 145 x 145 mm 685 mm 280 mm

3 V-Body. Šikmé ucpávky. Utěsnění systému HSI 90 pro speciální požadavky. Tato šikmá těsnicí ucpávka HSI 90 je vhodná pro průchody kabelů vedené šikmo v jakémkoli směru v úhlu 30, 45 nebo 60. Obsahuje šikmou těsnicí ucpávku dodávanou podle požadavku jako jednoduchou nebo dvojitou jakož i jako jednořadý blok připravený k montáži na stavbě. Šikmá těsnicí ucpávka je součástí nově vyvinuté skupiny výrobků HSI 90 a udává nová měřítka pro částí určené do betonu. Šíkmá ucpávka HSI 90 lícuje s bedněním a je přizpůsobena ke snadnému uchycení. Osvědčený modulový rám HSI 90 je univerzálním řešením při projekci hrubé stavby s plynotěsnými a vodotěsnými systémy. Ekologické spojovací těsnění TPE (termoplastický elastomer) zaručuje pomocí 3-pásmového těsnění absolutní těsnost vůči betonu. Příklad objednávky: HSI 90-1x3-K2 S45/X Přednosti na první pohled. připraveno pro vestavbu do stěny nebo stropu s ocelovým nosným rámem z St 37 a klíny ze Styroporu pro vymezení prostoru pro montáž systémových vík. k dostání jako jednoduchá nebo dvojitá ucpávka těsnost do tlaku 2 baru pro kabely Ø 4-80 mm Vhodné pro těsnicí systémy systémová víka HSI 90 těsnění P-CABLE Vhodné pro připojovací systémy: systém připojení kabelů KES nebo hladkých popř. vlnité trubky do Ø 110 mm Objednávka/nomenklatura: HSI 90 1xZ- K2 S /X Označení systému počet průchodů vedle sebe K = (jednoduchá těsnicí ucpávka) K2 = (dvojitá těsnicí ucpávka) tloušťka stěny v mm šikmost vestavby 30 /40 /60 Příklad objednávky: Vícenásobný zkosený blok 1x5-řad tloušťka stěny 30 cm a 45 zkosené vedení kabelu Obj. č.: HSI 90-1x5-K2 S45/300 Technické údaje pro šikmé těsnicí ucpávky HSI 90 Zkosení vestavby S ve Jednoduchá těsnicí ucpávka. Vzorec pro rezervní výši Z - mm Dvojitá těsnicí ucpávka. Vzorec pro výši ucpávky Y- mm vnější stavební rozměr šikmá 2 x HSI 90-1xZ- K S45 /X jednoduchá ucpávka vnější stavební rozměr šikmá 2 x HSI 90-1xZ- K2 S45 /X dvojitá ucpávka 30 Z = 0,577 x (X + 185) Z = 0,577 x (X + 216,74) S[ ] Y S[ ] Y 45 Z = X + 208,3 Z = X + 247,2 60 Z = 1,732 x (X + 277) Z = 1,732 x (X + 353,9) Z 100 mm Z 100 mm S = zkosení vestavby Z = min. rezervní výška X = tloušťka stěny Styropor výplň Styropor výplň Styropor výplň Pro spolehlivé zabetonování by vzdálenost jednotlivých sestav měla být min. 100 mm. min. tloušťka stěny = 180 mm bei S = 30/45 = 220 mm bei S = 60 min. tloušťka stěny = 200 mm bei S = 30 = 210 mm bei S = 45 = 220 mm bei S = 60 Další speciální řešení dle poptávky

4 V-CABLE HSI 90 příslušenství. Pro systémové víko V-Insert. HSI 90 Zaslepovací zátky. Pro systémové víko Hrdlo Ø i mm Objednací číslo HSI 90-D3/32 32 VS 32 HSI 90-D6/20 20 VS 20 HSI 90 Systémová víka s hrdly. Pro systémové víko Hrdlo Ø i mm Objednací číslo se 3 hrdly HSI 90-D3/32 32 AK.3F ,2 HSI 90-D6/20 20 AK.3F ,2 se 4 hrdly HSI 90-D3/32 32 AK.4F HSI 90-D6/20 20 AK.4F Zaslepovací zátky VS 32popř. VS 20 Objímky se 3 popř. 4 hrdly Kloubové klíče Nářadí Univerzální nářadí pro otevření uzavíracího víka Univerzální nářadí pro otevření systémového víka s okolním těsněním Objednací číslo SLS 6 G SLS 6 GD Prostředek k očištění kabelů objednací číslo: KR 60 Dóza 500 ml se šroubovým uzávěrem. Vhodná k ekologickému očištění kabelů. Tavný lepicí pásek objednací číslo: Hatetherm Tavný lepicí pásek svařitelný za studena. Ke spolehlivému utěsnění a spojení pláště kabelu, plastů a kovů. Role: délka 3 m, šíře 35 mm. Kloubový klíč SLS 6 G Kloubový klíč SLS 6 GD Náhradní smrštitelné manžety smršťování za tepla. Označení výrobku Délka manžety (mm) Objednací číslo: Systémové víko HSI 90 HSI 90-D1/ TM HSI 90-D3/ TM HSI 90-D6/ TM Náhradní smrštitelné manžety smršťování za studena Označení výrobku Délka manžety (mm) Objednací číslo: Systémové víko HSI 90 HSI 90-D1/82-KS 235 KS HSI 90-D3/32-KS 178 KS HSI 90-D6/20-KS 229 KS

5 Best.-Bez.: HSI 90-DF V-Insert. Systémové víko. V-Guard. Připojení kabelových chrániček. Systémová víka pro smršťovací techniku s různě velkými hrdly sestávají ze stabilního vysoce kvalitního plastu (PC-polykarbonát). Utěsnění smršťováním za tepla nebo za studena nabízí širokou oblast utěsnění. Manžety smrštitelné za studena umožňují snadnou a rychlou montáž. Nevyužitá hrdla mohou být podle potřeby zaslepena zátkami VS. Bajonetový uzávěr s prakticky vytvarovanou červenou převlečnou maticí umožňuje rychlou a spolehlivou ruční montáž. Pro uzavření neosazených otvorů se používá zaslepovací víko HSI 90-D. Systémová víka pro připojení kabelových chrániček s různě velkými hrdly nabízí možnosti připojení pro všechny běžné hladké a vlnité plastové chráničky kabelů z PVC,PE-HD a PP. Na výběr je smršťovací technika za tepla a za studena (KS), obsáhlá technika manžet (M), násuvných objímek (SM) nebo lepicích objímek (KM). V závislosti na výrobci chrániček se zde dosahuje těsnosti do 0,5 bar (např. DIN T2). Bajonetový uzávěr s prakticky vytvarovanou červenou převlečnou maticí umožňuje rychlou a spolehlivou ruční montáž. Pro uzavření neosazených otvorů se používá zaslepovací víko HSI 90-D. Obj. č.: HSI 90 - D1/82 Obj. č.: HSI 90 - D3/32 Obj. č.:hsi 90 - M110 Obj. č.:hsi 90 - M110 WR Obj. č.:hsi 90 - D6/20 Obj. č.:hsi 90 - D HSI 90 smršťovací technika za tepla HSI 90 smršťovací technika ø i (mm) Kabel/trubka -ø a (mm) Objednací číslo ø a trubky (mm) Objednací číslo 1 hrdlo HSI 90-D1/82 3 hrdla HSI 90-D3/32 6 hrdel HSI 90-D6/20 Uzavřené Systémové víko HSI 90-D Zátky 32 VS 32 Zátky 20 VS HSI 90-M HSI 90-M110 pro hladké kabelové chráničky HSI 90-M110 WR pro vlnité trubky, včetně svorek WR Vlnitá trubka Nutno uvést výrobce a typ vlnité trubky HSI 90 smršťovací technika za studena ø i (mm) Kabel/trubka -ø a (mm) Objednací číslo 1 hrdlo HSI 90-D1/82 KS 3 hrdla HSI 90-D3/32 KS 6 hrdel HSI 90-D6/20 KS HSI 90 Násuvné objímka Smršťování za studena ø a trubky (mm) Objednací číslo 75 HSI 90-D75 (objímka) 75 HSI 90-D75 KS KS smršťování za studena

6 V-Body 3. Hliníková příruba HSI 90-DF. Utěsnění systémů pro zvláštní požadavky. Jako utěsnění pro jádrová vrtání nabízí čtvercová příruba z velmi jakostní, povětrnosti odolné hliníkové slitiny univerzální utěsnění systémů s osvědčeným (se západkou) Snap-In-systémem HSI 90. Tento systém se hodí také pro montáž u většiny modulových a kontejnerových stěn. Rozsah dodávky: příruba k dodatečnému upevnění pomocí hmoždinek s těsněním a upevňovacími prvky pro betonové stěny. Pro jádrová vrtání max. Ø 90 mm. přednosti na první pohled. utěsnění vůči tlaku pro jádrová vrtání vhodné pro většinu modulových a kontejnerových systémů připojení systémových vík se smršťovací technikou připojení KES-M/systémů prázdných trubek Důležité rozměry: rozměr hran 185 mm x 185 mm rozteč os min. 185 mm výška nástavby 46 mm těsnění z EPDM tloušťka 10 mm Objednací číslo: HSI 90-DF Důležité funkční rozměry. Hliníková příruba HSI 90-DF Kompetentní pomoc od firmy Hauff-Technik. Chtěli byste se Vašemu architektovi a stavebníkovi kompetentně zodpovídat? Nabízíme bezplatné školení na téma Odborná utěsnění budov. Máte-li zájem, spojte se jednoduše s námi. Stačí jedno zavolání nebo jeden . Chtěli byste se více dozvědět o jiných výrobcích firmy Hauff-Technik? Navštivte naše webové stránky kde naleznete všechny důležité informace a budete automaticky navedeni k správnému výrobku. 185 Jádrové vrtání max. Ø 90 mm 185 Řez The information provided in this brochure is based on our existing technical knowledge and experience. Because of the large number of possible influences to which the products can be subjected during handling and in use, the information provided can be used only as a guide. It does not relieve installation engineers or users of the products from the responsibility of carrying out their own tests and trials. We will replace all parts which are unserviceable due to defective materials. We will not replace parts with faults resulting from transport, storage or incorrect installation. Jsme tady pro Vás. Zcela jedno jaké požadavky a přání máte dodáme Vám každé provedení rychle a cenově výhodně. Mluvte s námi! Velmi rádi Vám osobně poradíme bettra Přístavní 1190/ Praha 7 Tel./fax: Mobil: bettra@bettra.cz
