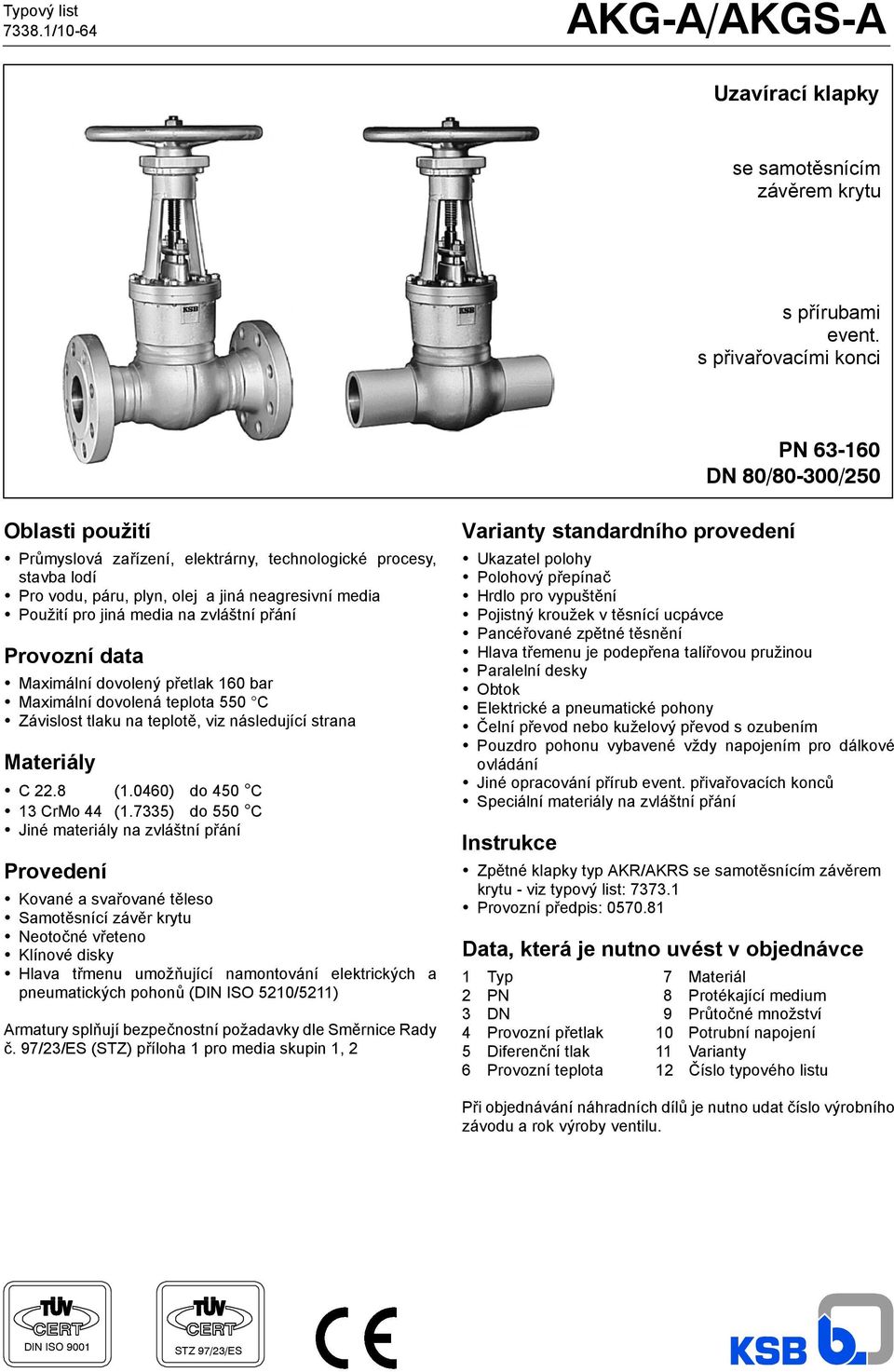

1 Typový list /10-64 AKG-A/AKGS-A Uzavírací klapky se samotěsnícím závěrem krytu spřírubami event. s přivařovacími konci PN DN 80/80-300/250 Oblasti použití Průmyslová zařízení, elektrárny, technologické procesy, stavba lodí Pro vodu, páru, plyn, olej a jiná neagresivní media Použití pro jiná media na zvláštní přání Provozní data Maximální dovolený přetlak 160 bar Maximální dovolená teplota 550 C Závislost tlaku na teplotě, viz následující strana Materiály C 22.8 (1.0460) do 450 C 13 CrMo 44 (1.7335) do 550 C Jiné materiály na zvláštní přání Provedení Kované a svařované těleso Samotěsnící závěr krytu Neotočné vřeteno Klínové disky Hlava třmenu umožňující namontování elektrických a pneumatických pohonů (DIN ISO 5210/5211) Armatury splňují bezpečnostní požadavky dle Směrnice Rady č. 97/23/ES (STZ) příloha 1 pro media skupin 1, 2 Varianty standardního provedení Ukazatel polohy Polohový přepínač Hrdlo pro vypuštění Pojistnýkroužekvtěsnící ucpávce Pancéřované zpětné těsnění Hlava třemenu je podepřena talířovou pružinou Paralelní desky Obtok Elektrické a pneumatické pohony Čelní převod nebo kuželový převod s ozubením Pouzdro pohonu vybavené vždy napojením pro dálkové ovládání Jiné opracování přírub event. přivařovacích konců Speciální materiály na zvláštní přání Instrukce Zpětné klapky typ AKR/AKRS se samotěsnícím závěrem krytu - viz typový list: Provozní předpis: Data, která je nutno uvést v objednávce 1 Typ 7 Materiál 2 PN 8 Protékající medium 3 DN 9 Průtočné množství 4 Provozní přetlak 10 Potrubní napojení 5 Diferenční tlak 11 Varianty 6 Provozní teplota 12 Číslo typového listu Při objednávání náhradních dílů je nutno udat číslo výrobního závodu a rok výroby ventilu. DIN ISO 9001 STZ 97/23/ES

2 Tabulky závislosti tlaku na teplotě Typ AKG-A AKG-A/AKGS-A jmenovitý tlak materiál číslo materiálu Povolené provozní přetlaky v bar při teplotách ve C PN Cr Mo C Cr Mo C C Cr Mo Typ AKGS-A jmenovitý tlak materiál číslo materiálu Povolené provozní přetlaky v bar při teplotách ve C PN C / Cr Mo AKG-A AKGS-A Materiály díl č. název teplota materiály poznámka 100 těleso těleso kované a svařované v zápustce 723 příruba hrdlo do 450 C C možnost přizpůsobení materiálu k potrubí 139 uzavírací díl do 550 CC 13 Cr Mo *) klín 367 *) držák klínu 162 kryt s třmenem C22N svařovaná konstrukce do 550 C hrdlo 13 Cr Mo Těsnící těleso do 450 C navařování tvrdé vrstvy plochy klín do 550 C stellit navařeno 200 *) vřeteno X35CrMo hřídel vřetena leštěná válečky *) těsnící kroužek grafit bezešvé provedení 452 brýle ucpávky 13 Cr Mo *) těsnění ucpávky do 550 CC grafit kroužky lisované ve formě 501 kroužek, vícedílný 13 Cr Mo *) závitové pouzdro Cu Zn 35 Ni na cylindrickém válečkovém ložisku 961 *) ruční kolo MEEHANITE GG-25 DN 150 z oceli (přivařeno) *) Doporučené náhradní díly 2

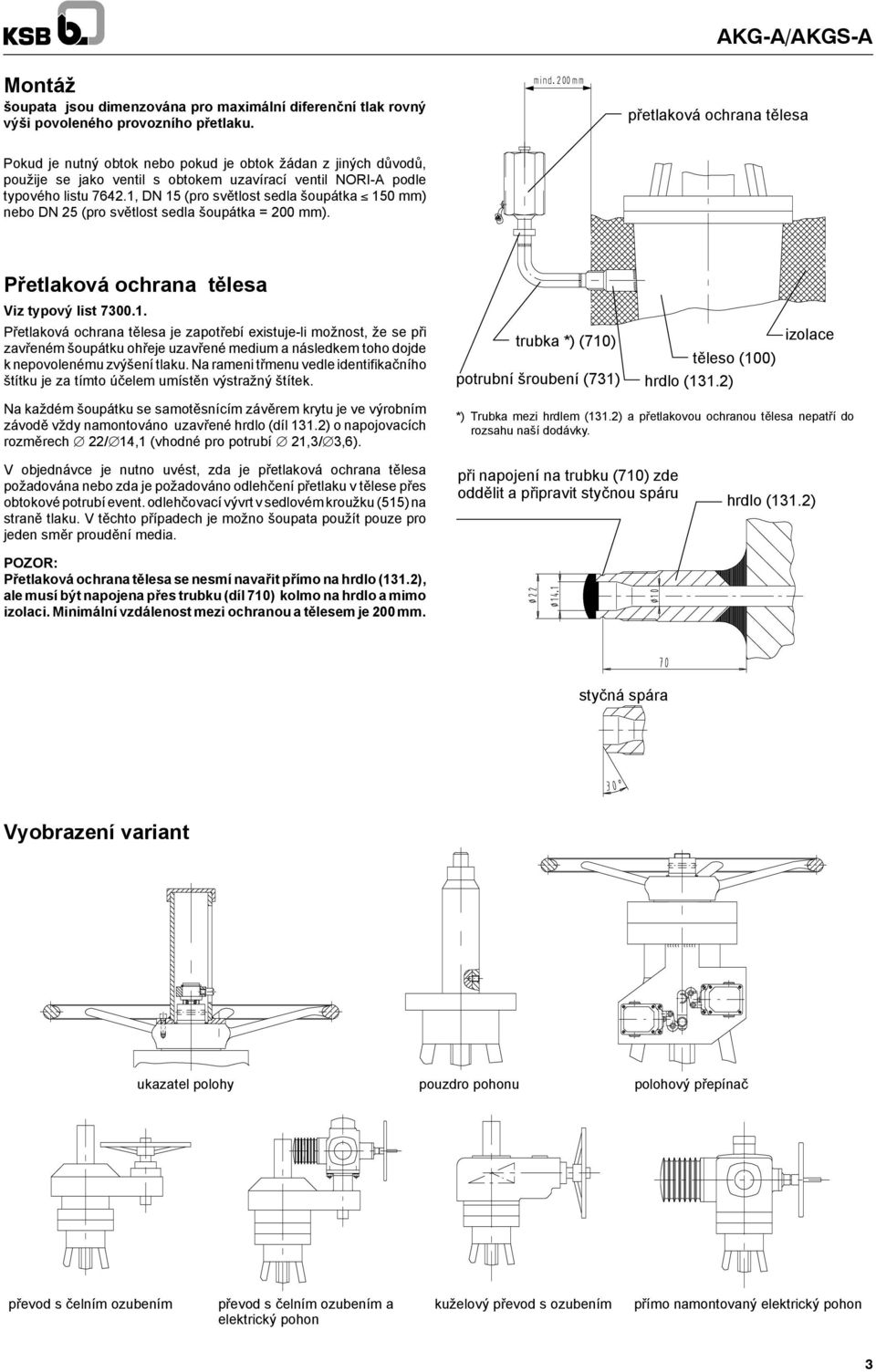

3 Montáž šoupata jsou dimenzována pro maximální diferenční tlak rovný výši povoleného provozního přetlaku. přetlaková ochrana tělesa Pokud je nutný obtok nebo pokud je obtok žádan z jiných důvodů, použije se jako ventil s obtokem uzavírací ventil NORI-A podle typového listu , DN 15 (pro světlost sedla šoupátka 150 mm) nebo DN 25 (pro světlost sedla šoupátka = 200 mm). Přetlaková ochrana tělesa Viz typový list Přetlaková ochrana tělesa je zapotřebí existuje-li možnost, že se při zavřeném šoupátku ohřeje uzavřené medium a následkem toho dojde k nepovolenému zvýšení tlaku. Na rameni třmenu vedle identifikačního štítku je za tímto účelem umístěn výstražný štítek. trubka *) (710) potrubní šroubení (731) těleso (100) hrdlo (131.2) izolace Na každém šoupátku se samotěsnícím závěrem krytu je ve výrobním závodě vždy namontováno uzavřené hrdlo (díl 131.2) o napojovacích rozměrech 22/ 14,1 (vhodné pro potrubí 21,3/ 3,6). *) Trubka mezi hrdlem (131.2) a přetlakovou ochranou tělesa nepatří do rozsahu naší dodávky. V objednávce je nutno uvést, zda je přetlaková ochrana tělesa požadována nebo zda je požadováno odlehčení přetlaku v tělese přes obtokové potrubí event. odlehčovací vývrt v sedlovém kroužku (515) na straně tlaku. V těchto případech je možno šoupata použít pouze pro jeden směr proudění media. POZOR: Přetlaková ochrana tělesa se nesmí navařit přímo na hrdlo (131.2), ale musí být napojena přes trubku (díl 710) kolmo na hrdlo a mimo izolaci. Minimální vzdálenost mezi ochranou a tělesem je 200 mm. při napojení na trubku (710) zde oddělit a připravit styčnou spáru hrdlo (131.2) styčná spára Vyobrazení variant ukazatel polohy pouzdro pohonu polohový přepínač převod s čelním ozubením převod s čelním ozubením a elektrický pohon kuželový převod s ozubením přímo namontovaný elektrický pohon 3

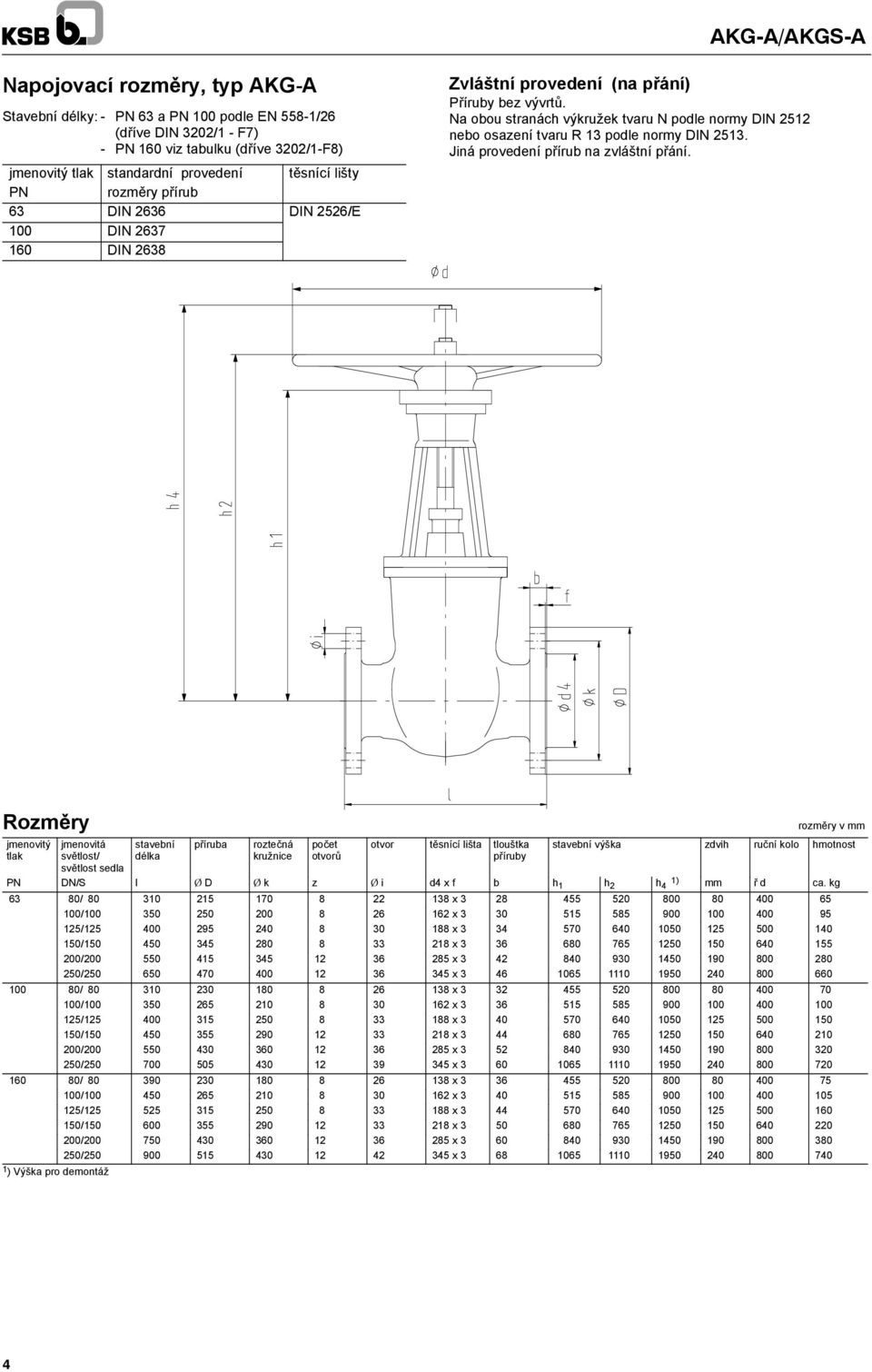

4 Napojovací rozměry, typ AKG-A Stavební délky: - PN 63 a PN 100 podle EN 558-1/26 (dříve DIN 3202/1 - F7) - PN 160 viz tabulku (dříve 3202/1-F8) jmenovitý tlak standardní provedení těsnící lišty PN rozměry přírub 63 DIN 2636 DIN 2526/E 100 DIN DIN 2638 Zvláštní provedení (na přání) Příruby bez vývrtů. Na obou stranách výkružek tvaru N podle normy DIN 2512 nebo osazení tvaru R 13 podle normy DIN Jiná provedení přírub na zvláštní přání. Rozměry jmenovitý tlak jmenovitá světlost/ světlost sedla stavební délka příruba roztečná kružnice počet otvorů otvor těsnící lišta tlouštka příruby rozměryvmm stavební výška zdvih ruční kolo hmotnost PN DN/S l Ø D Ø k z Ø i d4 x f b h 1 h 2 h 4 1) mm ř d ca. kg 63 80/ x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x ) Výška pro demontáž 4

5 Napojovací rozměry, typ AKGS-A Stavební délky podle normy DIN 3202/T2, řada 10 Přivařovací konce podle normy DIN 3239 Tvar styčné spáry podle normy DIN Jsou možné odchylky v provedení přivařovacích konců a/nebo ve tvarech styčné spáry, avšak pouze v rámci rozměrů A max ab min. Rozměry rozměryvmm jmenovitý tlak jmenovitá stavební přivařovací konce světlost/sv délka neopracované ětlost sedla přivařovací konce podle DIN 3239, tvar 1 tvar styčné spáry podle DIN PN 63 PN 100 PN 160 příslušné rozměry potrubí stavební výška zdvih ruční kolo hmotnost PN DN/S l Ø A max. Ø B min. Ø d 2 Ø d 3 1 ) PN 63 PN 100 PN 160 h 1 h 2 h 4 2 ) mm Ø d ca. kg 63/160 80/ ,5 88,9 x 4,0 88,9 x 4,0 88,9 x 6, / ,5 114,3 x 5,0 114,3 x 5,0 114,3 x 8, / ,5 114,3 x 5,0 114,3 x 5,0 114,3 x 8, / , ,5 139,7 x 4,5 139,7 x 6,3 139,7 x 10, / , ,5 139,7 x 4,5 139,7 x 6,3 139,7 x 10, / , ,5 168,3 x 5,6 168,3 x 7,1 168,3 x 12, / , ,5 168,3 x 5,6 168,3 x 7,1 168,3 x 12, / ,5 176, ,7 x 6,3 193,7 x 8,8 193,7 x 14, / ,5 199, ,1 x 7,1 219,1 x 10,0 219,1 x 16, / ,5 199, ,1 x 7,1 219,1 x 10,0 219,1 x 16, / ,5 231,5 273,0 x 8,8 273,0 x 12,5 273,0 x 22, / ,5 231,5 273,0 x 8,8 273,0 x 12,5 273,0 x 22, / ,5 276,5 323,9 x 11,0 323,9 x 14,2 323,9 x 25, )d 3 =d p podle normy DIN ) Výška pro demontáž 5

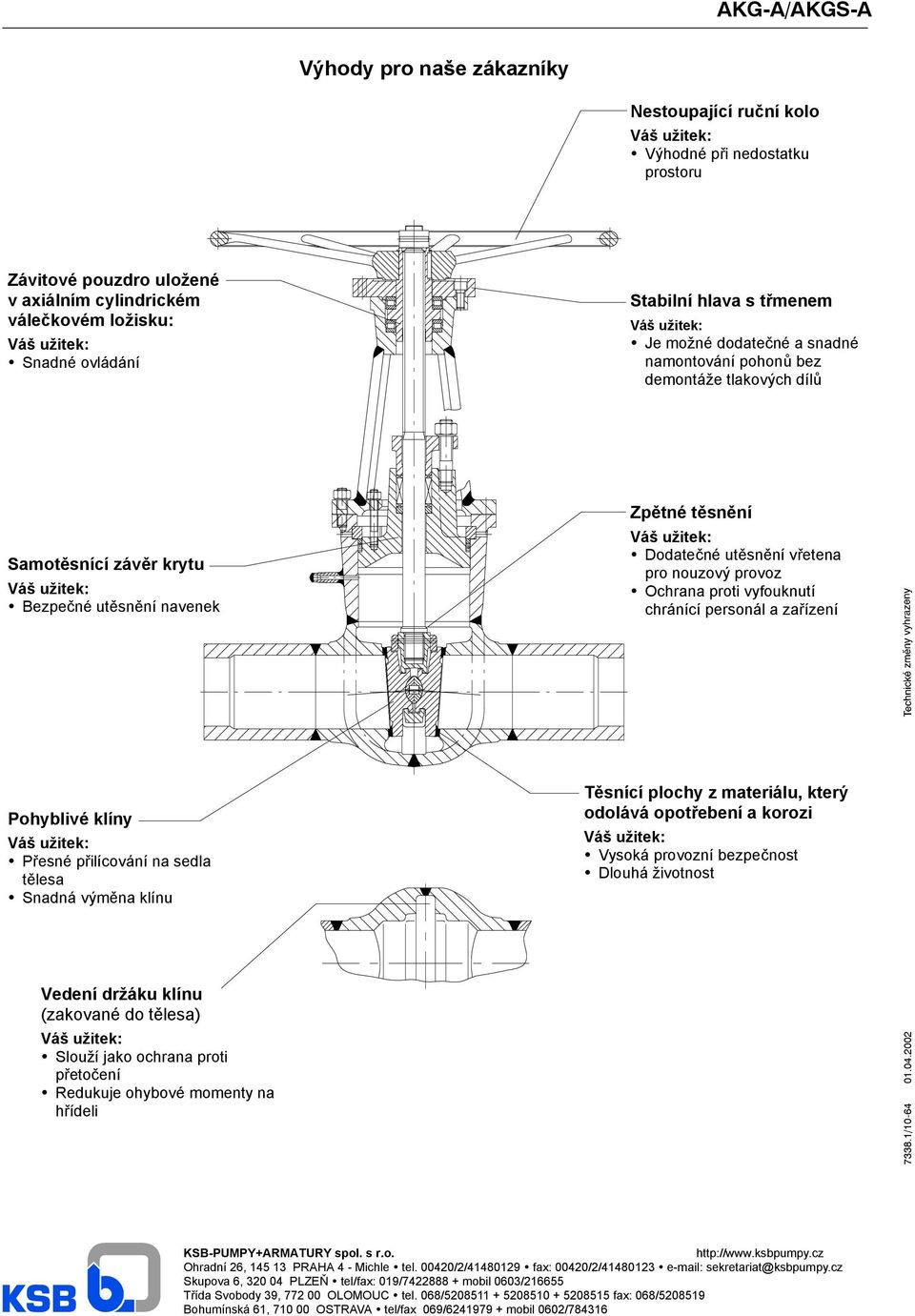

6 Výhody pro naše zákazníky Nestoupající ruční kolo Výhodné při nedostatku prostoru Závitové pouzdro uložené v axiálním cylindrickém válečkovém ložisku: Snadné ovládání Stabilní hlava s třmenem Je možné dodatečné a snadné namontování pohonů bez demontáže tlakových dílů Samotěsnící závěr krytu Bezpečné utěsnění navenek Zpětné těsnění Dodatečné utěsnění vřetena pro nouzový provoz Ochrana proti vyfouknutí chránící personál a zařízení Pohyblivé klíny Přesné přilícování na sedla tělesa Snadná výměna klínu Těsnící plochy z materiálu, který odolává opotřebení a korozi Vysoká provozní bezpečnost Dlouhá životnost Vedení držáku klínu (zakované do tělesa) Slouží jako ochrana proti přetočení Redukuje ohybové momenty na hřídeli /10-64 KSB-PUMPY+ARMATURY spol. s r.o. Ohradní 26, PRAHA 4 - Michle tel /2/ fax: 00420/2/ sekretariat@ksbpumpy.cz Skupova 6, PLZEŇ tel/fax: 019/ mobil 0603/ Třída Svobody 39, OLOMOUC tel. 068/ fax: 068/ Bohumínská 61, OSTRAVA tel/fax 069/ mobil 0602/784316
