Příruby a spojky Přírubový přechod UNIDAP DN

Transkript

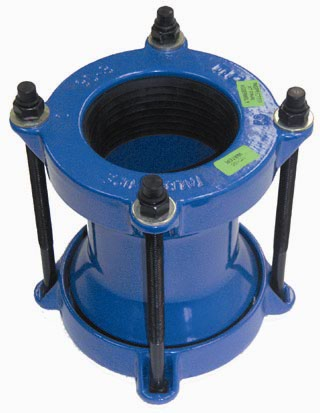

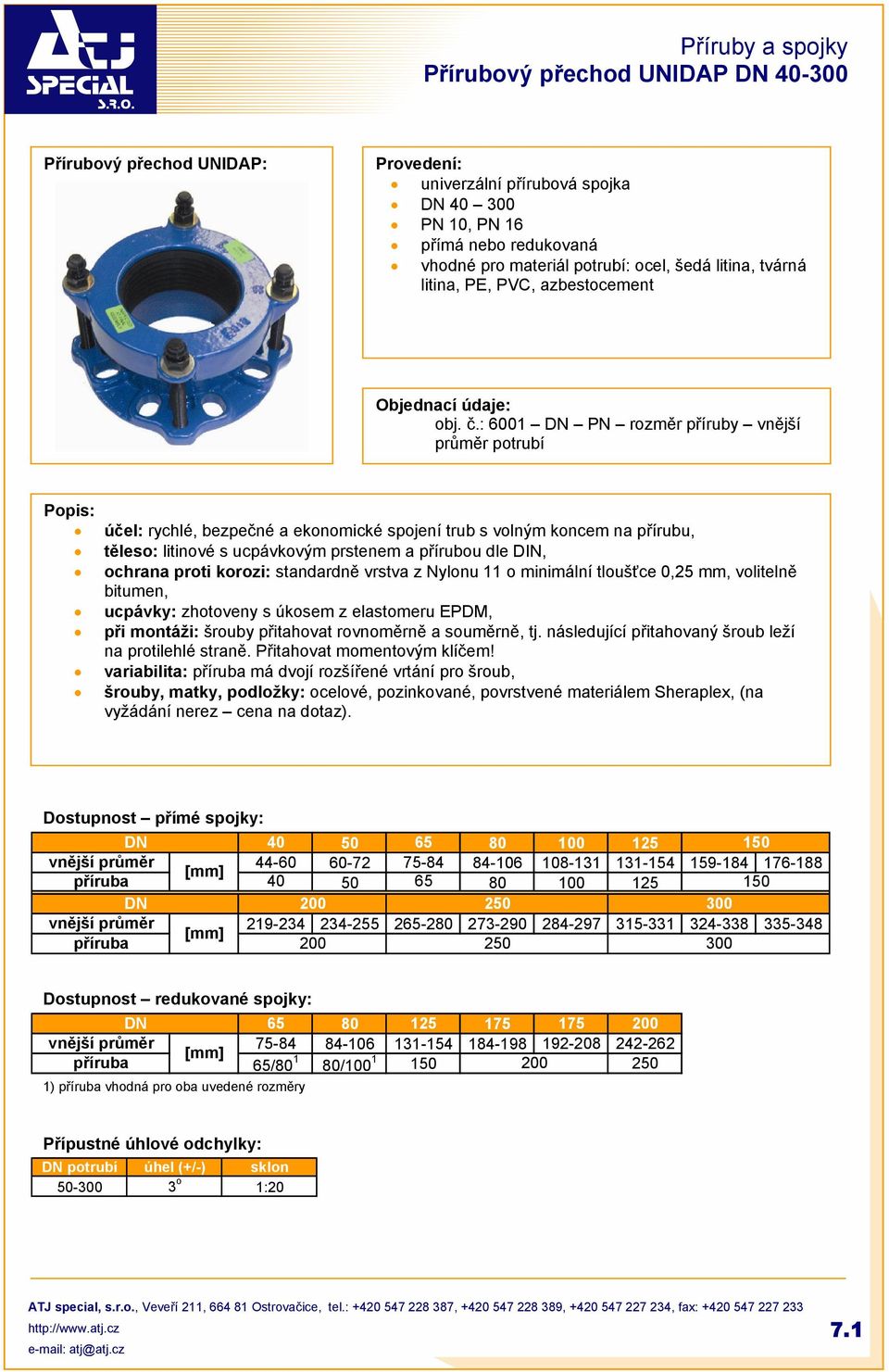

1 Přírubový přechod UNIDAP Přírubový přechod UNIDAP: univerzální přírubová spojka PN 10, PN 16 přímá nebo redukovaná vhodné pro materiál potrubí: ocel, šedá litina, tvárná litina, PE, PVC, azbestocement obj. č.: 6001 PN rozměr příruby vnější průměr potrubí účel: rychlé, bezpečné a ekonomické spojení trub s volným koncem na přírubu, těleso: litinové s ucpávkovým prstenem a přírubou dle DIN, ochrana proti korozi: standardně vrstva z Nylonu 11 o minimální tloušťce 0,25 mm, volitelně bitumen, ucpávky: zhotoveny s úkosem z elastomeru EPDM, při montáži: přitahovat rovnoměrně a souměrně, tj. následující přitahovaný šroub leží na protilehlé straně. Přitahovat momentovým klíčem! variabilita: příruba má dvojí rozšířené vrtání pro šroub,, matky, podložky: ocelové, pozinkované, povrstvené materiálem Sheraplex, (na vyžádání nerez cena na dotaz). Dostupnost přímé spojky: příruba příruba Dostupnost redukované spojky: příruba 65/ / ) příruba vhodná pro oba uvedené rozměry Přípustné úhlové odchylky: úhel (+/-) sklon o 1:20 7.1

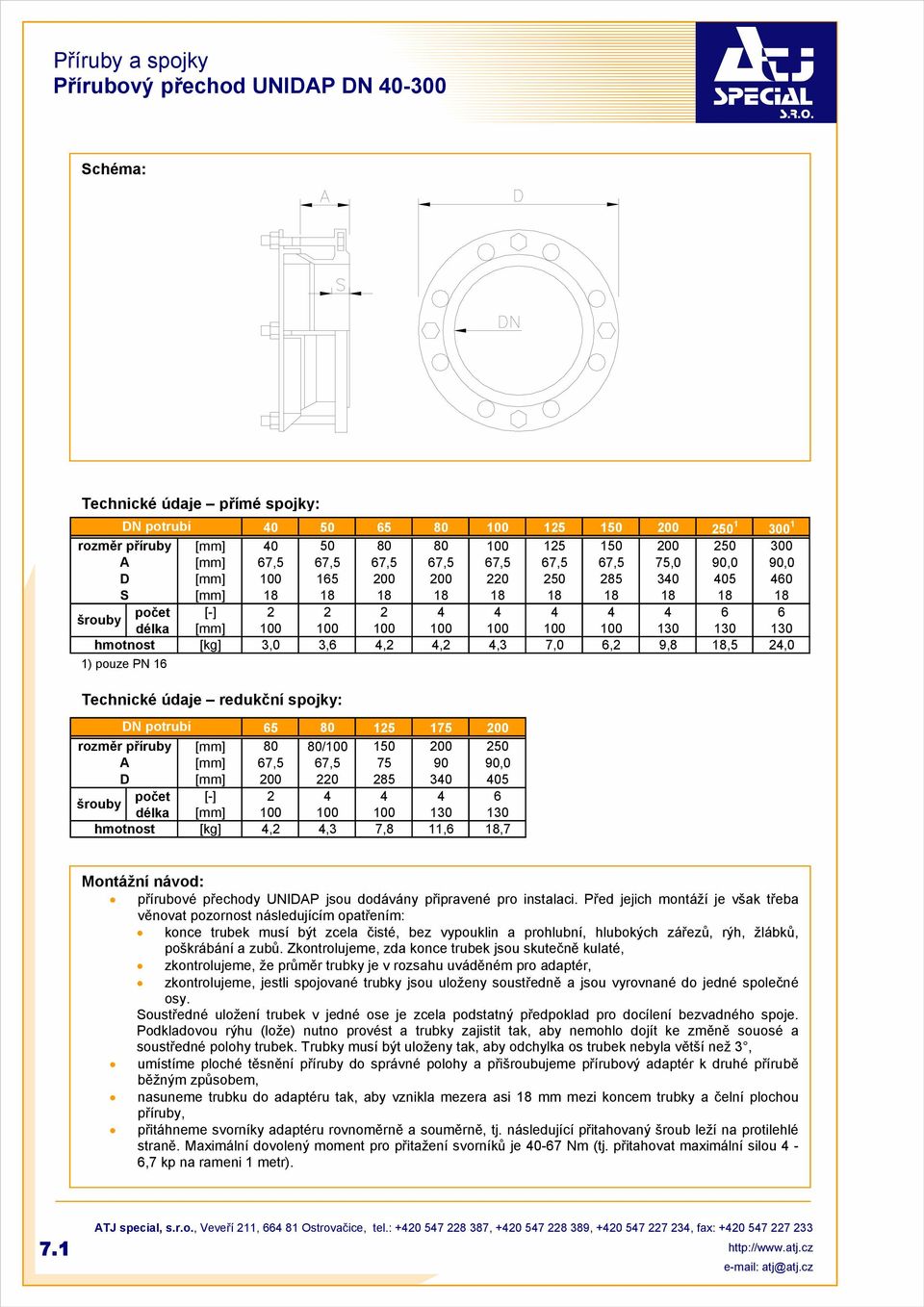

2 Přírubový přechod UNIDAP Technické údaje přímé spojky: rozměr příruby A 67,5 67,5 67,5 67,5 67,5 67,5 67,5 75,0 90,0 90,0 D S počet [-] délka hmotnost [kg] 3,0 3,6 4,2 4,2 4,3 7,0 6,2 9,8 18,5 24,0 1) pouze PN 16 Technické údaje redukční spojky: rozměr příruby 80 80/ A 67,5 67, ,0 D počet [-] délka hmotnost [kg] 4,2 4,3 7,8 11,6 18,7 Montážní návod: přírubové přechody UNIDAP jsou dodávány připravené pro instalaci. Před jejich montáží je však třeba věnovat pozornost následujícím opatřením: konce trubek musí být zcela čisté, bez vypouklin a prohlubní, hlubokých zářezů, rýh, žlábků, poškrábání a zubů. Zkontrolujeme, zda konce trubek jsou skutečně kulaté, zkontrolujeme, že průměr trubky je v rozsahu uváděném pro adaptér, zkontrolujeme, jestli spojované trubky jsou uloženy soustředně a jsou vyrovnané do jedné společné osy. Soustředné uložení trubek v jedné ose je zcela podstatný předpoklad pro docílení bezvadného spoje. Podkladovou rýhu (lože) nutno provést a trubky zajistit tak, aby nemohlo dojít ke změně souosé a soustředné polohy trubek. Trubky musí být uloženy tak, aby odchylka os trubek nebyla větší než 3, umístíme ploché těsnění příruby do správné polohy a přišroubujeme přírubový adaptér k druhé přírubě běžným způsobem, nasuneme trubku do adaptéru tak, aby vznikla mezera asi 18 mm mezi koncem trubky a čelní plochou příruby, přitáhneme svorníky adaptéru rovnoměrně a souměrně, tj. následující přitahovaný šroub leží na protilehlé straně. Maximální dovolený moment pro přitažení svorníků je Nm (tj. přitahovat maximální silou 4-6,7 kp na rameni 1 metr). 7.1

3 Přírubový přechod UNIDAP Přírubový přechod UNIDAP: univerzální přírubová spojka PN 10, PN 16 vhodné pro materiál potrubí: ocel, šedá litina, tvárná litina, PE, PVC, azbestocement obj. č.: 6110 PN potrubí účel: rychlé, bezpečné a ekonomické spojení trub s volným koncem na přírubu, těleso: ocelové s ucpávkovým prstencem a přírubou dle DIN, ochrana proti korozi: standardně vrstva z Nylonu 11 o minimální tloušťce 0,25 mm, volitelně bitumen, ucpávky: zhotoveny s úkosem z elastomeru EPDM, při montáži: přitahovat rovnoměrně a souměrně, tj. následující přitahovaný šroub leží na protilehlé straně. Přitahovat momentovým klíčem!, matky, podložky: ocelové, pozinkované, povrstvené materiálem Sheraplex, (na vyžádání nerez cena na dotaz). Dostupnost: příruba příruba Pozn: na dotaz. Lze také zajistit spojku libovolných rozměrů mimo uvedený rozsah. Přípustné úhlové odchylky: úhel (+/-) sklon do o 1: ,5 o 1: o 1: ,5 o 1: o 1:60 nad ,5 o 1:

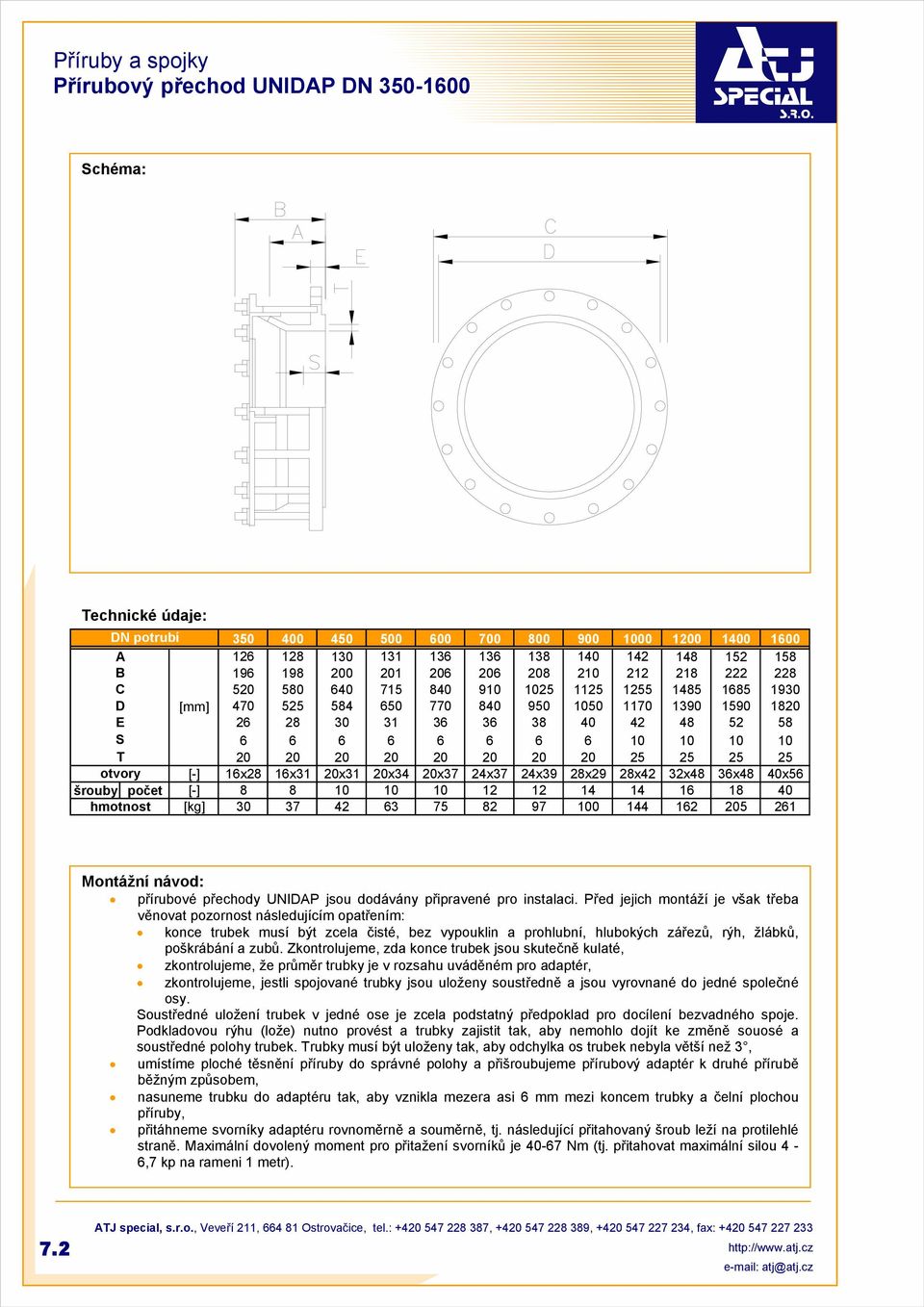

4 Přírubový přechod UNIDAP Technické údaje: A B C D E S T otvory [-] 16x28 16x31 20x31 20x34 20x37 24x37 24x39 28x29 28x42 32x48 36x48 40x56 počet [-] hmotnost [kg] Montážní návod: přírubové přechody UNIDAP jsou dodávány připravené pro instalaci. Před jejich montáží je však třeba věnovat pozornost následujícím opatřením: konce trubek musí být zcela čisté, bez vypouklin a prohlubní, hlubokých zářezů, rýh, žlábků, poškrábání a zubů. Zkontrolujeme, zda konce trubek jsou skutečně kulaté, zkontrolujeme, že průměr trubky je v rozsahu uváděném pro adaptér, zkontrolujeme, jestli spojované trubky jsou uloženy soustředně a jsou vyrovnané do jedné společné osy. Soustředné uložení trubek v jedné ose je zcela podstatný předpoklad pro docílení bezvadného spoje. Podkladovou rýhu (lože) nutno provést a trubky zajistit tak, aby nemohlo dojít ke změně souosé a soustředné polohy trubek. Trubky musí být uloženy tak, aby odchylka os trubek nebyla větší než 3, umístíme ploché těsnění příruby do správné polohy a přišroubujeme přírubový adaptér k druhé přírubě běžným způsobem, nasuneme trubku do adaptéru tak, aby vznikla mezera asi 6 mm mezi koncem trubky a čelní plochou příruby, přitáhneme svorníky adaptéru rovnoměrně a souměrně, tj. následující přitahovaný šroub leží na protilehlé straně. Maximální dovolený moment pro přitažení svorníků je Nm (tj. přitahovat maximální silou 4-6,7 kp na rameni 1 metr). 7.2

5 Spojka UNICUP Spojka UNICUP: univerzální spojka PN 10, PN 16 vhodné pro materiál potrubí: ocel, šedá litina, tvárná litina, PE, PVC, azbestocement obj. č.: 6010 PN rozměr příruby vnější průměr potrubí účel: rychlé, bezpečné a ekonomické spojení trub s volným koncem, těleso: litinové s ucpávkovými prstenci na obou koncích, ochrana proti korozi: standardně vrstva z Nylonu 11 o minimální tloušťce 0,25 mm, volitelně bitumen, ucpávky: zhotoveny s úkosem z elastomeru EPDM, při montáži: přitahovat rovnoměrně a souměrně, tj. následující přitahovaný šroub leží na protilehlé straně. Přitahovat momentovým klíčem!, matky, podložky: ocelové, pozinkované, povrstvené materiálem Sheraplex, (na vyžádání nerez cena na dotaz). Dostupnost přímé spojky: potrubí potrubí Přípustné úhlové odchylky: úhel (+/-) sklon o 1:10 7.3

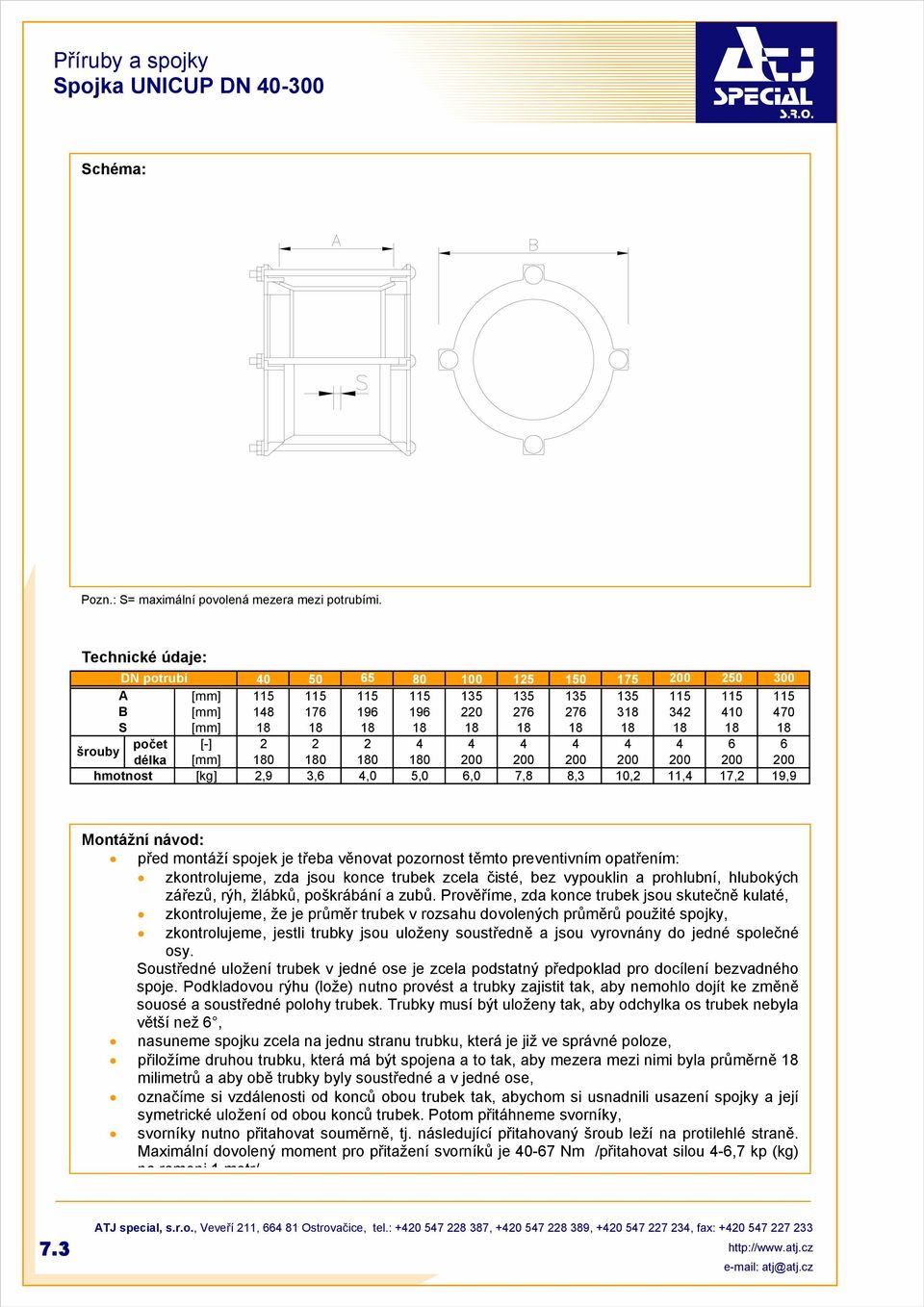

6 Spojka UNICUP Pozn.: S= maximální povolená mezera mezi potrubími. Technické údaje: A B S počet [-] délka hmotnost [kg] 2,9 3,6 4,0 5,0 6,0 7,8 8,3 10,2 11,4 17,2 19,9 Montážní návod: před montáží spojek je třeba věnovat pozornost těmto preventivním opatřením: zkontrolujeme, zda jsou konce trubek zcela čisté, bez vypouklin a prohlubní, hlubokých zářezů, rýh, žlábků, poškrábání a zubů. Prověříme, zda konce trubek jsou skutečně kulaté, zkontrolujeme, že je průměr trubek v rozsahu dovolených průměrů použité spojky, zkontrolujeme, jestli trubky jsou uloženy soustředně a jsou vyrovnány do jedné společné osy. Soustředné uložení trubek v jedné ose je zcela podstatný předpoklad pro docílení bezvadného spoje. Podkladovou rýhu (lože) nutno provést a trubky zajistit tak, aby nemohlo dojít ke změně souosé a soustředné polohy trubek. Trubky musí být uloženy tak, aby odchylka os trubek nebyla větší než 6, nasuneme spojku zcela na jednu stranu trubku, která je již ve správné poloze, přiložíme druhou trubku, která má být spojena a to tak, aby mezera mezi nimi byla průměrně 18 milimetrů a aby obě trubky byly soustředné a v jedné ose, označíme si vzdálenosti od konců obou trubek tak, abychom si usnadnili usazení spojky a její symetrické uložení od obou konců trubek. Potom přitáhneme svorníky, svorníky nutno přitahovat souměrně, tj. následující přitahovaný šroub leží na protilehlé straně. Maximální dovolený moment pro přitažení svorníků je Nm /přitahovat silou 4-6,7 kp (kg) na rameni 1metr/ 7.3

7 Spojka UNICUP Spojka UNICUP: univerzální spojka (možno až do 2200) PN 16 na objednávku lze vyrobit spojku pro potrubí o libovolném vnějším průměru až do 2200 vhodné pro materiál potrubí: ocel, šedá litina, tvárná litina, PE, PVC, azbestocement obj. č.: 6210 PN rozměr příruby vnější průměr potrubí účel: rychlé, bezpečné a ekonomické spojení trub s volným koncem těleso: ocelové s ucpávkovými prstenci na obou koncích, ochrana proti korozi: standardně vrstva z Nylonu 11 o minimální tloušťce 0,25 mm, volitelně bitumen, ucpávky: zhotoveny s úkosem z elastomeru EPDM, při montáži: přitahovat rovnoměrně a souměrně, tj. následující přitahovaný šroub leží na protilehlé straně. Přitahovat momentovým klíčem!, matky, podložky: ocelové, pozinkované, povrstvené materiálem Sheraplex, (na vyžádání nerez cena na dotaz). Dostupnost: potrubí potrubí Pozn: na dotaz. Lze také zajistit spojku libovolných rozměrů mimo uvedený rozsah. Přípustné úhlové odchylky: úhel (+/-) sklon do o 1: o 1: o 1: o 1: o 1:30 nad o 1:60 7.4

8 Spojka UNICUP Technické údaje: vnější průměr potrubí T ocel 355,6 406, LI LT PVC S počet [-] hmotnost [kg] Montážní návod: před montáží spojek je třeba věnovat pozornost těmto preventivním opatřením: zkontrolujeme, že jsou konce trubek zcela čisté, bez vypouklin a prohlubní, hlubokých zářezů, rýh, žlábků, poškrábání a zubů. Prověříme, zda konce trubek jsou skutečně kulaté, zkontrolujeme, že je průměr trubek v rozsahu dovolených průměrů použité spojky, zkontrolujeme, jestli trubky jsou uloženy soustředně a jsou vyrovnány do jedné společné osy. Soustředné uložení trubek v jedné ose je zcela podstatný předpoklad pro docílení bezvadného spoje. Podkladovou rýhu (lože) nutno provést a trubky zajistit tak, aby nemohlo dojít ke změně souosé a soustředné polohy trubek. Trubky musí být uloženy tak, aby odchylka os trubek nebyla větší než 6, nasuneme spojku zcela na jednu stranu trubku, která je již ve správné poloze, přiložíme druhou trubku, která má být spojena a to tak, aby mezera mezi nimi byla průměrně milimetrů a aby obě trubky byly soustředné a v jedné ose, označíme si vzdálenosti od konců obou trubek tak, abychom si usnadnili usazení spojky a její symetrické uložení od obou konců trubek. Potom přitáhneme svorníky, svorníky nutno přitahovat souměrně, tj. následující přitahovaný šroub leží na protilehlé straně. Maximální dovolený moment pro přitažení svorníků je Nm /přitahovat silou 4-6,7 kp (kg) na rameni 1 metr/. 7.4

9 Multitoleranční univerzální příruba Multitoleranční příruba: PN 10, PN 16 připojovací příruba dle DIN vhodné pro materiál potrubí: ocel, šedá litina, tvárná litina, PE, PVC, azbestocement osové vychýlení max. 10 obj. č.: 6100 účel: zajišťuje trvalé a pevné spojení, kompenzuje vyosení, tělo: tvárná litina GGG 40, a matky: ocelové, trojnásobně chráněné proti korozi (pozinkování, pochromování, epoxidace), těsnění: EPDM, výhoda: vysoká tolerance u jednotlivých průměrů. Dostupná : obj. číslo /

10 Multitoleranční univerzální příruba Technické údaje: 50 60/ potrubí D A B / E F L X počet [-] rozměr [-] M14x80 M14x100 M16x100 hmotnost [kg] 7,7 9,3 12,9 15,4 19,5 23,8 28,3 30,9 37,6 39, potrubí D A B / / / / / / / / /585 E F L X počet [-] rozměr [-] M16x100 hmotnost [kg] 42,0 49,5 55,2 58,4 65,5 69,4 76,1 80,7 79,9 83, potrubí D A B E F L X / / / / / / počet [-] rozměr [-] M16x100 hmotnost [kg] 81,8 89,8 93,6 102,3 113,9 116,8 85,2 98,8 7.5

11 Multitoleranční univerzální spojka Multitoleranční univerzální spojka: PN 10, PN 16 (shodné provedení) vhodné pro materiál potrubí: ocel, šedá litina, tvárná litina, PE, PVC, azbestocement osové vychýlení max. 10 obj. č.: 6200 účel: zajišťuje trvalé a pevné spojení, kompenzuje vyosení, tělo: tvárná litina GGG 40, a matky: ocelové, trojnásobně chráněné proti korozi (pozinkování, pochromování, epoxidace), těsnění: EPDM, výhoda: vysoká tolerance u jednotlivých průměrů. Dostupná : obj. číslo

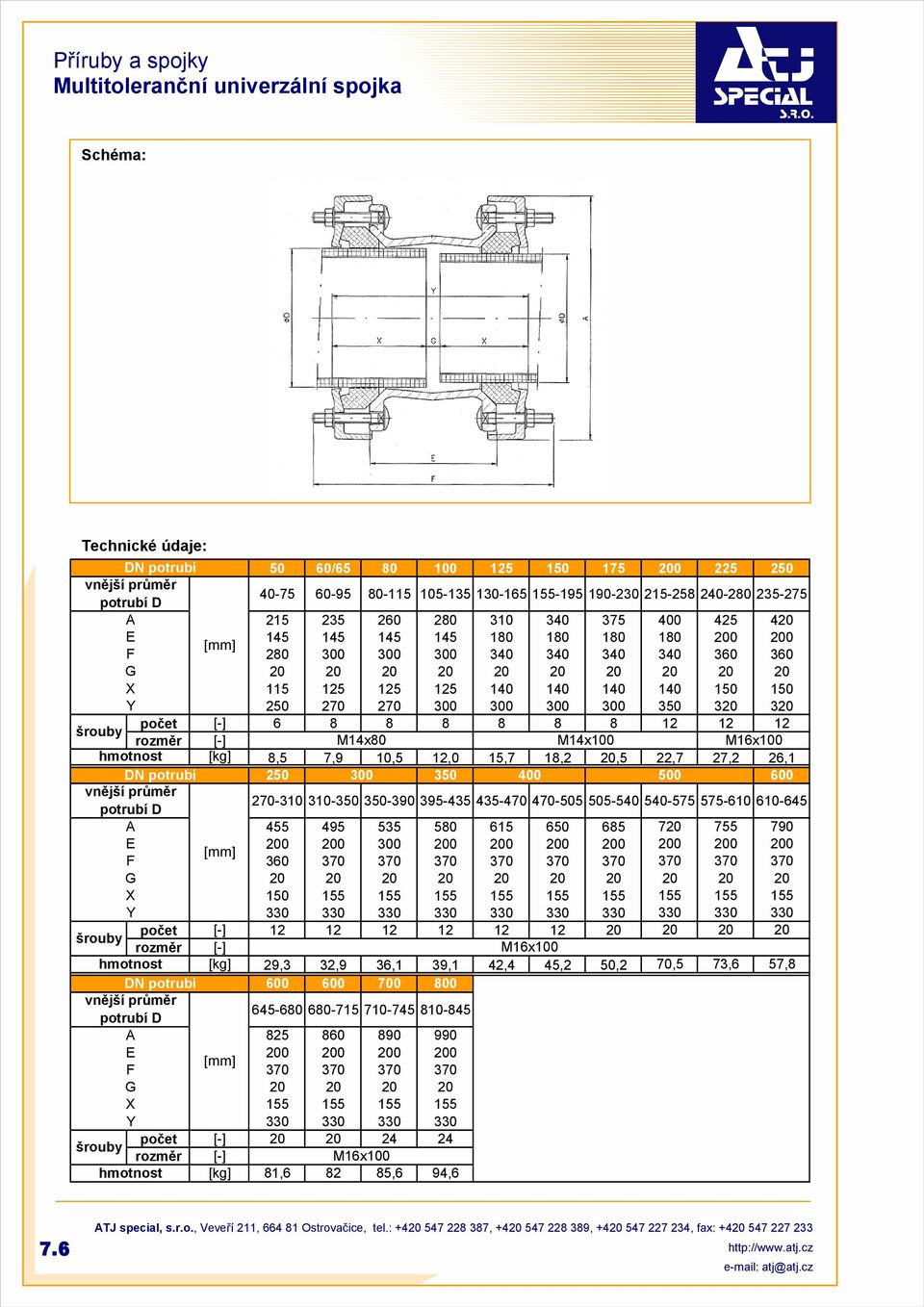

12 Multitoleranční univerzální spojka Technické údaje: 50 60/ potrubí D A E F G X Y počet [-] rozměr [-] M14x80 M14x100 M16x100 hmotnost [kg] 8,5 7,9 10,5 12,0 15,7 18,2 20,5 22,7 27,2 26, potrubí D A E F G X Y počet [-] rozměr [-] M16x100 hmotnost [kg] 29,3 32,9 36,1 39,1 42,4 45,2 50,2 70,5 73,6 57, potrubí D A E F G X Y počet [-] rozměr [-] M16x100 hmotnost [kg] 81, ,6 94,6 7.6

13 Úsporná příruba Úsporná příruba: PN 10, PN 16 obj. č.: materiál: tvárná litina GGG 40, těsnění: EPDM, protikorozní ochrana: epoxidový nástřik. Dostupná a technické údaje: D B L hmotnost [kg] 3,0 3,4 6,5 8,6 7.7

14 Zaslepovací příruby X Zaslepovací příruba: litinová ocelová (větší na dotaz) PN 10, PN 16 obj. č.: litinová Rz - ocelová litinová nebo ocelová zaslepovací příruba s epoxidovým nástřikem Dostupná a technické údaje: D B Zaslepovací příruba s vnitřním závitem: litinová PN 10, PN 16 obj. č.: litinová Rz - ocelová litinová zaslepovací příruba s vnitřním vrtaným závitem a s epoxidovým nástřikem, účel: přechod na přípojku, měření,... Dostupná : " x x x x x x x x 5/4" x x x x x x x x závit 6/4" x x x x x x x x 2" x x x x x x x x 7.8

15 Klínový vyrovnávací kroužek Klínový vyrovnávací kroužek: PN 10 obj. č.: účel: provedení trvalých a bezpečných přírubových spojů u všech tupoúhle na sebe navazujících trub, vlastnosti: robustní, snesou silné tlaky, absolutně těsnící, vyrovnání úhlu: plynulé vyrovnání úhlu od 0 do 8, těsnění: G-ST s ocelovou vložkou, materiál: NBR/DUO, EPDM, CSM, NR, FPM, HNBR. Dostupná a technické údaje: výška při výška při vnitřní průměr hmotnost [kg] 0,6 0,8 1,4 1,7 2,0 3,2 4,1 5,4 7,7 9,7 17,6 19,3 32,1 40,3 76,0 1) Rozměry jsou dle DIN T1 (PN 10) 7.9

16 Redukční příruba XR Zaslepovací příruba: PN 10, PN 16 obj. č.: účel: redukce profilu po větších krocích na velmi malé délce, materiál: tvárná litina GGG 40, protikorozní ochrana: epoxid RAL-GZ 662 (0,25 mm), : pozinkované. Dostupná a technické údaje: b K počet K počet hmotnost [kg] 5,1 5,6 5,6 5,1 5,6 5,4 4,9 6,3 6,9 8,3 8,2 8,0 7,6 6,2 10,7 9,7 11, b K počet K počet hmotnost [kg] 10,6 14, ,5 13,3 22,1 21,9 20,0 21,3 35,2 27,9 27,5 27,1 27,2 24,8 22,6 33, ) možný počet děr i 8/6. Pozn.: u přírub rozměry na dotaz. 7.10

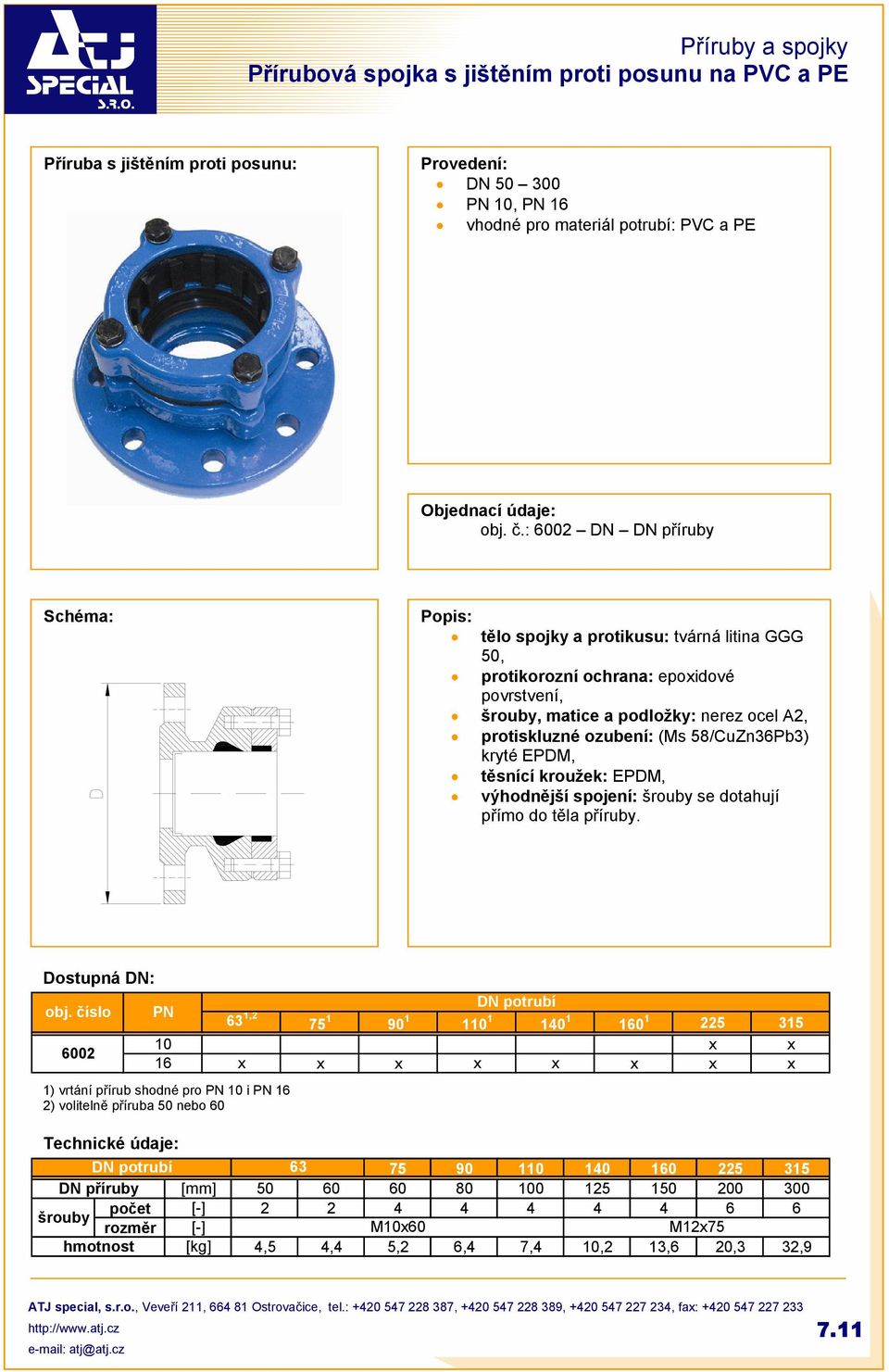

17 Přírubová spojka s jištěním proti posunu na PVC a PE Příruba s jištěním proti posunu: PN 10, PN 16 vhodné pro materiál potrubí: PVC a PE obj. č.: 6002 příruby tělo spojky a protikusu: tvárná litina GGG 50, protikorozní ochrana: epoxidové povrstvení,, matice a podložky: nerez ocel A2, protiskluzné ozubení: (Ms 58/CuZn36Pb3) kryté EPDM, těsnící kroužek: EPDM, výhodnější spojení: se dotahují přímo do těla příruby. Dostupná : obj. číslo 6002 PN 63 1, x x 16 x x x x x x x x 1) vrtání přírub shodné pro PN 10 i PN 16 2) volitelně příruba 50 nebo 60 Technické údaje: příruby počet [-] rozměr [-] M10x60 M12x75 hmotnost [kg] 4,5 4,4 5,2 6,4 7,4 10,2 13,6 20,3 32,9 7.11

18 Přírubová spojka s jištěním proti posunu na PVC a PE Příruba s jištěním proti posunu: do PN 16 vhodné pro materiál potrubí: PVC a PE obj. č.: 6007 d1 tělo spojky: tvárná litina GGG 50, těžká protikorozní ochrana: epoxidový prášek,, matice a podložky: nerez ocel A2, distanční objímka: PE, svěrný kroužek: Ms 58 (CuZn36Pb3), tlakový kroužek: tvárná litina GGG , těsnění: EPDM. Dostupnost a technické údaje: potrubí d D k L počet rozměr M10x60 M12x75 hmotnost [kg] 4,5 5,5 6,4 7,4 7,8 8,2 10,2 13,6 14,1 19,7 20,3 7.12

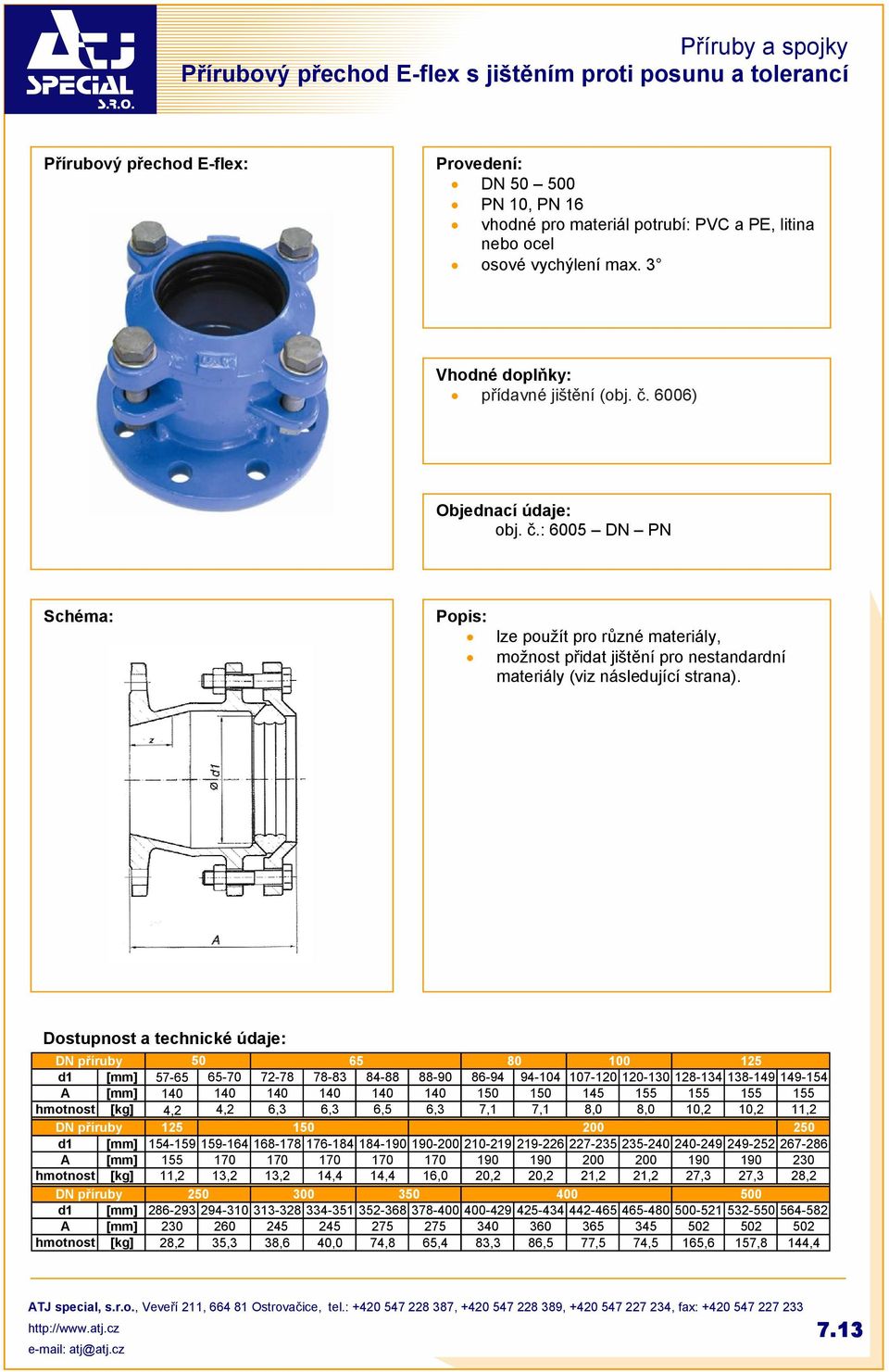

19 Přírubový přechod E-flex s jištěním proti posunu a tolerancí Přírubový přechod E-flex: PN 10, PN 16 vhodné pro materiál potrubí: PVC a PE, litina nebo ocel osové vychýlení max. 3 Vhodné doplňky: přídavné jištění (obj. č. 6006) obj. č.: 6005 PN lze použít pro různé materiály, možnost přidat jištění pro nestandardní materiály (viz následující strana). Dostupnost a technické údaje: příruby d A hmotnost [kg] 4,2 4,2 6,3 6,3 6,5 6,3 7,1 7,1 8,0 8,0 10,2 10,2 11,2 příruby d A hmotnost [kg] 11,2 13,2 13,2 14,4 14,4 16,0 20,2 20,2 21,2 21,2 27,3 27,3 28,2 příruby d A hmotnost [kg] 28,2 35,3 38,6 40,0 74,8 65,4 83,3 86,5 77,5 74,5 165,6 157,8 144,4 7.13

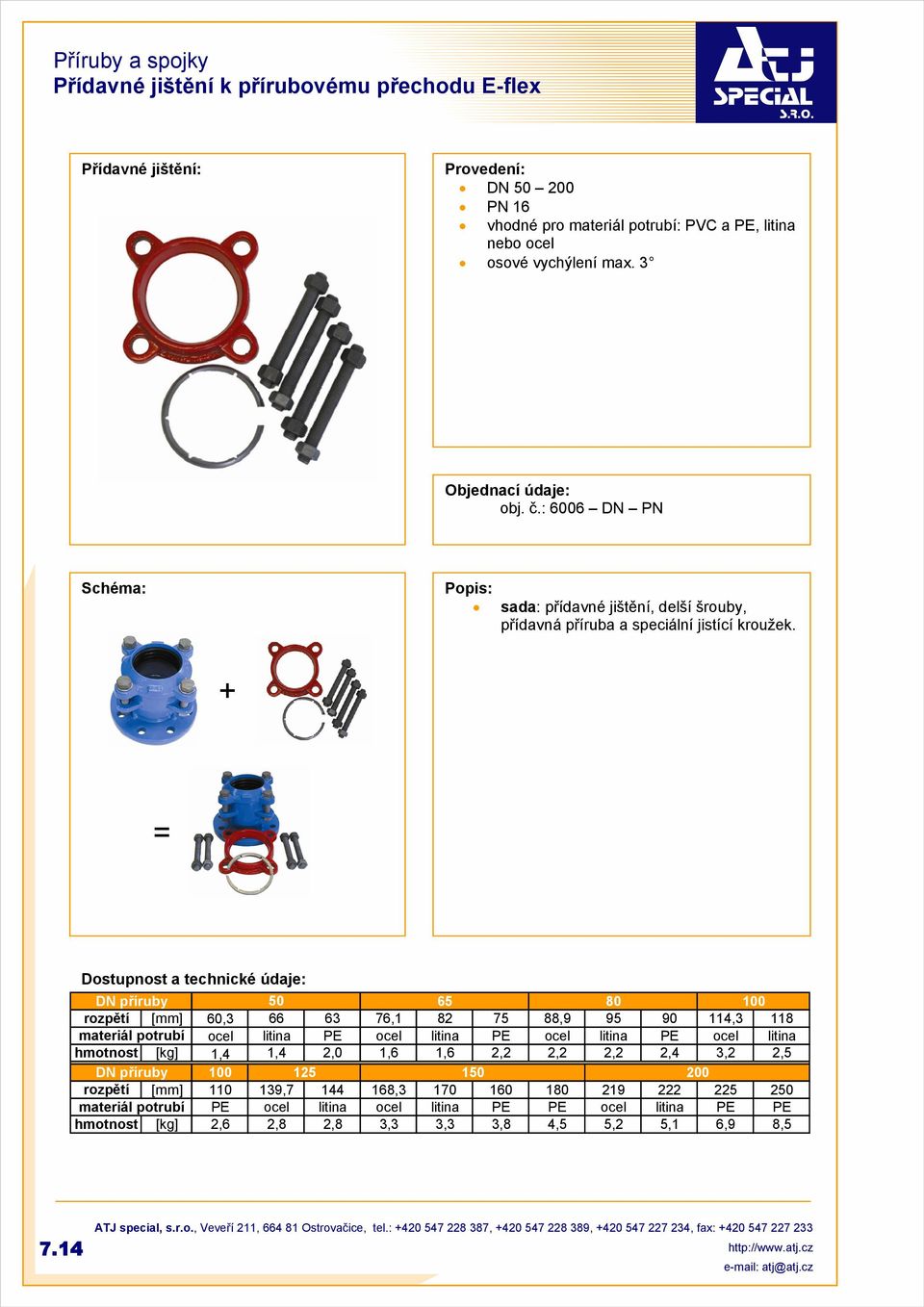

20 Přídavné jištění k přírubovému přechodu E-flex Přídavné jištění: PN 16 vhodné pro materiál potrubí: PVC a PE, litina nebo ocel osové vychýlení max. 3 obj. č.: 6006 PN sada: přídavné jištění, delší, přídavná příruba a speciální jistící kroužek. + = Dostupnost a technické údaje: příruby rozpětí 60, , , ,3 118 materiál potrubí ocel litina PE ocel litina PE ocel litina PE ocel litina hmotnost [kg] 1,4 1,4 2,0 1,6 1,6 2,2 2,2 2,2 2,4 3,2 2,5 příruby rozpětí , , materiál potrubí PE ocel litina ocel litina PE PE ocel litina PE PE hmotnost [kg] 2,6 2,8 2,8 3,3 3,3 3,8 4,5 5,2 5,1 6,9 8,5 7.14

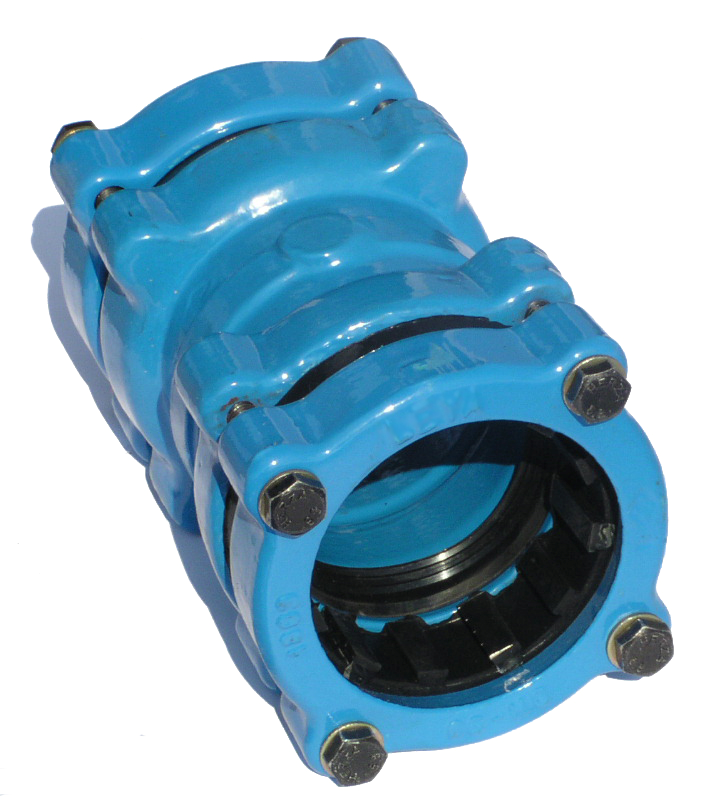

21 Spojka s jištěním proti posunu na PE a PVC Spojka s jištění proti posunu: PN 16 vhodné pro materiál potrubí: PVC a PE obj. č.: 6020 tělo spojky: tvárná litina GGG 50, protikorozní ochrana: epoxidové povrstvení,, matice a podložky: nerez ocel A2, protiskluzné ozubení: (Ms 58/CuZn36Pb3) kryté EPDM, těsnící kroužek: EPDM. Dostupná a technické údaje: počet rozměr M10x60 M12x75 hmotnost [kg] 4,7 5,4 6,6 7,4 8,0 10,0 11,6 12,9 16,4 20,0 23,2 27,4 32,0 7.15

22 Spojka s jištěním proti posunu na PE a PVC Spojka s jištěním proti posunu: do PN 16 vhodné pro materiál potrubí: PVC a PE obj. č.: 6021 PN tělo spojky: tvárná litina GGG 50, těžká protikorozní ochrana: epoxidový prášek,, matice a podložky: nerez ocel A2, distanční objímka: PE, svěrný kroužek: Ms 58 (CuZn36Pb3), tlakový kroužek: tvárná litina GGG , těsnění: EPDM. Dostupná a technické údaje: B L počet rozměr M10x60 M12x75 hmotnost [kg] 4,7 5,4 6,6 7,4 8,0 10,0 16,5 18,5 12,0 12,0 7.16
