Plastové a Nerezové sanitární vpusti

Transkript

1 collect: Shromažďovat, pojmout a zachycovat Plastové a Nerezové sanitární vpusti 4

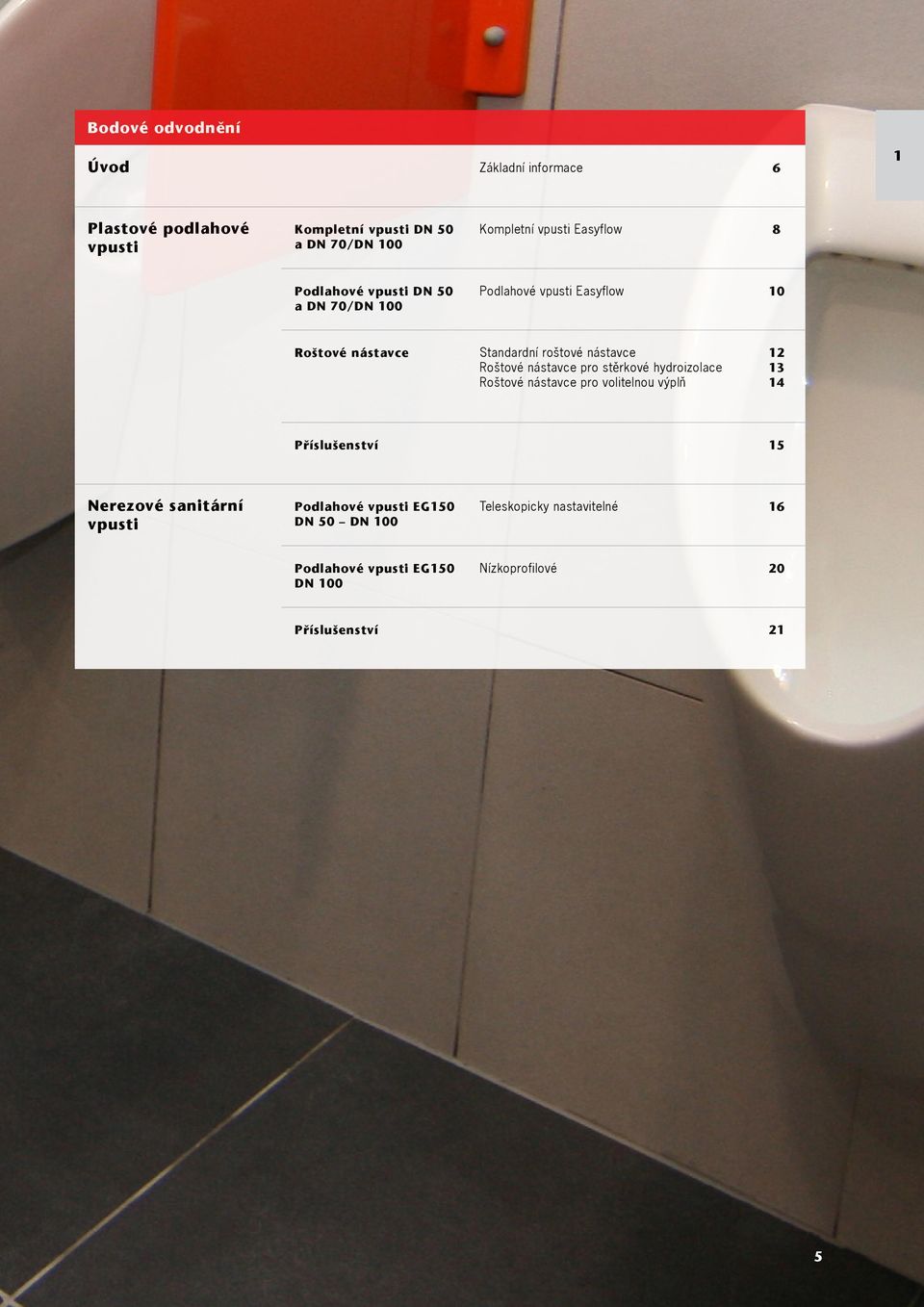

2 Bodové odvodnění Úvod Základní informace 6 Plastové podlahové vpusti Kompletní vpusti DN 50 a DN 70/DN 00 Kompletní vpusti Easyflow 8 Podlahové vpusti DN 50 a DN 70/DN 00 Podlahové vpusti Easyflow 0 Roštové nástavce Standardní roštové nástavce Roštové nástavce pro stěrkové hydroizolace Roštové nástavce pro volitelnou výplň Příslušenství 5 Nerezové sanitární vpusti Podlahové vpusti EG50 DN 50 DN 00 Teleskopicky nastavitelné 6 Podlahové vpusti EG50 DN 00 Nízkoprofilové 20 Příslušenství 2 5

3 Bodové odvodnění Bodové odvodnění Podlahové vpusti od ACO ACO nabízí rozmanitý sortiment podlahových vpustí. Vpusti z litiny, plastu nebo nerezové oceli. Vpusti s jmenovitými průměry DN 50 až DN 00 se rozlišují na bodové a liniové odvodnění. Navíc jsou nabízeny vpusti speciálně uzpůsobené pro průmysl. S vpusťmi lze kombinovat z rozmanité nabídky nástavců a roštů. Vpusti jsou vyráběny se svislým nebo vodorovným připojovacím nátrubkem. Na výběr jsou také boční přítoky. Kromě toho jsou podlahové vpusti k dostání podle vlastního výběru s několika typy přírub pro napojení hydroizolačních materiálů a také pachovým uzávěrem. Rozsáhlý sortiment vpustí pro odvodnění podlah umožňuje optimální výběr vhodné vpusti pro jakékoliv místo použití i pro různé skladby podlah a charakter odváděné vody. Podlahové vpusti Wal-Selecta z litiny Vlastnosti materiálu dělají z litiny ideální materiál pro výrobky k odvodňování budov. Vědomí odpovědnosti za životní prostředí výběrem materiálu Litina je plně recyklovatelná. Tato opětovná použitelnost materiálu představuje trvalý přínos ve prospěch životního prostředí. Odolnost I když se krycí hmoty jako litý asfalt nanáší horké, je litina absolutně odolná. Bezpečná montáž Litina a beton mají téměř stejný koeficient roztažnosti, a těleso vpusti tím zůstává i při silných teplotních výkyvech po montáži pevně spojeno s podlahou. Mechanická stabilita Materiál litiny je odolný proti lomu a není tvárný. Tyto vlastnosti jsou během stavební etapy velkou výhodou. Podlahové vpusti ACO Wal-Selecta tak lze po montáži do lože přejíždět vysokozdvižnými vozíky. Třída stavebních hmot A Litina odpovídá třídě stavebních hmot A podle DIN 402 a není tedy hořlavá. Více informací k litinovým vpustem Wal-Selecta naleznete na našich stránkách 6 B4

4 Bodové odvodnění Podlahové vpusti EG 50 z nerezové oceli Nerezová ocel (materiál.430 nebo.4404) poskytuje podlahovým vpustem EG 50 velmi vysokou odolnost proti kolísání teplot a ostatním vlivům okolního prostředí, jako jsou např. silné čisticí prostředky. Vpusti EG 50 jsou vhodné pro všechny běžné podlahové úpravy včetně cementových a ch potěrů, keramických dlažeb a vinylových podlahovin. Všestranné použití Systém odvodnovacích vpustí EG 50 je navržen tak, aby poskytoval hygienická, jednoduchá, rychlá a ekonomická rešení odpadu umýváren, koupelen, šaten, plaveckých bazénů, hotelů, bytů a toalet. Krycí rošty Vpusti se standardně dodávají s děrovanými krycími rošty, jejichž otvory jsou uzpůsobené tak, aby bylo bezpečné je pocházet jak bosou nohou, tak i např. v obuvi s jehlovými podpatky. K dispozici jsou i varianty vpustí uzpusobených k zakrytí mřížkovým nebo příčkovým roštem. Odolnost Nerezové vpusti jsou odolné vůči podlahový hmotám, které se nanáší horké a umožňují tak bezpečné zpracování bez deformace. Podlahové vpusti Easyflow z plastu Moderní podlahové vpusti z plastu jsou zhotoveny z PP a ABS. Tělesa vpustí jsou vyrobena převážně z PP, neboť se tento materiál vyznačuje zejména svou dobrou stálostí vůči trhlinám vznikajícím vnitřním pnutím a odolností vůči chemikáliím. Navíc je pevný (tuhý) a odolný proti rázům. Základní těleso s integrovaným těsněním U všech základních těles je těsnění pro nástavec pevně připojeno z výroby. Zpracovatel má jistotu, že při montáži nástavce nemohou vznikat netěsnosti z důvodu vysunutí těsnění. Hydraulické maximální hodnoty Norma EN 253 stanovuje pro podlahové vpusti minimální koeficient odtoku. Podlahové vpusti ACO tyto hodnoty výrazně překonávají. Vpusti DN 50, DN 70 a DN 00 dosahují koeficientu odtoku až,8 l/s. Optimální možnost čištění Pachový uzávěr lze lehkým tahem kompletně vyjmout. Pak je možné optimální čištění potrubí jak na přítokové, tak také na odtokové straně. Jelikož vpusti nemají žádná zúžení na přítoku ani na odtoku, tvoří tento odtokový systém optimální revizní otvor. Údržba Zasunutí obou výstupků roštu do příslušného vedení nástavce zaručuje zaskočení západky jak u volně položených roštů, tak také u roštů se zajištěním. Zablokování a odblokování roštu se provádí otočením zámku o 90. Je integrován doraz, který zabraňuje přetočení. Při zajištění uzávěr bezpečně fixuje rošt v rámu. Při odjištění se rošt lehce zvedá z rámu a umožňuje tím snadné vyjmutí. 7 B4

5 Podlahové plastové vpusti Kompletní vpusti DN 50 a DN 70/DN 00 Bodenabläufe aus KunststoffKomplettabläufe DN 50 und DN 70/DN 00 Kompletní vpusti Easyflow Informace o produktu Z plastu Plně odpovídá normě EN 253 S vyjímatelným pachovým uzávěrem (sifonem) Výška vodního sloupce: 50 mm Výška vodního sloupce: 30 mm (Flatline) S integrovaným těsněním k utěsnění mezery mezi tělem vpusti a nástavcem s roštem S roštovým nástavcem z plastu Štěrbinový rošt z nerezové oceli Třída zátěže: K 3 Šířka štěrbin: 8 mm Se stavebním ochranným krytem Přednosti výrobku ACO Dodatečně s tlakovou přírubou pro hydroizolaci (např. fólie, lepenka) Optimální čistící možnosti Výškově nastavitelná příruba pro stěrkové hydroizolace Příklad instalace Informace pro objednání Výšková stavitelnost Stavební otvor Hltnost (průtok) Objednací [mm] [mm] [l/s] Odtok: DN Ø x 200, Ø49 Sklon odtoku:, x 260, Ø49 Sklon odtoku:, x 330, S bočním přítokem 23 8 B4

6 Podlahové plastové vpusti Kompletní vpusti DN 50 a DN 70/DN 00 Výšková stavitelnost Stavební otvor Hltnost (průtok) [mm] [mm] [l/s] Objednací 00 Ø49 Sklon odtoku:,5 Flatline x 260 0, Ø49 Sklon odtoku:,5 Flatline x 330 0, S bočním přítokem 23 Odtok: DN 70/DN 00 Ø50 4 Ø Odtok: DN x DN70 o50 4 Ø Odtok: DN x DN Ø49 Sklon odtoku:,5 Odtok: DN 70 / x 30, Ø49 Sklon odtoku:,5 Odtok: DN 70 / 00 S bočním přítokem x 350, B4 9

7 Podlahové plastové vpusti Podlahové vpusti DN 50 a DN 70/DN 00 Bodenabläufe aus KunststoffAblaufkörper DN 50 und DN 70/DN 00 Podlahové vpusti Easyflow Informace o produktu Z plastu Plně odpovídá normě EN 253 S vyjímatelným pachovým uzávěrem (sifonem) Výška vodního sloupce: 50 mm Výška vodního sloupce: 30 mm (Flatline) Minimální výška : 89 mm S integrovaným těsněním k utěsnění mezery mezi tělem vpusti a nástavcem s roštem Se stavebním ochranným krytem Přednosti výrobku ACO Dodatečně s tlakovou přírubou pro hydroizolaci (např. fólie, lepenka) Optimální čistící možnosti Výškově nastavitelná příruba pro stěrkové hydroizolace Protipožární řešení vpusti (volitelně) Příklad instalace Informace pro objednání Odtok: DN 50 Hltnost (průtok) [l/s] Provedení pachového uzávěru (sifonu) Objednací 67 4 Ø49 Ø25 DN50,6 Standardní (mokrý) S membránou minimalizující vysychání (suchý) Ø49 Ø25 94 DN50 Sklon odtoku:,5,5 Standardní (mokrý) S membránou minimalizující vysychání (suchý) DN50 Ø49 Ø25 23 DN50 Sklon odtoku:,5 S bočním přítokem,5 Standardní (mokrý) S membránou minimalizující vysychání (suchý) Ø49 Ø25 94 DN50 Sklon odtoku:,5 Flatline 0,8 Standardní (mokrý) S membránou minimalizující vysychání (suchý) B4

8 Podlahové plastové vpusti Podlahové vpusti DN 50 a DN 70/DN 00 Bodenabläufe aus KunststoffAblaufkörper DN 50 und DN 70/DN 00 Hltnost (průtok) [l/s] Provedení pachového uzávěru (sifonu) Objednací 82 DN50 Odtok: DN 70/DN 00 Ø49 Ø25 23 DN50 Sklon odtoku:,5 Flatline S bočním přítokem 0,8 Standardní (mokrý) S membránou minimalizující vysychání (suchý) Ø49 Ø25 DN70 Napojení potrubí: DN 70 2 Standardní (mokrý) S membránou minimalizující vysychání (suchý) Ø49 Ø26 Ø00 Napojení potrubí: DN 00 2 Standardní (mokrý) S membránou minimalizující vysychání (suchý) Ø49 37 Ø25 20 DN70 DN00 Sklon odtoku:,5,8 Standardní (mokrý) S membránou minimalizující vysychání (suchý) Ø49 Ø DN70 DN00 Sklon odtoku:,5 S bočním přítokem,8 Standardní (mokrý) S membránou minimalizující vysychání (suchý) B4

9 Podlahové plastové vpusti Roštové nástavce pro DN 50 a DN 70/DN 00 Bodenabläufe aus KunststoffAufsatzstücke für DN 50 und DN 70/DN 00 Roštové nástavce Standard Informace pro objednání Provedení Výšková stavitelnost Objednací [mm] Standardní nástavce 50 Plast Ø Rámeček z plastu 50 x 50 mm Štěrbinový rošt z nerezové oceli 42 x 42 mm K Rošt volně položený Plast Ø Rámeček z plastu 00 x 00 mm Štěrbinový rošt z nerezové oceli 95 x 95 mm K Rošt volně položený Pro podlahové vpusti Easyflow Flatline DN Nerezová ocel Ø25 36 Rámeček z nerezové oceli 50 x 50 mm z nerezové oceli 36 x 36 mm K Rošt přišroubovaný Ø25 Plast Rámeček z nerezové oceli 49 x 49 mm Štěrbinový rošt z nerezové oceli 40 x 40 mm K Rošt volně položený Rošt s aretací Ø36 Ø25 Plast Rámeček z nerezové oceli Ø: 36 mm Štěrbinový rošt z nerezové oceli Ø: 27 mm K Rošt volně položený B4

10 Podlahové plastové vpusti Roštové nástavce pro DN 50 a DN 70/DN 00 Roštové nástavce pro stěrkové hydroizolace Informace pro objednání Provedení Výšková stavitelnost Objednací [mm] Standardní nástavce Ø350 Ø Utěsňovací příruba Rošt volně položený Ø25 8 Rámeček z nerezové oceli 48 x 48 mm Štěrbinový rošt z nerezové oceli 40 x 40 mm K Rošt s aretací Ø350 Ø252 Ø Utěsňovací příruba Ø25 6 Rámeček z nerezové oceli Ø: 36 mm Štěrbinový rošt z nerezové oceli Ø: 27mm K Rošt volně položený B4 3

11 Podlahové plastové vpusti Roštové nástavce pro DN 50 a DN 70/DN 00 Roštové nástavce pro volitelnou výplň Informace pro objednání Provedení Výšková stavitelnost Objednací [mm] Standardní nástavce Ø350 Ø Ø25 6 Plast Utěsňovací příruba Rámeček Nerezová ocel 49 x 49 mm Nástavec pro volitelnou výplň Vnitřní rozměr: 2 x 2 mm Vnější rozměr: 29 x 29 mm S nerezovou pohledovou hranou Výplňový kryt z plastu Ø25 Plast Rámeček Nerezová ocel 49 x 49 mm Nástavec pro volitelnou výplň Vnitřní rozměr: 2 x 2 mm Vnější rozměr: 29 x 29 mm S nerezovou pohledovou hranou Výplňový kryt z plastu B4

12 Podlahové plastové vpusti Příslušenství Příslušenství Informace pro objednání Označení Vhodné pro Objednací Ø Prodlužovací kus Všechny podlahové vpusti Easyflow Nástavec Průměr: 25 mm Z plastu S vlepeným těsněním Pro hlubší zabudování podlahové vpusti Hmotnost: 0, kg Příuba z plastu Volná příruba z nerezové Tlaková příruba Všechny podlahové vpusti Easyflow oceli Vhodné pro napojení hydroizolačních fólií a lepenek Hmotnost: 0,7 kg Příruba pro stěrkové hydroizolace Roštové nástavce Easyflow Prodlužovací kusy o průměru: 25 mm Příruba z plastu s připojeným fleecem Vhodné pro napojení tekutých hydroizolačních stěrek Hmotnost: 0,2 kg Sítko na vlasy ACO pachový uzávěr (sifon) suchý Roštové nástavce 54.7.xx 54.8.xx xx 54.9.xx Všechny podlahové vpusti Easyflow Z plastu Pro výtok vpusti: DN 50, snížený DN 50, standardní DN 70 / ACO protipožární pachový uzávěr (sifon) Podlahové vpusti Easyflow se svislým odtokem Třída požární odolnosti: R 30 - R 20 Pro výtok vpusti: DN DN DN B4 5

13 Nerezové sanitární vpusti Podlahové vpusti DN 50 - DN 00 Bodenabläufe aus EdelstahlAbläufkörper DN 70 DN 00 Podlahové vpusti EG50 teleskopicky nastavitelné Informace o produktu Z nerezové oceli, materiál.430 (AISI 304) nebo.4404 (AISI 36) Vhodné pro různé podlahové povrchy Keramická Cementové a pryskyřičné povrchy S možností přichycení hydroizolace Vinylové S děrovaným roštem (třída zátěže: K3) nebo roštovou nástavbou pro mřížkový / příčkový rošt (třída zátěže: L5 / M25) Přednosti výrobku ACO Kompaktní konstrukce Vyjímatelný pachový uzávěr (sifon) Jednoduché, hygienické a ekonomické řešení odpadů Průtok:,2 l/s Příklad instalace Informace pro objednání Výšková stavitelnost [mm] Vhodné pro Materiál Objednací Odtok: DN Příruba pro přichycení hydroizolace (8-52) Úprava pro vinylové Vinylové PVC krytiny Alto B4

14 Nerezové sanitární vpusti Podlahové vpusti DN 50 - DN 00 Výšková stavitelnost [mm] Vhodné pro Materiál Objednací Sklon odtoku: Sklon odtoku: 3 Příruba pro přichycení hydroizolace (8-52) Sklon odtoku: 3 Úprava pro vinylové Vinylové PVC krytiny Alto Poznámka: Všechny vpusti EG50 lze na poptávku dodat bez pachového uzávěru. B4 7

15 Nerezové sanitární vpusti Podlahové vpusti DN 50 - DN 00 Výšková stavitelnost [mm] Vhodné pro Materiál Objednací Odtok: DN Příruba pro přichycení hydroizolace (8-52) Úprava pro vinylové Vinylové PVC krytiny Alto Roštová nástavba pro rošt 42x42mm Příruba pro přichycení hydroizolace Roštová nástavba pro rošt (24-54) x42mm Sklon odtoku: Sklon odtoku: 3 Příruba pro přichycení hydroizolace (8-52) Sklon odtoku: 3 Úprava pro vinylové Vinylové PVC krytiny Alto B4

16 Nerezové sanitární vpusti Podlahové vpusti DN 50 - DN 00 Výšková stavitelnost [mm] Vhodné pro Materiál Objednací Sklon odtoku: Roštová nástavba pro rošt 42x42mm Sklon odtoku: 3 Příruba pro přichycení hydroizolace Roštová nástavba pro rošt (24-54) x42mm Odtok: DN Příruba pro přichycení hydroizolace (8-52) Úprava pro vinylové Vinylové PVC krytiny Alto Roštová nástavba pro rošt 42x42mm Příruba pro přichycení hydroizolace Roštová nástavba pro rošt 42x42mm (24-54) Poznámka: Všechny vpusti EG50 lze na poptávku dodat bez pachového uzávěru. B4 9

17 Nerezové sanitární vpusti Podlahové vpusti DN 00 Bodenabläufe aus EdelstahlAbläufkörper DN 70 DN 00 Podlahové vpusti EG50 nízkoprofilové Informace o produktu Z nerezové oceli, materiál.430 (AISI 304) nebo.4404 (AISI 36) Vhodné pro různé podlahové povrchy Keramická Cementové a pryskyřičné povrchy Vinylové S děrovaným roštem (třída zátěže: K3) nebo roštovou nástavbou pro mřížkový / příčkový rošt (třída zátěže: L5 / M25) Přednosti výrobku ACO Kompaktní konstrukce Vyjímatelný pachový uzávěr (sifon) Jednoduché, hygienické a ekonomické řešení odpadů Průtok:,2 l/s Příklad instalace Informace pro objednání Celková výška [mm] Vhodné pro Materiál Objednací Odtok: DN Úprava pro vinylové Vinylové PVC krytiny Alto Roštová nástavba pro rošt 05964/ / / Poznámka: Všechny vpusti EG50 lze na poptávku dodat bez pachového uzávěru. 20 B4

18 Nerezové sanitární vpusti Příslušenství Příslušenství Informace pro objednání Označení Vhodné pro Materiál Objednací Rošt mřížkový protiskluzný Podlahové vpusti EG50 s roštovým nástavcem Rozměr: 42x42x20mm Velikost oka: 25x25mm Třída zatížení: L Rošt mřížkový hladký Podlahové vpusti EG50 s roštovým nástavcem Rozměr: 42x42x20mm Velikost oka: 25x25mm Třída zatížení: L Rozměr: Rošt příčkový protiskluzný / hladký Podlahové vpusti EG50 s roštovým nástavcem 42x42x20mm Třída zatížení: M25 Obrácením roštu lze zvolit protiskluzný nebo hladký povrch Sítko Všechny podlahové vpusti EG50 Pro zachycení pevných nečistot, vlasů apod Pachový uzávěr (sifon) mokrý Všechny podlahové vpusti EG50 Výška vodního sloupce: 50mm ně součástí každé vpusti Pachový uzávěr (sifon) suchý Všechny podlahové vpusti EG50 Výška vodního sloupce: 50mm Pryžová vložka brání zápachu i po vyschnutí B4 2
