1 ACO ShowerDrain Odvodnění koupelen Design bez hranic ACO ShowerDrain 2015 Katalog / Ceník platný od U veškerých cenových údajů se jedná o nezávazná cenová doporučení. Ceny jsou uvedeny bez DPH.

2 ACO. Budoucnost odvodnění. Společnost ACO poskytuje systémový řetězec odvodnění pro kvalitní životní prostředí zítřka a budoucnosti Stále více extrémních klimatických jevů vyžaduje složitější odvodňovací systémy. Za tímto účelem ACO poskytuje chytrá, oboustranně výhodná řešení spolupráce: Lidé jsou chráněni před vodou a naopak příroda před člověkem. ACO konstruuje své výrobky v rámci systémového řetězce tak, aby bylo možné vodu v budoucnu dále rozumně ekologicky a ekonomicky využívat. Uvnitř skupiny ACO je systémový řetězec odvodnění podporován především pro jeho trvale udržitelná a spolehlivá řešení nakládání s vodou v rámci dopravní infrastruktury. 2 collect: Zachytit a pojmut clean: Vyčistit a upravit hold: Zadržet a pozdržet release: Čerpat, odvádět a opětovně využít Odvodnění podlah Odvodnění koupelen Odvodnění střech Odvodnění pro parkovací podlaží Odvodnění balkónů a teras Odpadní potrubí Odlučovače tuků Odlučovače škrobů Odlučovače rop. látek Technologické procesy Systémy ochrany proti zpětnému vzdutí Přečerpávací zařízení Čerpací stanice ACO systémový řetěz v akci

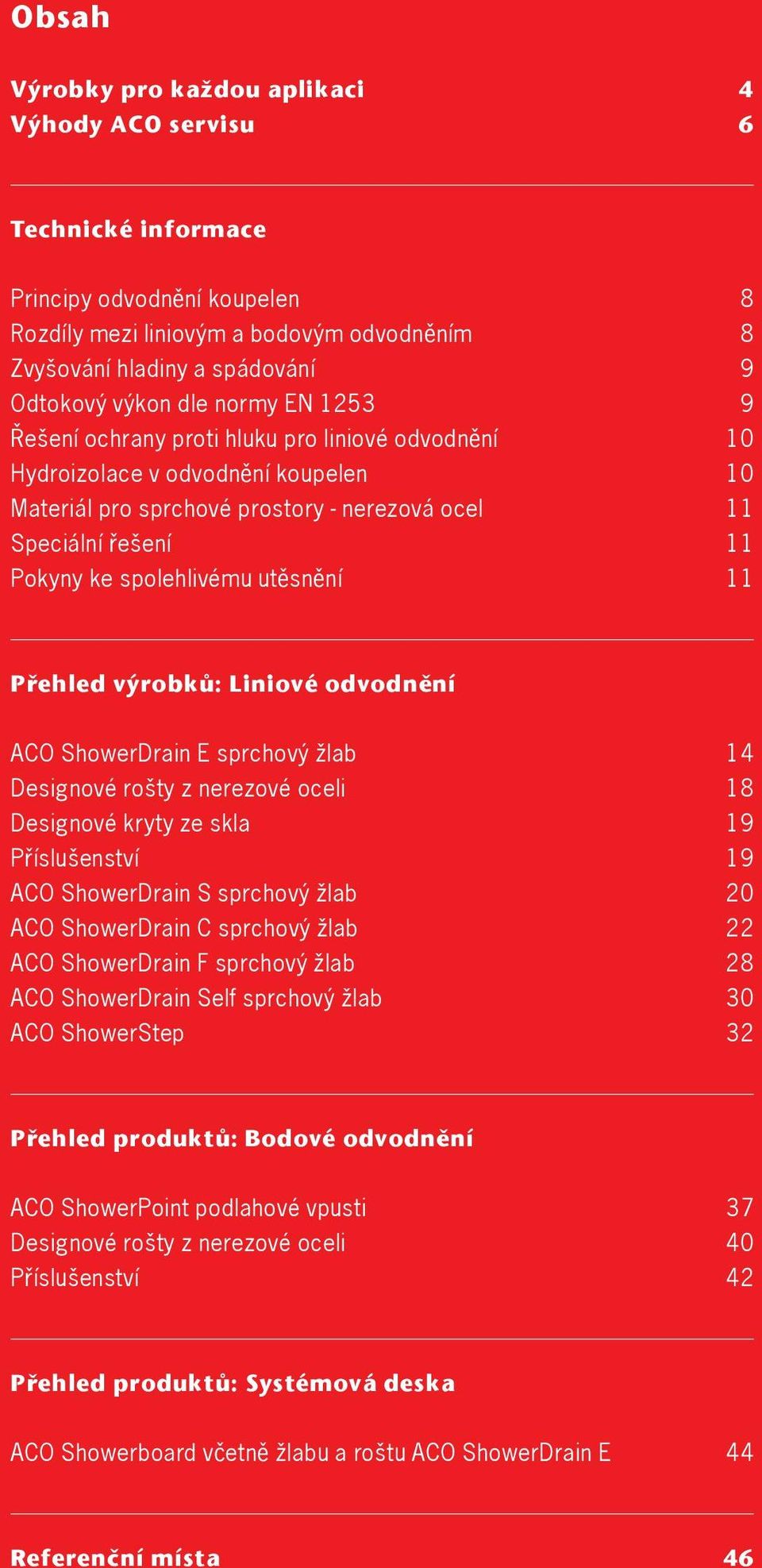

3 Obsah Výrobky pro každou aplikaci 4 Výhody ACO servisu 6 Technické informace Principy odvodnění koupelen 8 Rozdíly mezi liniovým a bodovým odvodněním 8 Zvyšování hladiny a spádování 9 Odtokový výkon dle normy EN Řešení ochrany proti hluku pro liniové odvodnění 10 Hydroizolace v odvodnění koupelen 10 Materiál pro sprchové prostory - nerezová ocel 11 Speciální řešení 11 Pokyny ke spolehlivému utěsnění 11 Přehled výrobků: Liniové odvodnění ACO ShowerDrain E sprchový žlab 14 Designové rošty z nerezové oceli 18 Designové kryty ze skla 19 Příslušenství 19 ACO ShowerDrain S sprchový žlab 20 ACO ShowerDrain C sprchový žlab 22 ACO ShowerDrain F sprchový žlab 28 ACO ShowerDrain Self sprchový žlab 30 ACO ShowerStep 32 Přehled produktů: Bodové odvodnění ACO ShowerPoint podlahové vpusti 37 Designové rošty z nerezové oceli 40 Příslušenství 42 3 Přehled produktů: Systémová deska ACO Showerboard včetně žlabu a roštu ACO ShowerDrain E 44 Referenční místa 46

4 Výrobky pro každou aplikaci ACO ShowerDrain: Výrobky pro každou aplikaci Hotely, wellness a lázeňská zařízení Pro stavitele a projektanty nabízí ACO ShowerDrain perfektní způsob jak vytvořit velkoryse velký a jednotný design koupelny bez rušivých efektů, změn materiálů a bez bariér. Ať už návrh obsahuje diskrétní žlaby, kruhové bodové vpusti, designové rošty z nerezové oceli nebo skleněné kryty, hotelové logo nebo s volbou integrovaného LED osvětlení, jsou možnosti nekonečné. A co víc, ACO prémiové výrobky pro hotelové koupelny zaručují maximální bezpečnost, vysokou nosnost, dlouhou životnost a hygienu. 4 Soukromé a veřejné bytové domy Díky širokému portfoliu ACO ShowerDrain můžete vyřešit prakticky jakýkoliv konstrukční problém a najít to pravé designové řešení dle Vašich představ. Od protipožárního řešení přes možnost volby atypické délky až po žlaby s vertikálními (stěnovými) přírubami, s řadou ACO ShowerDrain E jistě najdete řešení, které hledáte. Vzhledem ke svému minimalistickému designu může řada S ustoupit do pozadí designového interiéru koupelny nebo může přispět designem jeho vlastním jako střed zájmu. Řada C je ACO řešení pro projekty s nižším rozpočtem.

5 Výrobky pro každou aplikaci Zdravotní a pečovatelská zařízení Aby se zabránilo znečištění a bylo možné udržet vysoce atraktivní vzhled povrchu, jsou těla žlabů a rošty z nerezové oceli řady E elektrolyticky leštěné. Dokonale hladký povrch minimalizuje ulpívání nečistot a bakterií. Leštěný povrch se také rychle a snadno čistí, což znamená téměř nulové náklady na údržbu - to je skutečně důležitá vlastnost pro nemocnice a pečovatelské domy. 5 Plavecké bazény a sportovní zařízení V místech s velkým množstvím vody výhodu jednostranného spádu podlahy. a požadavkem na vysoký výkon odvodnění, ACO doporučuje řešení nerezových mohou být dlážděné bez nutnosti To znamená, že dokonce i velké plochy krabicových žlabů s nerezovými rošty. dodatečné řezání dlažby a používání, tzv. Koncept liniového odvodnění nabízí dořezů. Nejen, že toto řešení přináší menší potřebu čištění, ale také přispívá k vytvoření jednoduššího bezbariérového přístupu.

6 Výhody ACO servisu Praktické, flexibilní designové možnosti pro každý projekt Bezbariérové provedení pro jakékoliv designové řešení ACO ShowerDrain může být opticky Díky široké nabídce nerezových designových roštů a krytů skleněných nebo pro umístěn kamkoliv budete chtít: ke stěně, souběžně oddělit sprchový prostor nebo zadláždění můžete popustit uzdu své samostatně v místnosti. fantazii. Produktová řada ACO ShowerDrain nabízí ideální řešení pro požadavky zabudování do podlahy a pro bezpečnou, uživatelsky přátelskou instalaci. 6 Hygienické a dlouhodobé řešení díky nerezové oceli Vysoce kvalitní nerezová ocel si získala ACO používá vysoce legované nerezové svoje místo všude tam, kde jsou vysoké oceli třídy AISI304. nároky na hygienu, provozní bezpečnost Pro snadné čištění a zejména kvůli a stabilitu materiálu. zabránění ulpívání nečistot, jsou povrchy všech produktů ACO vyráběny bez švů a trhlin. Díky svařování na tupo je zamezeno vytváření rohů, ve kterých by se mohli shromažďovat nečistoty.

7 Výhody ACO servisu Svoboda plánování díky flexibilitě produktů Některé aplikace si žádají zvláštní sprchový žlab vyroben přesně dle architektonické řešení, a proto potřebují požadavku. řešení na míru. Díky délce až mm Speciální řešení pro řadové sprchy (u řady E) a až mm (u řady C), a speciální sprchové prostory (jako jsou navíc s přesností na milimetr, může být například používané v lázeňských zařízeních) nabízí vyšší odvodňovací výkon vzhledem k většímu počtu odtokových přípojek. Polohy odtoků mohou být definovány tak, aby vyhovovaly individuálnímu použití. 7 Protipožární ochrana a zvuková izolace V prevenci vzniku různých situací je zvuky - ale často prostě nedáváme protipožární ochrana nepostradatelným dostatečnou pozornost tomu, co děláme požadavkem. Proto ACO nabízí sprchové nebo jak toho dosáhnout. Sprchové žlaby žlaby se speciální protipožární ochranou ACO ShowerDrain E toto řeší za Vás. (pouze řada E). U každého žlabu je standardně ZDARMA Asi nikdo nechce být rušen provozními přibalen zvukově izolační materiál, který splňuje všechny přísné požadavky ochrany proti hluku pro montáž technických instalací v bytových domech dle normy DIN a v některých případech dokonce značně překonávají požadavky stanovených mezních hodnot.

8 Technické informace/principy, liniové a bodové odvodnění Technické informace Principy odvodnění koupelen Řešení ACO ShowerDrain poskytuje inspiraci pro kreativní design koupelny. Především by ale mělo být schopno přizpůsobit se každému našemu přání. To je důvod, proč ACO nabízí i nadstandardní délky, moderní nerezové rošty a kryty ze skla nebo kryty pro zadláždění, které zapadnou do požadovaného celkového vzhledu koupelny. Ve velkých koupelnách a podobných místnostech lze snadno kombinovat liniové a bodové odvodnění při zachování jednotného designu. Norma EN 1253 EN EN EN DIN DIN DIN 4102 DIN 4109 VDI 4100 Popis oblasti Podlahové vpusti a střešní vtoky Všeobecné a funkční požadavky Odvádění splaškových odpadních vod, navrhování a výpočet Instalace a zkoušení, pokyny pro provoz, údržbu a používání Odvodňovací systémy pro budovy a pozemky (doplňující ustanovení k DIN EN 752 a DIN EN 12056) Technické údaje pro servis a údržbu Požární chování stavebních materiálů a stavebních prvků Požadavky na zvukovou izolaci a zkoušení Zlepšení zvukové izolace konstrukcí budov Rozdíly mezi liniovým a bodovým odvodněním Liniové odvodnění Bodové odvodnění Spád Jednostranný (jeden sklon) Čtyřstranný (čtyři sklony) 8 Dlažba Vhodné i pro velkoformátovou dlažbu Doporučené použití s menší dlažbou Dostupné velikosti Možnost individuální délky žlabu Rozměry roštů Ø 126 mm, 140 x 140 mm, 95 x 95 mm Aretace roštu Vymezovací podložky Volitelně s uzamykacím mechanizmem Průtok Od 0.6 l/s (36 l/min) Od 0.8 l / s (48 l / min) [dle normy EN 1253] Vertikální stěnová příruba Možná Není možná Minimální instalační výška Od příruby po dno odtoku E: C: S: 64 mm (vodní clona 25 mm) 90 mm (vodní clona 50 mm) 53 mm (vodní clona 30 mm) 80 mm (vodní clona 50 mm) 53 mm (vodní clona 25 mm) 64 mm (vodní clona 34 mm) 80 mm (vodní clona 50 mm) 89 mm (Easyflow Flatline s nástavcem 100 x 100 mm) Volitelné osvětlení Modrá, červená, zelená, bílá, duhová Červená, modrá, zelená, bílá - teplý odstín

9 Technické informace/odtokový výkon, zvyšování hladiny a spádování Zvyšování hladiny a spádování Norma EN určuje minimální průtoky pro podlahové vpusti. Pro podlahové vpusti s odtokem DN 50 je stanovena hodnota 0,8 l/s (48 l/min). Tato hodnota musí být dosažená při výšce hladiny 20 mm nad mřížkou. Tato hladina je obecně snadno dosažitelná, pokud je vytvořen sklon ze čtyř stran do podlahové vpusti. U sprchových žlabů není v praxi možné vytvořit 20 mm hladinu nad mřížkou, proto se průtoky u sprchových žlabů měří s nulovou hladinou vody nad mřížkou. Pokud je žlab umístěn do sprchového prostoru bez skleněné zástěny nebo u vstupu do koutu, pak by mělo být samozřejmostí navrhovat žlab s dostatečným průtokem při nulové hladině - jedině tak lze zabránit přetečení žlabu a rozlití vody dále do místnosti. Když je žlab instalován ke stěně, můžeme kalkulovat s malou hladinou nad roštem, její velikost je závislá na velikosti sprchového prostoru. Má-li, například, sprchový prostor sklon 20 mm na jeden metr a žlab je u stěny, s hladinou 5 mm nad mřížkou, je zaplavená oblast vzdálená 250 mm. 5 mm 250 mm 1,5 Výška hladiny nad mřížkou při instalaci žlabu ke stěně. Odtokový výkon dle normy EN 1253 Pro správnou volbu sprchového žlabu lze vzít jako výchozí bod průtok sprchové hlavice. Tato hodnota často bývá pro standardní sprchovou hlavici 0,15 l/s (9 l/min) Minimální průtok sprchového žlabu ACO ShowerDrain je 0,4 l/s (26 l/min) bez vodní hladiny nad roštem, což znamená, že může být použit i v kombinaci se sprchovými hlavicemi o mnohem vyšším průtoku. Pro sprchové hlavice s extrémním průtokem nabízí řada produktů ACO ShowerDrain individuální řešení šitá na míru. Zvýšený odtokový výkon při použití více odtokových výpustí 9 Vodní hladina Odtokový výkon [l / s] [l / s] [l / s] (24 l / min) (42 l / min) (60 l / min) (36 l / min) (60 l / min) (84 l / min) Poznámka: Uvedené hodnoty se vztahují k řadě ACO ShowerDrain E

10 Technické informace/ochrana proti hluku, hydroizolace Řešení ochrany proti hluku pro liniové odvodnění Dlažba Cementové lepidlo Hydroizolační stěrka Obklad Cementové lepidlo Hydroizolační stěrka Betonový potěr Trvale pružný spoj Rošt Zvukově-izolační páska Trvale pružný spoj Obvodové separační pásy Tělo žlabu Betonový potěr Tepelná izolace Zvukově-izolační podložka Příčný řez, vzorová ukázka instalace s protihlukovou ochranou Požadavky na ochrana proti hluku stanovené v normě DIN 4109 se vztahují na úroveň hluku v situaci, kdy byla výstavba již dokončena. Ochrana proti hluku je zvláště důležitá u vícegeneračních a bytových domů, protože většina lidí považuje svůj domov za oázu klidu a místo s dostatkem soukromí. Sprchové žlaby ACO ShowerDrain E splňují kritéria na zvýšenou úroveň protihlukové ochrany dle normy DIN 4109 (A1:2001). Nikoliv však pouze této normy, ale také splňují požadavky VDI Zkoušky týkající se této vyhlášky byly provedeny ve Fraunhoferově institutu pro stavební fyziku ( IBP ), který je akreditován DAP (Německý akreditační systém pro testování), v souladu s normou EN ISO/ICE V některých případech jsou dokonce naměřené výsledky výrazně pod úrovní mezních hodnot protihlukové ochrany týkajících se bytový domů, stejně jako řadových domů a dvojdomků, podle VDI 4100 (verze 2012, tabulky 2 až 4), stejně tak jako přísnější požadavky na ochranu proti hluku pro technická zařízení bytových domů (verze A1:2001). 10 Zvukově-izolační páska Trvale pružný spoj Dlažba Trvale pružný spoj Cementové lepidlo Hydroizolační stěrka Betonový potěr Tepelná izolace Zvukově-izolační podložka Základový beton Podélný řez, vzorová ukázka instalace s protihlukovou ochranou Hydroizolace v odvodnění koupelen Vzhledem k tomu, že sprchový prostor je pravidelně a často mokrý, spolehlivé těsnění proti vlhkosti je absolutní nutností. V opačném případě by došlo k postupnému poškozeni spodní konstrukce podlahy. Hydroizolační vrstva ve spojení s obvodovou přírubou sprchového žlabu tvoří spolehlivé a trvalé utěsnění. Povrch příruby sprchového žlabu byl vytvořen a testován speciálně pro zajištění spolehlivé instalace žlabu do konstrukce podlahy s bezpečným napojením stěrkové hydroizolace.

11 Technické informace/materiál - nerezová ocel, speciální řešení, spolehlivé těsnění Materiál pro sprchové prostory - nerezová ocel Existuje několik dobrých důvodů pro použití nerezové oceli v oblasti sanity. Díky svému hladkému a pevnému povrchu nepotřebuje žádné ochranné vrstvy jako jsou např. nátěry. Nerezová ocel je také schopna vstřebat čistící a dezinfekční prostředky, a to i při vysokých teplotách. Tento materiál se nestane statickým elektrickým nábojem, což je vlastnost, která zabrání přitahování prachu a tedy i bakterií. Po kontaktu s horkou vodou, povrch nerezové oceli schne rychleji než ostatní materiály (zejména nekovové). Jako takový jej není nutné utírat do sucha - něco takového by mělo být samozřejmostí, protože v každém případě jsou známy případy vzniku sekundární infekce. Všechny sprchové žlaby ACO jsou zcela předinstalovány, to znamená, že všechny jednotlivé součásti jsou k sobě vzájemně pevně připojeny. To zaručuje absolutní vodotěsnost sprchového žlabu. Produktová řada E má navíc elektrolyticky leštěný povrch: při tomto procesu jsou odstraněny všechny mikroskopické nerovnosti a povrch je leštěn pomocí elektrolýzy, to má za výsledek perfektně hladký a lesklý povrch. Speciální řešení Výrobky ze standardního sortimentu nemusí být vždy pro některé aplikace ideální volbou. Abychom vyhověli každému přání, nabízíme širokou škálu možností speciální úprav. Konkrétně to je délka žlabu až mm, počet odtokových výpustí a provedení přírub žlabu, aby žlab splňoval všechny požadavky dané aplikace a zákazníka. Tyto úpravy jsou možné provést u produktové řady ACO ShowerDrain E. Pokyny ke spolehlivému utěsnění Cech obkladačů (FNN) z Ústředního svazu německého stavebnictví a Obchodní sdružení obkladů a dlažeb, které je součástí Německé centrální stavební organizace, byly použity na veletrhu BAU 2013 v Mnichově jako platforma pro zavedení sady pokynů pro plánování a návrh vpustí a žlabů používajících k utěsnění hydroizolační stěrky. Společnost ACO hrála významnou roli při vývoji těchto pokynů, které poskytují podrobné informace nejen o spojovacích bodech mezi vpustmi a žlaby, ale také spolehlivému utěsnění. Chcete-li předejít poškození spodní konstrukce podlahy, spojení mezi komponenty a stavebním materiálem musí být trvale vodotěsné. Před tímto, neexistovaly žádné pokyny při pohledu na téma odborných metod pro vytvoření bezpečného spoje mezi vpustí a těsnící vrstvou. Poprvé se tyto pokyny nezaměřují pouze na rozdíly mezi normami pro výrobky, ale také popisují požadavky na podlahové vpusti a sprchové žlaby. Všechny výrobky produktové řady ACO ShowerDrain jsou navrženy v souladu již s těmito požadavky, ale také se všemi ostatními požadavky. 11

12 12

13 Přehled výrobků: Liniové odvodnění ACO ShowerDrain E sprchový žlab: Všestranný, luxusní žlab Strana 14 Díky modulárnímu systému ACO ShowerDrain E můžete vyřešit téměř jakoukoliv stavební situaci. Ať už potřebujete protipožární řešení (na vyžádání), nestandardní délku nebo žlab se svislým (vertikálním) výtokem - výrobky v této produktové řadě Vám poskytnou to pravé řešení. ACO ShowerDrain S sprchový žlab: Elegantní žlab Strana 20 Vzhledem ke svému minimalistickému designu může řada S ustoupit do pozadí designového interiéru koupelny nebo může přispět designem jeho vlastním jako střed zájmu. ACO ShowerDrain S disponuje tou správnou výškou pro všechny aplikace: s výškou pouhých 55 mm (od příruby po dno odtoku) se jedná o ideální žlab pro projekty rekonstrukcí ve starých budovách s velmi nízkou skladbou podlahy, zatímco verze s instalační výškou 80 mm je ideální pro novostavby a veřejné sprchy. ACO ShowerDrain C sprchový žlab: Funkční design Strana 22 Řešení ACO pro developerské projekty se nazývá C. Řešení tohoto standardizovaného výrobku nabízí dobrý základ pro navrhování velkých projektů. Výběr z několika roštů včetně krytu pro zadláždění propůjčí koupelně osobitý vzhled. ACO ShowerDrain F sprchový žlab: Flexibilní instalace Strana 28 Řada ACO ShowerDrain F se skládá ze dvou částí. První část je odtoková vpust se zápachovým uzávěrem (sifonem) a druhá část je samotný žlab s roštem, který je vysoký pouhých 8 mm. Hlavní výhodou žlabu s roštem je stejná nebo nižší výška jako má většina dlaždic. Stejně tak, jako možnost variabilního umístění žlabu vůči odtokové vpusti. K dispozici je tolerance 10 mm nebo max. 3 ve všech čtyřech směrech. 13 ACO ShowerDrain Self sprchový žlab: Jednoduché řešení Strana 30 Základní řešení sprchového žlabu pro nízko nákladové koupelny. Žlab je vyroben z nerezové oceli a je vybaven přírubou (okrajem) pro napojení stěrkové hydroizolace. Odtokový díl je otočný kolem vlastní osy, je vyroben z plastu a se žlabem je spojen přes pryžové těsnění. K dispozici jsou dva designové rošty. ACO ShowerStep: Přechodové lišty Strana 32 ACO ShowerStep nabízí atraktivní přechod mezi dvěma oblastmi a poskytuje hladký povrchový profil. Díky snadné instalaci přechodové lišty navíc šetříte čas.

14 Liniové odvodnění/aco ShowerDrain E sprchový žlab ACO ShowerDrain E sprchový žlab DOŽIVOTNÍ ZÁRUKA* Hlavní výhody Minimální stavební výška: 64 mm, po horní hranu příruby Splňuje požadavky všech stupňů protihlukové ochrany (I-III v souladu s VDI 4100) Plný přístup až po odpadní potrubí pro snazší čištění Plně svařované tělo žlabu, žádné riziko průsaků Pět standardních délek a možnost nestandardních délek až do mm Žlaby a nerezové rošty s elektrolyticky leštěným povrchem Informace o výrobku Materiál: Nerezová ocel, materiál třídy 304 Třída zatížení: Splňuje požadavky K3 Vnitřní šířka žlabu: 80 mm Průtoky: 0.4 l/s (bez vodní hladiny na podlaze) 0.6 l/s (s 20 mm vodní hladiny dle EN 1253) Odtokový výkon může být zvýšen při použití více odtokových výpustí Přípojka výtoku: Vhodné pro všechny hrdlové potrubní systémy Velikost výtoku: DN 40/DN 50 Pachový uzávěr: dvoudílný (rozebíratelný), vyjímatelný Vzhled příruby: Trvalou součástí žlabu, speciální nátěr, pro optimální spojení s hydroizolační stěrkou Typy přírub: Podlahová, variantně stěnové příruby Kompletnost: Připraveno pro instalaci Ochrana proti hluku: Zvukově-izolační materiál standardně součástí balení Celková stavební výška: 79 mm (s vodní uzávěrou 25 mm) 105 mm (s vodní uzávěrou 50 mm) Výšková stavitelnost: 55 mm s použitím výškově nastavitelných nohou Instalace: : V místnosti, v nice, u stěny Varianty roštů: Skleněné, z nerezové oceli, pro dlažbu Osvětlení: Lightline (volitelně), vhodné pro nerezové rošty 14 Plánovací asistent: ACO ShowerDrain E s a bez stěnové příruby Instalační výška Stěnová příruba Bez S, 40 mm Příruba pro hydroizolace Obvodová, 30 mm Obvodová, 30 mm Vodní uzávěra Stavební výška k přírubě Sklon odtoku Dimenze výtoku DN 50 DN 40/50 DN 50 DN 50 DN 40/50 DN 50 * Při instalaci certifikovanou montážní firmou. Nevztahuje se na plastové a pryžové části.

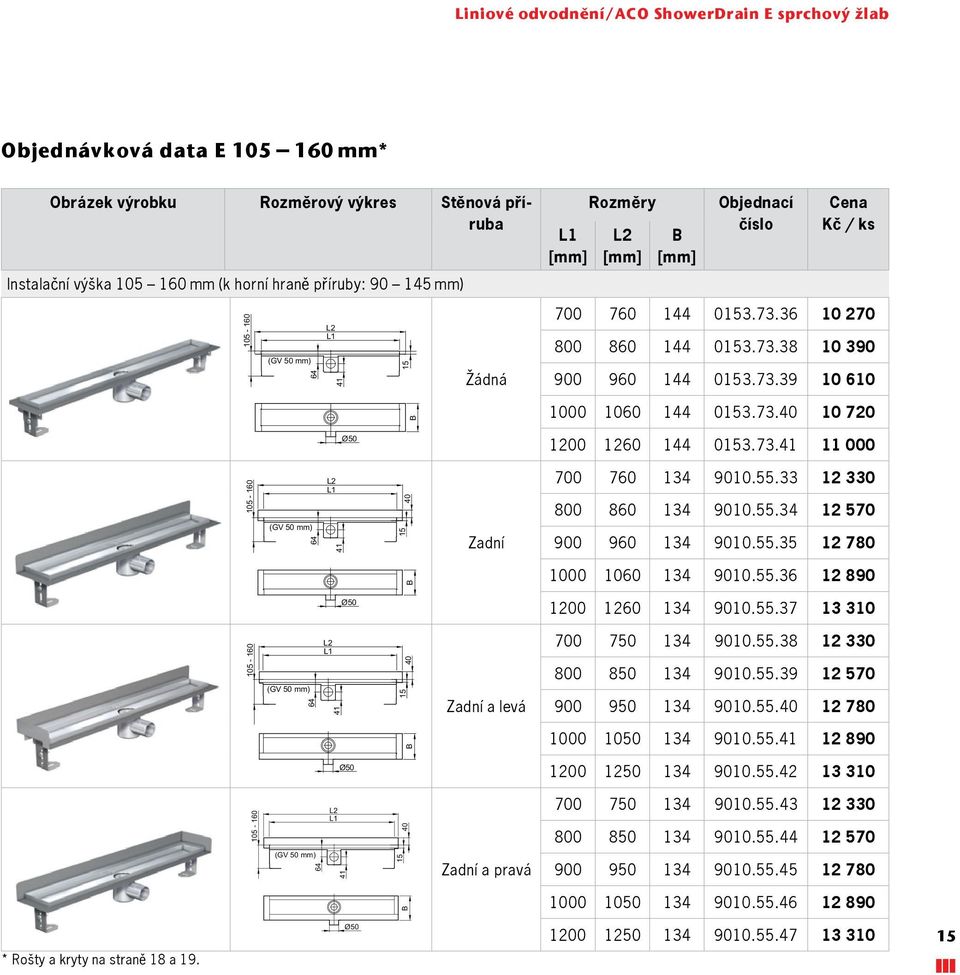

15 Liniové odvodnění/aco ShowerDrain E sprchový žlab Objednávková data E mm* Obrázek výrobku Rozměrový výkres Stěnová příruba Instalační výška mm (k horní hraně příruby: mm) (GV 50 mm) 64 L2 L Žádná L1 Rozměry L2 B Objednací číslo Cena Kč / ks B Ø (GV 50 mm) 64 L2 L Zadní B Ø (GV 50 mm) 64 L2 L Zadní a levá B Ø L2 L (GV 50 mm) Zadní a pravá B Ø * Rošty a kryty na straně 18 a 19.

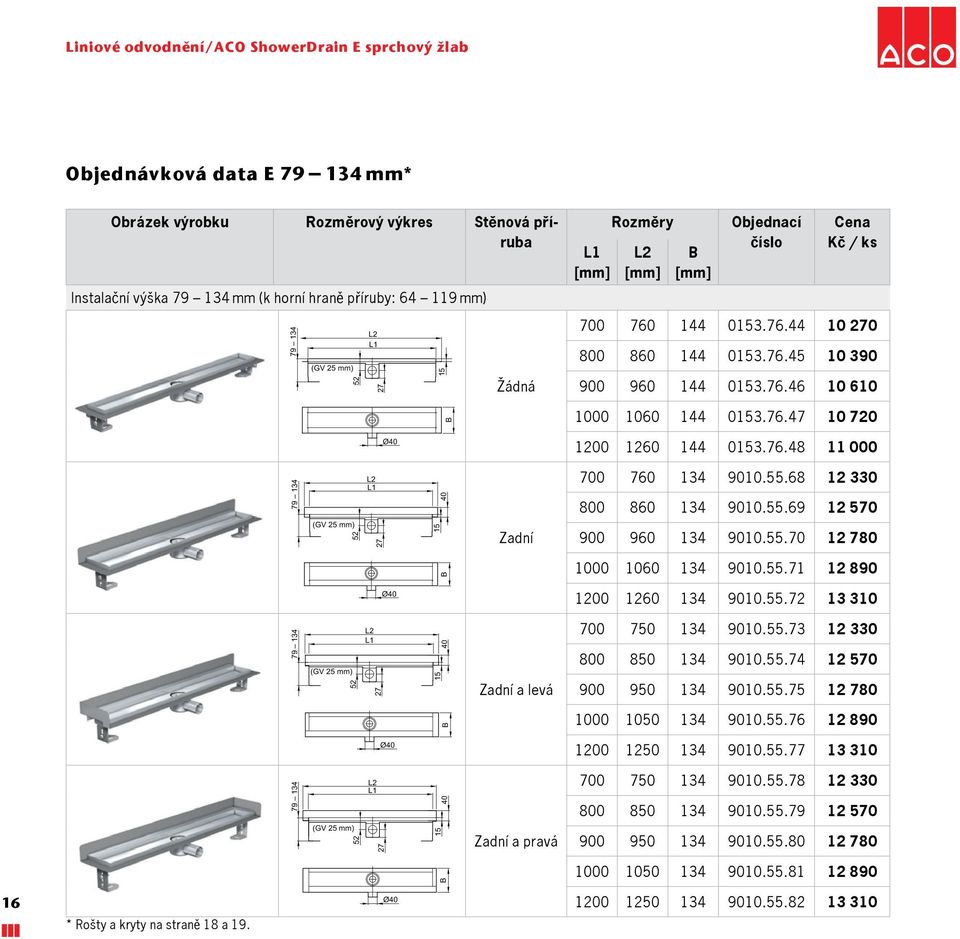

16 Liniové odvodnění/aco ShowerDrain E sprchový žlab Objednávková data E mm* Obrázek výrobku Rozměrový výkres Stěnová příruba Instalační výška mm (k horní hraně příruby: mm) (GV 25 mm) 52 L2 L Žádná L1 Rozměry L2 B Objednací číslo Cena Kč / ks B Ø (GV 25 mm) 52 L2 L Zadní B Ø (GV 25 mm) 52 L2 L Zadní a levá B Ø (GV 25 mm) 52 L2 L Zadní a pravá B Ø * Rošty a kryty na straně 18 a 19.

17 Liniové odvodnění/aco ShowerDrain E sprchový žlab Objednávková data E mm* Obrázek výrobku Rozměrový výkres Stěnová příruba Instalační výška mm (k horní hraně příruby: mm) L2 L1 L1 Rozměry L2 B Objednací číslo Cena Kč / ks Ø Žádná B L2 L Ø B Zadní L2 L Ø B Zadní a levá L2 L Ø B Zadní a pravá * Rošty a kryty na straně 18 a 19.

18 Liniové odvodnění/aco ShowerDrain E sprchový žlab Objednávková data, designové rošty z nerezové oceli 18 Obrázek výrobku Design Délka Wave Quadrato Flag Tile Chain Hawaii Mix Pixel Solid Objednací číslo Cena Kč / ks

19 Liniové odvodnění/aco ShowerDrain E sprchový žlab Objednávková data, kryty ze skla Obrázek výrobku Design Délka Sklo, černé Sklo, bílé Sklo, šedé Sklo, hnědé Sklo, černé s květin. vzorem Sklo, bílé s květin. vzorem Objednací číslo Cena Kč / ks Objednávková data, příslušenství Obrázek výrobku Označení Vhodné pro Popis Objednací číslo 53 ACO ShowerDrain Lightline sada ACO ShowerDrain E Systémová deska E Pouze pro nerezové rošty Dobíjecí LED moduly Automatická funkce rozsvícení při styku s vodou Rozsah dodávky 2 ks LED modulu 1 ks nabíječka (napětí: 220 V) LED moduly vhodné pro použití pod vodou 3 Modrá Červená Zelená Duhová Bílá Cena Kč / ks 7 170,-

20 Liniové odvodnění/aco ShowerDrain S sprchový žlab ACO ShowerDrain S sprchový žlab Hlavní výhody Minimální stavební výška: 55 mm, po horní hranu příruby Splňuje požadavky všech stupňů protihlukové ochrany (I-III v souladu s VDI 4100) Částečně vyjímatelný sifon pro optimální čištění Standardní délka 1500 mm: splňuje požadavky normy DIN (bezbariérová konstrukce) Viditelná šířka žlabu pouze 2 cm Informace o výrobku Materiál: Nerezová ocel, materiál třídy 304 Třída zatížení: Splňuje požadavky K3 Vnitřní šířka žlabu: 34 mm Průtoky: 0.5 l/s bez vodní hladiny na podlaze (DN 50/DN 40) 0.8 l/s s 20 mm vodní hladiny (DN 50 dle EN 1253) 0.65 l/s s 20 mm vodní hladiny (DN 40 dle EN 1253) 0.35 l/s bez vodní hladiny na podlaze (DN 32) 0.55 l/s s 20 mm vodní hladiny (DN 32 dle EN 1253) Přípojka výtoku: Vhodné pro všechny hrdlové potrubní systémy Velikost výtoku: DN 32/DN 40/DN 50 Vzhled příruby: Trvalou součástí žlabu, speciální nátěr, pro optimální spojení s hydroizolační stěrkou Typy přírub: Podlahová Žlab: Elektrolyticky leštěný povrch Přizpůsobení síle dlažby: Individuálně pomocí použitím vymezovacích podložek, od 11 po 22 mm Kompletnost: Připraveno pro instalaci, vč. sítka na vlasy Ochrana proti hluku: Zvukově-izolační materiál standardně součástí balení Celková stavební výška: 55 mm (pro vodní uzávěru 25 mm) 64 mm (pro vodní uzávěru 34 mm) 80 mm (pro vodní uzávěru 50 mm) Výšková stavitelnost: 30 mm s použitím výškově nastavitelných nohou Instalace: : V místnosti Varianty roštů: Z nerezové oceli 20 Pro spolehlivé odvodnění jsou žlaby delší než mm dodávány se dvěmi odtokovými vpustmi. Všechny potřebné tvarovky pro spojení odtoků jsou součástí dodávky žlabu.

21 Liniové odvodnění/aco ShowerDrain S sprchový žlab Objednávková data, žlab Obrázek výrobku Rozměrový výkres Rozměry Objednací L1 L2 B číslo Cena Kč / ks Instalační výška (po horní hranu příruby): 55 mm/dn 32, vodní uzávěra 25 mm L2 L Ø B Instalační výška (po horní hranu příruby): 64 mm/dn 40, vodní uzávěra 34 mm L2 L Ø B Instalační výška (po horní hranu příruby): 80 mm/dn 50, vodní uzávěra 50 mm L L Ø B Objednávková data, designové rošty z nerezové oceli 21 Obrázek výrobku Design 700 mm 800 mm 900 mm 1000 mm 1200 mm 1500 mm Objednací číslo Plate Stripes Cena Kč / ks

22 Liniové odvodnění/aco ShowerDrain C sprchový žlab ACO ShowerDrain C žlab s horizontální přírubou ZÁRUKA 25 LET* Hlavní výhody Minimální stavební výška: 53 mm, po horní hranu příruby Plný přístup až po odpadní potrubí pro snazší čištění Plně svařované tělo žlabu, žádné riziko průsaků Unikátní profil roštu výrazně snižuje možnost přetečení vody (v patentovém řízení) Informace o výrobku Materiál: Nerezová ocel, materiál třídy 304 Třída zatížení: Splňuje požadavky K3 Vnitřní šířka žlabu: 64 mm Průtoky: 0.5 l/s (bez vodní hladiny na podlaze) 0.95 l/s (s 20 mm vodní hladiny dle EN 1253) Přípojka výtoku: Vhodné pro všechny hrdlové potrubní systémy Velikost výtoku: DN 50 Pachový uzávěr: dvoudílný (rozebíratelný), vyjímatelný Vzhled příruby: Trvalou součástí žlabu Typy přírub: Podlahová Kompletnost: Připraveno pro instalaci Celková stavební výška: 65 mm (s vodní uzávěrou 25 mm) 92 mm (s vodní uzávěrou 50 mm) Instalace: V místnosti Tělo žlabu: Mořený povrch Rošt: Broušený povrch Varianty roštů: Designové rošty a rošt pro dlažbu z nerezové oceli L1 L2 22 H H = 92 mm se standardním pachovým uzávěrem (vodní uzávěra 50 mm) H = 65 mm se standardním pachovým uzávěrem (vodní uzávěra 25 mm) Instalační rozměry L L Ø Ø Standardní provedení Nízké provedení * Při instalaci certifikovanou montážní firmou. Nevztahuje se na plastové a pryžové části.

23 Liniové odvodnění/aco ShowerDrain C sprchový žlab Objednávková data, žlab s horizontální přírubou Výška žlabu H Délka žlabu L1 585 mm 685 mm 785 mm 885 mm 985 mm 1085 mm 1185 mm Objednací číslo Standardní, 92 mm Nízká, 65 mm Cena Kč / ks Objednávková data, designové rošty z nerezové oceli Obrázek výrobku Design 585 mm 685 mm 785 mm 885 mm 985 mm 1085 mm 1185 mm Objednací číslo Wave Square Water Slot Tile Massive Cena Kč / ks

24 Liniové odvodnění/aco ShowerDrain C sprchový žlab ACO ShowerDrain C žlab s vertikální přírubou ZÁRUKA 25 LET* Hlavní výhody Minimální stavební výška: 53 mm, po horní hranu příruby Plný přístup až po odpadní potrubí pro snazší čištění Plně svařované tělo žlabu, žádné riziko průsaků Vertikální příruba poskytuje dodatečné zabezpečení choulostivého spoje mezi stěnou a podlahou proti netěsnostem Unikátní profil roštu výrazně snižuje možnost přetečení vody (v patentovém řízení) Informace o výrobku Materiál: Nerezová ocel, materiál třídy 304 Třída zatížení: Splňuje požadavky K3 Vnitřní šířka žlabu: 64 mm Průtoky: 0.5 l/s (bez vodní hladiny na podlaze) 0.95 l/s (s 20 mm vodní hladiny dle EN 1253) Přípojka výtoku: Vhodné pro všechny hrdlové potrubní systémy Velikost výtoku: DN 50 Pachový uzávěr: dvoudílný (rozebíratelný), vyjímatelný Vzhled příruby: Trvalou součástí žlabu Typy přírub: Podlahová, zadní stěnová příruba Kompletnost: Připraveno pro instalaci Celková stavební výška: 65 mm (s vodní uzávěrou 25 mm) 92 mm (s vodní uzávěrou 50 mm) Instalace: Ke stěně Tělo žlabu: Mořený povrch Rošt: Broušený povrch Varianty roštů: Designové rošty a rošt pro dlažbu z nerezové oceli L2 L1 24 Ø50 H H = 92 mm se standardním pachovým uzávěrem (vodní uzávěra 50 mm) H = 65 mm se standardním pachovým uzávěrem (vodní uzávěra 25 mm) Instalační rozměry L L Ø Standardní provedení Nízké provedení * Při instalaci certifikovanou montážní firmou. Nevztahuje se na plastové a pryžové části.

25 Liniové odvodnění/aco ShowerDrain C sprchový žlab Objednávková data, žlab s vertikální přírubou Výška žlabu H Délka žlabu L1 585 mm 685 mm 785 mm 885 mm 985 mm 1085 mm 1185 mm Objednací číslo Standardní, 92 mm Nízká, 65 mm Cena Kč / ks Objednávková data, designové rošty z nerezové oceli Obrázek výrobku Design 585 mm 685 mm 785 mm 885 mm 985 mm 1085 mm 1185 mm Objednací číslo Wave Square Water Slot Tile Massive Cena Kč / ks

26 Liniové odvodnění/aco ShowerDrain C sprchový žlab ACO ShowerDrain C žlab bez příruby ZÁRUKA 25 LET* Hlavní výhody Minimální stavební výška: 53 mm, po horní hranu příruby Plný přístup až po odpadní potrubí pro snazší čištění Plně svařované tělo žlabu, žádné riziko průsaků Unikátní profil roštu výrazně snižuje možnost přetečení vody (v patentovém řízení) Informace o výrobku Materiál: Nerezová ocel, materiál třídy 304 Třída zatížení: Splňuje požadavky K3 Vnitřní šířka žlabu: 64 mm Průtoky: 0.5 l/s (bez vodní hladiny na podlaze) 0.95 l/s (s 20 mm vodní hladiny dle EN 1253) Přípojka výtoku: Vhodné pro všechny hrdlové potrubní systémy Velikost výtoku: DN 50 Pachový uzávěr: dvoudílný (rozebíratelný), vyjímatelný Kompletnost: Připraveno pro instalaci Celková stavební výška: 65 mm (s vodní uzávěrou 25 mm) 92 mm (s vodní uzávěrou 50 mm) Instalace: V místnosti a ke stěně Tělo žlabu: Mořený povrch Rošt: Broušený povrch Varianty roštů: Designové rošty a rošt pro dlažbu z nerezové oceli L1 26 Ø50 H H = 92 mm se standardním pachovým uzávěrem (vodní uzávěra 50 mm) H = 65 mm se standardním pachovým uzávěrem (vodní uzávěra 25 mm) Instalační rozměry L Ø Standardní provedení Nízké provedení * Při instalaci certifikovanou montážní firmou. Nevztahuje se na plastové a pryžové části.

27 Liniové odvodnění/aco ShowerDrain C sprchový žlab Objednávková data, žlab bez příruby Výška žlabu H Délka žlabu L1 585 mm 685 mm 785 mm 885 mm 985 mm 1085 mm 1185 mm Objednací číslo Standardní, 92 mm Nízká, 65 mm Cena Kč / ks Objednávková data, designové rošty z nerezové oceli Obrázek výrobku Design 585 mm 685 mm 785 mm 885 mm 985 mm 1085 mm 1185 mm Objednací číslo Wave Square Water Slot Tile Massive Cena Kč / ks

28 Liniové odvodnění/aco ShowerDrain F sprchový žlab ACO ShowerDrain F sprchový žlab Hlavní výhody Minimální stavební výška: 54 mm, po horní hranu příruby Plný přístup až po odpadní potrubí pro snazší čištění Plně svařované tělo výpusti, žádné riziko průsaků Nízká výška žlabu, pouze 8 mm Unikátní řešení sprchového žlabu umožňuje variabilní umístění těla žlabu vůči odtokové výpusti, to usnadňuje instalaci žlabu vůči dlažbě a snižuje potřebu řezání a krácení dlažby Informace o výrobku Dvoudílný systém žlabu, odtoková výpust je oddělená Materiál: Nerezová ocel, materiál třídy 304 Třída zatížení: Splňuje požadavky K3 Vnitřní šířka žlabu: 80 mm Průtoky: 0.4 l/s (bez vodní hladiny na podlaze) 0.95 l/s (s 20 mm vodní hladiny dle EN 1253) Přípojka výtoku: Vhodné pro všechny hrdlové potrubní systémy Velikost výtoku: DN 50 Pachový uzávěr: dvoudílný (rozebíratelný), vyjímatelný Vzhled příruby: Trvalou součástí vpusti Typy přírub: Odtoková výpust s přítlačnou přírubou Kompletnost: Připraveno pro instalaci Celková stavební výška: 54 mm (s vodní uzávěrou 25 mm) 79 mm (s vodní uzávěrou 50 mm) Instalace: V místnosti Tělo žlabu: Mořený povrch Rošt: Broušený povrch Varianty roštů: Designové rošty a rošt pro dlažbu z nerezové oceli L1 28 Instalační rozměry L Ø Ø50 29 Standardní provedení Nízké provedení

29 Liniové odvodnění/aco ShowerDrain F sprchový žlab Objednávková data, žlab s roštem - výška 8 mm Obrázek výrobku Design Délka Wave Square Water Slot Objednací číslo Cena Kč / ks Objednávkový data, odtoková výpust 29 Odtoková výpust Výška H Délka Šířka Objednací číslo Cena Kč / ks Standardní verze Nízká verze

30 Liniové odvodnění/aco ShowerDrain SELF sprchový žlab ACO ShowerDrain Self sprchový žlab Hlavní výhody Minimální stavební výška: 75 mm, po horní hranu příruby Vysoká variabilita nasměrování odtoku díky otočné výpusti o 360 doplněné výtokovým kolenem 45 Částečně vyjímatelný sifon pro optimální čištění Informace o výrobku Materiál: Nerezová ocel, materiál třídy 304 Třída zatížení: Splňuje požadavky K3 Vnitřní šířka žlabu: 64 mm Průtoky: 0.35 l/s (bez vodní hladiny na podlaze) 0.55 l/s (s 20 mm vodní hladiny dle EN 1253) Přípojka výtoku: Vhodné pro všechny hrdlové potrubní systémy Velikost výtoku: DN 40/DN 50 Vzhled příruby: Trvalou součástí žlabu Typy přírub: Podlahová Kompletnost: Připraveno pro instalaci Instalační výška: 87 mm Instalace: V místnosti Tělo žlabu: Nerez, mořený povrch Odtoková výpust: Plast, se sifonem Rošt: Nerez, broušený povrch Varianty roštů: Designové rošty a rošt pro dlažbu z nerezové oceli 30 Instalační rozměry L L

31 Liniové odvodnění/aco ShowerDrain SELF sprchový žlab Objednávková data, žlab s roštem - design Circle Výška žlabu H Délka žlabu L1 685 mm 785 mm 885 mm 985 mm Objednací číslo Cena Kč / ks Objednávková data, žlab s roštem - design Shark 31 Výška žlabu H Délka žlabu L1 685 mm 785 mm 885 mm 985 mm Objednací číslo Cena Kč / ks

32 Žlaby/ACO ShowerStep ACO ShowerStep Hlavní výhody Tři výšky (10, 12, 5 a 15 mm) pro rozdílné tloušťky dlaždic Dostupné ve dvou délkách Předformovaný spád Snadná instalace Informace o výrobku Materiál: Nerezová ocel, materiál třídy 304 Třída zatížení: Splňuje požadavky K3 Vrchní plocha: 12 mm, pro použití s nebo bez skleněné zástěny Kompletnost: Připraveno pro instalaci Délka: 990 a 1490 mm, lze zkrátit na místě před instalací Verze: Dostupné v levo- a pravostranném provedení Povrch: Broušený: ideální použití v kombinaci se žlaby ACO ShowerDrain C, S, F a Self Elektrolyticky leštěný: ideální použití v kombinaci se žlaby ACO ShowerDrain E Použití ACO ShowerStep ze sortimentu výrobků ACO ShowerDrain je určen k instalaci mezi prostor bezbariérového sprchového koutu se zabudovaným sprchovým žlabem a přilehlou 32 Sprchový žlab Prostor se spádovanou podlahou ke žlabu Okolní nespádovaná podlaha koupelny podlahou koupelny. Podlaha koupelny je kompletně bez spádu, zatímco prostor sprchy je jednostranně spádován (většinou 1,5 % 2 %) směrem ke sprchovému žlabu. Tento spád vytváří rozdíl výšky podlahy v koupelně, který se zvyšuje směrem ke žlabu. Instalace Naneste vrstvu lepidla na podklad a také na spodní stranu lišty ACO ShowerStep. Cementové lepidlo musí být naneseno také na celou plochu boku spádového klínu. Pak zatlačte lištu ACO ShowerStep na stále ještě měkké lepidlo, vyrovnejte jej a pak naneste dostatečné množství lepidla na vodorovnou přírubu. Nyní položte dlaždice a pevně je zatlačte do požadované polohy. Horní hrana lišty musí být přesně ve stejné výšce jako dlaždice. Vytvořte mezi dlaždicemi a lištou spáru širokou přibližně 1 1,5 mm a vyplňte ji spárovací hmotou nebo pružným tmelem. Po obložení sprchového prostoru vyplňte spáru mezi dlažbou a sprchovým žlabem (okolo celého žlabu) silikonovým tmelem. Pohledová hrana přechodové lišty ACO ShowerStep je široká 12 mm. To znamená, že ji lze použít se sprchovou skleněnou zástěnou nebo bez ní. Tuto šířku pohledové hrany jsme zvolili záměrně, aby bylo možné použít standardní sprchové zástěny (až do síly skla 9 mm). Volitelná skleněná zástěna

33 Žlaby/ACO ShowerStep Rozměry a verze ACO ShowerStep je dostupný ve dvou délkách (990 mm a 1490 mm) a třech výškách (10 mm, 12,5 mm, 15 mm). Délky lze zkrátit na místě před instalací. Uvedené výšky jsou stanoveny tak, aby vyhovovaly různým tloušťkám dlaždic dostupných na trhu. Výška se měří na straně lišty ACO ShowerStep, která směřuje k okolní nespádované podlaze koupelny a ze sprchového prostor. ACO ShowerStep je dostupný v pravostranné nebo levostranné verzi. Objednávková data, Broušený povrch Verze Délka L Výška H1 Výška H2 Objednací číslo Cena Kč / ks levá levá levá levá levá levá pravá pravá pravá pravá pravá pravá Objednávková data, Leštěný povrch Sprchový Duschrinne žlab Verze Délka L Výška H1 Výška H2 Objednací číslo Cena Kč / ks levá levá ACO ShowerStep levý links ACO ShowerStep pravý rechts levá levá levá levá pravá pravá pravá pravá pravá pravá L H2 12 H1

34 34

35 Přehled produktů: Bodové odvodnění Podlahové vpusti plastové Strana 36 Tento modulární systém umožňuje vytvářet funkční řešení, které jsou vhodné pro každou instalační situaci a pole aplikací. Podlahové vpusti je možné použít ve všech vlhkých místnostech a nabízí - v kombinaci s nezbytným napojením hydroizolace - odvodňovací systém, který je stejně bezpečný jako efektivní. 35

36 Bodové odvodnění/aco ShowerPoint podlahové vpusti Modulární systém ACO ShowerPoint podlahových vpustí Designové rošty Strana 40 Designové rošty Strana 40 Kryt pro zadláždění Skleněné kryty Strana 41 Roštový nástavec kruhový + příruba pro stěrk. hydroiz. Roštový nástavec čtvercový + příruba pro stěrk. hydroiz. Roštový nástavec pro dlažbu + příruba pro stěrk. hydroiz. Roštový nástavec pro skl. kryt + příruba pro stěrk. hydroiz. Roštový nástavec kruhový vč. příruby pro stěrk. hydroiz. Strana 38 Roštový nástavec čtvercový vč. příruby pro stěrk. hydroiz. Strana 38 Roštový nástavec pro dlažbu vč. příruby pro stěrk. hydroiz. Strana 39 Roštový nástavec pro skl. kryt vč. příruby pro stěrk. hydroiz. Strana 39 Prodlužovací kus 36 Pachový uzávěr (sifon) Přítlačná příruba pro těžkou hydroizolaci Protipožární set, volitelně (pouze pro svislý odtok vpusti) ACO plastové podlahové vpusti Strana 37 ACO Fit-in (protipožární)

37 Bodové odvodnění/aco ShowerPoint podlahové vpusti ACO ShowerPoint podlahové vpusti Hlavní výhody Splňuje požadavky normy EN 1253 Produktová řada uzpůsobena pro různé tloušťky dlaždic a skladby podlah Plný přístup až po odpadní potrubí po vyjmutí pachového uzávěru pro snazší čištění Varianta čtvercových a kruhových roštů Informace o výrobku Materiál: Plast (roštové nástavce z ABS / těla vpustí z PP) Třída zatížení: Splňuje požadavky K3 Průtoky: l/s (s 20 mm vodní hladiny dle EN 1253) Přípojka výtoku: Vhodné pro všechny hrdlové potrubní systémy Velikost výtoku: DN 50 Pachový uzávěr: vyjímatelný Příruba vpusti: Přítlačná příruba, může být osazena dodatečně (příslušenství) Příruba roštového nástavce: Jako trvalá součást nástavce nebo volnou přírubou pro stěrkovou hydroizolaci, která může být osazena dodatečně (příslušenství) Roštový nástavec: S nebo BEZ prefabrikovaného límce pro připojení hydroizolace z flísu Kompletnost: Připraveno pro instalaci Instalace: V místnosti Varianty roštů: Z nerezové oceli tloušťky 5 mm (kruhové nebo čtvercové), pro zadláždění nebo skleněné Osvětlení: Lightpoint pro nerezové rošty Protipožární ochrana: Sada dostupná jako příslušenství pro vpusti se svislým výtokem Prevence proti zápachu: Pachový uzávěr s klapkou jako příslušenství, membrána odděluje vodní uzávěru od teplého vzduchu v místnosti (výrazně zpomaluje vysychání sifonu) Objednávková data, těla vpustí Obrázek výrobku Rozměrový výkres Popis Stavební otvor Průtok [l/s] Objednací číslo Cena Kč / ks Ø149 Ø125 Sklon odtoku: 90 Standard Vodní uzávěra: 50 mm 200 x Ø Ø149 Ø125 Sklon odtoku: 1,5 Standard Vodní uzávěra: 50 mm 200 x Ø Ø149 Ø125 Sklon odtoku: 1,5 Flatline Vodní uzávěra: 25 mm Ø x

38 Bodové odvodnění/aco ShowerPoint podlahové vpusti Objednávkový data, roštové nástavce Obrázek výrobku Rozměrový výkres Provedení Výšková stavitelnost Popis Objednací číslo Cena Kč / ks Nástavce pro nerezové rošty Ø125 Z plastu Rámeček Nerezová ocel 149 x 149 mm Vhodné pro rošty z nerezové oceli Rozměr roštu: 140 x 140 mm S aretací Bez aretace Bez příruby pro napojení hydroizolace Ø136 Ø125 Z plastu Rámeček Nerezová ocel Ø: 136 mm Vhodné pro rošty z nerezové oceli Průměr roštu: 127 mm Bez aretace Bez příruby pro napojení hydroizolace Ø350 Ø Ø Z plastu Rámeček Nerezová ocel 149 x 149 mm Vhodné pro rošty z nerezové oceli Rozměr roštu: 140 x 140 mm S aretací Bez aretace S přírubou pro napojení hydroizolace Ø350 Ø252 Ø136 Ø125 8 Z plastu Rámeček Nerezová ocel Ø: 136 mm Vhodné pro rošty z nerezové oceli Průměr roštu: 127 mm Bez aretace S přírubou pro napojení hydroizolace

39 Bodové odvodnění/aco ShowerPoint podlahové vpusti Obrázek výrobku Rozměrový výkres Provedení Výšková stavitelnost Popis Objednací číslo Cena Kč / ks Nástavce pro zadláždění Ø125 6 Z plastu Rámeček Nerezová ocel 149 x 149 mm Kryt Vnitřní rozměr: 121 x 121 mm Vnější rozměr: 129 x 129 mm S nerezovým rámečkem Bez příruby pro napojení hydroizolace Ø350 Ø Ø Z plastu Rámeček Nerezová ocel 149 x 149 mm Kryt Vnitřní rozměr: 121 x 121 mm Vnější rozměr: 129 x 129 mm S nerezovým rámečkem S přírubou pro napojení hydroizolace Nástavce pro skleněné rošty Z plastu Rámeček Nerezová ocel 149 x 149 mm Bez příruby pro napojení hydroizolace Ø125 Ø350 Ø Z plastu Rámeček Nerezová ocel 149 x 149 mm S přírubou pro napojení hydroizolace Ø125

40 Bodové odvodnění/aco ShowerPoint podlahové vpusti Objednávková data, designové rošty z nerezové oceli Design roštu Quadrato Rozměr roštu 140 x x Rozměr rámečku 149 x x Popis S aretací Bez aretace Bez aretace Objednací číslo Cena Kč / ks Design roštu Forest Rozměr roštu 140 x x Rozměr rámečku 149 x x Popis S aretací Bez aretace Bez aretace Objednací číslo Cena Kč / ks Design roštu Wave 40 Rozměr roštu 140 x x Rozměr rámečku 149 x x Popis S aretací Bez aretace Bez aretace Objednací číslo Cena Kč / ks Design roštu Hawaii Rozměr roštu 140 x x Rozměr rámečku 149 x x Popis S aretací Bez aretace Bez aretace Objednací číslo Cena Kč / ks

41 Bodové odvodnění/aco ShowerPoint podlahové vpusti Design roštu Mix Rozměr roštu 140 x x Rozměr rámečku 149 x x Popis S aretací Bez aretace Bez aretace Objednací číslo Cena Kč / ks Poznámka: Všechny designové rošty z nerezové oceli jsou vyráběny z materiálu síly 5 mm. 5 Objednávková data, designové kryty ze skla Designové kryty bez vzoru Rozměr roštu 127,5 x 127,5 127,5 x 127,5 127,5 x 127,5 Rozměr rámečku 130 x x x 130 Popis Černý Bílý Šedý Objednací číslo Cena Kč / ks Designové kryty s květinovým vzorem Rozměr roštu 127,5 x 127,5 127,5 x 127,5 Rozměr rámečku 130 x x 130 Popis Černý s květinovým vzorem Bílý s květinovým vzorem Objednací číslo Cena Kč / ks

42 Bodové odvodnění/aco ShowerPoint podlahové vpusti Objednávková data, příslušenství Obrázek výrobku Rozměrový výkres Označení Vhodné pro Popis Objednací číslo Cena Kč / ks Prodlužovací kus Všechny podlahové vpusti Easyflow Roštový nástavec Průměr: 125 mm Z plastu S vlepeným těsněním Pro hlubší zabudování podlahové vpusti Hmotnost: 0.1 kg Ø125 Přítlačná příruba Všechny podlahové vpusti Easyflow Příruba z plastu Volná příruba z nerezové oceli Vhodné pro napojení hydroizolačních fólií a lepenek Hmotnost: 0.7 kg Příruba pro stěrkové hydroizolace Všechny roštové nástavce Easyflow Roštový nástavec Průměr: 125 mm Příruba z plastu s připojeným fleecem Vhodné pro napojení tekutých hydroizolačních stěrek Hmotnost: 0.2 kg ACO Shower- Point Lightpoint sada ACO ShowerPoint Roštové nástavce pro nerezové rošty Dobíjecí LED moduly Automatická funkce rozsvícení při styku s vodou Vhodné pro dodatečnou montáž LED moduly vhodné pro použití pod vodou Červená Modrá Zelená Bílá (teplý odstín) Ø93 ACO pachový uzávěr (sifon) suchý Easyflow Flatline (nízká vpust) DN 50 Výrazně zpomaluje vysychání vodní uzávěry v sifonu Vodní uzávěra: 30 mm Ø93 ACO pachový uzávěr (sifon) suchý Easyflow (standardní vpust) DN 50 Výrazně zpomaluje vysychání vodní uzávěry v sifonu Vodní uzávěra: 50 mm
