1 Základní části počítače Skříň počítače ( desktop, minitower, tower) Monitor Klávesnice Myš

2 1. OBSAH SKŘÍNĚ POČÍTAČE

3 1.1 Základní deska anglicky mainboard či motherboard Hlavním účelem základní desky je propojit jednotlivé součástky počítače do fungujícího celku a poskytnout jim elektrické napájení. Postupem času se funkce základní desky rozšiřovala v tom, že sama začínala obsahovat některé součástky počítače, které se dříve musely do ní zapojovat zvlášť. Základní deska je ve skříni počítače upevněna pomocí šroubů, je připevněna u jedné ze stěn. Přímo na základní desce se nacházejí např. procesor, baterie, CMOS paměť, paměti RAM nebo přídavné karty zasunuté do slotů. Ostatní komponenty je třeba se základní deskou spojit pomocí datových kabelů (např. harddisk, disketové jednotky, CD-ROM a DVD-ROM jednotky).

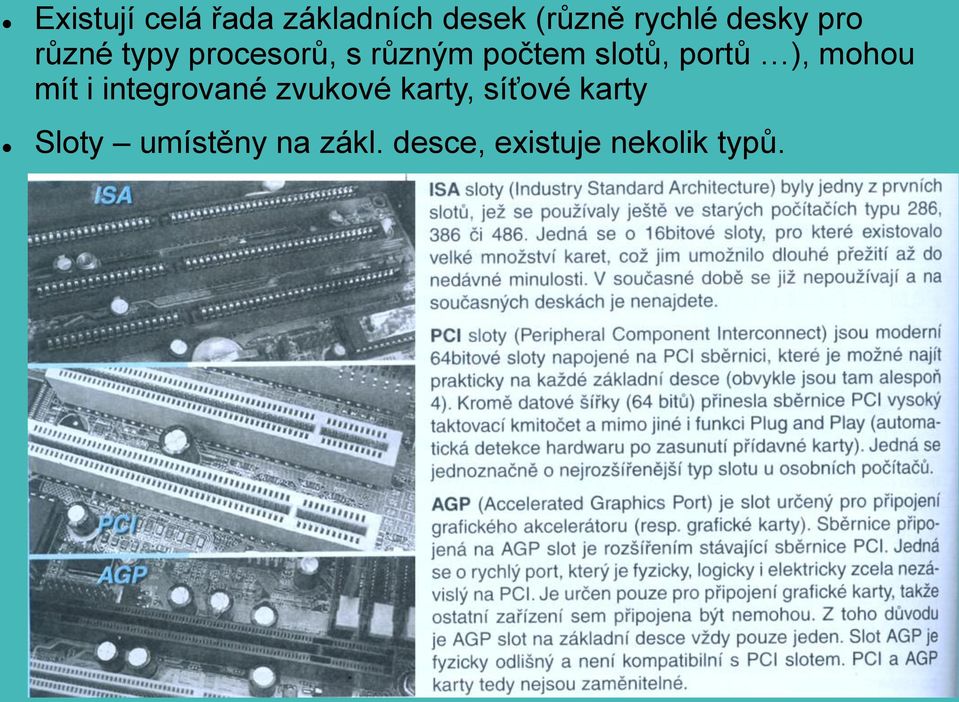

4 Existují celá řada základních desek (různě rychlé desky pro různé typy procesorů, s různým počtem slotů, portů ), mohou mít i integrované zvukové karty, síťové karty Sloty umístěny na zákl. desce, existuje nekolik typů.

5

6 Součástí základní desky je sběrnice. Je to svazek vodičů, kterými proudí informace, řídící signály nebo adresy mezi jednotlivými komponenty počítače. Důležitá je rychlost sběrnice.

7 1.2 Procesor (CPU Central Processing Unit ) Ústřední výkonná jednotka počítače, jedna z nejdůležitějších součástek, charekterizován jako mozek počítače, bez něhož počítač není schopen vykonávat žádné operace Součástka velká jen několik cm2, miniaturní integrovaný obvod Jeho rychlost ovlivňuje rychlost celého počítače (rychlost je také ovlivněna dalšími parametry velikostí pamětí, základní deskou, grafickou kartou atd.) Důležitým parametr je taktovací frekvence - čím větší, tím je procesor rychlejší (např. 2,5 GHz = počítač zvládne zpracovat instrukcí za sekundu)

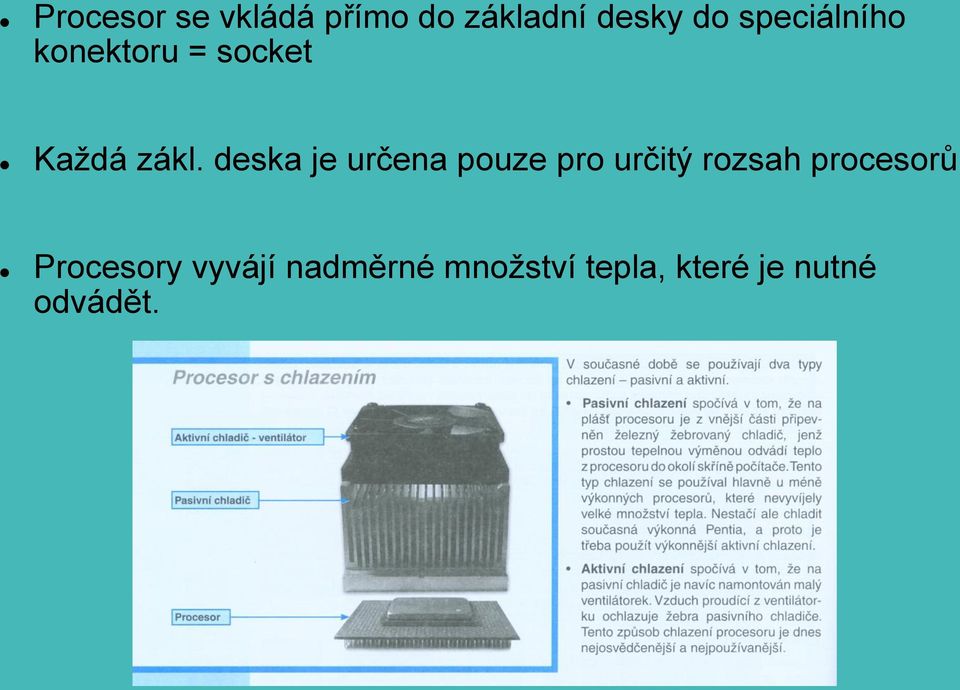

8 Procesor se vkládá přímo do základní desky do speciálního konektoru = socket Každá zákl. deska je určena pouze pro určitý rozsah procesorů Procesory vyvájí nadměrné množství tepla, které je nutné odvádět.

9 1.3 Harddisk Hlavní záznamové médium uvnitř počítače, jsou na něm uložena všechna data. Data uložená na harddisku jsou proudově nezávislá. Je tvořen několika nad sebou umístěnými rotujícími kotouči, nad nimi se pohybují čtecí a záznamové hlavičky. Celý hardidsk je umístěn v hermeticky uzavřeném obalu, aby nedošlo k jeho poškození. Harddisk se otáčí od zapnutí počítače až do jeho vypnutí (i když nepracuje). Se základní deskou je propojen speciálním datovým kabelem, napájen je přímo ze zdroje. Důležitým udajem je jeho kapacita a otáčky.

10

11 Princip fungovaní harddisku, zápis dat Harddisk je slozen z několika kotoučů, které jsou umístěny nad sebou Mezi jednotlivymi kotouci jsou po obou stranách elektromagnetické hlavičky, které slouží pro záznam a čtení dat Hlavičky jsou umístěny na robustním rameni, které se spolu s hlavičkou pohybuje dosáhne na libovolné místo kotouče Hlavička se disku nedotýká nedochází k opotřebení Pohyb ramene s hlavičkou zajišťuje speciální přesná mechanika, tu řídí řadič disku Kotouče disku jsou rozděleny na stopy a sektory stopy jsou soustředné kružnice na disku, ty jsou potom rozděleny příčně na sektory

12 každá stopa a sektor jsou očíslovány velká plocha disku je tedy rozdělena na mnoho malých přesbě adresovaných částí, v nichž probíhá zápis a čtení dat Orientaci záznamové a čtecí hlavičky mezi stopami a sektory ovladá řadič, který je přímou součástí disku

13 1.4 Paměť RAM (Random access memory) Paměti RAM jsou určeny pro rychlý zápis i pro čtení dat. Jedná se o paměti, které jsou proudově závislé (obsah se po vypnutí nebo restartu vymaže) Paměti RAM dělíme na dynamické nebo statické. Dynamická paměť RAM (DRAM) je nejlevnějším typem elektronické paměti. Vlastní data jsou uložena v miniaturních kondenzátorech jako náboj, který je však nutné pravidelně (dynamicky) obnovovat. Odtud dostal tento typ RAM paměti název. Typicky se používá jako hlavní paměť počítačů Statická paměť RAM (SRAM) je nejrychlejším typem paměti. Jeho nevýhodou je velký odběr proudu (ovšem jen při velké pracovní rychlosti). Typicky se používá jako rychlá vyrovnávací paměť (cache) u procesorů.

14 Paměti RAM jsou vyráběny v tzv. modulech SIMM (ploché destičky s plošnými spoji), vkládají se přímo na základní desku do speciálních konektorů (tzv. paměťových bank). Důležitá je kapacita paměti (64, 128, 256 nebo 512 MB).

15 1.5 Přídavné karty

16 1.6 Disketová mechanika

17 1.7 CD-ROM a DVD mechaniky

18

19 1.8 Magnetooptický disk Zářízení pro ukládání dat, záznam je proveden změnou magnetizace vhodného materiálu, ovšem jak při zápisu, tak i při čtení je použit laserový paprsek. Magnetooptické disky tak v sobě kombinují přednosti magnetického záznamu (nedestruktivní a především rychlý zápis prováděný po blocích a nikoli kontinuálně) i záznamu optického (vysoká hustota zapsaných dat, jednoduché mechaniky, bezdotykové čtení i zápis, odolnost záznamu proti vlivům okolního prostředí). V současnosti se sice magnetooptické disky procentuálně používají méně často než v minulosti (především po nástupu levných CD-RW a DVD), ale některé instituce je stále s úspěchem využívají, především pro dlouhodobou úschovu cenných dat (knihovny, archivy, státní úřady).

20

21 Zápis dat na magnetooptický disk Zápis informací na magnetooptický disk je prováděn pomocí zapisovací magnetické hlavy a laserového paprsku. Feromagnetická vrstva na magnetooptickém disku je totiž vytvořena z materiálu, který je za běžných pokojových teplot možné zmagnetizovat pouze působením velmi silného pole, který zapisovací hlava nemůže vyvinout. Pokud se však teplota feromagnetické vrstvy zvýší nad takzvanou Curierovu teplotu, z feromagnetické látky se stává látka paramagnetická, na níž už relativně slabé magnetické pole zapisovací hlavy může působit. Teplota feromagnetické vrstvy je zvyšována laserovým paprskem, který je velmi přesně zaostřen právě na tuto vrstvu a dokáže zvýšit teplotu zápisového místa (to má velmi malou plochu) na cca 180 C. Čtení dat z magnetooptického disku Čtení dříve zaznamenaných dat je založeno na mangetooptickém Kerrově jevu (. Pokud dopadne na magnetický materiál polarizovaný laserový paprsek, je vlivem magnetizace materiálu pootočen jedním či druhým směrem.

22 - Úhel pootočení je sice menší než jeden stupeň, ale díky citlivé elektronice a polarizačním filtrům ho lze změřit. Při čtení dat se používá slabší výkon laseru než při zápisu, tudíž nedochází k ohřevu magnetické vrstvy ani degradaci jejích vlastností. Magnetická hlava se při čtení nepoužívá, Existují dva typy magnetooptických disků: disky WORM (Write Once Read Many) disky přepisovatelné Magnetooptické disky se vyrábějí ve dvou rozměrech a to 5,25" a 3,5". Kapacity těchto disků se pohybují od 128 MB až po 600 GB a neustále se vyvíjejí. Nevyžadují náročnou údržbu, lze je otírat a mýt běžným saponátem. Životnost dat bývá až 100 let.

23 1.9 Zdroj napětí

24 1.10 Porty

25

26

27 2. EXTERNÍ ZAŘÍZENÍ POČÍTAČE 2.1 Monitor Monitor je čistě výstupní zobrazovací zařízení sloužící k zobrazování textových a grafických informací Monitory můžeme podle používaných technologií rozdělit na : CRT (klasická vakuová obrazovka) LCD (tekuté krystaly)

28 Monitory hodnotíme a vybíráme podle těchto základních parametrů :
