Možnosti kotvení tras s integrovanou funkčností při požáru
|
|
|
- Luděk Slavík
- před 7 lety
- Počet zobrazení:
Transkript

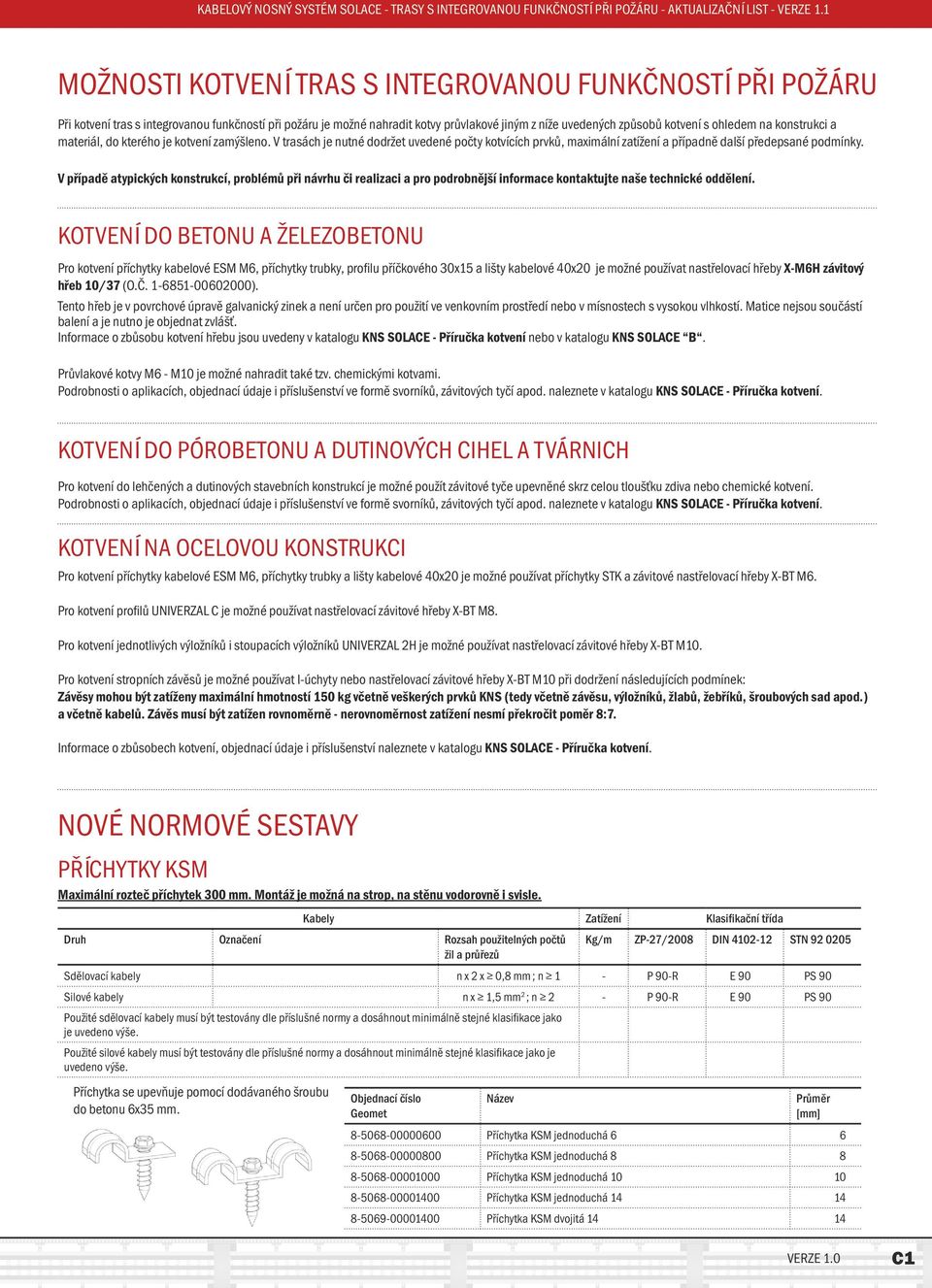

1 Kabelový nosný systém SOLACE - trasy s integrovanou funkčností při požáru - aktualizační list - verze 1.1 Možnosti kotvení tras s integrovanou funkčností při požáru Při kotvení tras s integrovanou funkčností při požáru je možné nahradit kotvy průvlakové jiným z níže uvedených způsobů kotvení s ohledem na konstrukci a materiál, do kterého je kotvení zamýšleno. V trasách je nutné dodržet uvedené počty kotvících prvků, maximální zatížení a případně další předepsané podmínky. V případě atypických konstrukcí, problémů při návrhu či realizaci a pro podrobnější informace kontaktujte naše technické oddělení. kotvení do betonu a železobetonu Pro kotvení příchytky kabelové ESM M6, příchytky trubky, profilu příčkového 30x15 a lišty kabelové 40x20 je možné používat nastřelovací hřeby X-M6H závitový hřeb 10/37 (O.Č ). Tento hřeb je v povrchové úpravě galvanický zinek a není určen pro použití ve venkovním prostředí nebo v mísnostech s vysokou vlhkostí. Matice nejsou součástí balení a je nutno je objednat zvlášť. Informace o zbůsobu kotvení hřebu jsou uvedeny v katalogu KNS SOLACE - Příručka kotvení nebo v katalogu KNS SOLACE B. Průvlakové kotvy M6 - M10 je možné nahradit také tzv. chemickými kotvami. Podrobnosti o aplikacích, objednací údaje i příslušenství ve formě svorníků, závitových tyčí apod. naleznete v katalogu KNS SOLACE - Příručka kotvení. kotvení do pórobetonu a dutinových cihel a tvárnich Pro kotvení do lehčených a dutinových stavebních konstrukcí je možné použít závitové tyče upevněné skrz celou tloušťku zdiva nebo chemické kotvení. Podrobnosti o aplikacích, objednací údaje i příslušenství ve formě svorníků, závitových tyčí apod. naleznete v katalogu KNS SOLACE - Příručka kotvení. kotvení na ocelovou konstrukci Pro kotvení příchytky kabelové ESM M6, příchytky trubky a lišty kabelové 40x20 je možné používat příchytky STK a závitové nastřelovací hřeby X-BT M6. Pro kotvení profilů UNIVERZAL C je možné používat nastřelovací závitové hřeby X-BT M8. Pro kotvení jednotlivých výložníků i stoupacích výložníků UNIVERZAL 2H je možné používat nastřelovací závitové hřeby X-BT M10. Pro kotvení stropních závěsů je možné používat I-úchyty nebo nastřelovací závitové hřeby X-BT M10 při dodržení následujících podmínek: Závěsy mohou být zatíženy maximální hmotností 150 kg včetně veškerých prvků KNS (tedy včetně závěsu, výložníků, žlabů, žebříků, šroubových sad apod.) a včetně kabelů. Závěs musí být zatížen rovnoměrně - nerovnoměrnost zatížení nesmí překročit poměr 8:7. Informace o zbůsobech kotvení, objednací údaje i příslušenství naleznete v katalogu KNS SOLACE - Příručka kotvení. nové normové sestavy Příchytky KSM Maximální rozteč příchytek 300 mm. Montáž je možná na strop, na stěnu vodorovně i svisle. Druh Označení Rozsah použitelných počtů Sdělovací kabely n x 2 x 0,8 mm ; n 1 - P 90-R E 90 PS 90 Silové kabely n x 1,5 mm 2 ; n 2 - P 90-R E 90 PS 90 Použité sdělovací kabely musí být testovány dle příslušné normy a dosáhnout minimálně stejné klasifikace jako je uvedeno výše. Použité silové kabely musí být testovány dle příslušné normy a dosáhnout minimálně stejné klasifikace jako je uvedeno výše. Příchytka se upevňuje pomocí dodávaného šroubu do betonu 6x35 mm. Geomet Průměr [mm] Příchytka KSM jednoduchá Příchytka KSM jednoduchá Příchytka KSM jednoduchá Příchytka KSM jednoduchá Příchytka KSM dvojitá verze 1.0 C1
2 Doplněné kabely - nenormové sestavy Strana 29, 43 31, 45 33, 47 35, 49 37, 51 PRAKAB Pražská Kabelovna PRAFlaGuard SPF TCSPKFH - V180 P90-R... n x 4 x 0,8 mm ; n 3 10 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaGuard F SSKFH - V180 P90-R... n x 2 x 0,8 mm ; n 1 10 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur 1-CSKH - V180 P30-R... 5 x 1,5 mm 2 10 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur 1-CSKH - V180 P30-R... n x 1,5-16 mm 2 ; n 2 10 P 60-R E 60 PS 60 PRAKAB Pražská Kabelovna PRAFlaDur 90 (N)HXH-J FE180/P90-R... 5 x 1,5 mm 2 10 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur 90 (N)HXH-J FE180/P90-R... n x 1,5-16 mm 2 ; n 2 10 P 15-R - PS 15 Kabelwerk Eupen AG (N)HXCH FE180 E30 n x 1,5 mm 2 ; n 2 15 P 15-R - PS 15 Kabelwerk Eupen AG (N)HXCH FE180 E30 4 x 50 mm 2 15 P 30-R E 30 PS 30 Lamela Electric, a.s. 1-CXFE-V n x 1,5 mm 2 ; n 2 15 P 60-R E 60 PS 60 Lamela Electric, a.s. 1-CXFE-V 4 x 50 mm 2 15 P 90-R E 90 PS 90 NKT Cables NOPOVIC 1-CXKHCH-V (NHXCH) E90 n x 1,5 mm 2 ; n 2 15 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaGuard SPF TCSPKFH - V180 P90-R... n x 2 x 0,8 mm ; n 1 20 P 15-R - PS 15 PRAKAB Pražská Kabelovna PRAFlaGuard SPF TCSPKFH - V180 P90-R... n x 4 x 0,8 mm ; n 3 20 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaGuard F SSKFH - V180 P90-R... n x 2 x 0,8 mm ; n 1 20 P 30-R E 30 PS 30 PRAKAB Pražská Kabelovna PRAFlaDur 1-CSKH - V180 P30-R... 5 x 1,5 mm 2 20 P 60-R E 60 PS 60 PRAKAB Pražská Kabelovna PRAFlaDur 1-CSKH - V180 P30-R... n x 1,5 mm 2 ; n 2 20 P 30-R E 30 PS 30 PRAKAB Pražská Kabelovna PRAFlaDur SP 1-CSPKH - V180 P30-R... n x 1,5-6 mm 2 ; n 2 20 P 30-R E 30 PS 30 PRAKAB Pražská Kabelovna PRAFlaDur SP 1-CSPKH - V180 P30-R... 4 x 6 mm 2 20 P 30-R E 30 PS 30 PRAKAB Pražská Kabelovna PRAFlaDur 90 (N)HXH-J FE180/P90-R... n x 1,5 mm 2 ; n 2 20 P 30-R E 30 PS 30 PRAKAB Pražská Kabelovna PRAFlaDur 90 (N)HXH-J FE180/P90-R... 4 x 50 mm 2 20 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaGuard SPF TCSPKFH - V180 P90-R... n x 2 x 0,8 mm ; n 1 25 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaGuard SPF TCSPKFH - V180 P90-R... n x 4 x 0,8 mm ; n 3 25 P 60-R E 60 PS 60 PRAKAB Pražská Kabelovna PRAFlaGuard F SSKFH - V180 P90-R... n x 2 x 0,8 mm ; n 1 25 P 15-R - PS 15 PRAKAB Pražská Kabelovna PRAFlaDur 1-CSKH - V180 P30-R... n x 1,5 mm 2 ; n 2 25 P 60-R E 60 PS 60 PRAKAB Pražská Kabelovna PRAFlaDur 1-CSKH - V180 P30-R... 4 x 50 mm 2 25 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur SP 1-CSPKH - V180 P30-R... n x 1,5-6 mm 2 ; n 2 25 P 30-R E 30 PS 30 PRAKAB Pražská Kabelovna PRAFlaDur SP 1-CSPKH - V180 P30-R... 4 x 6 mm 2 25 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur 90 (N)HXH-J FE180/P90-R... n x 1,5 mm 2 ; n 2 25 P 30-R E 30 PS 45 PRAKAB Pražská Kabelovna PRAFlaDur 90 (N)HXH-J FE180/P90-R... 4 x 50 mm 2 25 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaGuard SPF TCSPKFH - V180 P90-R... n x 4 x 0,8 mm ; n 3 10 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaGuard F SSKFH - V180 P90-R... n x 2 x 0,8 mm ; n 1 10 P 60-R E 60 PS 60 PRAKAB Pražská Kabelovna PRAFlaDur 1-CSKH - V180 P30-R... 5 x 1,5 mm 2 10 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur 1-CSKH - V180 P30-R... n x 1,5-16 mm 2 ; n 2 10 P 15-R - PS 15 PRAKAB Pražská Kabelovna PRAFlaDur 90 (N)HXH-J FE180/P90-R... n x 1,5-16 mm 2 ; n 2 10 P 90-R E 90 PS 90 Kabelwerk Eupen AG (N)HXCH FE180 E30 n x 1,5 mm 2 ; n 2 15 P 30-R E 30 PS 45 Lamela Electric, a.s. 1-CXFE-V 4 x 1,5 mm 2 15 P 60-R E 60 PS 60 Lamela Electric, a.s. 1-CXFE-V 4 x 50 mm 2 12 P 60-R E 60 PS 60 Lamela Electric, a.s. 1-CXFE-V n x 1,5 mm 2 ; n 2 15 P 30-R E 30 PS 45 NKT Cables NOPOVIC 1-CXKHCH-V (NHXCH) E90 n x 1,5 mm 2 ; n 2 15 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaGuard SPF TCSPKFH - V180 P90-R... n x 4 x 0,8 mm ; n 3 20 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaGuard F SSKFH - V180 P90-R... n x 2 x 0,8 mm ; n 1 20 P 15-R - PS 15 PRAKAB Pražská Kabelovna PRAFlaDur 1-CSKH - V180 P30-R... 5 x 1,5 mm 2 20 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur 1-CSKH - V180 P30-R... n x 1,5 mm 2 ; n 2 20 P 60-R E 60 PS 60 PRAKAB Pražská Kabelovna PRAFlaDur SP 1-CSPKH - V180 P30-R... 4 x 1,5 mm 2 20 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur SP 1-CSPKH - V180 P30-R... n x 1,5-6 mm 2 ; n 2 20 P 60-R E 60 PS 60 PRAKAB Pražská Kabelovna PRAFlaDur 90 (N)HXH-J FE180/P90-R... 5 x 1,5 mm 2 20 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur 90 (N)HXH-J FE180/P90-R... n x 1,5 mm 2 ; n 2 20 P 30-R E 30 PS 45 C2
3 Kabelový nosný systém SOLACE - trasy s integrovanou funkčností při požáru - aktualizační list - verze 1.1 Strana 41, 59 65, 67 PRAKAB Pražská Kabelovna PRAFlaGuard SPF TCSPKFH - V180 P90-R... n x 2 x 0,8 mm ; n 1 25 P 15-R - PS 15 PRAKAB Pražská Kabelovna PRAFlaGuard SPF TCSPKFH - V180 P90-R... n x 4 x 0,8 mm ; n 3 25 P 30-R E 30 PS 30 PRAKAB Pražská Kabelovna PRAFlaDur 1-CSKH - V180 P30-R... n x 1,5 mm 2 ; n 2 25 P 30-R E 30 PS 45 PRAKAB Pražská Kabelovna PRAFlaDur SP 1-CSPKH - V180 P30-R... 4 x 1,5 mm 2 25 P 30-R E 30 PS 45 PRAKAB Pražská Kabelovna PRAFlaDur SP 1-CSPKH - V180 P30-R... n x 1,5-6 mm 2 ; n 2 25 P 30-R E 30 PS 30 PRAKAB Pražská Kabelovna PRAFlaDur 90 (N)HXH-J FE180/P90-R... 5 x 1,5 mm 2 25 P 30-R E 30 PS 45 PRAKAB Pražská Kabelovna PRAFlaDur 90 (N)HXH-J FE180/P90-R... n x 1,5 mm 2 ; n 2 25 P 15-R - PS 15 PRAKAB Pražská Kabelovna PRAFlaGuard SPF TCSPKFH - V180 P90-R... n x 2 x 0,8 mm ; n 1 - P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaGuard SPF TCSPKFH - V180 P90-R... n x 4 x 0,8 mm ; n 3 - P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaGuard F SSKFH - V180 P90-R... n x 2 x 0,8 mm ; n 1 - P 30-R E 30 PS 30 PRAKAB Pražská Kabelovna PRAFlaDur 1-CSKH - V180 P30-R... n x 1,5 mm 2 ; n 2 - P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur SP 1-CSPKH - V180 P30-R... n x 1,5-6 mm 2 ; n 2 - P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur 90 (N)HXH-J FE180/P90-R... n x 1,5 mm 2 ; n 2 - P 90-R E 90 PS 90 Upravené nenormové sestavy a kabely str Žebřík standard x65 na profilu univerzal c Sloučení klasifikací kabelů str. 65 a str. 75. Doplněny nové kabely: PRAKAB Pražská Kabelovna PRAFlaGuard SPF TCSPKFH - V180 P90-R... n x 2 x 0,8 mm ; n 1 - P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaGuard SPF TCSPKFH - V180 P90-R... n x 4 x 0,8 mm ; n 3 - P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaGuard F SSKFH - V180 P90-R... n x 2 x 0,8 mm ; n 1 - P 30-R E 30 PS 30 PRAKAB Pražská Kabelovna PRAFlaDur 1-CSKH - V180 P30-R... n x 1,5 mm 2 ; n 2 - P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur SP 1-CSPKH - V180 P30-R... n x 1,5-6 mm 2 ; n 2 - P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur 90 (N)HXH-J FE180/P90-R... n x 1,5 mm 2 ; n 2 - P 90-R E 90 PS 90 str trubka závitová M16-M63 Doplněny trubky bezzávitové. Sloučení klasifikací kabelů str. 69 a str. 71. Doplněny nové kabely: Kabelwerk Eupen AG JE-H(St)H...Bd FE180 E30 n x 2 x 0,8 mm ; n 1 5 P 60-R E 60 PS 60 Kabelwerk Eupen AG (N)HXCH FE180 E90 n x 1,5-10 mm 2 ; n 2 5 P 60-R E 60 PS 60 Lamela Electric, a.s. JXFE-V, B2ca,s1,d0 n x 2 x 0,8 mm ; n 1 5 P 60-R E 60 PS 60 Lamela Electric, a.s. 1-CHKE-V FE180/P30-90-R, B2ca,s1,d0 n x 1,5-10 mm 2 ; n 2 5 P 90-R E 90 PS 90 NKT Cables NOPOVIC 1-CXKH-V P90-R n x 1,5-10 mm 2 ; n 2 5 P 30-R E 30 PS 30 NKT Cables NOPOVIC 1-CXKH-V P90-R 4 x 10 mm 2 5 P 90-R E 90 PS 90 verze 1.0 C3
4 str příchytka kabelová esm Maximální rozteč příchytek 300 mm. Doplněny nové kabely a upraveny klasifikace: Datwyler JE-H(St)H...Bd FE180 E30 L n x 2 x 0,8 mm ; n 1 1 P 30-R E 30 PS 45 Datwyler JE-H(St)H...Bd FE180 E30-E90 n x 2 x 0,8 mm ; n 1 1 P 30-R E 30 PS 45 Datwyler (N)HXH FE180 E30-E60 n x 1,5 mm 2 ; n 2 5 P 90-R E 90 PS 90 Lamela Electric, a.s. JXFE-V, B2ca,s1,d0 n x 2 x 0,8 mm ; n 1 1 P 60-R E 60 PS 60 nové nenormové sestavy Svazky kabelů - příchytka kabelová esm a příchytka kabelová kpc1 Maximální rozteč příchytek 300 mm. Montáž je možná na strop, na stěnu vodorovně i svisle dle podmínky: - pro svislou montáž musí být použita příchytka kabelová KPC1 a profil příčkový 30x15 - pro vodorovnou montáž je možné použít příchytku kabelovou ESM M6 i příchytku kabelovou KPC1 a profil příčkový 30x15 Max. počet Kabelwerk Eupen AG JE-H(St)H...Bd FE180 E30 n x 2 x 0,8 mm ; n P 60-R E 60 PS 60 Lamela Electric, a.s. JXFE-V, B2ca,s1,d0 n x 2 x 0,8 mm ; n P 30-R E 30 PS 45 Lamela Electric, a.s. JXFE-V, B2ca,s1,d0 n x 2 x 1 mm ; n P 60-R E 60 PS 60 M.J. M.J. kotevní bod xx00 Příchytka kabelová ESM M6 L - xx 1 ks Matice šestihranná snížená M6 1 ks Kotva natloukací M6x50 1 ks kotevní bod xx00 Příchytka kabelová KPC1 xx 1 ks Profil příčkový 30x ks Kotva průvlaková M6x65 1 ks Lišta kabelová 40x20 Maximální rozteč kotvení 900 mm. Délka nepodepřeného kabelu nesmí přesáhnout hodnotu jedné čtvrtiny kružnice o poloměru rovném minimálnímu poloměru ohybu kabelu předepsaném výrobcem kabelu. Montáž je možná na strop. Kabelwerk Eupen AG JE-H(St)H...Bd FE180 E30 n x 2 x 0,8 mm ; n 1 1 P 90-R E 90 PS 90 Lamela Electric, a.s. JXFE-V, B2ca,s1,d0 n x 2 x 0,8 mm ; n 1 1 P 60-R E 60 PS 60 M.J. Na 3 metry Lišta kabelová 40x20 3 m Kotva průvlaková M6x65 3 ks C4
5 Kabelový nosný systém SOLACE - trasy s integrovanou funkčností při požáru - aktualizační list - verze 1.1 trubka závitová a bezzávitová Maximální rozteč příchytek 1200 mm. Montáž je možná bez použití kolen. Délka nepodepřeného kabelu nesmí přesáhnout hodnotu jedné čtvrtiny kružnice o poloměru rovném minimálnímu poloměru ohybu kabelu předepsaném výrobcem kabelu. Montáž je možná na strop a stěnu vodorovně, svislá montáž trubek není povolena. Kabelwerk Eupen AG JE-H(St)H...Bd FE180 E30 n x 2 x 0,8 mm ; n 1 5 P 90-R E 90 PS 90 Lamela Electric, a.s. JXFE-V, B2ca,s1,d0 n x 2 x 0,8 mm ; n 1 5 P 60-R E 60 PS 60 M.J. xx Spojka trubky xx xx Trubka xx 3 m xx00 Příchytka trubky Ø xx 3 ks Kotva průvlaková M6x65 3 ks příchytka kabelová esm Maximální rozteč příchytek 300 mm. Montáž je možná na strop a na stěnu vodorovně. Kabelwerk Eupen AG (N)HXCH FE180 E30 n x 1,5-10 mm 2 ; n 2 1,3 P 90-R E 90 PS 90 M.J. kotevní bod xx00 Příchytka kabelová ESM M6 L - xx 1 ks Matice šestihranná snížená M6 1 ks Kotva natloukací M6x50 1 ks Žlab standard x65 na výložníku standard Maximální rozteč podpěr 1500 mm. Kabelwerk Eupen AG (N)HXCH FE180 E30 4 x 1,5 10 P 90-R E 90 PS 90 Kabelwerk Eupen AG (N)HXCH FE180 E30 n x 1,5-10 mm 2 ; n 2 10 P 60-R E 60 PS 60 Galvanický zinek M.J. podpěrný bod Šroub vratový M6x12 s maticí límcovou 12 ks Spojka UNI úhlová 65x2 2 ks Krytka žlabu přechodová Krytka žlabu přechodová ks Žlab kabelový STANDARD 200x65x Žlab kabelový STANDARD 100x65x1 3 m Šroub vratový M6x12 s maticí límcovou 2 ks Výložník STANDARD Výložník STANDARD ks Kotva průvlaková M10x85 1 ks verze 1.0 C5
6 nové nenormové sestavy - Kotvení na sádrokarton žlab standard x65 na výložníku STANDARD Maximální rozteč podpěr 1000 mm. Kabelwerk Eupen AG JE-H(St)H...Bd FE180 n x 2 x 0,8 mm ; n 1 5 P 90-R E 90 PS 90 Kabelwerk Eupen AG (N)HXH FE180 E30 n x 1,5-16 mm 2 ; n 2 5 P 90-R E 90 PS 90 Lamela Electric, a.s. JXFE-V, B2ca,s1,d0 n x 2 x 0,8 mm ; n 1 5 P 30-R E 30 PS 45 Lamela Electric, a.s. 1-CHKE-V FE180/P30-90-R, B2ca,s1,d0 n x 1,5-16 mm 2 ; n 2 5 P 90-R E 90 PS 90 NKT Cables NOPOVIC 1-CXKH-V P90-R n x 1,5-16 mm 2 ; n 2 5 P 30-R E 30 PS 45 NKT Cables NOPOVIC 1-CXKH-V P90-R 4 x 16 mm 2 5 P 90-R E 90 PS 90 NKT Cables NOPOVIC 1-CXKHCH-V (NHXCH) E90 4 x 1,5 mm 2 5 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaGuard SPF TCSPKFH - V180 P90-R... n x 4 x 0,8 mm ; n 3 5 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaGuard F SSKFH - V180 P90-R... n x 2 x 0,8 mm ; n 1 5 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur 1-CSKH - V180 P30-R... 5 x 1,5 mm 2 5 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur 1-CSKH - V180 P30-R... n x 1,5-16 mm 2 ; n 2 5 P 60-R E 60 PS 60 PRAKAB Pražská Kabelovna PRAFlaDur 90 (N)HXH-J FE180/P90-R... 5 x 1,5 mm 2 5 P 90-R E 90 PS 90 PRAKAB Pražská Kabelovna PRAFlaDur 90 (N)HXH-J FE180/P90-R... n x 1,5-16 mm 2 ; n 2 5 P 15-R - PS 15 Galvanický zinek M.J Šroub vratový M6x12 s maticí límcovou ks podpěrný bod Spojka UNI úhlová 65x2 4 2 ks Krytka žlabu přechodová Krytka žlabu přechodová ks Žlab kabelový STANDARD 200x65x Žlab kabelový STANDARD 100x65x1 6 3 m Šroub vratový M6x12 s maticí límcovou 4 2 ks Výložník STANDARD Výložník STANDARD ks Kotva do sádrokartonu sklopná M10x ks příchytka kabelová esm Maximální rozteč příchytek 300 mm. Montáž je možná na stěnu vodorovně i svisle a na strop. Datwyler JE-H(St)H...Bd FE180 E30 L n x 2 x 0,8 mm ; n 1 1 P 30-R E 30 PS 45 Datwyler JE-H(St)H...Bd FE180 E30-90 n x 2 x 0,8 mm ; n 1 1 P 30-R E 30 PS 45 Datwyler (N)HXH FE180 E30-E60 n x 1,5 mm 2 ; n 2 1 P 90-R E 90 PS 90 Kabelwerk Eupen AG JE-H(St)H...Bd FE180 E30 n x 2 x 0,8 mm ; n 1 1 P 60-R E 60 PS 60 Lamela Electric, a.s. JXFE-V, B2ca,s1,d0 n x 2 x 0,8 mm ; n 1 1 P 30-R E 30 PS 45 Lamela Electric, a.s. 1-CHKE-V FE180/P30-90-R, B2ca,s1,d0 n x 1,5-6 mm 2 ; n 2 1 P 60-R E 60 PS 60 Lamela Electric, a.s. 1-CHKE-V FE180/P30-90-R, B2ca,s1,d0 4 x 6 mm 2 1 P 90-R E 90 PS 90 M.J. kotevní bod xx00 Příchytka kabelová ESM M6 L - xx 1 ks Matice šestihranná snížená M6 1 ks Kotva do sádrokartonu 12 Ø10x52 pro ESM M Kotva do sádrokartonu 25 Ø10x65 pro ESM M6 1 ks C6
7 Kabelový nosný systém SOLACE - trasy s integrovanou funkčností při požáru - aktualizační list - verze 1.1 trubka závitová a bezzávitová Maximální rozteč příchytek 1200 mm. Montáž je možná bez použití kolen. Délka nepodepřeného kabelu nesmí přesáhnout hodnotu jedné čtvrtiny kružnice o poloměru rovném minimálnímu poloměru ohybu kabelu předepsaném výrobcem kabelu. Montáž je možná na strop a stěnu vodorovně, svislá montáž trubek není povolena. Datwyler JE-H(St)H...Bd FE180 E30 L n x 2 x 0,8 mm ; n 1 1 P 30-R E 30 PS 45 Datwyler JE-H(St)H...Bd FE180 E30-90 n x 2 x 0,8 mm ; n 1 1 P 30-R E 30 PS 45 M.J. xx Spojka trubky xx xx Trubka xx 3 m xx00 Příchytka trubky Ø xx 3 ks Matice límcová M6 3 ks Kotva do sádrokartonu 12 Ø10x52 pro ESM M Kotva do sádrokartonu 25 Ø10x65 pro ESM M6 3 ks nové nenormové sestavy - Optické kabely žlab standard x65 na výložníku UNIVERZAL Maximální rozteč podpěr 1500 mm. Datwyler Optofil ZGGFR-Safety G50/125 OM2 E30 n x 12 ; n 1 2,5 P 15-R - PS 15 Datwyler Optofil ZGGFR-Safety E9/125 G.652.D E30 n x 12 ; n 1 2,5 P 60-R - PS 45 podpěrný bod Galvanický zinek Šroub vratový M6x12 s maticí límcovou ks Spojka UNI úhlová 65x ks Krytka žlabu přechodová Krytka žlabu přechodová Krytka žlabu přechodová ks Krytka žlabu přechodová Žlab kabelový STANDARD 400x65x1, Žlab kabelový STANDARD 300x65x Žlab kabelový STANDARD 200x65x1 3 3 m Žlab kabelový STANDARD 100x65x Spojka žlab - výložník UNIVERZAL ks Výložník UNIVERZAL Výložník UNIVERZAL ks Výložník UNIVERZAL Šroub M10x25 s ozubenou hlavou, maticí a podložkou ks xxxx xxxx25 Profil UNIVERZAL C 50x25 xxxx ks Kotva průvlaková M8x ks M.J., verze 1.0 C7
8 nové prvky nenormových sestav Lišta kabelová 40x20 4x x Lišta kabelová 40x20 slouží pro vedení malého počtu slabších kabelů v jednoduchých vodorovných trasách, kde je požadována jejich dokonalejší ochrana, která nemůže být splněna v jednoduchých příchytkách (např. příchytka ESM M6). Lišta se kotví ke stropu otvory 7x12 mm v horní ploše, otvory 4x12 mm ve svislé bočnici slouží pro možné zajištění kabelů páskou stahovací (O.Č ) Hmotnost [kg/m] Lišta kabelová 40x20 0,92 Profil příčkový 30x15 7x L Profil příčkový 30x15 slouží k montáži jednoduchých stoupacích vedení. Pro upevnění profilu na stěnu slouží otvory 7x25 mm v zadní stěně. Kabely se k profilu připevňují pomocí kabelových příchytek typu KPC1. Při nutnosti profil na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č ) Délka (L) [mm] Hmotnost [kg/m] Profil příčkový 30x ,60 krabice elektroinstalační Krabice je vyrobena z plastu oranžové barvy. Dodává se včetně vnitřní svorkovnice pro 5 vodičů do 6 mm 2. Stupeň krytí IP54 nebo IP66. Krabice se upevňují pomocí přiložených kotev (even. šroubů - pokud je uvedeno) Krabice elektroinstalační 105x105x40 PO - šrouby M Krabice elektroinstalační 105x105x40 PO - kotvy M6x Krabice elektroinstalační silová IP66 PO Deska přístrojová Deska přístrojová slouží pro uchycení elektroinstalačních krabic, vypínačů, lehčích světel apod. Upevňuje se na vnější stranu bočnice žlabu nebo žebříku kabelového pomocí 2 až 3 šroubů vratových M6x12 s maticí límcovou (O.Č ). Je třeba zvolit velikost desky podle výšky bočnice žlabu či žebříku na který je montáž zamýšlena.konstrukce přístrojové desky umožňuje nad úrovní bočnice vytvořit ohyb pro případ potřeby naklonění připevněného přístroje do určitého úhlu. Šrouby nejsou součástí dodávky, a je nutno je objednat zvlášť Deska přístrojová 160x180 (65) Deska přístrojová 160x230 (115) Výložník UNIVERZAL 2H Pro montáž stoupacího vedení orientovaného kolmo ke kotevní stěně se používá Výložník UNIVERZAL 2H. Tento výložník lze připevnit přímo na kotevní stěnu pomocí dvou kotev průvlakových. L 170 Jmenovitá délka [mm] Délka (L) [mm] Hmotnost [kg/ks] Výložník UNIVERZAL 2H , Výložník UNIVERZAL 2H , Výložník UNIVERZAL 2H , Výložník UNIVERZAL 2H , Výložník UNIVERZAL 2H ,53 C8
