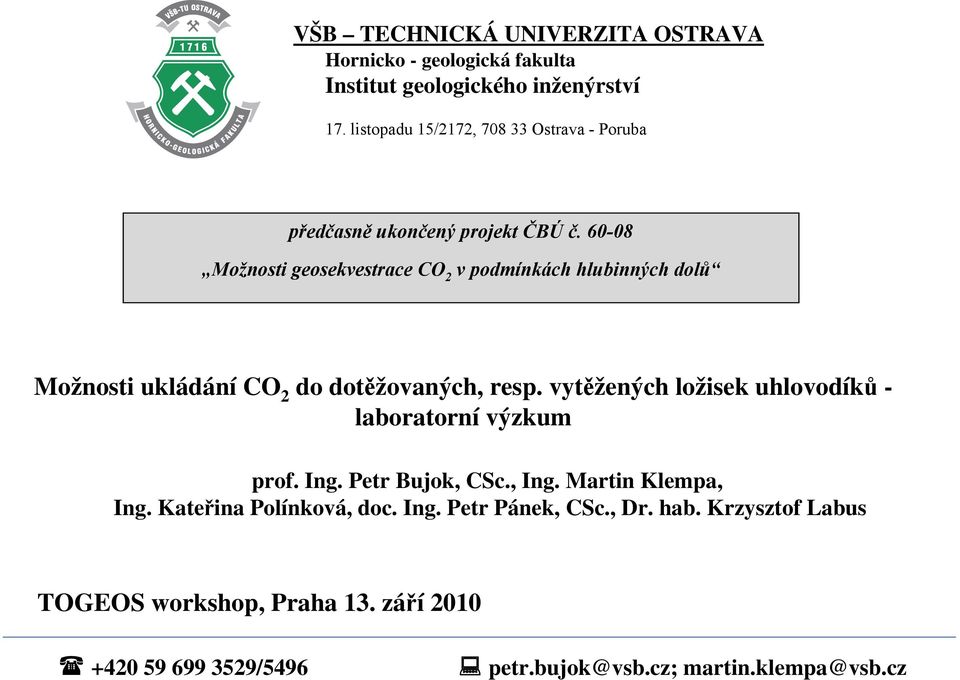

1 VŠB TECHNICKÁ UNIVERZITA OSTRAVA Hornicko - geologická fakulta Institut geologického inženýrství 17. listopadu 15/2172, Ostrava - Poruba předčasně ukončený projekt ČBÚ č Možnosti geosekvestrace CO 2 v podmínkách hlubinných dolů Možnosti ukládání CO 2 do dotěžovaných, resp. vytěžených ložisek uhlovodíků - laboratorní výzkum prof. Ing. Petr Bujok, CSc., Ing. Martin Klempa, Ing. Kateřina Polínková, doc. Ing. Petr Pánek, CSc., Dr. hab. Krzysztof Labus TOGEOS workshop, Praha 13. září /5496 petr.bujok@vsb.cz; martin.klempa@vsb.cz

2 Schéma procesu uskladňování:

3 Možnosti ukládání CO 2 do dotěžovaných, resp. vytěžených ložisek uhlovodíků : Na základě konzultací s MND a.s. bylo vytipováno několik ložisek pro případný pilotní projekt ukládání CO 2 a to zejména ložiska Ždánice a Koryčany. V relativní blízkosti leží potencionální zdroj CO 2 Elektrárna Hodonín, patřící skupině ČEZ a.s. Nutné odhadnout množství, které je schopné ložisko uskladnit (pórové prostranství, geochemická sekvestrace, EOR); Nutné stanovit, zda stávající vystrojení sond bude dostačující, příp. vytipovat materiál pro POS.

4 Předpokládané vystrojení sondy:

5 Možná rizika při vtláčení CO 2 :

6 Laboratorní výzkum vlivu CO 2 na horninové prostředí a vystrojení sond laboratorní aparatura RK 1 Laboratorní aparatura RK 1 (reakční komora) je instalována v laboratořích Institutu geologického inženýrství (oddělení Aplikované geologie) HGF, VŠB-TU Ostrava. Aparatura je používána k dlouhodobým laboratorním zkouškám vlivu CO 2 na materiály používané pro vystrojení stvolu sond (stupačky, pažnice, pakry, filtry, ) a pro sledování chemické sekvestrace CO 2 v horninovém prostředí za p, T podmínek in situ a za tzv. dynamických podmínek. Aparatura je patentově chráněna. První dlouhodobý pokus (zároveň první svého druhu v ČR) byl zahájen dne v h. V cele A byly testovány vzorky z vrtného jádra vrtu Kaczyce 2, Důl Morcinek, vrstvy Dębowieckie (detrit) z hloubky 726,7 m označené v dodávaném popisu jako vzorky D5 (5983). V cele B byly testovány dvě sady vzorků upravené z materiálů dodaných z MND a.s. a to na vzorcích ze stupačky a ze svařované trubky. Pokus probíhal v obou celách za konstantního tlaku 8,00 MPa a teploty 40 C. Dynamické podmínky byly zabezpečeny výkyvným mechanismem.

7 laboratorní aparatura RK 1

8 cela A (horninové vzorky)

9 cela A (horninové vzorky)

10 cela B (vzorky vystrojení sondy)

11 cela B (vzorky vystrojení sondy)

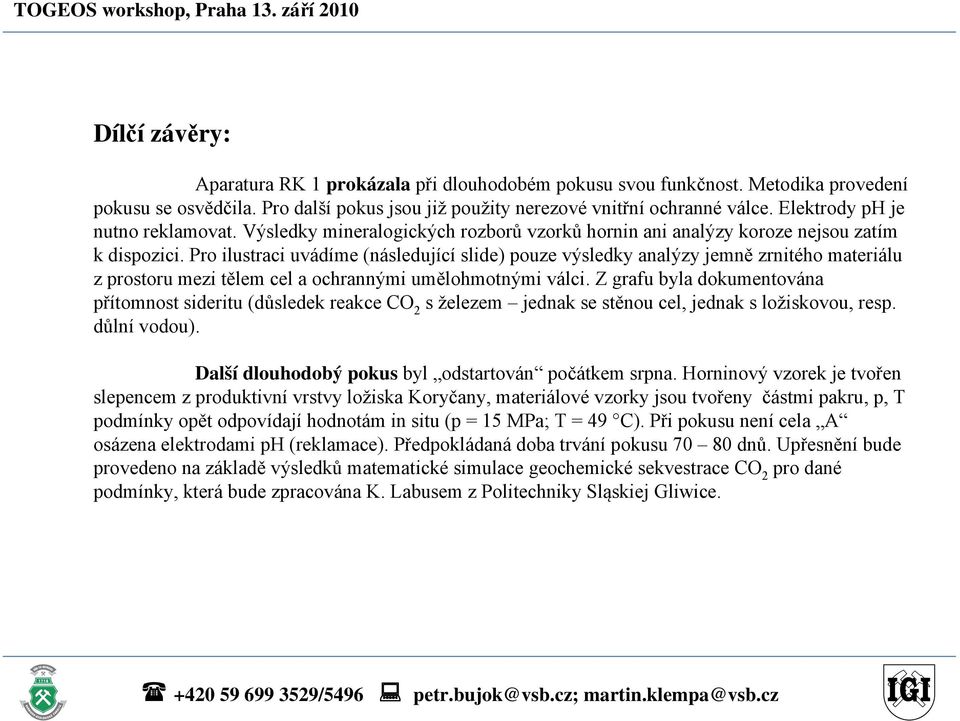

12 Dílčízávěry: Aparatura RK 1 prokázala při dlouhodobém pokusu svou funkčnost. Metodika provedení pokusu se osvědčila. Pro další pokus jsou již použity nerezové vnitřní ochranné válce. Elektrody ph je nutno reklamovat. Výsledky mineralogických rozborů vzorků hornin ani analýzy koroze nejsou zatím k dispozici. Pro ilustraci uvádíme (následující slide) pouze výsledky analýzy jemně zrnitého materiálu zprostoru mezi tělem cel a ochrannými umělohmotnými válci. Z grafu byla dokumentována přítomnost sideritu (důsledek reakce CO 2 s železem jednak se stěnou cel, jednak s ložiskovou, resp. důlní vodou). Další dlouhodobý pokus byl odstartován počátkem srpna. Horninový vzorek je tvořen slepencem z produktivní vrstvy ložiska Koryčany, materiálové vzorky jsou tvořeny částmi pakru, p, T podmínky opět odpovídají hodnotám in situ (p = 15 MPa; T = 49 C). Při pokusu není cela A osázena elektrodami ph (reklamace). Předpokládaná doba trvání pokusu dnů. Upřesnění bude provedeno na základě výsledků matematické simulace geochemické sekvestrace CO 2 pro dané podmínky, která bude zpracována K. Labusem z Politechniky Sląskiej Gliwice.

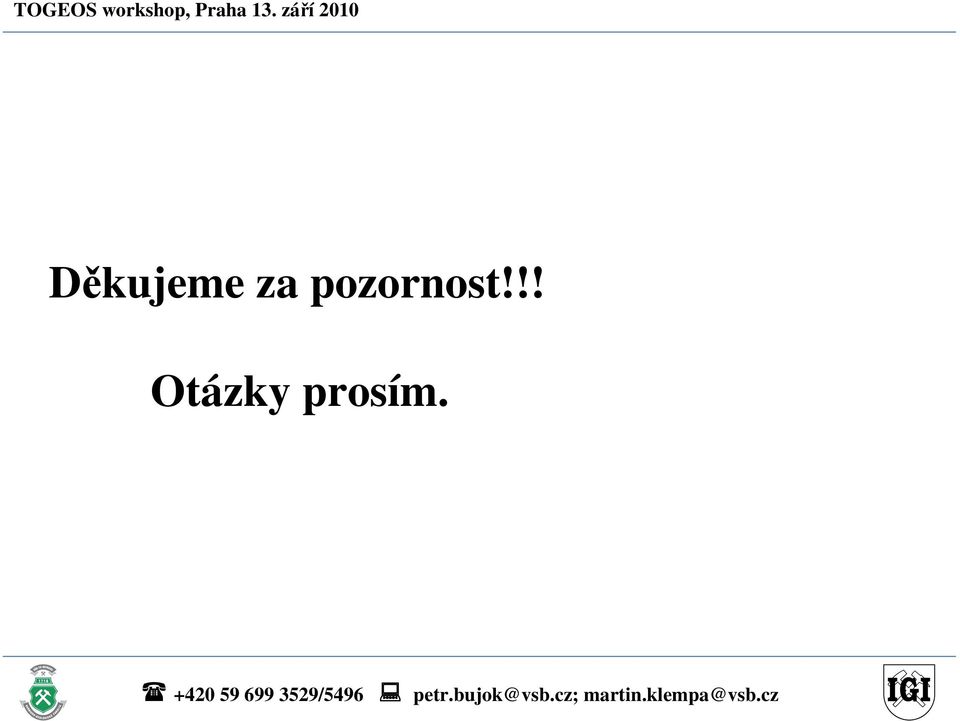

13 Děkujeme za pozornost!!! Otázky prosím.
