1 Těžba, úprava a skladování zemního plynu Ing. Tomáš Hlinčík, Ph.D.

2 Světové prokázané zásoby zemního plynu v roce 2008 byly 185,2 x m 3 Severní Amerika 8,9 5% Austrálie a Oceánie 15,4 8% Střední a Jižní Amerika 7,3 4% Evropa 5,9 3% Bývalé země Sovětského svazu 57 31% Spotřeba plynu x 10 9 m 3 Afrika 14,7 8% Svět EU Střední a blízký východ 75,9 41% 80 % prokázaných světových zásob zemního plynu je v dosahu Evropy. Zdroj: BP Statistical Review of World Energy June 2009

3 Využití zemního plynu

4 TĚŽBA ZEMNÍHO PLYNU

5 PROSPEKCE lokalizace ložiska Získání základních geofyzikálních informací Reflexní seismické metody Plynárenská příručka Plynárenská příručka

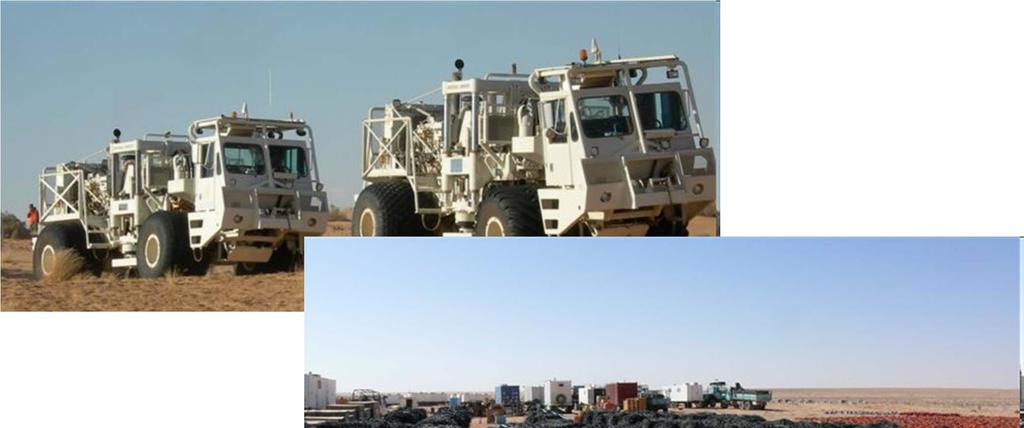

6 Reflexní seismické metody

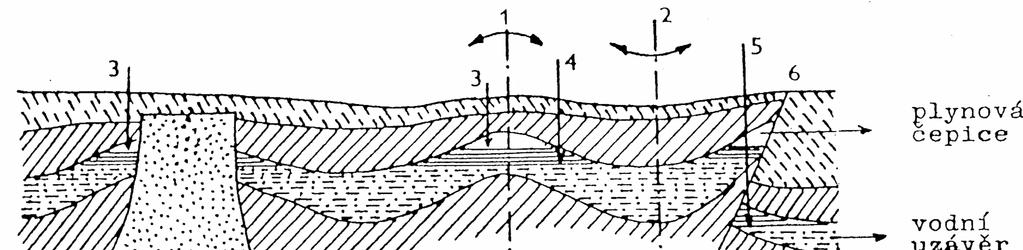

7 Ložiska ropy a zemního plynu Plachý antiklinála, 2 - synklinála, 3 těžba plynu, 4 těžba ropy, 5 těžba ze dvou horizontů, 6 vrstevní zlom s povrchovými znaky

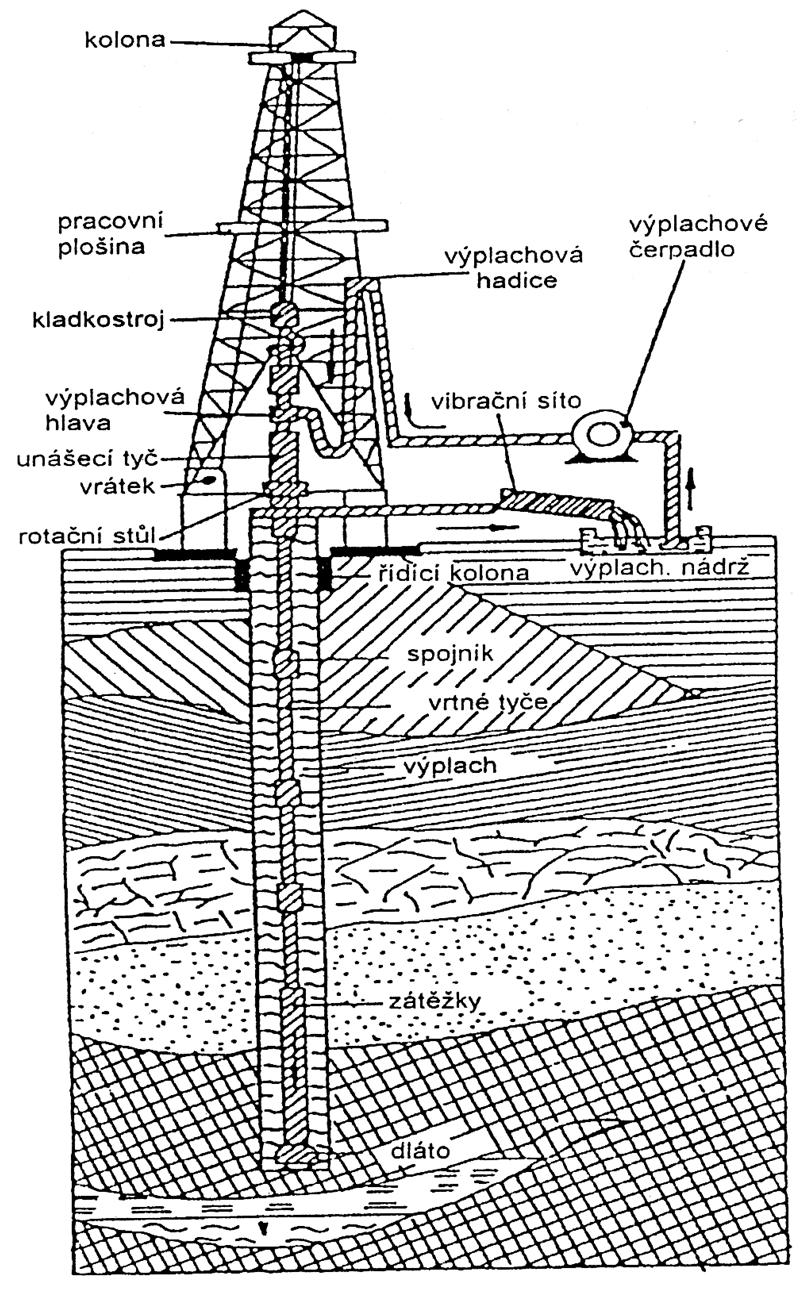

8 Zpřístupnění ložiska těžební vrty Plachý 1993

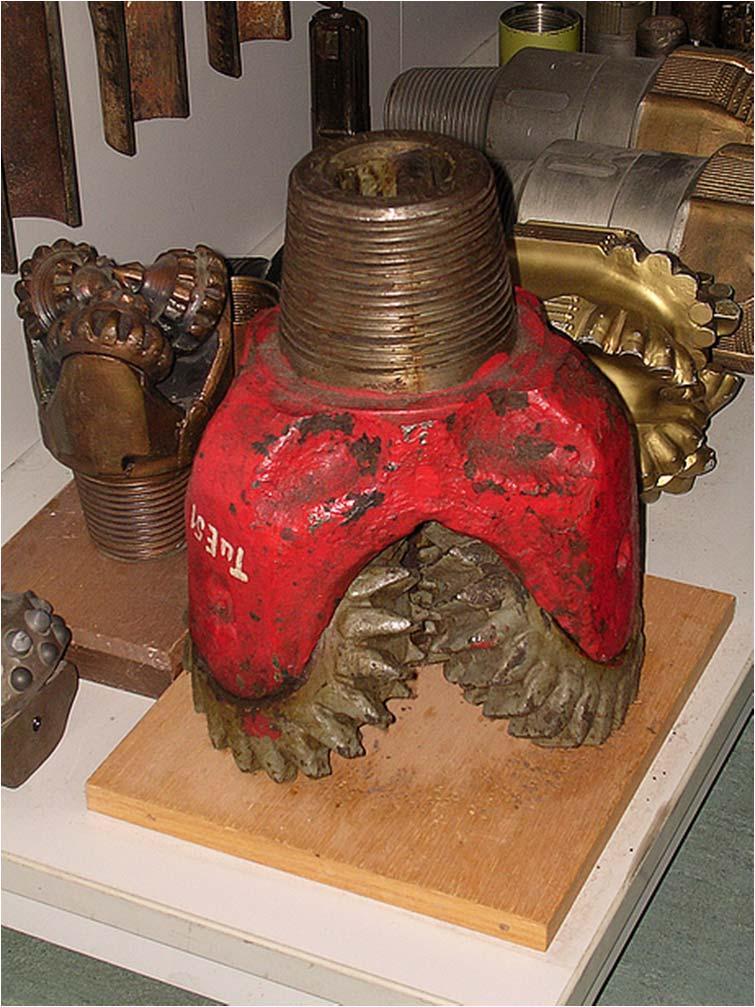

9 Vrtné nářadí TU Freiberg

10 Bezpečnost při vrtání Výplach vrtu chladí vrtnou hlavici zpevňuje stěny vrtu vytváří protitlak ložisku Preventer umožňuje bezpečně uzavřít vrt v případě erupce Karotážní měření poskytuje informace o vrtu a okolních horninách Plachý 1993

11 Pažení a cementace vrtu Pažnice 1) řídící kolona 2) úvodní kolona 3, 5) technická kolona 4 ) těžební kolona Cementace utěsnění prostoru mezi horninou a pažnicí Plachý 1993

12 Těžební sonda Provozní sonda

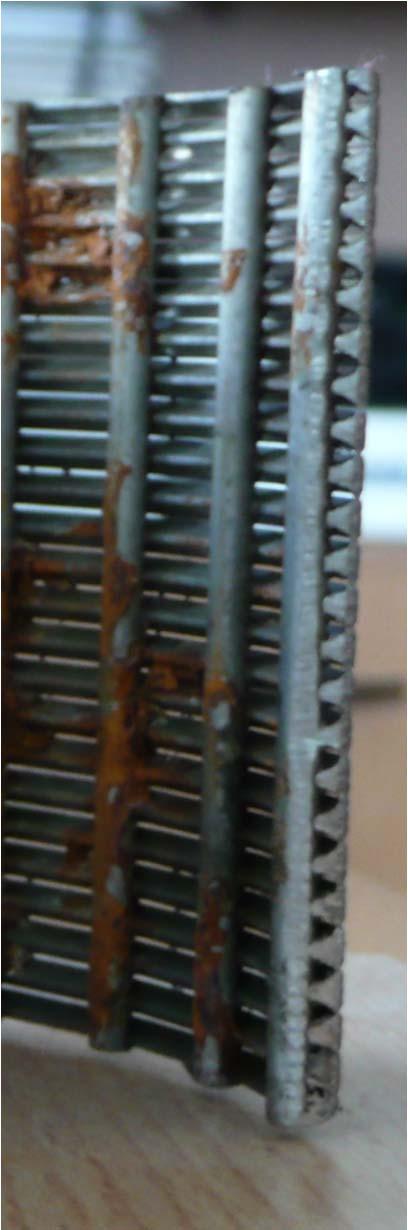

13 Vinutý filtr

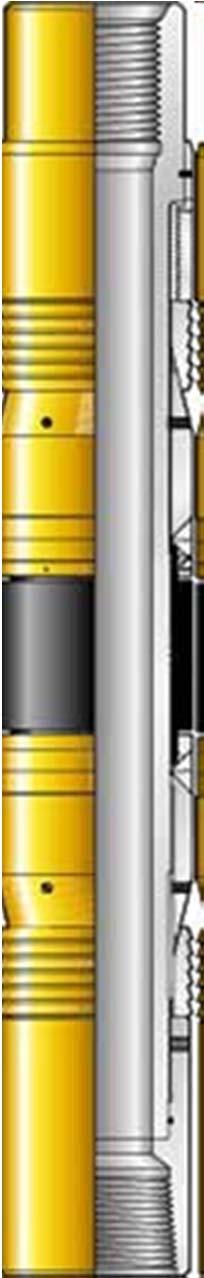

14 Vystrojení těžební sondy Pakr Podpovrchový bezpečnostní ventil

15 ÚPRAVA ZEMNÍHO PLYNU

16 Nečistoty v zemním plynu Voda Gazolin a vyšší uhlovodíky Prach Sirné látky H 2 S Dusík Hélium Oxid uhličitý Rtuť

17 Blokové schéma úpravy vytěženého zemního plynu

18 Odstranění prachu a kapalin Kombinovaný separátor 1 cyklon 2 vrstva sít Svíčkový filtr filtrační tkanina sintrované materiály

19 Odstranění sirných sloučenin Adsorpční postupy plynárenská hmota Fe 2 O 3. H 2 O aktivní uhlí zinek Absorpční postupy alkalické roztoky - NH 3, Na 2 CO 3, MEA oxidační roztoky - (S -2 S 0 ) RECTISOL

20 RECTISOL

21 Odstranění vody = sušení Chlazení chladící médium expanze Absorpční CaCl 2 a LiCl glycerín glykoly Adsorpční molekulová síta silikagel

22 SKLADOVÁNÍ ZEMNÍHO PLYNU

23 Struktura spotřeby ČR v roce , , , ,0 10,0 VO SO MO DOM teplota spotřeba [mil. m 3 ] , ,0 0 25,0 leden únor březen duben květen červen červenec srpen září říjen listopad prosinec Celková spotřeba mil. m 3

24 Odběrové digramy Denní Týdenní Roční Závislost na struktuře spotřeby Průmysl Domácnosti Občanská vybavenost

25 Krytí odběrových špiček Přizpůsobení zdrojů potřebám svítiplyn v minulosti Přizpůsobení spotřeby dodávkám pouze u velkých podniků Uskladnění letních přebytků nejvíce používané

26 Dovoz a spotřeba zemního plynu do ČR v období leden prosinec , ,0 spotřeba dovoz 1 400, , ,0 800,0 600,0 400,0 200,0 0,0 leden únor březen duben květen červen červenec srpen září říjen listopad prosinec

27 Skladování zemního plynu V plynné formě Klasické plynojemy Podzemní zásobníky Akumulace v tranzitním plynovodu Ve zkapalněné formě Kryogenní skladování Rozpuštěné v rozpouštědle (propan) V chemicky transformované formě Metanol

28 Klasické plynojemy

29 Technologické schéma PZP

30 Podzemní zásobníky plynu v porézních strukturách Nutná existence vhodné geologické vrstvy Bývalá ložiska ropy a zemního plynu Aquiferové struktury

31 Pracovní režim zásobníku Expanzní režim Vodního režim, Smíšený režim

32 Kapacita zásobníku

33 Schéma zásobníku

34 Podzemní zásobníky plynu v ČR - skladovaní plynu v porézních strukturách Lobodice RWE Tvrdonice RWE Třanovice RWE Štramberk RWE Dolní Dunajovice RWE Uhřice MND Dolní Bojanovice MND Láb Nafta

35 Podzemní zásobníky plynu v uměle vytvořených kavernách Kaverny vyloužené v solném ložisku Kaverny vytvořené důlní činností

36 Solná kaverna

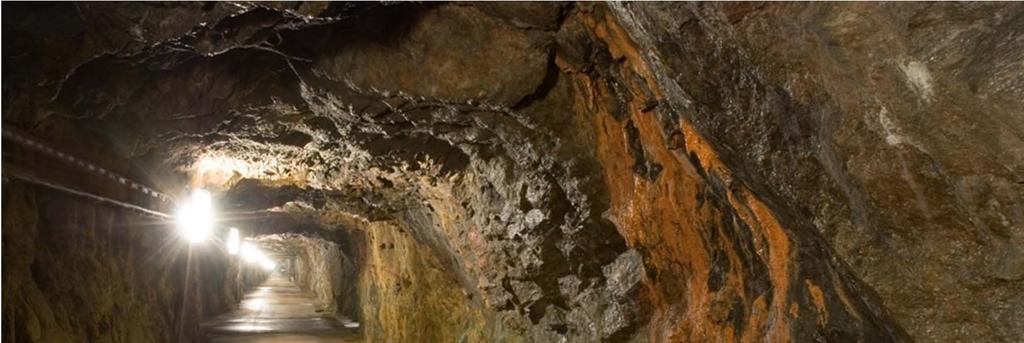

37 Podzemní zásobník plynu v ČR - skladování plynu v umělé kaverně Háje RWE Systém chodeb v žulovém masivu

38 Skladování plynu ve zkapalněném stavu - LNG

39 Děkuji za pozornost
