1 NÁVOD K OBSLUZE Silverado Obří závodní lehký dodávkový automobil pickup (dálkově ovládaný vysílačkou) Objednací číslo: Monster-Racing Pickup-Truck s úplným ovládáním řízení a jízdními funkcemi pro každou závodní dráhu. Diferenciál a spirálové pružinové tlumiče zajišťují optimální pohon a kontakt s jízdním dráhou. Měřítko modelu: 1 : 14. Model dodáváme s vysílačkou (dálkové bezdrátové ovládání v pásmu 27 MHz) s destičkovou baterií 9 V a s napájecím akumulátorem modelu 6 V včetně nabíječky.

2 Vložení a nabíjení baterie (akumulátoru) Upozornění: Model je napájen akumulátorovou baterií 6 V, kterou je nutno dobíjet. Nabíjení akumulátoru (Akumulátorovou baterii NiCd je třeba před prvním použitím modelu nechat nabít po dobu 8 hodin). (1) Knoflík k uvolnění akumulátoru (2) Síťová zásuvka (3) Nabíječka (4) Akumulátor 1. Do nabíječky (3) zasuňte akumulátor (4). Akumulátor musí do nabíječky slyšitelně zapadnout. 2. Nabíječku (3) zastrčte do síťové zásuvky (2). 3. První 2 nabíjení akumulátoru musejí trvat 8 hodin. Pro další nabíjení akumulátoru vystačí doba 4 hodin. 4. Během nabíjení akumulátoru (po uplynutí 4 hodin) se nabíječka zahřeje. Jedná se o normální jev, který znamená plné nabití akumulátoru. 5. Nabitý akumulátor vyndáte z nabíječky stisknutím uvolňovacího knoflíku (1) a jeho současným vysunutím. 6. Jakmile zjistíte, že se znatelně snížila rychlost vozidla, proveďte nabití akumulátoru. 7. Během jízdy se akumulátor zahřívá. Před jeho nabíjením vyčkejte minimálně 20 minut, aby akumulátor vychladl. Nabíjení ohřátého akumulátoru snižuje jeho životnost. 2

3 Bezpečnostní opatření ohledně akumulátoru V případě namočení akumulátoru nebo jeho kontaktů do vody (nebo jiné kapaliny) proveďte okamžitě jeho vysušení a poté akumulátor znovu nabijte. Akumulátor můžete nabíjet bez problémů i delší dobu. Pokud nebudete používat vozidlo delší dobu (několik týdnů), doporučujeme provést odpojení akumulátoru. Nikdy nenabíjejte akumulátor, pokud je ještě ohřátý či mokrý, nebo pokud z akumulátorové baterie vytéká elektrolyt. Upozornění pro rodiče Doporučujeme Vám, abyste tuto dětskou hračku a její veškeré příslušenství pravidelně kontrolovali, zda nehrozí pro Vaše dítě nějaké nebezpečí, a nechali případné poškozené díly nebo součásti opravit či vyměnit. Vložení akumulátoru do vozidla (5) Kryt akumulátoru (6) Přepínač zap. / vyp. (ON / OFF) (7) Zajišťovací uzávěr (západka) (10) Akumulátorová baterie 6 V NiCd 1. Přepněte přepínač (6) na spodní straně vodidla do polohy vypnuto OFF. 2. Poté zasuňte směrem vpřed do vozidla akumulátor (10) a otočte zajišťovacím uzávěrem (7) tak, aby byla baterie zajištěna ve své správné poloze. 3

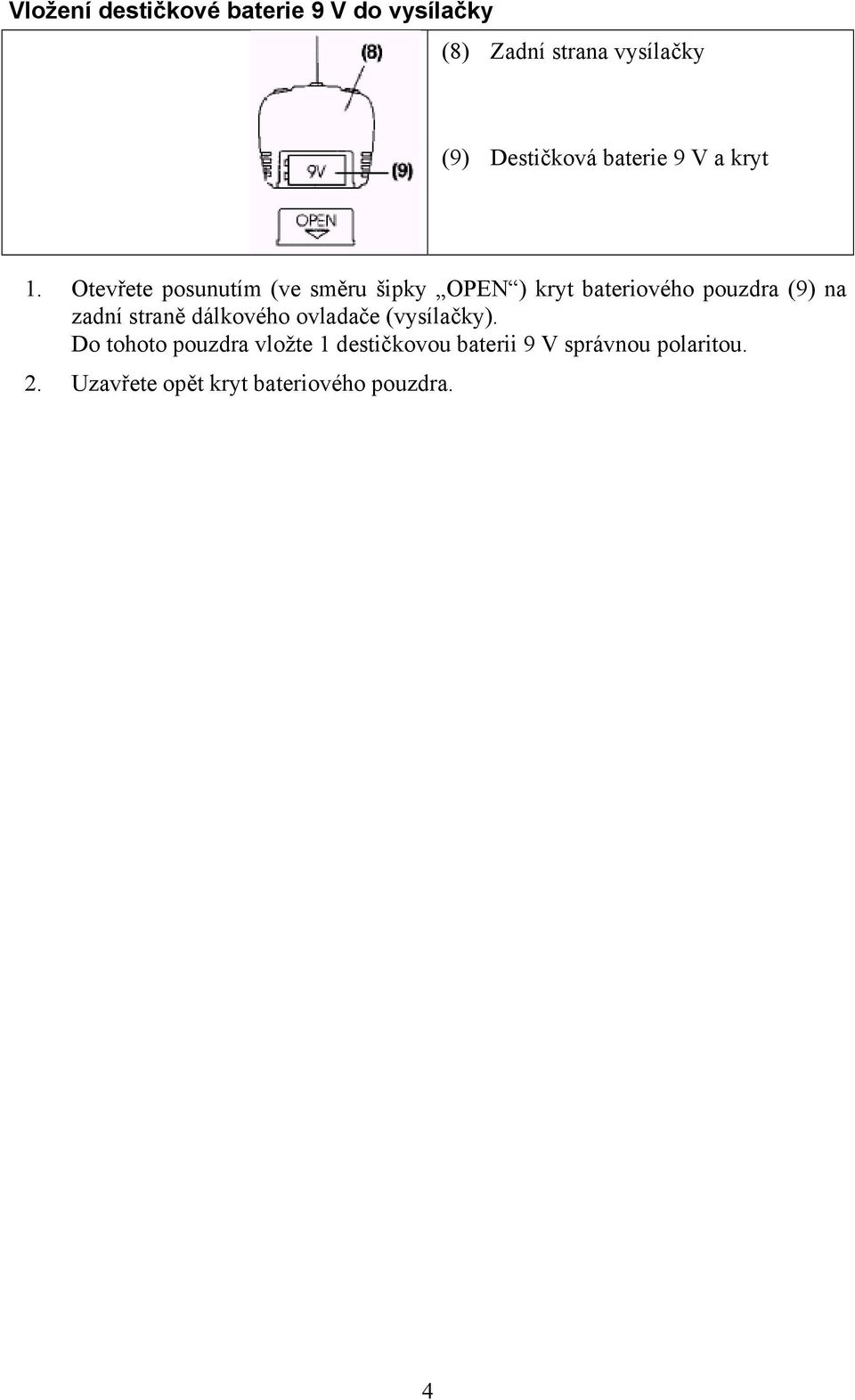

4 Vložení destičkové baterie 9 V do vysílačky (8) Zadní strana vysílačky (9) Destičková baterie 9 V a kryt 1. Otevřete posunutím (ve směru šipky OPEN ) kryt bateriového pouzdra (9) na zadní straně dálkového ovladače (vysílačky). Do tohoto pouzdra vložte 1 destičkovou baterii 9 V správnou polaritou. 2. Uzavřete opět kryt bateriového pouzdra. 4

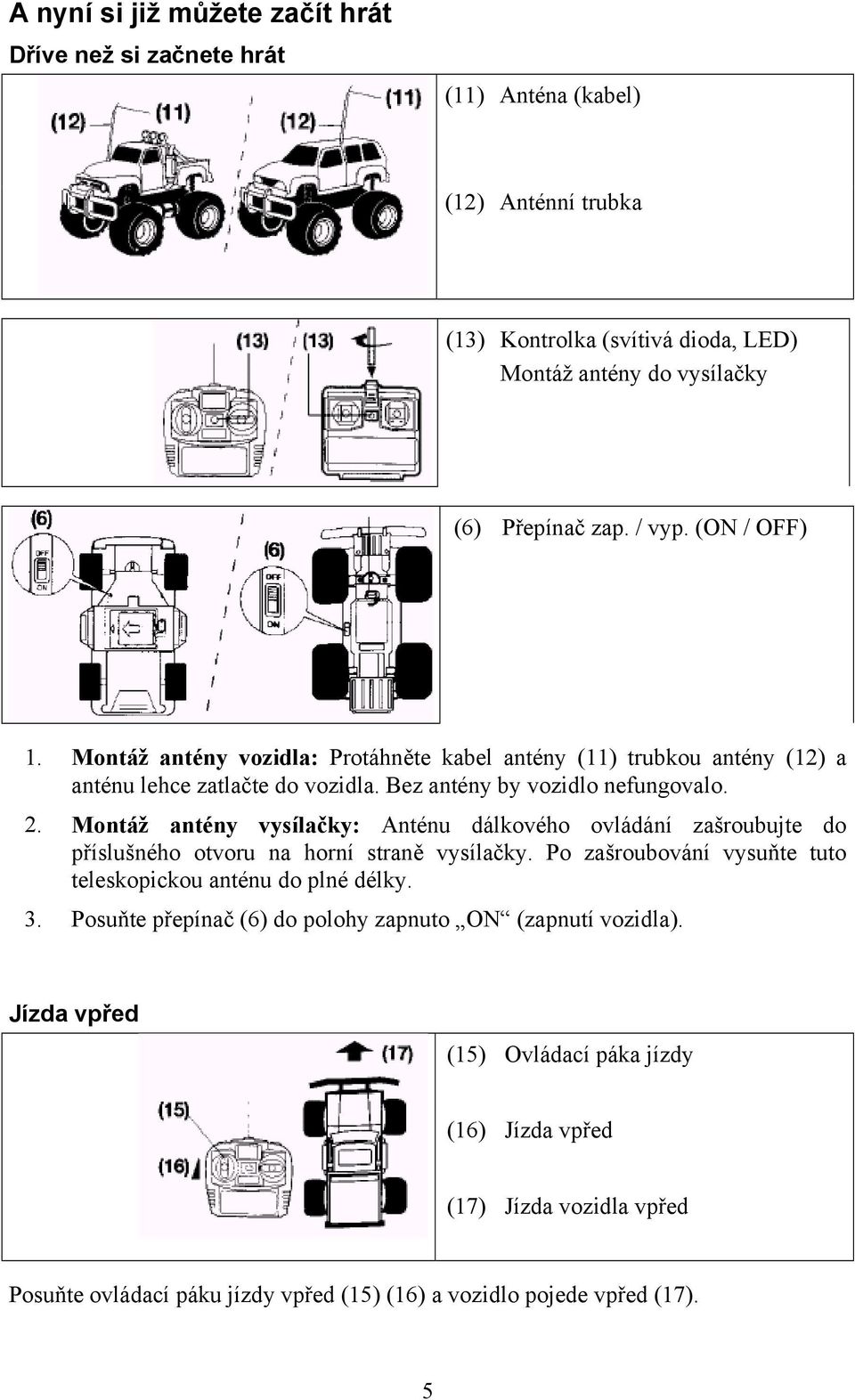

5 A nyní si již můžete začít hrát Dříve než si začnete hrát (11) Anténa (kabel) (12) Anténní trubka (13) Kontrolka (svítivá dioda, LED) Montáž antény do vysílačky (6) Přepínač zap. / vyp. (ON / OFF) 1. Montáž antény vozidla: Protáhněte kabel antény (11) trubkou antény (12) a anténu lehce zatlačte do vozidla. Bez antény by vozidlo nefungovalo. 2. Montáž antény vysílačky: Anténu dálkového ovládání zašroubujte do příslušného otvoru na horní straně vysílačky. Po zašroubování vysuňte tuto teleskopickou anténu do plné délky. 3. Posuňte přepínač (6) do polohy zapnuto ON (zapnutí vozidla). Jízda vpřed (15) Ovládací páka jízdy (16) Jízda vpřed (17) Jízda vozidla vpřed Posuňte ovládací páku jízdy vpřed (15) (16) a vozidlo pojede vpřed (17). 5

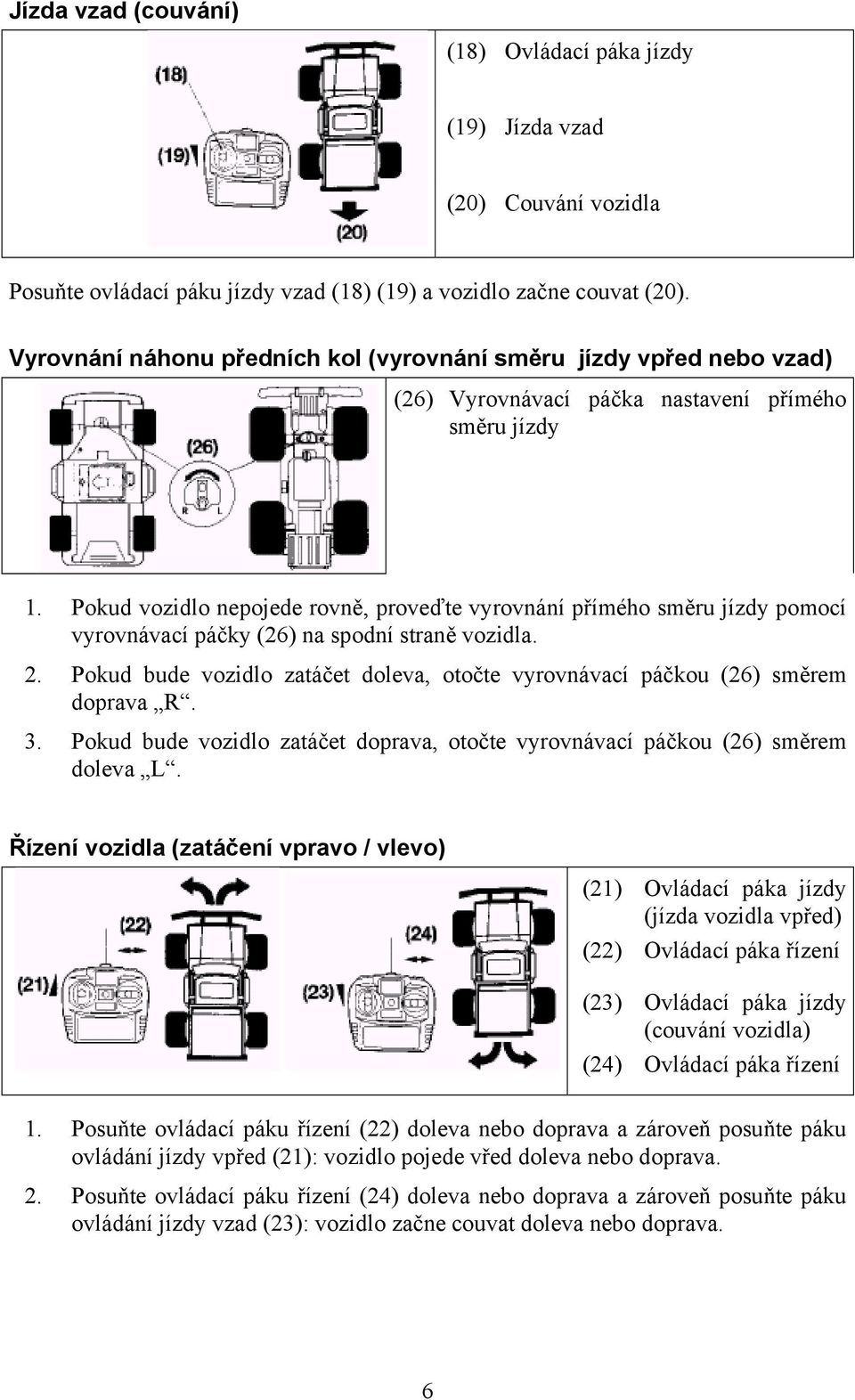

6 Jízda vzad (couvání) (18) Ovládací páka jízdy (19) Jízda vzad (20) Couvání vozidla Posuňte ovládací páku jízdy vzad (18) (19) a vozidlo začne couvat (20). Vyrovnání náhonu předních kol (vyrovnání směru jízdy vpřed nebo vzad) (26) Vyrovnávací páčka nastavení přímého směru jízdy 1. Pokud vozidlo nepojede rovně, proveďte vyrovnání přímého směru jízdy pomocí vyrovnávací páčky (26) na spodní straně vozidla. 2. Pokud bude vozidlo zatáčet doleva, otočte vyrovnávací páčkou (26) směrem doprava R. 3. Pokud bude vozidlo zatáčet doprava, otočte vyrovnávací páčkou (26) směrem doleva L. Řízení vozidla (zatáčení vpravo / vlevo) (21) Ovládací páka jízdy (jízda vozidla vpřed) (22) Ovládací páka řízení (23) Ovládací páka jízdy (couvání vozidla) (24) Ovládací páka řízení 1. Posuňte ovládací páku řízení (22) doleva nebo doprava a zároveň posuňte páku ovládání jízdy vpřed (21): vozidlo pojede vřed doleva nebo doprava. 2. Posuňte ovládací páku řízení (24) doleva nebo doprava a zároveň posuňte páku ovládání jízdy vzad (23): vozidlo začne couvat doleva nebo doprava. 6

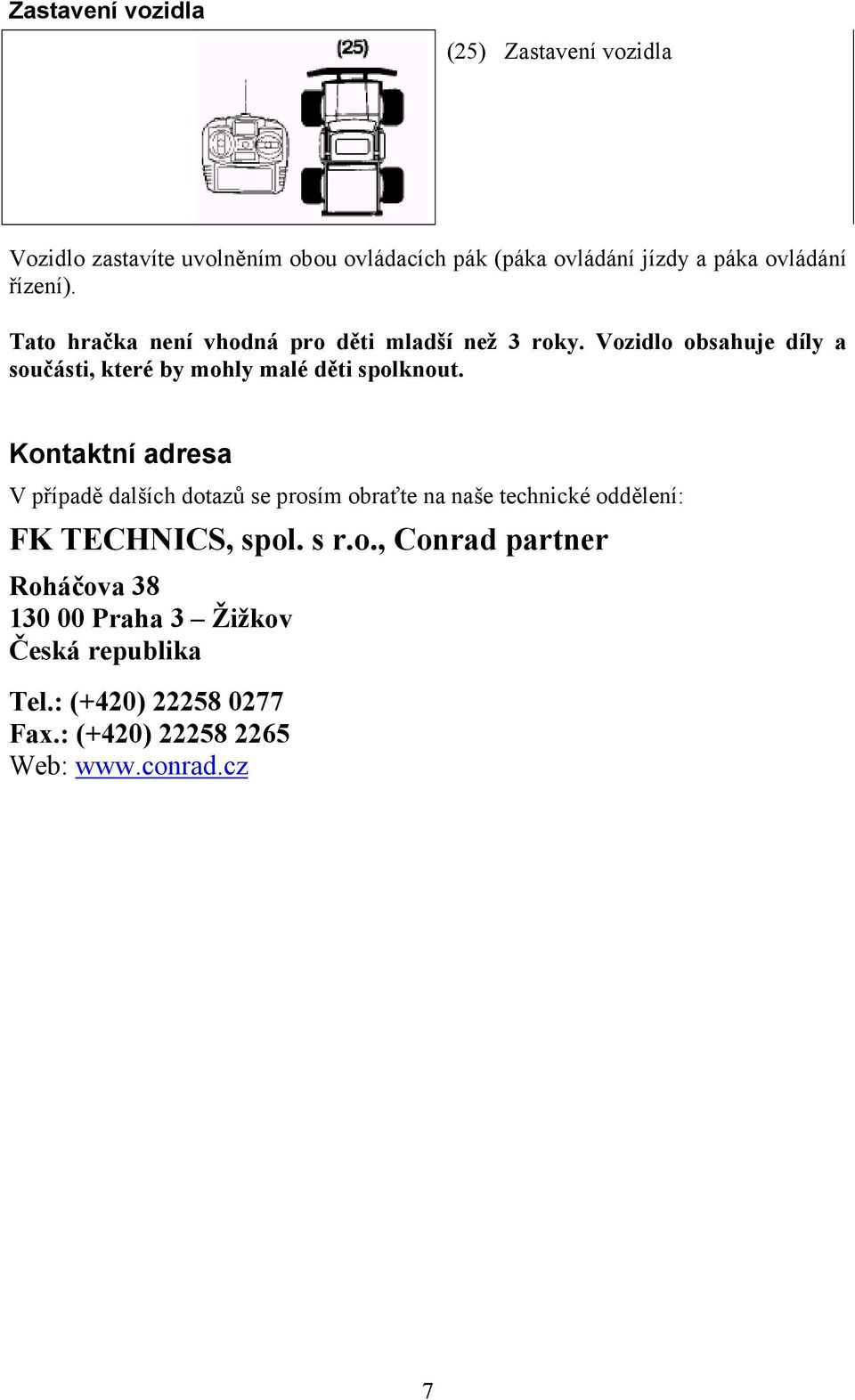

7 Zastavení vozidla (25) Zastavení vozidla Vozidlo zastavíte uvolněním obou ovládacích pák (páka ovládání jízdy a páka ovládání řízení). Tato hračka není vhodná pro děti mladší než 3 roky. Vozidlo obsahuje díly a součásti, které by mohly malé děti spolknout. Kontaktní adresa V případě dalších dotazů se prosím obraťte na naše technické oddělení: FK TECHNICS, spol. s r.o., Conrad partner Roháčova Praha 3 Žižkov Česká republika Tel.: (+420) Fax.: (+420) Web: 7
