KONVEKTOMATŮ ŘADY ADVANCE CONCEPT ACE - ACG
|
|
|
- Drahomíra Říhová
- před 9 lety
- Počet zobrazení:
Transkript
1 SERVISNÍ MANUÁL KONVEKTOMATŮ ŘADY ADVANCE CONCEPT ACE - ACG 1
2 Schéma zapojení pro model ACE-101 2
3 Schéma zapojení obecné pro všechny elektrické modely 3
4 Montážní schéma zapojení obecné pro všechny elektrické modely 4
5 Schéma zapojení obecné pro všechny plynové modely 5
6 Montážní schéma zapojení obecné pro všechny plynové modely 6
7 Legenda schémat BEC Zapalovací svíčka hořáku komory Tc Sonda komory BEV Zapalovací svíčka hořáku bojleru Tg Sonda bojleru C.C. Elektronika řízení komory Tn Vpichovací jehla C.E.C. 1, 2 Elektroniky řízení zapalování hořáků komory TRF Transformátor C.E.V. Elektronika řízení zapalování hořáku bojleru TSC Pojistný termostat komory C.G. Elektronika řízení plynu TSV Pojistný termostat bojleru C.V. Elektronika řízení bojleru Tv Sonda páry CC1, CC2 Stykače ohřevu komory VAC Odpadové čerpadlo CK1, CK2 Pomocné stykače ohřevu (nuly) MBA Mycí čerpadlo CV1, CV2 Stykače ohřevu bojleru VC1, VC2 Dmychadla hořáků komory DEC Detektor plamene komory VCN Elektroventil kondenzace DEV Detektor plamane bojleru VD Elektroventil sprchy DN Snímač hladiny vody v bojleru VDV Elektroventil napouštění bojleru F Pojistky VE Ventilátor ochlazovací FI Odrušení VF1, VF2 Frekvenční měniče FM Tepelná pojistka motoru (vratná, zavinutá) VHM Elektroventil zvlhčování GV1, GV2 Plynové ventily komory VV Dmychadlo hořáku bojleru GV3, GV4 Plynové ventily bojleru Ip Dveřní spínač BARVY LZ Osvětlení komory a Modrá M1, M2 Motory turbíny komory am Žlutá Ma Mikrospínač klapky mytí - otevřeno am/ve Žlutozelená Mb Mikrospínač komínku - zavřen b Bílá Mc Mikrospínač klapky mytí - zavřeno g Šedá Mch Motor komínku m Hnědá MD Motor klapky mytí n Černá Ms Mikrospínač komínku - otevřen na Oranžová RC Topné těleso komory r Červená RG Hlavní relé rs Růžová RV Topné těleso bojleru ve Zelená vi Fialová 7

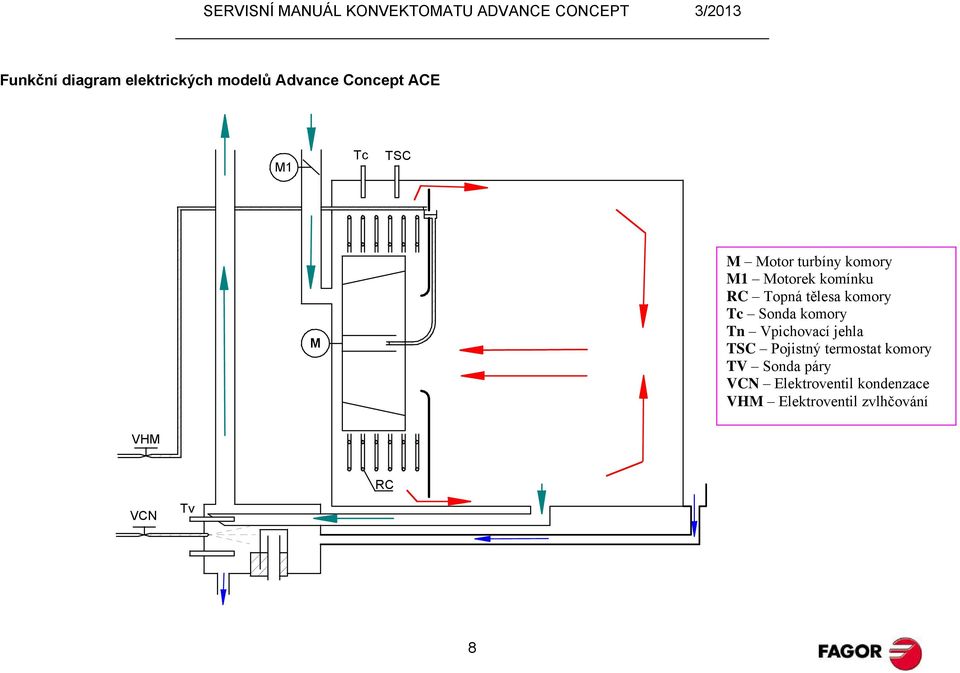

8 Funkční diagram elektrických modelů Advance Concept ACE M1 Tc TSC M M Motor turbíny komory M1 Motorek komínku RC Topná tělesa komory Tc Sonda komory Tn Vpichovací jehla TSC Pojistný termostat komory TV Sonda páry VCN Elektroventil kondenzace VHM Elektroventil zvlhčování VHM RC VCN Tv TCN 8
9 Funkční diagram plynových modelů Advance Concept ACG Tc TSC GV1, GV2 C.E.C VC M C.E.C. Řízení hořáku komory GV1, GV2 Plynové elektroventily M Motor turbíny komory Tc Sonda komory Tn Vpichovací jehla TSC Pojistný termostat komory VC Dmychadlo VHM Elektroventil zvlhčování VHM 9
10 CHYBOVÁ HLÁŠENÍ Když v konvektomatu dojde k poruše: Ozve se přerušovaný zvukový tón. Na ukazatelích konvektomatu se zobrazí číslo a stručná identifikace poruchy. Po stisknutí tlačítka START/STOP, chybové hlášení zůstává, přerušovaný tón přestane znít. Pro vymazání chybového hlášení je nutné konvektomat vypnout anebo odstranit závadu, která způsobila poruchu. Po odstranění poruchy se funkce konvektomatu opět vrátí k normálu. Poruchy, ke kterým může docházet a k nim se vztahující chybová hlášení s následky pro další fungování konvektomatu: ERROR 001 SND TC ERROR 002 SND TN ERROR 003 SND TV Poškozená sonda komory TC. Hodnota TC je mimo rozsah [ ]. nefunkční. Poškozená vpichová jehla TN. Hodnota TN je mimo rozsah [ ] Nefunkční režim jehla a režim delta. Poškozená sonda páry TV. Hodnota TV je mimo rozsah [ ]. Je možné pracovat pouze v režimu horkého vzduchu. Nefunkční kondenzace páry. ERROR 007 VAR AE ERROR 010 FUN VHM ERROR 011 FUN CC ERROR 012 NTC Porucha frekvenčního měniče (A.E.) Je přerušené spojení Motor se neroztočí do 10 vteřin od povelu k uvedení do chodu Do 20 vteřin od povelu k uvedení do chodu nepřesáhne rychlost motoru 500 r.p.m. nefunkční. Elektroventil vstřikování VHM je aktivní, ale teplota páry se nezvýšila o 3 stupně během dvou minut a TV 75. Konvektomat může pracovat pouze v režimu horkého vzduchu. Stykač topných těles komory CC je aktivní, přesto se do 12 minut nezvýšila teplota v komoře TC o 3 nebo více stupňů. nefunkční. Teplota řídící desky NTC je vyšší než 60 ºC, ale nepřesahuje 70 ºC. normálně funkční, nevydává zvukový signál. Chybové hlášení je zobrazováno po každých 30 vteřinách, na 3 vteřiny. 10
11 ERROR 013 GAS SPL ERROR 014 GAS BLQ ERROR 015 GAS CE ERROR 022 NTC Nefunkční dmychadlo hořáku komory. nefunkční. Zablokovaná elektronika řízení zapalování hořáku komory. Během tří pokusů se nepodařilo hořák zapálit. nefunkční. Porucha zapálení hořáku komory. - vadný plynový ventil - vadná elektronika zapalování nefunkční. Teplota řídící desky NTC je vyšší než 70 ºC. nefunkční. ERROR 023 MS MB ERROR 024 BMF CAM ERROR 025 BMF PM2 ERROR 027 BMF G1 Poškozený motor komínku. nefunkční. Chyba v komunikaci. Připojení elektroniky komory kabelem BMF je vadné. nefunkční. Chyba v komunikaci. Připojení hlavní elektroniky kabelem BMF je vadné. nefunkční. Chyba v komunikaci. Připojení elektroniky plynu kabelem BMF je vadné. nefunkční. 11
12 SERVISNÍ MENU SAT Pro spuštění servisního menu SAT je potřeba při zapnutém konvektomatu na 5 vteřin stisknout současně tlačítko COOL DOWN a ZVLHČOVÁNÍ. Vstupem do tohoto režimu se odpojí výstupy řídící elektroniky a na displejích se zobrazí první položka servisního menu. V další části manuálu budou pro přehlednost uváděny pouze zkratky všech čtyř displejů, kterými konvektomat CONCEPT disponuje, následovně: DLH = DISPLEJ LEVÝ HORNÍ DPH = DISPLEJ PRAVÝ HORNÍ DLS = DISPLEJ LEVÝ SPODNÍ DPS = DISPLEJ PRAVÝ SPODNÍ Funkce tlačítek: o Zvlhčování: vstup, potvrzení, krok vpřed o Cool down: zpět, konec o Zvlhčování na 5 sekund: změna Jednotlivé položky servisního menu SAT ELEKTŘINA/PLYN Nastavení konvektomatu dle typu ohřevu. DPH = [OP1] DLS = [E-G] DPS = [ELE] (Elektrický konvektomat) přednastaveno [GAS] (Plynový konvektomat) MODEL Nastavení velikosti konvektomatu. DPH = [OP2] DLS = [MOD] DPS = [061] [101] [201] přednastaveno [102] [202] C/ F Nastavení jednotky teploty konvektomatu. DPH = [OP3] DLS = [C-F] DPS = [C] ( C) přednastaveno [F] ( F) KONDENZACE Možnost nastavení doby vstřikování kondenzační vody VCN do výstupního odpadního systému v 10 vteřinovém cyklu. DPH = [OP4] DLS = [CND] DPS = [0...10] přednastaveno: 2 12
13 KALIBRACE Možnost korekce sond konvektomatu. Pro spuštění stisknout tlačítko ZVLHČOVÁNÍ. DPH = [OP5] DLS = [CAL] DPS = [INI] Konvektomat ADVANCE CONCEPT nemá funkci pro automatickou kalibraci, přesto je možné jednotlivé sondy zkalibrovat. Postup je následující: Uvést konvektomat do režimu Pára a nechat ho v chodu minimálně 20 minut. Současně pro kontrolu zavést do komory konvektomatu externí zkalibrovaný teploměr. V době (po 20 minutách), kdy externí teploměr ukazuje 99 C by měly všechny sondy konvektomatu měřit stejnou hodnotu 99 C. Hodnoty jednotlivých sond se zobrazí stisknutím tlačítka COOL DOWN na dobu 5 vteřin. Zobrazení sond na displejích je následující: DLH = hodnota TC (sonda komory) DPH = hodnota TV (sonda páry) DLS = hodnota TN (vpichovací jehla) Rozdíl mezi referenční hodnotou 99 a hodnotami jednotlivých sond se následně zapíše do konvektomatu v režimu Kalibrace pro každou sondu zvlášť a tím se zkorigují hodnoty, které sondy měří. Korekce je možná v rozsahu +20 / -20. Spuštěním funkce Kalibrace se hodnoty na displejích zobrazí následovně: DLH = [CAL] DPH = [003] DLS = [TV] DPS = [TN] Hodnota TC, resp. [003] bude blikat a pomocí voliče času je možné nastavit novou korigující hodnotu. Pro přechod na další sondu stisknout tlačítko ZVLHČOVÁNÍ. Pro přechod na předchozí sondu stisknout tlačítko COOL DOWN. OVĚŘENÍ KOMPONENTŮ Možnost ověření a vyzkoušení jednotlivých komponentů konvektomatu (vstupy výstupy) v testovacím režimu SAT. Pro spuštění stisknout tlačítko ZVLHČOVÁNÍ. Po spuštění programu se pro přechod mezi jednotlivými vstupy / výstupy použije volič teploty. DPH = [OP6] DLS = [SAT] DPS = [INI] Pro ukončení režimu kontrola SAT stisknout na 5 vteřin současně tlačítko COOL DOWN a ZVLHČOVÁNÍ. Výstupy jednotlivé komponenty je možné aktivovat stisknutím tlačítka ZVLHČOVÁNÍ a deaktivovat stisknutím tlačítka COOL DOWN. Vstupy na displejích je zobrazen jejich stav (yes/no, hodnota) Seznam komponentů, které je možné zobrazit: VSTUPY (U jednotlivých sond je zobrazena aktuální hodnota, pokud je termočlánek v pořádku. V ostatních případech je zobrazeno OUT) o Sonda komory TC DLH =[SAT], DPH=[ E1], DLS=[ TC], DPS=hodnota o Sonda páry TV DLH =[SAT], DPH=[ E2], DLS=[ TV], DPS=hodnota o Vpichová jehla TN DLH =[SAT], DPH=[ E3], DLS=[ TN], DPS=hodnota o Snímač NTC DLH =[SAT], DPH=[ E4], DLS=[NTC], DPS=hodnota 13
14 o o o Dveřní spínač IP DLH =[SAT], DPH=[ E5], DLS=[ IP], DPS=[YES/NO] Signál HALL (pouze ACG) DLH =[SAT], DPH=[ E6], DLS=[HAL], DPS=otáčky dmychadla/100 Frekvenční měnič (A.E.) DLH =[SAT], DPH=[ E7], DLS=[AE], DPS=otáčky dmychadla/100 (pro čtení otáček je nutné nejdříve spustit motor turbíny) VÝSTUPY o Topné těleso komory CC1 DLH =[SAT], DPH=[ S1], DLS=[CC1], DPS=[YES/NO] o Topné těleso komory CC2 DLH =[SAT], DPH=[ S2], DLS=[CC2], DPS=[YES/NO] o Chod motoru turbíny (M/P) DLH =[SAT], DPH=[ S3], DLS=[ MP], DPS=[YES/NO] o Směr motoru turbíny (L/R) DLH =[SAT], DPH=[ S4], DLS=[ ID], DPS=[LEF/RIG] o Elektroventil kondenzace (VCN) DLH =[SAT], DPH=[ S5], DLS=[VCN], DPS=[YES/NO] o Elektroventil zvlhčování (VHM) DLH =[SAT], DPH=[ S6], DLS=[VHM], DPS=[YES/NO] o Elektromotor komínku (Ms/Mb) DLH =[SAT], DPH=[ S7], DLS=[MSB], DPS=[MS/MB] o Hlavní napájecí relé (RG) DLH =[SAT], DPH=[ S8], DLS=[ RG], DPS=[YES/NO] o Ventilátor ochlazovací (VE) DLH =[SAT], DPH=[ S9], DLS=[ VE], DPS=[YES/NO] o Osvětlení komory (LZ) DLH =[SAT], DPH=[S10], DLS=[ LZ], DPS=[YES/NO] o Akustický signál (TA) DLH =[SAT], DPH=[S19], DLS=[ TA], DPS=[YES/NO] Všechny výstupy jsou v režimu OFF vypnutém. Do aktivního režimu ON je musí uvést uživatel. HISTORIE Možnost zobrazení historie konvektomatu. Pro spuštění stisknout tlačítko ZVLHČOVÁNÍ. DPH = [OP7] DLS = [HIS] DPS = [INI] Spuštěním funkce historie se zobrazí první položka ze seznamu. Pro přechod na další položku slouží volič teploty. Celkový počet hodin provozu v režimu Pára. DLH = [HIS], DPH = [HMS], DLS + DPS = hodnota Celkový počet hodin provozu v režimu Smíšený. DLH = [HIS], DPH = [HMM], DLS + DPS = hodnota Celkový počet hodin provozu v režimu Horký vzduch. DLH = [HIS], DPH = [HMC], DLS + DPS = hodnota Celkový počet cyklů stykače komory CC1. DLH = [HIS], DPH = [CC1], DLS + DPS = hodnota Celkový počet cyklů stykače komory CC2. DLH = [HIS], DPH = [CC2], DLS + DPS = hodnota 14
![/NO] Signál HALL (pouze ACG) DLH =[SAT], DPH=[ E6](/docs-images/52/12579127/images/page_14.jpg "], DLS=[HAL], DPS=otáčky dmychadla/100 Frekvenční měnič (A.E.")
15 Celkový počet cyklů elektroventilu kondenzace VCN. DLH = [HIS], DPH = [CCN], DLS + DPS = hodnota Celkový počet cyklů komínku Ms/Mb. DLH = [HIS], DPH = [CMS], DLS + DPS = hodnota Celkový počet cyklů elektroventilu zvlhčování VHM. DLH = [HIS], DPH = [CHM], DLS + DPS = hodnota Celkový počet cyklů osvětlení komory LZ. DLH = [HIS], DPH = [CLZ], DLS + DPS = hodnota Celkový počet cyklů ochlazovacího ventilátoru VE. DLH = [HIS], DPH = [CVE], DLS + DPS = hodnota Celkový počet cyklů napájecího relé RG. DLH = [HIS], DPH = [CRG], DLS + DPS = hodnota Celkový počet cyklů změny směru otáčení turbíny D/I. DLH = [HIS], DPH = [CDI], DLS + DPS = hodnota Celkový počet cyklů spuštění turbíny M/P. DLH = [HIS], DPH = [CMP], DLS + DPS = hodnota Celkový počet cyklů dveřního spínače IP. DLH = [HIS], DPH = [CIP], DLS + DPS = hodnota Celkový počet cyklů COOL DOWN. DLH = [HIS], DPH = [CCD], DLS + DPS = hodnota Celkový počet hodin provozu testu spolehlivosti č.1. DLH = [HIS], DPH = [HF1], DLS + DPS = hodnota Celkový počet hodin provozu testu spolehlivosti č.2. DLH = [HIS], DPH = [HF2], DLS + DPS = hodnota Celkový počet hodin provozu testu spolehlivosti č.3. DLH = [HIS], DPH = [HF3], DLS + DPS = hodnota Celkový počet hodin provozu testu spolehlivosti č.4. DLH = [HIS], DPH = [HF4], DLS + DPS = hodnota Maximální teplota sondy komory TC. DLH = [HIS], DPH = [TCM], DLS + DPS = hodnota Maximální teplota sondy páry TV. DLH = [HIS], DPH = [TVM], DLS + DPS = hodnota Maximální teplota vpichovací jehly TN. DLH = [HIS], DPH = [TNM], DLS + DPS = hodnota Vymazání všech parametrů historie DLH = [HIS], DPH = [RST], DPS = [INI] VELETRH Možnost spuštění konvektomatu v režimu DEMO (neaktivní výstupy) pro potřeby výstav. Pro spuštění stisknout tlačítko ZVLHČOVÁNÍ. DPH = [OP8] DLS = [SHO] DPS = [INI] Pro ukončení režimu DEMO Veletrh stisknout na 5 vteřin současně tlačítko COOL DOWN a ZVLHČOVÁNÍ. Pokud je konvektomat v režimu Veletrh, zůstává aktivní pouze ovládací panel, RG a LZ. Ostatní vstupy / výstupy jsou neaktivní. Chybová hlášení jsou také neaktivní. Hodnoty TC a TN jsou neměnné. Režim Veletrh je na displejích avizován tečkou v levém spodním displeji. 15
![DLH = [HIS], DPH = [CLZ], DLS + DPS = hodnota Celkový počet cyklů ochlazovacího ventilátoru VE. DLH = [HIS], DPH = [CVE], DLS + DPS = hodnota Celkový počet cyklů napájecího relé RG.](/docs-images/52/12579127/images/page_15.jpg "DLH = [HIS], DPH = [CRG], DLS + DPS = hodnota Celkový počet cyklů změny směru otáčení turbíny D/I. DLH = [HIS], DPH = [CDI], DLS + DPS = hodnota Celkový počet cyklů spuštění turbíny M/P.")
16 SÉRIOVÉ ČÍSLO KONVEKTOMATU Umožňuje zobrazit nebo upravit sériové číslo konvektomatu. K dispozici je 10 znaků rozdělených do všech čtyř displejů. DPH = [OP9] DLS = [SN] DPS = [INI] Pro zobrazení stisknout tlačítko ZVLHČOVÁNÍ. Opětovné stisknutí znamená návrat do hlavního menu. Deset zmíněných znaků je na displejích rozmístěno následovně: DLH = [123] DPH = [456] DLS = [789] DPS = [10] Pro změnu již uloženého čísla stisknout na 5 vteřin tlačítko ZVLHČOVÁNÍ, dokud se nerozbliká první číslice (znak). Změna blikající číslice se provede otáčením VOLIČE ČASU. Stisknutím tlačítka ZVLHČOVÁNÍ se přejde na další pozici. Pro návrat k předchozímu znaku stisknout tlačítko COOL DOWN. Po nastavení všech deseti znaků se automaticky přejde do hlavního menu. ČÍSLO KONTROLORA Možnost zobrazení čísla osoby, která konvektomat kontrolovala. K dispozici jsou tři znaky v pravém dolním displeji. DPH = [O10] DLS = [CN] DPS = [XXX] VERZE SOFTWARU Možnost zobrazení softwarových verzí jednotlivých elektronických desek instalovaných v konvektomatu. Jednotlivé verze jsou zobrazeny 12 znaky: PPCCVVGGG G, následovně: PP: Verze softwaru hlavní paměťové elektroniky CC: Verze softwaru řídící elektroniky komory VV: Verze softwaru elektroniky bojleru (tato deska není součástí konvektomatu CONCEPT a GG: hodnota VV nebude zobrazena) Verze softwaru elektroniky ovládání plynu (u elektrických modelů není hodnota GG zobrazena) DPH = [O11] DLS = [VER] DPS = [INI] Pro zobrazení softwarových verzí stisknout tlačítko ZVLHČOVÁNÍ. Hodnoty se zobrazí následovně: DLH = [PPC] DPH = [CVV] DLS = [GGG ] DPS = [G ] Pro návrat k původnímu menu stisknout tlačítko COOL DOWN. TYP PLYNU (POUZE ACG) Konvektomaty ADVANCE CONCEPT mohou pracovat těmito plyny: Zemní plyn, Propan-butan, Svítiplyn. DPH = [O12] DLS = [GAS] DPS = [BP] (Propan-butan) přednastaveno [GN] (Zemní plyn) [GV] (svítiplyn) Pro optimální spalování plynu je nutné přesně nastavit otáčky dmychadla hořáku. Dle modelu konvektomatu a typu plynu se nastavují otáčky startovací, minimální a maximální. 16
![Deset zmíněných znaků je na displejích rozmístěno následovně: DLH = [123] DPH = [456] DLS = [789] DPS = [10] Pro změnu již uloženého čísla stisknout na 5 vteřin tlačítko ZVLHČOVÁNÍ, dokud se](/docs-images/52/12579127/images/page_16.jpg "nerozbliká první číslice (znak). Změna blikající číslice se provede otáčením VOLIČE ČASU. Stisknutím tlačítka ZVLHČOVÁNÍ se přejde na další pozici.")
17 STARTOVACÍ OTÁČKY CC (POUZE ACG) Možnost změny přednastavených otáček dmychadla hořáku komory. Hodnotu otáček je možné nastavit v rozsahu Vzhledem k možnostem displeje konvektomatu je zobrazená hodnota na displeji 10x menší než hodnota skutečná. DPH = [O14] DLS = [SC1] DPS = [0..800] MINIMÁLNÍ OTÁČKY CC (POUZE ACG) DPH = [O16] DLS = [MC1] DPS = [0..800] přednastaveno 300 MAXIMÁLNÍ OTÁČKY CC (POUZE ACG) DPH = [O17] DLS = [MC1] DPS = [0..800] přednastaveno 600 SPOLEHLIVOST Možnost spuštění jednoho ze čtyř přednastavených programů spolehlivosti určených k testování funkce konvektomatu, např. po výměně některých komponentů. DPH = [O22] DLS = [FIA] DPS = [1..4] přednastaveno 1 Pro spuštění stisknout tlačítko ZVLHČOVÁNÍ. Pro ukončení programu spolehlivosti stisknout na 5 vteřin současně tlačítko COOL DOWN a ZVLHČOVÁNÍ. Konvektomat má přednastaveny 4 různé testy spolehlivosti. Po jejich spuštění jsou v chodu tak dlouho, dokud se uživatel nerozhodne pro jejich zastavení a pro návrat do běžného uživatelského zobrazení. Na displejích jsou po celou dobu testu střídavě zobrazeny informace testu (číslo testu + čas běhu testu) a data tvořená konvektomatem k danému programu. Tyto informace se střídají. DLH = [FPx] číslo testu spolehlivosti DPH = počet dní běhu DLS = počet hodin běhu DPS = počet minut běhu Test spolehlivosti č. 1 o 8 minut v režimu Horký vzduch při 120 C o 8 minut v režimu Smíšený při 110 C o 8 minut v režimu Pára Displej: Zobrazuje hodnoty stejně jako při běžném provozu. Hodnoty termočlánků mohou být vyvolány stisknutím tlačítka COOL DOWN na dobu 5 vteřin. Test spolehlivosti č. 2 Konvektomat pracuje v režimu Horký vzduch při 300 C. Komínek je otvírán, resp. zavírán každých 30 vteřin. Displej: DLH = hodnota TC DPH = 300 DLS a DPS = počet cyklů komínku Hodnoty termočlánků mohou být vyvolány stisknutím tlačítka COOL DOWN na dobu 5 vteřin. 17
![.800] MINIMÁLNÍ OTÁČKY CC (POUZE ACG) DPH = [O16] DLS = [MC1] DPS = [0..800] přednastaveno 300 MAXIMÁLNÍ OTÁČKY CC (POUZE ACG) DPH = [O17] DLS = [MC1] DPS = [0.](/docs-images/52/12579127/images/page_17.jpg ".800] přednastaveno 600 SPOLEHLIVOST Možnost spuštění jednoho ze čtyř přednastavených programů spolehlivosti určených k testování funkce konvektomatu, např. po výměně některých komponentů.")
18 Test spolehlivosti č. 3 Konvektomat pracuje v režimu Horký vzduch při 300 C. Displej: DLH = hodnota TC DPH = 300 DLS = hodnota NTC DPS = zobrazuje zda je výstup VE (ochlazovací ventilátory) aktivní či není. [ON] / [OFF]. Hodnoty termočlánků mohou být vyvolány stisknutím tlačítka COOL DOWN na dobu 5 vteřin. Test spolehlivosti č. 4 Konvektomat pracuje v režimu Smíšený při 250 C. Každých 30 vteřin je měněn směr otáčení turbíny I/D Displej: DLH = hodnota TC DPH = 250 DLS = M/P (chod/pauza turbíny) DPS = I/D (doleva/doprava) Hodnoty termočlánků mohou být vyvolány stisknutím tlačítka COOL DOWN na dobu 5 vteřin. VÝROBNÍ PARAMETRY Možnost načtení původních výrobních parametrů konvektomatu. DPH = [O23] DLS = [DEF] DPS = [INI] Seznam parametrů, které se potvrzením této funkce (stisknutím tlačítka ZVLHČOVÁNÍ) zresetují na původní výrobní nastavení: o Elektřina/Plyn (Elec) o Model (201) o C/ F ( C) o Kondenzace (2) o Typ plynu (BP) o dmychadla (Start. 300, Min. 300, Max. 600) KONEC Funkce pro opuštění menu SAT a návrat do běžného uživatelského zobrazení. DPH = [O24] DLS = [OUT] Pro potvrzení stisknout tlačítko ZVLHČOVÁNÍ. Zobrazení hodnot jednotlivých sond konvektomatu Stisknutím tlačítka COOL DOWN po dobu 5 vteřin se zobrazí hodnoty všech tří měřících sond (Tc sonda komory, Tv sonda výstupní páry, Tn vpichovací jehla) včetně hodnoty čidla NTC (teplota elektroniky). DLH = hodnota TC DPH = hodnota TV DLS = hodnota TN DPS = hodnota NTC Hodnoty budou zobrazeny, pouze pokud bude tlačítko COOL DOWN stisknuté. Po jeho uvolnění se konvektomat vrátí do běžného uživatelského zobrazení. 18
19 Schéma ovládacího panelu 1 20 REŽIM VÝKON ZVLHČOVÁNÍ RESET HOŘÁKU JEHLA Přetryskování na jiný plyn Postup: 1. Vyjměte původní a vložte novou správnou trysku do plynového ventilu. 2. Nastavte příslušné otáčky dmychadla v menu SAT. PLYNOVÉ VENTILY A ELEKTRONIKY ŘÍZENÍ ZAPALOVÁNÍ MODELŮ PLYNOVÉ VENTILY A ELEKTRONIKY ŘÍZENÍ ZAPALOVÁNÍ MODELŮ Pro ujištění se, že stroj je nastaven správně je možné ověřit, že hodnoty CO jsou menší než 1000 ppm a hodnota Lambda je 1,2 1,4, což je velmi důležité. 19
20 TABULKA HODNOT OTÁČEK DMYCHADEL PRO HOŘÁKY KOMORY: MODELY ACG-AG-APG 061: zapalovací HOŘÁK KOMORY Horký vzduch maximální minimální Ø Trysky Obj. kód PB (G30-G31) NG (G20) MODELY ACG-AG-APG 101: zapalovací HOŘÁK KOMORY Horký vzduch maximální minimální Ø Trysky Obj. kód PB (G30-G31) NG (G20) MODELY ACG-AG-APG 102: zapalovací HOŘÁK KOMORY Horký vzduch maximální minimální Ø Trysky Obj. kód PB (G30-G31) NG (G20) MODELY ACG-AG-APG 201: HOŘÁK KOMORY Horký vzduch zapalovací maximální Q1 - HORNÍ HOŘÁK minimální Ø Trysky Obj. kód PB (G30-G31) NG (G20) HOŘÁK KOMORY Horký vzduch zapalovací maximální Q2 - SPODNÍ HOŘÁK minimální Ø Trysky Obj. kód PB (G30-G31) NG (G20)
21 MODELY ACG-AG-APG 202: HOŘÁK KOMORY Horký vzduch zapalovací maximální Q1 - HORNÍ HOŘÁK minimální Ø Trysky Obj. kód PB (G30-G31) NG (G20) HOŘÁK KOMORY Horký vzduch zapalovací maximální Q2 - SPODNÍ HOŘÁK minimální Ø Trysky Obj. kód PB (G30-G31) NG (G20) NAPOUŠTĚCÍ ELEKTROVENTILY A REGULÁTORY PRŮTOKU Regulátory průtoku MODEL ELEKTROVENTIL OBJ. KÓD REGULÁTOR OBJ. KÓD BARVA POUŽITÍ ACE-ACG 061/101/201/102 ACE-ACG 202 JEDNOCESTNÝ l ZELENÁ ZVLHČOVÁNÍ JEDNOCESTNÝ l ŽLUTÁ KONDENZACE JEDNOCESTNÝ l ŽLUTÁ ZVLHČOVÁNÍ JEDNOCESTNÝ l ŽLUTÁ KONDENZACE 21
22 Poznámky: 22
