1 1020 EXCEL MIX, s.r.o. Priemyselná 497/ Sokolovce, Slovenská republika IČ: CPD EXCEL THERM minerál č. ETA 06/0188 Číslo výrobku: 0101 Prohlášeni o vlastnostech č: 0101 (v příloze) Vnější tepelná izolace stěn z betonu nebo zdiva Skladba systému: viz Prohlášení o vlastnostech, tabulka 1 Reakce na oheň ETICS: viz Prohlášení o vlastnostech Vodotěsnost: viz Prohlášení o vlastnostech Nasákavost: viz Prohlášení o vlastnostech Odolnost mechanickému poškozeni: viz Prohlášení o vlastnostech Propustnost pro vodní páru: viz Prohlášení o vlastnostech Nebezpečné látky: neobsahuje Nebezpečné látky Pevnost připevněni: viz Prohlášení o vlastnostech Přídržnost základní vrstvy k izolačnímu výrobku: viz Prohlášení o vlastnostech Přídržnost lepicí hmoty k podkladu / izolačnímu výrobku: vyhovuje Odolnost zatíženi větrem: viz Prohlášení o vlastnostech Tepelný odpor ETICS: viz Prohlášení o vlastnostech

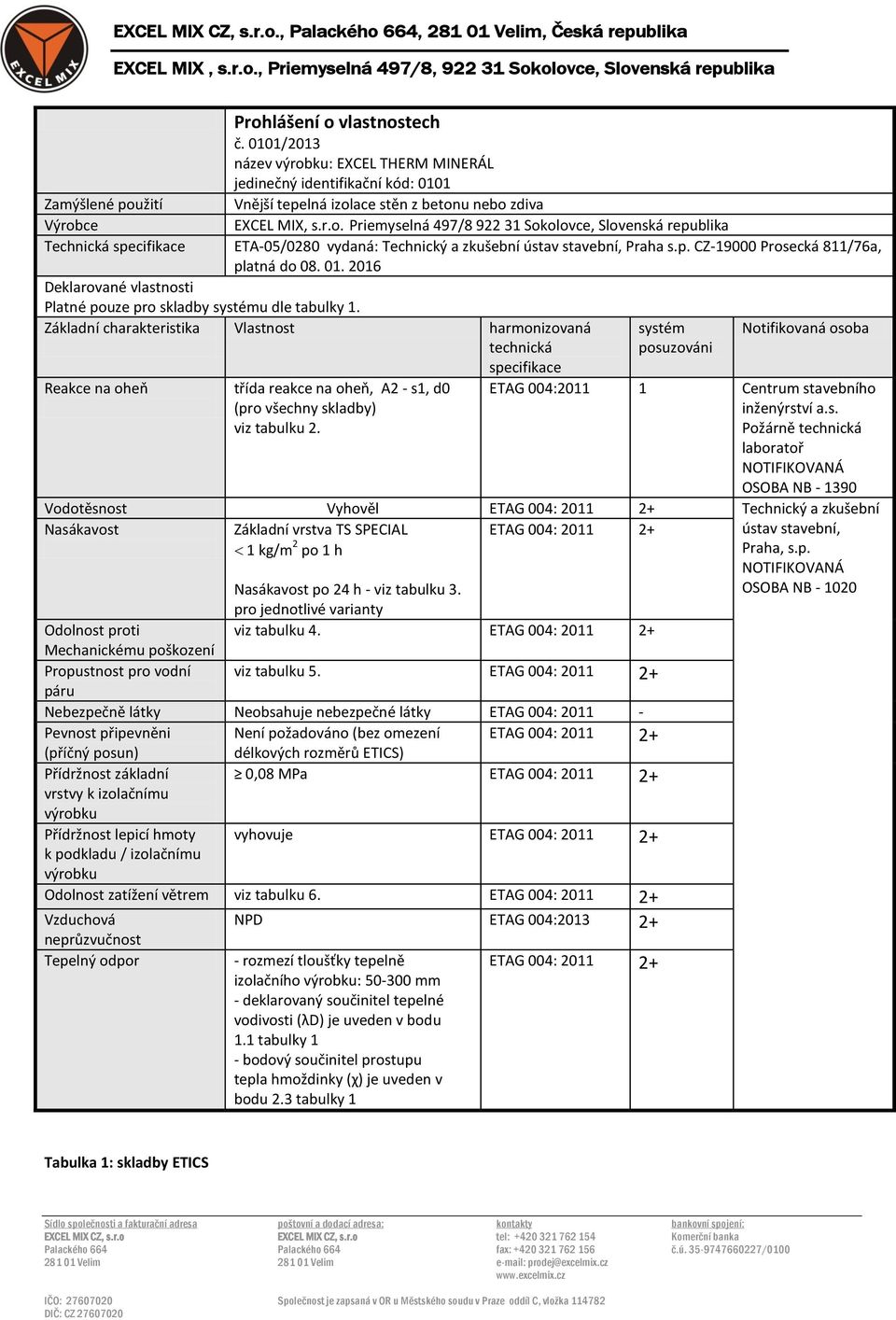

2 Zamýšlené použití Výrobce Technická specifikace Prohlášení o vlastnostech č. 0101/2013 název výrobku: EXCEL THERM MINERÁL jedinečný identifikační kód: 0101 Vnější tepelná izolace stěn z betonu nebo zdiva EXCEL MIX, s.r.o. Priemyselná 497/ Sokolovce, Slovenská republika ETA-05/0280 vydaná: Technický a zkušební ústav stavební, Praha s.p. CZ Prosecká 811/76a, platná do Deklarované vlastnosti Platné pouze pro skladby systému dle tabulky 1. Základní charakteristika Vlastnost harmonizovaná technická specifikace systém posuzováni Notifikovaná osoba Reakce na oheň třída reakce na oheň, A2 - s1, d0 (pro všechny skladby) viz tabulku 2. ETAG 004: Centrum stavebního inženýrství a.s. Požárně technická laboratoř NOTIFIKOVANÁ OSOBA NB Vodotěsnost Vyhověl ETAG 004: Technický a zkušební Nasákavost Základní vrstva TS SPECIAL 1 kg/m 2 po 1 h ETAG 004: Nasákavost po 24 h - viz tabulku 3. pro jednotlivé varianty Odolnost proti viz tabulku 4. ETAG 004: Mechanickému poškození Propustnost pro vodní viz tabulku 5. ETAG 004: páru Nebezpečně látky Neobsahuje nebezpečné látky ETAG 004: Pevnost připevněni Není požadováno (bez omezení ETAG 004: (příčný posun) délkových rozměrů ETICS) Přídržnost základní 0,08 MPa ETAG 004: vrstvy k izolačnímu výrobku Přídržnost lepicí hmoty vyhovuje ETAG 004: k podkladu / izolačnímu výrobku Odolnost zatížení větrem viz tabulku 6. ETAG 004: Vzduchová NPD ETAG 004: neprůzvučnost Tepelný odpor - rozmezí tloušťky tepelně ETAG 004: izolačního výrobku: mm - deklarovaný součinitel tepelné vodivosti (λd) je uveden v bodu 1.1 tabulky 1 - bodový součinitel prostupu tepla hmoždinky (χ) je uveden v bodu 2.3 tabulky 1 ústav stavební, Praha, s.p. NOTIFIKOVANÁ OSOBA NB Tabulka 1: skladby ETICS

3 Způsob připevněni Součásti Další údaje Izolační výrobek Prefabrikované Mdesky z minerální vlny (MW) mechanicky připevňovaný Desky z minerální vlny (MW deska podélné Deklarovaná hodnota součinitele tepelné vodivosti systém (s vlákno, reakce na oheň λd = 0,00,039 W/mK doplňkovým lepením A1, nasákavost WS,WL(P), pevnost v tahu kolmo k rovině desky TR 15) dle EN pro d 40 mm Reakce na oheň: třída E Desky z minerální vlny Frontrock MAX E (MW dvouvrstvá deska - podélné vlákno, reakce na oheň A1, nasákavost WS,WL(P), pevnost v tahu kolmo k rovině desky TR 10) dle EN Desky z minerální vlny Nobasil FKD S (MW deska - podélné vlákno, reakce na oheň A1, nasákavost WS,WL(P), pevnost v tahu kolmo k rovině desky TR 10) dle EN Deklarovaná hodnota součinitele tepelné vodivosti λd = 0,036 W/mK Reakce na oheň: třída F Deklarovaná hodnota součinitele tepelné vodivosti λd = 0,036 W/mK Reakce na oheň: třída E technická specifikace / popis 1.2 Lepicí hmoty TS SPECIAL lepená plocha min. 40 % hmota na bázi cementu TS SPECIAL ECO Lepená plocha min. 40 % hmota na bázi cementu TS SPECIAL R Lepená plocha min. 40 % hmota na bázi cementu Spotřeba [kg/m 2 ] 3,0 5,0 (sypká směs) 3,0 5,0 (sypká směs) 3,0 5,0 (sypká směs) Tloušťka [mm]

4 1. Mechanicky připevňovaný systém (s doplňkovým lepením 1.3 Hmoždinky pro připevnění izolačních desek ejotherm ST U C=0,60 kn/mm ejotherm NT U C=0,86 kn/mm ejotherm STR U, STR U 2G C=0,60 kn/mm ejotherm NTK U C=0,55 kn/mm EJOT H1 eco C=0,6k N/mm χ = 0,001 W/K PTH, PTH-L Bravoll PTH-KZ 60/8-L a Bravoll PTH-KZL 60/8-L a Bravoll PTH 60/8-L a PTH-KZ, PTH-KZL Bravoll PTH-L 60/8-L a C=0,55 kn/mm Bravoll PTH-S 60/8-L a Bravoll PTH-SL 60/8-L a Bravoll PTH 60/10-L a Bravoll PTH-KZ 60/10-L a Bravoll PTH-SX fischer Termoz 8N, 8NZ fischer Termoz 8U, 8UZ fischer TERMOZ KS 8 fischer Termoz 8 SV fischer Termofix CF 8 fischer termoz PN 8 plastové zatloukací hmoždinky fischer termoz CN 8 fischer termoz LO 8 KOELNER KI-10, Kl 1 PA,KI-10M KOELNER KI-10N, KI-10NS KOELNER TFIX-8M KOELNER TFIX-8S, TFIX-8ST WKRET-MET LFN 10, LFM 10 C=0,90 kn/mm PTH PTH KZ C=0,70 kn/mm C=0,50 N/mm C=0,50 kn/mm C=0,55 kn/mm C=0,54 kn/mm C=1,44 kn/mm C=0,35 kn/mm χ = 0,001 W/K C=0,4 kn/mm χ = 0,006 W/K C=0,50 kn/mm χ = 0,003 W/K C=1,00 kn/mm C=0,60 kn/mm χ = 0,004 W/K ETA-02/0018 ETA-05/0009 ETA-04/0023 ETA-07/0026 ETA-11/0192 ETA-05/0055 ETA-08/0267 ETA-08/0166 ETA-10/0028 ETA-03/0019 ETA-02/0019 ETA-04/0114 ETA-06/0180 ETA-07/0287 ETA-09/0171 ETA-09/0394 ETA-10/0460 ETA-07/0291 ETA-07/0221 ETA-08/0336 ETA-11/0144 ETA-06/0105

5 1. Mechanicky připevňovaný systém (s doplňkovým lepením Vnější souvrství WKRET-MET LFN 8, LFM 8 WKRET-MET LTX 10, LMX 10 WKRET-MET LTX 8, LMX 8 FIXPLUG ø 8, FIXPLUG ø 10 WKTHERM ø 8 KEW TSD 8 KEW TSBD 8 KEW TSD-V KEW TSDL-V Hilti XI-FV, plastové nastřelovací hmoždinky Hilti SD - FV8 C=0,60 kn/mm χ = 0,004 W/K ETA-06/0080 C=0,20 kn/mm χ = 0,003 W/K ETA-08/0172 C=0,20 kn/mm χ = 0,003 W/K ETA-09/0001 C=0,60 kn/mm ETA-11/0231 C=0,60 kn/mm ETA-11/0232 C=0,53 kn/mm ETA-04/0030 C=1,60 kn/mm ETA-08/0314 C=1,24 kn/mm ETA-08/0315 C=1,24 kn/mm ETA-08/0148 C=1,0 kn/mm ETA-03/0004 ETA-03/0028 Hilti WDVS-SDK-FV 8 ETA-07/0302 Hilti WDVS-D8-FV C=neuvedeno χ = 0,001 W/K ETA-07/0288 Hilti SX-FV C=0,70 kn/mm χ = 0,001 W/K ETA-03/ Stěrková hmota pro základní vrstvu Spotřeba TS SPECIAL hmota na bázi cementu 4,0 2.2 Výztuž základní vrstvy R 117 A101 R 131 A S 122 Asglatex SSA-1363-SM, 165 g/m Konečná povrchová úprava LUKOFAS - omítka Rýhovaná omítka LUKOFAS zatíraná omítka Zatíraná omítka SCH 82 ECOLOR R Akrylátová zatíraná omítka SCH 83 ECOLOR O Akrylátová rýhovaná omítka SCH 84 SILCOLOR R Silikonakrylátová zatíraná omítka SCH 85 SILCOLOR O Silikonakrylátová rýhovaná omítka Odolná proti alkáliím 2,0-3,0 mm 2 mm Max. velikost 1,5-2,0-2,5 mm 1,5-2,0-2,5 mm Skleněná síťovina disperze kopolymeru vinylchloridetylenvinylester styrenakrylátový kopolymer silikonová emulze s přídavkem styrenakrylátové disperze 1,1-1,2 - m 2 /m 2 3,7 5,7 dle max. velikosti 1,9 4,8 dle max. velikosti 1,9 4,8 dle max. velikosti

6 Vnější souvrství SCH 88 SILCOLOR RS Silikonová zatíraná omítka REVCO Silikat Spachtelputz Silikátová zatíraná omítka REVCO Silikat Strukturputz Silikátová rýhovaná omítka REVCO Silikon Spachtelputz Silikonová zatíraná omítka REVCO Silikon Strukturputz Silikonová rýhovaná omítka Tollmix disperzní ušlechtilá omítka zatřená Tollmix disperzní ušlechtilá omítka rýhovaná Tollmix silikonová ušlechtilá omítka zatřená Tollmix silikonová ušlechtilá omítka rýhovaná POLICOLOR Akryl-silikonová omítka, rýhovaná struktura POLICOLOR Akryl-silikonová omítka, zatíraná struktura POLICOLOR Silikonová omítka, rýhovaná struktura POLICOLOR Silikonová omítka, zatíraná struktura POLICOLOR Silikátová omítka, rýhovaná struktura POLICOLOR Silikátová omítka, zatíraná struktura Prohet OMT-AHO Akrylátová omítka hlazená Prohet OMT-ARO Akrylátová omítka rýhovaná Prohet OMT-SHO Silikonová omítka hlazená Prohet OMT-SRO Silikonová omítka rýhovaná XILOTEX, Silikon-akrylová omítka hlazená RAPID, Silikon-akrylová omítka hlazená SILIGRAFF, Silikon-akrylová omítka rýhovaná TOSCANO, Silikon-akrylová omítka rýhovaná Max. velikost 1,5-2,0-2,5 mm 1,5 mm 2,0 mm 1,5 mm silikon. emulze s přídavkem akrylátové disperze Draselné vodní sklo Draselné vodní sklo silikonová disperze 2,0 mm silikon.disperze 1,5-2,0 mm syntetické pryskyřice 1,5-2,0 mm 1,5-2,0-2,5 mm 1,5-2,0-2,5 mm 1,5-2,0-2,5 mm 1,5-2,0-3,0 mm 1,5-2,0-3,0 mm 0,8-1,5 mm 1,2-1,5 mm 1,5-2,0 mm 1,5-2,0 mm vodná disperze silikonové emulze vodná disperze silikonové emulze vodná disperze silikonové emulze draselné vodní sklo styrenakrylátová disperze silikonová a styren akrylátová disperze Emulgovaná živice 2,0 4,8 dle max. velikosti 2,5 2,7 2,5 2,7 2,5 3,5 2,5 3,5 2,3 3,8 2,3-3,8 2,3-3,8 2,0 4,5 2,0 4,2 2,0 4,5 2,0 4,2 2,3 2,5 2,4 2,6 2,8 3,0 2,6 2,8

7 2.4 Penetrační nátěr LUKOFAS-nátěr Pro omítkovinylukofas 0,25 SCH PENECO O Pro omítkoviny 0,10-0,20 SCH 82 ECOLOR R SCH 83 ECOLOR O SCH PENESIL O Pro omítkoviny 0,15 0,25 SCH 84 SILCOLOR R SCH 85 SILCOLOR O SCH 88 SILCOLOR RS REVCO Kwartscoat Primer Pro omítkoviny REVCO 0,2 Tollmix penetrační a fixační Pro omítkoviny 0,08 0,13 nátěr pod disperzní omítku Tollmix disperzní ušlechtilá omítka Tollmix penetrační a fixační Pro omítkoviny 0,08 0,13 nátěr pod silikonovou omítku Tollmix silikonová ušlechtilá omítka POLICOLOR akrylsilikónová Pro akrylsilikonové 0,15 0,20 penetrácia omítkoviny POLICOLOR POLICOLOR Silikónová Pro silikonové omítkoviny 0,15 0,20 penetrácia POLICOLOR POLICOLOR Silikátová Pro silikátové omítkoviny 0,15 0,20 penetrácia POLICOLOR Prohet PEN UP-Grund Pro omítkoviny HET 0,11 0,17 Isoton Edison Pro omítkoviny EDISON 0,1 0,15 Tabulka 2: Reakce na oheň ETICS Skladba systému Obsah organických látek Obsah retardérů hořeni lepicí hmota:ts SPECIAL, TS SPECIAL R max. 1,0 % bez retardérů hořeni TS SPECIAL ECO Desky z minerálních vláken v množství zaručujícím bez retardérů hořeni - třída reakce na oheň A1 evropskou třídu E - objemová hmotnost 165 kg/m 3 reakce na oheň hmoždinky - - Vnější souvrství: max. 10,0 % bez retardérů hořeni základní vrstva: TS SPECIAL Konečná povrchová úprava - omítkoviny LUKOFAS - omítkoviny SCH 82 ECOLOR R SCH 83 ECOLOR O SCH 84 SILCOLOR R SCH 85 SILCOLOR O SCH 88 SILCOLOR RS - omítkoviny REVCO - omítkoviny Tollmix - omítkoviny POLICOLOR - omítkoviny HET - omítkoviny EDISON Evropská třída dle EN A2 s1, d0

8 Tabulka 3: Nasákavost ETICS základní vrstva TS SPECIAL + konečně povrchové úpravy dle této tabulky: Nasákavost po 24 hodinách < 0.5 kg/m kg/m 2 LUKOFAS omítka - LUKOFAS zatíraná omítka - SCH 82 ECOLOR R - SCH 82 ECOLOR O - REVCO Silikat - REVCO Silikon - Tollmix disperzní ušlechtilá omítka - SCH 84 SILCOLOR R - SCH 85 SILCOLOR O - SCH 88 SILCOLOR RS - REVCO Silikon Spachtelputz - REVCO Silikon Strukturputz - Tollmix silikonová ušlechtilá omítka - POLICOLOR Akryl-silikonová omítka - POLICOLOR Silikonová omítka - POLICOLOR Silikátová omítka - Prohet OMT-AHO, ARO - Prohet OMT-SHO, SRO - XILOTEX X - RAPID X - SILIGRAFF X - Tabulka 4: Odolnost mechanickému poškozeni základní vrstva TS SPECIAL + konečně povrchové úpravy 1x skleněná síťovina 1x skleněná síťovina Kategorie II Kategorie III LUKOFAS omítka LUKOFAS zatíraná omítka SCH 82 ECOLOR R SCH 82 ECOLOR O REVCO Silikat REVCO Silikon Tollmix disperzní ušlechtilá omítka zatřená, zrno 1,5-2,0 mm Tollmix disperzní ušlechtilá omítka rýhovaná, zrno 2,0 mm Tollmix disperzní ušlechtilá omítka rýhovaná, zrno 1,5 mm SCH 84 SILCOLOR R SCH 85 SILCOLOR O SCH 88 SILCOLOR RS Tollmix silikonová ušlechtilá omítka zatřená, zrno 1,5-2,0 mm Tollmix silikonová ušlechtilá omítka rýhovaná, zrno 2,0 mm Tollmix silikonová ušlechtilá omítka rýhovaná, zrno 1,5 mm POLICOLOR Akryl-silikonová omítka POLICOLOR Silikátová omítka POLICOLOR Silikonová omítka Prohet OMT-AHO, ARO Prohet OMT-SHO, SRO XILOTEX RAPID SILIGRAFF TOSCANO

9 Tabulka 5: Propustnost pro vodní páru vnějšího souvrství ETICS Základní vrstva TS SPECIAL + konečně povrchové úpravy Ekvivalentní difuzní tloušťka s d s podkladním nátěrem dle této tabulky: LUKOFAS omítka 1,0 (pro max. zrnitost 3,0 mm: 0,4) LUKOFAS zatíraná omítka 1,0 (pro max. zrnitost 2,0 mm: 0,4 SCH 82 ECOLOR R 1,0 (pro max. zrnitost 2,5 mm: 0,6) SCH 82 ECOLOR O 1,0 (pro max. zrnitost 2,5 mm: 0,5) SCH 84 SILCOLOR R 1,0 (pro max. zrnitost 2,5 mm: 0,3) SCH 85 SILCOLOR O 1,0 (pro max. zrnitost 2,5 mm: 0,3) SCH 88 SILCOLOR RS 1,0 (pro max. zrnitost 2,5 mm: 0,4) Tollmix disperzní ušlechtilá omítka 1,0 (pro max. zrnitost 2,0 mm: 0,4) Tollmix silikonová ušlechtilá omítka 1,0 (pro max. zrnitost 2,0 mm: 0,4) REVCO Silikat Spachtelputz 1,0 (pro max. zrnitost 1,5 mm: 0,2) REVCO Silikat Strukturputz 1,0 (pro max. zrnitost 1,5 mm: 0,2) REVCO Silikon Spachtelputz 1,0 (pro max. zrnitost 1,5 mm: 0,3) REVCO Silikon Strukturputz 1,0 (pro max. zrnitost 1,5 mm: 0,3) POLICOLOR Akryl-silikonová omítka 1,0 (pro max. zrnitost 3,0 mm: 0,15) POLICOLOR Silikátová omítka 1,0 (pro max. zrnitost 3,0 mm: 0,15) POLICOLOR Silikonová omítka 1,0 (pro max. zrnitost 3,0 mm: 0,15) Prohet OMT-AHO, ARO 1,0 (pro max. zrnitost 3,0 mm: 0,4) Prohet OMT-SHO, SRO 1,0 (pro max. zrnitost 3,0 mm: 0,4) XILOTEX 1,0 (pro max. zrnitost 2,0 mm: 0,25) RAPID 1,0 (pro max. zrnitost 2,0 mm: 0,25) SILIGRAFF 1,0 (pro max. zrnitost 2,0 mm: 0,25) TOSCANO 1,0 (pro max. zrnitost 2,0 mm: 0,25) Tabulka 6a: Odolnost sání větru - protažení hmoždinky izolantem. Následující hodnoty platí pouze pro kombinaci (název hmoždinky)/(vlastnosti MW deska) uvedené v prvním řádku tabulky. Typ hmoždinky Obchodní název ZAPUŠTĚNÁ MONTÁŽ ejotherm STR U, STR U 2G fischer Termoz 8SV Bravoll PTH-SX KOELNER TFIX-8ST POVRCHOVÁ MONTÁŽ ejotherm ST U ejotherm NT ejotherm STR U, STR U 2G ejotherm NTK U EJOT H1 eco BRAVOLL PTH-KZ 60/8-La, PTH-KZL 60/8-La, PTH60/8-La, PTH-L 60/8-La BRAVOLL PTH-S 60/8-La, PTH-SL 60/8-La BRAVOLL PTH 60/10-La,PTH-KZ 60/10-La BRAVOLL PTH-SX fischer Termoz 8 N, 8 NZ fischer Termoz 8 U, 8 UZ fischer Dämmstoffdübel Termoz KS8 fischer Termofix CF 8 fischer Termoz PN 8 fischer Termoz CN 8 ETA-04/0023 ETA-06/0180 ETA-10/0028 ETA-11/0144 ETA-02/0018 ETA-05/0009 ETA-04/0023 ETA-07/0026 ETA-11/0192 ETA--05/0055 ETA-08/0267 ETA-08/0166 ETA-10/0028 ETA-03/0019 ETA-02/0019 ETA-04/0114 ETA-07/0287 ETA-09/0171 ETA-09/0394

10 Max. sila při protaženi EXCEL MIX CZ, s.r.o., Palackého 664, Velim, Česká republika fischer Termoz LO 8 ETA-10/0460 KOELNER KI 8M ETA-06/0191 KOELNER KI-10, KI-10M ETA-07/0291 KOELNER KI-10N, KI-10NS ETA-07/0221 KOELNER TFIX-8M ETA-08/0336 KOELNER TFIX-8S ETA-11/0144 WKRET-MET LFN 10, LFM 10 ETA-06/0105 WKRET-MET LFN 8, LFM 8 ETA-06/0080 WKRET-MET LTX 10, LMX 10 ETA-08/0172 WKRET-MET LTX 8, LMX 8 ETA-09/0001 FIXPLUG ø 8, FIXPLUG ø 10 ETA-11/0231 WKTHERM ø 8 ETA-11/0232 Thermoschlagdübel KEW TSD 8 ETA-04/0030 Thermoschraubdübel KEW TSBD 8 ETA-08/0314 Thermoschraubdübel KEW TSD-V ETA-08/0315 Hilti-Dämmstoff-Befestigungselement XI-FV ETA-03/0004 Hilti Dämmstoffdübel SD - FV8 ETA-03/0028 Hilti WDVS-Schlagdübel SDK-FV 8 ETA-07/0302 Hilti SX-FV ETA-03/0005 Průměr taliře (mm) 60 Vlastnosti MW desky Tloušťka (mm) 50 pro povrchovou montáž 00 pro zapuštěnou montáž Pevnost v tahu kolmo k rovině desky (kpa) 15 Platí pro hmoždinky s povrchovou montáží Za sucha Hmoždinky umistěné v ploše desky (zkouška protažením hmoždinky izolačním materiálem ETAG 004, cl , schéma 1a) izolačním materiálem + zkouška pěnovým blokem ETAG 004, čl , schéma 2b) izolačním materiálem ETAG 004, čl , schéma 2a) Rpanel Rjoint Minimální hodnota: 0,53 kn Střední hodnota: 0,56 kn Minimální hodnota: 0,39 kn Střední hodnota: 0,42 kn Za vlhka Minimální hodnota: 0,23 kn Střední hodnota: 0,26 kn Minimální hodnota: 0,14 kn Střední hodnota: 0,16 kn Hmoždinka HILTI - WDVS-Schraubdübel Typ D8-FV se zpuštěnou montáží deska TR-15 Typ hmoždinky Vlastnosti MW desky Obchodní jméno ZAPUŠTĚNÁ MONTÁŽ Hilti - WDVS-Schraubdübel Typ D8- FV (ETA-07/0288) se Průměr talíře (mm) 60 Tloušťka (mm) 100 Pevnost v tahu kolmo k rovině desky (kpa) 15 Za sucha Za vlhka

11 Max. sila při protaženi Max. sila při protaženi EXCEL MIX CZ, s.r.o., Palackého 664, Velim, Česká republika Hmoždinky umistěné v ploše desky (zkouška protažením hmoždinky izolačním materiálem ETAG 004, cl , schéma 1a) Rpanel Minimální hodnota: 0,49 kn Střední hodnota: 0,52 kn Minimální hodnota: 0,45 kn Střední hodnota: 0,46 kn izolačním materiálem + zkouška pěnovým blokem ETAG 004, čl , schéma 2b) izolačním materiálem ETAG 004, čl , schéma 2a) Rjoint Minimální hodnota: 0,40 kn Střední hodnota: 0,46 kn Minimální hodnota: 0,37 kn Střední hodnota: 0,40 kn Hmoždinky s tuhostí talířku 0,6 kn/mm pro MW desky dvouvrstvé TR 10 Frontrock MAX E POUZE POVRCHOVÁ MONTÁŽ ejotherm NT U (ETA-05/0009) ejotherm STR U, STR U 2G (ETA-04/0023) EJOT SDMT plus (ETA-04/0064) Typ hmoždinky Obchodní jméno Dämmstoffdübel KOELNER TFIX-8M (ETA-08/0336) KOELNER TFIX-8S (ETA-11/0144) Hilti-Dämmstoff-Befestigungselement XI-FV (ETA-03/0004) Thermoschraubdübel KEW TSBD 8 (ETA-08/0314) Thermoschlagdübel KEW TSD-V (ETA-08/0315) WKTHERM ø 8 (ETA-11/0232) Vlastnosti MW desky dvouvrstvé Frontrock MAX E Průměr talíře (mm) 60 Tloušťka (mm) 80 Pevnost v tahu kolmo k rovině desky (kpa) 10 Za sucha Za vlhka Hmoždinky umistěné v ploše desky (zkouška protažením hmoždinky izolačním materiálem ETAG 004, cl , schéma 1a) Rpanel Minimální hodnota: 0,47 kn Střední hodnota: 0,51 kn Minimální hodnota: 0,26 kn Střední hodnota: 0,29 kn izolačním materiálem + zkouška pěnovým blokem ETAG 004, čl , schéma 2b) izolačním materiálem ETAG 004, čl , schéma 2a) Rjoint Minimální hodnota: 0,34 kn Střední hodnota: 0,39 kn Minimální hodnota: 0,20 kn Střední hodnota: 0,22 kn Hmoždinky s tuhostí talířku 0,5 a < 0,6 kn/mm pro MW desky dvouvrstvé Frontrock MAX E

12 Max. sila při protaženi Max. sila při protaženi EXCEL MIX CZ, s.r.o., Palackého 664, Velim, Česká republika Typ hmoždinky Vlastnosti MW desky dvouvrstvé Frontrock MAX E Obchodní jméno POUZE POVRCHOVÁ MONTÁŽ BRAVOLL PTH-S 60/8-La, PTH-SL 60/8-La (ETA-08/0267) fischer TERMOZ 8U (ETA-02/0019) fischer TERMOZ 8N, 8NZ (ETA-03/0019) fischer TERMOFIX CF 8 (ETA-07/0287) KEW TSD 8 (ETA-04/0030) Průměr talíře (mm) 60 Tloušťka (mm) 80 Pevnost v tahu kolmo k rovině desky (kpa) 10 Za sucha Za vlhka Hmoždinky umistěné v ploše desky (zkouška protažením hmoždinky izolačním materiálem ETAG 004, cl , schéma 1a) Rpanel Minimální hodnota: 0,32 kn Střední hodnota: 0,34 kn Minimální hodnota: 0,26 kn Střední hodnota: 0,29 kn izolačním materiálem + zkouška pěnovým blokem ETAG 004, čl , schéma 2b) izolačním materiálem ETAG 004, čl , schéma 2a) Rjoint Minimální hodnota: 0,27 kn Střední hodnota: 0,29 kn Minimální hodnota: 0,18 kn Střední hodnota: 0,19 kn Hmoždinky s přídavným talířkem pro MW desky dvouvrstvé Frontrock MAX E Typ hmoždinky Vlastnosti MW desky dvouvrstvé Frontrock MAX E Obchodní jméno POUZE POVRCHOVÁ MONTÁŽ BRAVOLL PTH-S 60/8-La, BRAVOLL PTH-SL 60/8-La s přídavným talířem IT PTH 100 (ETA - 08/0267) Průměr přídavného talíře (mm) 100 Tloušťka (mm) 80 Pevnost v tahu kolmo k rovině desky (kpa) 10 Za sucha Za vlhka Hmoždinky umistěné v ploše desky (zkouška protažením hmoždinky izolačním materiálem ETAG 004, cl , schéma 1a) Rpanel Minimální hodnota: 0,60 kn Střední hodnota: 0,63 kn Minimální hodnota: 0,30 kn Střední hodnota: 0,33 kn izolačním materiálem + zkouška pěnovým blokem ETAG 004, čl , schéma 2b) Rjoint Minimální hodnota: 0,51 kn Střední hodnota: 0,52 kn

13 izolačním materiálem ETAG 004, čl , schéma 2a) Minimální hodnota: 0,23 kn Střední hodnota: 0,27 kn Hmoždinky pro desky TR 10 NOBASIL FKD S Typ hmoždinky Vlastnosti MW desky NOBASIL FKD S Obchodní název ZAPUŠTĚNÁ MONTÁŽ ejotherm STR U, STR U 2G ETA-04/0023 fischer Termoz 8SV ETA-06/0180 Bravoll PTH-SX ETA-10/0028 KOELNER TFIX-8ST ETA-11/0144 POVRCHOVÁ MONTÁŽ ejotherm ST U ETA-02/0018 ejotherm NT ETA-05/0009 ejotherm STR U, STR U 2G ETA-04/0023 ejotherm NTK U ETA-07/0026 EJOT H1 eco ETA-11/0192 BRAVOLL PTH-KZ 60/8-La, PTH-KZL 60/8- La, PTH60/8-La, PTH-L 60/8-La ETA--05/0055 BRAVOLL PTH-S 60/8-La, PTH-SL 60/8-La ETA-08/0267 BRAVOLL PTH 60/10-La,PTH-KZ 60/10-La ETA-08/0166 BRAVOLL PTH-SX ETA-10/0028 fischer Termoz 8 N, 8 NZ ETA-03/0019 fischer Termoz 8 U, 8 UZ ETA-02/0019 fischer Dämmstoffdübel Termoz KS8 ETA-04/0114 fischer Termofix CF 8 ETA-07/0287 fischer Termoz PN 8 ETA-09/0171 fischer Termoz CN 8 ETA-09/0394 fischer Termoz LO 8 ETA-10/0460 KOELNER KI 8M ETA-06/0191 KOELNER KI-10, KI-10M ETA-07/0291 KOELNER KI-10N, KI-10NS ETA-07/0221 KOELNER TFIX-8M ETA-08/0336 KOELNER TFIX-8S ETA-11/0144 WKRET-MET LFN 10, LFM 10 ETA-06/0105 WKRET-MET LFN 8, LFM 8 ETA-06/0080 WKRET-MET LTX 10, LMX 10 ETA-08/0172 WKRET-MET LTX 8, LMX 8 ETA-09/0001 FIXPLUG ø 8, FIXPLUG ø 10 ETA-11/0231 WKTHERM ø 8 ETA-11/0232 Thermoschlagdübel KEW TSD 8 ETA-04/0030 Thermoschraubdübel KEW TSBD 8 ETA-08/0314 Thermoschraubdübel KEW TSD-V ETA-08/0315 Hilti-Dämmstoff-Befestigungselement XI-FV ETA-03/0004 Hilti Dämmstoffdübel SD - FV8 ETA-03/0028 Hilti WDVS-Schlagdübel SDK-FV 8 ETA-07/0302 Hilti SX-FV ETA-03/0005 Průměr taliře (mm) 60 Tloušťka (mm) 50 pro povrchovou montáž 00 pro zapuštěnou montáž Pevnost v tahu 10 kolmo k rovině desky (kpa)

14 Max. sila při protaženi EXCEL MIX CZ, s.r.o., Palackého 664, Velim, Česká republika Za sucha Za vlhka Hmoždinky umistěné v ploše desky (zkouška protažením hmoždinky izolačním materiálem ETAG 004, cl , schéma 1a) Rpanel Minimální hodnota: 0,40 kn Střední hodnota: 0,41 kn Minimální hodnota: 0,20 kn Střední hodnota: 0,24 kn izolačním materiálem + zkouška pěnovým blokem ETAG 004, čl , schéma 2b) izolačním materiálem ETAG 004, čl , schéma 2a) Rjoint Minimální hodnota: 0,29 kn Střední hodnota: 0,34 kn Minimální hodnota: 0,19 kn Střední hodnota: 0,21 kn Vlastnosti výrobku definovaného v tabulce 1 jsou ve shodě s výše uvedenými vlastnostmi. Toto prohlášení o vlastnostech se vydává na výhradní odpovědnost výrobce uvedeného v tomto prohlášení. Podepsáno za výrobce a jeho jménem: Velim, Václav Jiterský Technický ředitel EXCEL MIX CZ, s.r.o.
