Technický list pro vnější tepelně izolační kompozitní systém (ETICS) Profi EPS System s izolantem z expandovaného polystyrenu (EPS)

Transkript

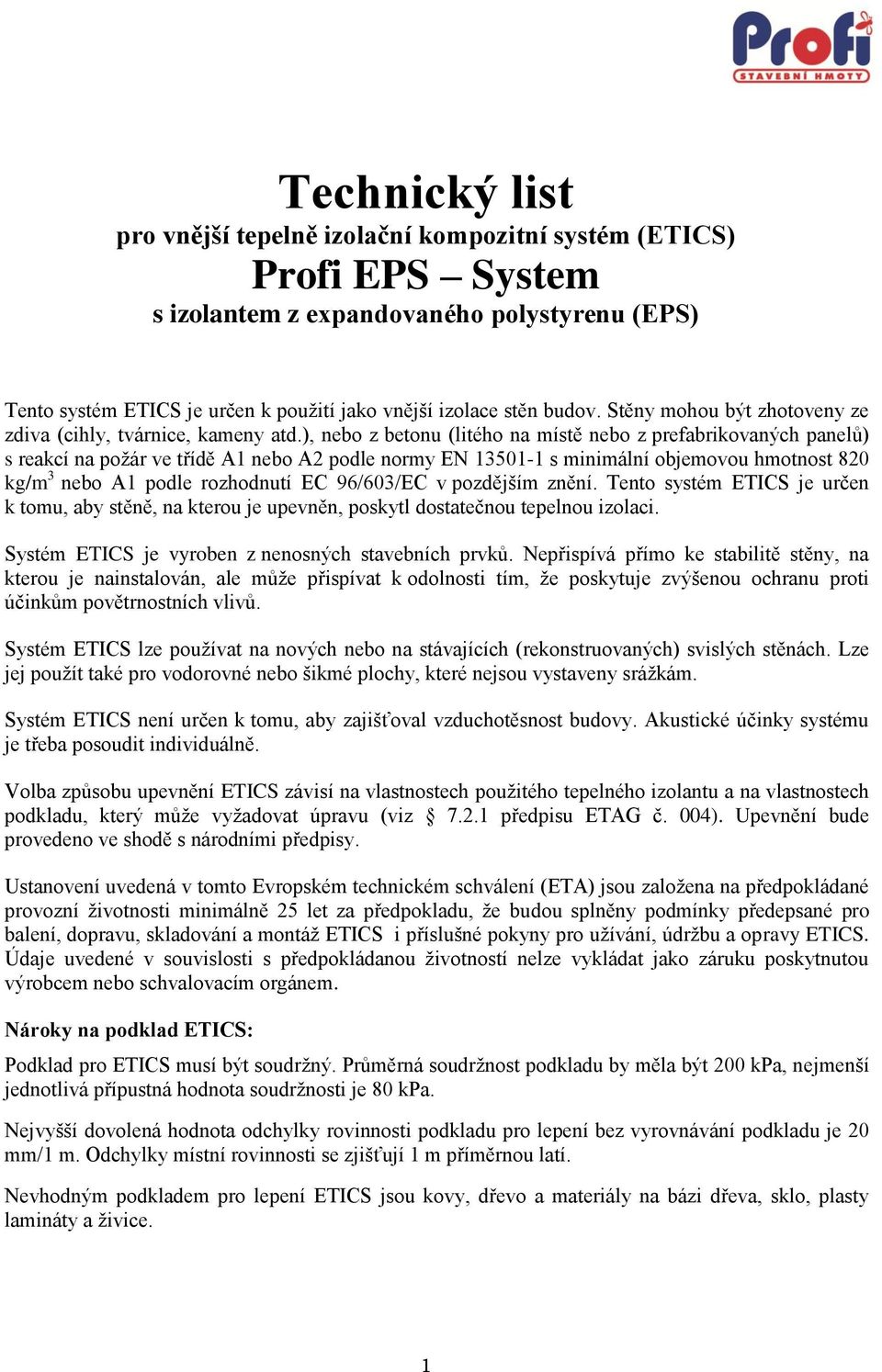

1 Technický list pro vnější tepelně izolační kompozitní systém (ETICS) Profi EPS System s izolantem z expandovaného polystyrenu (EPS) Tento systém ETICS je určen k použití jako vnější izolace stěn budov. Stěny mohou být zhotoveny ze zdiva (cihly, tvárnice, kameny atd.), nebo z betonu (litého na místě nebo z prefabrikovaných panelů) s reakcí na požár ve třídě A1 nebo A2 podle normy EN s minimální objemovou hmotnost 820 kg/m 3 nebo A1 podle rozhodnutí EC 96/603/EC v pozdějším znění. Tento systém ETICS je určen k tomu, aby stěně, na kterou je upevněn, poskytl dostatečnou tepelnou izolaci. Systém ETICS je vyroben z nenosných stavebních prvků. Nepřispívá přímo ke stabilitě stěny, na kterou je nainstalován, ale může přispívat k odolnosti tím, že poskytuje zvýšenou ochranu proti účinkům povětrnostních vlivů. Systém ETICS lze používat na nových nebo na stávajících (rekonstruovaných) svislých stěnách. Lze jej použít také pro vodorovné nebo šikmé plochy, které nejsou vystaveny srážkám. Systém ETICS není určen k tomu, aby zajišťoval vzduchotěsnost budovy. Akustické účinky systému je třeba posoudit individuálně. Volba způsobu upevnění ETICS závisí na vlastnostech použitého tepelného izolantu a na vlastnostech podkladu, který může vyžadovat úpravu (viz předpisu ETAG č. 004). Upevnění bude provedeno ve shodě s národními předpisy. Ustanovení uvedená v tomto Evropském technickém schválení (ETA) jsou založena na předpokládané provozní životnosti minimálně 25 let za předpokladu, že budou splněny podmínky předepsané pro balení, dopravu, skladování a montáž ETICS i příslušné pokyny pro užívání, údržbu a opravy ETICS. Údaje uvedené v souvislosti s předpokládanou životností nelze vykládat jako záruku poskytnutou výrobcem nebo schvalovacím orgánem. Nároky na podklad ETICS: Podklad pro ETICS musí být soudržný. Průměrná soudržnost podkladu by měla být 200 kpa, nejmenší jednotlivá přípustná hodnota soudržnosti je 80 kpa. Nejvyšší dovolená hodnota odchylky rovinnosti podkladu pro lepení bez vyrovnávání podkladu je 20 mm/1 m. Odchylky místní rovinnosti se zjišťují 1 m příměrnou latí. Nevhodným podkladem pro lepení ETICS jsou kovy, dřevo a materiály na bázi dřeva, sklo, plasty lamináty a živice. 1

2 Za nevhodný je mimo výše uvedené nutno též považovat každý podklad, který je znečištěný (např. výkvěty, mastnotou, prachem, nátěry, odbedňovacími prostředky), sprašující nebo bioticky napadený. Podklad v tomto stavu je nutno před montáží systému ETICS sanovat podle pokynů projektové dokumentace. Za nevhodný podklad pod ETICS je nutno rovněž považovat podklad vykazující vyšší než ustálenou vlhkost, obvyklou pro daný materiál. Podklad v tomto stavu je nutno před montáží systému ETICS sanovat a vysušit podle pokynů projektové dokumentace. V případech, kdy podklad vykazuje trhliny, je zapotřebí určit příčiny jejich vzniku a rozlišit trhliny neaktivní a aktivní. Neaktivní trhliny v povrchové vrstvě (např. od smrštění omítek) lze ponechat bez úpravy. Průvzdušné neaktivní trhliny je nutno utěsnit. Aktivní trhliny statického původu (např. od dotvarování objektu) se mohou překrýt ETICS až po spolehlivém určení příčin jejich vzniku a sanaci problémového stavu. Konstrukční dilatační spáry v podkladu (např. meziobjektové dilatace) je nutno přiznat pomocí dilatačních profilů do fasádního líce. Za aktivní dilatační spáru v podkladu se s výjimkou výše uvedeného nepovažuje styčná spára mezi dvěma prefabrikáty běžných rozměrů (do 12 m). Požárně technická charakteristika systému Profi EPS - System Reakce na oheň Konfigurace podle 1.1 Maximální deklarovaný obsah organických látek v omítkovém systému Minimální deklarovaný obsah zhášecího přípravku v omítkovém systému Euro-třída podle normy EN : 2002 Profi EPS-System stěrková hmota: 3,8 % povrchová úprava: 9,0 % stěrková hmota: 0 % povrchová úprava: 0 % B - s2, d0 Hodnocení reakce na oheň ve třídě B - s2, d0 je založeno na zkouškách s maximální tloušťkou izolační vrstvy SBI /200 mm, EN ISO /50 mm a maximální objemovou hmotností izolačního materiálu (EPS) 18 kg/m 3 a s omítkovým systémem (typ pojiva syntetická pryskyřice) s maximálním obsahem organických látek (6,0 %) a tloušťkou (6 mm). Poznámka: V některých členských státech nemusí být klasifikace systému ETICS podle normy EN : 2002 pro použití na fasádách dostatečná a mohou být požadovány dodatečné zkoušky tak, aby se prokázala shoda s požárními předpisy daného členského státu. Při návrhu a montáži ETICS v jednotlivých členských státech EU je nutno respektovat národní požární normy a předpisy. Při návrhu a realizaci ETICS na území ČR je nutno respektovat ustanovení normy ČSN :

3 Definice a technická specifikace systému Profi EPS System (sestavy ETICS) Funkce Součást Izolační výrobek: Desky z expandovaného polystyrenu EPS 70 F dle ČSN EN (EPS-EN L1-W2-T2-S2-P4- DS(N)2-DS(70,-)1-TR100-BS100) Desky z expandovaného polystyrenu EPS 100 F dle ČSN EN (EPS-EN L1-W2-T2-S2-P4- DS(N)2-DS(70,-)1-TR150-BS150) Spotřeba (kg/m²) Tloušťka (mm) Izolační materiály včetně souvisejících způsobů upevnění Výrobce: BACHL, spol. s.r.o., Brno, Výrobce: RAPOL s.r.o., Jindřichův Hradec, Výrobce: Styrotrade, a.s., Praha, Výrobce: Saint Gobain Isover CZ s.r.o., Český Brod, Výrobce: PENOPOL CZ, s.r.o., Pardubice, Výrobce: EasyTerm s.r.o., Slovenská republika Výrobce: AUSTROTHERM s.r.o., Slovenská republika EXTRAPOR 70 F Fasádní soklové fasádní desky Výrobce: BACHL, spol. s. r.o., Brno, Isover EPS GreyWall Isover EPS GreyWall Plus Výrobce: Saint-Gobain Construction Product CZ a.s. Divize Isover, Lepicí hmota: Profi Klebespachtel Minerální prášek, cementový základ, plnivo, disperzní prášek, přísady Profi Klebespachtel E Profi Faradayus Klebespachtel 3

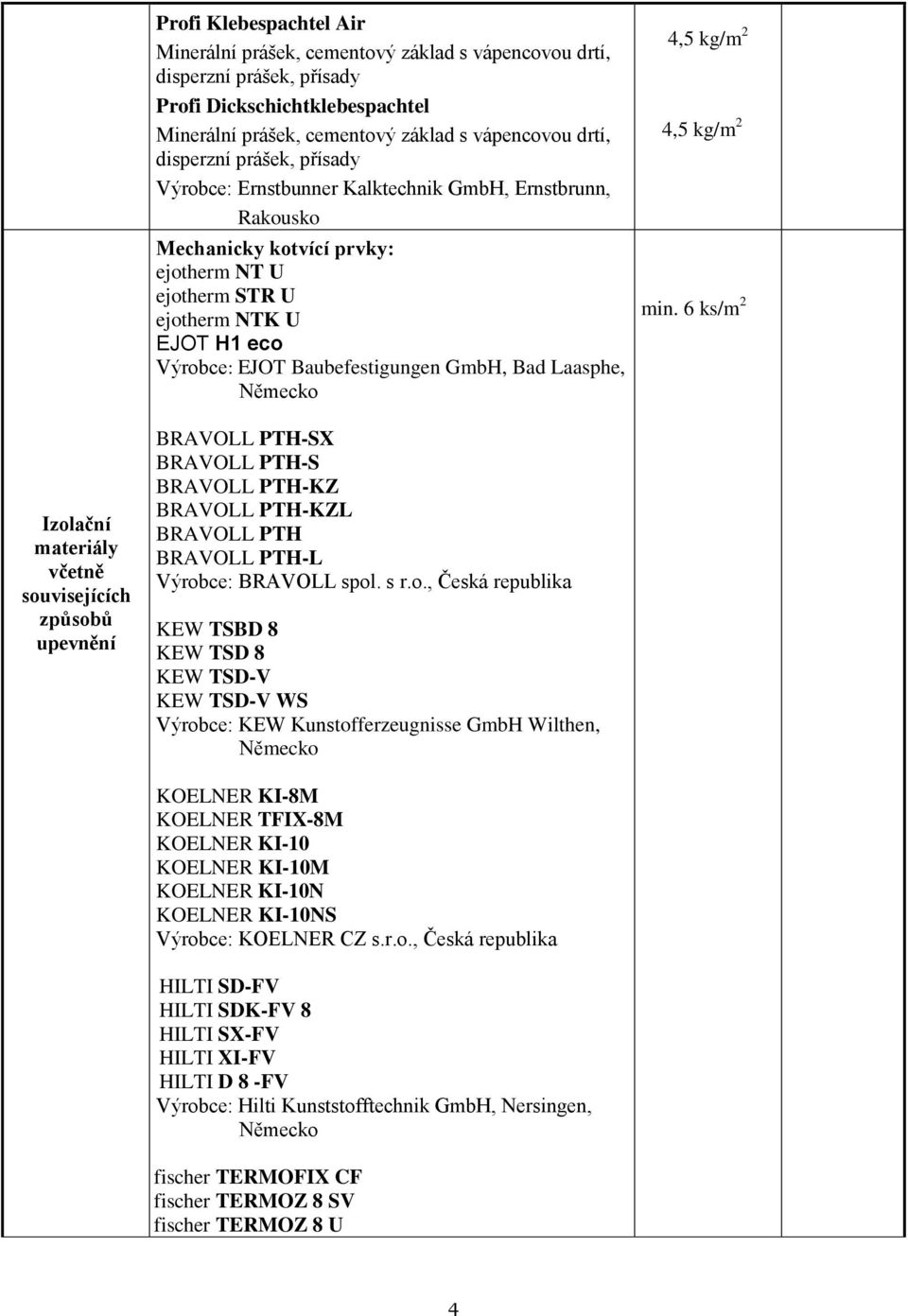

4 Profi Klebespachtel Air Profi Dickschichtklebespachtel Mechanicky kotvící prvky: ejotherm NT U ejotherm STR U ejotherm NTK U EJOT H1 eco Výrobce: EJOT Baubefestigungen GmbH, Bad Laasphe, min. 6 ks/m 2 Izolační materiály včetně souvisejících způsobů upevnění BRAVOLL PTH-SX BRAVOLL PTH-S BRAVOLL PTH-KZ BRAVOLL PTH-KZL BRAVOLL PTH BRAVOLL PTH-L Výrobce: BRAVOLL spol. s r.o., KEW TSBD 8 KEW TSD 8 KEW TSD-V KEW TSD-V WS Výrobce: KEW Kunstofferzeugnisse GmbH Wilthen, KOELNER KI-8M KOELNER TFIX-8M KOELNER KI-10 KOELNER KI-10M KOELNER KI-10N KOELNER KI-10NS Výrobce: KOELNER CZ s.r.o., HILTI SD-FV HILTI SDK-FV 8 HILTI SX-FV HILTI XI-FV HILTI D 8 -FV Výrobce: Hilti Kunststofftechnik GmbH, Nersingen, fischer TERMOFIX CF fischer TERMOZ 8 SV fischer TERMOZ 8 U 4

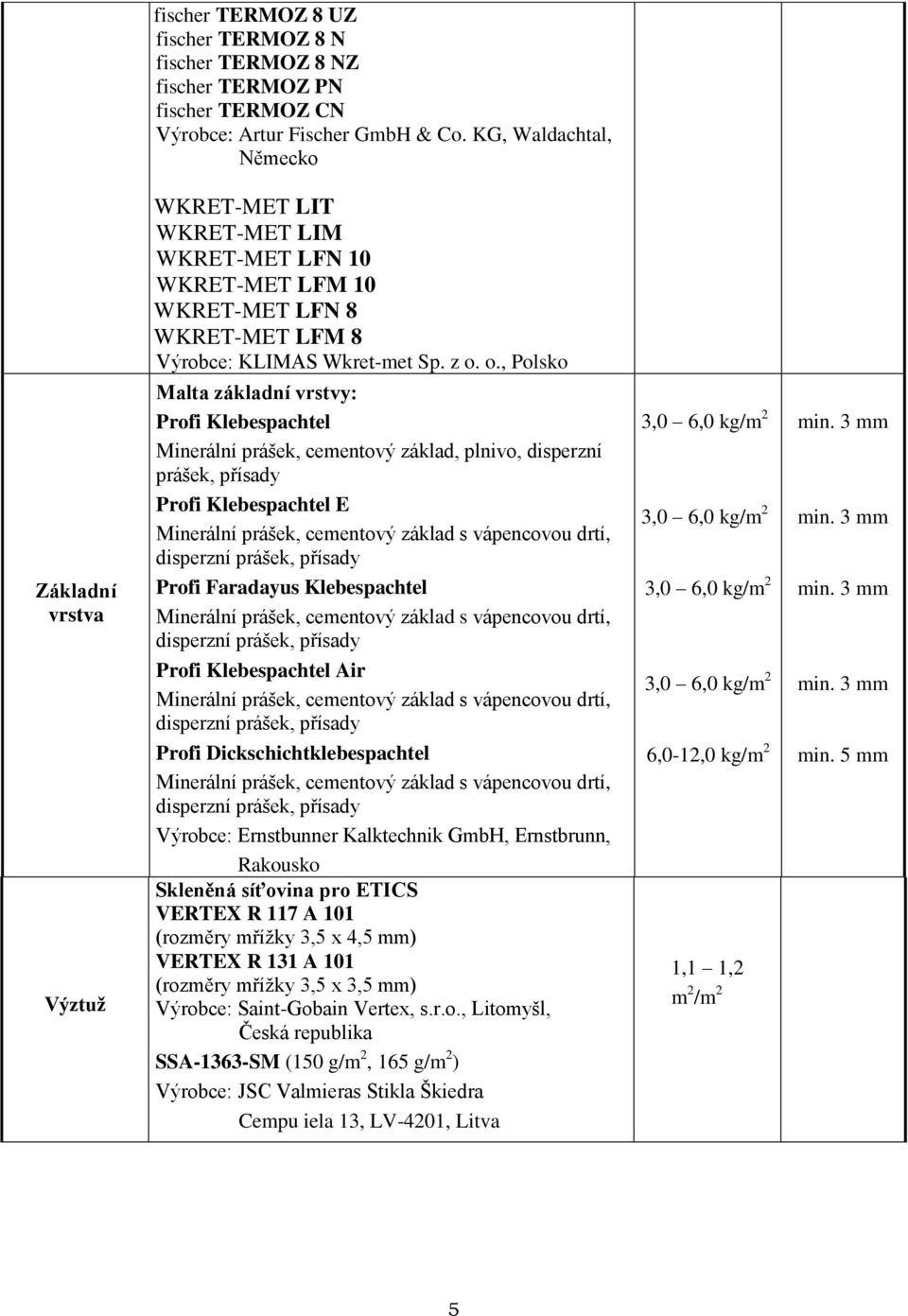

5 Základní vrstva Výztuž fischer TERMOZ 8 UZ fischer TERMOZ 8 N fischer TERMOZ 8 NZ fischer TERMOZ PN fischer TERMOZ CN Výrobce: Artur Fischer GmbH & Co. KG, Waldachtal, WK WKRET-MET LIT WKRET-MET LIM WKRET-MET LFN 10 WKRET-MET LFM 10 WKRET-MET LFN 8 WKRET-MET LFM 8 Výrobce: KLIMAS Wkret-met Sp. z o. o., Polsko Malta základní vrstvy: Profi Klebespachtel Minerální prášek, cementový základ, plnivo, disperzní prášek, přísady Profi Klebespachtel E Profi Faradayus Klebespachtel Profi Klebespachtel Air Profi Dickschichtklebespachtel Skleněná síťovina pro ETICS VERTEX R 117 A 101 (rozměry mřížky 3,5 x 4,5 mm) VERTEX R 131 A 101 (rozměry mřížky 3,5 x 3,5 mm) Výrobce: Saint-Gobain Vertex, s.r.o., Litomyšl, SSA-1363-SM (150 g/m 2, 165 g/m 2 ) Výrobce: JSC Valmieras Stikla Škiedra Cempu iela 13, LV-4201, Litva 6,0-12,0 kg/m 2 1,1 1,2 m 2 /m 2 min. 5 mm 5

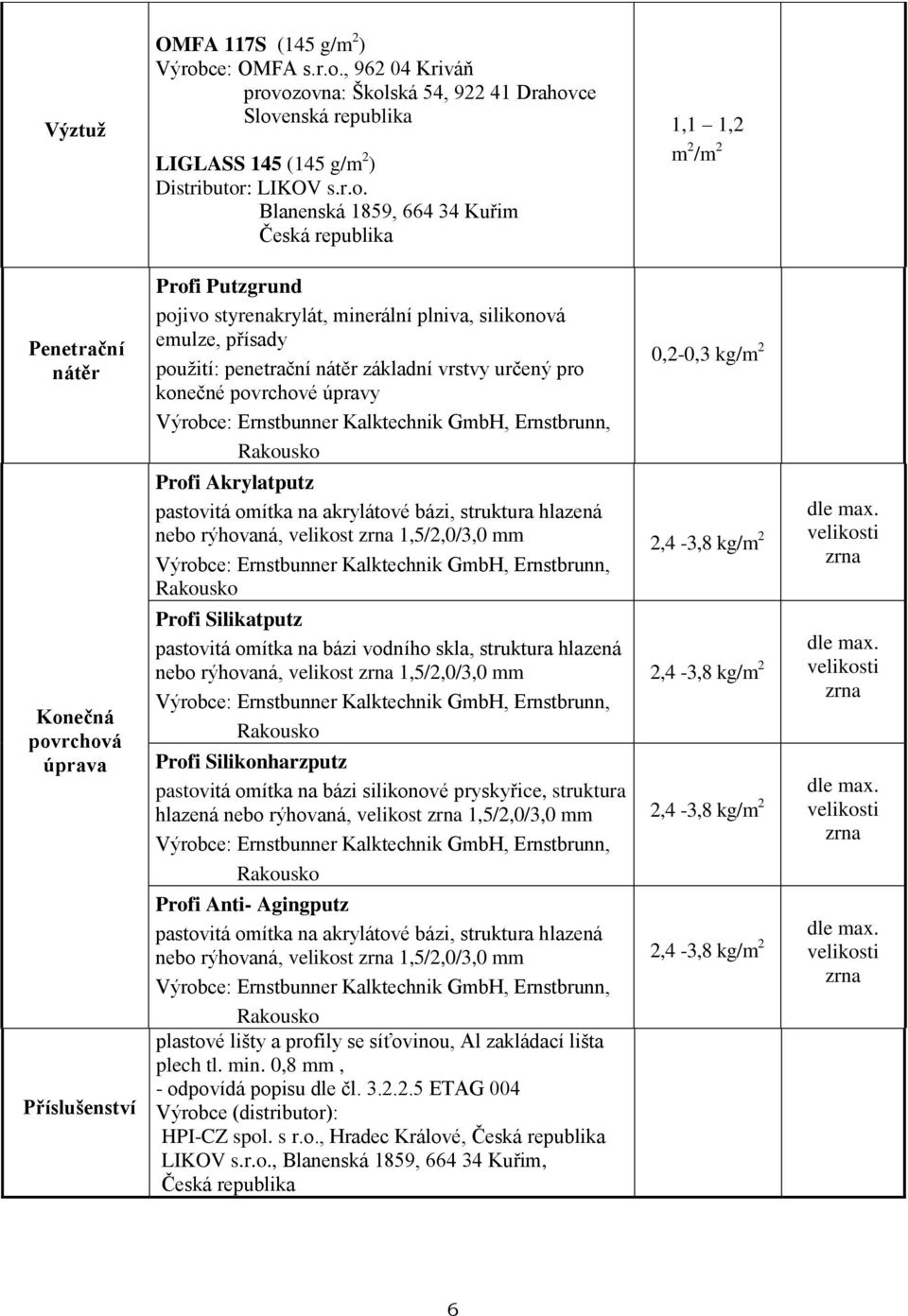

6 Výztuž Penetrační nátěr Konečná povrchová úprava Příslušenství OMFA 117S (145 g/m 2 ) Výrobce: OMFA s.r.o., Kriváň provozovna: Školská 54, Drahovce Slovenská republika LIGLASS 145 (145 g/m 2 ) Distributor: LIKOV s.r.o. Blanenská 1859, Kuřim Profi Putzgrund pojivo styrenakrylát, minerální plniva, silikonová emulze, přísady použití: penetrační nátěr základní vrstvy určený pro konečné povrchové úpravy Profi Akrylatputz pastovitá omítka na akrylátové bázi, struktura hlazená nebo rýhovaná, velikost 1,5/2,0/3,0 mm Profi Silikatputz pastovitá omítka na bázi vodního skla, struktura hlazená nebo rýhovaná, velikost 1,5/2,0/3,0 mm Profi Silikonharzputz pastovitá omítka na bázi silikonové pryskyřice, struktura hlazená nebo rýhovaná, velikost 1,5/2,0/3,0 mm Profi Anti- Agingputz pastovitá omítka na akrylátové bázi, struktura hlazená nebo rýhovaná, velikost 1,5/2,0/3,0 mm plastové lišty a profily se síťovinou, Al zakládací lišta plech tl. min. 0,8 mm, - odpovídá popisu dle čl ETAG 004 Výrobce (distributor): HPI-CZ spol. s r.o., Hradec Králové, LIKOV s.r.o., Blanenská 1859, Kuřim, 1,1 1,2 m 2 /m 2 0,2-0,3 kg/m 2 6

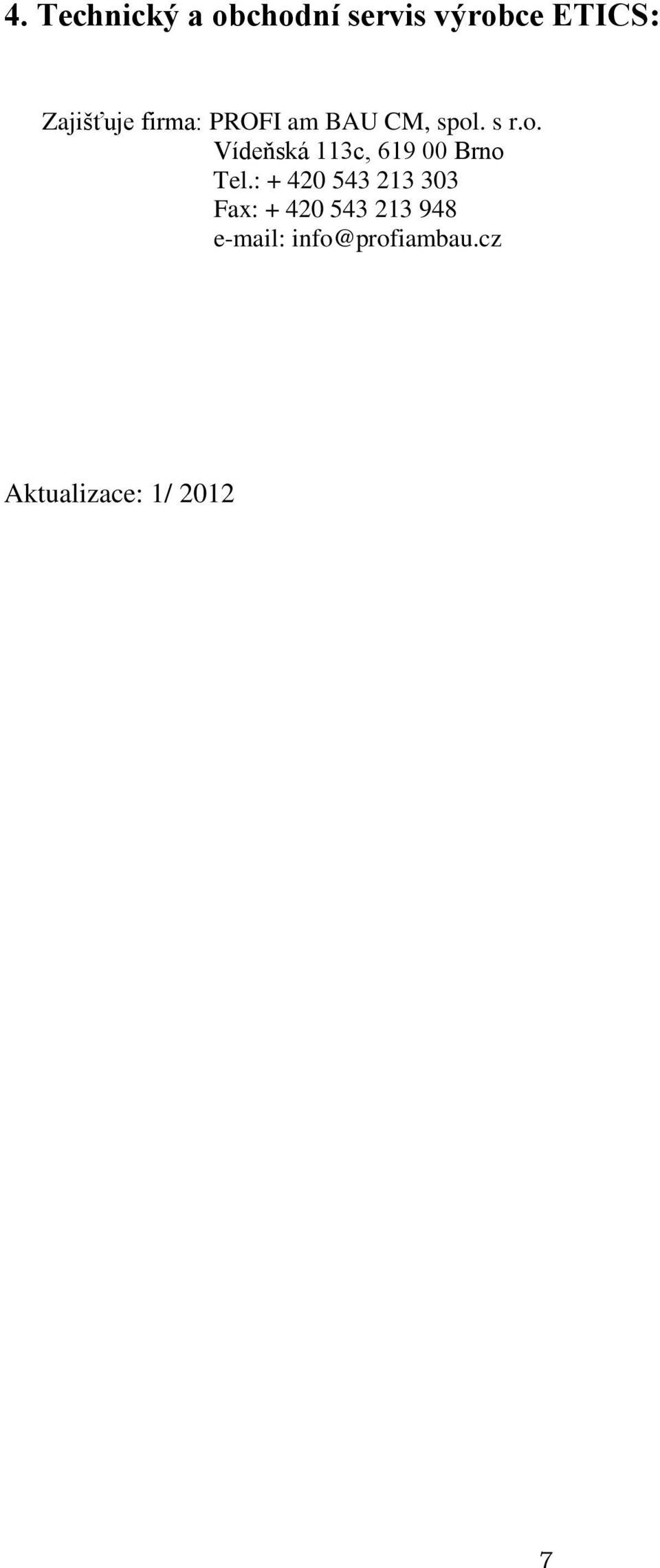

7 4. Technický a obchodní servis výrobce ETICS: Zajišťuje firma: PROFI am BAU CM, spol. s r.o. Vídeňská 113c, Brno Tel.: Fax: info@profiambau.cz Aktualizace: 1/
