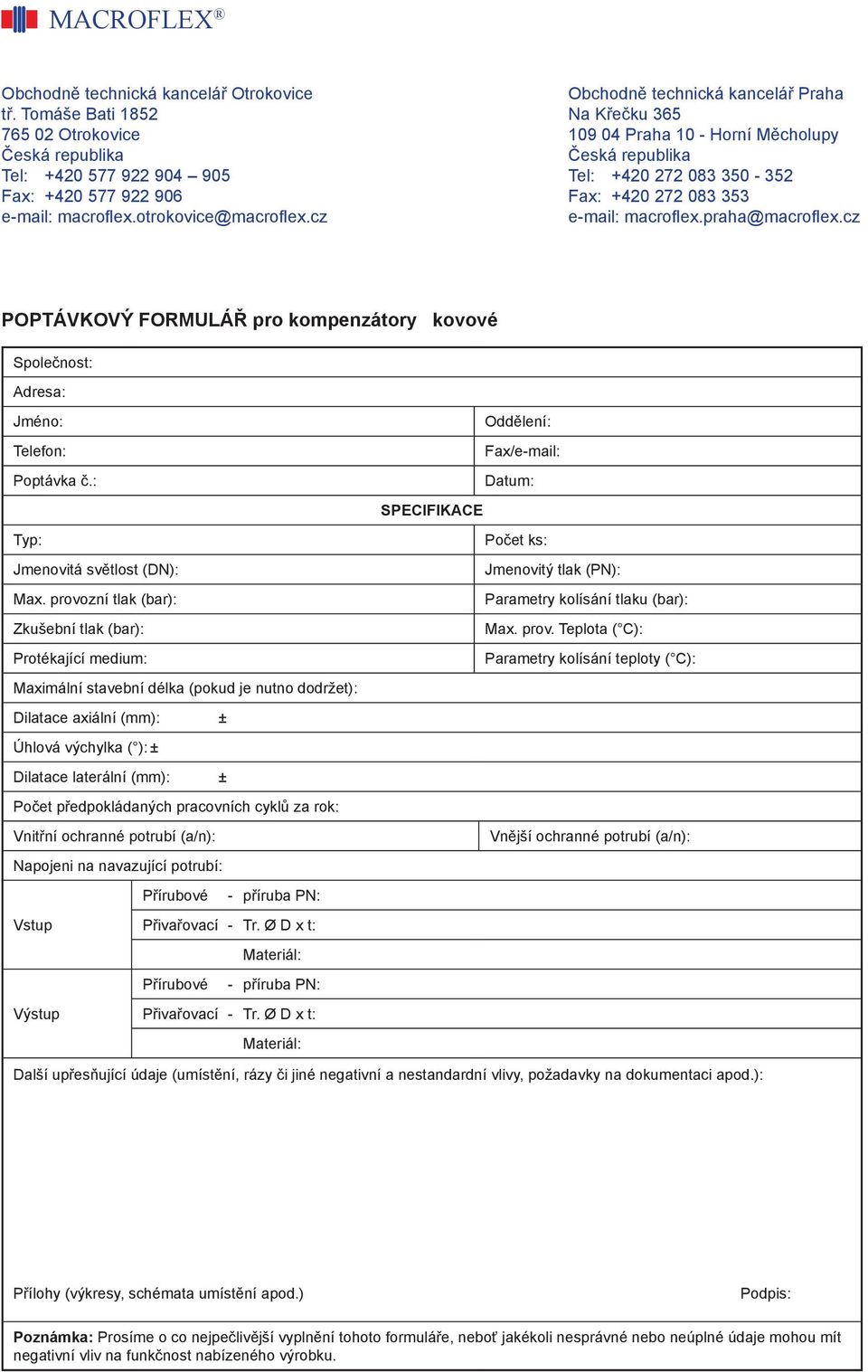

1 Česká republika Česká republika POPTÁVKOVÝ FORMULÁŘ pro kompenzátory kovové Jmenovitá světlost (DN): Max. provozní tlak (bar): Zkušební tlak (bar): Protékající medium: Maximální stavební délka (pokud je nutno dodržet): Dilatace axiální (mm): ± Úhlová výchylka ( ): ± Dilatace laterální (mm): ± Počet předpokládaných pracovních cyklů za rok: Vnitřní ochranné potrubí (a/n): Napojeni na navazující potrubí: Přírubové - příruba PN: Vstup Přivařovací - Tr. Ø D x t: Přírubové - příruba PN: Výstup Přivařovací - Tr. Ø D x t: Jmenovitý tlak (PN): Parametry kolísání tlaku (bar): Max. prov. Teplota ( C): Parametry kolísání teploty ( C): Vnější ochranné potrubí (a/n):

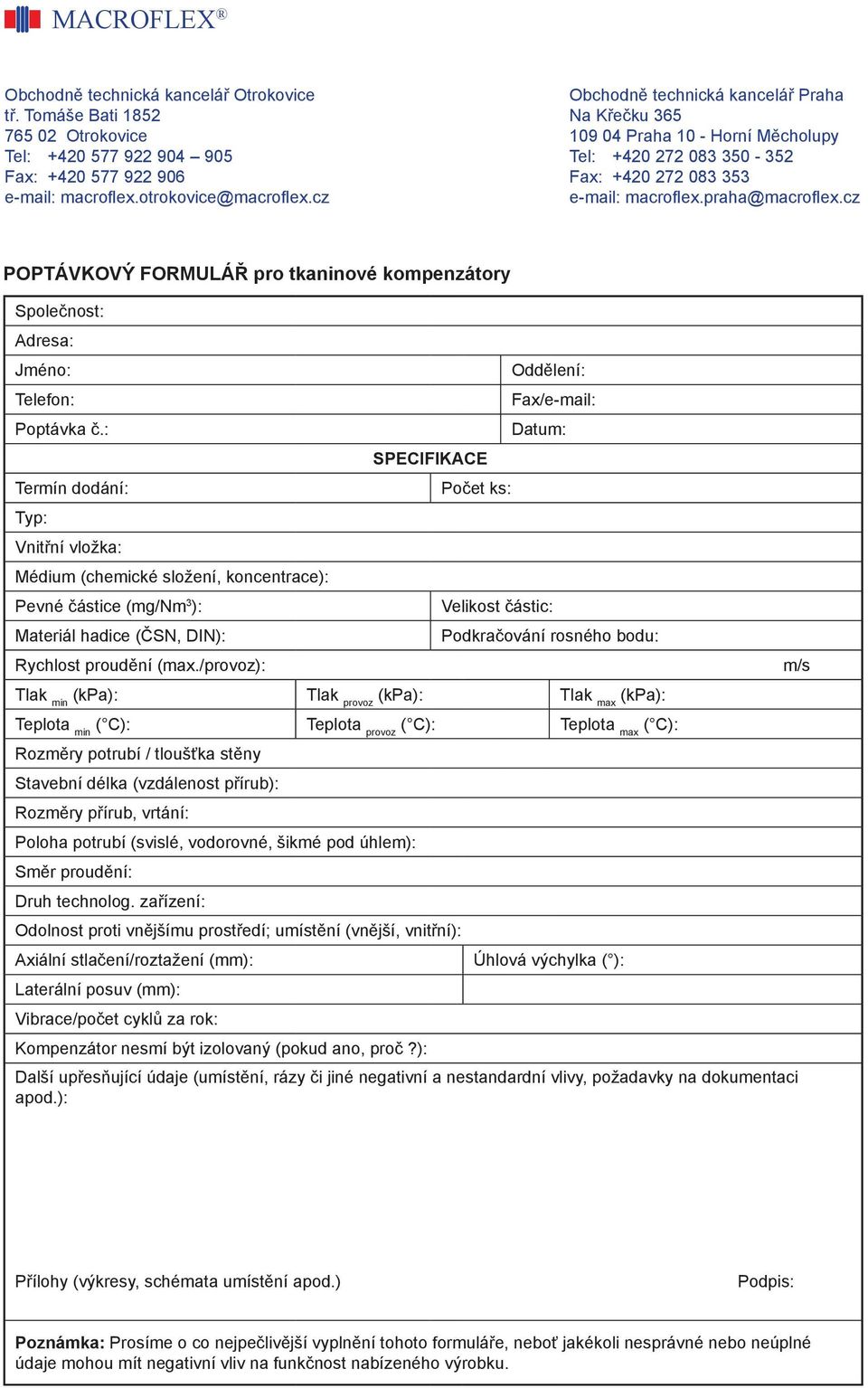

2 POPTÁVKOVÝ FORMULÁŘ pro tkaninové kompenzátory Termín dodání: Vnitřní vložka: Médium (chemické složení, koncentrace): Pevné částice (mg/nm 3 ): Velikost částic: Materiál hadice (ČSN, DIN): Podkračování rosného bodu: Rychlost proudění (max./provoz): m/s Tlak min (kpa): Tlak provoz (kpa): Tlak max (kpa): Teplota min ( C): Teplota provoz ( C): Teplota max ( C): Rozměry potrubí / tloušťka stěny Stavební délka (vzdálenost přírub): Rozměry přírub, vrtání: Poloha potrubí (svislé, vodorovné, šikmé pod úhlem): Směr proudění: Druh technolog. zařízení: Odolnost proti vnějšímu prostředí; umístění (vnější, vnitřní): Axiální stlačení/roztažení (mm): Úhlová výchylka ( ): Laterální posuv (mm): Vibrace/počet cyklů za rok: Kompenzátor nesmí být izolovaný (pokud ano, proč?): Další upřesňující údaje (umístění, rázy či jiné negativní a nestandardní vlivy, požadavky na dokumentaci apod.): Poznámka: Prosíme o co nejpečlivější vyplnění tohoto formuláře, neboť jakékoli nesprávné nebo neúplné údaje mohou mít

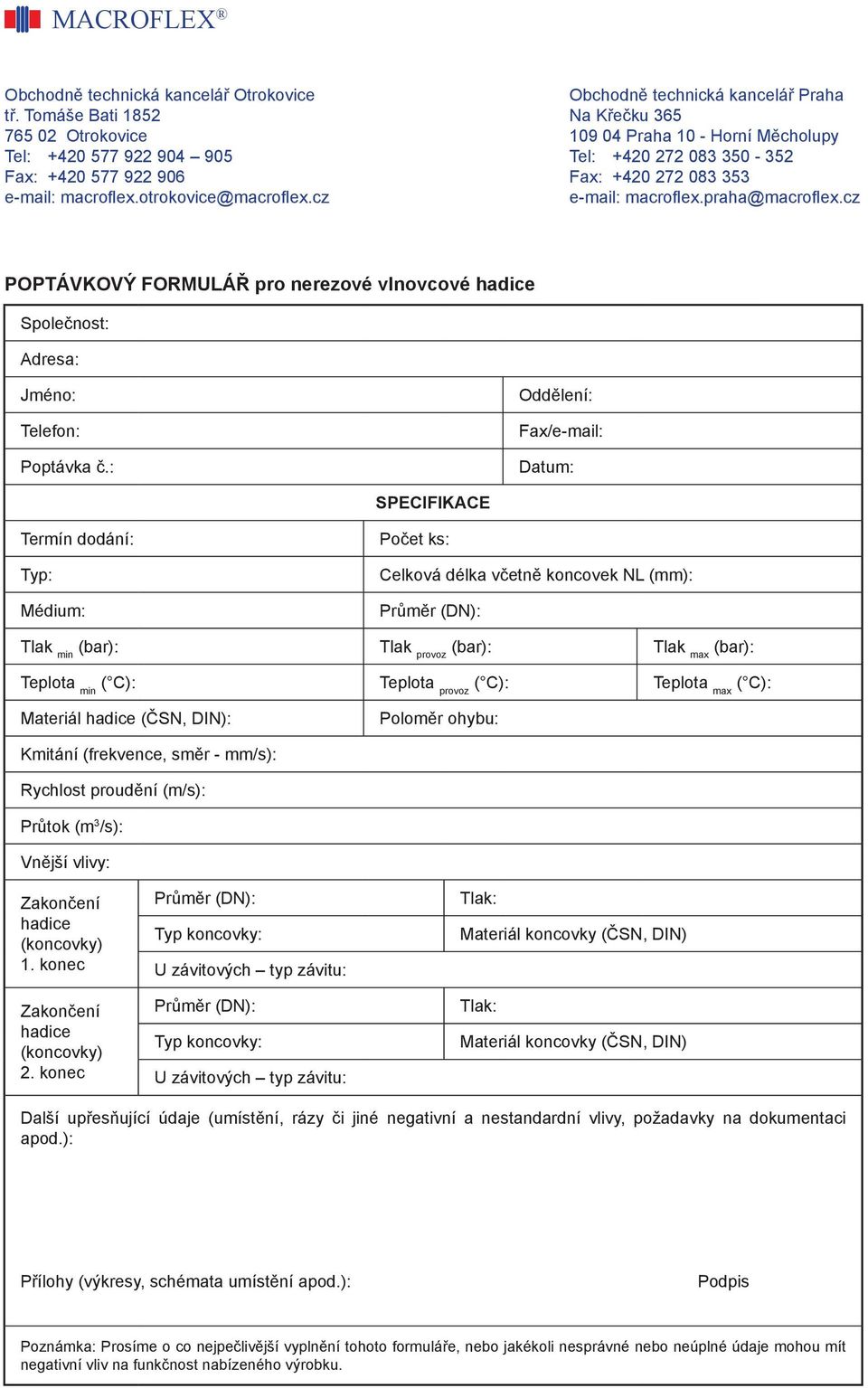

3 POPTÁVKOVÝ FORMULÁŘ pro nerezové vlnovcové hadice Termín dodání: Médium: Celková délka včetně koncovek NL (mm): Průměr (DN): Tlak min (bar): Tlak provoz (bar): Tlak max (bar): Teplota min ( C): Teplota provoz ( C): Teplota max ( C): Materiál hadice (ČSN, DIN): Poloměr ohybu: Kmitání (frekvence, směr - mm/s): Rychlost proudění (m/s): Průtok (m 3 /s): Vnější vlivy: Zakončení hadice (koncovky) 1. konec Zakončení hadice (koncovky) 2. konec Průměr (DN): Typ koncovky: U závitových typ závitu: Průměr (DN): Typ koncovky: U závitových typ závitu: Tlak: Materiál koncovky (ČSN, DIN) Tlak: Materiál koncovky (ČSN, DIN) Další upřesňující údaje (umístění, rázy či jiné negativní a nestandardní vlivy, požadavky na dokumentaci apod.): : Podpis Poznámka: Prosíme o co nejpečlivější vyplnění tohoto formuláře, nebo jakékoli nesprávné nebo neúplné údaje mohou mít

4 POPTÁVKOVÝ FORMULÁŘ pro kompenzátory gumové Jmenovitá světlost (DN) Max. provozní tlak (bar): Zkušební tlak (bar): Protékající medium: Maximální stavební délka (pokud je nutno dodržet): Dilatace axiální (mm): ± Úhlová výchylka ( ): ± Dilatace laterální (mm): ± Počet předpokládaných pracovních cyklů za rok: Doplněk: příruba typ L - se spojovacími tyčemi (a/n): Napojeni na navazující potrubí: Příruba PN: Vstup Navazující potrubí - Tr. Ø D x t: Příruba PN: Výstup Navazující potrubí - Tr. Ø D x t: Jmenovitý tlak (PN): Parametry kolísání tlaku (bar): Max. prov. teplota ( C): Parametry kolísání teploty ( C): Vibrace (frekvence, směr - mm/s) Doplněk: vakuový kroužek (a/n)

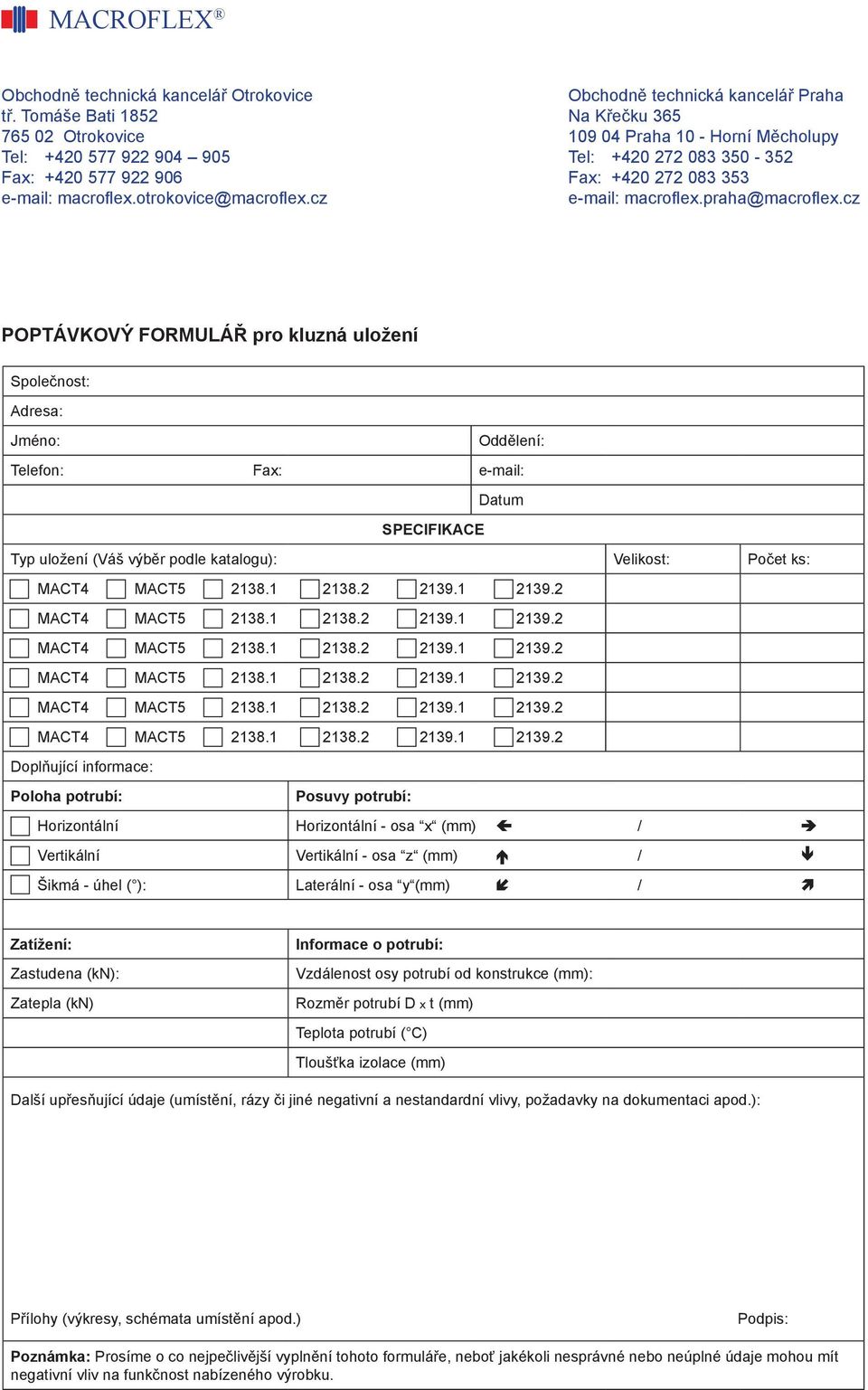

5 POPTÁVKOVÝ FORMULÁŘ pro kluzná uložení Fax: Datum Typ uložení (Váš výběr podle katalogu): Velikost: Doplňující informace: Poloha potrubí: Posuvy potrubí: Horizontální Horizontální - osa x (mm) á / â Vertikální Vertikální - osa z (mm) ã / ä Šikmá - úhel ( ): Laterální - osa y (mm) ç / æ Zatížení: Zastudena (kn): Zatepla (kn) Informace o potrubí: Vzdálenost osy potrubí od konstrukce (mm): Rozměr potrubí D x t (mm) Teplota potrubí ( C) Tloušťka izolace (mm)

6 POPTÁVKOVÝ FORMULÁŘ pro uložení potrubí Fax: Datum Typ uložení: Prvky: Základní konstrukční prvek - kód dílu: Velikost: Pružné uložení typ: (A) (B) (C) (D) (E) (F) (G) (H) (APV) zatrhněte Velikost: Uložení konstantní síly: C(50) (51) (52) (53) (54) (55) zatrhněte Velikost: Hydraulický tlumič - kód: Sestavení (zatrhněte - viz katalog Přehled typických aplikací [A] [B] [C] [D] [E] [F] [G] [H] [I] [J] [K] [L] [M] [N] [O] [P] [Q] [R] [S] [T] [jiné] Poloha potrubí: Posuvy potrubí: Horizontální Horizontální - osa x (mm) á / â Vertikální Vertikální - osa z (mm) ã / ä Šikmá - úhel ( ): Laterální - osa y (mm) ç / æ Zatížení: Informace o potrubí: Zastudena (kn): Vzdálenost osy potrubí od konstrukce (mm): Zatepla (kn) Rozměr potrubí D x t (mm) Teplota potrubí ( C) Tloušťka izolace (mm)
