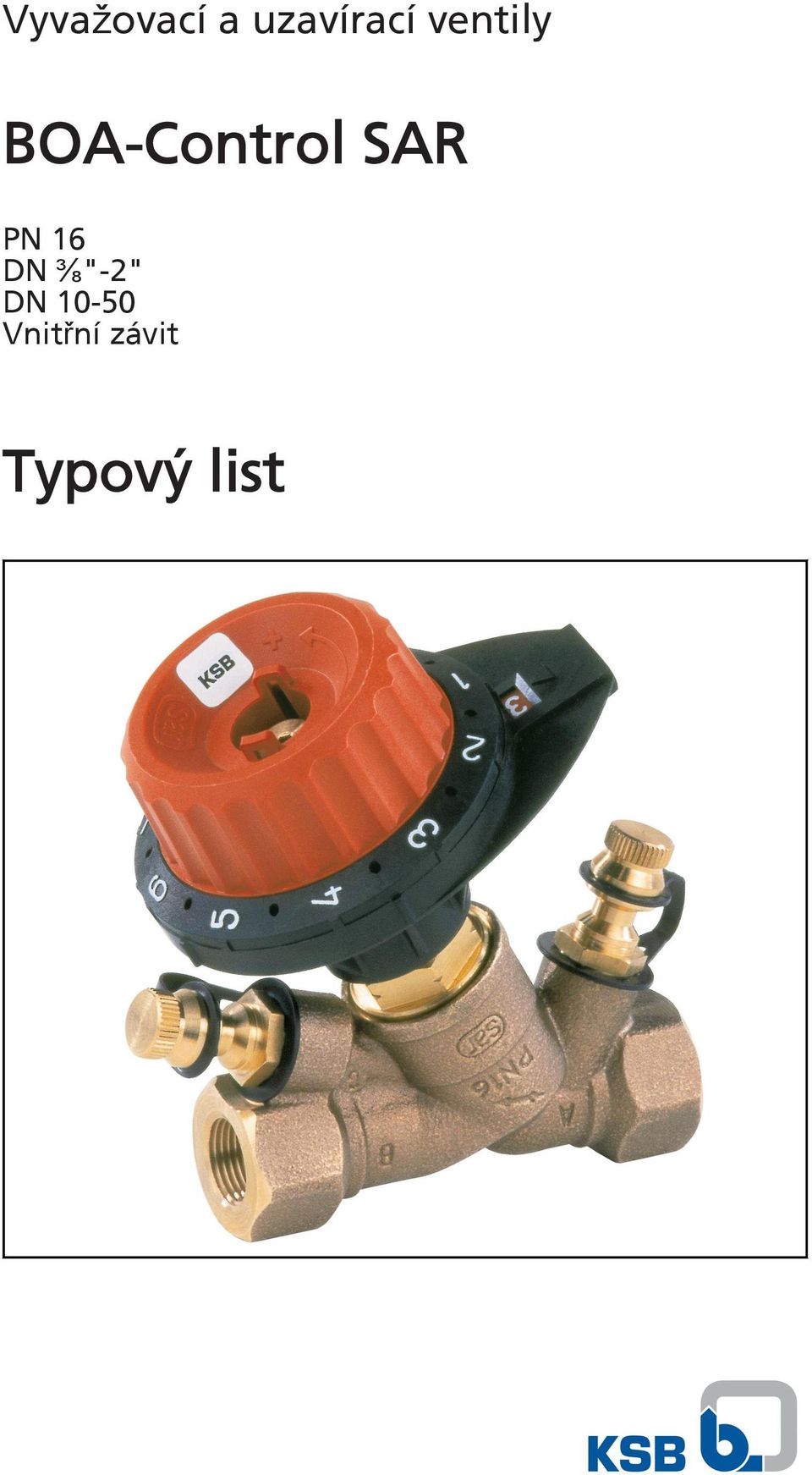

Vyvažovací a uzavírací ventily. BOA-Control SAR. PN 16 DN ⅜"-2" DN Vnitřní závit. Typový list

Transkript

1 BOA-Control SAR PN 16 DN ⅜"-2" DN Vnitřní závit Typový list

2 Impressum Typový list BOA-Control SAR KSB Aktiengesellschaft Všechna práva vyhrazena. Obsah návodu se bez písemného svolení společnosti KSB nesmí dále šířit, kopírovat, zpracovávat ani poskytovat třetím osobám. Obecně platí: Technické změny vyhrazeny. KSB Aktiengesellschaft Frankenthal 2012

3 Regulační a měřicí ventily Regulační a měřicí ventily BOA-Control SAR Dvě měřicí přípojky k bezprostřednímu měření tlaku a průtoku pomocí měřicího počítače PFM 2000 Nestoupající ruční kolo Nestoupavé vřeteno Digitální indikace poloh zdvihů se 40 polohami nastavení a zobrazení celých a desetinných otáček, lze odečítat shora a zespodu Aretační zařízení Omezení zdvihu Zaplombování je možné Dvojité utěsnění vřetena pomocí dvou O-kroužků a následně zařazené ucpávce Hrdlo k měření tlaku s krytkou Ruční kolo oranžové Bez azbestu Armatury splňují bezpečnostní požadavky Přílohy I Evropské směrnice o tlakových zařízeních 97/23/ES (DGR) pro kapaliny skupiny 2. Materiály tělesa Přehled dostupných materiálů Materiál Mezní teplota Bronz do 150 C Hlavní oblasti používání Teplovodní vytápění Klimatizační zařízení Čerpaná média Voda Směsi vody a glykolu Jiná média na vyžádání. Provozní data Provozní vlastnosti Parametr Hodnota Jmenovitý tlak PN 16 Jmenovitá světlost DN 3 / 8 " - 2" (DN 10-50) Max. přípustný tlak 16 bar Max. přípustná teplota 150 C Konstrukční uspořádání Konstrukční velikost Průchozí typ s vnitřním závitem v šikmém provedení Výhody výrobku Přesné nastavení a odečtení průtoku ze všech úhlů pohledu je možné díky ručnímu kolu s oboustrannou digitální indikací se 40 polohami regulace. Doživotní těsnost v sedle díky těsnění PTFE. Vysoké hodnoty průtoku díky hydraulicky optimalizovanému tvaru tělesa. Dvojité utěsnění vůči okolí díky utěsnění vřetena pomocí O-kroužku a následně zařazené ucpávce. Navazující dokumenty K přesnému měření teploty doporučujeme náš měřicí počítač PFM 2000 (vyžádejte si prosím náš pronajímaný přístroj). Průtokové charakteristiky pro měření platí pro směr toku A do B a B do A. Návod k obsluze Objednací údaje 1. Typ 2. Jmenovitý tlak 3. Jmenovitá světlost 4. Číslo katalogového sešitu BOA-Control SAR 3

4 Regulační a měřicí ventily Tabulka tlaku a teploty Zkušební a provozní tlaky Jmenovitý tlak Jmenovitá světlost Tlaková zkouška tělesa Zkouška těsnosti sedla Povolené provozní přetlaky 1) vodou P10, P11 2) P12 3) -25 až +150 C PN DN [bar] [bar] [bar] 16 3 / 8 "-2" (10-50) 24 17,6 16 Materiály Přehled dostupných materiálů Č. dílu Název materiál Poznámka 100 Těleso Bronz 131 Výtlačné hrdlo Mosaz Vřeteno ventilu Mosaz Ventil s paměťovou Cu Zn 40 Pb3 zarážkou 350 Kuželka Cu Zn 36 Pb2 AS Těsnicí kroužek EPDM bez vyplavování zinku Těsnicí kroužek EPDM Kovové těsnění, u DN 3 / 8 " 461 Ucpávka Mosaz 580 krytka Slitina z červeného bronzu 961 Ruční kolo Polyamid 6-6 s 30 % skelného vlákna 1) Statické namáhání 2) DIN EN (P10, P11) 3) DIN EN (P12 míra netěsnosti A) 4 BOA-Control SAR

5 Regulační a měřicí ventily Rozměry Rozměry v mm PN DN G D E L H M [kg] / 4 " 88, , / 2 " 1 / 4 " 88, , / 4 " 95, ,6 25 1" 1 / 4 " , / 4 " , / 2 " ,2 50 2" Pokyny pro instalaci BOA-Control SAR se mohou montovat jak v přívodních, tak i ve vratných vedeních a ve všech polohách. To dovoluje proudění média v obou směrech. Doporučuje se však volit směr z A do B (označení na tělese), aby se docílilo optimálního nastavení ventilu. K zajištění optimálních výsledků měření se doporučuje přítokový a výtokový úsek 15x DN. Minimální délka přítokového úseku by měla činit za čerpadlem 10x DN a za armaturami a tvarovkami 5x DN. Minimální délka výtokového úseku by měla činit obecně 2x DN. Pro regulaci je Vám formou pronájmu k dispozici náš měřicí počítač PFM Vyžádejte ho prosím. BOA-Control SAR 5
